РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ M 80 3 S Kärcher

5 у п р а в л е н и е

Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

Съдържание

Опазване на околната среда BG 1

Пускане в експлоатация .... BG 1

Обслужване......BG 2

Настройки.....BG 2

Сваляне от експлоатация ... BG 2

Поддръжка и грижи ..... BG 2

Гаранция.....BG 3

Съхранение......BG 3

ЕС Декларация за съответ-

ствие......BG 4

Технически данни ..... BG 4

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Указания за безопасност

Общи положения

За да се избегнат опасности за хора, животни и предмети, преди експлоатацията на уреда задължително прочетете и спазвайте следните документи:

– упътването за работа
– всички указания за безопасност
– съответните национални разпоредби на законодателя

При режим самостоятельно обслужване потребителят трябва да се грижи за това, използващите инсталацията лица да бъдат информирани с помощта на указателни табелки за

– възможните опасности,
– предпазните приспособления,
– обслужването на уреда.

Обслужване

Този уред може да се използва от деца над 8 години и от лица с ограничени физически, сензорни или умствени способ- ности или с липса на опит и познания, ако те бъдат под надзор или ако са получили инструкции за безопасното използване на уреда и свързаните с него опасности. Децата не бива да играят с уреда. Почистването и поддръжката от страна на потребителя не бива да се извършват от деца без надзор.

Винаги поддържайте зоната около машината чиста и се уверявайте, че подът не е замърсен и/или изцапан с масло или грес.

А Уред със зареждане на монети

В Уред със стартов бутон

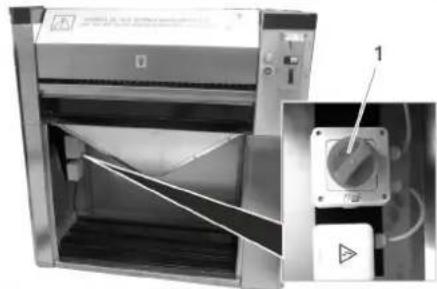

1 Бутон „СТОП“

→ В случай на авария натиснете бутон „СТОП“.

Степени на опасност

⚠️ ОПАСНОСТ

Указание за непосредствено грозяща опасност, която води до тежки телесни наранявания или до смърт.

△ПРЕДУПРЕЖДЕНИЕ

Указание за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или до смърт.

△ПРЕДПАЗЛИВОСТ

Указание за възможна опасна ситуация, която може да доведе до леки наранявания.

ВНИМАНИЕ

Указание за възможна опасна ситуация, която може да доведе до материални щети.

Символи на уреда

⚠️ ОПАСНОСТ

Опасност поради електрическо напрежение!

Употреба по предназначение

Този уред служи за почистване на по- стелки на автомобили. Постелките мо- гат да бъдат гумени или текстилни. Мръ- сотията се премахва от постелката с въртящ се валяк с четка и се събира в резервоар за отпадъци.

Забранена е експлоатация в зони, в които има опасност от експлозии.

При работа всички врати трябва да са затворени и всички капаци поставени.

Този уред е подходящ за промишлена употреба.

→ Включете предоставленото от клиента захранване с напрежение.

→ Отворете ключалките.
→ Свалете капака.

→ Завъртете главния прекъсвач на по- зиция „1“.
→ Поставете покритието.

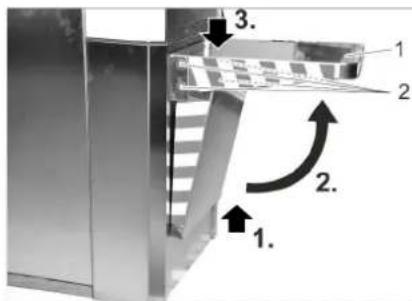

Завъртете нагоре поставката (опция)

1. 2. 3. 2. 1.

1 П о с т а в к а

2 ВИНТ

→ Изтеглете поставката нагоре, завъртете нагоре и притиснете надолу, докато се фиксира.
→ Затегнете здраво всички 4 винта, за да не може поставката да се завърта повече надолу.

Обслужване

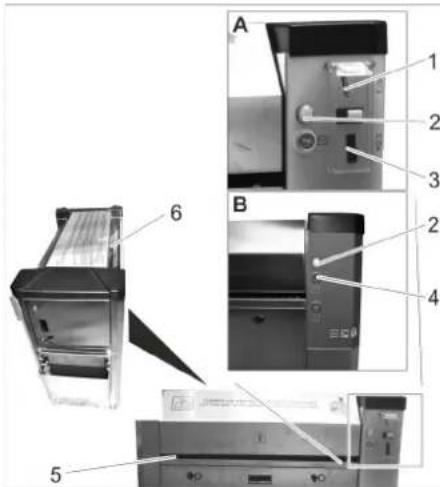

Обслужващи елементи

А Уред със зареждане на монети

В Уред със стартов бутон

1 Отвор за пускане на монети
2 Контролна лампа
3 Връщане на монети
4 Стартов бутон
5 Отвор за поставяне на постелки
6 Отвор за излизане на постелки

Почистване на постелка

Уред със зареждане на монети:

→ Пуснете монета в отвора за пускане на монети. Уредът стартира.

Уред със стартов бутон:

→ Натиснете стартовия бутон. Уредът стартира.
→ Завъртете надолу почиства- ната страна на постелката.
→ Поставете постелката в отвора за поставяне и я фиксирайте.
→ Оставете постелката да навлезе няколко пъти в уреда, изтеглете и завъртете, докато всички места по постелката са почистени.
→ Извадете постелката от уреда.

Указание:

Ако постелката се освободи, уредът я обръща и тя излиза през отвора за излизане на постелки.

Настройки

Настройка време за работа

Указание:

Възможното за настройване време за работа важи при пускането на една от следните монети:

• 50 евроцента
  -50 британски пенса
• 1 швейцарски франк
• 1 полска злота
  -5норвежки крони

→ Свалете капака (вижте "Поддръжка и грижи/Сваляне на капака").

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

5 У п р а в л е н и е

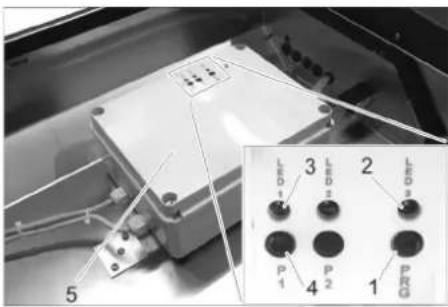

→ Натиснете и задръжте бутон „PRG“, докато светне светодиод 3.

Режимът на работа Настройка е ак- тивиран.

Указание:

Режимът на работа Настройка приключва, ако в продължение на 10 секунди не е бил натиснат нито един бутон.

Настройката започва с време за работа от 0 секунди.

Максималното време за работа е 10 минути. Ако тази настройка е достигната, светодиод 1 мига бързо.

→ Натиснете за кратко бутон „P1“. Светодиод 1 мига бързо и времето за работа се увеличава с 5 секунди.
→ Натиснете продължително бутон „P1“. Светодиод 1 мига бавно и времето за работа се увеличава с 30 секунди.
→ Настройте желаното време за работа чрез повтарящо се натискане на бутона „P1“.
→ За потвърждение на настроеното време за работа натиснете бутона „PRG“, докато светодиод 3 замига бързо:

Сваляне от експлоатация

→ Поставете главния прекъсвач на „0“.

Поддръжка и грижи

⚠️ ОПАСНОСТ

Опасност от нараняване поради включващ се непреднамерено уред и от електрически удар.

→ Преди началото на всякакви рабо- ти по поддръжката и грижите за- въртете главния прекъсвач на „0“ и осигурете срещу повторно включ- ване.

Ежедневно

→ При уред със зареждане на монети: Изпразнете касетата за монети (вижте „Дейности по поддръжката“).
→ Изпзване на резервоара за отпадъци (вижте „Дейности по поддръжката“).
→ Проверете общо състоянието на уреда.
→ Оставете да се направи смяна на повредени части.

Ежеседмично

→ Отстраняване на мръсотията на от- вора за излизане на постелки.
→ Почистете уреда.

На всеки 500 цикъла

→ Смажете ключалките с проникващо масло (Caramba, WD 40).

На всеки 8000 цикъла

→ Смяна на четките (вижте „Дейности по поддръжката“).

Дейности по поддръжката

Изпразване на касетата за монети

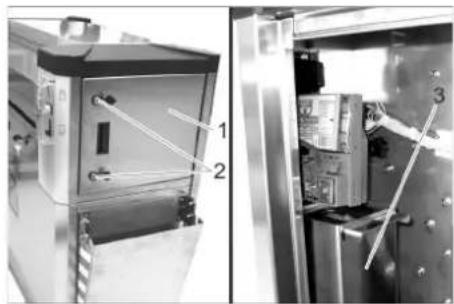

1 Врата
2 Ключалка
3 Касета за монети

→ Отворете вратата.
→ Извадете и изпразнете касетата за монети.

Свалете предния капак

→ Отворете ключалките.
→ Свалете капака.

Изпразнете резервоара за отпадъци

→ Свалете предния капак (вижте по-го- ре).

1 Резервоар за отпадъци (не се съдържат в обема на доставка)
→ Свалете и изпразнете резервоара за отпадъци.

→ Поставете отново резервоара за отпадъци.
→ Поставете капака и го блокирайте.

Сваляне на капака

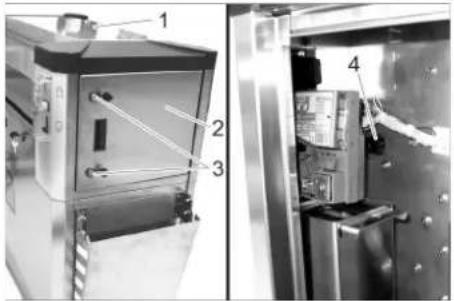

1 К а п а к
2 В р а т а
3 Ключалка
4 Болт със звездообразна дръжка

→ Отворете ключалките.
→ Отворете вратата.
→ Развийте болта със звездообразна дръжка.
→ Повторете операцията на другата страна на уреда.
→ Да се свали капака.

Смяна на четката

→ Свалете капака (вижте "Поддръжка и грижи/Сваляне на капака").

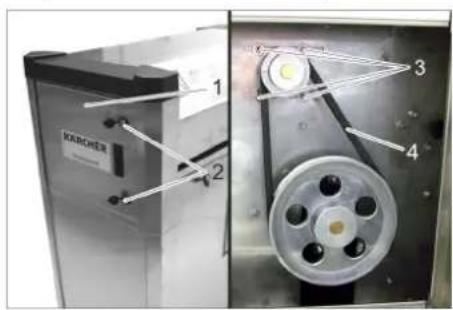

1 2 3 4

→ Отворете вратата.
→ Развийте 4 болта.
→ Отстранете клиновия ремък.
→ Свалете предния капак (вижте „Грижи и поддръжка/Дейности по поддръжката/Сваляне на предния капак“).

1 Ф у н и я
2 Резервоар за отпадъци

→ Свалете резервоара за отпадъци.

→ Извадете фунията.

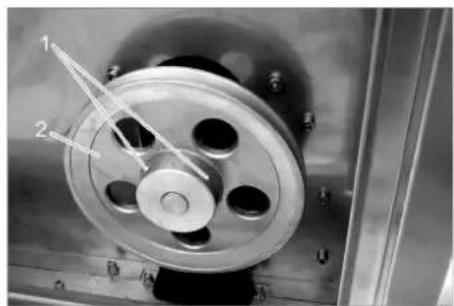

→ Развийте 2 болта.
→ Извадете ремъчната шайба.

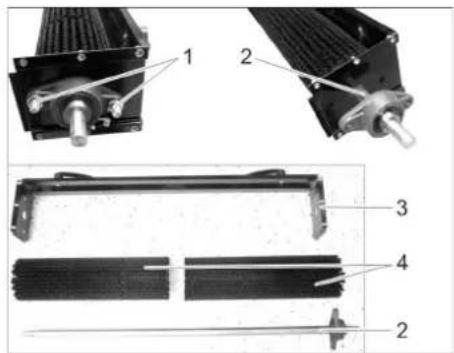

1 Държач
2 ВИНТ
3 Валяк с четка

→ Развийте 4 болта.
→ Повдигнете валяка с четка.
→ Свалете държачите.
→ Извадете подложката с валяка с четка.

→ Развийте 2 болта.
→ Извадете вала.
→ Свалете валяците с четка.
→ Сглобете отново с нови валяци с четка в обратна последователност.

Гаранция

Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за покупката.

Използвайте само оригинални аксесо-ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com.

Транспорт

△ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда.

→ При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане.

Съхранение

⚠ПРЕДПАЗЛИВОСТ

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда.

ЕС Декларация за съответствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: AT, AT Fp

AWT, AWT Fp

PT, PT Fp

M 80, M 80 S

M 80 3, M 80 3 S

M 80 Sm

M 80 Sm S

Тип: 1.534-xxx

Намиращи приложение Директиви на EC:

2006/42/EO (+2009/127/EO)

2014/30/EC

2014/35/EC

Пълномощник по документацията:

MTM Hydro Srl

Via Moglia, 33

Електрическо захранване
Напрежение V 230	400
Честота Ph/Hz 1/50	3/50
Консумирана мощ-ност	W 400
Вид защита IPX4
Околни условия
Температура °C -10	...40
Влажност на въз-духа	% 10...80
Шумни емисии
Ниво на звука L_ A	dB(A) 63
Размери
Дължина mm 1092
Широчина	mm	531
Височина	mm 1094
Тегло	kg	70
