РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LC 247i HUSQVARNA

BG Ръководство за експлоатация 27-53

Отстраняване на проблеми....45

Транспортиране, съхранение и изхвърляне.....48

Технически данни.... 49

Декларация за съответствие....52

Регистрирани търговски марки....53

Въведение

Продуктът е пешеходна ротационна косачка. Тревата се събира в кош за трева. Свалете коша за трева, за да се получи задно разтоварване на тревата. Поставете комплект за мулчиране (допълнителна принадлежност), за да нарежете тревата в тора.

Предназначение

Използвайте продукта за косене на трева. Не използвайте продукта за други задачи.

LC 347iVX LC 353iVX LC 247i 1 2 3 22 4 5 18 12 9 8 23 24 25 27 6 15 14 13 26 20 21 19 12 10 16 28 17

1. Табло за управление (LC 347iVX, LC 353iVX)
2. Ръкохватка за спирачката на двигателя
3. Блокировка на пускането
4. Кош за трева
5. Заден капак
6. Ключ за безопасност
7. Въртяща се ръкохватка
8. Капак на акумулатора
9. Управление на височината на рязане
10. Бутон за ВКЛ./ИЗКЛ.

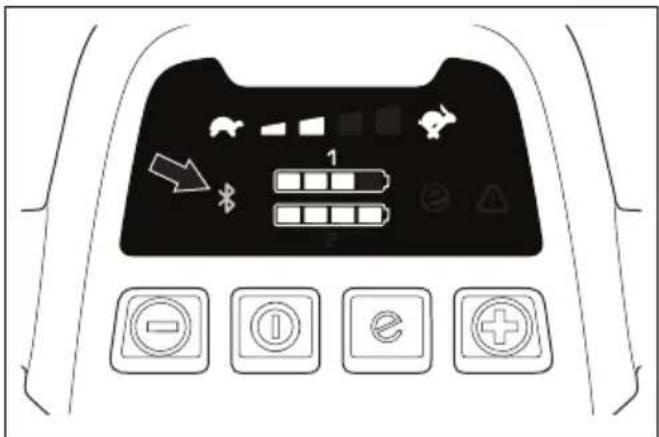

11. Индикатор за Bluetooth® безжична технология
12. Дръжки за повдигане

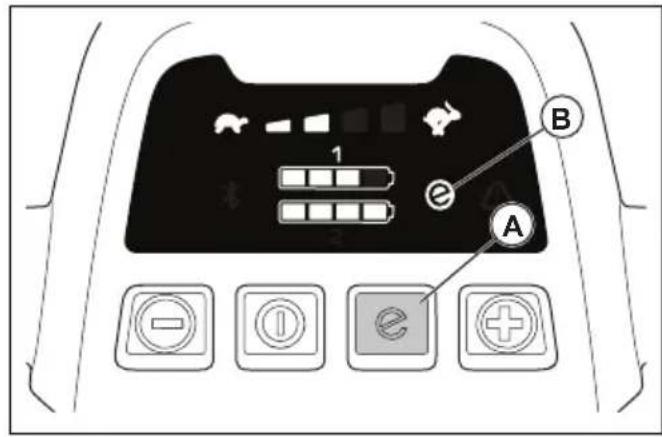

13. Индикатор за SavE

14. Индикатор за акумулатора

15. Индикатор за изравняване на скоростта (LC 347iVX, LC 353iVX)

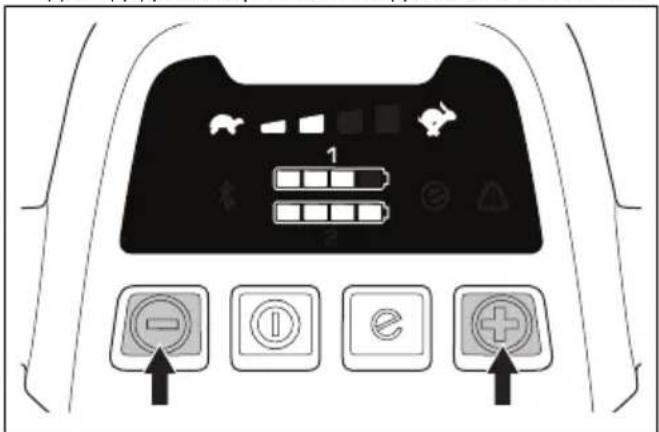

16. Бутон за намаляване на скоростта (LC 347iVX, LC 353iVX)
17. Бутон за увеличаване на скоростта (LC 347iVX, LC 353iVX)
18. Символи
19. Капак срещу порязване
20. Инструкция за експлоатация
21. Типова табелка

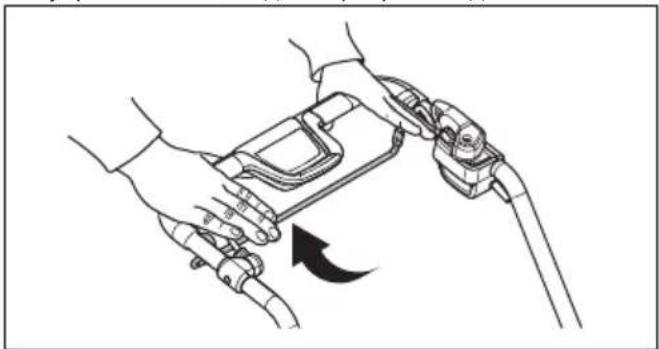

22. Дръжка за задвижване (LC 347iVX, LC 353iVX)
23. Зарядно устройство за акумулатор (Принадлежност)
24. Акумулатор (Принадлежност)

25. Светодиод за грешка (LC 247i)

26. Светодиод за грешка (LC 347iVX, LC 353iVX)

27. Бутон SavE (LC 247i)
28. Бутон SavE (LC 347iVX, LC 353iVX)

Символи върху машината

ПРЕДУПРЕЖДЕНИЕ

Прочетете инструкциите.

ПРЕДУПРЕЖДЕНИЕ – Пазете се от изхвърлени предмети.

ПРЕДУПРЕЖДЕНИЕ – Дръжте ръцете и краката си настрана от ножовете.

ПРЕДУПРЕЖДЕНИЕ – Разкачете акумулаторната батерия преди техническо обслужване.

Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в пункт за рециклиране за електрическо и електронно оборудване.

Този продукт е в съответствие с приложимите директиви на ЕО.

Шумовите емисии към екологичния етикет съгласно директивите и регламентите на ЕС и Обединеното кралство. Гарантираното ниво на звукова мощност на продукта е

посочено в Технически данни на страница 49 и върху етикета.

Този продукт е защитен от капки.

Освободете ръкохватката на спирачката на двигателя, за да спрете.

Код с възможност за сканиране

Забележка: Останалите символи/стикери на машината се отнасят до изисквания по отношение на сертификати за определени пазари.

Етикет върху продукта

ОПАСНОСТ – Дръжте ръцете и краката си настрана.

Отговорност за продукта

Както е посочено в законите за отговорност за вреди, причинени от стоки, ние не носим отговорност за щети, причинени от нашия продукт, ако:

• продуктът е неправилно ремонтиран.
• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.
• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.
• продуктът не е ремонтиран в одобрен сервисен център или от одобрен орган.

Безопасност

Дефиниции за безопасност

Предупреждения, знаци за внимание и бележки се използват за указане на особено важни части на инструкцията.

ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните,

ако не се спазват инструкциите в ръководството.

ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството.

Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена ситуация.

Общи предупреждения за безопасност за продукта

ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този продукт. Неспазването на всички инструкции, изброени по-долу, може да доведе до електрически удар, пожар и/или сериозно нараняване.

Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "продукт" в предупрежденията се отнася за продукт с електрическо задвижване (с кабел) или такъв с акумулаторна батерия (безжичен).

Безопасност на работната област

• Поддържайте работната областработния участьк чиста и добре осветена. Мръсните и тъмните области са по-предразполагаци към инциденти.
• Не работете с продукта в експлозивна среда, като например в присъствието на запалителни течности, газове или прах. Продуктът създава искри, които може да запалят праха или дима.
• Дръжте децата и околните настрана, докато работите с продукта. Разсейването може да доведе до загуба на контрол.

• Щепселите на продукта трябва да съответстват на контакта. Никога не променяйте щепселите по какъвто и да било начин. Не използвайте никакви адаптерни щепсели със заземени продукти. Немодифицираните щепсели и съответстващи им контакти ще намалят рисковете от токов удар.
• Избягвайте контакт на тялото със заземени или замасени повърхности, като тръби, радиатори и хладилници. Има повишен риск от електрически удар, ако Вашето тяло е заземено или замасено.

• Не излагайте продуктите на дъжд или мокра околна среда. Навлизането на вода в продукта повишава риска от токов удар.

• Не насилвайте кабела. Никога не използвайте кабела за носене, дърпане или изключване на продукта от мрежата. Пазете шнура далече от топлинни източници, масло, остри ръбове или движещи се части. Повредените или заплетени кабели увеличиват риска от токов удар.

• Когато работите с продукта навън, използвайте удължителен кабел, който е подходящ за употреба на открито. Кабельт, който е подходящ за употреба на открито, намалява риска от токов удар.
• Ако работата с електрически инструмент на влажно място е неизбежна, използвайте захранване с устройство за дефектнотокова защита (RCD). Използването на RCD намалява риска от електрически удар.

Лична безопасност

• Бъдете нашрек, внимавайте какво правите и бъдете разсъдливи, когато работите с продукта. Не използвайте продукта, когато сте изморени или когато сте под влиянието на наркотици, алкохол или лекарства. Един миг невнимание по време на работа с продуктите може да доведе до тежко телесно нараняване.
• Използвайте лични предпазни средства. Винаги носете защитни средства за очите. Предпазните средства като респираторна маска, непързалящи се предпазни обувки, твърда каска или антифони, използвани за съответните условия, ще намалят телесните повреди.

- Не допускайте нежелано стартиране. Уверете се, че превключвателят е в изключено положение, преди да свържете захранващия източник и/или акумулаторната батерия, когато вземате или носите продукта. Носенето на продукти с пръст на превключвателя или включенето в мрежата на продукти с прекъсвач във включено положение е предпоставка за злополуки.

- Отстранете всички ключове за регулиране или гаечни ключове, преди да включите продукта. Гаечен ключ или ключ, който е оставен присъединен към въртящата се част на продукта, може да доведе до нараняване.

- Не се протягайте прекалено надалеч, докато работите. Поддържайте съответната стъпка и баланс през цялото време. Това осигурява по-добър контрол на продукта в неочаквани ситуации.

- Обличайте се подходящо. Никога не носете широки дрехи или украшения. Дръжте косата и дрехите си далеч от движещите се части на инструмента. Свободновисящи дрехи, бижута или дълга коса могат да бъдат захванати от движещите се части.

- Ако са предоставени устройства за свързване на изсмукване на прах и съдове за събиране, уверете се, че те са свързани и се използват правилно. Използването на съдове за събиране

на прах може да намали опасностите, свързани с праха.

- Не позволявайте на натрупания опит от честата употреба на продукти да Ви вдъхне прекомерна увереност и да игнорирате принципите за безопасност. Едно нехайно действие може да причини сериозно нараняване за част от секундата.

Използване и грижа за продукта

• Не насилвайте продукта. Използвайте подходящия продукт за Вашето приложение. Подходящият продукт ще свърши работата подобре и по-безопасно със скоростта, за която е бил създаден.
• Не използвайте продукта, ако превключвателят не го включва и изключва. Всеки продукт, който не може да се управлява с превключвателя, е опасен и трябва да бъде ремонтиран.
• Разкачете щепсела от електрическия източник и/или премахнете акумулаторната батерия от продукта, ако може да се отстрани, преди да правите каквито и да било настройки, да сменяте принадлежности или да съхранявате продукти. Тези предпазни мерки намаляват риска от нежелано стартиране на продукта.
• Съхранявайте неизползваните продукти на недостъпно за деца място и не разрешавайте на хора, които не са запознати с продукта или с тези инструкции, да работят с него. Продуктите са опасни в ръцете на необучени потребители.
• Поддържайте продуктите и принадлежностите. Проверявайте за разцентроване или задиране на движещите се части, счупвания на части или други състояния, които могат да се отразят на работата на продукта. Ако продуктът бъде повреден, дайте го за ремонт, преди да го използвате. Много инциденти възникват с лошо поддържани продукти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи краища са по-трудни за огъване и се контролират по-лесно.
• Използвайте продукта, принадлежностите, приставките и др. в съответствие с тези инструкции, като имате предвид условията и естеството на работата, която извършвате. Използването на продукта за операции, различни от тези, за които е предназначен, може да доведе до опасни ситуации.
• Поддържайте ръкохватките и повърхностите за хващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и повърхности за захващане не позволяват безопасно боравене и контрол над продукта при непредвидени ситуация.

Обслужване

- Техническото обслужване на Вашия продукт трябва да се извършва от квалифицирано лице,

като се използват само идентични резервни части. Това ще гарантира поддържането на безопасността на продукта.

- Никога не обслужвайте повредени акумулаторни батерии. Обслужването на акумулаторни батерии трябва да се извършва само от производителя или оторизирани сервиси.

Употреба и грижа за инструмента на батерия

• Презареждайте само със зарядно устройство, определено от производителя. Зарядно устройство, което е подходящо за един вид батерия, може да създаде опасност от злополука, когато се използва с друга батерия.
• Използвайте продуктите само със специално определените акумулаторни батерии. Използването на други батерии може да създаде опасност от нараняване и пожар.
• Когато батерията не е в употреба, дръжте я далече от други метални предмети, като кламери, монети, ключове, пирони, винтове или други, които могат да свържат едната клема с другата. Окъсяване на изводите на батерията може да предизвика изгаряния или пожар.
• При злоупотреба от акумулатора може да бъде изхвърлена течност – избягвайте допир. В случай на случаен контакт изплакнете с вода. Ако течността попадни в очите, потърсете допълнителна медицинска помощ. Течност, изхвърлена от акумулатора, може да причини раздразнения или изгаряния.
• Не използвайте акумулаторната батерия или продукт, който е променен или повреден. Повредените или модифицирани батерии могат да имат непредсказуемо поведение, което да доведе до пожар, експлозия или опасност от нараняване.
• Не излагайте акумулаторната батерия или уреда на огън или прекомерна температура. Излагането на огън или температура над 130°C/265°F може да предизвика експлозия.
• Спазвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или уреда извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждането при температури извън определения диапазон може да повредят акумулаторната батерия и да увеличат риска от пожар.

• Не използвайте косачката за трева при лоши метеорологични условия, особено когато има опасност от мълнии. Това намалява опасността да бъдете ударени от мълния.
• Проверете внимателно зоната, където ще се използва косачката за трева, за наличие на диви

• Проверете внимателно зоната, в която ще се използва косачката за трева, и отстранете всички камъни, пръчки, проводници, кости и други чужди предмети. Изхвърлените предмети могат да причинят телесно нараняване.
• Преди употреба винаги проверявайте визуално косачката за трева, за да се уверите, че ножът и модулът на ножа не са износени или повредени. Износените или повредените части увеличават риска от нараняване.
• Преди използване проверете захранващия и удължителния кабел за признаци на износване или повреда. Не използвайте косачката за трева, ако кабельт е повреден или износен. Ако кабельт се повреди или се износи по време на употреба, изключете косачката за трева и не пипайте кабела, преди да го откачите от захранването. Повреден захранващ или удължителен кабел може да причини токов удар, пожар и/или тежко нараняване.
• Проверявайте често коша за трева за евентуални износвания или повреди. Износеният или повреден кош за трева може да увеличи риска от телесно нараняване.
• Дръжте предпазителите на място. Предпазителите трябва да са в изправност за работа и да са правилно монтирани. Разхлабен, повреден или неправилно функциониращ предпазител може да доведе до телесно нараняване.
• Поддържайте всички входни отвори за охлаждащ въздух чисти от отпадъци. Блокираните входни отвори за въздух и отломките може да доведат до прегряване или опасност от пожар.
• По време на работа с косачката за трева винаги носете неплъзгаци се и защитни обувки. Не работете с косачката за трева, когато сте боси или носите отворени сандали. Това намалява вероятността от нараняване на краката при контакт с движещия се нож.
• Когато работите с косачката за трева, винаги носете дълги панталони. Съществува вероятност откритите части на кожата да бъдат наранени от изхвърлени предмети.
• Не използвайте косачката за трева в мокра трева. Ходете, никога не тичайте. Това намалява риска от подхлъзване и падане, което може да доведе до телесно нараняване.
• Не работете с косачката за трева по прекалено стръмни склонове. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да доведе до телесно нараняване.
• Когато работите върху склонове, винаги се уверявайте, че сте стъпили добре, винаги работете напречно на склоновете, никога нагоре или надолу, и бъдете изключително внимателни при смяна на посоката. Това намалява риска от

загуба на контрол, подхлъзване и падане, което може да доведе до телесно нараняване.

• Внимавайте изключително много при заден ход или при дърпане на косачката за трева към себе си. Внимавайте за заобикалящата среда. Това намалява риска от преобръщане по време на работа.
• Пазете захранващия кабел от ножовете. Повреден захранващ кабел може да предизвика токов удар, пожар и/или тежко нараняване.
• Ако кабельт е заплетен или повреден, изключете и извадете щепсела от мрежата. Заплетените или повредени кабели увеличават риска от токов удар.
• Не докосвайте ножовете и други опасни движещи се части, докато те все още се движат. Това намалява опасността от нараняване от движещи се части.
• Когато отстранявате заседнал материал или почиствате косачката за трева, се уверете, че всички прекъсвачи са изключени и захранващият кабел е разкачен. Неочакваното задействане на косачката за трева може да доведе до тежко телесно нараняване.

Дефектнотокова защита

- Използвайте дефектнотокова защита с максимальен ток на задействане от 30 mA.

Общи инструкции за безопасност

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.
• Този продукт създава електромагнитно поле по време на работа. При някои условия това поле може да предизвика смущения в активни или пасивни медицински импланти. За да намалите риска от тежко или смъртоносно нараняване,ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с тази машина.
• Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия дилър на Husqvarna, преди да продължите.
• Имайте предвид, че операторът носи отговорност за нещастни случаи, включващи други хора или тяхното имущество.

• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

• Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните разпоредби може да поставят възрастови ограничения за оператора.

• Винаги наблюдавайте лица с намален физически или умствен капацитет, които използват продукта. През цялото време трябва да присъства отговорен възрастен.
• Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това състояние оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и преценка.
• Не използвайте продукта, ако е неизправен.
• Не променяйте този продукт или не го използвайте, ако има вероятност той да е бил променен от друг.

Безопасност при работа

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Използвайте този продукт само за косене на морави. Не се допуска използването му за други цели.
• Използвайте лични предпазни средства. Вижте Лични предпазни средства на страница 33
• Уверете се, че знаете как бързо да спрете двигателя при аварийна ситуация.
• Не използвайте продукта при дъжд или влага. Опасността от токов удар се повишава при навлизане на вода в продукта.
• Не работете с продукта, докато ножът и всички капаци не се монтират правилно. Неправилно монтираният нож може да се разхлаби и да причини телесна повреда.
• Уверете се, че ножът няма да се удря в обекти, като например камъни и корени. Това може да доведе до повреда на ножа и до огъване на двусекционния вал на двигателя. Огънатата ос предизвиква силни вибрации и има много голяма опасност ножът да се разхлаби.
• Ако ножът се удари в някакъв обект или се получат вибрации, спрете веднага продукта. Спрете двигателят, завъртете ключа за безопасност на 0 и отстранете акумулатора. Изчакайте спирането на движещите се части. Проверете продукта за повреди. Затегнете разхлабените части. Отстранете повредите и сменете повредените части. Възложете ремонта на упълномощен сервис.
• Никога не прикрепяйте ръкохватката за спирачката на двигателя за постоянно върху дръжката, когато двигателят е стартиран.
• Поставете продукта върху стабилна, равна повърхност и го стартирайте. Уверете се, че

ножът не се допира в земята или в други предмети.

• Винаги стойте зад продукта, когато го използвате.
• Всички колела трябва да бъдат на земята и да държите дръжката с 2 ръце, когато работите с продукта. Дръжте ръцете и краката си далеч от въртящите се ножове.
• Не накланяйте продукта при стартиране на двигателя или по време на работа на продукта.
• Бъдете внимателни, когато дърпате продукта назад.
• Никога не повдигайте продукта при стартиран двигател. Ако се наложи да вдигате продукта, първо спрете двигателя, завъртете ключа за безопасност на 0 и отстранете акумулатора.
• Не се движете назад при работа с продукта.
• Спрете двигателя, когато е необходимо да наклоните продукта за транспортиране или когато преминавате през области без трева, като пътеки от чакъл, камък и асфалт.
• Не тичайте с продукта, докато двигателят работи. Винаги ходете, когато работите с продукта.
• Спрете двигателя, преди да промените височината на рязане. Никога не извършвайте регулировки при работещ двигател.
• Никога не оставяйте продукта без надзор, когато двигателят работи. Спрете двигателя и се уверете, че режещото оборудване не се върти.
• Вибрациите на продукта по време на работа могат да се различават от декларираната стойност на вибрациите в Технически данни на страница 49. Разликата е в резултат на различните начини на използване на продукта. Ако работите с продукта често или за дълги периоди от време, правете редовно почивки, за да предотвратите нараняване от вибрации.

Инструкции за безопасност за работа

Лични предпазни средства

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при злополука. Нека Вашят доставчик Ви помогне да изберете подходящото оборудване.
• Носете ботуши или обувки, устойчиви на хлъзгане. Не носете отворени обувки и не ходете боси.
• Използвайте дълги панталони от здрав плат.
• Когато е необходимо, носете защитни ръкавици, например, когато закрепвате, проверявате или почиствате режещото оборудване.

- Препоръчваме използване на средства за защита на слуха.

Приспособления за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете

следващите предупредителни указания, преди да използвате продукта.

• Не използвайте машина с неизправни приспособления за безопасност.
• Не отстранявайте и не правете модификации по устройствата за безопасност.
• Проверявайте редовно приспособленията за безопасност. Ако приспособленията за безопасност са дефектни, говорете с Вашия сервис Husqvarna.

За проверка на капака срещу порязване

Капакът срещу порязване намалява вибрациите в продукта и опасността от нараняване, причинени от острието.

- Проверете капака срещу порязване, за да се уверите, че няма повреди, като например пукнатини.

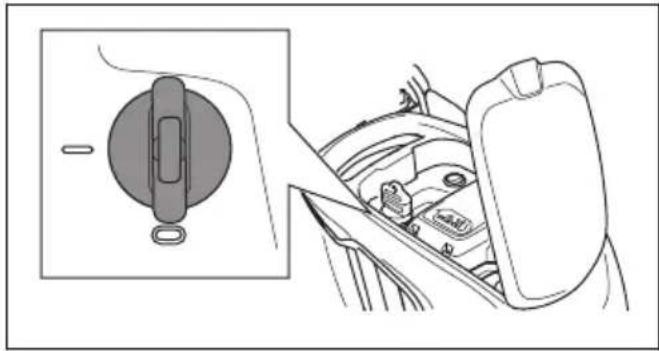

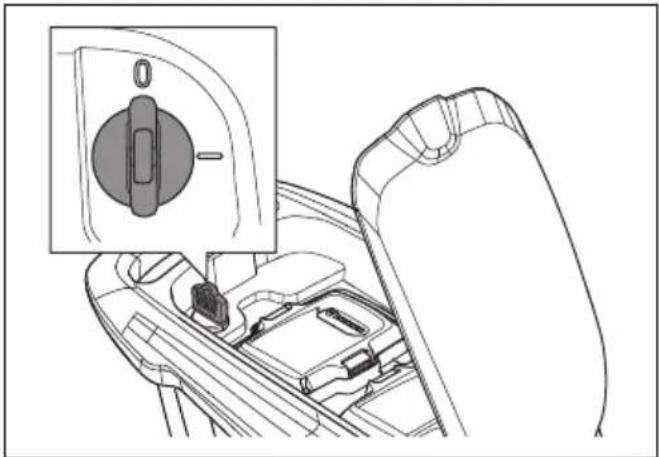

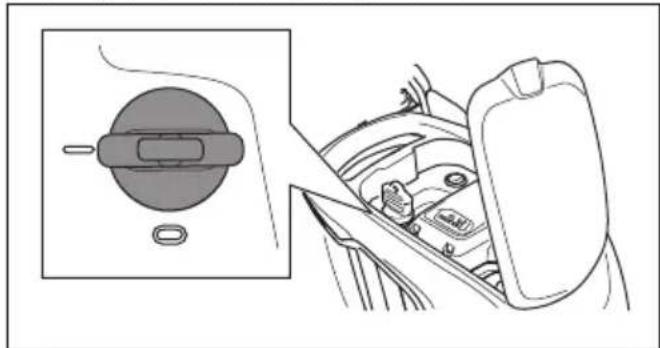

Ключът за безопасност е под капака на акумулатора. Ключът за безопасност свързва акумулатора, който захранва двигателя с енергия.

• Стартирайте и спрете двигателя, за да извършите проверка на ключа за безопасност.
• Ако ключът за безопасност работи правилно, двигателят стартира само когато ключът е в положение 1.

За проверка на ръкохватката на спирачката на двигателя

Ръкохватка за спирачката на двигателя спира двигателя. Когато ръкохватката за спирачката на двигателя бъде пусната, двигателят спира.

- Освободете ръкохватката на спирачката на двигателя.

- Уверете се, че продуктът спира. Ако двигателят не спре след 3 секунди, позволете на одобрен сервис на Husqvarna да регулира спирачката на двигателя.

За проверка на блокировката на стартирането

Направете проверка на блокировката на стартирането, за да се уверите, че тя не допуска работата на двигателя.

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението. Блокировката на пускането спира движението.

2. Натиснете блокировката на пускането навън.

1. Освободете блокировката на пускането и се уверете, че тя се е върнала в първоначалното си положение.

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

- Използвайте акумулаторни батерии Husqvarna като източник на захранване само на продукти Husqvarna. За да предотвратите нараняване, не използвайте акумулаторната батерия като източник на захранване за други устройства.

• Не използвайте акумулатори, които не се презареждат.
• Опасност от електрически удар. Не свързвайте клемите на акумулатора с ключове, монети, винтове или други метални предмети. Това може да доведе до късо съединение на акумулаторната батерия.
• Не поставяйте предмети във въздушните отвори на акумулаторната батерия.
• Съхранявайте акумулаторната батерия далеч от слънчева светлина, топлина или открит огън. Акумулаторът може да се взриви и да причини изгаряния и/или химически изгаряния.
• Съхранявайте акумулаторната батерия далеч от дъжд или влага.
• Съхранявайте акумулаторната батерия далеч от микровълни и високо налягане.
• Не се опитвайте да разглобите или счупите акумулаторната батерия.
• Ако има в акумулатора има теч, не оставяйте течността да влиза в контакт с тялото и очите. Ако докоснете течността, измийте мястото с обилно количество вода и потърсете медицинска помощ.
• Използвайте акумулаторната батерия в продукта само когато околната температура е в границите на 5°C – 40°C.
• Използвайте зарядното устройство само когато околната температура е в границите на 5°C – 40°C.
• Акумулаторната батерия няма да се зарежда, ако нейната температура е по-висока от 50°C.
• Не почиствайте акумулаторната батерия или зарядното устройство с вода. Вижте За почистване на акумулатора и зарядното устройство на страница 44
• Не използвайте дефектен или повреден акумулатор.
• Съхранявайте акумулаторите далеч от метални предмети като пирони, монети, бижута.

Инструкции за безопасност за зарядното устройство на акумулаторната батерия

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

• Използвайте зарядните устройства QC за зареждане само на резервни акумулатори Husqvarna.

• Опасност от токов удар или късо съединение. Не поставяйте предмети във въздушните отвори на зарядното устройство. Не опитвайте да демонтирате зарядното устройство. Не свързвайте клемите на зарядното устройство към метални предмети. Използвайте одобрен електрически контакт.

• Този продукт създава електромагнитно поле по време на работа. При някои условия това поле може да предизвика смущения в активни или пасивни медицински импланти. За да намалите риска от сериозно или смъртоносно нараняване, ние препоръчваме лицата с медицински импланти да говорят с лекаря си и производителя на медицинския имплант, преди да започнат да работят с този продукт.

• Редовно проверявайте дали кабельт на зарядното устройство на акумулатора не е повреден и напукан.
• Не вдигайте зарядното устройство, като го държите за шнура. За да изключите зарядното устройство от стенния контакт, дръпнете щепсела. Не дърпайте захранващия шнур.
• Дръжте захранващия кабел и удължаващите шнурове далеч от вода, масло или остри ръбове. Уверете се, че кабельт не е защипан от врати, огради и подобни. Това може да доведе до напрежение в зарядното устройство.
• Не почиствайте зарядното устройство с вода.
• Това зарядно устройство може да се използва от деца на възраст от 8 години нагоре и лица с физически, сетивни или умствени способности или без знания и опит, ако са под надзор или са получили инструкции за безопасното използване на зарядното устройство и разбират свързаните с това рискове. Децата не трябва да си играят със зарядното устройство. Почистването и потребителската поддръжка не трябва да се извършват от деца без надзор.
• Не зареждайте акумулатори без възможност за зареждане в зарядното устройство.
• Не използвайте зарядното устройство близо до запалими материали или материали, които причиняват корозия. Не покривайте зарядното устройство. Ако има дим или огън, извадете щепсела на зарядното устройство.
• Не използвайте дефектно или повредено зарядно устройство.
• Зареждайте акумулатора само на закрито, в помещение с добра вентилация и далеч от слънчева светлина. Не зареждайте акумулаторната батерия във влажна условия.

Инструкции за безопасност при техническо обслужване

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни указания, преди да използвате продукта.

- За да предотвратите случайно стартиране по време на техническо обслужване, завъртете ключа за безопасност на 0 и извадете акумулатора. Изчакайте най-малко 5 секунди преди да започнете техническото обслужване.

• Изпълнявайте стъпките от техническото обслужване, посочени в тази инструкция за експлоатация. По-значителни ремонтни дейности и професионални ремонти трябва да се извършват от одобрен сервис. За повече информация говорете с най-близкия до Вас сервис.
• Извършете правилно техническото обслужване, за да увеличите срока на експлоатация на продукта и да намалите опасността от инциденти.
• Заменете повредени, износени или счупени части. Винаги използвайте оригинални резервни части от производителя. Други резервни части могат да доведат до повреждане на продукта и да увеличат риска от злополуки.

• За предотвратяване на нараняване не отстранявайте устройствата за безопасност и не ги модифицирайте.

• Сложете ръкавици за тежки условия, когато използвате режещото оборудване. Ножът е много остър и можете лесно да се порежете.

• Поддържайте режещите краища остри и чисти за най-добра и безопасна производителност.
• Редовно проверявайте продукта при Вашия сервис и извършвайте необходимите корекции и ремонтни дейности.
• Следвайте инструкциите за смяна на аксесоарите. Използвайте само аксесоари от производителя.
• Когато не ги използвате, съхранявайте продукта, акумулатора и зарядното устройство отделно на закрито сухо и заключено място. Уверете се, че деца и лица, които не са одобрени, не могат да получат достъп до продукта, акумулатора или зарядното устройство.

Монтаж

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да слобите машината, прочетете главата за безопасност.

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на монтаж, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди.

За регулиране на ръкохватката

1. Разхлабете дополните копчета.
2. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта.

1. Задайте височината на дръжката в едно от 2 възможни положения.

2. Преместете фиксаторите по посока на дръжката, докато спрат и се чуе щракване.

CLICK!

1. Затегнете напълно фиксаторите.

За сглобяване на коша за трева

1. Прикрепете рамката на коша за трева към торбата за събиране на трева, като твърдата част на торбата трябва да е отделу. Дръжте ръкохватката на рамката от горната страна на торбата за трева.

1. Прикрепете долната секция на рамката на коша за трева в канала от долната страна на коша за трева.

2. Прикрепете торбата за трева към рамката на коша за трева с фиксаторите.

1. Вдигнете задния капак.
2. Прикрепете коша за трева към горния ръб на шасито.
3. Поставете долната част на коша за трева в канала за разтоварване на тревата.

За монтиране на приставката за мулчиране (аксесоар)

1. Повдигнете задния капак и извадете коша за трева.
2. Поставете приставката за мулчиране в канала за разтоварване на тревата.

1. Заменете ножа с ножа за мулчиране, доставен в комплекта за мулчиране. Вижте За сменяне на ножовете на страница 45.

Операция

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди работа с продукта трябва да прочетете и разберете главата за безопасност.

Husqvarna Connect

Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.
• Информация и помощ за частите на продукта и сервизното обслужване.

За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на Вашето мобилно устройство.
2. Регистрирайте се в приложението Husqvarna Connect.
3. Следвайте стъпките с инструкции в приложението Husqvarna Connect, за да свържете и регистрирате продукта.

Забележка: Приложението Husqvarna

Connect не е налично за изтегляне на всички пазари. Свържете се с дистрибутор по обслужването за повече информация.

Информация за Bluetooth® (LC 347iVX, LC 353iVX)

Bluetooth® безжична технология

Символът за Bluetooth® безжична технология се появява, когато Вашето мобилно устройство е свързано към продукта.

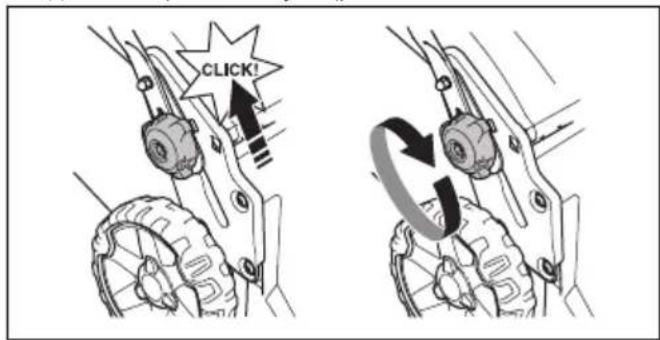

Задаване на продукта в положение за работа

1. Сгънете дръжката в изправено положение.

1. Преместете фиксаторите по посока на дръжката, докато спрат и се чуе щракване.

CLICK!

1. Затегнете напълно фиксаторите.

ПРЕДУПРЕЖДЕНИЕ: Не

работете с продукта, ако ръкохватката не е сгъната докрай нагоре и не е установена в една от приложимите позиции за височина. Направете справка с За регулиране на ръкохватката на страница 36.

За регулиране на височината на рязане

Височината на рязане може да бъде регулирана в 6 нива.

1. Преместете надолу лоста за височина на рязане, за да намалите височината на рязане.

2. Преместете нагоре лоста за височина на рязане, за да увеличите височината на рязане.

ВНИМАНИЕ: Не настройвайте твърде ниска височина на рязане. Ножовете могат да се ударят в земята, ако повърхността на моравата не е равна.

Акумулатор

ПРЕДУПРЕЖДЕНИЕ: Преди да използвате акумулатора, трябва да прочетете и разберете главата за безопасност. Вие трябва също да прочетете и разберете ръководството на оператора за акумулатора и зарядното устройство.

Поддържайте подходяща околна температура за акумулаторната батерия и зарядното устройство.

	Околна температура
Работа на акумулаторната батерия	5°C – 40°C
Зареждане на акумулаторната батерия	5°C – 40°C

Статус на батерията

Дисплеят показва оставащия капацитет на акумулатора и дали има проблеми с него. Капацитетът на акумулатора се показва за 5 секунди, след като продуктът бъде изключен или бутонът за индикатора на акумулатора бъде натиснат. Символът за предупреждение върху

акумулатора се включва, когато има грешка. Вижте Акумулатор на страница 45.

1 2 3 4

Светодиодни лампи Статус на батерията
Всички светодиоди свет-ят	Напълно зареден (75 – 100%)
Светодиоди 1, 2, 3 свет-ят	Акумулаторът е зареден на 50% – 75%
Светодиоди 1 и 2 светят	Акумулаторът е зареден на 25% – 50%
Светодиод 1 свети Акумулаторът е зареден на 0% – 25%.
Светодиод 1 мига Батерията е изтощена.Заредете батерията.

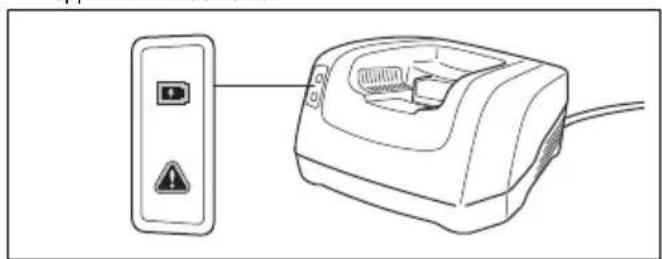

За зареждане на акумулатора

Заредете акумулатора преди използване за първи път. Акумулаторът е зареден само на 30%, когато се доставя на клиента.

Забележка: Зарядното устройство на акумулатора трябва да бъде свързано към напрежението и честотата, посочени на типовата табелка.

Акумулаторът не се зарежда, ако температурата на акумулатора е над 50°C. Зарядното устройство намалява температурата на акумулатора, преди да започне да зарежда.

1. Свържете единия край на захранващия шнур на зарядното устройство в гнездото на зарядното устройство.
2. Свържете другия край на захранващия шнур за зарядното устройство в заземен контакт. Светодиодът на зарядното устройство примигва един път в зелено.

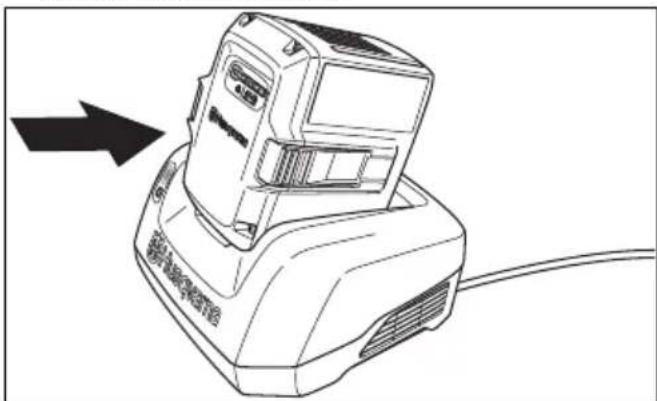

1. Поставете батерията в зарядното устройство. Когато акумулаторът е правилно свързан към зарядното устройство, на зарядното устройство светва зелена светлина.

1. Когато всички светодиоди на акумулатора светнат, акумулаторът е напълно зареден. Зареждайте акумулатора за най-много 24 часа.
2. За да разкачите зарядното устройство на акумулатора от контакта, издърпайте щепсела, а не кабела.
3. Извадете батерията от зарядното устройство.

Състояние на зареждане на акумулатора

Литиево-йонният акумулатор Husqvarna може да бъде зареждан или използван във всички нива на заряда. Батерията не се поврежда. Напълно зареденият акумулатор няма да намали заряда си, дори когато е оставен в зарядното устройство.

Светодиоден дисплей	Състояние на зареждането
Светодиод 1 мига 0% – 25%
Светодиод 1 свети, светодиод 2 мига	25%-50%
Светодиоди 1 и 2 светят, светодиод 3 мига	50%-75%
Светодиоди 1, 2 и 3 светят, светодиод 4 мига	75%-100%
Светодиоди 1, 2, 3 и 4 светят	Напълно зареден

За стартиране на продукта (LC 247i)

1. Отворете капака на акумулатора.

2. Поставете зареден акумулатор в 1 от отделенията за акумулатора. За по-дълъг период на работа поставете втори зареден акумулатор в другото отделението за акумулатор.

3. Завъртете ключа за безопасност на 1.

1. Останете зад продукта.

2. Разхлабете инхибитора за стартиране.

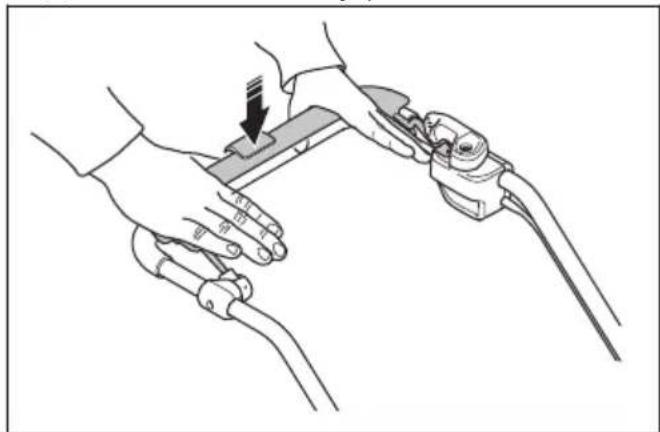

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението.

За стартиране на продукта (LC 347iVX, LC 353iVX)

1. Отворете капака на акумулатора.

2. Поставете зареден акумулатор в 1 от отделенията за акумулатора. За по-дълъг период на работа поставете втори зареден акумулатор в другото отделението за акумулатор.

3. Завъртете ключа за безопасност на 1.

1. Останете зад продукта.

2. Натиснете бутона (A) ON/OFF (ВКЛ./ИЗКЛ.) на разпределителното табло. Дисплеят се включва. Индикаторът (В) на акумулатора показва нивото на заряда на 2-та акумулатора. Номерът на акумулатора, който работи, е показан в съседство с индикатора за акумулатор. За модели LC 347iVX, LC 353iVX дисплеят показва и зададената скорост.

A B 1

1. Разхлабете инхибитора за стартиране.

1. Натиснете ръкохватката за спирачката на двигателя по посока на управлението.

За да използвате задвижването на колелата LC 347iVX, LC 353iVX

- Дръпнете дръжката за задвижване по посока на управлението, за да стартирате задвижването.

- Натиснете + и – на разпределителното табло, за да зададете скоростта на задвижване в 4 стъпки.

- Освободете дръжката за задвижване, за да изключите задвижването, например, когато приближите препятствие.

За да използвате функцията SavE™ (LC 247i)

Продуктът разполага с функция за пестене на енергия на акумулатора (SavE™), която осигурява по-дълго време на работа.

- Натиснете бутона SavE™ в позиция 1, за да стартирате функцията.

- Натиснете бутона SavE™ в позиция 0, за да спрете функцията.

Забележка: Функцията SavE™ спира автоматично, ако условията на терена изискват по-висока мощност. Функцията SavE™ стартира автоматично отново, когато условията на терена го позволяват.

За да използвате функцията SavE™ (LC 347iVX, LC 353iVX)

Продуктът разполага с функция за пестене на енергия на акумулатора (SavE™), която осигурява по-дълго време на работа.

1. Натиснете бутона SavE ^™ (A), за да стартирате функцията. Символът SavE ^™ (B) на дисплея се показва.

2. Натиснете отново бутона SavE ^™ , за да спрете функцията. Символът SavE ^™ (В) на дисплея се изключва.

1 B e A

Забележка: Функцията SavE™ спира автоматично, ако условията на терена изискват по-висока мощност. Функцията SavE™ стартира автоматично, когато условията на терена го позволяват.

Функция на високо натоварване

Когато продуктът реже дълга или влажна трева, двигателят автоматично повишава оборотите. Двигателят се връща към стандартен режим, когато не е необходимо голямо натоварване.

Автоматично рестартиране

По време на работа ножът и двигателят могат да спрат временно поради препятствия, като натрупване на трева под капака на режещите части. Ако се случи това и Вие държите ръкохватката на спирачката на двигателя натисната надолу, продуктът се опитва да се рестартира автоматично. Ако продуктът не се рестартира в рамките на 5 секунди, може да се окаже необходимо да се почисти пространството под капака на режещите части. Направете справка с За почистване на машината на страница 44.

ПРЕДУПРЕЖДЕНИЕ: Преди да

проверите под капака на режещите части, освободете ръкохватката на спирачката на двигателя, завъртете ключа за безопасност на 0, махнете акумулаторната батерия и изчакайте най-малко 5 секунди. Има опасност от нараняване, ако след премахването на препятствието продуктът стартира неочаквано.

За спиране на продукта (LC 247i)

ПРЕДУПРЕЖДЕНИЕ: Завъртете

ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на двигателя, за да спрете двигателя.

1. Отворете капака на акумулатора и завъртете ключа за безопасност в положение 0.

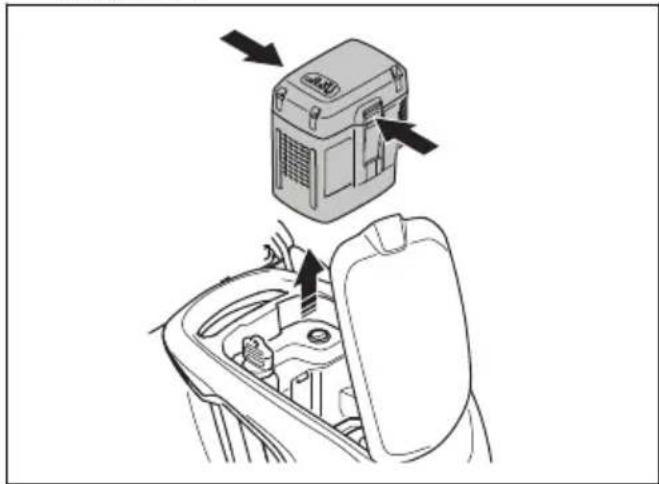

1. За да извадите акумулатора, натиснете 2-та бутона за освобождаване и извадете акумулатора.

1. Заредете акумулатора, ако е изтощен. За повече информация вижте За зареждане на акумулатора на страница 39.

За спиране на продукта (LC 347iVX, LC 353iVX)

ПРЕДУПРЕЖДЕНИЕ: Завъртете

ключа за безопасност на 0, преди да оставите продукта без надзор.

1. Освободете ръкохватката за спирачката на двигателя, за да спрете двигателя.

1. Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на разпределителното табло. Всички светодиодни светлини и символи на дисплея се изключват.

1. Отворете капака на акумулатора и завъртете ключа за безопасност в положение 0.

1. За да извадите акумулатора, натиснете 2-та бутона за освобождаване и извадете акумулатора.

1. Заредете акумулатора, ако е изтощен. За повече информация вижте 3а зареждане на акумулатора на страница 39.

Забележка: Продуктът се изключва автоматично, ако не го използвате за няколко минути. За повторно стартиране на продукта направете справка с 3а стартиране на продукта (LC 347iVX, LC 353iVX) на страница 40.

За получаване на добър резултат

• Винаги използвайте остър нож. Косенето със затъпен нож е неравномерно и окосената повърхност пожълтява. При работа с остър нож също така се използва по-малко енергия отколкото при работа със затъпен нож.
• Не отрязвайте повече от 13 от дължината на тревата. Първо, косете със зададена висока височина на рязане. Вижте какъв е резултатът и намалете височината на рязане до подходящо ниво. Ако тревата е много висока, карайте бавно и – ако е необходимо – окосете два пъти.
• Режете всеки път в различни посоки, за да избегнете образуването на линии в моравата.
• Поддържайте капака за рязане чист. Натрупването на трева и замърсявания по вътрешната страна на капака за рязане могат да намалят резултата от рязането. Вижте 3а почистване на машината на страница 44.

За да режете трева без монтирани кош за трева или приставка за мулчиране

• Повдигнете задния капак и извадете коша за трева.
• Ако има монтирани приставка за мулчиране и острие за мулчиране, извадете ги.
• Затворете задния капак преди работа с продукта.

Когато работите с продукта, изрязаната трева се извежда под задния капак.

Поддръжка

Въведение

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете раздела за безопасност.

За всички работи по поддръжката и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. Ако Вашият дилър не предлага сервизно обслужване, говорете с него, за да Ви даде информация за най-близкия сервис.

График за техническо обслужване

Интервалите за техническо обслужване са изчислени в зависимост от ежедневната употреба на продукта. Интервалите се променят, ако продуктът не се използва ежедневно.

За техническо обслужване, маркирано със *, вижте инструкциите в Безопасност на страница 29.

	При вся-ка упо-треба	Всеки месец	Всеки сезон
Обща проверка X
Почистване на продукта X
Проверете инхибитора на стартирането * X
Уверете се, че устройствата за безопасност на продукта не са дефектни * X
Преглед на режещото оборудване X
Проверка на капака на режещите части * X
Извършване на проверка на ръкохватката за спирачката на двигателя * X
Уверете се, че бутонът ON/OFF (ВКЛ./ИЗКЛ.) функционира правилно и не е дефектен	X
Проверете акумулатора за повреда X
Проверка на заряда на акумулатора X
Уверете се, че бутоните за освобождаване на акумулатора работят изправ-но и че акумулаторът е фиксиран в продукта	X
Проверете зарядното устройство за повреда и се уверете, че функционира изправно.		X
Проверете връзките между акумулатора и продукта. Освен това проверете връзката между акумулатора и зарядното устройство.			X

За извършване на обща проверка

• Уверете се, че всички гайки и винтове на продукта са затегнати.
• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени.

За почистване на машината

• Почиствайте пластмасовите части със суха кърпа.
• Не използвайте вода за почистване на продукта. Водата може да навлезе в акумулатора или в двигателя и да причини късо съединение или повреда на продукта.
• Не мийте продукта с устройство за миене под високо налягане.
• Не пръскайте вода директно върху двигателя.
• За отстраняване на листа, трева и прах използвайте четка.

За почистване на акумулатора и зарядното устройство

ПРЕДУПРЕЖДЕНИЕ: Не

почиствайте акумулаторната батерия или зарядното устройство с вода.

• Преди да поставите батерията в зарядното устройство се уверете, че батерията и зарядното устройство са чисти и сухи.
• Почистете клемите на акумулатора с въздух под налягане или използвайте чиста и суха кърпа.
• Почистете повърхностите на акумулатора и зарядното устройство с чиста и суха кърпа.

За проверка на режещото оборудване

ПРЕДУПРЕЖДЕНИЕ: За да

предотвратите случайно стартиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най- малко 5 секунди.

ПРЕДУПРЕЖДЕНИЕ: Носете

защитни ръкавици, когато ще изпълнявате дейности, свързани с техническото обслужване на режещото оборудване. Ножът е много остър и можете лесно да се порежете.

1. Проверете режещото оборудване за повреди или пукнатини. Винаги заменяйте повреденото режещо оборудване.

2. Погледнете ножа, за да разберете дали не е повреден или затъпен.

Забележка: Необходимо е да балансирате ножа след заточване. Ножът се заточва, сменя и балансира от сервисен център. Ако ударите препятствие и вследствие на това продуктът спре, сменете повредения нож. Оставете специалистите в сервиса да преценят дали ножът ще трябва да се заточи, или да се смени.

За сменяне на ножовете

Направете справка с Технически данни на страница 49 за правилния тип нож.

ПРЕДУПРЕЖДЕНИЕ:

Застопорете ножа с дървено блокче, за да предотвратите нараняването на пръстите Ви при смяна на ножа. Когато двигателят е изключен, ножът може да се премести и пръстите да бъдат захванати между ножа и неподвижните части.

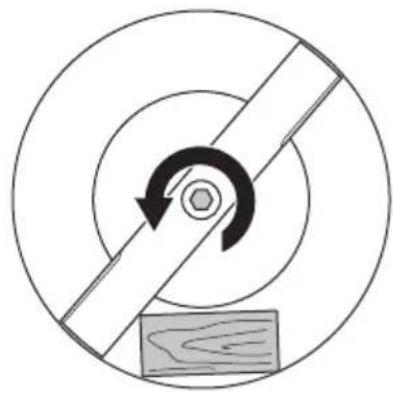

1. Застопорете ножа с дървен блок.

1. Свалете придържащия болт на ножовете.

2. Свалете ножа.

3. Проверете носача на ножа и придържащия болт на ножовете, за да видите дали има повреди.

4. Проверете двусекционния вал на двигателя, за да се уверите, че не е огънат.

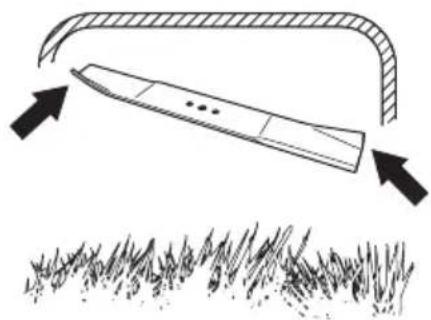

5. Когато поставяте новия нож, насочете извитите краища на ножа по посока към капака на режещите части.

1. Уверете се, че ножът е подравнен с центъра на двусекционния вал на двигателя.

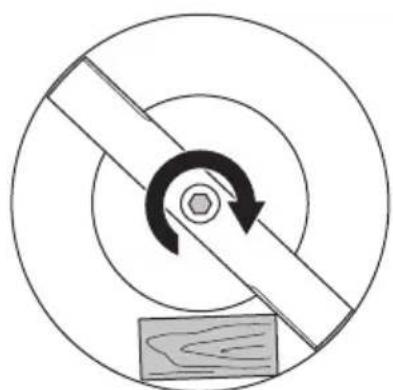

2. Застопорете ножа с дървен блок. Поставете пружинната шайба и затегнете болта и шайбата с въртящ момент 23 – 28 Nm.

1. Раздвижете ножа на ръка и се уверете, че той се върти свободно.

ПРЕДУПРЕЖДЕНИЕ:

Използвайте ръкавици с висока здравина. Ножът е много остър и можете лесно да се порежете.

1. Стартирайте продукта, за да тествате ножа. Ако ножът не е поставен правилно, продуктът вибрира или резултатът от косенето е незадоволителен.

Отстраняване на проблеми

Акумулатор

Светодиод на акуму-латора	Причина Решение
Зеленият светодиод мига.	Напрежението на акумулатора е ниско.	Заредете акумулаторната батерия. Вижте 3а зареждане на акумулатора на страница 39.
Светодиод на акумулатора	Причина Решение
Светодиодът за грешка мига.	Акумулаторът е изтощен. Заредете	акумулаторната батерия. Вижте 3а зареждане на акумулатора на страница 39.
	Температурата в работната среда е прекалено висока или прекалено ниска.	Използвайте акумулаторната батерия при температури между 5^ – 40^ .
	Свръхнапрежение. Уверете се, че на	апрежението на електрическа-та мрежа е същото като на типовата табелка на продукта.
		Извадете акумулатора от зарядното устрой-ство. Изчакайте 5 секунди и опитайте отново да заредите акумулатора. Ако проблемът про-дължава, обърнете се към одобрен сервиз.
Светодиодът за грешка свети.	Разликата в клетките е твърде го-ляма ( 1 V ).	Обърнете се към одобрен сервиз.

Зарядно устройство за акумулаторна батерия

Светодиод на за-рядното устройство	Причина Решение
Светодиодът за грешка мига.	Температурата в работната среда е прекалено висока или прекалено ниска.	Използвайте зарядното устройство за акумулаторни батерии при температури между 5^ – 40^ .
Светодиодът за грешка свети.		Обърнете се към одобрен сервиз.

Косачка за трева

Индикаторът за предупреждение (светодиод за грешка) се намира под капака на акумулаторната

батерия ((LC 247i)) или на таблото за управление ((LC 347iVX, LC 353iVX)).

Проблем Светодиод за грешка (брой пре- мигвания)	Причина Решение
Светодиодът за грешка мига. Про- дуктът не работи правилно.	Завъртете ключа за безопасност на 0, за да предотвратите случайно стар- тиране. Отстранете акумулатора и из- чакайте най-малко 5 секунди. Отстра- нете потенциалните препятствия и се уверете, че ножът може да се върти свободно. Ако проблемът продължа- ва, обърнете се към одобрен сервиз.
	5 Оборотите на двигателя спадат прекалено много и двигателят спира.	Увеличете височината на рязане. Вижте За регулиране на височината на рязане на страница 38.
	65	Колелата или трансмисията е блокирана.	Завъртете ключа за безопасност на 0, за да предотвратите случайно стар- тиране. Отстранете акумулатора и из- чакайте най-малко 5 секунди. Отстра- нете потенциалните препятствия и се уверете, че колелата могат да се въртят свободно. Ако проблемът про- дължава, обърнете се към одобрен сервиз.
	10 Управлението на двигателя е прекалено горещо.	Спрете двигателя и изчакайте докато изстине.
Светодиодът за грешка мига. Про- дуктът спира.	0 Грешка в конектора на аку- мулатора.	Проверете конектора на акумулатора.
	3 Има претоварване в двига- теля.	Увеличете височината на рязане. Вижте За регулиране на височината на рязане на страница 38.
	8 Акумулаторът е изтощен. Заредете акумулаторната батерия. Вижте За зареждане на акумулатора на страница 39.
	9 Грешка на акумулатора или липса на сигнал от него.	Поставете правилно акумулатора в продукта и проверете конектора на акумулатора. Ако светодиодът за грешка на акумулатора мига. Вижте Акумулатор на страница 45.
	12 Неправилна процедура за пускане. Ръкохватката на спира- ката на двигателя и изчакайте прибли- зително 5 секунди. Натиснете ръкох- ватката на спира- ката на двигателя отново надолу, за да стартирате про- дукта.	Освободете ръкохватката на спира- ката на двигателя и изчакайте прибли- зително 5 секунди. Натиснете ръкох- ватката на спира- ката на двигателя отново надолу, за да стартирате про- дукта.
Други грешки. Ако грешката се прояви, завъртете ключа за безопасност на 0, извадете акумулатора и се обърнете към упълномощен сервиз.

Транспортиране, съхранение и изхвърляне

Въведение

ПРЕДУПРЕЖДЕНИЕ: За да предотвратите случайно стартиране по време на транспортиране, завъртете ключа за безопасност на 0, отстранете акумулатора и изчакайте най-малко 5 секунди.

За да зададете продукта в положение при транспортиране

1. Разхлабете дополните копчета.
2. Преместете фиксаторите към долния край на каналите от лявата и дясната страна на продукта.

1. Сгънете ръкохватката напред.

- В сила са изискванията на Законодателството за опасни продукти, отнасящи се до литиево-йонни акумулатори.

• За търговско транспортиране трябва да се спазват специалните изисквания върху опаковката и етикетите.
• Уверете се, че спазвате разпоредбите за опасни материали, когато подготовяте продукта за транспорт. Може да са в сила местни разпоредби.
• Винаги изваждайте акумулатора при транспортиране.
• Поставете тиксо върху конекторите на акумулатора и се уверете, че акумулаторът не може да се движи по време на транспортиране.
• Закрепете продукта по време на транспортиране.

Съхранение

• Оставете продукта да се охлади, преди да го приберете за съхранение.
  • Винаги изваждайте акумулатора за съхранение.

- За да се избегнат инциденти, се уверете, че акумулаторът не е свързан към продукта по време на съхранение.

- Съхранявайте зарядното устройство в затворено и сухо помещение.

- Съхранявайте акумулатора и зарядното устройство на сухо място, където няма влага или скреж.

- При съхранение разкачете акумулатора от зарядното устройство.

- Не съхранявайте акумулатора, където може да се натрупа статично електричество. Не съхранявайте акумулаторната батерия в метална кутия.

- Съхранявайте продукта на място, на което околната температура е между -10°C и 40°C.

- Съхранявайте акумулаторната батерия на място, на което околната температура е между 5°C и 25°C, и далеч от слънчева светлина.

- Съхранявайте зарядното устройство на място, на което околната температура е между 5°C и 45°C, и далеч от слънчева светлина.

- Уверете се, че акумулаторът е зареден до 30% – 50% преди съхранение за продължителен период.

- Съхранявайте продукта, акумулатора и зарядното устройство в заключено помещение без достъп за деца или неупълномощени лица.

- Почистете продукта и се уверете, че кошът за трева е празен.

- Извършвайте процедурите по техническото обслужване, посочени в това ръководство за оператора. Вижте Поддръжка на страница 43.

- Извършете цялостно сервисно обслужване, преди оставите продукта за продължително съхранение.

Изхвърляне

Символите на продукта или на неговата опаковка показват, че този продукт не може да бъде третиран като битов отпадък. Той трябва да бъде подаден в съответната рециклираща станция за използване на електрическо и електронно оборудване.

Подавайки този продукт на правилното място, вие спомагате за предотвратяване на потенциалното негативно отражение върху околната среда и хората, което би могло да настъпи иначе в резултат на неправилно изхвърляне на този продукт. За повече подробна информация относно

рециклирането на този продукт се свържете с местната администрация, услугите за битови отпадъци или магазина, откъдето сте закупили продукта.

Технически данни
Технически данни

	LC 247i LC 347iVX LC	353iVX
Двигател за косене
Тип двигател BLDC (безчетков) 36	V	BLDC (безчетков) 36 V	BLDC (безчетков) 36 V
Обороти на двигателя – SavE, об./мин. 2600/min 2600/min 2600/min
Обороти на двигателя – номинални, об./мин.	3000/min 3000/min 3000/min
Обороти на двигателя – високо натоварване, об./мин.	3500/min 3500/min 3500/min
Изходна мощност на двигателя – макс. kW	0,96 0,96 1,05
Изходна мощност на двигателя – номинална, kW	0,75 0,75 0,9
Двигател за задвижване
Изходна мощност на двигателя – номинална, kW	Не е налично 0,25 0,25
Обороти за самостоятелно задвижване, km/h	Не е налично 3,0 – 4,5 3,0 – 4,5
Нива за регулиране на оборотите Не е налично 4 4
Тегло
Тегло без торба (без акумулаторна бате- рия), kg	24,5 26 28
Тегло с торба (вкл. 2 x Bli30), kg 30,5 32,0 34,5
Акумулатор
Тип акумулатор Серия акумулатори Husqvarna
Време на работа на батерията
Време за работа на акумулаторната бате- рия, мин, (свободна работа) при активира- на функция SavE, с една акумулаторна ба- терия Husqvarna 7,7 Ah (Bli30).	62 62 46
Време за работа на акумулаторната бате- рия, мин, (свободна работа) при активи- ран стандартен режим с една акумулатор- на батерия Husqvarna 7,7 Ah (Bli30).	43 43 28
Шумови емисии6
Ниво на звуковата мощност, измерена dB(A)	94 94 97
Ниво на звуковата мощност, гарантирана [LWA dB(A)]	95 95 98
Нива на шума7
Ниво на шума при ухото на оператора, dB (A)	82 82 86
Нива на вибрациите8
Ръкохватка, m/s2	0,42 0,42 2,64
Режещо оборудване
Височина на рязане, mm 20 – 75 mm 20 – 75 mm 20 – 75 mm
Ширина на рязане, см 47 47 53
Стандартен нож Събиране	5905934-10	Събиране5905934-10	Събиране5940757-10
Приспособления за нож Мулчиране	5907010-10	Мулчиране5907010-10	Мулчиране5950072-10
Капацитет на коша за трева, литри 55 55 60

Данни за радиочестота за Bluetooth®	LC 247i LC 347iVX LC 353iVX
Честотна лента, GHz He е налично	2,4-2,4835 2,4-2,4835
Изходяща мощност, макс. dBm He е	налично 4 4

Одобрени акумулатори Тип	Капацитет на аку-мулаторната ба-терия, Ah	Напрежение, V	Тегло, lb/kg
BLi20	Литиево-йонен	4,0	36

Одобрени акумулатори Тип Капацитет на аку-	мулаторната ба-терия, Ah	Напрежение, V Тегло, lb/kg
BLi30 Литиево-йонен 7,7 36 4,2/1,9

Одобрени зарядни устройства за определени акуму-латори, BLi	Входно напре-жение, V	Честота, Hz Мощност, W
QC80 100 – 240 50 – 60 80
40-C80 100 – 240 50 – 60 68,8
QC250 100 – 240 50 – 60 250

Декларация за съответствие

ЕС декларация за съвместимост

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Косачка за трева
Марка Husqvarna
Тип/Модел LC 247i
Идентификация Серийни номера от 2021 и след това

отговаря напълно на следните директиви и регламенти на EC:

Директива/регламент	Описание
2006/42/ЕО "относно	машини"
2014/30/ЕС "относно	електромагнетичната съвместимост"
2000/14/ЕО "относно	шумовите емисии в околната среда"
2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически спецификации са приложени: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018.

Упълномощен орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, сертифицира съответствието с директивата на съвета 2000/14/EO, процедура за оценка на съответствието: Анекс VI.

За информация относно шумови емисии, вижте Технически данни на страница 49.

Huskvarna, 2021-12-01

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, мениджър "Разработки и Развитие/градински продукти", Husqvarna AB

Отговорен за техническата документация

ЕС декларация за съвместимост

Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: [phone], декларираме на своя собствена отговорност, че продуктът:

Описание Косачка за	трева
Марка Husqvarna
Тип/Модел LC 347iVX, LC 353iVX
Идентификация Серийни номера от 2021-12-01 и след това

отговаря напълно на следните директиви и регламенти на ЕС:

Директива/регламент	Описание
2006/42/EO "относно	машини"
2014/53/EC „относно	радиооборудването“
2000/14/EO "относно	шумовите емисии в околната среда"
2011/65/EC "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване"

и че следните стандарти и/или технически спецификации са приложени: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4.

Упълномощен орган: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, сертифицира съответствието с директивата на съвета 2000/14/EO, процедура за оценка на съответствието: Анекс VI.

За информация относно шумови емисии, вижте Технически данни на страница 49.

Huskvarna, 2021-12-01

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, мениджър "Разработки и Развитие/градински продукти", Husqvarna AB

Отговорен за техническата документация

Регистрирани търговски марки

Словесният знак и логата на Bluetooth® са регистрирани търговски марки, собственост на Bluetooth SIG, inc., и всяко използване на тези марки от Husqvarna е лицензировано.

Obsah

Úvod....54
Bezpečnost.... 56
Montáž....62
Provoz....63
Údržba.... 69
