用户手册 LC 247i HUSQVARNA

本产品是一款步行控制式草坪机。草料收集在集草袋中。拆下集草袋，以便从后方卸草。连接覆盖套件（附件），将草料切割成肥料。

预期用途

使用产品修剪草坪。切勿将产品用于其他任务。

LC 347iVX LC 353iVX LC 247i 1 2 3 22 4 5 18 12 9 25 27 6 24 23 7 8 15 14 13 26 20 21 19 12 11 10 16 28 17

1. 控制面板 (LC 347iVX, LC 353iVX)
2. 电机制动手柄
3. 启动禁止器
4. 集草袋
5. 后盖
6. 安全钥匙
7. 把手旋钮
8. 电池盖
9. 修剪高度控制
10. ON/OFF [开/关] 按钮
11. Bluetooth ^® 无线技术指示灯
12. 提升手柄
13. SavE 指示灯
14. 电池指示灯

15. 速度级别指示灯 (LC 347iVX, LC 353iVX)

16. 减速按钮 (LC 347iVX, LC 353iVX)

17. 加速按钮 (LC 347iVX, LC 353iVX)
18. 符号
19. 切割防护盖
20. 说明书
    21.标牌
21. 驱动杆 (LC 347iVX, LC 353iVX)
22. 电池充电器（附件）
23. 电池（附件）
24. 错误指示灯 (LC 247i)
25. 错误指示灯 (LC 347iVX, LC 353iVX)
26. SavE 按钮 (LC 247i)
27. SavE 按钮 (LC 347iVX, LC 353iVX)

本产品上的符号

警告

请阅读使用说明。

警告 - 当心抛掷物。

让旁观者远离作业区域。

警告 - 使手脚远离刀片。

警告 - 维护前请断开电池。

本产品或产品包装不属于生活垃圾。请在回收站作为电气和电子设备进行回收。

本产品符合适用的 EC 指令。

环境噪音排放符合欧盟及英国指令和法规的要求。本产品的保证声功率级在技术参数在第733页上中和标签上均有注明。

IPX1

本产品防水滴。

释放电机制动手柄以停止。

扫描码

注意：有关本产品上的其他符号/标识，请参阅适用于部分市场的认证要求。

本产品上的标签

如产品责任法律中所引用的，在以下情况下，我们对我们的产品所导致的损坏不担负责任：

• 未正确修理产品。
• 使用并非来自制造商或者未获得制造商批准的零部件修理产品。
• 产品具有并非来自制造商或者未获得制造商批准的附件。
• 未在获得批准的服务中心修理产品，或者并非由获得批准的机构修理产品。

安全性

安全定义

本手册使用了“警告”、“小心”和“注意”来指出特别重要的内容。

警告：当不遵守手册中的说明可能会给操作员或周围人员带来伤害或死亡风险时，会使用此标志。

小心：当不遵守手册中的说明可能会对产品、其他材料或附近区域造成损坏时，会使用此标志。

注意：用于提供特定状况下所需的更多信息。

警告：请阅读此产品随附的所有安全警告、说明、图示和规格。如不遵循下列所有说明，可能会导致电击、火灾和/或严重伤害。

保存所有警告和说明供以后参考。警告中的术语“产品”指的是电力驱动（插电）产品或电池供电（电池）产品。

工作区安全

• 保持工作区域干净明亮。混乱或黑暗的区域可能会导致事故。
• 请勿在有易燃液体、气体或粉尘等易爆物的环境中操作产品。产品会生成火花，可能会点燃粉尘或雾气。
• 操作产品时请远离儿童和旁观者。操作时分心将会无法控制工具。

电气安全

• 产品的插头必须与电源插座匹配。切勿以任何方式改造插头。请勿将任何转接插头与接地的产品一起使用。未经改造的插头和匹配的电源插座将减少电击风险。
• 避免将身体与接地表面接触，如管道、散热器、炉具和冰箱。如果身体接地，则会增加遭受电击的风险。
• 请勿将产品暴露在雨水或潮湿的环境中。产品中进水将会增加电击风险。
• 请勿滥用电线。切勿使用电线来提携、拖拉产品，也不要通过拉扯电线来断开产品。请将电线远离热、油脂、尖锐边缘或移动的部件。损坏或缠绕的电线会增加触电风险。
• 在室外操作产品时，请使用室外专用的延长线。使用室外专用的电线会降低电击风险。
• 如果无法避免在潮湿的地点操作产品，请使用配有漏电保护器 (RCD) 的电源。使用 RCD 会降低电击风险。

人身安全

• 操作产品时，保持警觉、密切注意正在执行的操作并根据常识做出合理判断。请勿在疲倦时或服用药剂、酒精或药物后使用产品。操作产品时的一时疏忽可能会导致严重的人身伤害。
• 使用个人保护装备。始终佩戴眼部保护装备。适用于相应条件的防尘面罩、防滑安全鞋、安全帽、听觉保护设备等保护装备可减少人身伤害。
• 防止本机意外启动。在连接至电源和/或电池组、提起或携带产品之前，确保开关处于关闭位置。携带产品时将手指放在开关上或为已打开开关的产品加电会引发事故。
• 打开产品开关前，请取下任何调整扳手。保持扳手与产品的旋转部件相连接可能会导致人身伤害。
• 请勿伸得过远。请始终维持适当的位置和平衡。这样在出现意外时可以更好地控制产品。

• 穿戴合适的服装。请勿穿宽松的服装或佩戴珠宝。保持头发和衣服远离移动部件。宽松的服装、珠宝或长头发可能会绞入移动部件中。

• 如果提供了用于连接吸尘和集尘装置的设备，请确保正确连接和使用这些设备。使用集尘装置可减少因灰尘引起的相关危险。

• 在经常使用产品而熟悉产品后，也不能掉以轻心，更不能因此而忽视产品的安全原则。任何疏忽大意都随时可能造成严重的伤害。

产品使用与保养

• 不要使产品超负荷运行。请针对具体用途使用正确的产品。使用正确的产品可更好且更安全地按照产品设计用途完成工作。
• 请勿使用通过开关无法打开和关闭的产品。无法使用开关进行控制的任何产品都是危险的，必须进行维修。
• 在对产品进行任何调整、更换附件或存放产品前，请将插头从电源中拔出并/或将电池组从产品上拆下（如果可拆卸）。此类预防性安全措施可降低不小心启动产品的风险。
• 请将闲置的产品存放在儿童触碰不到的位置，不得允许不熟悉产品或这些说明的人操作产品。未经培训的用户使用产品是非常危险的事情。
• 维护产品和附件。检查是否存在活动部件未对准或卡住、部件损坏以及任何其他可能会影响产品操作的情况。如果本产品损坏，请在使用前先对其进行维修。许多事故都是因产品未得到正确维护而造成的。
• 保持切割工具锋利洁净。使用具有锋利切割边缘且经过适当维修的切割工具，较少出现纠结的情况且更易于控制。
• 请按照这些说明使用产品、附件和刀头等，同时考虑工作环境以及要执行的作业。如果把产品用于非设计用途，将会导致危险。
• 保持手柄和握紧面干燥、清洁且未沾染油脂。手柄和握紧面不可打滑，以确保在意外情况下能安全地搬运和控制产品。

保养

• 保养产品时，请联系具备相应资质的维修人员并仅使用相同的更换零件。这将确保产品的安全。
• 切勿维修损坏的电池组。电池组的维修只能由制造商或经授权的服务提供商执行。

电池动力工具的使用和养护

• 只能使用制造商指定的充电器为电池充电。一种类型电池组专用的充电器如果为其他类型电池组充电，可能产生失火危险。
  · 产品只能使用专门指定的电池组。使用任何其他类型的电池组可能产生伤害和失火风险。
• 电池组不用时，使其远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他金属小物品，以免接通电池端子。电池端子短接到一起可能会引起灼伤或火灾。
• 电池在滥用情况下可能喷出液体，避免接触这些液体。如果意外接触，用水冲净。如果液体接触眼睛，还应就医。电池喷出的液体可能产生刺激或灼伤。

• 切勿使用损坏或改装的电池组或工具。损坏或经过改造的电池可能会出现意外情况，导致火灾、爆炸或受伤风险。

• 切勿将电池组或工具暴露在火中或温度过高的环境中。电池暴露在大火或超过 130^ / 265^ 的温度中可能发生爆炸。

• 请遵守所有的充电说明，切勿在说明中指定的温度范围之外为电池组或工具充电。充电不正确或在指定温度范围外充电可能会损坏电池，并增大失火风险。

割草机安全警告

• 切勿在不良的天气状况下使用割草机，尤其是在有闪电危险的情况下。这可降低受雷电袭击的风险。
• 彻底检查割草机的目标使用区域是否有野生动物。割草机运行期间可能会造成野生动物受伤。

- 彻底检查割草机的目标使用区域，并清除所有石头、枝条、电线、骨头和其他异物。抛掷物会导致人身伤害。

- 在使用割草机前，务必目视检查以确保刀片和刀片组件未磨损或损坏。磨损或损坏的部件会增加受伤风险。

- 在使用前，请检查电源线和任何延长线是否有损坏或老化的迹象。如果电源线损坏或磨损，请勿使用割草机。如果在使用过程中电源线损坏或磨损，请关闭割草机，并且在断开电源线与电源的连接之前不要触摸电源线。损坏的电源线或延长线可能会导致电击、火灾和/或严重伤害。

- 经常检查集草袋是否磨损或老化。如果集草袋磨损或损坏，可能会增加人身伤害的风险。

- 保持防护罩就位。防护罩必须处于正常工作状态并且安装正确。松动、损坏或无法正常起作用的防护罩可能会导致人身伤害。

- 保持所有冷却空气进气口无碎屑。进气口堵塞和有碎屑可能导致过热或火灾风险。

- 在操作割草机时，请务必穿上防滑的防护鞋。请勿赤脚或穿着露趾凉鞋操作割草机。这可以减少脚与移动的刀片接触后受伤的风险。

- 在操作割草机时，务必穿长裤。皮肤外露会增加抛掷物导致受伤的可能性。

- 请勿在湿草中操作割草机。步行作业，不宜奔跑。这可以降低有可能导致人身伤害的滑倒和跌倒风险。

- 请勿在陡坡上操作割草机。这可以降低有可能导致人身伤害的失控、滑倒和跌倒风险。

- 在斜坡上工作时，一定要站稳，始终在坡面上横向移动，切勿上下移动，并且在换向时要格外小心。这可以降低有可能导致人身伤害的失控、滑倒和跌倒风险。

- 倒退或朝您自身拉割草机时，请格外小心。注意周围。这可以降低操作期间的绊倒风险。

- 请确保电源线远离切割刀片。损坏的电源线可能会导致电击、火灾和/或严重伤害。

- 如果电源线缠绕或损坏，请关闭电源并从电源上拔下插头。缠绕或损坏的电源线会增加电击风险。

- 切勿在刀片和其他危险的活动部件仍在运动时触摸它们。这可以降低活动部件导致受伤的风险。

- 在清除卡住的材料或清洁割草机时，确保所有电源开关均已关闭且电源线已断开。意外操作割草机可能导致严重的人身伤害。

漏电保护器

- 使用跳闸电流最大为 30mA 的漏电保护器。

一般安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 如果使用不当，或者如果您不小心，则本产品非常危险。如果未遵守一般安全须知，可能会导致伤害或死亡。
  · 本产品在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本产品之前事先咨询其医生及医疗植入体制造商。
• 请务必多加小心，并运用常识来判断。如果您不确定在特殊情况下如何操作本产品，请停止操作并与您的Husqvarna经销商联系。
• 切记，操作员将对涉及他人或其财产的事故负责。
• 请保持产品清洁。确保您可以清楚地阅读标记和标签。
• 切勿让不熟悉这些说明的儿童或人员使用本设备。当地法律可能会对操作员的年龄加以限制。
• 若使用产品的人员身体能力或心智能力降低，务必对其进行监督。成人监督人必须始终在场。
• 当您感到疲倦、生病或受到酒精、麻药或药物的影响时，请勿使用本产品。这些因素会对您的视觉、警惕性、协调能力或判断力产生不良影响。
• 如果本产品有缺陷，切勿使用。
• 如果本产品可能被他人改动过，请勿再进行改动或使用。

作业安全

警告：请在使用本产品前阅读下面的警告说明。

· 本产品仅用于切割草坪。不允许用于其他任务。
- 使用个人保护装备。请参阅 个人防护装备在第 721 页上。
· 确保您知道在紧急情况下如何快速停止电机。
- 请勿在雨天或潮湿的条件下操作本产品。如果水进入本产品，发生电击的风险会增加。
- 除非已正确连接刀片和所有盖板，否则请勿操作本产品。未正确连接的刀片可能松动，导致人身伤害。
- 确保刀片不会碰到石头和树根等物体。这会损坏刀片，并折弯电机轴。一旦引擎轴折弯，就会导致严重振动，同时刀片松动风险会变得极高。
- 如果刀片碰撞到任何异物或者发生振动，请立即关闭本产品。停止电机运转，将安全钥匙转至0并取出电池。等到活动部件停止运动。检查本产品是否损坏。拧紧松动的部件。维修损坏并更换损坏的部件。让经授权的保养厂进行维修。
- 启动电机时，切勿将电机制动手柄永久连接至手柄。
- 将本产品放置在稳定、平坦的地面上，然后将其启动。确保刀片不会碰撞到地面或其他物体。
- 当您操作本产品时，请始终站在本产品的后面。
- 在操作本产品时使所有车轮接触地面，并将双手放在手柄上。保持手和脚远离正在旋转的刀片。

• 启动电机或操作产品时，请勿倾斜产品。
• 向后拉动本产品时请小心谨慎。
• 切勿在电机启动后吊起本产品。如果必须吊起本产品，请先停止电机，将安全钥匙转至0并拆出电池。

- 在操作本产品时切勿倒退行走。

- 如果需要倾斜产品以便进行运输，或要在没有草的区域移动（例如穿过由碎石、石头和沥青铺成的道路）之前，应停止电机。

- 请勿在电机启动后带着本产品奔跑。操作本产品时始终保持步行。

- 在更改修剪高度之前，请先停止电机运转。切勿在电机启动时进行调整。

- 切勿在电机启动后将本产品置于视线以外的地方。停止电机运转，确保切割设备不转动。

· 产品运行时的振动值可能与 技术参数在第 733 页上中标示的振动值不同。这种不同是产品使用方式的不同造成的。如果您经常或长时间操作产品，请定期休息，以防止振动造成伤害。

操作安全须知

个人防护装备

警告：请在使用本产品前阅读下面的警告说明。

• 个人防护装备不能完全避免受伤，但当意外发生时，可降低伤害程度。请经销商协助您选择正确的防护装备。
• 穿上结实耐磨防滑靴或防滑鞋。请勿穿凉鞋或赤脚。
• 请穿上厚实的长裤。
• 必要时戴上保护手套，例如在安装、检查或清洁切割设备时。
• 我们建议使用听觉保护装备。

产品上的安全装置

警告：请在使用本产品前阅读下面的警告说明。

• 切勿在安全装置有故障的情况下使用产品。
• 切勿拆卸或改动安全装置。
• 定期检查安全装置。如果安全装置有故障，请联系您的 Husqvarna 保养厂。

检查切割防护盖

切割防护盖可降低本产品产生的振动，并降低被刀片割伤的风险。

- 检查切割防护盖，确保没有损坏，如裂缝。

检查安全钥匙

安全钥匙位于电池盖下方。安全钥匙用于连接为电机供电的电池。

- 启动和停止电机运转以检查安全钥匙。

- 如果安全钥匙正常工作，则电机只有在安全钥匙处于位置 1 时启动。

电机制动手柄可停止电机。松开电机制动手柄后，电机停止。

• 启动产品。请参阅 操作在第 724 页上。
• 释放电机制动手柄。

- 确保产品停止运行。如果电机未在 3 秒钟内停止，应请经认可的 Husqvarna 保养厂调整电机制动。

检查启动禁止器

检查启动禁止器，确保它能防止电机运转。

1. 朝手柄杆方向推动电机制动手柄。启动禁止器停止移动。

2. 将启动禁止器推出。

1. 松开启动禁止器，并确保它会返回到其初始位置。

警告：请在使用本产品前阅读下面的警告说明。

• 只能将 Husqvarna 充电电池用作相关 Husqvarna 产品的电源。为避免伤害，请勿用电池为其他装置供电。
• 切勿使用一次性电池。
• 有发生电击的危险。请勿将电池端子连接至钥匙、硬币、螺钉或其他金属上。这会导致电池短路。
• 请勿将异物放入电池的导气槽中。
• 使电池远离阳光、热量或明火。电池可能爆炸并导致烧伤和/或化学烧伤。
• 使电池远离雨水和潮湿条件。
• 使电池远离微波和高压条件。
• 请勿尝试拆卸或破坏电池。
• 如果电池出现泄漏，不要让电池酸液接触到身体或眼睛。如果接触了电池酸液，请先用大量清水清洗接触部位，然后送医治疗。
• 只能在 5^ 40^ 的环境温度条件下在产品中使用电池。
• 只能在 5^ C \~ 40^ C 的环境温度条件下使用电池充电器。
• 电池温度超过 50^ C 时将充不进电。
• 切勿用水清洁电池或充电器。请参阅 清洁电池和电池充电器在第 730 页上。
• 切勿使用存在缺陷或损坏的电池。
• 电池在存放时应远离金属物体，如钉子、硬币、珠宝首饰等。

充电器安全性

警告：请在使用本产品前阅读下面的警告说明。

• 只能使用 QC 电池充电器为 Husqvarna 备用电池充电。
• 电击或短路风险。请勿将异物放置在充电器的导气槽中。切勿尝试拆卸电池充电器。切勿将充电器端子连接到金属物体上。使用认可的电源插座。
  · 本产品在操作期间会产生电磁场。电磁场在某些情况下会干扰有源或无源医疗植入体。为了减少严重或致命性伤害风险，我们建议使用医疗植入体的人员在操作本产品之前事先咨询其医生及医疗植入体制造商。

• 定期确认电池充电器的电源线未受损且内部无裂纹。

• 切勿用电源线提起电池充电器。要从电源插座断开电池充电器，请拔出插头。切勿拽拉电源线。

• 确保所有电源线和延长电线远离水、油和锋利边缘。确保电线不会夹在门、栅栏或类似物体之间。否则会使充电器带电。
• 切勿用水清洁电池充电器。
• 8周岁起的儿童和体力、感官或精神能力较差或缺乏经验和知识的成年人，可在得到监督或指导、了解如何安全使用电池充电器及其所涉及危险的情况下使用电池充电器。不得让儿童玩耍电池充电器。儿童不得在没有监督的情况下对设备进行清洁和维护。
• 切勿将非充电电池放入电池充电器中充电。
• 切勿在易燃材料或可能导致腐蚀的材料附近使用电池充电器。不要盖住电池充电器。如果出现冒烟或着火，拔出电池充电器插头。
• 切勿使用存在缺陷或损坏的电池充电器。
• 仅在室内空气流通较好且远离日光的位置为电池充电。请勿在潮湿条件下为电池充电。

维护安全须知

警告：请在使用本产品前阅读下面的警告说明。

• 为了防止在维护过程中意外启动，请将安全钥匙转至0并取出电池。至少等待5秒钟，然后再开始维护。
• 只能进行本说明书中说明的维护工作。其他工作和专业维修必须由经授权的保养厂完成。如需了解更多信息，请与离您最近的保养厂联系。
• 正确执行维护工作将增加本产品的使用寿命，降低发生意外的风险。
• 更换已经损坏、磨损或破损的零件。始终使用制造商提供的正品备件。其他备件可能会对产品造成损坏，并增加发生事故的风险。
• 为避免受伤，请勿拆卸或改装安全装置。
• 在使用切割设备时，请务必戴上耐磨的手套。刀片非常锋利，很容易割到手。
• 保持切割刃锋利并清洁，以获得最佳和最安全的性能。
• 让您的保养厂定期检查本产品，并进行必要的调整及修理。
• 请遵守关于更换配件的说明。只能使用制造商提供的配件。
• 在不使用时，请将本产品、电池和电池充电器分开存放在干燥、上锁的室内区域。确保未获批准的儿童和人员无法取用本产品、电池或电池充电器。

安装

引言

警告：在装配本产品前，请阅读安全章节。

警告：为防止在装配过程中意外启动，将安全钥匙转至0，取下电池，然后等待至少5秒钟。

调节手柄

1. 将手柄高度设置到 2 个可用位置中的其中一个。
2. 朝手柄方向向上转动旋钮，直至它们停止并且听到咔嗒声。

CLICK!

1. 完全上紧旋钮。

装配集草袋

1. 将集草袋框架连接到草袋，使袋子的硬侧在下面。将框架的手柄放在草袋顶部。
2. 将集草袋框架的底部连接到集草袋底部的凹槽中。
3. 用夹子将草袋连接到集草袋框架上。

1. 抬起后盖。
2. 将集草袋连接到机架顶部边缘上。
3. 将集草袋的下部放入卸草通道中。

1. 抬起后盖，拆下集草袋。
2. 将地面覆盖插件插入到卸草通道中。

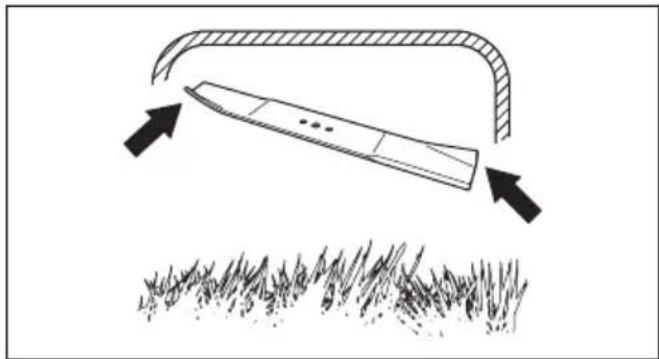

1. 使用地面覆盖套件中提供的覆盖刀片更换刀片。请参阅更换刀片在第730页上。

操作

引言

警告：在使用本产品之前，您必须阅读并理解安全章节。

Husqvarna Connect

Husqvarna Connect 是一款可在移动设备上免费使用的应用程序。Husqvarna Connect 应用程序可为您的 Husqvarna 产品提供扩展功能：

· 扩展产品信息。
- 关于帮助、产品零件和保养的信息。

开始使用 Husqvarna Connect

1. 将 Husqvarna Connect 应用程序下载至您的移动设备。
2. 在 Husqvarna Connect 应用程序中注册。
3. 按照 Husqvarna Connect 应用程序中的说明步骤连接并注册产品。

注意：并非所有市场都提供 Husqvarna Connect 应用程序下载。欲了解更多信息，请与您的保养代理商联系。

Bluetooth® 信息 (LC 347iVX, LC 353iVX)

Bluetooth®无线技术

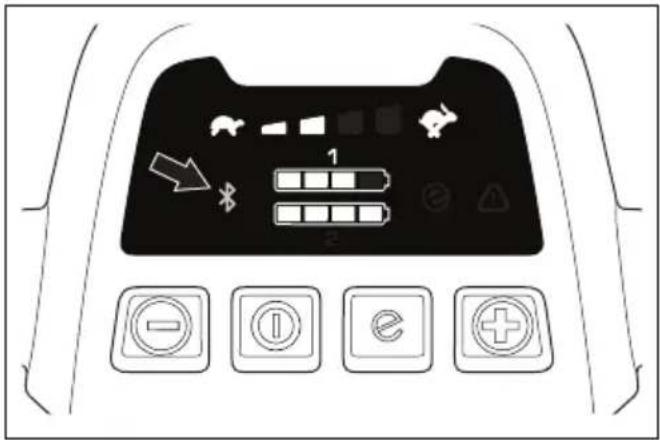

当移动设备连接到本产品时，Bluetooth ^® 无线技术的符号会亮起。

1. 朝手柄 方向向上转动旋钮，直至它们停止并且听到咔嗒声。

CLICK!

1. 完全上紧旋钮。

警告：在手柄完全折叠并设置到一个合适的高度位置之前，请勿操作产品。请参阅调节手柄在第723页上。

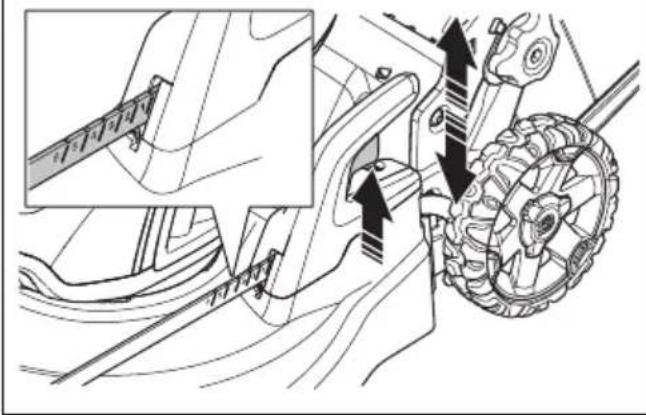

设置修剪高度

修剪高度有 6 个可调级别。

1. 向下移动修剪高度调节杆以降低修剪高度。

2. 向上移动修剪高度调节杆以增加修剪高度。

小心：切勿将修剪高度设置得太低。如果草坪的表面不水平，刀片可能会碰到地面。

电池

警告：在使用电池前，您必须阅读并理解安全章节。您还必须阅读并理解电池和电池充电器的说明书。

在合适的环境温度下存放电池和电池充电器。

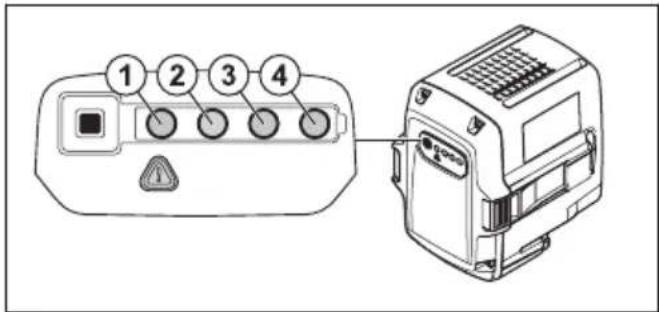

指示灯显示剩余的电池电量以及电池是否出现任何问题。本产品关闭后，或者按下电池指示灯按钮之后，电池电量将显示5秒钟。出现错误时，电池上的警告符号将亮起。请参阅电池在第731页上。

1 2 3 4

LED灯	电池状态
所有指示灯亮起 充满电(75-100%)
LED 1、LED 2、LED 3亮起	电池充电至50%-75%
LED 1、LED 2亮起 电池充	电至25%-50%
LED 1亮起 电池充电至0%-25%。

LED 灯 电池状态
LED 1 闪烁 电池电量耗尽。	给电池充电。

为电池充电

在首次使用之前先要给电池充电。电池在交付给客户时仅充有 30% 的电量。

注意：将电池充电器连接至具有标牌上规定电压和频率的电源。

如果电池温度高于 50^ C，则电池不会充电。电池充电器会降低电池的温度，然后再开始充电。

1. 将电池充电器电源线的一端连接到电池充电器的插座。
2. 将电池充电器电源线的另一端连接到具有接地连接的电源插座。电池充电器上的 LED 灯会闪烁一下绿灯。

1. 将电池放入充电器中。当电池正确连接至电池充电器时，充电器上的绿色指示灯会亮起。

1. 当电池上的所有 LED 灯亮起时，说明电池已充满电。给电池充电最长 24 小时。
2. 要将电池充电器与电源插座断开，请拔下插头，不可拉拽电源线。
3. 从电池充电器中取出电池。

电池充电状态

Husqvarna 锂离子电池可以在所有电量水平下充电或使用。电池不会受损。充满电的电池即使留在充电器中也不会损失电量。

指示灯	充电状态
LED 1 闪烁 0%-25%
LED 1 亮起,LED 2 闪烁 25%-50%
指示灯 充电状态
LED 1、LED 2 亮起,LED 3 闪烁	50%-75%
LED 1、LED 2、LED 3 亮起,LED 4 闪烁	75%-100%
LED 1、LED 2、LED 3、LED 4 亮起	充满电

启动本产品 (LC 247i)

1. 打开电池盖。
2. 将充满电的电池放入其中一个电池座中。为延长工作时间，请将另一个充满电的电池放入另一个电池座。

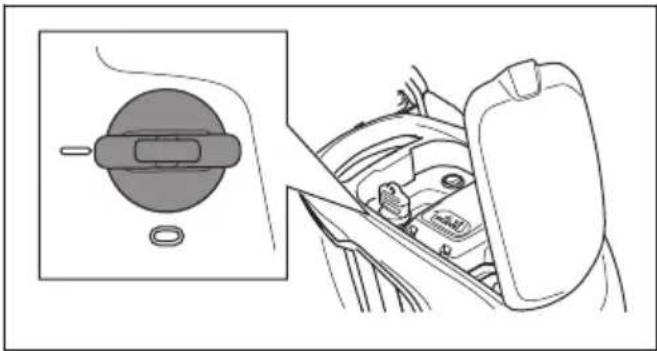

3. 将安全钥匙转至 1。

启动本产品 (LC 347iVX, LC 353iVX)

1. 打开电池盖。
2. 将充满电的电池放入其中一个电池座中。为延长工作时间，请将另一个充满电的电池放入另一个电池座。
3. 将安全钥匙转至 1。

1. 站在本产品后面。
2. 按下控制板上的开/关按钮(A)。显示屏亮起。电池指示灯(B)显示2节电池的电池电量。工作中的电池数量在电池指示符旁边显示。对于型号LC 347iVX, LC 353iVX，显示屏还显示设定的速度。

B 1 A

1. 松开启动禁止器。

使用车轮上的驱动装置 LC 347iVX, LC 353iVX

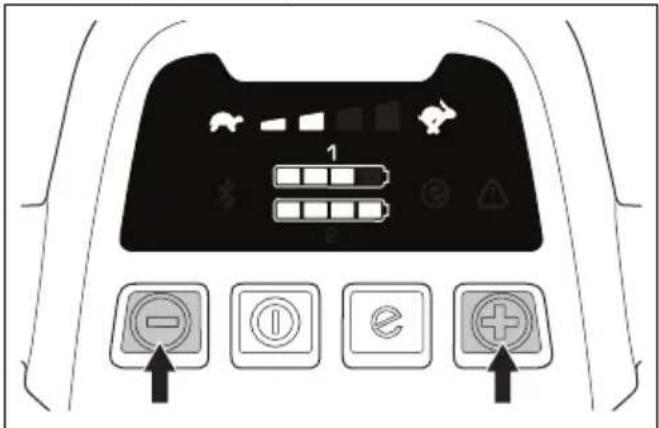

- 在控制板上按 + 和 -，驱动速度有 4 档可调。

- 松开驱动杆以脱开驱动装置，例如，当您靠近障碍物时。

使用 SavE ^TM 功能 (LC 247i)

本产品具有电池节电功能 (SavE™)，可提供更长的工作时间。

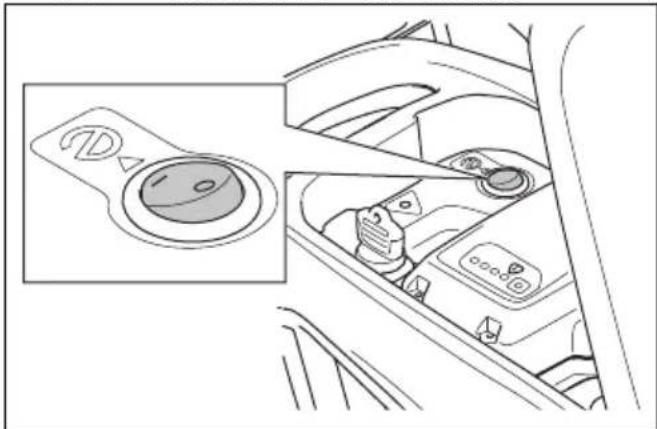

- 将 SavE^TM 按钮推到位置 1 可启动该功能。

- 将 SavE ^TM 按钮推到位置 0 可停止该功能。

注意：如果地面条件要求更高的功率输出，则 SavE^TM 功能会自动停止。在地面条件允许时， SavE^TM 功能会再次自动启动。

使用 SavE™ 功能 (LC 347iVX, LC 353iVX)

本产品具有电池节电功能 (SavE ^TM )，可提供更长的工作时间。

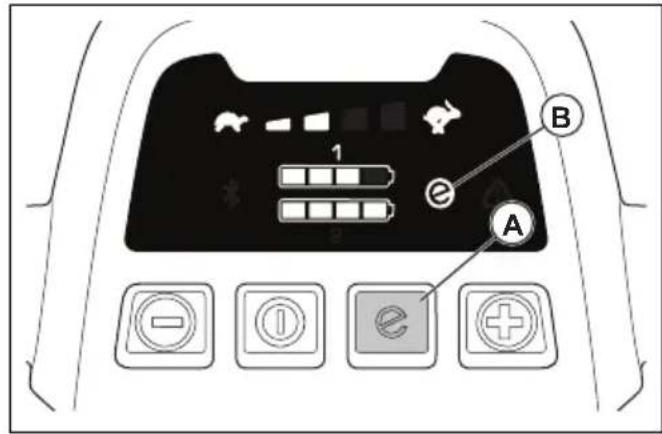

1. 按下 SavE ^TM 按钮 (A) 可启动该功能。显示屏上的 SavE ^TM 符号 (B) 会亮起。

2. 再次按下 SavE ^TM 按钮可停止该功能。显示屏上的 SavE ^TM 符号 (B) 会熄灭。

1 2 e A B

注意：如果地面条件要求更高的功率输出，则 SavE^TM 功能会自动停止。在地面条件允许时， SavE^TM 功能会再次自动启动。

高负载功能

当本产品切割长草或湿草时，电机会自动增加转速。当不需要高负载时，电机恢复标准模式。

自动重启

在操作过程中，如果草等障碍物堵塞在切割防护盖下方，刀片和电机有可能暂停工作。如果发生这种情况，您可按下电机制动手柄，产品会尝试自动重启。如果产品在5

秒内未重启，可能需要清理切割防护盖下方的障碍物。请参阅清洁产品在第729页上。

警告：在检查切割防护盖之前，释放电机制动手柄，将安全钥匙转到0，拆下电池并等待至少5秒钟。如果清除障碍物时产品意外启动，则有造成受伤的风险。

停止本产品 (LC 247i)

警告：在使本产品离开视线以外之前，请始终将安全钥匙转至0。

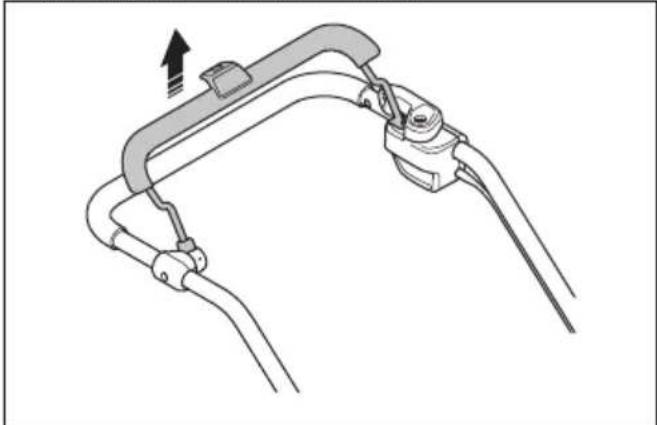

1. 松开电机制动手柄以停止电机运转。

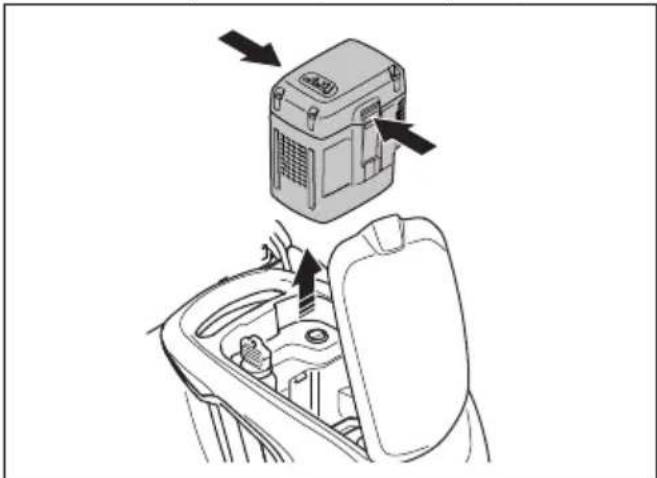

1. 要拆下电池，请按下两个释放按钮，然后取下电池。

1. 如果电池电量不足，请为电池充电。有关更多信息，请参阅为电池充电在第725页上。

停止本产品 (LC 347iVX, LC 353iVX)

警告：在使本产品离开视线以外之前，请始终将安全钥匙转至0。

1. 松开电机制动手柄以停止电机运转。

1. 按下控制板上的开/关按钮。显示屏上的所有 LED 灯和符号均熄灭。

1. 要拆下电池，请按下两个释放按钮，然后取下电池。

1. 如果电池电量不足，请为电池充电。有关更多信息，请参阅为电池充电在第725页上。

注意：如果您在几分钟内没有任何操作，本产品将自动断电。要再次启动产品，请参阅启动本产品(LC 347iVX, LC 353iVX)在第726页上。

为获得良好的作业效果

• 务必使用锐利的刀片。钝刀片会产生不规则的结果，且草的切割表面会变黄。此外，锐利的刀片比钝刀片更加节能。

• 修剪高度不得超过草长的 1 / 3 。从较高的修剪高度开始切割。检查结果，将修剪高度降低到合适的水平。如果草非常长，请缓慢前进，必要时切割2次。

• 每次的修剪方向不应相同，以防止草坪上出现条纹。

• 保持切割防护盖干净。切割防护盖内侧积聚草和污垢会降低切割效果。请参阅清洁产品在第729页上。

在未连接集草袋或地面覆盖插件的情况下割草

• 抬起后盖，拆下集草袋。
• 如果已连接地面覆盖插件和覆盖刀片，请将其卸下。
• 在操作本产品之前，关闭后盖。

在操作本产品时，割下的草将在后盖下方排出。

维护

介绍

警告：进行维护之前，您必须阅读并理解安全须知章节。

要对本产品执行任何保养和维修工作，都需要经过特殊培训。我们承诺提供专业的维修和保养。如果您的经销商不是保养代理商，请联系该经营商以获取离您最近的保养代理商的信息。

有关更多详细信息，请参阅 www.husqvarna.com。

维修时间表

维护间隔在产品每天使用的情况下计算得出。如果产品并非每天使用，维护间隔会有所不同。

有关 * 所标识的维护，请参阅 安全性在第 718 页上中的说明。

	每次使用	每月	每个季节
执行一般性检查 X
清洁本产品 X
检查启动禁止器* X
确保本产品上的安全装置无故障* X
检查切割设备 X
检查切割防护盖* X
检查电机制动手柄* X
确保开/关按钮工作正常且无故障 X
检查电池是否损坏 X
检查电池电量 X
确保电池上的释放按钮工作正常并将电池锁入本产品中	X
检查电池充电器是否损坏,确保其工作正常。		X
检查电池和本产品之间的连接。还要检查电池与电池充电器之间的连接。			X

进行一般性检查

• 确保产品上的螺母和螺钉都已拧紧。
• 确保产品上的电缆不会损坏。

清洁产品

- 用清洁的干布擦净塑料部件。

• 请勿用水清洁本产品。水会进入电池或电机，并导致短路或损坏本产品。
• 不要使用高压清洗机清洁产品。
• 不要直接用水冲洗马达。
• 用刷子清除树叶、草和污垢。

清洁电池和电池充电器

警告：切勿用水清洁电池或充电器。

• 在将电池放入电池充电器之前，确保电池和电池充电器清洁、干燥。
• 请使用压缩空气或软干布清洁电池端子。
• 请使用软干布清洁电池和电池充电器的表面。

润滑切割设备

警告：为防止意外启动，将安全钥匙转至0，拆下电池，然后等待至少5秒钟。

警告：维护切割设备时，请戴上保护手套。刀片非常锋利，很容易割到手。

1. 检查切割设备是否有损坏或裂痕。务必更换损坏的切割设备。
2. 检查刀片，查看是否损坏或变钝。

注意：必须在磨利后使刀片保持平衡。让维修中心磨利、更换和平衡刀片。如果您碰到障碍物导致本产品停止运转，请更换损坏的刀片。让维修中心评估刀片可以磨利还是必须更换。

更换刀片

有关正确的刀片类型，请参阅 技术参数在第 733 页上。

警告：用木块卡住刀片可防止您在更换刀片时手指受伤。当电机关闭时，刀片可以移动，手指可能夹在刀片和固定部件之间。

1. 使用木块卡住刀片。

1. 拆下刀片螺栓。
2. 拆下刀片。
3. 检查刀片支撑和刀片螺栓，查看是否有损坏。
4. 检查电机轴，确保其未弯曲。
5. 安装新刀片时，请将刀片的倾斜端指向切割防护盖的方向。

1. 确保刀片与电机轴中心对准。
2. 使用木块卡住刀片。安装弹簧垫片，并且用 23-28 Nm 扭矩拧紧螺丝和垫片。

警告：请佩戴耐磨手套。刀片非常锋利，很容易割到手。

1. 启动本产品以测试刀片。如果刀片未正确安装，则本产品中存在振动，或切割结果令人不满意。

故障排除

电池

电池上的LED原因 解决方案
绿色指示灯闪烁。电池电	压过低。给电池充电。请参阅	为电池充电在第725页上。
错误指示灯闪烁。电池电	量不足。给电池充电。请参阅	为电池充电在第725页上。
	工作环境温度过高或过低。	在5°C至40°C的温度下使用电池。
	过压。	确保电源电压与产品标牌上所示的电压一致。
		从电池充电器中取出电池。等待5秒钟,然后再次尝试为电池充电。如果问题仍然存在,请联系经授权的保养厂。
错误指示灯亮起。	电池的电压差过大(1V)。	请联系获得批准的保养厂。

电池充电器

电池充电器上的LED	原因 解决方案
错误指示灯闪烁。	工作环境温度过高或过低。	在5°C至40°C的温度下使用电池充电器。
错误指示灯亮起。请联系获得批准的保养厂。

草坪机

警告指示灯（错误指示灯）位于电池盖((LC 247i))下或控制面板((LC 347iVX, LC 353iVX))上。

问题 错误指示灯(闪烁次数)	原因 解决方案
错误指示灯闪烁。本产品工作不正常。	3	刀片卡住。将安全钥匙转到0以防止意外启动。取出电池并等待至少5秒钟。清除可能存在的障碍物,确保刀片可以自由旋转。如果问题仍然存在,请联系经授权的保养厂。
	5 电机速度下降过多,电机停止。	增加修剪高度。请参阅设置修剪高度在第724页上。
	6113	轮子或变速箱卡住。将安全钥匙转到0以防止意外启动。取出电池并等待至少5秒钟。清除可能存在的障碍物,确保轮子可自由旋转。如果问题仍然存在,请联系经授权的保养厂。
	10	电机控制过热。停止电机并等待,直至其冷却。
错误指示灯闪烁。本产品停止运行。	0 电池接头故障。检查电池接头。
	3 电机过载。增加修剪高度。请参阅	设置修剪高度在第724页上。
	8 电池电量不足。给电池充电。请参阅	为电池充电在第725页上。
	9	电池故障或电池无信号。将电池正确装入本产品,并检查电池接头。如果电池上的错误指示灯闪烁,请参阅电池在第731页上。
	12 启动步骤不正确。电机启动前,电机制动手柄啮合。	松开电机制动手柄,等待大约5秒。再次按下电机制动手柄以启动产品。
其它错误。	如果出现其他错误,请将安全钥匙转至0,取下电池并联系获得批准的保养厂。

运输、存放和废弃处理

引言

警告：为防止在运输过程中意外启动，将安全钥匙转至“0”，取下电池，然后等待至少5秒钟。

将产品置于运输位置

• 危险品法律要求适用于本产品所含的锂离子电池。
• 对于商业运输，必须遵守包装和标签上的特殊要求。
• 当您准备运输产品时，请确保遵守有关危险品的法规。当地法规可能适用。
• 运输之前务必取下电池。
• 将胶带贴在电池接头上，并确保在运输过程中电池无法移动。
• 运输期间请固定好本产品。

存放

- 等产品冷却后再将其存放。

- 进行存放之前务必取下电池。

- 为了防止意外事故，请确保在存放期间电池未连接到本产品。

- 将电池充电器存放于密闭干燥的位置。

- 将电池和电池充电器存放于干燥、无湿气或结霜的位置。

- 在存储期间从电池充电器中断开电池的连接。

- 不要将电池存放在容易积聚静电的位置。严禁将电池存放在金属盒中。

- 在 -10^ C 至 40^ C 的环境温度中存放产品。

- 在 5^ C 至 25^ C 的环境温度中存放电池，并避免阳光直射。

- 在 5^ C 至 45^ C 的环境温度中存放电池充电器，并避免阳光直射。

- 确保电池在长期存放之前充电至 30% - 50% 电量。

- 将本产品、电池和电池充电器存放在上锁区域，防止儿童和未经批准的人取用。

- 清洁产品并确保集草袋已空。

- 只能执行本操作手册中说明的维护程序。请参阅 维护在第 729 页上。

- 在长期存放本产品之前，应进行全面的保养。

废弃处理

本产品或其包装上的符号指示不能将本产品当作生活垃圾进行处理。必须将其送交相应的回收站以回收利用电气和电子设备。

对本产品进行不当的废物管理可能会对环境和人身造成负面影响，请确保正确处理本产品，避免发生此类问题。有关回收本产品的详细信息，请与当地相关管理部门、生活垃圾服务机构或销售本产品的商店联系。

	LC 247i LC 347iVX LC	353iVX
割草电机
电机类型 BLDC(无刷型)36V BLDC(无刷型)36V BLDC(无刷型)36V
电机转速-节能,rpm 2600/分钟 2600/分钟 2600/分钟
电机转速-标称,rpm 3000/分钟 3000/分钟 3000/分钟
电机转速-高负载,rpm 3500/分钟 3500/分钟	3500/分钟
电机输出-最大,kW 0.96 0.96 1.05
电机输出-标称,kW 0.75 0.75 0.9
驱动马达
电机输出-标称,kW 不适用 0.25 0.25
自行移动速度,km/h 不适用 3.0-4.5 3.0-4.5
速度调节杆 不适用 4 4
重量
无袋重量(不含电池),kg 24.5 26	28
含袋重量(含2节BLi30),kg	30.5 32.0 34.5
电池
电池类型 Husqvarna 电池系列
电池工作时间
电池工作时间,分钟,启用SavE模式(空运转),使用一节Husqvarna 7.7 Ah电池(Bli30)。	62 62 46
电池工作时间,分钟,启用标准模式(空运转),使用一节Husqvarna 7.7 Ah电池(Bli30)。	43 43 28
噪音释放 ^114
声功率级(测量值),dB(A)94 94 97
声功率级(保证值, L_WA ),dB(A)95 95 98
声压级 ^115
操作员耳旁的声压级,dB(A)82 82 86
振动水平 ^116
手柄, m/s^2	0.42 0.42 2.64
切割设备
修剪高度,mm 20-75 mm 20-75 mm 20-75 mm
修剪宽度,cm 47 47 53
刀片标准	收集5905934-10	收集5905934-10	收集5940757-10
刀片附件覆盖5907010-10覆盖5907010-10	覆盖5950072-10
集草袋容量,升55 55 60

Bluetooth®射频数据 LC 247i LC 347iVX LC 353iVX
频段,GHz 不适用	2.4-2.4835 2.4-2.4835
输出功率,最大值 (dBm)	不适用	4

认可电池	类型	电池容量,Ah	电压,V	重量,lb/kg
BLi20	锂离子电池	4.0	36	2.6/1.2
BLi30	锂离子电池	7.7	36	4.2/1.9

指定 BLi 电池允许使用的充电器	输入电压,V	频率,Hz	功率(W)
QC80	100-240	50-60	80

114 环境噪音排放以声功率 (L_WA) 量测，符合EC指导文件2000/14/EC的要求。
115 报告的噪音声压级数据具有 1.5 dB(A) 的不确定度系数 (K)。
116 报告的振动水平数据具有 1.5 m/s^2 的不确定度系数 (K)。标称振动总值依据 EN 62841-4-3 标准附录 I 进行测量，可用于比较不同的机器以及用于初步评估暴露情况。

指定 BLi 电池允许使用的充电器	输入电压,V	频率,Hz	功率 (W)
40-C80 100-240 50-60 68.8
QC250 100-240 50-60 250

一致性声明

欧盟一致性声明

我们 Husqvarna AB, SE-561 82 Huskvarna,

Sweden，电话：[phone]）谨此声明，本产品：

说明 草坪机
品牌 Husqvarna
类型/型号 LC 247i
标识 2021 及以后的序列号

完全符合以下欧盟指令和法规的要求，我们对此负有唯一的责任：

指令/法规 说明
2006/42/EC “关于机械”
2014/30/EU “关于电磁兼容性”
2000/14/EC “关于环境噪音排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质的指令”

并适用以下标准和/或技术规格：EN

62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021,

EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN

55014-2:2015, EN IEC 63000:2018。

AB, Box 7035, SE-750 07 Uppsala 已对上述产品进行了

认证，遵循的认证流程为欧洲理事会指令 2000/14/EC 的

合规评估流程：附录 VI。

有关噪音释放的信息，请参阅 技术参数在第 733 页上。

Huskvarna, 2021-12-01

$$ \Delta \cdot 2 m $$

Claes Losdal, Husqvarna AB 园艺产品开发经理

技术文档 负责人

欧盟一致性声明

我们 Husqvarna AB, SE-561 82 Huskvarna,

Sweden，电话：[phone]）谨此声明，本产品：

说明 草坪机
品牌 Husqvarna
类型/型号 LC 347iVX, LC 353iVX
标识	2021-12-01 及以后的序列号

完全符合以下欧盟指令和法规的要求，我们对此负有唯一的责任：

指令/法规 说明
2006/42/EC “关于机械”
2014/53/EU “关于无线电设备”
2000/14/EC “关于环境噪音排放”
2011/65/EU “关于在电气和电子设备中限制使用某些有害物质的指令”

并适用以下标准和/或技术规格：EN

62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4。

认证机构：0404，RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala 已对上述产品进行了认证，遵循的认证流程为欧洲理事会指令 2000/14/EC 的合规评估流程：附录 VI。

有关噪音释放的信息，请参阅 技术参数在第 733 页上。

Huskvarna, 2021-12-01

$$ \Delta \cdot 2 m $$

Claes Losdal, Husqvarna AB 园艺产品开发经理
技术文档 负责人

注册商标

Bluetooth® 文字标志和徽标是 Bluetooth SIG, inc. 所拥有的注册商标，Husqvarna 对这些标志的任何使用均获得了许可。

Husqvarna®

www.husqvarna.com

Original instructions Оригинални инструкции Původní pokyny Originale instruktioner Originalanweisungen Архікєє однієєς Instrucciones originales Originaaljuhend Alkuperäiset ohjeet Instructions d'origine Originalne upute Eredeti útmutatás Istruzioni originali 取扱説明書原本
