NÁVOD K OBSLUZE LC 247i HUSQVARNA

CS Návod k použití 54-77

DA Brugsanvisning 78-101

Odstraňování problémů.... 71
Přeprava, skladování a likvidace.... 73
Technické údaje....74
Prohlášení o shodě....76
Registrované ochranné známky.... 77

Úvod

Popis výrobku

Výrobek je rotační sekačka na trávu s pěší obsluhou. Koš na trávu slouží ke sběru posečené trávy. Chcete-li otevřít zadní výhoz trávy, sejměte koš na trávu. Připevněte mulčovací sadu (příslušenství), chcete-li používat posečenou trávu jako hnojivo.

Zamýšlené použití

Výrobek používejte k sečení trávy. K jiným činnostem výrobek nepoužívejte.

LC 347iVX LC 353iVX LC 247i 1 2 3 22 4 5 18 12 9 8 23 24 25 27 1 15 14 13 11 26 20 21 19 12 10 16 28 17

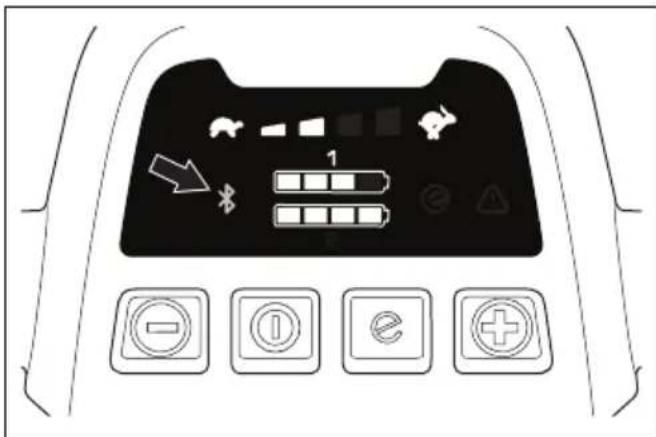

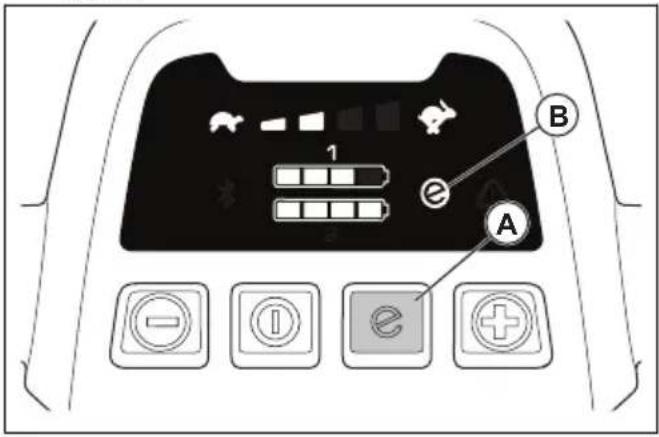

1. Ovládací panel (LC 347iVX, LC 353iVX)
2. Rukojeť brzdy motoru
3. Inhibitor spuštění
4. Koš na trávu
5. Zadní kryt
6. Bezpečnostní klíček

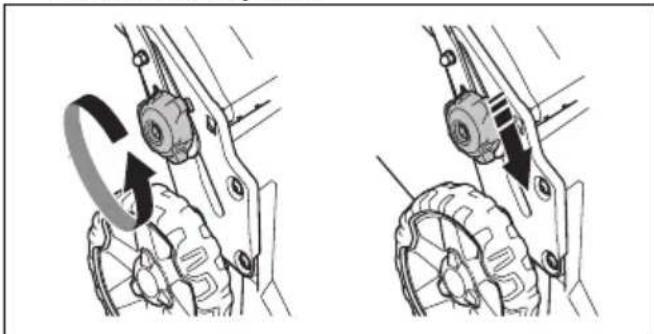

7. Knoflík řídítek
8. Kryt baterie

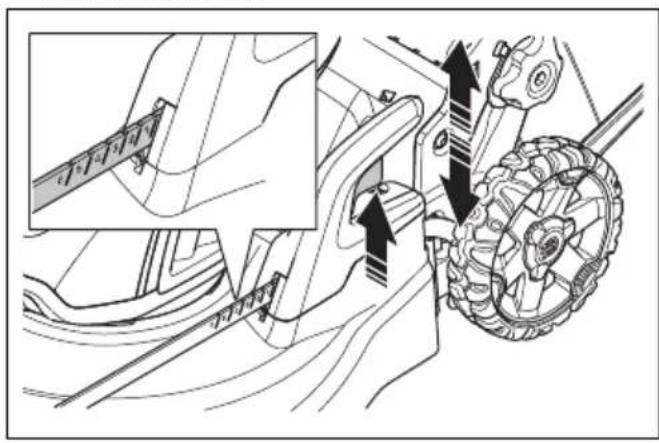

9. Ovladač výšky sečení
10. Tlačítko ZAP/VYP
11. Kontrolka bezdrátové technologie Bluetooth®
12. Zvedací rukojet'
13. Kontrolka funkce SavE
14. Kontrolka baterie

15. Ukazatel rychlosti (LC 347iVX, LC 353iVX)

16. Tlačitko snížení rychlosti (LC 347iVX, LC 353iVX)

17. Tlačítko zvýšení rychlosti (LC 347iVX, LC 353iVX)
18. Symboly
19. Kryt žacího ústrojí
20. Návod k používání
21. Typový štítek
22. Páka pojezdu (LC 347iVX, LC 353iVX)
23. Nabíječka baterie (příslušenství)

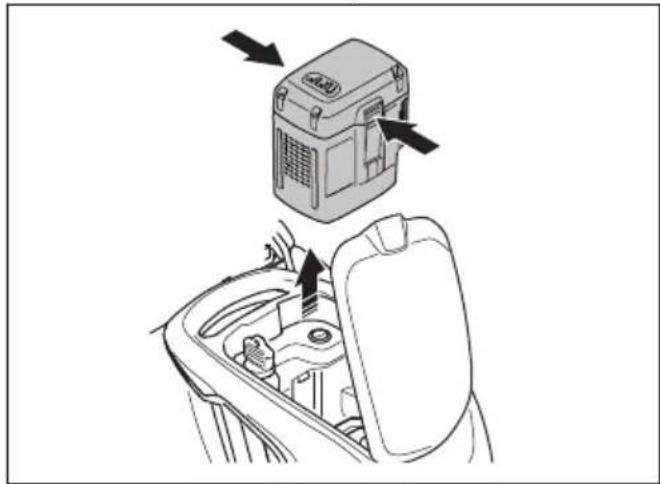

24. Baterie (příslušenství)
25. Chybová kontrolka LED (LC 247i)
26. Chybová kontrolka LED (LC 347iVX, LC 353iVX)
27. Tlačitko SavE (LC 247i)
28. Tlačitko SavE (LC 347iVX, LC 353iVX)

Symboly na výrobku

výrobku je uvedena v části Technické údaje na strani 74a na štítku.

VAROVÁNÍ

Přečtěte si pokyny.

VAROVÁNÍ – Dávejte pozor na odmrštěné předměty.

Udržujte dostatečnou vzdálenost od okolních osob.

VAROVÁNÍ – Ruce a nohy udržujte mimo dosah nožů.

VAROVÁNÍ – Před údržbou odpojte baterii.

Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických a elektronických zařízení.

Výrobek odpovídá příslušným směrnicím ES.

Štítek s emisemi hluku do okolí podle směrnic a předpisů EU a Spojeného království. Garantovaná hladina akustického výkonu tohoto

IPX1

Výrobek je chráněn proti kapající vodě.

Uvolněním rukojeti brzdy motoru zastavíte.

Skenovatelný kód

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavku pro určité obchodní trhy.

Štítek na výrobku

NEBEZPEČÍ – Udržujte ruce a nohy z dosahu.

Odpovědnost za výrobek

Jak uvádí zákon o odpovědnosti za výrobek, neneseme odpovědnost za žádnou škodu způsobenou našim výrobkem, pokud:

• byl výrobek nesprávně opraven.
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Povšimněte si: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecná bezpečnostní upozornění k výrobku

VÝSTRAHA: Prohlédněte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje dodané s tímto výrobkem. Při nedodržení některého z pokynů uvedených níže může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.

Uložte si veškerá upozornění a pokyny pro použití v budoucnu. Termín „výrobek“ v upozorněních označuje přístroj napájený ze sítě (kabelem) nebo napájený baterií (bezdrátový).

Bezpečnost pracovního prostoru

• Udržujte pracovní prostor čistý a dobře osvětlený. Přeplněné či tmavé prostory nahrávají nehodám.
• Nepoužívejte produkt ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů či prachu. Výrobek vytváří jiskry, které mohou zapálit prach nebo výpary.
• Při práci s výrobkem musí být děti i okolostojící osoby v dostatečné vzdálenosti. Rozptylení může způsobit, že ztratíte kontrolu nad nástrojem.

Bezpečnost při používání el. energie

• Zástrčky výrobku musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. U uzemněných výrobků nepoužívejte žádné adapté. Původní zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
• Zabraňte tělesnému kontaktu s uzemněnými povrchy, např. trubkami, radiátory, sporáky a chladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu el. proudem.
• Výrobek nevystavujte dešti ani vlhku. Vniknutí vody do výrobku zvyšuje nebezpečí úrazu elektrickým proudem.

• Nezacházejte hrubě s napájecím kabelem. Výrobek nikdy nenoste za kabel. Za kabel netahejte a výrobek neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškodťe ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

• Při používání výrobku venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat s výrobkem ve vlhkém prostředí, použijte zdroj s proudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s výrobkem dávejte pozor, sledujte, co děláte, a používejte zdravý rozum. Výrobek nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Při práci s výrobkem stačí okamžik nepozornosti a následkem může být vážný úraz.
• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné vybavení, např. protiprachová maska, neklouzavá ochranná obuv, přilba nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.
• Zabraňte náhodnému spuštění. Před připojením ke zdroji napájení nebo vložením baterií, zvednutím nebo přenášením výrobku se přesvědčte, že je vypínač v poloze vypnuto. Přenášení výrobku s prstem na spínači nebo připojování výrobku se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.
• Před zapnutím výrobku odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části výrobku může způsobit úraz.
• Nenatahujte se příliš daleko. Neustále pevně stůjte a držte rovnováhu. Budete tak mít lepší kontrolu nad výrobkem v neočekávaných situacích.
• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy a oděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.
• Pokud jsou zařízení přizpůsobena pro připojení odsávačů a lapačů prachu, musí být připojeny a správně použity. Použitím lapačů prachu snižujete rizika spojená s výskytem prachu.
• Nedovolte, aby rutina nabytá častým používáním výrobku způsobila, že začnete být neopatrní a budete ignorovat bezpečnostní zásady při zacházení s výrobkem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy.

Použití výrobku a péče o výrobek

• Výrobek nepřetěžujte. Používejte výrobek, který je pro danou aplikaci určený. Takový výrobek vykoná práci lépe, bezpečněji a rychlostí, pro kterou byl navržen.
• Výrobek nepoužívejte, pokud nefunguje přepínač pro zapnutí a vypnutí. Každý výrobek, který nelze ovládat přepínačem, je nebezpečný a musí být opraven.
• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením elektrického nástroje odpojte zástrčku od napájení nebo z výrobku

vytáhněte baterie, pokud je to možné. Taková preventivní bezpečnostní opatření snižují riziko náhodného spuštění výrobku.

• Nepoužívaný výrobek ukládejte mimo dosah dětí a nedovolte, aby s ním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod k použití. Výrobky jsou v rukou neproškolených uživatelů nebezpečné.
• Provádějte údržbu výrobku a příslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz výrobku. Pokud je výrobek poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou výrobků.
• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací nástroje s ostrým ostrím jsou méně náchylné k „zakousnutí“ a snadněji se ovládají.
• Používejte výrobek, příslušenství a další části podle těchto pokynů. V úvahu je třeba brát pracovní podmínky a prováděnou práci. Použití výrobku k jinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.
• Rukojeti a uchopovací plochy udržujte suché, čisté a bez zbytků oleje a maziva. Kluzké rukojeti a uchopovací plochy neumožňují bezpečné ovládání a v neočekávaných situacích může dojít ke ztrátě kontroly.

Servis

• Servis výrobku smí provádět pouze kvalifikovaná osoba za použití identických náhradních součástek. To zajistí udržení bezpečnosti výrobku.
• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis.

Použití nástrojů napájených z baterie a péče o ně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.
• Výrobky používejte pouze s příslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu a požáru.
• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít k popáleninám nebo k požáru.
  • V nevhodných podmínkách může dojít k vytečení kapaliny z baterie; vyvarujte se kontaktu s kapalinou. Pokud dojde k náhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá

z baterie může způsobit podráždění nebo popáleniny.

• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí k požáru, výbuchu nebo nebezpečí poranění.
• Nevystavuje baterii ani nástroj ohni a nadměrným teplotám. Vystavení ohni a teplotám nad 130 °C / 265°F může způsobit explozi.
• Dodržujte veškeré pokyny k nabíjení a nenabíjejte baterii ani nástroj mimo rozsah teplot uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie a zvýšené nebezpečí požáru.

Bezpečnostní upozornění pro sekačku

• Sekačku nepoužívejte při špatném počasí, zvlášť pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.
• Důkladně zkontrolujte, zda se v prostoru, kde chcete sekačku používat, nenachází žádná zvířata. Během provozu sekačky může dojít ke zranění divoké zvěře.
• Důkladně zkontrolujte prostor, kde chcete sekačku používat, a odstraňte kameny, klacky, dráty, kosti a další předměty. Odmrštěné předměty mohou způsobit zranění.
• Před použitím sekačky vždy vizuálně zkontrolujte, zda nejsou nůž a sestava nože opotrebené nebo poškozené. Opotrebené nebo poškozené součásti zvyšují riziko poranění.
• Před použitím zkontrolujte, zda nejsou poškozené nebo zpuchřelé přívodní a prodlužovací kabely. Sekačku nepoužívejte s poškozenými nebo opotřebenými kabely. Pokud dojde k poškození nebo opotřebení kabelu během používání, vypněte sekačku a nedotýkejte se kabeláže před odpojením od zdroje napájení. Během používání poškozeného přívodního nebo prodlužovacího kabelu může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.
• Často kontrolujte, zda není koš na trávu opotřebený nebo poškozený. Opotřebený nebo poškozený koš na trávu může zvýšit riziko úrazu.
• Ochranné kryty stroje musí být vždy připevněny. Ochranné kryty musí být v pořádku a správně připevněny. Pokud je ochranný kryt uvolněný, poškozený nebo nefunguje správně, může dojít ke zranění.
• Všechny větrací otvory udržujte čisté. Ucpané větrací otvory mohou způsobit přehřátí nebo požár.
• Při manipulaci se sekačkou noste vždy ochrannou protiskluzovou obuv. Sekačku neprovozujte naboso nebo v otevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu s pohybujícím se nožem.

• Při sečení vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.

• Sekačkou nesekejte mokrou trávu. Stroj používejte za chůze, nikdy za běhu. Snížíte tak riziko uklouznutí, pádu a možného úrazu.

• Nepoužívejte sekačku na příliš strmých svazích. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem a nikdy ne do kopce nebo z kopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu a možného úrazu.
• Při couvání nebo přitahování sekačky k sobě buďte zvlášťe opatrní. Vždy dávejte pozor na své okolí. Tím snížíte riziko zakopnutí během provozu.
• Přívodní kabel udržujte z dosahu nožů. Během používání poškozeného přívodního kabelu může dojít k úrazu elektrickým proudem, požáru nebo vážnému poranění.
• V případě zamotání nebo poškození kabelu přístroj vypněte a odpojte zástrčku ze zásuvky. Zamotané nebo poškozené kabely zvyšují nebezpečí úrazu elektrickým proudem.
• Nedotýkejte se nožů ani jiných pohyblivých nebezpečných součástí, dokud se nezastaví. Tím snížíte riziko poranění pohyblivými součástmi.
• Před odstraněním uvízlého materiálu nebo čištěním sekačky se ujistěte, že je vše vypnuto a napájecí kabel je odpojen. Nečekané spuštění sekačky může způsobit vážné zranění.

Proudový chránič

- Používejte zásuvku chráněnou proudovým chráničem s vypínacím proudem nepřesahujícím 30 mA.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.

• Budte stále opatrní a používejte zdravý rozum. Nejste-li si jisti, jak ovládat výrobek ve zvláštních situacích, vypněte jej a promluvte si s prodejcem Husqvarna, než budete pokračovat v práci.

• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku.

• Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení používaly. Věk obsluhy může být omezen místními předpisy.
• Vždy sledujte osoby s fyzickým nebo mentálním postižením při práci s výrobkem. Vždy musí být přítomna zodpovědná dospělá osoba.
• Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.
• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnost práce

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek používejte výhradně k sečení trávy. Není dovoleno používat výrobek k jiným činnostem.
• Používejte osobní ochranné pomůcky. Další informace jsou uvedeny v části Osobní ochranné prostředky na strani 60.
• Ujistěte se, že víte, jak v případě nouze rychle zastavit motor.
• Neprovozujte výrobek v dešti a vlhku. Nebezpečí úrazu elektrickým proudem se zvyšuje, přijde-li výrobek do styku s vodou.
• Neprovozujte výrobek, pokud není správně namontovaný nůž a všechny kryty. V opačném případě by se mohl nůž uvolnit a způsobit zranění osob.
• Zajistěte, aby nůž nenarazil do předmětů, jako jsou kameny a kořeny. Mohlo by dojít k poškození nože a ohnutí hřídele motoru. Ohnutý hřídel způsobuje velké vibrace a hrozí velmi vysoké riziko uvolnění nože.
• Pokud nůž narazí do nějakého předmětu nebo se objeví vibrace, okamžitě zastavte výrobek. Zastavte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii. Vyčkejte na zastavení pohyblivých součástí. Zkontrolujte, zda není výrobek poškozený. Povolené díly dotáhněte. Opravte závady a vyměňte poškozené díly. Opravy by měl provést schválený servis.
• Po nastartování motoru nikdy nepřipevňujte rukojeť brzdy motoru trvale k rukojeti sekačky.
• Umístěte výrobek na stabilní, rovný povrch a nastartujte jej. Zkontrolujte, zda nůž nemůže přijít do kontaktu se zemí nebo cizími objekty.

• Při provozu vždy stůjte za výrobkem.

• Při provozu nechte všechna kola spočívat na zemi a držte rukojet' oběma rukama. Ruce a nohy udržujte mimo dosah rotujících břitů.

• Výrobek nenaklánějte při spouštění motoru nebo během provozu.
• Bud'te opatrní při tažení výrobku dozadu.
• Nikdy výrobek nezvedejte, když je spuštěný motor. Pokud musíte výrobek zvednout, nejprve vypněte motor, otočte bezpečnostní klíček do polohy 0 a vyjměte baterii.
• Při provozování výrobku nechod'te směrem dozadu.
• Vypněte motor, pokud je nutné výrobek naklonit kvůli přepravě nebo před přejezdem ploch bez trávy, jako jsou cesty ze štěrku, kamenů nebo asfaltu.
• Neběhejte s výrobkem, když je spuštěný motor. Při provozu výrobku vždy pouze chodťe.
• Před změnou výšky sečení vypněte motor. Nikdy neupravujte nastavení při spuštěném motoru.
• Nikdy nenechte výrobek se spuštěným motorem bez dozoru. Vypněte motor a ujistěte se, že se žací ústrojí neotáčí.
• Vibrace spuštěného výrobku se mohou lišit od hodnoty uvedené v části Technické údaje na strani 74. Rozdíl způsobují různá použití výrobku. Pokud výrobek provozujete často nebo po delší časové intervaly, dělejte pravidelné přestávky, abyste předešli zraněním způsobeným vibracemi.

Bezpečnostní pokyny pro provoz

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Při určitých činnostech používejte ochranné rukavice, například při nasazování, prohlídce nebo čištění žacího ústrojí.
• Doporučujeme používat ochranu sluchu.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek, jehož bezpečnostní zařízení jsou vadná!
• Neodstraňujte ani neupravujte bezpečnostní zařízení.

- Pravidelně kontrolujte bezpečnostní zařízení. Pokud je zařízení vadné, obrat'te se na servis Husqvarna.

Kontrola krytu žacího ústrojí

Kryt žacího ústrojí snižuje vibrace výrobku a snižuje nebezpečí poranění nožem.

- Zkontrolujte kryt žacího ústrojí, aby bylo zajištěno, že nevykazuje známky poškození, např. praskliny.

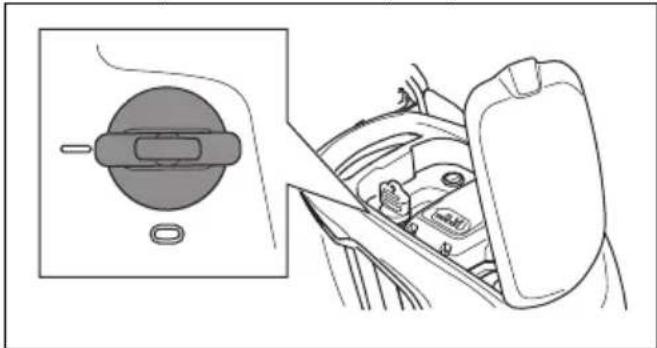

Kontrola bezpečnostního klíčku

Bezpečnostní klíček se nachází pod víkem baterie. Bezpečnostní klíček připojuje baterii, která slouží jako napájecí zdroj motoru.

• Kontrolu funkce bezpečnostního klíčku provedete spuštěním a vypnutím motoru.
• V případě správné funkce bezpečnostního klíčku se motor spustí, pouze když je klíček otočený do polohy 1.

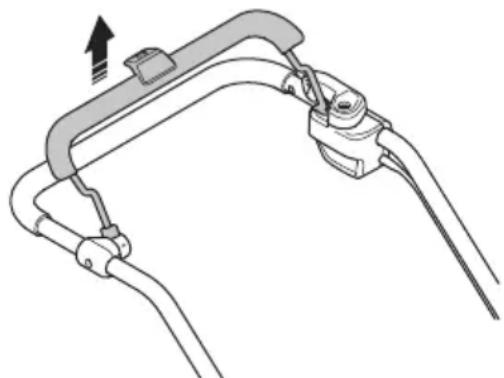

Rukojeť brzdy motoru slouží k zastavení motoru. Když uvolníte rukojeť brzdy motoru, motor se zastaví.

• Nastartujte výrobek. Další informace jsou uvedeny v části Provoz na strani 63.
• Uvolněte rukojeť brzdy motoru.

- Ujistěte se, že se výrobek zastavil. Pokud se motor nevypne během 3 sekund, požádejte schváleného servisního pracovníka Husqvarna o seřízení brzdy motoru.

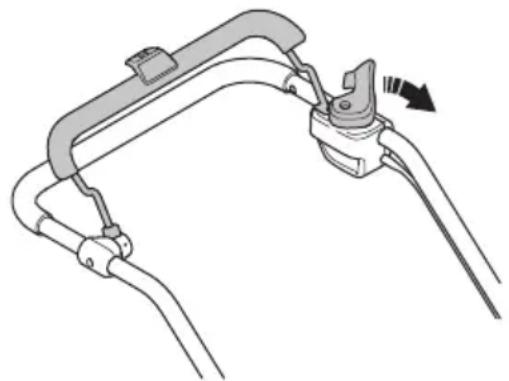

Kontrola inhibitoru spuštění

Provedte kontrolu inhibitoru spustění a ujistěte se, že brání provozu motoru.

1. Zatlačte rukojeť brzdy motoru směrem k řídítkům. Inhibitor spuštění přeruší pohyb.
2. Zatlačte inhibitor spuštění směrem ven.

1. Uvolněte inhibitor spuštění a ujistěte se, že se vrátí do své výchozí polohy.

Bezpečnostní pokyny týkající se akumulátorů

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Dobíjecí baterie Husqvarna používejte jako zdroj napájení pouze pro související produkty Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.
• Nepoužívejte baterie, které nejsou určené k dobíjení.
• Nebezpečí úrazu elektrickým proudem. Vývody baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovům. Může to způsobit zkrat akumulátoru.
• Nevkládejte do větracích otvorů baterie žádné předměty.
• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může explodovat a způsobit popáleniny a/nebo chemické popáleniny.
• Chraňte baterii před deštěm a vlhkým prostředím.
• Chraňte baterii před mikrovlnami a vysokým tlakem.
• Baterii nikdy nerozebírejte nebo nerozbíjejte.
• Pokud baterie netěsní, kapalina nesmí přijít do styku s kůží a očima. Po styku s kapalinou omyjte zasaženou oblast velkým množstvím vody a získejte lékařskou pomoc.
• Baterii ve výrobku používejte pouze při okolních teplotách v rozsahu 5 až 40 °C.
• Nabíječku baterií používejte pouze při okolních teplotách v rozsahu 5 a 40 °C.

• Baterie se nebude nabíjet, pokud je její teplota vyšší než 50 °C.

• Baterii ani nabíječku baterií nečistěte vodou. Další informace jsou uvedeny v části Čištění baterie nebo nabíječky baterií na strani 70.

• Nepoužívejte vadnou nebo poškozenou baterii.
• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, mince nebo šperky.

Bezpečnostní pokyny pro nabíječku baterií

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nabíječku baterií QC používejte pouze pro nabíjení náhradních baterií Husqvarna.
• Hrozí nebezpečí zkratu a úrazu elektrickým proudem. Nevkládejte do větracích otvorů nabíječky žádné předměty. Nabíječku baterií nerozebírejte. Nepřipojujte nabíjecí vývody ke kovovým předmětům. Používejte schválenou elektrickou zásuvku.
• Tento výrobek vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních či pasivních implantovaných lékařských přístrojů. Za účelem snížení rizika možného zranění nebo smrtelného úrazu doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím výrobku s lékařem a s výrobcem implantovaného lékařského přístroje.
• Pravidelně kontrolujte, zda není napájecí kabel poškozený a nejsou na něm praskliny.
• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.
• Uchovávejte napájecí kabel a prodlužovací šnůry mimo dosah vody, oleje a ostrých okrajů. Dejte pozor, aby nebyl kabel přivřen ve dveřích, nezachytil se za plot a podobně. Mohlo by dojít k probíjení nabíječky.
• Nabíječku baterií nečistěte vodou.
• Nabíječku baterií smí používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi či znalostmi pod dozorem odpovědné osoby, nebo pokud jim takováto osoba poskytne pokyny, které zajistí, že budou nabíječku používat bezpečným způsobem. Děti si s nabíječkou nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.
• V nabíječce nenabíjejte baterie, které nejsou určeny k opětovnému dobíjení.
• Nabíječku nepoužívejte v blízkosti hořlavých nebo korozivních materiálů. Nabíječku baterií nezakrývejte. V případě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.
• Nepoužívejte vadnou nebo poškozenou nabíječku.

- Baterii nabíjejte pouze uvnitř, a to v dobře odvětrané místnosti a mimo dosah slunečních paprsků. Nenabíjejte baterii ve vlhkém prostředí.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Neúmyslnému spuštění během údržby můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0 a vyjmete baterii. Před započetím údržby vyčkejte minimálně 5 sekund.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání. Rozsáhlejší zásahy a profesionální opravy musí provést schválený servisní pracovník. Pro další informace se obrat'te na nejbližšího servisního pracovníka.

• Správným provedením údržby zvýšíte životnost výrobku a snížíte nebezpečí nehod.

• Poškozené, opotřebené či prasklé součásti vyměňte. Vždy používejte originální náhradní díly od výrobce. Jiné náhradní díly mohou výrobek poškodit a zvýšit riziko nehod.

• Abyste zabránili zranění, neodstraňujte ani neupravujte bezpečnostní zařízení.
• Při manipulaci s žacím ústrojím používejte silné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.
• Pro dosažení nejlepšího výsledku a bezpečnosti zajistěte, aby byla ostří nože čistá a ostrá.
• Zajistěte pravidelné kontroly a provádění potřebného seřízení a oprav výrobku u servisního pracovníka.
• Dodržujte pokyny pro výměnu příslušenství. Používejte výhradně příslušenství od výrobce.
• Pokud není výrobek, baterie a nabíječka baterií právě v provozu, uchovávejte je samostatně v suchém, vnitřním a uzamčeném prostoru. Zajistěte, aby k výrobku, baterii či nabíječce baterií neměly přístup děti ani nepovolané osoby.

Montáž

Úvod

VÝSTRAHA: Před montáží produktu si pročtěte kapitolu bezpečnosti.

VÝSTRAHA: Neúmyslnému spuštění během montáže můžete zabránit tím, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

Nastavení rukojeti

1. Povolte spodní matice.
2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

1. Nastavte výšku rukojeti do jedné ze 2 dostupných poloh.

2. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

CLICK!

1. Knoflíky rádně utáhněte.

Montáž koše na trávu

1. Vložte rám do koše na trávu tak, aby pevná část koše směrovala dolů. Dbejte na to, aby bylo madlo rámu na venkovní straně koše.

1. Nasad'te spodní část rámu do drážky na spodní straně koše na trávu.

2. Připevněte koš na trávu k rámu pomocí svorek.

1. Zvedněte zadní kryt.

2. Upevněte sběrací koš k hornímu okraji podvozku.

3. Umístěte dolní část koše na trávu do kanálu výhozu trávy.

Montáž mulčovací vložky (příslušenství)

1. Zvedněte zadní kryt a vyjměte koš na trávu.
2. Vložte do kanálu výhozu trávy mulčovací vložku.

1. Nahrad'te nůž mulčovacím nožem dodaným s mulčovací sadou. Další informace naleznete v části Postup výměny nože na strani 70.

Provoz

Úvod

VÝSTRAHA: Před používáním produktu je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začit používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Informace Bluetooth ^® (LC 347iVX, LC 353iVX)

Bezdrátová technologie Bluetooth®

Symbol bezdrátové technologie Bluetooth® se rozsvítí, když je vaše mobilní zařízení připojeno k výrobku.

Nastavení výrobku do provozní polohy

1. Sklopte rukojeť do vzpřímené polohy.

1. Posuňte knoflíky směrem k rukojeti, dokud se nezastaví a neuslyšíte cvaknutí.

CLICK!

1. Knoflíky rádně utáhněte.

VÝSTRAHA: Nepoužívejte výrobek, pokud nejsou řídítka zcela vyklopena a nastavena do jedné z příslušných provozních poloh nastavení výšky. Další informace naleznete v části Nastavení rukojeti na strani 62.

Nastavení výšky sečení

Výšku sečení lze nastavit v 6 úrovních.

1. Chcete-li výšku sečení snížit, posuňte páku pro nastavení výšky sečení dolů.

2. Chcete-li výšku sečení zvýšit, posuňte páku pro nastavení výšky sečení nahoru.

VAROVÁNÍ: Nenastavujte výšku sečení příliš nízko. V případě, že není povrch trávníku rovný, mohou nože přijít do styku se zemí.

Baterie

VÝSTRAHA: Před použitím baterie je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti. Rovněž je nezbytné, abyste si přečetli a pochopili návod k používání baterie a nabíječky baterií.

Baterii i nabíječku skladujte za správné okolní teploty.

	Okolní teplota
Provoz baterie 5 až 40 °C
Nabíjení baterie 5 až 40 °C

Stav baterie

Displej ukazuje zbývající kapacitu baterie a zda došlo k problémům s baterií. Kapacita baterie se zobrazuje 5 sekund po vypnutí produktu nebo po stisku tlačítka ukazatele stavu baterie Pokud dojde k chybě, rozsvítí se na baterii výstražný symbol. Viz Baterie na strani 71.

1 2 3 4

Kontrolky LED	Stav baterie
Všechny kontrolky LED svítí	Plné nabití (75–100 %).
Kontrolky LED Stav baterie
Svítí kontrolky LED 1, LED 2, LED 3.	Nabití baterie je 50–75 %.
Svítí kontrolky LED 1, LED 2.	Nabití baterie je 25–50 %.
Svítí kontrolka LED 1. Baterie je nabitá na 0–20 %.
Bliká kontrolka LED 1. Baterie je vybitá. Nabijte baterii.

Nabití baterie

Před prvním použitím baterii nabijte. Baterie je při dodání zákazníkovi nabitá pouze na 30 %.

Povšimněte si: Nabíječka baterií musí být připojena ke zdroji o napětí a frekvenci uvedené na typovém štítku.

Pokud teplota baterie přesahuje 50 °C, baterie se nenabíjí. Před zahájením nabíjení zajistí nabíječka baterií snížení teploty baterie.

1. Připojte jeden konec napájecího kabelu nabíječky baterií do zásuvky na nabíječce baterií.
2. Připojte druhý konec napájecího kabelu nabíječky baterií do uzemněné elektrické zásuvky. Kontrolka LED na nabíječce baterií jednou zeleně blikne.

1. Vložte baterii do nabíječky baterií. Když je baterie správně připojená k nabíječce baterií, rozsvítí se na nabíječce zelené světlo.

1. Když svítí všechny kontrolky LED baterie, baterie je plně nabitá. Baterii nabíjejte maximálně po dobu 24 hodin.

2. Když nabíječku baterií odpojujete z elektrické zásuvky, tahejte za zástrčku, nikoliv za kabel.

3. Vyjměte baterii z nabíječky.

Stav nabíjení baterie

Lithium-iontové baterie Husqvarna lze nabíjet i používat bez ohledu na jejich úroveň nabití. Baterie není poškozená. I když plně nabitou baterii ponecháte v nabíječce, nedojde k poklesu jejího nabití.

LED displej Stav nabíjení
Bliká kontrolka LED 1. 0–25 %
Svítí kontrolka LED 1, bliká kontrolka LED 2.	25–50 %
Svítí kontrolky LED 1, LED 2, bliká kontrolka LED 3.	50–75 %
Svítí kontrolky LED 1, LED 2, LED 3, bliká kontrolka LED 4.	75–100 %
Svítí kontrolky LED 1, LED 2, LED 3, LED 4.	Plně nabitá

Spuštění výrobku (LC 247i)

1. Otevřete víko baterie.
2. Vložte nabitou baterii do některého z držáků baterie. Pro dosažení delší doby provozu vložte druhou nabitou baterii do druhého držáku baterie.
3. Otočte bezpečnostní klíček do polohy 1.

1. Postavte se za výrobek.

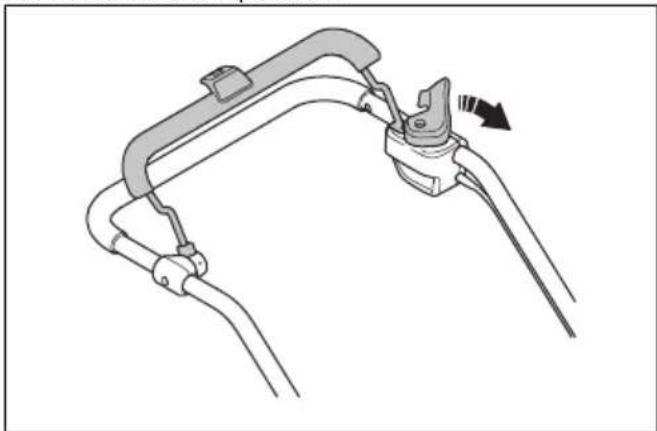

2. Povolte inhibitor spouštění.

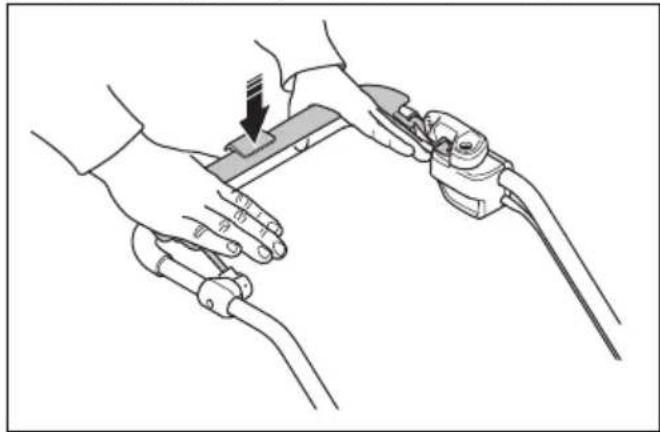

1. Zatlačte rukojet' brzdy motoru směrem k řídítkům.

Spuštění výrobku (LC 347iVX, LC 353iVX)

1. Otevřete víko baterie.
2. Vložte nabitou baterii do některého z držáků baterie. Pro dosažení delší doby provozu vložte druhou nabitou baterii do druhého držáku baterie.
3. Otočte bezpečnostní klíček do polohy 1.

1. Postavte se za výrobek.
2. Stiskněte tlačítko ZAP/VYP (A) na ovládacím panelu. Rozsvití se displej. Ukazatel stavu baterie (B) zobrazuje úroveň nabití obou baterii. Číslo baterie, která je používána k provozu, je zobrazeno vedle ukazatele stavu baterie. U modelů LC 347iVX, LC 353iVX se na displeji zobrazuje také nastavená rychlost.

A B 1

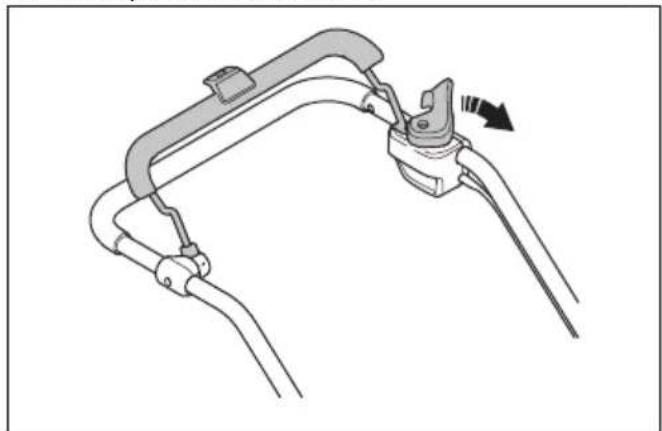

1. Povolte inhibitor spouštění.

1. Zatlačte rukojet' brzdy motoru směrem k řídítkům.

- Pojezd spustíte přitáhnutím páky pojezdu směrem k řídítkům.

- Stisknutím tlačítek + a - na ovládacím panelu lze nastavit 4 úrovně rychlosti pojezdu.

- V blízkosti překážek uvolněte páku pojezdu, aby se deaktivoval pohon.

Použití funkce SavE™ (LC 247i)

Výrobek má funkci úspory energie v bateriích (SavE™), která prodlužuje dobu provozu.

- Funkci zapnete stisknutím tlačítka SavE ^TM do pozice 1.

- Stisknutím tlačítka SavE ^TM do pozice 0 funkci vypnete.

Povšimněte si: Funkce SavE™ se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE™ se automaticky znovu zapne.

Použití funkce SavE™ (LC 347iVX, LC 353iVX)

Výrobek má funkci úspory energie v bateriích (SavE™), která prodlužuje dobu provozu.

1. Funkci zapnete stisknutím tlačítka SavE ^TM (A). Na displeji se rozsvítí symbol funkce SavE ^TM (B).
2. Opětovným stisknutím tlačítka SavE ^TM funkci vypnete. Symbol funkce SavE ^TM (B) na displeji zhasne.

1 e A B

Povšimněte si: Funkce SavE™ se vypne automaticky, pokud terénní podmínky vyžadují vyšší výkon. Jakmile to terénní podmínky dovolí, funkce SavE™ se automaticky znovu zapne.

Funkce vysokého zatížení

Když výrobek seká dlouhou či mokrou trávu, motor automaticky zvýší své otáčky. Když není režim vysokého zatížení potřeba, motor se vrátí do standardního režimu.

Automatické restartování

Během provozu se může nůž a motor dočasně zastavit z důvodu překážek, jako je například nahromadění trávy pod krytem žacího ústrojí. Pokud v takovém případě ponecháte stisknutou rukojeť brzdy motoru, výrobek se automaticky pokusí restartovat. Pokud se výrobek do 5 sekund nerestartuje, bude zřejmě nutné vyčistit žací ústrojí. Další informace naleznete v části Čištění výrobku na strani 69.

VÝSTRAHA: Před kontrolou stavu žacího ústrojí uvolněte rukojeť brzdy motoru, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a počkejte minimálně 5 sekund. Pokud byste pouze odstranili překážku provozu, hrozí riziko poranění náhodným spuštěním výrobku.

Zastavení výrobku (LC 247i)

VÝSTRAHA: Než ponecháte výrobek bez dozoru, otočte bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

1. Otevřete víko baterie a otočte bezpečnostní klíček do polohy 0.

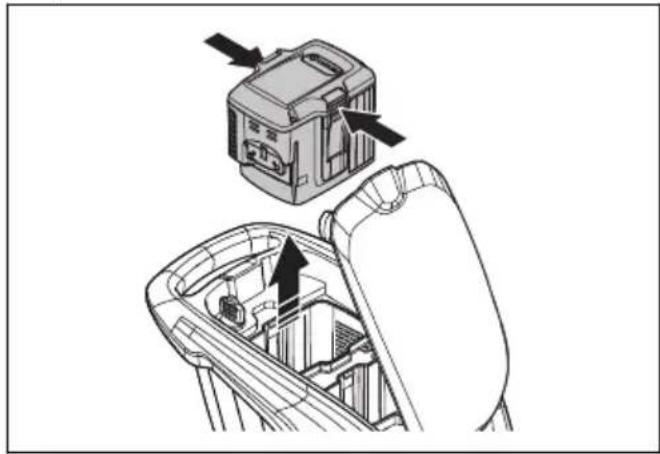

1. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro uvolnění baterie a baterii vytáhněte.

1. Pokud je baterie slabá, nabijte ji. Více informací je uvedeno v části Nabití baterie na straní 65.

Zastavení výrobku (LC 347iVX, LC 353iVX)

VÝSTRAHA: Než ponecháte výrobek bez dozoru, otočte bezpečnostní klíček do polohy 0.

1. Zastavte motor uvolněním rukojeti brzdy motoru.

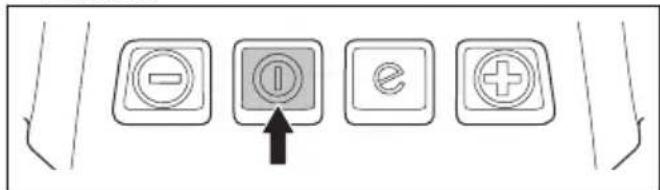

1. Stiskněte tlačitko ZAP/VYP na ovládacím panelu. Všechny kontrolky LED a symboly na displeji zhasnou.

1. Otevřete víko baterie a otočte bezpečnostní klíček do polohy 0.

1. Chcete-li baterii vyjmout, stiskněte dvě tlačítka pro uvolnění baterie a baterii vytáhněte.

1. Pokud je baterie slabá, nabijte ji. Více informací je uvedeno v části Nabití baterie na strani 65.

Povšimněte si: Výrobek se automaticky vypne, když s ním několik minut nepracujete. Znovu spust'te výrobek podle pokynů v části Spuštění výrobku (LC 347iVX, LC 353iVX) na strani 66.

Jak docílit dobrých výsledků

• Používejte vždy ostrý nůž. Při použití tupého nože je střih nepravidelný a posečený povrch trávy žloutne. Ostrý nůž také vyžaduje méně energie než tupý nůž.
• Nesekejte více než 13 výšky trávy. Nejprve sekejte se žacím ústrojím nastaveným vysoko. Zkontrolujte výsledek a případně snižte výšku sečení na požadovanou úroveň. Pokud je tráva velmi vysoká, jezděte pomalu a v případě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.
• Udržujte kryt žacího ústrojí čistý. Nahromaděná tráva a nečistoty na vnitřní straně krytu žacího ústrojí mohou snížit výsledek sečení. Další informace jsou uvedeny v části Čištění výrobku na strani 69

Sekání trávy bez koše na trávu nebo mulčovací vložky

- Zvedněte zadní kryt a vyjměte koš na trávu.

• Pokud je namontována mulčovací vložka a mulčovací nůž, odstraňte je.
• Než začnete s výrobkem pracovat, zavřete zadní kryt.

Při práci s výrobkem bude posečená tráva vylétávat pod zadním krytem.

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli a porozuměli kapitole o bezpečnosti.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu. Pokud neposkytuje prodejce servisní služby, požádejte jej o informace o nejbližším servisu.

Podrobnější informace jsou uvedeny v části www.husqvarna.com.

Plán údržby

Intervaly údržby se vypočítávají na základě každodenního používání výrobku. Intervaly se mění, není-li výrobek používán denně.

U údržby označené symbolem * vyhledejte pokyny v části Bezpečnost na strani 56.

	Každé použití	Měsíčně	Každou sezónu
Provedte běžnou kontrolu. X
Vyčistěte výrobek. X
Zkontrolujte inhibitor spuštění.* X
Zkontrolujte, zda nejsou vadná bezpečnostní zařízení výrobku.* X
Zkontrolujte žací ústrojí. X
Zkontrolujte kryt žacího ústrojí.* X
Zkontrolujte rukojeť brzdy motoru.* X
Zkontrolujte, že tlačitko ON/OFF (ZAP/VYP) funguje správně a není vadné. X
Zkontrolujte, zda není baterie poškozena. X
Zkontrolujte úroveň nabití baterie. X
Zkontrolujte, zda na baterii fungují tlačítka pro uvolnění baterie a zda drží baterii v produktu.	X
Zkontrolujte, zda není nabíječka baterií poškozena a ujistěte se, že funguje správně.		X
Zkontrolujte připojení mezi baterií a výrobkem. Rovněž zkontrolujte připojení mezi baterií a nabíječkou baterií.			X

Provedení běžné kontroly

• Zajistěte, aby byly matice a šrouby na výrobku správně dotažené.
• Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození.

Čištění výrobku

- Plastové části čistěte čistou a suchou utěrkou.

• Nečistěte výrobek vodou. Voda může proniknout do baterie nebo motoru a způsobit zkrat nebo poškození výrobku.
• K čištění výrobku nepoužívejte vodu pod vysokým tlakem.
• Motor nesmí být přímo oplachován vodou.
• Pomocí kartáče odstraňte listí, trávu a nečistoty.

Čištění baterie nebo nabíječky baterií

VÝSTRAHA: Baterii ani nabiječku baterií nečistěte vodou.

• Než vložíte baterii do nabíječky, zkontrolujte, zda jsou baterie a nabíječka baterie čisté a suché.
• Očistěte kontakty baterie stlačeným vzduchem nebo použijte měkkou a suchou utěrku.
• Očistěte povrch baterie a nabíječku baterie měkkou a suchou utěrkou.

Kontrola žacího ústrojí

VÝSTRAHA: Neúmyslnému spuštění můžete zabránit tak, že otočíte bezpečnostní klíček do polohy 0, vyjmete baterii a počkáte alespoň 5 sekund.

VÝSTRAHA: Při provádění údržby žacího ústrojí používejte ochranné rukavice. Nůž je velmi ostrý a může snadno dojít k pořezání.

1. Zkontrolujte žací ústrojí ohledně poškození a prasklin. Poškozené žací ústrojí vždy vyměňte.
2. Prohlédněte nůž a zkontrolujte, zda není poškozený nebo tupý.

Povšimněte si: Po ostření je nezbytné núž vyvážit. Výměnu, ostření a vyvážení nože svěřte servisnímu středisku. Dojde-li k nárazu do překážky, po kterém dochází k vypínání výrobku, vyměňte poškozený núž. O tom, zda je možné núž nabrousit či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup výměny nože

Informace o správném typu nože naleznete v části Technické údaje na strani 74.

VÝSTRAHA: Nůž zajistěte dřevěným špalíkem, abyste při výměně zabránili zranění prstů. Při vypnutém motoru lze nožem pohybovat a hrozí nebezpečí zachycení prstů mezi nožem a nepohyblivými součástmi.

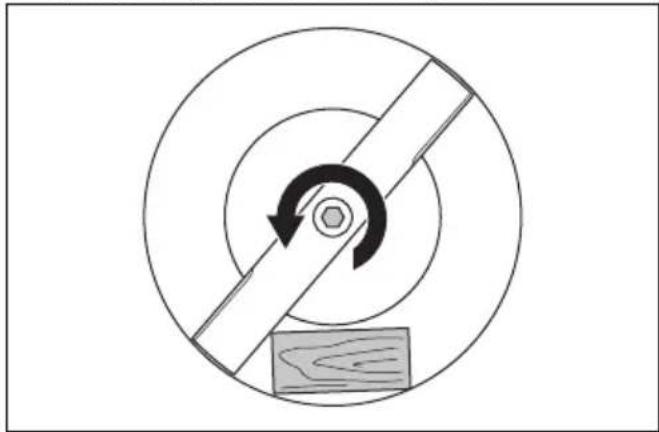

1. Zajistěte nůž pomocí dřevěného špalíku.

1. Demontujte šroub nože.
2. Demontujte nůž.
3. Prohlédněte držák nože a šroub nože a zkontrolujte, zda nejsou poškozené.
4. Prohlédněte hřídel motoru a ujistěte se, že není ohnutý.

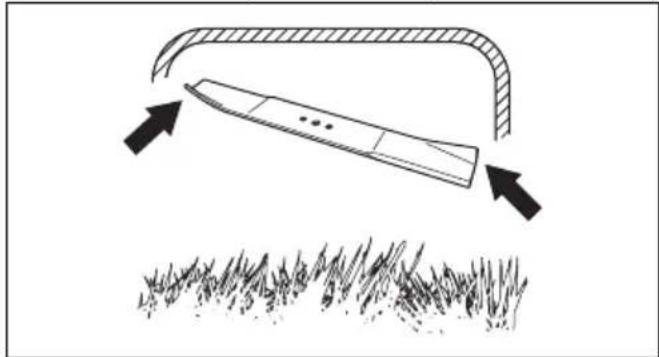

5. Při montáží nového nože nasměrujte zahnuté konce nože ve směru krytu žacího ústrojí.

1. Zkontrolujte, zda je nůž zarovnaný se středem hřídele motoru.
2. Zajistěte nůž pomocí dřevěného špalíku. Nasadte pružnou podložku a utáhněte šroub a podložku utahovacím momentem 23–28 Nm.

1. Otočte nožem rukou a zkontrolujte, zda se volně otáčí.

Odstraňování problémů

Baterie

Kontrolka LED na baterii	Příčina Řešení
Zelená kontrolka LED bliká.	Napětí baterie je nízké. Nabijte baterii.	Další informace jsou uvedenyv části Nabití baterie na strani 65.
Chybová kontrolka LED bliká.	Baterie je slabá. Nabijte baterii. Další	informace jsou uvedenyv části Nabití baterie na strani 65.
	Teplota v pracovním prostředí je příliš vysoká nebo nízká.	Baterii používejte při teplotě 5 až 40 °C.
	Přepětí. Zkontrolujte, zda napětí elektrické sítě odpovídánapětí uvedenému na typovém štítku výrobku.
Chybová kontrolka LED svítí.	Příliš velký rozdíl napětí článku (1 V).	Obrat'te se na schváleného servisního pracovníka.

Nabíječka baterií

Kontrolka LED na nabíječce baterií	Příčina Řešení
Chybová kontrolka LED bliká.	Teplota v pracovním prostředí je příliš vysoká nebo nízká.	Nabíječku baterií používejte při teplotě 5 až 40 °C.
Chybová kontrolka LED svítí.		Obrat'te se na schváleného servisního pracovníka.

Sekačka na trávu

Výstražná kontrolka (chybová kontrolka LED) se nachází pod krytem baterie ((LC 247i)) nebo na ovládacím panelu ((LC 347iVX, LC 353iVX)).

Problém Chybová kontrolkaLED (počet bliknutí)	Příčina Řešení
Bliká chybová kontrolka LED. Vý-robek nepracuje správně.	3 Nůž je zablokovaný. Otočte bezpečnostní klíček do	polo-hy 0, aby nedošlo k náhodnému spuště-ní. Vyjměte baterii a počkejte alespoň5 sekund. Odstraňte případné překážkya zkontrolujte, zda se nůž může volněotáčet. Pokud potíže přetrvávají, obrat’tese na schváleného servisního pracovní-ka.
	5 Otáčky motoru klesnou přílišnízko a motor se zastaví.	Zvyšte výšku sečení. Další informacejsou uvedeny v částiNastavení výškysečení na strani 64.
	6^9	Zablokovaná kola nebo převo-dovka. Otočte bezpečnostní klíček do polo-hy 0, aby nedošlo k náhodnému spuště-ní. Vyjměte baterii a počkejte alespoň5 sekund. Odstraňte případné překážkya zkontrolujte, zda se kola mohou volněotáčet. Pokud potíže přetrvávají, obrat’tese na schváleného servisního pracovní-ka.
	10 Došlo k přehřátí ovládání mo-toru.	Zastavte motor a počkejte, než vychlad-ne.
Bliká chybová kon-trolka LED. Výro-bek se vypíná.	0 Selhání konektoru baterie. Zkontrolujte konektor baterie.
	3 Motor je přetížený. Zvyšte výšku sečení. Další informacejsou uvedeny v částiNastavení výškysečení na strani 64.
	8 Baterie je slabá. Nabijte baterii. Další informace jsou uve-deny v částiNabití baterie na strani 65.
	9 Chyba baterie nebo žádnýsignál z baterie.	Vložte správně baterii do výrobkua zkontroluje konektor baterie. Pokudchybová kontrolka LED na baterii bliká.Další informace jsou uvedeny v částiBaterie na strani 71.
	12 Nesprávné spuštění. Rukojeťbrzdy motoru byla aktivovánapřed spuštěním motoru.	Uvolněte rukojeť brzdy motoru a počkej-te přibližně 5 sekund. Opětovným zatla-čením rukojeti brzdy motoru dolů výro-bek spustíte.
Jiné chyby. Pokud se objeví jiná chyba, otočte bezpečnostní klíček do polohy 0, vyjměte baterii a obrat’tese na schváleného servisního pracovníka.

Přeprava, skladování a likvidace

Úvod

VÝSTRAHA: Neúmyslnému spuštění během přepravy můžete zabránit tím, že otočíte bezpečnostní klíček do polohy „0“, vyjmete baterii a počkáte alespoň 5 sekund.

Nastavení výrobku do přepravní polohy

1. Povolte spodní matice.
2. Posuňte knoflíky na spodní konec drážek na pravé i na levé straně výrobku.

1. Sundejte koš na trávu.

Přeprava

• Na dodané Li-ion baterie se vztahují požadavky legislativy o nebezpečném zboží.

• Při komerční přepravě musí být dodrženy speciální požadavky na balení a označení.

• Při přípravě výrobku k přepravě nezapomeňte dbát předpisů pro nebezpečné materiály. Mohou platit místní předpisy.

• Při přepravě vždy vyjměte baterii.
• Přelepte konektory baterie páskou a zajistěte, aby se baterie při přepravě nemohla pohybovat.
  • Během přepravy výrobek zajistěte.

Skladování

• Před uložením nechte výrobek vychladnout.
• Při skladování baterii vždy vyjímejte.
• Abyste zabránili nehodám, zajistěte, aby při skladování nebyla baterie připojená k výrobku.

- Nabíječku baterií uchovávejte na uzavřeném a suchém místě.

- Baterii a nabíječku baterií uchovávejte na suchém místě, kde nehrozí vlhkost či mráz.

- Při skladování baterii odpojte od nabíječky baterii.

- Neskladujte baterii v místech, kde může docházet k výbojům statické elektriny. Neskladujte baterii v kovovém obalu.

- Umístěte výrobek na místo, kde je teplota v rozsahu -10 až 40 °C.

- Baterii uchovávejte na místě s teplotou mezi 5 a 25 °C a mimo dosah slunečních paprsků.

- Nabíječku baterií uchovávejte na místě s teplotou mezi 5 a 45 °C a mimo dosah slunečních paprsků.

- Ujistěte se, že je baterie před dlouhodobým uskladněním nabitá na 30 % až 50 %.

- Produkt, baterii a nabíječku baterií skladujte v uzamčeném prostoru mimo dosah dětí a nepovolanych osob.

- Vyčistěte výrobek a ujistěte se, že je koš na trávu prázdný.

- Provedte postupy údržby uvedené v tomto návodu k používání. Další informace jsou uvedeny v části Údržba na strani 69.

- Před dlouhodobým skladováním proved'te kompletní údržbu výrobku.

Likvidace

Symboly na produktu nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Musí být odevzdán do příslušné recyklační stanice pro recyklaci elektrických a elektronických zařízení.

Zajištěním odpovídající likvidace tohoto výrobku pomůžete zabránit potenciálnímu negativnímu dopadu na životní prostředí a zdraví lidí, který by jinak mohl být důsledkem nesprávné likvidace tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku získáte na městském úřadě, u služby zajišťující

zpracování domácího odpadu nebo v prodejně, kde jste výrobek zakoupili.

	LC 247i LC 347iVX LC	353iVX
Motor žacího systému
Typ motoru BLDC (bezkontaktní)	36V	BLDC (bezkontaktní)36V	BLDC (bezkontaktní)36V
Otáčky motoru – SavE, ot/min 2600/min 2600/min 2600/min	36V	36V	36V
Otáčky motoru – jmenovité, ot/min 3000/min 3000/min	36V	36V	36V
Otáčky motoru – vysoké zatižení, ot/min 3500/min 3500/min	36V	36V	36V
Výkon motoru – max., kW 0,96 0,96 1,05
Výkon motoru – jmenovitý, kW 0,75 0,75 0,9
Hnací motor
Výkon motoru – jmenovitý, kW Není k dispozici 0,25 0,25
Rychlost vlastního pojezdu, km/h Není k dispozici 3,0–4,5 3,0–4,5
Úrovně rychlosti Není k dispozici 4 4
Hmotnost
Hmotnost bez koše (bez baterie), kg 24,5 26	28
Hmotnost s košem (vč. 2x BLi30), kg	30,5 32,0 34,5
Baterie
Typ baterie	Řada baterií Husqvarna
Doba provozu baterie
Provozní doba baterie, min, (volný chod)s aktivovanou funkcí SavE, s jednou bateriíHusqvarna 7,7 Ah (Bli30).	62	62	46
Provozní doba baterie, min, (volný chod)s aktivovaným standardním režimem, s jed-nou baterií Husqvarna 7,7 Ah (Bli30).	43	43	28
Emise hluku ^10
Hladina akustického výkonu, změřená dB (A)	94	94	97
Hladina akustického výkonu, zaručená LWA dB (A)	95 95 98
Hladiny hluku11
Hladina akustického tlaku na sluch obsluhy, dB (A)	82 82 86
Úrovně vibrací12
Rukojet', m/s2	0,42 0,42 2,64
Žací ústrojí
Výška sečení, mm 20–75 mm 20–75 mm 20–75 mm	5 mm
Šířka sečení, cm 47 47 53
Nůž standardní Sběrný 5905934-10 Sběrný 5905934-10 Sběrný 5940757-10
Příslušenství nože Mulčovací	5907010-10	Mulčovací5907010-10	Mulčovací5950072-10
Kapacita koše na trávu, litry 55 55 60

Radiofrekvenční údaje pro Blue-tooth®	LC 247i LC 347iVX LC 353iVX
Frekvenční pásmo, GHz Není k dispozici 2,4–2,4835 2,4–2,4835
Výstupní výkon, max., dBm Není k dispozici 4 4

Schválené baterie	Typ	Kapacita baterie, Ah	Napětí, V Hmotnost, kg
BLi20	Lithium-iontová	4,0	36	1,2
BLi30	Lithium-iontová	7,7	36	1,9

Schválené nabíječky pro uvedené baterie, BLi	Vstupní napětí, V	Frekvence, Hz	Výkon, W
QC80	100–240	50–60	80
40-C80	100–240	50–60	68,8
QC250	100–240	50–60	250

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model LC 247i
Identifikace Výrobní čísla od roku 2021 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/předpis Popis
2006/42/ES „o strojních zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018.

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala obdržel osvědčení o shodě se směrnici rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 74. Huskvarna, 2021-12-01

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu), Husqvarna AB Osoba odpovědná za technickou dokumentaci

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], na svou výhradní odpovědnost prohlašuje, že výrobek:

Popis Sekačka na trávu
Značka Husqvarna
Typ/Model LC 347iVX,	LC 353iVX
Identifikace Výrobní čísla od roku 2021-12-01 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy EU:

Směrnice/předpis Popis
2006/42/ES „o strojních zařízeních“
2014/53/EU „týkající se rádiových zařízení“
2000/14/ES „týkající se emisí hluku do okolního prostředí“
2011/65/EU „o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních“

a že byly použity následující normy nebo technické specifikace: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4.

Oznámený subjekt: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala obdržel osvědčení o shodě se směrnicí rady 2000/14/ES, postup posouzení shody: Dodatek VI.

Informace o emisích hluku najdete v části Technické údaje na strani 74.

Huskvarna, 2021-12-01

$$ \Delta \cdot \partial u $$

Claes Losdal, Development Manager/Garden Products (ředitel vývoje zahradního sortimentu), Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Registrované ochranné známky

Slovo a loga Bluetooth® jsou registrované ochranné známky vlastněné společností Bluetooth SIG, inc.. Použití těchto známek společností Husqvarna podléhá licenci.

Indhold

Indledning....78
Sikkerhed....80
Montering....86
Drift....87
Vedligeholdelse.... 93

Produkt používajte na kosenie trávy. Výrobok nepoužívajte na iné účely.

LC 347iVX LC 353iVX LC 247i 1 2 3 22 4 5 18 12 9 8 23 24 25 27 6 15 14 13 26 20 21 19 12 10 16 28 17

1. Ovládací panel (LC 347iVX, LC 353iVX)
2. Rukovät' motorovej brzdy
3. Poistka naštartovania
4. Zberný kôš
5. Zadný kryt
6. Bezpečnostný klúč
7. Gombík na rukoväti
8. Kryt batérie
9. Ovládač výšky rezu
10. vypínač
11. Indikátor bezdrôtovej technológie Bluetooth®
12. Zdvíhacie rukoväte
13. Indikátor SavE
14. Indikátor batérie

15. Indikátor úrovne rýchlosti (LC 347iVX, LC 353iVX)

16. Tlačidlo zníženia rýchlosti (LC 347iVX, LC 353iVX)

17. Tlačidlo zvýšenia rýchlosti (LC 347iVX, LC 353iVX)
18. Symboly
19. Kryt rezacej časti
20. Návod na obsluhu
21. Výkonový štítok
22. Páka pohonu (LC 347iVX, LC 353iVX)
23. Nabíjačka batérií (príslušenstvo)
24. Akumulátor (príslušenstvo)
25. Chybový indikátor LED (LC 247i)
26. Chybový indikátor LED (LC 347iVX, LC 353iVX)
27. Tlačidlo SavE (LC 247i)
28. Tlačidlo SavE (LC 347iVX, LC 353iVX)

Symboly na výrobku

UPOZORNENIE

Prečítajte si pokyny.

UPOZORNENIE – Pred vykonávaním údržby odpojte batériu.

Značka emisií hluku do prostredia podla smerníc a nariadení EÚ a Spojeného královstva. Zaručená hladina akustického výkonu výrobku je uvedená v Technické údaje na strane 587 a na štítku.

IPX1

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie výrobku a starostlivost' o neho

- Použite prúdový chránič s vypínacím prúdom maximálne 30 mA.

Všeobecné bezpečnostné pokyny

Bezpečnost' pri práci

poškodenie a vymeňte poškodené diely. Opravu zverte schválenému servisnému zástupcovi.

Bezpečnostné zariadenia na výrobku

Kontrola krytu rezacej časti

Bezpečnost' akumulátorov

- Batériu nevystavuje dažd'u ani vlhku.

- Batériu vo výrobku používajte iba vtedy, ked'je teplota okolitého prostredia v rozsahu 5 °C až 40 °C.

- Nabíjačku batérií používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu 5 °C až 40 °C.

Bezpečnost' nabíjačky batérií

- Na nabíjanie náhradných batérií Husqvarna používajte len nabíjačky batérií QC.

- Riziko zasiahnutia elektrickým prúdom alebo skratu. Do vetracích otvorov nabíjačky nevkladajte žiadne predmety. Nabíjačku batérií sa nepokúšajte rozoberat'. Koncovky nabíjačky nikdy nepripájajte ku kovovým predmetom. Používajte schválenú elektrickú zásuvku.

Bezpečnostné pokyny pre údržbu

- Otočte bezpečnostný klůč do polohy 0 a vyberte akumulátor, aby ste zabránili náhodnému spusteniu počas údržby. Pred začiatkom údržby počkajte minimálne 5 sekúnd.

VÝSTRAHA: Pred zostavením výrobku si prečítajte kapitolu o bezpečnosti.

VÝSTRAHA: Neúmyselnému spusteniu počas montáže predídete otočením bezpečnostného klůča do polohy 0, vybratím batérie a dodržaním aspoň 5- sekundovej prestávky.

Nastavenie rukoväti

1. Ak chcete znížit' výšku rezu, posuňte páku výšky rezu smerom dolu.
2. Ak chcete zvýšit' výšku rezu, posuňte páku výšky rezu smerom hore.

Batériu nabite pred prvým použitím. Pri dodaní zákazníkovi je batéria nabitá len na 30 % kapacity.

Batéria sa nenabíja, ak teplota batérie prekročí 50 °C. Pred začiatkom nabíjania nabíjačka batérií zníži teplotu batérie.

1. Jeden koniec napájacieho kábla nabíjačky batérií pripojte k zásuvke na nabíjačke batérií.

2. Druhý koniec napájacieho kábla nabíjačky batérií pripojte k uzemnenej siet'ovej zásuvke. Indikátor LED na nabíjačke batérií raz blikne nazeleno.

1. Vložte batériu do nabíjačky batérií. Po správnom pripojení batérie k nabíjačke batérií sa na nabíjačke rozsvieti zelený indikátor.

1. Stojte za výrobkom.

2. Povošte poistku naštartovania.

- Uvolnením páky pohonu deaktivujte pohon, napr. ked' sa pohybujete v blízkosti prekážok.

- Funkciu spustite stlačením tlačidla SavE ^TM do polohy 1.

- Funkciu zastavte stlačením tlačidla SavE ^TM do polohy 0.

Poznámka: Funkcia SavE™ sa preruší automaticky, ak si stav terénu vyžaduje použit' vyšší

výkon. Funkcia SavE™ sa automaticky opät' spustí, ked' to stav terénu umožní.

Poznámka: Funkcia SavE™ sa preruší automaticky, ak si stav terénu vyžaduje použit' vyšší výkon. Funkcia SavE™ sa automaticky opät' spustí, keď to stav terénu umožní.

1. Batériu vyberte zatlačením 2 uvoľňovacích tlačidiel a potiahnutím batérie smerom von.

1. Batériu vyberte zatlačením 2 uvoľňovacích tlačidiel a potiahnutím batérie smerom von.

- Nadvihnite zadný kryt a vyberte zberný köš.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' jej.

• Pred vložením batérie do nabíjačky batérií skontrolujte, či sú batéria a nabíjačka batérií čisté a suché.
• Svorky batérie čistite stlačeným vzduchom alebo mäkkou a suchou handričkou.
• Povrch batérie a nabíjačky batérií čistite mäkkou a suchou handričkou.

• Pred uskladnením nechajte výrobok vychladnút'.
• Pred uložením vždy vyberte batériu.
• Aby ste predišli nehodám, ubezpečte sa, že batéria nie je počas skladovania pripojená k výrobku.
• Nabíjačku batérie skladujte v uzavretých a suchých priestoroch.
• Batériu a nabíjačku batérie skladujte v uzavretých a suchých priestoroch, kde nie sú vystavené vlhkosti ani mrazu.
• Počas skladovania odpojte batériu od nabíjačky.
• Neskladujte batériu na mieste s výskytom statickej elektriny. Batériu nevkladajte do kovovej skrinky.
• Výrobok skladujte pri teplote okolitého prostredia v rozsahu -10 °C až 40 °C.
• Batériu skladujte pri teplote okolitého prostredia v rozsahu 5 °C až 25 °C a nevystavujte ju priamemu slnečnému svetlu.
• Nabíjačku batérie skladujte pri teplote okolitého prostredia v rozsahu 5 °C až 45 °C a nevystavujte ju priamemu slnečnému svetlu.

• Pred dlhodobým skladovaním sa uistite, že batéria je nabitá na 30 – 50 % kapacity.

• Výrobok, batériu a nabíjačku batérie skladujte v uzamknutom priestore mimo dosahu detí a neoprávnených osôb.

• Vyčistite výrobok a uistite sa, že zberný kôš je prázdny.
• Vykonávajte údržbu uvedenú v tomto návode na obsluhu. Pozrite si čast' Údržba na strane 582.
• Pred dlhodobým uskladnením vykonajte kompletný servis výrobku.

Likvidácia

Technické údaje
Technické údaje

	LC 247i LC 347iVX LC	353iVX
Kosiaci motor
Typ motora BLDC (bezkontaktný)	36V	BLDC (bezkontaktný)36V	BLDC (bezkontaktný)36V
Otáčky motora – SavE, ot./min. 2600/min 2600	/min 2600/min
Otáčky motora – menovité, ot./min. 3000/min	3000/min 3000/min
Otáčky motora – vysoké zaťaženie, ot./min. 35	00/min 3500/min 3500/min
Výstupný výkon motora – max., kW 0,96 0,96	1,05
Výstupný výkon motora – menovitý, kW 0,75 0	,75 0,9
Hnací motor
Výstupný výkon motora – menovitý, kW N/A 0	25 0,25
Rýchlost' kráčania, km/h N/A 3,0 – 4,5 3,0 – 4,5
Úrovne nastavenia rýchlosti N/A 4 4
Hmotnost'
Hmotnost' bez obalu (bez batérie), kg 24,5 26	28
Hmotnost' s obalom (vrátane 2 x BLi30), kg 30	,5 32,0 34,5
Batéria
Typ batérie Rad akumulátorov Husqvarna
Prevádzková doba batérie
Prevádzková doba batérie, min, (prevádzka naprázdno) s aktivovanou funkciou SavE, s batériou 7,7 Ah Husqvarna (Bli30).	62 62 46
Prevádzková doba batérie, min, (prevádzka naprázdno) s aktivovaným štandardným režimom, s 7,7 Ah batériou Husqvarna (Bli30).	43 43 28
Emisie hluku90
Nameraná úroveň hlučnosti, dB(A) 94 94 97
Zaručená úroveň hlučnosti LWA dB(A) 95 95 98
Úrovne hlučnosti91
Hladina akustického tlaku pri uchu obsluhy, dB (A)	82 82 86
Úrovne vibrácií92
Rukovát', m/s2	0,42 0,42 2,64
Rezné zariadenie
Výška rezu, mm 20 – 75 mm 20 – 75 mm 20 –	75 mm
Šírka kosenia, cm	47 47 53
Štandardná čepel	Zber 5905934-10	Zber 5905934-10	Zber 5940757-10
Príslušenstvo nožov	Mulčovanie5907010-10	Mulčovanie5907010-10	Mulčovanie5950072-10
Kapacita zberného koša, litre	55 55 60
Údaje o rádiofrekvenčnej energii pre Bluetooth®	LC 247i LC 347iVX LC 353iVX
Frekvenčné pásmo, GHz N/A 2,4 – 2,4	835 2,4 – 2,4835
Výstupný výkon, max. dBm N/A 4 4

Schválené batérie Typ Kapacita batérie,	Ah	Napätie, V Hmotnost', kg (lb)
BLi20 Lítium-iónová 4,0 36 2,6/1,2
BLi30 Lítium-iónová 7,7 36 4,2/1,9

Schválené nabíjačky pre uvedené batérie, BLi Vstupné napätie,V	Frekvencia, Hz Výkon, W
QC80	100 – 240	50 – 60
40-C80	100 – 240	50 – 60
QC250	100 – 240	50 – 60

Vyhlásenie o zhode

Registrované ochranné známky
