NAUDOJIMO INSTRUKCIJA LC 247i HUSQVARNA

LT Operatoriaus vadovas

lvadas.... 360
Sauga.... 362
Surinkimas.... 368
Naudojimas....369
Techninė priežiūra.... 375

Gedimai ir jų šalinimas....377
Transportavimas, saugojimas ir utilizavimas.... 379
Techniniai duomenys....380
Atitikties deklaracija.... 383
Registruotieji prekiniai ženklai.... 384

lvadas

Gaminio aprašas

Šis produktas yra savaeigė sukamoji vejapjovė. Žolė renkama į žolės rinktuvą. Jei norite, kad žolė būtų išmetama per galą, išimkite žolės rinktuvą. Jei žolę norite susmulkinti kaip trąšas, pridėkite mulčiavimo priedą.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

LC 347iVX LC 353iVX LC 247i 1 2 3 22 4 5 18 12 9 23 7 8 15 14 13 26 20 21 19 12 10 16 28 17 24 25 27

1. Valdymo skydelis (LC 347iVX, LC 353iVX)
2. Variklio stabdymo rankena
3. Apsauga nuo netyčinio užvedimo
4. Žolės rinktuvas
5. Galinis gaubtas
6. Apsauginis raktelis
7. Rankenèlè
8. Akumuliatoriaus gaubtas
9. Pjovimo aukščio valdiklis
10. Mygtukas ON/OFF (jjungti / išjungti)

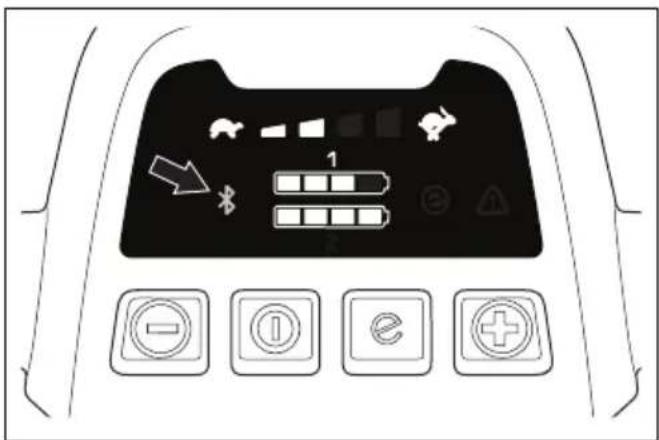

11. Bluetooth® belaidės technologijos indikatorius
12. Kélimo rankenos

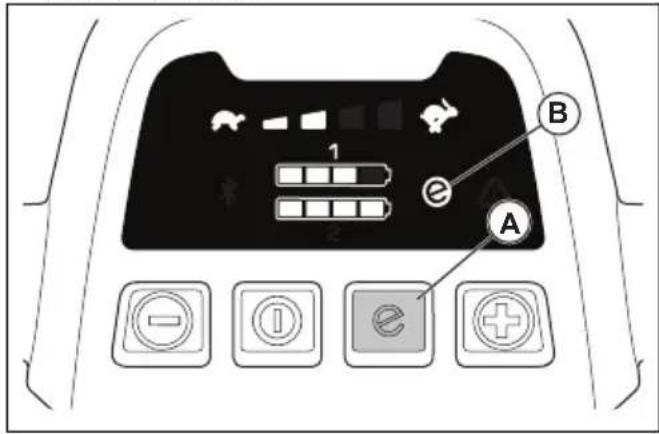

13. „SavE“ indikatorius
14. Akumuliatoriaus indikatorius

15. Greičio indikatorius (LC 347iVX, LC 353iVX)

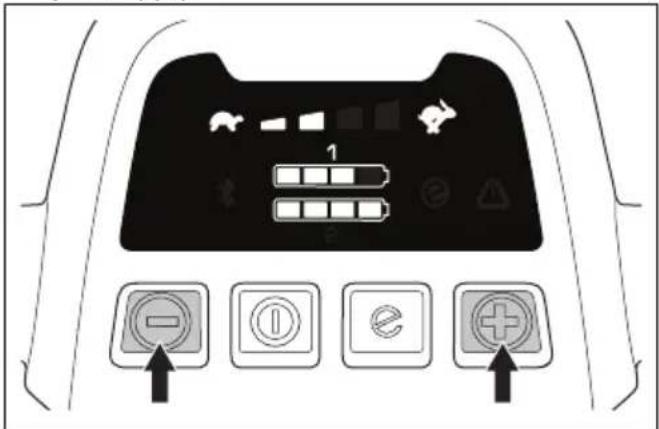

16. Greičio mažinimo mygtukas (LC 347iVX, LC 353iVX)

17. Greičio didinimo mygtukas (LC 347iVX, LC 353iVX)
18. Ženklai
19. Pjovimo gaubtas
20. Naudojimo instrukcija
21. Nominaliujų parametru plokštelė
22. Pavaros rankena (LC 347iVX, LC 353iVX)
23. Akumuliatoriaus jkroviklis (priedas)
24. Akumuliatorius (priedas)
25. Klaidos diodas (LC 247i)
26. Klaidos diodas (LC 347iVX, LC 353iVX)
27. „SavE“ mygtukas (LC 247i)
28. „SavE“ mygtukas (LC 347iVX, LC 353iVX)

Simboliai ant gaminio

ISPĖJIMAS

Perskaitykite instrukcijas.

|SPĖJIMAS – saugokitės išsviestų objektų.

Pašaliniai asmenys turi laikytis atokiau.

I SPÉJIMAS – saugokite rankas bei kojas ir nekiškite jų prie peilių.

|SPĖJIMAS – prieš atlikdami techninę apžiūrą atjunkite akumuliatorių.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį i elektros ir elektronikos įrenginių perdirbimo punktą.

Šis gaminys atitinka taikomas EB direktyvas.

I aplinką skleidżiamo triukšmo etiketė atitinka ES ir JK direktyvas bei reglamentus. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 380ir etiketėje.

IPX1

Gaminys apsaugotas nuo lašėjimo.

Norėdami sustabdyti, atleiskite variklio stabdymo rankeną.

Nuskaitomas kodas

Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams.

Etiketè ant gaminio

PAVOJINGA – rankas ir kojas laikykite toliau

Atsakomybė už gamini

Kaip nurodyta atsakomybės už gamini įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
- gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus

arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminj, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji gaminio saugos įspėjimai

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus, instrukcijas, ilustracijas ir specifikacijas, pateikiamas su šiuo gaminiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti.

Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „gaminys“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) gaminį arba akumuliatoriumi maitinamą (belaidį) gaminį.

Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.
• Nenaudokite gaminio sprogiose aplinkose, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Gaminys kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.
• Naudodami gamini, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti jrenginio kontrolę.

Elektrosauga

• Gaminių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokuu nors būdu perdaryti kištuko. Jei naudojate įžemintus gaminius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.
• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.
• Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. ľ gaminiį patekęs vanduo padidina elektros smūgio pavojų.
• Tinkamai naudokite laidą. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.
• Jei gaminį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.
• Jeigu gaminį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus.

Asmens sauga

• Naudodami gaminį būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant gaminiu netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.
• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.
• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami gaminį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Jei nešite gaminius laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra jjungimo padėtyje, gali įvykti nelaimingas atsitikimas.
• Prieš ijungdami gamini, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.
• Per plačiai neužsimokite. Visada tvirtai stovėkite ant koju ir laikykite pusiausvyrą. Tokiu būdu geriau kontroliuosite gaminį netikėtose situacijose.
• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.
• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.
• lgudę naudotis gaminiais ir prie jų pripratę nenustokite paisyti gaminių saugos principų. Dėl neatsargių veiksmų galite sunkiai susižeisti vos per akimirką.

Gaminio naudojimas ir priežiūra

• Dirbdami su gaminiu nenaudokite jėgos. Naudokite savo darbui tinkamą gamini. Naudojant numatytam tikslui skirtą gamini, darbas bus atliktas saugiau ir greičiau.
• Jeigu paspaudus jungiklj gaminys nejsijungia arba neišsijungia, nenaudokite jo. Gaminys, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti pataisytas.
• Prieš reguliuodami gaminj, keisdami priedus arba padėdami saugoti gaminius, ištraukite maitinimo laido kištuką iš elektros maitinimo šaltinio ir (arba) išimkite akumuliatorių bloką iš gaminio, jei tai įmanoma. Laikantis šių prevencinių saugos priemonių, sumažėja netyčinio gaminio įjungimo rizika.
• Nenaudoamus gaminius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti gaminio

asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose gaminiai yra pavojingi.

• Prižiūrėkite gaminius ir jų priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką gaminio veikimui. Jei gaminys sugedęs, prieš naudodami jį sutaisykite. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų gaminių.
• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.
• Gaminj, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami i darbo sąlygas ir atliekamą darbą. Naudodami gaminj ne pagal paskirti, galite sukelti pavojų.
• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti gaminio netikėtose situacijose.

Techninė priežiūra

• Gaminio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta gaminio sauga.
• Niekada neatlikite pažeistų akumuliatorių blokų techninės priežiūros. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai.

Akumuliatorinių įrankių naudojimas ir priežiūra

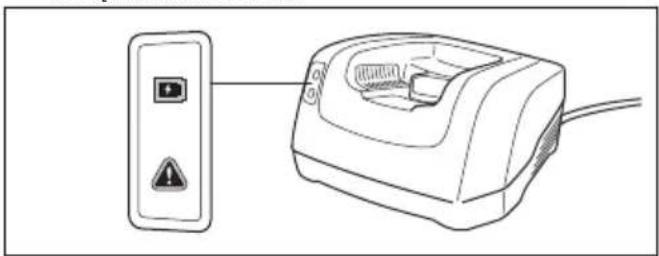

• Akumuliatorius kraukite tik gamintojo nurodytu ikrovikliu. [kroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui jkrauti.
  • Gaminius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.
• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.
• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.
• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.
• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.

- Laikykitės visų įkrovimo nurodymų ir nejkraukite akumuliatorių bloko ar įrankio, esant nuroytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nuroytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė.

Vejapjovės saugos įspėjimai

• Nenaudokite vejapjovės blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavojų būti nutrenktiems žaibo.
• Kruopščiai apžiūrėkite plotą, kuriame bus naudojama vejapjovė, ar nėra laukinių gyvūnų. Veikianti vejapjovė gali juos sužeisti.
• Nuodugniai patikrinkite vietą, kur bus naudojama vejapjovė, ir pašalinkite akmenis, pagalius, vielas, kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai gali sužaloti.
• Prieš naudodami vejapjovę, apžiūrėkite peilį ir peilio agregatą, kad jie nebūtų pažeisti ar susidėvėję. Dėl susidėvėjusių ar apgadintų dalių didėja sužeidimo pavojus.
• Prieš naudodami patikrinkite, ar nepažeisti ir nesusidėvėję maitinimo laidas ir ilgintuvas. Nenaudokite vejapjovės, jei laidas pažeistas arba nusidėvėjęs. Jei laidas pažeistas ar nusidėvėjęs dėl naudojimo, išjunkite vejapjovę ir nelieskite laido, kol jis nebus atjungtas nuo maitinimo šaltinio. Dėl pažeisto maitinimo laido arba ilgintuvo gali kilti elektros smūgis, gaisras ir (arba) galima sunkiai susižaloti.
• Nuolat tikrinkite, ar žolės rinktuvas nesusidėvėjo ir nėra sugadintas. Susidėvėjęs arba pažeistas žolės rinktuvas gali didinti sužeidimų pavojų.
• Apsaugos turi būti savo vietoje. Apsaugos turi atlikti savo funkciją ir būti tinkamai sumontuotos. Atsilaisvinusi, pažeista arba netinkamai veikianti apsauga gali sužaloti dirbantijį.
• Visos aušinimo oro tiekimo angos turi būti švarios. Užsikimšusios oro tiekimo angos ir nešvarumai gali sukelti perkaitimo arba gaisro pavojų.
• Dirbdami su vejapjove visada avėkite neslystančius ir apsauginius batus. Nenaudokite vejapjovės basi arba avėdami atvirą avalynę. Tokiu būdu sumažinsite pavojų susižeisti kojas dėl kontakto su judančiu peiliu.
• Dirbdami su vejapjove, visada mūvėkite ilgas kelnes. Dirbant atidengta oda, didėja tikimybė susižeisti dėl išsviedžiamų objektų.
• Nenaudokite vejapjovės drėgnoje žolėje. Eikite, niekada nebėkite. Tokiu būdu sumažės pavojus paslysti ir nugriūti, tad išvengsite sužalojimų.
• Nenaudokite vejapjovės ant pernelyg stačių šlaitų. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.
• Dirbdami šlaituose visada įsitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judėdami aukštyn ir žemyn, būkite ypač atsargūs keisdami judėjimo kryptį. Tokiu būdu

sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.

• Apgręždami arba traukdami vejapjovę i save, būkite itin atsargūs. Visada stebėkite aplinką. Taip sumažėja pavojus dirbant apvirsti.
• Saugokite maitinimo laidą toliau nuo pjovimo peilių. Dėl pažeisto maitinimo laido gali kilti elektros smūgis, gaisras ir (arba) galima sunkiai susižaloti.
• Jeigu laidas įsipainiojęs arba pažeistas, išjunkite įrenginį ir ištraukite kištuką iš maitinimo tinklo. Jeigu laidas įsipainiojęs arba pažeistas, gali padidėti elektros smūgio pavojus.
• Nelieskite peilių ir kitų pavojinguų judančių dalių, kol jos vis dar juda. Taip sumažės pavojus susižaloti dėl judančių dalių.
• Valydami užstrigusią medžiagą arba valydami vejapjovę, jsitikinkite, kad visi maitinimo jungikliai išjungti ir elektros laidas atjungtas. Vejapjovei pradėjus netikėtai veikti, galima sunkiai susižaloti.

Liekamosios srovės įtaisas

- Liekamosios srovės įtaisą naudokite, kai išjungimo srovė ne didesnė nei 30 mA.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gamini konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.
• Atminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.
• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.
• Neleiskite vaikams bei suaugusiesiems, nesusipažinusiiems su instrukcijomis, naudotis jrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę nuo alkoholio, narkotinių

medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjima, nuovoką ar koordinacija.

• Nedirbkite su gaminiu, jei jis yra sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik veju žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 366.
• [sitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. ľ gaminį patekus vandens, padidėja elektros smūgio pavojus.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų i tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminj. Išjunkite variklį, pasukite apsauginį raktelį i padėtį „0“ ir išimkite akumuliatorių. Palaukite, kol judančios dalys sustos. Patikrinkite, ar gaminys neapgadintas. Priveržkite atsilaisvinusias dalis. Pataisykite pažeidimus ir pakeiskite pažeistas dalis. Taisymo darbus leiskite atlikti įgaliotam techninės priežiūros atstovui.
• Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jī naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.
• Nepakreipkite gaminio, kai paleidžiate variklj arba naudodami gaminj.
• Būkite atsargūs, kai gaminį traukiate atgal.
• Dirbant varikliui niekada nekelkite gaminio. Jei reikia pakelti gamini, pirmiausia išjunkite variklj, pasukite apsaugini rakteli į padėti „0“ ir išimkite akumuliatorių.
  • Naudodami gamini neikite atgal.
• Kai reikia pakreipti gamini, kad jī būtų galima gabenti, arba prieš pereinant iš vienos vietos kitą

sritimi, kurioje néra žolės, pvz., žvyro, akmenų ar asfalto takais, sustabdykite variklj.

• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite varikljį. Niekada nereguliuokite varikliui veikiant.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.
• Gaminio vibracijos jam veikiant gali skirtis nuo deklaruojamos vibracijos vertės, nurodytos Techniniai duomenys psl. 380. Skirtumus lemia skirtingas gaminio naudojimas. Jei gamini naudojate dažnai arba ilgą laiko tarpą, reguliariai darykite pertraukas, kad nesusižeistumėte dėl vibracijų.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavjoaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
• Dévékite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.
• Rekomenduojame naudoti apsaugines ausines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Nepašalinkite ir nemodifikuokite apsauginių priemonių.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.
- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

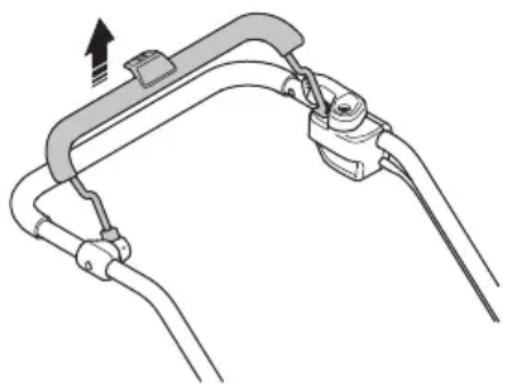

Apsauginio raktelio patikra

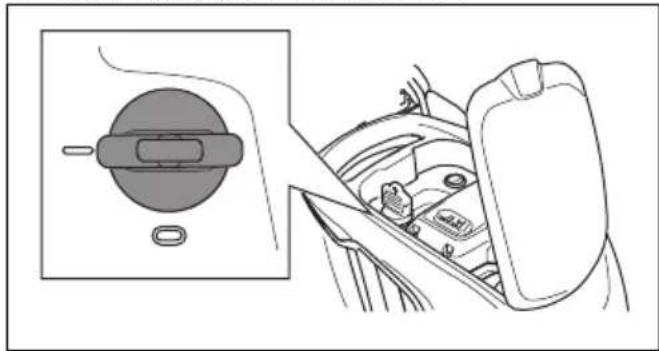

Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

• Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį.
• Jei apsauginis raktelis veikia tinkamai, variklj galima paleisti tik pasukus raktelj i padėtį „1“.

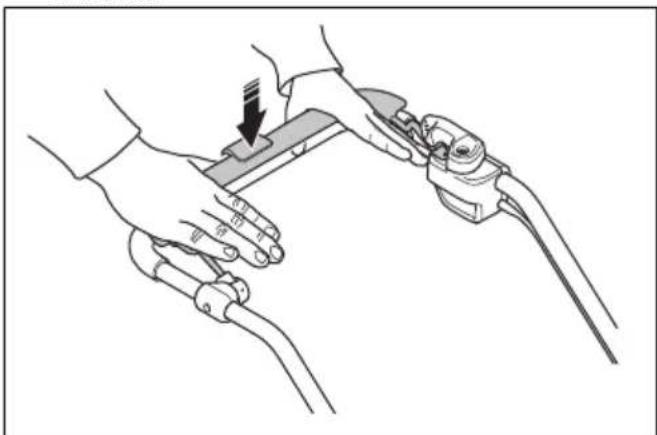

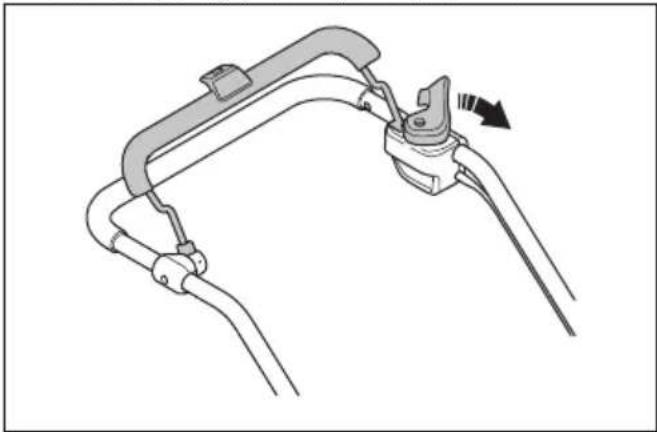

• Paleiskite gamini. Žr. Naudojimas psl. 369.

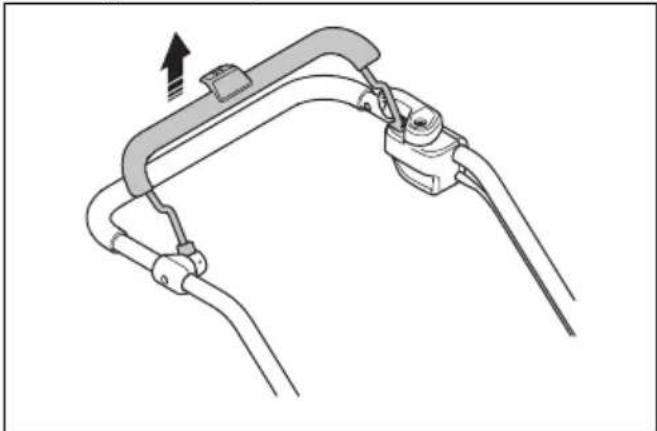

• Atleiskite variklio stabdymo rankeną.

- Isitikinkite, kad gaminys sustoja. Jei variklis nesustoja per 3 sekundes, paprašykite, kad igaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį.

Apsaugos nuo netyčinio užvedimo patikra

Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos. Apsauga nuo netyčinio užvedimo neleidžia judéti.

2. Išstumkite apsaugą nuo netyčinio užvedimo.

1. Atleiskite apsaugą nuo netyčinio užvedimo ir jsitikinkite, kad ji grižta i savo pradinę padėtį.

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
  • Nenaudokite nejkraunamų akumuliatorių.
• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpajį jungimą.
• Nekiškite objektų i akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangu ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.
• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.
• Akumuliatorių gaminyje naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.
• Akumuliatoriaus jkroviklj naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.
• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C, jo nepavyks jkrauti.
• Nevalykite akumuliatoriaus ar jkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas psl. 376.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių.

lkroviklio sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• „Husqvarna“ pakaitiniams akumuliatoriams ikrauti naudokite tik QC akumuliatorių ikroviklius.
• Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų i įkroviklio oro angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizda.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Nuolat patikrinkite akumuliatoriaus jkroviklio maitinimo laidą, ar jis nepażeistas ir nėra įtrūkimų.
• Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkroviklj nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu atveju įkrovikliu gali imti tekėti elektros srovė.
• Nevalykite akumuliatoriaus jkroviklio vandeniu.
• Akumuliatoriaus jkroviklj gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus jkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus jkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo atliekamų techninės priežiūros darbų.
• Akumuliatorių įkrovikliu nekraukite nejkraunamų akumuliatorių.
• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite jkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio kištuką.
• Nenaudokite sugadinto arba pažeisto akumuliatoriaus ikroviklio.
• [kraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite bent 5 sekundes ir tik tada pradėkite priežiūros darbus.
• Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus. Sudėtingesnius ir profesionalius remonto darbus turi atlikti patvirtintas techninės priežiūros atstovas. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.
• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. Visada naudokite gamintojo originalias atsargines dalis. Naudojat kitas atsargines dalis, galima pažeisti gaminį ir gali padidėti nelaimingų atsitikimų pavojus.

• Kad nesusižalotumėte, nepašalinkite ir nemodifikuokite apsauginių priemonių.

• Naudodami pjovimo įrangą, mūvėkite storas darbines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios.
• Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gaminį ir atlikti reikiamus nustatymo ir remonto darbus.
• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.
• Kai nenaudojate, laikykite gaminį, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą.

PERSPEJIMAS: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėti „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Rankenos reguliavimas

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nustatykite rankenos aukštį i vieną iš dviejų aukščio padėčių.

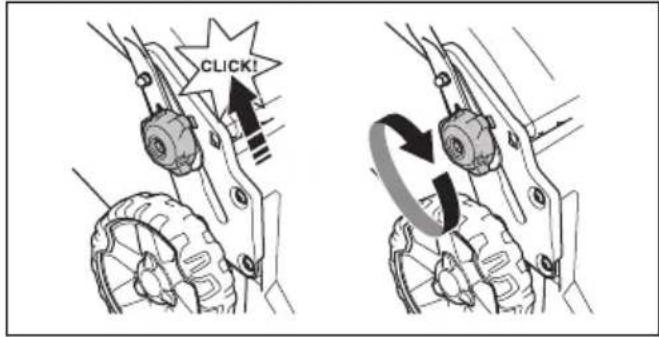

2. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Iki galo priveržkite rankenėles.

Žolès rinktuvo montavimas

1. [dėkite žolės rinktuvo rėmą i žolės krepši taip, kad standi krepšio dalis būtų apačioje. Rėmo rankeną laikykite žolės krepšio viršuje.

1. Istatykite žolės rinktuvo rèmo apatinę dalį i griovelį žolės rinktuvo apačioje.

2. Pritvirtinkite žolės krepšį prie žolės rinktuvo rėmo fiksatoriais.

1. Pakelkite galini dangtj.
2. Prikabinkite žolės rinktuvą prie viršutinio važiuoklės krašto.
3. Idėkite apatinę žolės rinktuvo dalį i žolės išmetimo kanalą.

Mulčiavimo priedo montavimas (priedas)

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuva.
2. |statykite mulčiavimo prieda i išmetimo kanala.

1. Pakeiskite peilj mulčiavimo peiliu, pridedamu prie mulčiavimo rinkinio. Žr. Peilio keitimas psl. 376.

Naudojimas

lvadas

PERSPĖJIMAS: Prieš naudodami gamini perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
- Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrengini.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gamini, vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis.

Pasižymėkite: Programėlė Husqvarna

Connect néra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą.

Bluetooth® informacija (LC 347iVX, LC 353iVX)

Bluetooth® belaidė technologija

Bluetooth® belaidės technologijos simbolis įsižiebia, kai jūsų mobilusis įrenginys yra prijungtas prie gaminio.

Gaminio paruošimas naudoti

1. Atlenkite rankeną i viršų.

1. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Iki galo priveržkite rankenėles.

PERSPÉJIMAS: Nenaudokite gaminio, kol rankena nebus iki galo užlenkta aukštyn ir nustatyta į vieną iš taikomų aukščio padėčių. Žr. Rankenos reguliavimas psl. 368.

Pjovimo aukščio nustatymas

Galima nustatyti 6 pjovimo aukščio padėtis.

1. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį leiskite žemyn.

2. Kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį kelkite aukštyn.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Akumuliatorius

PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informaciją. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas.

Akumuliatorių ir akumuliatoriaus įkroviklj laikykite tinkamoje aplinkos temperatūroje.

	Aplinkos temperatūra
Akumuliatoriaus veikimas	5–40 °C
Akumuliatoriaus ikrovimas	5–40 °C

Akumuliatoriaus büsena

Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemas. Akumuliatoriaus talpa rodoma 5 sekundes po gaminio išjungimo arba po akumuliatoriaus indikatoriaus mygtuko paspaudimo. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 377

1 2 3 4

Šviesos diodai Akumuliatoriaus būsena

Šviečia visi diodai Visiškai ikrautas (75–100 %)

Šviečia 1, 2 ir 3 diodai Akumuliatorius ikrautas 50–75 %

Šviečia 1, 2 diodai Akumuliatorius ikrautas 25–50 %

Šviečia 1 diodas Akumuliatorius ikrautas 0–25 %

Mirksi 1 diodas Akumuliatorius tuščias.ikraukite akumuliatorių.

Akumuliatoriaus ikrovimas

Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30 %.

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

Akumuliatorius nejkraunamas, jei jo temperatūra aukštesnė nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus jkroviklio maitinimo laido galą prie akumuliatoriaus jkroviklio lizdo.
2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo laido galą prie ižeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai.

1. Akumuliatorių įstatykite i įkrovikliį. Prijungus akumuliatorių prie akumuliatoriaus įkroviklio, įkroviklyje įsižiebia žalia lemputė.

1. [sižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai jkrautas. Akumuliatorių kraukite daugiausia 24 valandas.
2. Norédami atjungti akumuliatoriaus jkroviklj nuo elektros lizdo, traukite už kištuko, o ne už maitinimo laido.
3. Iš jkroviklio išimkite akumuliatorių.

Akumuliatoriaus ikrovimo büsena

„Husqvarna“ ličio jonų akumuliatorius galima įkrauti ir naudoti nepaisant jų įkrovimo lygio. Akumuliatorius nepažeistas. Visiškai įkrautas akumuliatorius nepraras savo krūvio jį palikus įkroviklyje.

LED ekranas įkrovimo būsena
Mirksi 1 diodas 0–25 %
1 diodas mirksi, 2 šviečia 25–50 %
1, 2 diodas šviečia, 3 mirksi	50–75 %
1, 2, 3 diodai šviečia, 4 mirksi	75–100 %
Šviečia 1, 2, 3, 4 šviesos diodai	Visiškai įkrautas

Gaminio paleidimas(LC 247i)

1. Atidarykite akumuliatoriaus gaubtą.
2. Ikrautą akumuliatorių įstatykite i vieną iš akumuliatoriaus laikiklių. Jei norėsite dirbti ilgiau, įstatykite antrą ikrautą akumuliatorių i kitą akumuliatoriaus laikikli.
3. Pasukite apsauginj raktelj i padėtį „1“.

1. Stověkite už gaminio.

2. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

1. Atidarykite akumuliatoriaus gaubta.

2. Ikrautą akumuliatorių įstatykite i vieną iš akumuliatoriaus laikiklių. Jei norėsite dirbti ilgiau, įstatykite antrą įkrautą akumuliatorių i kitą akumuliatoriaus laikiklj.

3. Pasukite apsauginj raktelj i padėtį „1“.

1. Stověkite už gaminio.

2. Valdymo skydelyje nuspauskite [JUNGIMO / IŠJUNGIMO mygtuką (A). [sijungia ekranas. Akumuliatoriaus indikatorius (B) rodo dviejų akumuliatorių įkrovimo lygį. Veikiančio akumuliatoriaus numeris rodomas greta akumuliatoriaus indikatoriaus. LC 347iVX, LC 353iVX modelių ekrane taip pat rodomas nustatytas greitis.

B 1 A

1. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

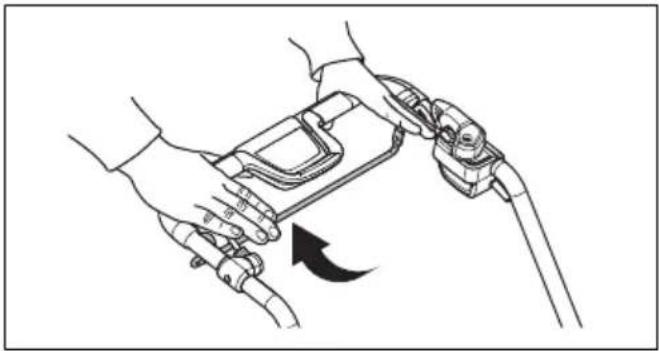

Ratų pavaros naudojimas LC 347iVX, LC 353iVX

- Patraukite pavaros rankeną link gaminio rankenos, kad jjungtumėte pavara.

- Nuspauskite valdymo skydelyje esančius mygtukus „+“ ir „-“, kad nustatytumėte vieną iš 4 važiavimo greičio lygių.

- Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie klūties.

Kaip naudoti SavE™ funkcija (LC 247i)

Gaminys turi akumuliatoriaus energijos taupymo funkcija (SavE™), kuri užtikrina ilgesnę veikimo trukmę.

- Paspauskite mygtuką „SavE™” i 1 padėti, kad paleistumėte funkcija.

- Paspauskite mygtuka „SavE™“ i 0 padėti, kad sustabdytumėte funkcija.

Pasižymėkite: Funkcija „SavE™“ automatiškai sustoja, jei dėl žemės sąlygų reikalinga didesnė galia.

Funkcija „SavE™“ vėl automatiškai paleidžiama, kai tai leidžia žemės sąlygos.

Kaip naudoti SavE™ funkcija (LC 347iVX, LC 353iVX)

Gaminys turi akumuliatoriaus energijos taupymo funkcija (SavE™), kuri užtikrina ilgesnę veikimo trukmę.

1. Paspauskite „SavE ^TM “ mygtuką (A), kad paleistumėte funkcija. Ekrane atsiranda „SavE ^TM “ simbolis (B).
2. Paspauskite „SavE ^TM “ mygtuką dar kartą, kad sustabdytumėte funkcija. „SavE ^TM “ simbolis (B) išnyksta iš ekrano.

1 2 e A B

Pasižymėkite: „SavE™ funkcija automatiškai sustabdoma, jei dėl žemės sąlygų reikalinga didesnė galia. „SavE™ funkcija vėl automatiškai paleidžiama, kai tai leidžia žemės sąlygos.

Didelės apkrovos funkcija

Gaminiu pjaunant aukštą ar šlapią žolę, variklio sūkiai automatiškai padidinami. Kai didelės apkrovos funkcija nebūtina, variklis vėl pradeda veikti standartiniu režimu.

Automatinis paleidimas iš naujo

Naudojant gamini, peilis ir variklis gali laikinai sustoti del kliučiu, pvz., užsikimšimo žole po pjovimo itaiso gaubtu. Jei taip nutinka ir laikote variklio stabdymo rankeną nuspaustą, gaminys bando automatiškai pasileisti iš naujo. Jei gaminys iš naujo nepasileidžia per 5 sekundes, gali reikėti nuvalyti sritį po pjovimo itaiso gaubtu. Žr. Gaminio valymas psl. 376

PERSPĖJIMAS: Prieš tikrindami pjovimo įtaiso gaubtą, atleiskite variklio stabdymo rankeną, pasukite apsauginį raktelį i padėtį „0“, išimkite akumuliatorių ir palaukite bent 5 sekundes. Jei kliūtis pašalinama ir gaminys netyčia paleidžiamas, kyla pavojus susižaloti.

Gaminio sustabdymas (LC 247i)

PERSPĖJIMAS: Prieš palikdami gamini be priežiūros, pasukite apsauginj rakteli i 0 padėtį.

1. Norėdami sustabdyti variklj, atleiskite variklio stabdymo rankeną.

1. Atidarykite akumuliatoriaus gaubtą ir pasukite apsauginį raktelį i padėti „0“.

1. Norėdami išimti akumuliatorių, paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių.

1. Jei akumuliatoriaus ikrova žema, ikraukite jj. Daugiau informacijos žr. Akumuliatoriaus ikrovimas psl. 371.

Gaminio sustabdymas (LC 347iVX, LC 353iVX)

PERSPĖJIMAS: Prieš palikdami gamini be priežiūros, pasukite apsauginj raktelį i 0 padėtį.

1. Norėdami sustabdyti variklį, atleiskite variklio stabdymo rankeną.

1. Valdymo skydelyje nuspauskite |JUNGIMO / IŠJUNGIMO mygtuką. Visi šviesos diodai ir simboliai ekrane išsijungia.

1. Atidarykite akumuliatoriaus gaubtą ir pasukite apsauginį rakteli į padėti „0“.

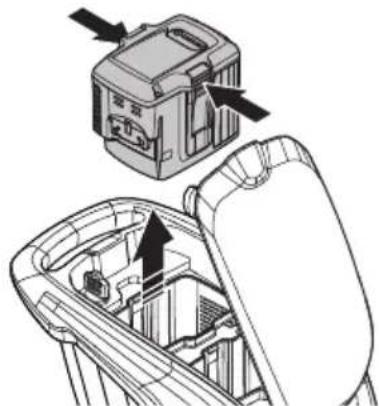

1. Norėdami išimti akumuliatorių, paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių.

1. Jei akumuliatoriaus ikrova žema, ikraukite ji. Daugiau informacijos žr. Akumuliatoriaus ikrovimas psl. 371.

Pasižymėkite: Gaminys išjungiamas automatiškai, jei nenaudojate jo keletą minučių. Kaip vėl paleisti gamini, žr. Gaminio paleidimas(LC 347iVX, LC 353iVX) psl. 372.

Gerų rezultatų gavimas

- Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.

• Nepjaukite daugiau nei 1/3 žolės ilgio. Pirmiausia nupjaukite nustatę didelį aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.
• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio dalyje gali turėti įtakos pjovimo rezultatams. Žr. Gaminio valymas psl. 376.

Žolès pjovimas nenaudojant žolès rinktuvo arba mulčiavimo priedo

• Pakelkite galinį gaubtą ir išimkite žolės rinktuva.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.
• Prieš naudodami gamini, uždarykite galini gaubta.

Kai naudojate gaminj, nupjauta žolė išmetama po galiniu dangčiu.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Išsamesnės informacijos žr. www.husqvarna.com.

Priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Techninės priežiūros informacijos, pažymėtos *, žr. instrukcijas, pateikiamas Sauga psl. 362.

	Kiekvie-ną kartą naudo-jant	Kiekvie-ną mė-nesį	Kas se-zoną
Atlikti bendrają apžiūrą X
Nuvalyti įrenginį X
Patikrinti apsaugą nuo netyčinio užvedimo * X
Įsitikinti, kad gaminio saugos įtaisai nepažeisti * X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo įrangos gaubtą * X
Patikrinti variklio stabdymo rankeną * X
Įsitikinti, kad tinkamai veikia ir nepažeistas ĮJUNGIMO / IŠJUNGIMO mygtukas X
Patikrinti, ar nepažeistas akumuliatorius X
Patikrinti akumuliatoriaus įkrovą X
Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu-liatorius užsifiksuoja gaminyje	X
Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin-kamai		X
Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.			X

Bendroji apžiūra

• [sitikinkite, kad gaminio veržlės ir varžtai priveržti.
• Isitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniiui pateikus į akumuliatorių arba varikli gali įvykti trumpasis jungimas arba gaminys gali sugesti.
  • Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Nepilkite vandens tiesiai ant variklio.
• Lapus, žolę ir purvą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas

PERSPĖJIMAS: Nevalykite akumuliatoriaus ar įkroviklio vandeniu.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.
• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.
• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklj švelnia ir sausa šluoste.

Pjovimo irangos patikrinimas

PERSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį

raktelį i padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo įrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Peilio keitimas

Informacijos apie tinkamą peilio tipą žr. Techniniai duomenys psl. 380.

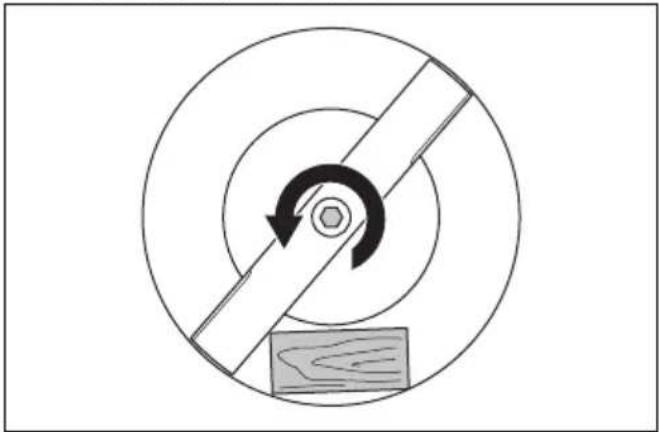

PERSPĖJIMAS: Užfiksuokite peilį medžio bloku, kad keisdami peilį nesusižalotumėte pirštų. Kai variklis išjungtas, peilį galima judinti ir pirštai gali įstrigti tarp peilio ir nejudančių dalių.

1. Užfiksuokite peilj medžio bloku.

1. Nusukite peilio tvirtinimo varžta.
2. Nuimkite peilj.
3. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar jie nepažeisti.
4. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
5. [deje nauja peilj nukreipkite jo kampus pjovimo irangos gaubto kryptimi.

1. Isitikinkite, kad peilis sulygiuotas su variklio veleno centru.
2. Užfiksuokite peilj medžio bloku. Uždėkite spyruoklinę poveržlę ir priveržkite varžtą su poveržle 23–28 Nm jėga.

PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gaminj, kad išbandytumėte peilį. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Gedimai ir jų šalinimas

Akumuliatorius

Akumuliatoriaus šviesos diodas	Priežastis Sprendimas
Mirksi žalias šviesos diodas.	Akumuliatoriaus įtampa žema. įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovi-mas psl. 371.
Mirksi klaidos šviesos diodas.	Silpna akumuliatoriaus įkrova. įkraukite akumuliatorių. Žr. Akumuliatoriaus įkrovi-mas psl. 371.
	Temperatūra darbo aplinkoje per aukšta arba per žema.	Akumuliatorių naudokite nuo 5 °C iki 40 °C tempe-ratūroje.
	Viršįtampis. Įsitikinkite, kad maitinimo tinklo įtampa atitinka ga-minio duomenų lentelėje nurodytą įtampa.
			Iš įkroviklio išimkite akumuliatorių. Palaukite 5 se-kundes ir vėl pabandykite įkrauti akumuliatorių. Jei problema išlieka, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.
Šviečia klaidos šviesos diodas.	Elementų skirtumas per didelis (1 V).	Kreipkitės į patvirtintą techninės priežiūros atstovą.

Akumuliatoriaus jkroviklis

Akumuliatoriaus įkroviklio šviesos diodas	Priežastis Sprendimas
Mirksi klaidos šviesos diodas.	Temperatūra darbo aplinkoje per aukšta arba per žema.	Akumuliatoriaus įkroviklį naudokite nuo 5 °C iki 40 °C temperatūroje.
Šviečia klaidos šviesos diodas.		Kreipkitės į patvirtintą techninės priežiūros atstovą.

Vejapjové

Įspėjimo indikatorius (klaidos šviesos diodas) yra po akumuliatoriaus gaubtu ((LC 247i)) arba valdymo skydelyje ((LC 347iVX, LC 353iVX)).

Problema Klaidos šviesos diodas (mirksnių skaičius)	Priežastis Sprendimas
Mirksi klaidos dio-das. Gaminys ne-veikia tinkamai.	3 Peilis blokuojamas. Pasukite apsauginį raktelį i 0 padėtį, kad gaminys netyčia nebūtų paleistas. Išim-kite akumuliatorių ir palaukite bent 5 se-kundes. Pašalinkite galimas kliūtis ir įsiti-kinkite, kad peilis gali laisvai suktis. Jei problema išlieka, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.
	5 Variklio greitis per daug su-mažėja ir variklis sustoja.	Padidinkite pjovimo aukštį. Žr. Pjovimo aukščio nustatymas psl. 370.
	657	Ratai arba transmisija blokuo-jami.	Pasukite apsauginį raktelį i 0 padėtį, kad gaminys netyčia nebūtų paleistas. Išim-kite akumuliatorių ir palaukite bent 5 se-kundes. Pašalinkite galimas kliūtis ir įsiti-kinkite, kad ratai gali laisvai suktis. Jei problema išlieka, pasikonsultuokite su patvirtintu techninės priežiūros atstovu.
	10 Per daug įkaitęs variklio val-diklis.	Išjunkite variklį ir palaukite, kol jis atvės.
Problema Klaidos šviesos diodas (mirksnių skaičius)		Priežastis Sprendimas
Mirksi klaidos dio-das. Gaminys su-stoja.	0 Akumuliatoriaus jungties gedi-mas.		Patikrinkite akumuliatoriaus jungtį.
	3 Variklio perkrova.	Padidinkite pjovimo aukštį. Žr.	Pjovimo aukščio nustatymas psl. 370.
	8 Silpna akumuliatoriaus įkrova. Įkraukite akumuliatorių. Žr. Akumuliato-riaus įkrovimas psl. 371.
	9 Akumuliatoriaus klaïda arba néra akumuliatoriaus signalo.		Tinkamai įstatykite akumuliatorių į gamini ir patikrinkite akumuliatoriaus jungtį. Jei klaidos šviesos diodas akumuliatoriuje mirksi. Žr. Akumuliatorius psl. 377.
	12 Netinkama paleicio proce-dūra. Variklio stabdymo ran-kena suaktyvinta prieš užve-dant variklj.		Atleiskite variklio stabdymo rankeną ir palaukite apie 5 sekundes. Dar kartą pa-spauskite variklio stabdymo rankeną že-myn, kad paleistumėte gamini.
Kitos klaidos. Jei atsiranda kitų klaidų, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir kreipki-tės į patvirtintą techninės priežiūros atstovą.

Transportavimas, saugojimas ir utilizavimas

lvadas

PERSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo transportavimo metu, pasukite apsauginį raktelį i padėti „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

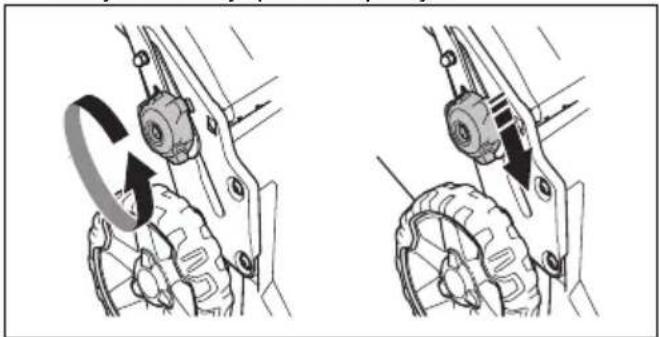

Gaminio nustatymas i gabenimo padėtį

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nulenkite rankeną pirmyn.

1. Išimkite žolės rinktuvą.

Transportavimas

- [dėtiems ličio jonų akumuliatoriams taikomos pavojingų krovinių gabenimo taisyklės.

• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.
• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingų medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.
• Transportavimo metu visuomet išimkite akumuliatorių.
• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.
• Transportuodami gamini, jì pritvirtinkite.

Laikymas

• Prieš sandėliuodami, leiskite gaminiui atvėsti.
• Sandėliuodami visuomet išimkite akumuliatorių.
• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius sandėliuojant nėra prijungtas prie gaminio.
• Akumuliatoriaus jkroviklj laikykite uždaroje ir sausoje aplinkoje.
• Akumuliatorių ir akumuliatoriaus įkroviklj laikykite sausoje ir šiltoje vietoje.
• Sandėliuodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.
• Gaminj saugokite vietoje, kurios aplinkos temperatūra yra nuo –10 °C iki 40 °C.
• Akumuliatorių laikykite vietoje, kurios aplinkos temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Akumuliatoriaus jkroviklj laikykite vietoje, kurios aplinkos temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.

• Prieš sandėliuodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.

• Gaminj, akumuliatorių ir akumuliatoriaus įkroviklj laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.
• Nuvalykite gaminj ir jsitikinkite, kad žolės rinktuvas yra tuščias.
• Atlikite naudojimo instrukcijoje nurodytas techninės priežiūros procedūras. Žr. Techninė priežiūra psl. 375.
• Prieš sandėliuodami gaminį ilgesnį laiką, atlikite visus techninės priežiūros darbus.

Utilizavimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Įrenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis.

Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių atliekų tvarkymo tarnybą arba parduotuvę, kurioje įsigijote gaminį.

	LC 247i LC 347iVX LC	353iVX
Peilių variklis
Variklio tipas BLDC (be šepetėlių)	36 V	BLDC (be šepetėlių)36 V	BLDC (be šepetėlių)36 V
Variklio greitis – „SavE“, rpm 2600/min 2600/min 2600/min
Variklio greitis – nominalus, rpm 3000/min 3000/min 3000/min
Variklio greitis – didelė apkrova, rpm 3500/min 3500/min 3500/min
Variklio galingumas – maks., kW 0,96 0,96 1,05
Variklio galingumas – nominalus, kW 0,75 0,75 0,9
Pavaros variklis
Variklio galingumas – nominalus, kW Netaikoma	0,25 0,25
Savaeigis greitis, km/h Netaikoma 3,0–4,5 3,0-	4,5
Greičio reguliavimo lygiai Netaikoma 4 4
Svoris
Svoris be maišo (be akumuliatoriaus), kg 24,5	26 28
Svoris su maišu (su 2 x „BLi30“), kg 30,5 32,0	34,5
Akumuliatorius
Akumuliatoriaus tipas „Husqvarna“ akumuliatorių serija
Akumuliatoriaus veikimo laikas
Akumuliatoriaus veikimo laikas, min, (laisva eiga) ijungus „SavE“ funkciją, su vienu „Husqvarna“ 7,7 Ah akumuliatoriumi („Bli30“).	62 62 46
Akumuliatoriaus veikimo laikas, min, (laisva eiga) standartiniu režimu, su vienu „Husqvarna“ 7,7 Ah akumuliatoriumi (Bli30).	43 43 28
Skleidžiamas triukšmas58
Garso galios lygis, išmatuotas dB (A) 94 94 97
Garso galios lygis, garantuojamas LWA dB (A)	95 95 98
Garso lygiai59
Naudotojo ausį veikiantis garso slėgis, dB (A)	82 82 86
Vibracijos lygis60
Rankena, m/s2	0,42 0,42 2,64
Pjovimo įranga
Pjovimo aukštis, mm 20–75 mm 20–75 mm 20-	75 mm
Pjovimo plotis, cm	47 47 53
Peilio standartas	Surinkimo5905934-10	Surinkimo5905934-10	Surinkimo5940757-10
Peilio priedai	Mulčiavimo5907010-10	Mulčiavimo5907010-10	Mulčiavimo5950072-10
Žolės rinktuvo galia, litrais	55 55 60
„Bluetooth®“ radijo dažnio duomenys L	LC 247i LC 347iVX LC 353iVX
Dažnių juostos, GHz Netaikoma 2,4–2	4835 2,4–2,4835
Išvesties galia, maks. dBm Netaikoma	4 4

Patvirtinti akumuliatoriai Tipas	Akumuliatoriaus	talpa, Ah	ltampa, V Svoris, svar. / kg
BLi20 Ličio jonų 4,0 36 2,6 /1,2
BLi30 Ličio jonų 7,7 36 4,2 / 1,9

Patvirtinti įkrovikliai nurodytiems akumuliatoriams, BLi įvado įtampa, V Dažnis, Hz Galia, W
QC80	100–240	50–60	80
40-C80	100–240	50–60	68,8
QC250	100–240	50–60	250

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas / modelis LC 247i
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2021 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES dėl elektromagnetinio suderinamumo
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018.

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, patvirtino atitikti Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas.

Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 380.

Huskvarna, 2021-12-01

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, plètros vadovas / sodo gaminiai, „Husqvarna AB“,

Atsakingas už techninę dokumentaciją

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas / modelis LC 347iVX, LC 353iVX
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2021-12-01 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2006/42/EB „dėl mašinų“
2014/53/ES „dėl radijo	įrangos“
2000/14/EB „dėl į aplinų	ką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 62841-1:2015+AC:2015, EN 62841-4-3:2021+A11:2021, EN ISO 12100:2010, EN 55014-1:2017+A11:2020, EN 55014-2:2015, EN IEC 63000:2018, EN ETSI 300 328 v.2.2.2, EN 50663: 2017, ETSI EN 301 489-1 V2.2.3, ETSI EN 301 489-17 V3.2.4.

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, patvirtino atitiktį Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas.

Daugiau informacijos apie triukšmo emisija žr. Techniniai duomenys psl. 380.

Huskvarna, 2021-12-01

Claes Losdal, plètros vadovas / sodo gaminiai, „Husqvarna AB“,

Atsakingas už techninę dokumentaciją

$$ \Delta \operatorname {d u} $$

Registruotieji prekiniai ženklai

Bluetooth® pavadinimas ir logotipai yra registruotieji prekės ženklai, priklausantys Bluetooth SIG, inc., ir Husqvarna juos naudoja pagal licencija.

Saturs

levads.... 385
Drošība.... 387
Montāža.... 393
Lietošana.... 394
Apkope....400

Originalios instrukcijos

Lietošanas pamācība Originele instructies Originale instruksjoner Oryginalne instrukcje Instruções originais Instrucțiuni initiale Оригинальные инструкции Pôvodné pokyny Izvirna navodila Originalna uputstva Bruksanvisning i original Orijinal talimatlar Оригінальні інструкції 原始说明
