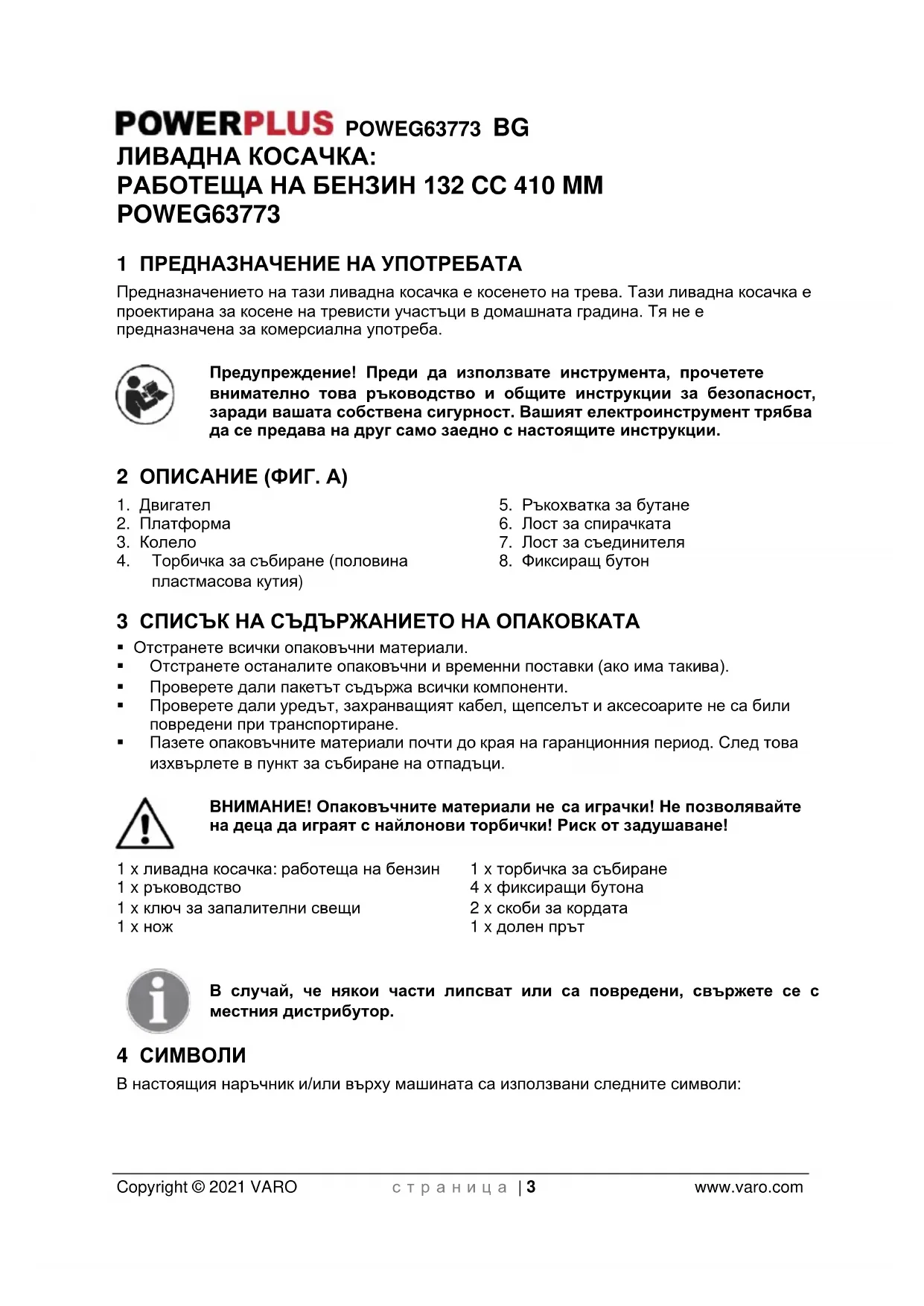

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWEG63773 PowerPlus

8.1 Сглобяване на ръкохватката (Фиг.1, 2 и 3) ..................................................... 9

8.2 Сглобяване на торбата за трева (Фиг. 4 и 5) ................................................. 9

8.3 Сглобяване на капака за разпръскване (Фиг. 6) .............................................. 9

11.4 За да почистите въздушния филтър (Фиг. 15) ........................................... 15

4. Торбичка за събиране (половина

5. Ръкохватка за бутане

6. Лост за спирачката

7. Лост за съединителя

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 x ливадна косачка: работеща на бензин 1 x ръководство 1 x ключ за запалителни свещи 1 x нож 1 x торбичка за събиране 4 x фиксиращи бутона 2 x скоби за кордата 1 x долен прът

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор. 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 4 www.varo.com

Указва риск от нараняване на хора или повреда на инструмента.

В съответствие с основните приложими стандарти за безопасност на европейските

ръководството внимателно преди

Не докосвайте горещия шумозаглушител или цилиндърr. Може да се изгорите. Тези части стават много горещи при работа. При изключване те остават горещи за кратко

Дръжте ръцете и краката си далеч от остри части.

Дръжте околните хора надалеч.

При ремонт изваждайте запалителната свещ. След това ремонтирайте съгласно ръководството.

Обърнете внимание на ръцете и краката на оператора, за да

Дръжте ръцете и краката си далеч от отворите, когато машината работи.

Изчакайте докато всички части на машината спрат напълно преди да ги докоснете. Ножовете продължават да се въртят след изключване на

въртящият се нож може да причини нараняване.

Дръжте ръцете и краката

възпламеняем. Оставете двигателя да се охлади най- малко 3 минути преди

Внимание – бензинът е силно възпламеняем! Опасност от експлозия! Не разливайте гориво!

Задължителна употреба на предпазни очила.

Натискайте смукача не повече от 3 пъти.

Не докосвайте гореща повърхност.

Гарантирано ниво на звуковата мощност в dB.

Самоходна функция.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 6 www.varo.com Предупреждение: Поддържайте знаците за безопасност чисти и видими върху оборудването. Заменяйте знаците за безопасност ако липсват или са нечетливи. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРЕДУПРЕЖДЕНИЕ: При използване на бензинови инструменти, винаги трябва да се спазват основните предпазни мерки за безопасност, включващи долупосоченото, за да е избегне рискът от сериозно нараняване и/или повреда на устройството. Прочетете инструкциите преди работа с този продукт и ги запазете за бъдещи справки. ПРЕДУПРЕЖДЕНИЕ: Тази машина произвежда електромагнитно поле по време на работа. Това поле може при определени обстоятелства да влияе на активни или пасивни медицински импланти. За намаляване на риска от сериозно или фатално нараняване препоръчваме лицата с медицински импланти да се консултират със своя лекар и д производителя на медицинския имплант, преди да работят с тази машина.

• Прочетете внимателно инструкциите. Запознайте се добре с регулаторите и правилното използване на оборудването;

• Не позволявайте на деца и на хора, незапознати с тези инструкции, да използват косачката. Възможно е местните нормативни мерки да ограничават възрастта на

• Никога не косете, когато наблизо има хора, и по-специално деца, или домашни

• Не забравяйте, че операторът или потребителят носи отговорност за инциденти или други опасности, които могат да застрашават хората или тяхното имущество.

• Операторите трябва да получат подходящо обучение за употребата, регулиране и работата на машината, включително забранените операции.

• Когато косите, винаги носете подходящи обувки и дълги панталони. Не работете с оборудването, ако сте боси или с отворени сандали;

• Преди работа площта, която ще бъде косена, трябва да бъде цялостно огледана. Всички предмети като камъни, играчки, пръчки, тел и др., които могат да бъдат изхвърлени от машината, трябва да бъдат отстранени. ПРЕДУПРЕЖДЕНИЕ- Бензинът е силно запалим.

• Съхранявайте горивото в специално предназначени за целта контейнери;

• Доливайте гориво само на открито и през това време не пушете;

• добавяйте гориво преди да запалите двигателя. В никакъв случай не сваляйте капачката на резервоара за гориво и не добавяйте бензин, докато двигателят работи или е горещ;

• Ако разлеете бензин, не се опитвайте да запалите двигателя, а преместете машината далече от разлятото и избягвайте да създавате всякакъв източник на запалване, докато бензиновите пари не се разсеят;

• Завивайте здраво всички капачки на резервоари за гориво и контейнери;

• Заменяйте неизправните шумозаглушители;

• Преди използване винаги проверявайте визуално дали ножовете, болтовете на ножовете и блокът за рязане не са износени или повредени. Сменяйте износените или повредени ножове и болтове като комплекти, за да запазите баланса;POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 7 www.varo.com

• Не работете с двигателя в ограничено пространство, където могат да се съберат опасни пари на въглероден оксид;

• Предупреждение! Не използвайте ливадната косачка, когато има риск за осветлението.

• Препоръчва се да се ограничи продължителността на работа, за да се намали рискът от шум и вибрации.

• Внимавайте, когато работите с ливадната косачка върху склонове и близо до сметища, канавки или насипи.

• Косете само през деня или на добро изкуствено осветление;

• Избягвайте да работите с оборудването в мокра трева, когато това е целесъобразно;

• Винаги се уверявайте, че сте стъпили здраво, когато работите по наклон;

• Вървете, никога не тичайте;

• При ротационни машини с колела косете напречно на наклона, никога нагоре или

• Проявявайте изключително внимание при смяната на посоката, когато сте на

• Не косете по много стръмни наклони;

• Проявявайте изключително внимание при обръщане или дърпане на косачката към

• Спрете ножа(овете), ако косачката трябва да бъде наклонена за транспортиране при пресичане на повърхности без трева и при пренасяне на косачката към и от зоната, която трябва да бъде окосена;

• Никога не работете с косачката, ако предпазните средства са повредени или свалени, например, ако дефлекторите и/или уловителите на трева не са на място;

• Внимание: Не трябва да работите с ливадната косачка без да са поставени изцяло уловителите на трева или самозатварящият се предпазител на отвора за разтоварване.

• Не променяйте или манипулирайте което и да било запечатано регулиране за управление на оборотите на двигателя.

• Предпазните системи или функции на ливадната косачка не трябва да бъдат манипулирани или изключвани.

• Не променяйте управляващите настройки на двигателя и не го форсирайте;

• Преди да запалите двигателя, освободете всички ножове и съединители на задвижването;

• Запалете двигателя внимателно съгласно инструкциите, като държите краката си далече от ножа(овете);

• Не накланяйте косачката, докато запалвате двигателя;

• Не запалвайте двигателя, докато стоите пред изходния ръкав за тревата;

• Не поставяйте ръцете или краката си близо до въртящите се части или под тях. По всяко време стойте настрани от изходния отвор;

• Никога не повдигайте и не носете косачката, докато двигателя работи;

• Спрете двигателя и изключете кабела на запалителна свещ, уверете се, че всички движещи се части са спрели напълно и, ако има ключ, го извадете: − Преди да чистите задръствания или да освобождавате ръкава; − Преди проверка, почистване или работа по косачката; − След удар в чужд предмет. Проверете косачката за наличие на повреди и направете ремонт, преди отново да я запалите и да работите с нея; − Ако косачката започне да вибрира по анормален начин (проверете незабавно);

• Спрете двигателя и изключете кабела на запалителна свещ, уверете се, че всички движещи се части са спрели напълно и, ако има ключ, го извадете: − Винаги, когато се отдалечавате от косачката;POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 8 www.varo.com − Преди доливане на гориво;

• Движете се бавно, когато използвате теглена седалка.

• Моля, обърнете внимание, че потребителят не трябва да модифицира и манипулира запечатаните настройки за управление на скоростта на двигателя.

• Проверявайте машината периодично и се уверявайте преди всяка употреба, че всички стартови блокировки и бутони работят правилно.

• Не използвайте ливадната косачка, когато сте изморени или под въздействие на лекарства, алкохол или медикаменти.

• Не използвайте ливадната косачка в лошо време, особено ако има риск от мълнии.

5.4 Поддръжка и съхранение

• Всички гайки, болтове и винтове трябва да бъдат добре затегнати, за да сте сигурни, че оборудването е в състояние, безопасно за работа;

• Никога не съхранявайте оборудването в сграда, ако в резервоара му има бензин, тъй като парите могат да стигнат до открит пламък или искра;

• Оставете двигателя да изстине, преди да го приберете в затворено място;

• За да намалите опасността от пожар, пазете двигателя, шумозаглушителя, отделението за акумулатора и зоната за съхранение на бензин чисти от трева, листа и голямо количество грес;

• Проверявайте често отделението за трева за износване или повреда;

• Сменяйте износените или повредени части, за да повишите безопасността;

• Ако горивният резервоар трябва да бъде източен, това трябва да се извърши на

• Неправилната поддръжка, употребата на неотговарящи на изискванията резервни части или отстраняването или модификацията на компоненти свързани с безопасността могат да повредят ливадната косачка и да наранят сериозно операторите.

• Използвайте само ножовете и резервните части препоръчвани от производителя. Употребата на неоригинални части може да повреди машината и да нарани операторите. Поддържайте ливадната косачка в добро работно състояние.

• Ако устройството за спиране на ножа не работи, моля, свържете се със сервизния център за помощ. Предупреждение: Не докосвайте въртящите се ножове. Предупреждение: Доливайте гориво на добре вентилирани места със спрян двигател. 6 ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

• Спирайте двигателя преди да изпразните кутията за трева или да регулирате височината на косене.

• Дръжте ръцете и краката си далеч от зоната под ливадната косачка или под отвора за разтоварване на тревата, когато двигателят работи.

• Преди косене почистете ливадата от всички чужди предмети, които могат да бъдат изхвърлени от ливадната косачка.

• Дръжте децата, други хора и домашни любимци на безопасно разстояние, когато работите с ливадната косачка.

• Не накланяйте никога ливадната косачка, когато я стартирате.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 9 www.varo.com 7 ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С БЕНЗИН ВНИМАНИЕ: Бъдете извънредно внимателни при работа с горива. Те са лесно запалими, а парите са взривоопасни. Трябва да се спазват следните правила.

• Използвайте само одобрени контейнери.

• Никога не сваляйте капачката на горивото и не добавяйте гориво при работещ източник на захранване. Оставете изпускателните компоненти на двигателя да изстинат преди да налеете гориво.

• Никога не наливайте гориво в устройството, когато сте на закрито.

• Никога не съхранявайте устройството или контейнерите с гориво на места, където има открит пламък, например до бойлери.

• Ако разлеете гориво, не се опитвайте да включите захранващия източник, а преместете устройството встрани от разлятото, преди да го включите.

• Винаги поставяйте на място и затягайте здраво капачката на горивото, след като го

• Ако искате да източите резервоара, трябва да го направите на открито. 8 СГЛОБЯВАНЕ

8.1 Сглобяване на ръкохватката (Фиг.1, 2 и 3)

• Затегнете долната ръкохватка към устройството като използвате два болта и два бутона от всяка страна.

• Разгънете горната ръкохватка и я фиксирайте към долната ръкохватка като използвате бутоните и болтовете от всяка страна.

• Фиксирайте свързващия кабел към ръкохватката с щипка за кабел. Внимание: Жилата за задвижването и стартера трябва винаги да бъдат позиционирани върху напречния профил на ръкохватката за бутане. Това осигурява свободно движение на жилата върху долната секция на ръкохватката за бутане, когато ръкохватката е сгъната. Неправилният монтаж на тези жила може да доведе до повреда и/или напрягането им, което ще причини неизправно функциониране на машината. В този случай гаранцията отпада.

8.2 Сглобяване на торбата за трева (Фиг. 4 и 5)

• Повдигнете задния капак за изпразване с една ръка и окачете торбата за трева.

• Отпуснете задния капак за изпразване, за да застопорите торбата за трева на

8.3 Сглобяване на капака за разпръскване (Фиг. 6)

• Отстранете торбата за трева.

• Натиснете пластмасовия капак за разпръскване в улея за изпразване.

• След това отпуснете клапата, тя ще се затвори назад, за да покрие капака за разпръскване.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 10 www.varo.com 9 РАБОТА

9.1 Преди да запалите двигателя

Тази косачка е доставена БЕЗ МАСЛО ИЛИ БЕНЗИН в двигателя.

9.1.1 Доливане на маслоl (Фиг.7)

Преди всяка следваща употреба трябва да проверявате нивото на маслото и при необходимост да доливате 350 мл моторно масло SAE30. ВНИМАНИЕ: НЕ препълвайте двигателя с масло, защото той ще започне да пуши силно от заглушителя при стартиране.

• Уверете се, че ливадната косачка е хоризонтална.

• Извадете маслоизмерителната пръчка от отвора за наливане на масло.

• Избършете до чисто маслоизмерителната пръчка, поставете я отново и затегнете капачката на масления резервоар, след което я извадете отново. Нивото на маслото трябва да бъде в рамките на маркировката и то трябва да е чисто и със златист цвят.

• Долейте, ако нивото на маслото е твърде ниско.

• Проверявайте нивото на маслото преди всяка употреба. Доливайте масло, ако е необходимо. Доливайте до линията за пълно ниво на измерителната пръчка.

• Сменяйте маслото след всеки 25 часа работа или на всеки сезон. Може да се наложи да сменяте маслото по-често при прашни, замърсени условия. ЗАБЕЛЕЖКА: Пускане на двигателя с ниско ниво на маслото ще причини повреда на двигателя. Препоръчва се употребата на висококачествено масло за 4-тактови двигатели.

9.1.2 Доливане на БЕНЗИН (Фиг. 8)

ПРЕДУПРЕЖДЕНИЕ: Никога не доливайте гориво в резервоара, когато сте на закрито, при работещ двигател или без да сте оставили двигателя да изстине поне за 15 минути след работа. ПРЕДУПРЕЖДЕНИЕ: Доливайте на добре вентилирано място със спрян двигател. Не пушете или допускайте пламък или искри на мястото, където доливате двигателя или се съхранява бензин. Избягвайте многократен или продължителен контакт с кожата или вдишване на

− Напълнете горивния резервоар до основата на шийката за пълнене на гориво. Използвайте свеж, чист, редовен, безоловен бензин. − Не препълвайте. − Не смесвайте масло с бензина. − За гарантиране на свежестта на горивото, купувайте гориво само в количества, които ще бъдат използвани в рамките на 30 дни.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 11 www.varo.com ВНИМАНИЕ: Изтривайте всяко разлято масло или гориво. Не съхранявайте, разливайте или използвайте бензин близо до открит

ВНИМАНИЕ: Горивата смесени с алкохол (наречени газохол или използващи етанол или метан могат да поглъщат влага, което води до сепарация и формиране на киселини по време на съхранение. Киселинният газ може да повреди горивната система на двигателя по време на съхранение. За предотвратяване на проблеми с двигателя горивната система трябва да бъде изпразвана преди съхранение (Вижте раздела „Съхранение” по-долу в ръководството).

9.2 Стартиране на двигателя (Фиг. 9, 10 & 11)

Проверявайте дали спирачният лост може да бъде управляван и спира нормално преди всяко стартиране. За да стартирате двигателя, първо се уверете, че капачката на запалителната свещ е свързана и че машината е напълнена с достатъчно масло и бензин. ЗАБЕЛЕЖКА: Поради защитното покритие на двигателя малко количество дим може да е налице при първоначалната употреба на продукта и това трябва да бъде считано за нормално. Натиснете 3 пъти смукача за заливане. Издърпайте лоста на спирачката към ръкохватката и издърпайте стартерната ръкохватка бързо. Не допускайте стартерното жило да отскочи обратно. ЗАБЕЛЕЖКА:В хладно време може да се наложи повтаряне на стъпките по заливането. ПРЕДУПРЕЖДЕНИЕ! Твърде много натискане на смукача може да причини задавяне на двигателя. Когато стартирате топъл двигател, не трябва да използвате смукача.

9.3 Спиране на двигателя (Фиг. 12)

За да спрете двигателя, отпуснете лоста на спирачката. ПРЕДУПРЕЖДЕНИЕ! Ножът ще продължи да се върти няколко секунди след като двигателя е спрян. Разкачете капачката на запалителната свещ, ако трябва да оставите ливадната косачка без надзор.

9.4 Функция на самозадвижване (Фиг. 13)

• Самозадвижването се управлява чрез задържане лоста на спирачката нагоре към ръкохватката и избутване на лоста за управление на движението напред, докато

• Движението напред ще спре, когато лостът за движението бъде отпуснат. За да спрете движението напред без да спирате двигателя, отпуснете лоста за движение леко, докато управлението на задвижването се отцепи. Задръжте лоста на спирачката нагоре към ръкохватката, за да продължите косенето без самозадвижване.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 12 www.varo.com ПРЕДУПРЕЖДЕНИЕ: Ливадната косачка започва да се движи незабавно. За да спрете движението, освободете лоста за самоходната функция (1). Тогава ливадната косачка ще спре незабавно.

9.5 Инструкции за регулиране на височината (Фиг. 14)

Внимание: Преди да променяте височината на косене, спрете косачката. Вашата косачка е снабдена с централен лост за регулиране на височината, който предлага 7 положения на височината

• Спрете двигателя и изключете кабела на запалителната свещ, преди да променяте височината на рязане на косачката.

• Издърпайте регулиращата ръкохватка и изберете желаната височина на рязане. Ръкохватката се фиксира в желаната позиция.

• Всички колела трябва да бъдат на една и съща височина на рязане. Средната позиция е най-добра за повечето ливади.

9.6 За почистване на задавен двигател

• Отпуснете лоста за стартиране/спиране на двигателя, за да спрете двигателя.

• Отстранете запалителната свещ, подсушете я и след това я инсталирайте отново. ЗАБЕЛЕЖКА: Инсталирайте запалителната свещ внимателно на ръка, за да избегнете завиване на резбата под ъгъл. След като свещта се уплътни, затегнете я на 1/8 дo ¼ оборот с ключ за запалителни свещи, за да притиснете шайбата.

• Издърпайте лоста за стартиране/спиране на двигателя към горната ръкохватка.

• Извършете стартирането, както е описано по-горе.

9.7 Изпразване на торбата за трева

• Веднага щом накълцаната трева започне да следва ливадната косачка е време да бъде изпразнена торбата за трева.

• Преди да извадите торбата за трева, изключете двигателя и изчакайте, докато ножът спре напълно.

• За да извадите торбата за трева, използвайте едната си ръка, за да повдигнете ежекторната клапа и другата, за да хванете дръжката за носене. Ежекторната клапа автоматично пада след отстраняване на торбата за трева и затваря отвора на задния улей.

• Изпразнете остатъците от трева в торбата за трева и поставете отново торбата за

9.8 Съвети за косене

• При определени условия, например много висока трева, може да се наложи увеличаване на височината на косене за намаляване на съпротивлението (предотвратяване на претоварването на двигателя) и оставяне на масата от накосена трева. Може да се наложи и намаляване на скоростта на придвижване и/или преминаване на косачката през района за втори път.

• При изключително тежко косене намалете ширината на косете чрез препокриване на полосите окосени преди това и бавно косене.

• Порите в тъканта на уловителя на тревата могат да се задръстят напълно от замърсявания и прах и той ще събира по-малко трева. За предотвратяване на товаPOWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 13 www.varo.com редовно измивайте с маркуч уловителя на тревата и го оставяйте да се изсуши преди нова употреба.

• Поддържайте чиста горната част на двигателя (около стартера) и отстранявайте остатъците от трева от нея. Това ще помогне на въздушния поток на двигателя и ще удължи неговия експлоатационен ресурс.

• Ходете, никога не бягайте с косачката. Бъдете много внимателни, когато косите върху неравен или груб терен.

• Косете напречно на склонове, никога нагоре и надолу.

• Внимавайте, когато променяте посоката на косачката върху склон.

• Не косете върху прекалено стръмни склонове.

• Най-добър резултат ще се постигне, ако тревата е суха. Мократа трева се стреми да прилепне към ножа и системата за събиране на трева.

• Тревата расте с различна скорост през различните годишни времена. Не използвайте никога най-ниската височина на рязане за първото косене за сезона или при сухи условия.

• Само около една трета от височината на тревата трябва да бъде окосена.

• Когато косите с разпръскване, уверете се, че окосената трева може да бъде разпръсквана ефективно, не косете твърде висока или мокра трева. Когато косите в продължение на няколко минути, моля, спрете косачката и почистете ножа и платформата.

• Не отстранявайте окосената трева в корпуса на косачката или върху ножа на ръка или с краката си. Вместо това използвайте подходящи инструменти като четка или

10 ФУНКЦИИ Тези косачки могат да бъдат преустроени от своята нормална функция според целта на приложението: За преобразуване на косачката

разпръскване Торба за трева

10.1 Какво е разпръскване

При разпръскване тревата се коси на една работна стъпка, след това се раздробява фино и връща върху тревната площ като естествен тор. Съвети за косене с разпръскване:

• Редовно подрязване с макс. 2 см от 6 см до 4 см височина на тревата.

• Употреба на остър режещ нож.

• Движете се само с работна стъпка.

• Периодично почиствайте разпръскващия клин, вътрешната страна на корпуса и ножа на косачката. 11 ПОДДРЪЖКА ВАЖНО – Редовната, грижлива поддръжка е от съществено значение за поддържането на нивото на безопасност и първоначалните технически характеристики на машината непроменени с течение на времето.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 14 www.varo.com Спрете двигателя и разкачете заземяването на запалителната свещ, преди да извършвате каквито и да било операции по ремонта и поддръжката. Предупреждение! Риск от нараняване поради опасни движещи се части! Сложни операции – не посочени по-долу – трябва да бъдат изпълнявани само от специализиран център за техническа помощ. Замяната на режещото устройство трябва да се извършва от квалифициран специалист! Обработка или заточване на ножовете не се препоръчва, освен ако не се извършва в ремонтен сервиз или от подобен квалифициран специалист!

• Поддържайте затегнати всички гайки, болтове и винтове за да сте сигурни, че оборудването е в безопасно работно състояние. Редовната поддръжка е важна за безопасността и техническите характеристики.

• Не съхранявайте никога оборудването с гориво в резервоара в сграда, в която изпаренията могат да достигнат открит пламък, искра или източник на силна

• Оставете двигателя да се охлади преди съхранение в което и да било помещение.

• За намаляване на опасността от пожар поддържайте двигателя, шумозаглушителя на ауспуха, акумулаторното отделение и мястото за съхранение на бензин без наличие на трева, листа или прекомерно омасляване. Не оставяйте контейнери с окосена трева във вратите.

• Заменяйте износените или повредени части за безопасност. От съображения за безопасност не използвайте оборудването с износени или повредени части. Частите трябва да бъдат заменяни или ремонтирани. Части, които не са със същото качество, могат да повредят оборудването и да бъдат опасни за вашата безопасност.

• Ако горивният резервоар трябва да бъде изпуснат, това трябва да се извърши на открито и когато двигателят е хладен.

• Проверявайте самозатварящия се предпазител и уловителя на тревата често за износване и влошаване на качествата.

• Винаги, когато трябва да боравите с машината, да я транспортирате или накланяте,

− да носите здрави работни ръкавици; − да хващате машината в точките, които предлагат здрав захват, като вземате под внимание теглото и негово разпределение.

11.1 Смяна / изпускане на маслото

Пробката за изпускане на маслото се намира под измервателната пръчка, в основата на

Подгответе съд за улавяне на маслото. Отвинтете пробката за изпускане. След като маслото бъде изпразнено, поставете отново пробката за изпускане. Уверете се, че шайбата е на мястото си и избършете всички пръски. Стартирайте двигателя и го оставете да работи малко. Спрете двигателя, изчакайте една минута и проверете нивото на маслото. Долейте, ако е необходимо.

11.2 Изпускане на горивния резервоар

• Изпразвайте горивния резервоар, когато съхранявате продукта за повече от 30 дни, за да предотвратите влошаване на качеството на горивото.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 15 www.varo.com

• Отвинтете и отстранете капачката на горивния резервоар и използвайте подходяща горивна помпа, за да изпразните горивото в подходящ контейнер.

11.3 Запалителна свещ

Оставете двигателя да се охлади. Снемете запалителната свещ с доставения обхващащ гаечен ключ, почистете свещта с телена четка. Настройте хлабината на 0,75 мм (0,030") с хлабиномер. Монтирайте отново запалителната свещ като внимавате да не я презатегнете. При замяна използвайте само правилна запалителна свещ. За да получите най-добри резултати, сменяйте запалителната свещ на всеки 100 работни часа.

11.4 За да почистите въздушния филтър (Фиг. 15)

• Завъртете наляво, за да отворите капака на въздушния филтър.

• Поставете отново въздушния филтър.

• Подравнете трите пластини на капака с основата. Притиснете и завъртете надолу, за да затегнете.

11.5 Почистване на корпуса на косачката

Отлаганията от замърсявания затрудняват стартирането, влияят върху качеството на косене и на изпразването на тревата. Най-лесно е отстраняването на замърсяванията и тревата веднага след косене. За избягване на замърсяването на пода, долната страна трябва да бъде почиствана от тревата.

11.6 Замяна на ножа(Фиг. 16)

От съображения за безопасност ножът трябва да бъде заточван, балансиран и монтиран само от упълномощен сервиз. За оптимални резултати се препоръчва ножът да бъде проверяван веднъж годишно. ПРЕДУПРЕЖДЕНИЕ: Нуждаете се от градински ръкавици и гаечен ключ, за да демонтирате ножа. ЗАБЕЛЕЖКА: Не обръщайте косачката. Наклонете я леко към тръбата за пълнене на масло до получаване на достъп под платформата. Сменяйте металния нож след 50 часа косене или 2 години в зависимост от това, кое настъпи по-скоро, независимо от състоянието. От съображения за безопасност препоръчваме ножът да бъде сменян само от лице, което квалифицирано и упълномощено да извърши това. Задръжте ножа и отвинтете болта на ножа обратно на часовниковата стрелка с гаечен ключ. Снемете шайбата и ножа. Поставете нов нож или заточения нож, разположете ножа върху двете шпилки на фланеца на ножа и след това поставете шайбата и болтовете. Уверете се, че ножът е правилно поставен и след това затегнете болтовете. Не презатягайте. Горният край на ножа трябва да се издава в двигателното отделение.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 16 www.varo.com

11.7 График за поддръжка

Инспектирайте и поддържайте продукта периодично на базата на долната таблица за

Отстраняване Шум по време на работа, машината вибрира силно Винтовете са разхлабени Закрепващите елементи на ножа са разхлабени Ножът е дебалансиран Проверете винтовете Проверете закрепващите елементи на ножа Заменете ножа Двигателят не

стартиране/спиране не е

Запалителната свещ е

Режещият нож е износен/повреден Горивният резервоар е

Двигателят може да е

Натиснете лоста за стартиране/спиране Заменете запалителната

Заменете режещия нож Заредете с гориво Извадете свещта и я

Запалителната свещ е

Почистете запалителната

Неравномерни резултати при косене Ножът е тъп Височината на рязане е твърде ниска Заточете ножа Настройте правилната

Ножът е износен Торбата за трева е

Височината на рязане не е

разтоварване/корпусът е

Заменете ножа Изпразнете торбата за

Коригирайте височината

Оставете ливадата да

Почистете канала за разтоварване/корпуса Почистете долната страна на платформата на косачкатаPOWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 18 www.varo.com 13 ТЕХНИЧЕСКИ ДАННИ

POWEG63773 Обем на цилиндъра 132 cc Мощност на двигателя 2,5 кВт Тип на двигателя PowerPlus 4-тактов (eco driver) Обороти на въртене 2800 мин

Ширина на косене 410 мм Кутия/торба за събиране 45 л Височина на косене 25-75 мм Брой на позициите на височината

Вместимост на масления резервоар 0,5 л Вместимост на горивния резервоар 1 л Диаметър на предното колело 178 мм Диаметър на задното колело 203 мм Централно регулируема настройка на височината

Тип на запалителната свещ

Колела със сачмени лагери

Двигател готов за стартиране

Клас на горивото E10

24 кг 14 ШУМ И ВИБРАЦИИ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 80 дБ(A) Ниво на звуковата мощност LwA 96 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(A). aw (Вибрации) 8,1 м/с² K = 1,5 м/с²POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 19 www.varo.com 15 ИНСТРУКЦИИ ЗА СЪХРАНЕНИЕ (ИЗВЪН СЕЗОНА) Извършете почистване и поддръжка преди съхранение! За избягване на проблеми с двигателя, горивната система трябва да бъде изпразвана преди съхранение от 30 или повече дни. Изпразнете горивния резервоар, стартирайте двигателя и го оставете да работи, докато горивните тръбопроводи и карбураторът се изпразнят. Използвайте свежо гориво през следващия сезон. Не използвайте никога продукти за почистване на двигателя или карбуратора, защото може да настъпи сериозна повреда. За подготовка на косачката за съхранение трябва да бъдат предприети следните

• След последното косене за сезона оставете резервоара за гориво да се изпразни.

• Почистете косачката и я смажете щателно, както е описано в инструкциите за

• Направете справка в ръководството за двигателя относно инструкциите за правилното му съхранение.

• Покрийте леко режещото острие на косачката със смазка за шасита безопасна за околната среда, за да предотвратите появата на ръжда.

• Съхранявайте косачката на сухо и чисто място.

• При съхранение на всякакви видове механизирано оборудване на непроветрявано място или в склад за съхранение на материали трябва да се вземат мерки за предотвратяване на появата на ръжда. Покрийте оборудването със слой леко масло или силикон, особено кабелите и всички движещи се части.

• Внимавайте да не огъвате и да не пречупвате кабелите.

• Ако въжето на стартера се откачи от водещото въже на ръкохватката, изключете и заземете кабела на запалителната свещ. Хванете старт/стоп ръкохватката за двигателя и издърпайте бавно стартерното въже от двигателя. Плъзнете въжето на стартера в оста на водещото въже при ръкохватката. 16 ТРАНСПОРТИРАНЕ

• Изключвайте продукта и разкачвайте конектора на запалителната свещ, преди да го транспортирате където и да било.

• Прикрепете транспортни предпазители, ако е приложимо.

• Винаги транспортирайте продукта за неговата дръжка.

• Защитете продукта от силни удари или вибрации, които могат да възникнат при транспортиране в превозни средства.

• Обезопасете продукта, за да предотвратите неговото подхлъзване или падане, загуба на гориво, повреда и нараняване.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 20 www.varo.com 17 ГАРАНЦИЯ

• В съответствие със законовите разпоредби този продукт има гаранционен срок 24 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички материали или производствени дефекти с изключение на: дефектни части поради нормално износване и изтриване като лагер, четки, кабели и свещи или принадлежности като остриета, торби за събиране, въздушни филтри и т.н. и повреди или дефекти произтичащи от неправилна употреба, злополуки или промени, както и цената на транспортирането.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 18 ОКОЛНАТА СРЕДА Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната

Моля да се освободите от използваното моторно масло по начин, съобразен с околната среда. Ние съветваме да го отнесете в запечатан контейнер до вашия местен сервиз за рекламация. Не го изхвърляйте на боклука и не го изсипвайте на земята.POWEG63773 BG Copyright © 2021 VARO с т р а н и ц а | 21 www.varo.com 19 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ Долуподписаните, VARO – Vic. Van Rompuy N.V. с адрес Joseph Van Instraat 9 - 2500 Лиер, Белгия, едноличен собственик с настоящото декларираме, че продукта: Ливадна косачка: работеща на бензин 132 cc 410 мм търговска марка: PowerPlus модел: POWEG63773 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 91dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN ISO 14982 : 2009 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Philippe Vankerkhove Регулационни въпроси – мениджър по съответствията 04/05/2021, Lier - BelgiumVARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: IBERICA BRICOLAGE S.L. - ESPAÑA ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd / GERMANY GmbH
