MANUAL DE USUARIO POWEG63773 PowerPlus

9.5 Instrucciones para el ajuste de la altura (Fig. 14) ............................................... 11

11.5 Limpieza de la cubierta de la cortadora de césped............................................. 14

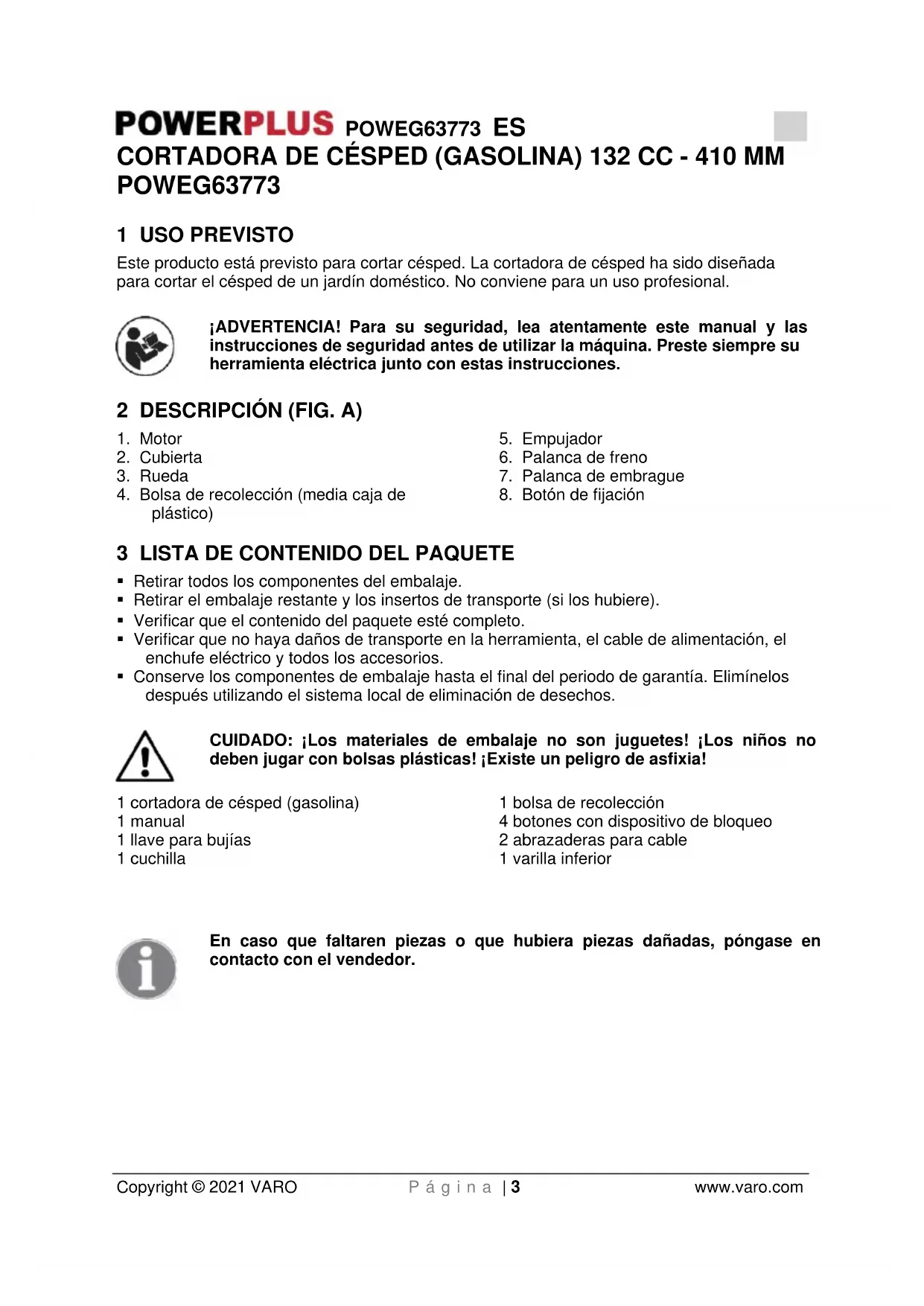

Copyright © 2021 VARO P á g i n a | 3 www.varo.com CORTADORA DE CÉSPED (GASOLINA) 132 CC - 410 MM POWEG63773 1 USO PREVISTO Este producto está previsto para cortar césped. La cortadora de césped ha sido diseñada para cortar el césped de un jardín doméstico. No conviene para un uso profesional. ¡ADVERTENCIA! Para su seguridad, lea atentamente este manual y las instrucciones de seguridad antes de utilizar la máquina. Preste siempre su herramienta eléctrica junto con estas instrucciones. 2 DESCRIPCIÓN (FIG. A)

4. Bolsa de recolección (media caja de

8. Botón de fijación

3 LISTA DE CONTENIDO DEL PAQUETE

• Retirar todos los componentes del embalaje.

• Retirar el embalaje restante y los insertos de transporte (si los hubiere).

• Verificar que el contenido del paquete esté completo.

• Verificar que no haya daños de transporte en la herramienta, el cable de alimentación, el enchufe eléctrico y todos los accesorios.

• Conserve los componentes de embalaje hasta el final del periodo de garantía. Elimínelos después utilizando el sistema local de eliminación de desechos. CUIDADO: ¡Los materiales de embalaje no son juguetes! ¡Los niños no deben jugar con bolsas plásticas! ¡Existe un peligro de asfixia! 1 cortadora de césped (gasolina) 1 manual 1 llave para bujías 1 cuchilla 1 bolsa de recolección 4 botones con dispositivo de bloqueo 2 abrazaderas para cable 1 varilla inferior

En caso que faltaren piezas o que hubiera piezas dañadas, póngase en contacto con el vendedor.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 4 www.varo.com 4 SÍMBOLOS En este manual y/o en el aparato mismo se utilizan los siguientes símbolos:

Indica un riesgo de lesiones corporales o de daños para la herramienta.

De conformidad con las normas esenciales en materia de seguridad de las directivas europeas aplicables.

Lea atentamente este manual antes de la utilización.

No toque un cilindro o silenciador que esté caliente. Se puede quemar. Durante el funcionamiento, estas partes se calientan mucho. Cuando se apaga la máquina, estas partes quedan calientes durante un breve momento.

¡Advertencia! Proyección de objetos.

Mantenga las manos y pies lejos de las piezas afiladas.

Mantenga alejados a los espectadores.

Al efectuar reparaciones, retire la bujía. A continuación, repare de conformidad con el manual.

Esté atento a las manos y pies del operador para evitar lesiones.

Mantenga las manos y pies fuera de las aberturas mientras que la máquina esté en funcionamiento.

Espere hasta que los componentes de la máquina se hayan detenido completamente antes de tocarlos. Las cuchillas siguen girando después de que se haya apagado la máquina. Una cuchilla que gira puede causar lesiones corporales.

Mantenga lejos las manos y los pies.

La gasolina es inflamable. Deje enfriar el motor durante al menos 2 minutos antes del repostaje.

Atención: La gasolina una sustancia es muy inflamable. ¡Riesgo de explosión! ¡No derrame combustible!

Uso obligatorio de una protección ocular.

Utilice un dispositivo de protección contra el ruido.

No presione más de 3 veces el bulbo de cebado.

No toque una superficie caliente.

Nivel de potencia acústica garantizado en dB.

Función de autopropulsión.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 6 www.varo.com Advertencia: Mantenga visibles y claras las señales de seguridad. Remplace las señales de seguridad ilegibles o que han desaperecido.

5 ADVERTENCIAS GENERALES EN MATERIA DE SEGURIDAD

ADVERTENCIA: Cuando se utiliza herramientas de gasolina, se debe siempre tomar precauciones básicas de seguridad, incluso las siguientes, para reducir el riesgo de lesiones personales y/o daños a la máquina. Lea todas estas instrucciones antes de utilizar este producto y consérvelas para consultarlas en el futuro. ADVERTENCIA: Durante el funcionamiento, esta máquina produce un campo electromagnético. En algunas circunstancias, este campo puede interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o mortales, recomendamos a las personas con implantes médicos consultar con el médico y el fabricante de dichos implantes antes de utilizar esta herramienta.

• Lea cuidadosamente las instrucciones. Familiarícese con los controles y el uso correcto del equipo.

• Nunca permita a niños o a personas no familiarizadas con estas instrucciones utilizar la cortadora de césped. Las reglamentaciones locales pueden limitar la edad del operador.

• Nunca corte el césped cuando haya personas cerca, especialmente niños o animales domésticos.

• Recuerde que el operador o el usuario son responsables de los accidentes o riesgos que pudieren sufrir las otras personas o sus bienes.

• Los operadores debe tener la formación adecuada en materia de uso, ajuste y funcionamiento de la máquina, incluso conocer las operaciones prohibidas.

• Durante el corte, lleve siempre calzado y pantalones largos. No utilice el equipo cuando esté descalzo o lleve sandalias abiertas;

• Antes de trabajar, se debe examinar perfectamente el área de corte. Se debe retirar todos los objetos tales como piedras, juguetes, palos y cables, etc. que la máquina pudiere expulsar. ADVERTENCIA: La gasolina es un producto altamente inflamable.

• Almacene el combustible en contenedores diseñados específicamente para esa finalidad.

• Añada el combustible sólo al exterior y no fume durante las operaciones de llenado.

• Añada el combustible antes de poner en marcha el motor. Nunca retire la tapa del depósito de combustible ni añada combustible cuando el motor esté en marcha o cuando éste esté caliente.

• Si ha se derrama combustible, no intente poner en marcha el motor. Aleje la máquina del área en que se hubiere producido el derrame y evite crear toda fuente de ignición hasta que se haya disipado los vapores de éste.

• Vuelva a colocar los tapones del depósito de combustible y del contenedor de manera segura.

• Reemplace los silenciadores defectuosos.

• Antes de utilizar la máquina, examínela siempre visualmente para detectar desgastes o daños en las cuchillas, los pernos de cuchilla y el conjunto cortador. Reemplace las cuchillas desgastadas o dañadas y los pernos en los conjuntos, para proteger el equilibrio.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 7 www.varo.com

• No ponga en marcha el motor en un lugar confinado en el que puedan acumularse los humos de monóxido de carbono.

• ¡Advertencia! No utilice la cortadora de césped en caso de riesgo de incendio.

• Se recomienda limitar el tiempo de funcionamiento para reducir al mínimo los riesgos de ruido y vibración.

• Tenga cuidado al trabajar con la cortadora de césped en pendientes y cerca de vertederos de basura, zanjas o terraplenes.

• Corte sólo a la luz del día o con una buena iluminación artificial.

• Evite utilizar el equipo con hierba húmeda, donde fuere posible.

• Asegúrese siempre de su apoyo en las pendientes.

• Camine, nunca corra.

• Para las máquinas rotativas con ruedas, corte transversalmente a las pendientes, nunca hacia arriba y hacia abajo;

• Tenga mucho cuidado cuando cambie de dirección en las pendientes;

• No corte excesivamente trabaje en pendientes demasiado abruptas.

• Tenga mucho cuidado al invertir el sentido de desplazamiento o al tirar la cortadora hacia usted;

• Espere a que la cuchilla se detenga completamente si se debe inclinar la cortadora de césped para el transporte pasando por superficies diferentes de césped, así como cuando transporte la cortadora hacia y desde el área de trabajo;

• Nunca utilice la cortadora de césped con protecciones que estén defectuosas, o sin que los dispositivos de seguridad, por ejemplo deflectores y/o cajas de recolección de hierba, estén en su sitio;

• Cuidado: No se debe utilizar la cortadora de césped sin que el colector de hierba esté completo o sin que la protección de cierre automático de la abertura de descarga esté instalada.

• No modifique con un ajuste hermético el dispositivo de control de velocidad del motor.

• No se debe modificar ni desactivar las características ni los sistemas de seguridad de la cortadora de césped.

• No cambie los ajustes del regulador del motor ni la sobrevelocidad de éste;

• Desenclave todos los embragues de cuchilla y accionamiento antes de poner en marcha el motor.

• Ponga cuidadosamente en marcha el motor de acuerdo con las instrucciones y con los pies lejos de la(s) cuchilla(s).

• No incline la cortadora de césped cuando ponga en marcha el motor.

• No ponga en marcha el motor colocándose enfrente de la boca de descarga.

• No ponga las manos o los pies cerca o debajo de las piezas rotativas. Mantenga siempre despejada la abertura de descarga.

• Nunca levante ni transporte una cortadora de césped mientras que el motor esté en movimiento.

• Pare el motor y desconecte el hilo de la bujía, asegúrese que todas las piezas móviles se hayan detenido y, donde hubiere una llave, retírela: − Antes de eliminar los bloqueos o de desatascar la boca de descarga. − Antes de verificar, limpiar o trabajar en la cortadora de césped. − Después de golpear un objeto extraño. Examine la cortadora de césped para detectar daños y haga las reparaciones del caso antes de volver a poner en marcha y utilizar la máquina. − Si la cortadora de césped comienza a vibrar anormalmente (verifique inmediatamente).

• Pare el motor y desconecte el hilo de la bujía, asegúrese que todas las piezas móviles se hayan detenido y, donde hubiere una llave, retírela: − Cuando deje la cortadora de césped. − Antes de añadir combustible.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 8 www.varo.com

• Cuando se utilice un asiento de arrastre, vaya lentamente.

• Tenga en cuenta que el usuario no debe modificar ni manipular ninguna configuración sellada del control de velocidad del motor.

• Verifique la máquina regularmente y asegúrese que, antes de cada uso, todos los dispositivos de bloqueo de arranque y los botones pulsadores funcionen correctamente.

• No utilice la cortadora de césped cuando esté cansado o bajo los efectos de medicamentos, alcohol o drogas.

• No use la cortadora de césped en caso de malas condiciones meteorológicas, especialmente si existe riesgo de rayos.

5.4 Mantenimiento y almacenamiento

• Mantenga apretadas todas las tuercas, pernos y tornillos para estar seguro que el equipo puede funcionar de manera segura.

• Nunca almacene el equipo con gasolina en el depósito en un edificio en el que los vapores puedan entrar en contacto con una llama viva o una chispa.

• Deje que el motor se enfríe antes de almacenar la máquina en cualquier recinto.

• Para reducir el riesgo de incendio, mantenga el motor, el silenciador, el compartimiento de la batería y el lugar de almacenamiento del combustible sin hierba, hojas o exceso de grasa.

• Verifique frecuentemente la caja de recolección de hierba para detectar desgaste o deterioro.

• Cambie las piezas desgastadas o dañadas por razones de seguridad.

• Si se debe purgar el depósito de combustible, se debe efectuar esta operación al exterior.

• Un mantenimiento inadecuado, así como el uso de componentes de reemplazo no conformes o el desmontaje o modificación de los componentes de seguridad pueden dañar la cortadora de césped y causar lesiones graves a los operadores.

• Utilice sólo cuchillas y piezas de repuesto recomendadas por el fabricante. El uso de piezas no originales puede dañar la máquina y causar lesiones a los operadores. Mantenga la cortadora de césped en buen estado de funcionamiento.

• Si el dispositivo de parada de la cuchilla no funciona, solicite ayuda al centro de servicio. Advertencia: No toque una cuchilla en rotación. Advertencia: Llene el depósito de combustible en un área bien ventilada con el motor parado.

6 ADVERTENCIAS EN MATERIA DE SEGURIDAD

• Utilice la cortadora de césped sólo cuando la caja para hierba y/o la placa deflectora estén instaladas.

• Pare el motor antes de vaciar la caja para hierba o de ajustar la altura de corte.

• Cuando el motor esté en funcionamiento, mantenga las manos y pies lejos de la parte situada debajo de la cortadora de césped o de la zona de descarga de hierba.

• Antes de cortar el césped, retire del área de trabajo todo objeto que la máquina pudiere lanzar.

• Mantenga a los niños, así como a otras personas y mascotas, a una distancia de seguridad mientras trabaja con la cortadora de césped.

• Nunca incline la cortadora de césped al ponerla en funcionamiento.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 9 www.varo.com

7 ADVERTENCIAS DE SEGURIDAD GASOLINA

ADVERTENCIA: Tenga mucho cuidado al manipular combustibles. Estos pueden inflamarse y sus vapores son explosivos. Se de cumplir con los siguientes puntos.

• Utilice sólo recipientes autorizados.

• Nunca retire el tapón de combustible ni añada combustible cuando el motor esté en funcionamiento. Deje que los componentes de escape del motor se enfríen antes de añadir combustible.

• Nunca añada combustible cuando la máquina esté al interior del local.

• Nunca almacene la máquina ni los contenedores de combustible al interior, en presencia de una llama viva, como en el caso de un calentador de agua.

• Si ha se ha derramado combustible, no intente poner en funcionamiento el motor sino aléjelo de esta área antes de ponerlo en marcha.

• Siempre cambie y apriete firmemente el tapón de combustible antes de añadir combustible.

• Si se vacía el depósito, se debe efectuar esta operación al exterior. 8 ENSAMBLAJE

8.1 Ensamblaje del manillar (Fig. 1, 2 y 3)

• Fije el manillar inferior en la máquina con los dos pernos y los dos botones, a cada lado.

• Despliegue el manillar superior y fíjelo en el manillar inferior con los botones y los pernos, en cada uno de los lados.

• Fije el cable de alimentación en el manillar con el sujetador de cable. Cuidado: Los cables de tracción y arranque siempre deben estar en la parte superior de la barra transversal de la empuñadura de empuje. De esta manera, los cables pueden moverse libremente en la sección inferior de la empuñadura de empuje cuando la manija está plegada. Un montaje incorrecto puede provocar daños y esfuerzos en estos cables, causando un mal funcionamiento de la máquina. Es este caso, se anulará la garantía.

8.2 Instalación de la bolsa para hierba (Fig. 4 y 5)

• Levante la tapa de descarga trasera con una mano y enganche la bolsa para hierba.

• Suelte la tapa de descarga trasera para sujetar la bolsa para hierba en su puesto.

8.3 Instalación del tapón de mulching (Fig. 6)

• Retire la bolsa para hierba.

• Empuje el tapón de mulching plástico en la boca de descarga.

• Suelte después la tapa que cubrirá nuevamente el tapón de mulching. 9 UTILIZACIÓN

9.1.1 Adición de aceite (Fig. 7)

Antes de cada utilización sucesiva, se debe verificar el nivel de aceite y, si fuere necesario, completarlo con 500 ml de aceite para motores SAE30. CUIDADO: NO llene excesivamente el motor con aceite dado que una gran cantidad de humo saldrá por el silenciador durante el arranque.

• Asegúrese que la cortadora de césped esté sobre un suelo horizontal.

• Extraiga la varilla indicadora del nivel de aceite de la boca de llenado.

• Limpie la varilla del nivel de aceite; vuelva a colocarla y apriete el tapón del depósito de aceite y después vuelva a sacarla. El nivel de aceite debe estar en la marca y tener un color oro claro.

• Complete el nivel de aceite si éste estuviere demasiado bajo. IMPORTANTE:

• Verifique el nivel de aceite antes de cada utilización. Añada aceite, si fuere necesario. Llene hasta la línea de lleno en la varilla indicadora del nivel de aceite.

• Cambie el aceite cada 25 horas de funcionamiento o a cada temporada. Es posible que se deba cambiar el aceite más a menudo, en condiciones pulverulentas, secas. NOTA: El motor puede dañarse cuando funciona con un bajo nivel de aceite. Se recomienda utilizar un aceite de calidad superior con detergente de alta calidad para un motor de cuatro tiempos.

9.1.2 Añadido Gasolina (Fig. 8)

ADVERTENCIA: nunca llene el depósito de combustible al interior de un local, cuando el motor esté en funcionamiento o antes de que el motor se haya enfriado durante 15 minutos después de haberlo apagado. ADVERTENCIA: Reposte combustible en un área bien ventilada con el motor parado. No fume ni permita llamas ni chispas en el área de repostaje de la máquina o de almacenamiento del combustible. Evite los contactos repetidos o prolongados con la piel o bien la inhalación de vapores. − Llene el depósito de combustible hasta la base del cuello del dispositivo de llenado. Utilice gasolina sin plomo, normal, fresca y limpia. − No llene excesivamente. − No utilice mezclas de aceite con gasolina. − Para asegurar la frescura del combustible, compre sólo combustible en las cantidades que se puedan utilizar en el curso 30 días. CUIDADO: Limpie todo el aceite o combustible derramado. No almacene, derrame ni utilice gasolina cerca de una llama viva CUIDADO: Los combustibles mezclados con alcohol (llamados "gasohol") o que utilicen etanol o metano pueden atraer la humedad, lo que conduce a la separación y formación de ácidos durante el almacenamiento. Los gases ácidos pueden dañar el sistema de combustible de un motor durante el almacenamiento. Para evitar problemas con el motor, se debe vaciar elPOWEG63773 ES Copyright © 2021 VARO P á g i n a | 11 www.varo.com sistema de combustible antes de su almacenamiento (ver Almacenamiento, más adelante en este manual).

9.2 Puesta en marcha del motor (Fig. 9,10 &11)

Antes de cada arranque, verifique que la palanca de freno funciona normalmente. Para poner en marcha el motor, asegúrese primero que el sombrerete de la bujía está conectado y que la máquina tenga la cantidad suficiente de aceite y gasolina. NOTA: Debido a los revestimientos de protección del motor, puede producirse una pequeña cantidad de humo la primera vez que se utilice la máquina. Esto es normal. Presione 3 veces el bulbo cebador. Tire la palanca de freno hacia la empuñadura y después tire rápidamente el dispositivo de arranque. No deje retraerse la cuerda del dispositivo de arranque. NOTA: En condiciones climáticas más frías, es posible que se requiera repetir el procedimiento de cebado. ADVERTENCIA: Una presión excesiva del cebador puede ahogar el motor. Cuando se arranca un motor caliente, no es necesario utilizar el cebador.

9.3 Parada del motor (Fig. 12)

Para detener el motor, suelte la palanca de freno. ADVERTENCIA: La cuchilla seguirá girando durante algunos segundos después de que se haya parado el motor. Desconecte el sombrerete de la bujía si se deja sin vigilancia la cortadora de césped.

9.4 Función de autopropulsión (Fig. 13)

• Se controla la autopropulsión manteniendo arriba la palanca de freno sobre la empuñadura y empujando hacia delante la palanca de control de accionamiento, hasta que ésta se enclave.

• El movimiento hacia delante cesará cuando se suelte la palanca de accionamiento. Para interrumpir el movimiento hacia delante sin parar el motor, suelte ligeramente la palanca de accionamiento hasta que se desenclave el dispositivo de control de accionamiento. Mantenga arriba la palanca de freno sobre la empuñadura para seguir cortando el césped sin autopropulsión. ADVERTENCIA: La cortadora de césped comienza a desplazarse inmediatamente. Para interrumpir el desplazamiento, suelte la palanca de autopropulsión. La cortadora de césped se detendrá entonces inmediatamente.

9.5 Instrucciones para el ajuste de la altura (Fig. 14)

Cuidado: antes de modificar la altura de corte, pare la cortadora. Su cortadora está equipada con una palanca de ajuste de la altura central que ofrece 7 posiciones de altura.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 12 www.varo.com

• Pare la cortadora de césped y desconecte el cable de la bujía antes de cambiar la altura de corte. 2 Tire la manija de ajuste y seleccione la altura de corte deseada. La manija se encaja en la posición deseada.

• Todas las ruedas estarán a la misma altura de corte. Para la mayoría de los céspedes, la posición media es la mejor.

9.6 Para limpiar un motor ahogado

• Suelte la palanca de arranque/parada del motor para parar el motor.

• Retire, seque e instale de nuevo la bujía. NOTA: instale cuidadosamente con la mano la bujía para evitar dañar la rosca. Tras haber instalado el tapón, apriete 1/8 a 1/4 de vuelta con la llave para bujías, para comprimir la arandela.

• Tire la palanca de arranque/parada del motor hacia el manillar superior.

• Proceda al arranque según lo descrito más arriba.

9.7 Vaciado de la bolsa para hierba

• Apenas los trozos de hierba comienzan a arrastrar el cortacésped, ha llegado el momento de vaciar la bolsa para hierba.

• Antes de retirar la bolsa para hierba, apague el motor y espere a que se detenga la cuchilla.

• Para retirar la bolsa para hierba, levante con una mano la tapa del expulsor y con la otra tome la empuñadura de transporte. La tapa del expulsor cae automáticamente una vez que se haya retirado la bolsa para hierba y cierra la abertura de la boca de descarga trasera.

• Retire los residuos de hierba de la bolsa y vuelva a poner esta última.

9.8 Astucias relativas al corte

• En ciertas condiciones, tales como hierba muy alta, es posible que se requiera elevar la altura de corte para reducir la resistencia (evitar la sobrecarga del motor) y dejar grupos de trozos de hierba. Es posible también que se requiera reducir la velocidad con respecto al suelo y/o bien pasar otra vez la cortadora de césped.

• Para los cortes extremadamente difíciles, reducir la anchura de corte superponiendo las bandas de corte y desplazándose lentamente.

• Los poros del colector de hierba de tela pueden bloquearse con la suciedad y el polvo. En ese caso, se recogerá menos hierba. Para evitar esto, lave regularmente con un chorro de agua el colector de hierba y deje secar antes de volverlo a utilizar.

• Mantenga limpia la parte superior del motor (alrededor del dispositivo de arranque) y limpie los trozos de hierba y paja. Esto contribuirá a la circulación de aire en el motor y prolongará la vida de éste.

• Camine, nunca corra con la cortadora de césped. Tenga mucho cuidado al cortar césped en terrenos irregulares o accidentados.

• Corte siempre transversalmente a las pendientes, nunca hacia arriba y hacia abajo.

• Tenga cuidado al cambiar la dirección de la cortadora de césped en una pendiente.

• No corte el césped en pendientes excesivamente pronunciadas.

• Se obtendrá el mejor resultado cuando la hierba está seca. La hierba húmeda tiene tendencia a bloquear la cuchilla y a obstruir el sistema de recolección de hierba.

• La hierba crece a diferentes velocidades en diversos momentos del año. Nunca use la menor altura de corte para el primer corte de la temporada ni en caso de sequía.

• Se debe cortar la hierba solo a aproximadamente un tercio de la altura.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 13 www.varo.com

• Para estar seguro de poder esparcir de forma eficaz la hierba cortada con "mulching", no corte hierba alta o húmeda. Al cabo de varios minutos de corte, pare la cortadora de césped y limpie la cuchilla y la cubierta.

• No retire los residuos de hierba de la carcasa o de la cuchilla con la mano o el pie. Utilice en cambio herramientas adaptadas tales como un cepillo o una escoba. 10 FUNCIONES Se puede modificar estas cortadoras de césped a partir de su función normal, según la finalidad de la aplicación: Para transformar la cortadora de césped Tapón de troceado Bolsa para hierba Para descarga por detrás

Para ensacado por detrás

10.1 ¿Qué es el "mulching"?

En el "mulching", se corta el césped en una sola etapa, después se le pica finamente y se le vuelve a poner en la franja de césped como fertilizante natural. Astucias para cortar con "mulching":

• Recorte regular de máx. 2 cm con una altura de hierba entre 6 cm y 4 cm.

• Utilice una cuchilla de corte afilada.

• No corte hierba húmeda.

• Ajuste en la velocidad máxima del motor.

• Desplácese sólo al ritmo de trabajo.

• Limpie regularmente la cuña de mulching, el lado interior del cárter y la cuchilla de corte. 11 MANTENIMIENTO IMPORTANTE - Un mantenimiento cuidadoso y regular es esencial para mantener el nivel de seguridad y el rendimiento original de la máquina. Pare el motor, desconecte y ponga a la masa la bujía antes de efectuar cualquier operación de reparación o mantenimiento. Advertencia: ¡Riesgo de lesión debido a piezas rotativas peligrosas! Las operaciones complicadas (no enumeradas a continuación) deben ser efectuadas por un centro de asistencia técnica especializado. ¡El dispositivo de corte debe ser reemplazado por un especialista cualificado! ¡No se recomienda rectificar o afilar las cuchillas a menos que lo haga un servicio de reparación o un especialista calificado!

• Mantenga apretadas todas las tuercas, pernos y tornillos para estar seguro que el equipo está en buen estado y que se le pueda utilizar de manera segura. Un mantenimiento regular es esencial para la seguridad y el mantenimiento.

• Nunca almacene el equipo, con combustible en el depósito de combustible, en un edificio en el que los vapores puedan entrar en contacto con una llama viva, una chispa o con una fuente de alta temperatura.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 14 www.varo.com

• Deje que el motor se enfríe antes de almacenar la máquina en cualquier recinto.

• Para reducir el riesgo de incendio, mantenga el motor, el silenciador de escape, el compartimiento de la batería y el lugar de almacenamiento del combustible sin hierba, hojas o exceso de grasa. No deje contenedores con trozos de hierba al interior del local.

• Por razones de seguridad, cambie las piezas desgastadas o dañadas. Por razones de seguridad, no utilice el equipo con piezas desgastadas o dañadas. Se debe cambiar las piezas y no reemplazarlas. Las piezas que no tienen la misma calidad pueden dañar el equipo y representar un peligro para su seguridad.

• Si se debiere purgar el depósito de combustible, hágalo al exterior y cuando el motor esté frío.

• Verifique frecuentemente la protección de cierre y el colector de hierba para detectar desgaste o deterioro.

• Cuando se requiera manipular, transportar o inclinar la máquina, se debe: − utilizar guantes de trabajo fuertes; − tome la máquina por los puntos que permitan asirla de manera segura; tomando en cuenta el peso y la repartición de éste.

11.1 Cambio / drenaje del aceite

El tapón de drenaje de aceite se encuentra debajo de la varilla de nivel de aceite, en la base del motor. Tenga un recipiente listo para recoger el aceite. Retire el tapón de drenaje. Una vez que se haya drenado el aceite, vuelva a poner el tapón. ¡Asegúrese que la arandela esté en su sitio! ¡Limpie todo líquido derramado! Ponga en marcha el motor y déjelo funcionar brevemente. Pare el motor, espere un minuto y verifique el nivel de aceite. Si fuere necesario, llene hasta completar el nivel máximo.

11.2 Purga del depósito de combustible

• Vacíe el tanque de combustible cuando almacene la máquina por un periodo de más de 30 días, para evitar que se deteriore el combustible.

• Desatornille y retire la tapa del tanque de combustible y use una bomba de combustible adecuada para trasvasar el combustible en un contenedor adecuado.

Deje que el motor se enfríe. Retire la bujía con la llave suministrada, límpiela con un cepillo metálico. Ajuste el intervalo a (0,030") con un calibre palpador 0,75 mm Vuelva a instalar la bujía teniendo cuidado de no apretarla excesivamente. Utilice sólo una bujía de repuesto correcta. Para lograr mejores resultados, cambie la bujía cada 100 horas de utilización.

11.4 Limpieza del filtro de aire (Fig. 15)

• Gire para abrir la tapa del filtro de aire.

• Reemplace el filtro de aire.

• Alinee las lengüetas de la tapa con la base. Presione girando hacia la derecha para asegurar.

11.5 Limpieza de la cubierta de la cortadora de césped

Los depósitos de fango dificultan el arranque, afectan la calidad del corte y la descarga de la hierba. Es más fácil retirar los residuos de fango y de hierba inmediatamente después de cortar el césped. Para evitar ensuciar el suelo, la parte inferior debe limpiarse sobre el césped.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 15 www.varo.com

11.6 Cambio de la cuchilla (Fig. 16)

Por razones de seguridad, se debe afilar, equilibrar y montar la cuchilla solamente en un taller de servicio autorizado. Para un resultado óptimo, se recomienda examinar la cuchilla una vez al año. ADVERTENCIA. Para quitar la cuchilla, se requiere guantes de jardín y una llave inglesa. NOTA: no vuelque la cortadora de césped. Inclínela ligeramente del lado del tubo de llenado de aceite y acceda a la parte situada debajo de la cubierta.

• Cambie la cuchilla metálica al cabo de 50 horas de corte o 2 años, de ambas la fecha que sea más temprana, independientemente de su estado.

• Por razones de seguridad, recomendamos que la cuchilla sea cambiada solo por alguien calificado y autorizado para hacerlo.

• Sujete la cuchilla y desatornille el perno en sentido antihorario con una llave inglesa. Retire la arandela de la cuchilla.

• Instale una cuchilla nueva o afile nuevamente aquella que ya utilizada, móntela sobre los dos pasadores situados en la brida y después ponga la arandela y la tuerca. Asegúrese que la cuchilla esté en la posición correcta y apriete con firmeza el firmemente la tuerca. No apriete excesivamente. La parte superior de la cuchilla debe apunta hacia en el compartimento del motor.

11.7 Programa de mantenimiento

Verifique y efectúe regularmente intervenciones de mantenimiento en esta máquina de acuerdo con la siguiente tabla de mantenimiento. Parte Hacer Antes / después de cada utilización 10 horas 25 horas 50 horas

horas / una vez al año Bujía Verificar

Bujía Cambiar si fuere necesario Filtro de aire Verificar

Filtro de aire Cambiar si fuere necesario Filtro de combustible Verificar

Fallo / Mal funcionamiento Causa Remedio Ruido durante el funcionamiento, la máquina vibra mucho Los tornillos están flojos Los sujetadores de la cuchilla están flojos La cuchilla está desequilibrada Verificar los tornillos Verificar los sujetadores de la cuchilla Cambiar la cuchilla El motor no arranca La palanca de arranque / parada no está presionada La bujía está defectuosa La cuchilla de corte está desgastada / dañada El depósito de combustible está vacío El motor puede estar ahogado Presionar la palanca de arranque / parada Cambiar la bujía Cambiar la cuchilla de corte Repostar combustible Retirar el tapón y secar El motor funciona de forma inestable El filtro de aire está sucio La bujía está sucia Limpiar el filtro de aire Limpiar la bujía El resultado del corte es irregular La cuchilla está roma La altura de corte es demasiado baja Afilar la cuchilla Ajustar a la altura correcta La bolsa para hierba no está suficientemente llena La cuchilla está desgastada La bolsa para hierba está obstruida La altura de corte es incorrecta La hierba está húmeda La salida / carcasa está bloqueada La parte inferior de la cubierta de la cortadora de césped está obstruida Cambiar la cuchilla Vaciar la bolsa para hierba Corregir la altura de corte Dejar secar la hierba Limpiar el canal de descarga / la carcasa Limpiar la parte inferior de la cubierta de la cortadora de céspedPOWEG63773 ES Copyright © 2021 VARO P á g i n a | 17 www.varo.com

13 CARACTERÍSTICAS TÉCNICAS

Modelo POWEG63773 Capacidad del cilindro 132 cc Potencia del motor 2,5 kW Tipo de motor 4 tiempos PowerPlus (eco driver) Velocidad de rotación 2800 min

Anchura de corte 410 mm Caja / bolsa de recolección 45 l Altura de corte 25-75 mm Número de posiciones de altura

Capacidad del depósito de aceite 0,5 l Capacidad del depósito de combustible 1 l Diámetro de la rueda delantera 178 mm Diámetro de la rueda trasera 203 mm Ajuste de la altura central

Tipo de llave de bujía

Ruedas con rodamiento de esferas

Prueba de combustible E10

14 RUIDO Y VIBRACIÓN

Valores de emisión de ruidos medidos de conformidad con la norma pertinente. (K=3) Nivel de presión acústica LpA 80 dB(A) Nivel de potencia acústica LwA 96 dB(A) ¡ATENCIÓN! Utilice una protección auricular cuando la presión acústica sea superior a 85 dB(A). aW (Nivel de vibración) 8,1 m/s² K = 1,5 m/s²POWEG63773 ES Copyright © 2021 VARO P á g i n a | 18 www.varo.com

15 INSTRUCCIONES DE ALMACENAMIENTO (FUERA DE

TEMPORADA) ¡Efectuar una intervención de limpieza y mantenimiento antes de almacenar! Para evitar problemas con el motor, se debe vaciar el sistema de combustible antes de un almacenamiento de 30 días o más. Vaciar el depósito de combustible, ponga en marcha el motor y déjelo funcionar hasta que estén vacías las tuberías de combustible y el carburador. Utilice combustible fresco en la siguiente temporada. Nunca utilice productos de limpieza para motor o carburador en el depósito de combustible, hacerlo pueden causar daños permanentes. Se debe seguir este procedimiento para preparar la cortadora de césped a su almacenamiento:

• Después del corte final de la temporada, dejar funcionar el motor hasta que el depósito de combustible esté vacío.

• Limpie y lubrique perfectamente la cortadora tal como se indica en las instrucciones correspondientes.

• Remítase al manual del motor para obtener las instrucciones de almacenamiento correctas del motor.

• Recubra ligeramente la cuchilla de corte de la cortadora con grasa para chasis (respetando el medioambiente), para evitar el óxido.

• Almacene la cortadora de césped en un lugar seco y limpio. NOTA:

• Al almacenar cualquier tipo de equipo en un almacén de material o no ventilado, -Se debe tener cuidado de proteger el equipo contra el óxido. Con un aceite ligero o silicona, recubra el equipo, especialmente los cables y todas las piezas móviles.

• Tenga cuidado de no plegar o retorcer los cables.

• Si la cuerda del dispositivo de arranque saliere de la guía de cuerda situada en la empuñadura, desconecte y ponga a tierra el hilo de la bujía. Tome la manija de arranque/parada del motor y tire lentamente la cuerda del dispositivo de arranque. Deslice la cuerda de arranque en el perno de la guía situada en la empuñadura. 16 TRANSPORTE

• Apague la máquina y desconecte el conector de la bujía antes del transporte.

• Instale las protecciones de transporte, si fuere necesario.

• Transporte siempre la máquina por la empuñadura.

• Proteja la máquina de todo golpe fuerte o de las fuertes vibraciones que pudiere haber durante el transporte en un vehículo.

• Fije la máquina para evitar que se deslice o caiga, pierda combustible o bien cause daños y lesiones.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 19 www.varo.com 17 GARANTÍA

• Este producto está garantizado, de acuerdo con la normativa legal, por un periodo de 24 meses, efectivos desde la fecha de compra por el primer usuario.

• Esta garantía cubre todos los defectos de material o producción excepto las piezas defectuosas a causa del desgaste normal y el desgarro, tales como rodamientos, escobillas, cables y tapones, o bien accesorios como cuchillas, bolsas de recolección, filtros de aire, etc., así como daños o defectos que sean la consecuencia de uso inadecuado, accidentes o modificaciones. No cubre tampoco el coste de transporte.

• Los daños y/o defectos que fueren la consecuencia de un uso indebido tampoco están cubiertos por las disposiciones de esta garantía.

• Igualmente, declinamos toda responsabilidad por lesiones corporales causadas por el uso inadecuado de la herramienta.

• Las reparaciones deben ser efectuadas por un centro autorizado de servicio al cliente para herramientas Powerplus.

• Se puede obtener más información llamando al número de teléfono 00 32 3 292 92 90.

• El cliente correrá siempre con todos los costes de transporte, salvo si se conviene lo contrario por escrito.

• Al mismo tiempo, si el daño del aparato es la consecuencia de una sobrecarga o de un mantenimiento negligente, no se aceptará ninguna reclamación en el marco de la garantía.

• Se excluye definitivamente de la garantía los daños que fueren la consecuencia de una penetración de líquido o de polvo en exceso, los daños intencionales (aposta o por gran negligencia), así como el resultado de un uso inadecuado (utilización para fines para los cuales no está adaptado), incompetente (por ejemplo, incumpliendo las instrucciones contenidas en este manual), de un ensamblaje realizado por una persona sin experiencia, de rayos, de una tensión incorrecta de la red. Esta lista no es completa.

• La aceptación de reclamaciones en el marco de la garantía nunca puede conducir a la prolongación del periodo de validez de ésta ni al inicio de un nuevo periodo de garantía, en caso de reemplazo del aparato.

• Los aparatos o piezas reemplazadas en el marco de la garantía serán, por lo tanto, propiedad de Varo NV.

• Nos reservamos el derecho de rechazar toda reclamación en la que no se pueda verificar la fecha de compra o que no se pueda demostrar un correcto mantenimiento (limpieza frecuente de las rejillas de ventilación e intervención regular de servicio en las escobillas, etc.).

• Debe conservar el recibo de compra como prueba de la fecha de compra.

• Debe devolver al vendedor la máquina no desmontada, en un estado de limpieza aceptable, en su maleta original (en caso de que se hubiere entregado la máquina en un una maleta), acompañada de su recibo de compra. 18 MEDIOAMBIENTE Si al cabo de un largo periodo de utilización debiere cambiar la máquina, no la deseche entre los residuos domésticos. Deshágase de ella de una forma que fuere compatible con la protección del medio ambiente. Elimine el aceite del motor de modo que respete el medio ambiente. Le sugerimos que lo envase en un contenedor sellado y lo envíe a un servicio de recogida local de residuos. No lo tire en la basura ni lo vierta en el suelo.POWEG63773 ES Copyright © 2021 VARO P á g i n a | 20 www.varo.com

19 DECLARACIÓN DE CONFORMIDAD

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Bélgica, responsable único, declara que: Tipo de aparato: Cortadora de césped (gasolina) 132 cc 410 mm Marca: PowerPlus Número del producto: POWEG63773 está en conformidad con los requisitos esenciales y otras disposiciones pertinentes de las Directivas europeas aplicables, basados en la aplicación de las normas europeas armonizadas. Cualquier modificación no autorizada de este aparato anula esta declaración. Directivas europeas (incluyendo, si se aplica, sus respectivas enmiendas hasta la fecha de la firma): 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 91dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Normas europeas armonizadas (incluyendo, si se aplica, sus respectivas hasta la fecha de la firma):

• Corte regular de no max. 2 cm desde 6 cm a 4 cm de altura de relva.
