MANUALE UTENTE POWEG63773 PowerPlus

9.5 Istruzioni per la regolazione dell'altezza (Fig. 14) ................................................. 11

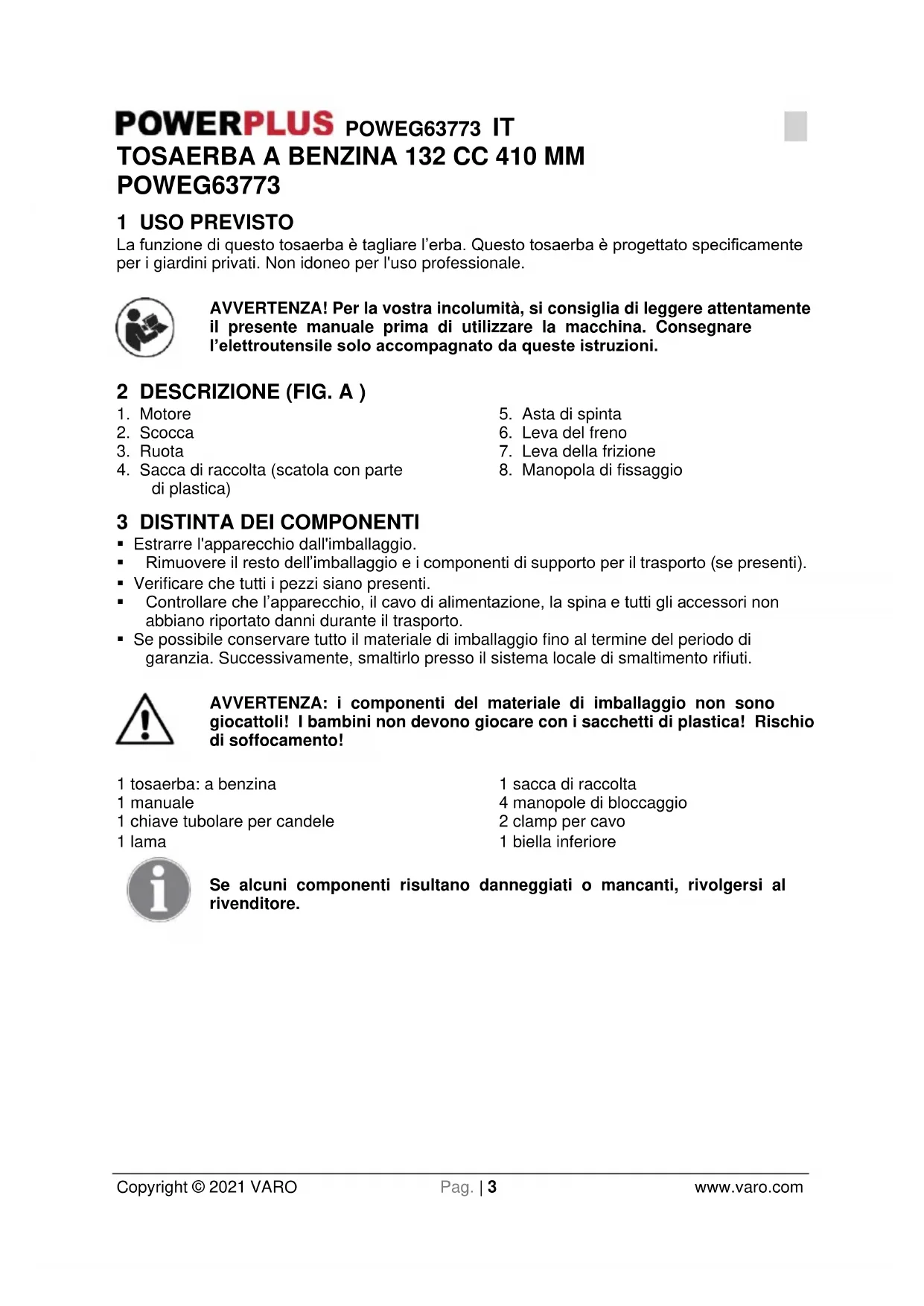

POWEG63773 1 USO PREVISTO La funzione di questo tosaerba è tagliare l’erba. Questo tosaerba è progettato specificamente per i giardini privati. Non idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A )

4. Sacca di raccolta (scatola con parte

7. Leva della frizione

8. Manopola di fissaggio

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 tosaerba: a benzina 1 manuale 1 chiave tubolare per candele 1 lama 1 sacca di raccolta 4 manopole di bloccaggio 2 clamp per cavo 1 biella inferiore Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWEG63773 IT Copyright © 2021 VARO Pag. | 4 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all'apparecchio.

In conformità con gli standard di sicurezza essenziali applicabili delle direttive europee.

Leggere attentamente il manuale prima dell'uso.

Non toccare il silenziatore o il cilindro quando sono caldi. Rischio di ustioni. In seguito all'uso, questi componenti raggiungono temperature molto elevate. Dopo lo spegnimento, queste parti mantengono la temperatura per qualche tempo.

Attenzione! Pericolo di lancio oggetti.

Tenere mani e piedi a distanza dai componenti taglienti.

Tenere le persone terze lontane.

Durante la riparazione, rimuovere la candela. Quindi riparare secondo le istruzioni descritte nel manuale d’uso.

Prestare particolare attenzione a mani e piedi per evitare infortuni.

Tenere mani e piedi lontani dalle aperture mentre la macchina è in funzione.

Attendere l’arresto completo di tutti i componenti dell’apparecchio prima di toccarli. Le lame continuano a girare anche dopo lo spegnimento dell’apparecchio. Una lama in rotazione può provocare lesioni.

Indossare protezioni auricolari e occhiali! Indossare l’elmetto!POWEG63773 IT Copyright © 2021 VARO Pag. | 5 www.varo.com

Fumi velenosi o gas tossici. Rischio di asfissia.

Tenere le mani e i piedi lontani.

La benzina è infiammabile. Attendere il raffreddamento del motore per almeno 2 minuti prima di effettuare il rifornimento.

Attenzione - La benzina è altamente infiammabile! Rischio di esplosione! Non versare il carburante!

È obbligatorio l'uso di protezioni oculari.

Indossare protezioni auricolari.

Premere il bulbo primer per un massimo di 3 volte.

Aggiungere olio motore.

Non toccare la superficie calda.

Valore del livello di potenza sonora garantito in dB.

Arrestare il motore.

Funzione di autopropulsione.POWEG63773 IT Copyright © 2021 VARO Pag. | 6 www.varo.com Avvertenza: mantenere le etichette di sicurezza bene in vista sull'apparecchio. Sostituirle se assenti o illeggibili.

5 NORME GENERALI DI SICUREZZA

AVVERTENZA: quando si fa uso di apparecchiature a benzina, rispettare sempre le precauzioni di sicurezza di base, comprese le seguenti, al fine di ridurre il rischio di gravi lesioni personali e/o danni all'unità. Leggere per intero le presenti istruzioni prima di utilizzare il prodotto, e conservarle per ogni ulteriore consultazione. AVVERTENZA: durante l’uso, questo apparecchio produce un campo elettromagnetico che in determinate circostanze può interferire con impianti medicali attivi o passivi. Al fine di ridurre il rischio di lesioni gravi o mortali, si raccomanda ai portatori di impianti medicali di consultare il proprio medico di fiducia e il fabbricante dell’impianto prima di utilizzare questo apparecchio.

• Leggere attentamente le istruzioni. Acquisire familiarità con i comandi ed il corretto uso della macchina;

• Non permettere mai a bambini o persone che non abbiano dimestichezza con queste istruzioni di utilizzare la macchina. Eventuali normative locali possono fissare un'età minima per l’operatore;

• Non usare mai il tagliaerba mentre persone, in particolare bambini, o animali domestici, si trovano nelle vicinanze;

• Non dimenticare che l'operatore o l'utilizzatore è responsabile degli incidenti o dei pericoli causati nei quali possono incorrere le altre persone o i loro beni.

• L'utilizzatore deve essere adeguatamente addestrato all'uso, alla regolazione e all'azionamento dell'apparecchio e sapere quali sono le operazioni non consentite.

• Durante il lavoro, indossare sempre scarpe robuste e pantaloni lunghi; Non azionare la macchina quando si è scalzi o si indossano sandali;

• Prima di iniziare a lavorare, è necessario esaminare accuratamente l'area da falciare. Tutti gli oggetti, quali pietre, giocattoli, bastoni e cavi, ecc., che possono essere scagliati dall’apparecchio devono essere rimossi. AVVERTENZA - La benzina è altamente infiammabile.

• Conservare il carburante in appositi recipienti;

• effettuare il rifornimento di carburante esclusivamente all'aperto e non fumare durante questa operazione;

• aggiungere il carburante prima di avviare il motore. Non rimuovere mai il tappo del serbatoio del carburante né aggiungere benzina quando il motore è in funzione o è caldo;

• in caso di fuoriuscita della benzina, non tentare di avviare il motore ma allontanare la macchina dall'area interessata, evitando di creare fonti di accensione finché non si sono dissipati i vapori della benzina;

• riposizionare correttamente tutti i tappi del serbatoio e del contenitore della benzina;

• sostituire i silenziatori difettosi;

• prima dell'uso, procedere sempre ad un controllo visivo per assicurarsi che le lame, i relativi bulloni e il gruppo di taglio non siano usurati o danneggiati. Per mantenere il bilanciamento, sostituire come complessivo le lame usurate o danneggiate e i relativi bulloni.

• Non far funzionare il motore in un luogo chiuso dove possono accumularsi le esalazioni nocive di monossido carbonio.

• Avvertenza! Non utilizzare il tosaerba in caso di rischio di fulmini.POWEG63773 IT Copyright © 2021 VARO Pag. | 7 www.varo.com

• Si raccomanda di limitare la durata dell'uso al fine di ridurre al minimo i rischi legati al rumore e alle vibrazioni.

• Adottare particolare cautela quando si lavora con il tosaerba su pendii e nelle vicinanze di discariche di rifiuti, fossati o argini.

• Tagliare l'erba solamente alla luce del giorno o in presenza di una buona luce artificiale.

• Ove possibile, non utilizzare la macchina quando l'erba è bagnata.

• Accertarsi sempre dei propri punti di appoggio sui pendii.

• Camminare, non correre mai con la macchina.

• Nel caso di macchine su ruote, lavorare trasversalmente rispetto al pendio, mai in salita o discesa.

• Usare la massima precauzione nel cambio di direzione sui pendii.

• Non lavorare su pendii eccessivamente ripidi.

• Usare la massima precauzione nell'invertire il senso di marcia o nel tirare verso se stessi la macchina.

• Arrestare la(e) lama(e) se occorre inclinare il tagliaerba per il trasporto, quando si attraversano superfici non erbose, e quando si trasporta il tagliaerba da e verso l'area da tagliare.

• Non mettere mai in funzione il tagliaerba se le protezioni sono difettose o in assenza di dispositivi di sicurezza, per esempio deflettori e/o raccoglierba.

• Attenzione: il tagliaerba non deve essere azionato senza il sacco raccoglierba o lo sportello dello scarico a chiusura automatica installati.

• Non modificare né manomettere eventuali regolazioni fisse del controllo velocità del motore.

• I sistemi o le funzioni di sicurezza del tagliaerba non devono essere disabilitati o manomessi.

• Non modificare la taratura del regolatore del regime motore o non far raggiungere al motore una condizione di sovravelocità.

• Disinnestare tutte le lame e le frizioni di comando prima di avviare il motore.

• Avviare il motore con cautela secondo le istruzioni e tenendo i piedi ben distanti dalla(e) lama(e).

• Non inclinare il tosaerba quando si avvia il motore.

• Non avviare il motore quando ci si trova in piedi di fronte allo scivolo di scarico.

• Non mettere le mani o i piedi vicino o sotto le parti rotanti. Stare sempre lontani dalle aperture di scarico.

• Non sollevare o trasportare mai il tosaerba quando il motore è in funzione;

• Arrestare il motore, scollegare il cavo delle candele, accertarsi che tutte le parti in movimento si siano arrestate completamente e, se presente, rimuovere la chiave: − Prima di eliminare eventuali ostruzioni o disintasare lo scivolo; − Prima di controllare, pulire o lavorare sul tosaerba; − Dopo aver colpito un oggetto estraneo. Ispezionare il tosaerba alla ricerca di eventuali danni, ed effettuare eventuali riparazioni prima di riavviare e mettere in funzione il tosaerba; − Se il tosaerba inizia a vibrare in modo anomalo (verificare immediatamente).

• Arrestare il motore, scollegare il cavo delle candele, accertarsi che tutte le parti in movimento si siano arrestate completamente e, se presente, rimuovere la chiave: − Ogniqualvolta ci si allontana dal tosaerba; − Prima di effettuare il rifornimento del carburante.

• Procedere lentamente quando si utilizza un sedile posteriore.

• Ricordare che è fatto divieto all’operatore di modificare o manomettere eventuali impostazioni fisse per il controllo della velocità del motore.

• Controllare regolarmente l’apparecchio e assicurarsi prima di ogni utilizzo che iniziano tutti i dispositivi di blocco avviamento e i pulsanti a pressione funzionino correttamente.POWEG63773 IT Copyright © 2021 VARO Pag. | 8 www.varo.com

• Non azionare il tosaerba in condizioni di stanchezza o sotto l'effetto di alcool, droghe o medicinali.

• Non utilizzare il tosaerba in caso di maltempo, soprattutto se c'è rischio di fulmini.

5.4 Manutenzione e immagazzinamento

• Mantenere ben serrati tutti i dadi, i bulloni e le viti per garantire il funzionamento della macchina in condizioni di sicurezza.

• Non immagazzinare mai la macchina con benzina nel serbatoio all'interno di un edificio in cui i vapori possano raggiungere una fiamma libera o una scintilla;

• Lasciar raffreddare il motore prima di immagazzinare la macchina in qualunque ambiente chiuso.

• Per ridurre il pericolo di incendio, mantenere il motore, il silenziatore, l'alloggiamento batteria e la zona di immagazzinamento della batteria liberi da erba, foglie o grasso eccessivo.

• Controllare spesso il raccoglierba per individuare eventuali segni di usura o deterioramento.

• Sostituire per motivi di sicurezza le parti usurate o danneggiate.

• Per vuotare il serbatoio trasferirsi all’aperto.

• Una manutenzione inappropriata, l'uso di parti di ricambio non conformi o la rimozione o modifica di componenti di sicurezza possono recare danno al tosaerba e provocare gravi lesioni all'operatore.

• Utilizzare esclusivamente le lame e le parti di ricambio raccomandate dal fabbricante. L'uso di parti di ricambio non originali può danneggiare l'apparecchio e provocare lesioni all'operatore. Mantenere il tosaerba in buone condizioni di funzionamento.

• Se il dispositivo di arresto della lama non funziona, rivolgersi al centro di assistenza. Avvertenza: non toccare la lama in rotazione. Avvertenza: il rifornimento del carburante deve essere effettuato sempre in un'area ben ventilata a motore spento.

6 AVVERTENZE DI SICUREZZA

• Azionare il tosaerba solo con il raccoglierba e/o il deflettore installato.

• Fermare il motore prima di vuotare il raccoglierba o di regolare l’altezza di taglio.

• Mantenere mani e piedi a distanza dalla superficie sotto il tosaerba o sotto lo scarico dell’erba mentre il motore è in funzione.

• Prima di tagliare l’erba, sgomberare il prato da eventuali corpi estranei che potrebbero essere scagliati dal tosaerba.

• Mantenere bambini, altre persone e animali domestici a distanza di sicurezza durante l’uso del tosaerba.

• Non inclinare mai il tosaerba durante l’avviamento.

7 AVVERTENZE DI SICUREZZA, BENZINA

AVVERTENZA: maneggiare i combustibili con la massima cautela. Si tratta di sostanze infiammabili i cui vapori sono esplosivi. Osservare le seguenti precauzioni.

• Utilizzare esclusivamente contenitori approvati.

• Non rimuovere mai il tappo del serbatoio del carburante né aggiungere carburante se l’unità di alimentazione è accesa. Prima di eseguire il rifornimento del carburante attendere che tutti i componenti di scarico siano freddi.POWEG63773 IT Copyright © 2021 VARO Pag. | 9 www.varo.com

• Non effettuare mai il rifornimento in un locale chiuso.

• Non riporre mai l’apparecchio o i contenitori del carburante in presenza di fiamme libere, per esempio una caldaia dell’acqua.

• In caso di fuoriuscite di carburante, non avviare l’unità di alimentazione ma allontanare prima l’apparecchio dal punto in cui si è verificata la fuoriuscita.

• Riporre sempre e serrare accuratamente il tappo del serbatoio dopo aver effettuato il rifornimento.

• Per vuotare il serbatoio trasferirsi sempre all’aperto. 8 MONTAGGIO

8.1 Montaggio dell’impugnatura (Figg. 1, 2 e 3)

• Fissare l’impugnatura inferiore all’apparecchio per mezzo di due bulloni e due manopole su ciascun lato.

• Dispiegare l’impugnatura superiore e fissarla a quella inferiore per mezzo delle manopole e dei bulloni su ciascun lato.

• Fissare il cavo di collegamento all’impugnatura per mezzo dell’apposito fermaglio. Attenzione: i cavi di trazione e di avviamento devono sempre essere collocati sulla sommità della traversa dell’impugnatura di spinta. Questo accorgimento permette il libero movimento dei cavi sulla sommità della sezione inferiore dell’impugnatura di spinta quando l’impugnatura è ripiegata. Il montaggio errato di questi cavi potrebbe provocare il danneggiamento o un’eccessiva sollecitazione dei cavi stessi, con conseguente malfunzionamento dell’apparecchio. In questo caso la garanzia è invalidata.

8.2 Montaggio del sacco raccoglierba (Figg. 4 e 5)

• Sollevare il coperchio di scarico posteriore con una mano e agganciare il sacco raccoglierba.

• Sbloccare il coperchio di scarico posteriore per fissare il sacco raccoglierba in posizione.

8.3 Montaggio del tappo di pacciamatura (Fig. 6)

• Rimuovere il sacco raccoglierba.

• Spingere il tappo di pacciamatura di plastica nello scivolo di uscita.

• Quindi sbloccare l’aletta che si richiuderà a protezione del tappo di pacciamatura. 9 FUNZIONAMENTO

9.1 Operazioni preliminari

Questo tosaerba è fornito SENZA OLIO O BENZINA nel motore.

9.1.1 Rabbocco dell'olio (Fig. 7)

Prima di ciascun utilizzo successivo, occorre verificare il livello dell'olio ed eventualmente rabboccare con 500 ml di olio motore SAE30. ATTENZIONE: NON riempire eccessivamente il motore con l’olio, in caso contrario si produrrà un eccesso di fumo dalla marmitta all’avviamento.POWEG63773 IT Copyright © 2021 VARO Pag. | 10 www.varo.com

• Accertarsi che il tosaerba sia perfettamente orizzontale.

• Estrarre l’asta di livello dal bocchettone di rifornimento dell’olio.

• Pulire l’asta di livello; reinserirla, serrare il tappo del serbatoio dell’olio quindi rimuoverla di nuovo. Il livello dell’olio deve essere al di sotto del segno e deve apparire trasparente di colore dorato.

• Rabboccare in caso di livello basso. IMPORTANTE:

• Controllare l’olio prima di ogni utilizzo. Rabboccare secondo necessità. Riempire fino alla linea superiore dell'asta di livello.

• Sostituire l’olio ogni 25 ore di utilizzo o ad ogni stagione. Se il tosaerba viene utilizzato in ambienti polverosi o sporchi, l’olio dovrà essere sostituito con maggior frequenza. NOTA: la messa in funzione del motore con un livello d’olio insufficiente provoca danni al motore. Si raccomanda l’uso di un olio altamente detergente di prima qualità per motori a 4 tempi.

9.1.2 Riempimento del serbatoio della benzina (Fig. 8)

AVVERTENZA: non rifornire mai il serbatoio del carburante in ambienti chiusi, quando il motore è in funzione o prima che il motore si sia raffreddato per almeno 15 minuti dopo il funzionamento. AVVERTENZA: effettuare il rifornimento in un'area ben ventilata a motore spento. Non fumare ed evitare la formazione di fiamme o scintille nelle vicinanze del motore durante il rifornimento o nel locale in cui è conservata la benzina. Evitare il contatto cutaneo ripetuto o prolungato con la benzina e l’inalazione dei vapori. − Riempire il serbatoio del carburante fino alla base del bocchettone. Usare comune benzina senza piombo, nuova e pulita. − Non introdurre una quantità eccessiva di benzina. − Non miscelare olio e benzina. − Per garantire la qualità della benzina, acquistarne solo quantitativi che possano essere utilizzati entro 30 giorni. ATTENZIONE: tamponare eventuali tracce di olio o benzina fuoriusciti. Non conservare, versare o usare la benzina nelle vicinanze di fiamme vive. ATTENZIONE: l’uso di carburante miscelato ad alcool (chiamato gasohol) o di etanolo o metano può attrarre l’umidità che determina la separazione e la formazione di acidi durante lo stoccaggio. I gas acidi possono danneggiare il sistema di alimentazione del motore durante lo stoccaggio. Al fine di evitare problemi al motore, vuotare completamente il sistema di alimentazione prima dello stoccaggio (vedere il capitolo Stoccaggio, più avanti in questo manuale).

9.2 Avviamento del motore (Figg. 9, 10 & 11)

Verificare che la leva del freno possa essere azionata e arrestata normalmente prima di ogni avvio. Per avviare il motore, verificare dapprima che la pipetta della candela sia collegata e che la macchina sia stata riempita con un quantitativo sufficiente di olio e benzina.POWEG63773 IT Copyright © 2021 VARO Pag. | 11 www.varo.com NOTA: a causa dei rivestimenti protettivi del motore, può verificarsi una leggera emissione di fumo durante l’uso iniziale del prodotto, da considerare assolutamente nella norma. Premere 3 volte il bulbo del primer. Tirare la leva del freno sull’impugnatura e tirare rapidamente la leva dello starter. Evitare che il cavo dello starter si riavvolga rapidamente. NOTA: in condizioni di bassa temperatura può essere necessario ripetere le fasi di priming. AVVERTENZA! Un numero eccessivo di pressioni della pompetta del primer può provocare l’ingolfamento del motore. Durante l’avviamento del motore a caldo non è necessario utilizzare il primer.

9.3 Arresto del motore (Fig. 12)

Per arrestare il motore, rilasciare la leva del freno. AVVERTENZA! Dopo l’arresto del motore, la lama continuerà a ruotare ancora per qualche secondo. Prima di lasciare incustodito il tosaerba scollegare la pipetta della candela.

9.4 Autopropulsione (Fig. 13)

• L’autopropulsione si controlla tenendo premuta la leva del freno sull’impugnatura e spingendo in avanti la leva di azionamento fino allo scatto.

• Il movimento in avanti si arresta non appena la leva di azionamento viene rilasciata. Per interrompere il movimento in avanti senza arrestare il motore, rilasciare leggermente la leva di azionamento fino a disinserire il controllo di azionamento. Mantenere premuta la leva del freno sull’impugnatura per continuare a tosare l’erba senza l’autopropulsione. AVVERTENZA: il tosaerba si mette immediatamente in marcia. Per fermarlo rilasciare la leva dell’autopropulsione. Il tosaerba si ferma immediatamente.

9.5 Istruzioni per la regolazione dell'altezza (Fig. 14)

Attenzione: prima di modificare l'altezza di taglio, arrestare il tosaerba. Il tosaerba è provvisto di una leva centrale per la regolazione dell'altezza di taglio, con una scelta di 7 posizioni.

• Arrestare il tosaerba e scollegare il cavo della candela prima di modificare l'altezza di taglio del tosaerba.

• Tirare la leva di regolazione e selezionare l’altezza di taglio desiderata. La leva si inserisce nella posizione desiderata.

• Tutte le ruote avranno la medesima altezza di taglio. La posizione intermedia è la più indicata per la maggior parte dei prati.POWEG63773 IT Copyright © 2021 VARO Pag. | 12 www.varo.com

9.6 Per pulire il motore ingolfato

• Liberare la leva di avviamento/arresto del motore per arrestare il motore.

• Rimuovere la candela, asciugarla e quindi rimontarla. NOTA: montare la candela a mano facendo attenzione a non rovinare la filettatura. Dopo aver montato la candela, serrarla ruotandola da 1/8 a ¼ di giro per mezzo della chiave tubolare per comprimere la rondella.

• Tirare la leva di avviamento/arresto del motore verso l’impugnatura superiore.

• Azionare l’avviamento come descritto sopra.

9.7 Svuotamento del sacco raccoglierba

• Quando gli steli d’erba cominciano ad accumularsi lungo il percorso del tosaerba è il momento di vuotare il sacco raccoglierba.

• Prima di rimuovere il sacco raccoglierba, spegnere il motore e attendere che la lama si sia fermata completamente.

• Per rimuovere il sacco raccoglierba, sollevare lo sportello di espulsione con una mano e afferrare l’impugnatura di trasporto con l’altra. Lo sportello di espulsione si richiude automaticamente dopo la rimozione del sacco raccoglierba bloccando l’apertura di scarico posteriore.

• Vuotare il sacco raccoglierba e rimontarlo.

9.8 Suggerimenti d’uso

• In determinate condizioni, per esempio in caso di erba molto alta, può essere necessario aumentare l’altezza di taglio al fine di ridurre la resistenza (per impedire il sovraccarico del motore) lasciando mucchi di scarti. Può inoltre essere necessario ridurre la velocità e/o passare il tagliaerba sulla stessa superficie una seconda volta.

• Per operazioni di taglio particolarmente difficili, ridurre la larghezza di taglio sovrapponendo i percorsi precedentemente tosati e procedere lentamente.

• I pori del tessuto del raccoglierba possono otturarsi a causa della polvere e della sporcizia, provocando una riduzione della capacità. Per evitare questo inconveniente, lavare regolarmente il raccoglipolvere con il tubo flessibile e lasciare asciugare prima dell’uso.

• Mantenere la parte superiore del motore (attorno allo starter) pulita rimuovendo steli e residui. Ciò consentirà un normale flusso dell’aria prolungando la durata del motore.

• Non correre mai con il tosaerba ma camminare. Esercitare la massima cautela durante il lavoro su terreno irregolare o sconnesso.

• Non dirigere mai l’apparecchio in salita o in discesa ma sempre in senso trasversale.

• Prestare particolare attenzione al momento di invertire il senso di marcia del tosaerba sulla pendenza.

• Non lavorare su terreni eccessivamente ripidi.

• Per risultati ottimali, tosare l’erba quando è asciutta. L’erba umida tende a inceppare la lama e il sistema di raccolta dell’erba.

• L’erba cresce a velocità diverse in base al periodo dell’anno. Non utilizzare mai la massima altezza di taglio al primo taglio della stagione o in condizioni di siccità.

• Solo un terzo circa dell’altezza dell’erba dovrebbe essere tagliata in tali casi.

• Durante il taglio con pacciamatura, per assicurarsi che l’erba tagliata possa essere sparsa in maniera efficiente, è necessario evitare di tagliare erba alta o umida. Dopo diversi minuti di taglio, arrestare il tosaerba e pulire la lama e la scocca.

• Non rimuovere i residui d’erba sull’involucro o sulla lama con le mani o con i piedi. Servirsi invece di strumenti adeguati come una spazzola o una scopa.POWEG63773 IT Copyright © 2021 VARO Pag. | 13 www.varo.com 10 FUNZIONI Questi tagliaerba possono essere utilizzati per altre funzioni oltre a quella base, a seconda dell’applicazione: Per convertire il tosaerba Tappo di pacciamatura Sacco raccoglierba Per lo scarico posteriore

Per la raccolta in sacco posteriore

La pacciamatura consiste nel tagliare l’erba in un solo passaggio, quindi nel triturarla finemente ed espellerla sul tratto di prato come fertilizzante naturale. Suggerimenti per la pacciamatura:

• Eseguire regolarmente dei ritocchi di max. 2 cm, da 6 cm a 4 cm di altezza dell’erba.

• Utilizzare una lama affilata.

• Non lavorare l’erba bagnata.

• Impostare la velocità max. del motore.

• Procedere alla velocità di lavoro.

• Pulire regolarmente il cuneo di pacciamatura, la superficie interna dell’alloggiamento e la lama. 11 MANUTENZIONE IMPORTANTE – Una manutenzione regolare e scrupolosa è essenziale per mantenere inalterate nel tempo la sicurezza e le prestazioni dell’apparecchio. Arrestare il motore e scollegare e mettere a massa la candela prima di qualsiasi intervento di riparazione o manutenzione. Avvertenza! Rischio di infortuni dovuti alle pericolose lame in movimento! Le operazioni complesse non elencate qui di seguito devono essere effettuate presso un centro di assistenza tecnica specializzata. La sostituzione del dispositivo di taglio deve essere affidata a personale qualificato! Si sconsiglia di correggere o riaffilare le lame a meno che l’operazione non sia svolta presso un’officina di riparazione o da uno specialista qualificato!

• Mantenere serrati tutti i dadi, i bulloni e le viti per garantire condizioni di lavoro sicure. Una manutenzione regolare è essenziale per garantire sicurezza e prestazioni.

• Non riporre mai l’apparecchio con il carburante nel serbatoio, in edifici in cui i vapori possano venire a contatto con fiamme, scintille o fonti di temperatura estremamente elevate.

• Attendere il raffreddamento del motore prima di riporre l’apparecchio in luoghi ristretti.

• Al fine di ridurre il rischio di incendi, mantenere il motore, il silenziatore, il vano batteria e il serbatoio del carburante puliti da erba, foglie o grasso in eccesso. Non lasciare i contenitori dell’erba in locali chiusi.

• Per sicurezza sostituire i componenti usurati o danneggiati. Per sicurezza, non utilizzare l’apparecchio con componenti usurati o danneggiati. I componenti devono esserePOWEG63773 IT Copyright © 2021 VARO Pag. | 14 www.varo.com sostituiti, non riparati. L’uso di componenti di qualità disomogenea può danneggiare l’apparecchio e mettere a repentaglio la sicurezza dell’utilizzatore.

• In caso di necessità di vuotare il serbatoio del carburante, eseguire l’operazione all’aperto e solo a motore freddo.

• Controllare frequentemente lo stato di usura della protezione a chiusura automatica e del raccoglierba.

• Ogni volta che sia necessario maneggiare, trasportare o inclinare l’apparecchio è necessario: − Indossare guanti da lavoro resistenti − Afferrare l’apparecchio in punti che garantiscano una presa sicura, considerando il peso e la sua distribuzione.

11.1 Sostituzione/svuotamento dell’olio

Il tappo di drenaggio dell’olio si trova sotto l’asta di livello, alla base del motore. Tenere a disposizione un recipiente per raccogliere l’olio. Rimuovere il tappo di drenaggio. Dopo aver vuotato il serbatoio, riapplicare il tappo di drenaggio. Accertarsi che la rondella sia in posizione e asciugare eventuali sversamenti. Avviare il motore e lasciarlo girare brevemente. Fermare il motore, attendere un minuto e controllare il livello dell’olio. Integrare se necessario.

11.2 Svuotamento del serbatoio del carburante

• Vuotare il serbatoio del carburante prima di riporre l'apparecchio per più di 30 giorni, per evitare il deterioramento del carburante.

• Svitare e rimuovere il tappo del serbatoio del carburante e servirsi di una pompa appropriata per trasferire il carburante in un contenitore idoneo.

Attendere il raffreddamento del motore. Rimuovere la candela servendosi dell’apposita chiave in dotazione, e pulirla con una spazzola metallica. Impostare una distanza tra gli elettrodi di 0,75 mm (0,030") servendosi di uno spessimetro. Riapplicare la candela evitando di avvitare eccessivamente. Usare solo candele di ricambio di tipo corretto. Per ottenere i migliori risultati, sostituire la candela ogni 100 ore di utilizzo.

11.4 Pulizia del filtro dell'aria (Fig. 15)

• Ruotare verso sinistra per aprire il coperchio del filtro dell’aria.

• Sostituire il filtro dell’aria.

• Allineare le tre tacche del coperchio con la base. Premere e ruotare verso destra per fissare.

11.5 Pulizia della scocca del tagliaerba

Gli accumuli di sporcizia rendono difficile l’avviamento, pregiudicano la qualità del taglio e ostacolano la fuoriuscita dell’erba. Residui di sporcizia ed erba sono più facili da eliminare subito dopo la tosatura. Per evitare di sporcare il pavimento, è necessario eliminare ogni residuo d’erba dal lato inferiore.

11.6 Sostituzione della lama (Fig. 16)

Per motivi di sicurezza, la lama deve essere affilata, bilanciata e montata esclusivamente presso un’officina di assistenza autorizzata. Per risultati ottimali si raccomanda di esaminare la lama una volta l’anno.POWEG63773 IT Copyright © 2021 VARO Pag. | 15 www.varo.com AVVERTENZA. Per rimuovere la lama è necessario indossare guanti da giardinaggio e una chiave. NOTA: non capovolgere il tosaerba. Inclinarlo leggermente verso il tubo di riempimento dell’olio e accedere alla parte inferiore della scocca.

• Sostituire la lama metallica dopo 50 ore di lavoro o due anni, a seconda della scadenza che arriva prima, indipendentemente dalla condizione.

• Per motivi di sicurezza, si raccomanda di far sostituire la lama esclusivamente da personale qualificato e autorizzato.

• Afferrare la lama e svitare il bullone in senso antiorario per mezzo di una chiave inglese. Rimuovere la rondella e la lama.

• Affilare la lama o montarne una nuova, posizionarla sui due perni ubicati sulla flangia e riposizionare la rondella e i bulloni. Assicurarsi che la lama sia posizionata correttamente e quindi serrare il bullone. Non serrare eccessivamente. Il margine sollevato della lama deve punto verso nel vano motore.

11.7 Programma di manutenzione

Esaminare l’apparecchio e sottoporlo a regolare manutenzione secondo le indicazioni riportate di seguito nella tabella della manutenzione. Componente Da Fare Prima/dopo ogni uso 10 ore 25 ore Ogni 50 ore / ogni semestre Ogni 100 ore / ogni anno Candela Controllare

Filtro del carburante Sostituire Quando necessario

12 RISOLUZIONE DEI PROBLEMI

Guasto/problema Causa Rimedio Funzionamento rumoroso, la macchina vibra pesantemente Le viti sono allentate I bulloni di fissaggio della lama sono allentati La lama è sbilanciata Controllare le viti Controllare i bulloni di fissaggio della lama Sostituire la lama Il motore non si avvia La leva di avviamento/arresto non è stata premuta La candela è difettosa La lama di taglio è usurata/danneggiata Premere la leva di avviamento/arresto Sostituire la candela Sostituire la lama Rifornire di carburantePOWEG63773 IT Copyright © 2021 VARO Pag. | 16 www.varo.com Il serbatoio del carburante è vuoto Il motore può essere ingolfato Rimuovere la candela e asciugarla Il motore funziona in maniera instabile Il filtro dell’aria è sporco La candela è sporca Pulire il filtro dell’aria. Pulire la candela I risultati di taglio sono disomogenei La lama non è ben affilata L’altezza di taglio è insufficiente Affilare la lama Impostare l’altezza di taglio corretta Il sacco raccoglierba non è pieno a sufficienza La lama è usurata Il sacco raccoglierba è ostruito L’altezza di taglio non è corretta L’erba è umida Il canale di scarico/alloggiamento è bloccato Il lato inferiore della scocca del tosaerba è ostruito Sostituire la lama Vuotare il sacco raccoglierba Correggere l’altezza di taglio Attendere che il prato si asciughi. Pulire il canale di scarico/alloggiamento Pulire il lato inferiore della scocca del tosaerba 13 DATI TECNICI Modello POWEG63773 Capacità cilindro 132 cc Potenza motore 2,5 W Tipo di motore PowerPlus a 4 tempi (eco driver) Velocità di rotazione 2800 min

Larghezza di taglio 410 mm Cassetta/sacca di raccolta 45 l Altezza di taglio 25-75 mm Numero di posizioni di altezza

Capacità del serbatoio dell'olio 0,5 l Capacità del serbatoio del carburante 1 l Diametro ruota anteriore 178 mm Diametro ruota posteriore 203 mm Impostazione altezza regolabile centrale

Ruote con cuscinetto a sfera

Impugnatura pieghevole

Compatibile con carburante E10

Peso 24 kgPOWEG63773 IT Copyright © 2021 VARO Pag. | 17 www.varo.com 14 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 80 dB(A) Livello di potenza acustica LwA 96 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione) 8,1 m/s² K = 1,5 m/s²

15 ISTRUZIONI PER L'IMMAGAZZINAGGIO (PERIODO FUORI

STAGIONE) Effettuare la pulizia e la manutenzione prima dell’immagazzinaggio! Per evitare problemi al motore è necessario vuotare il sistema di alimentazione se si prevede di lasciare inutilizzato l’apparecchio per 30 o più giorni. Vuotare il serbatoio del gas, avviare il motore e lasciarlo in funzione fino al completo svuotamento delle condutture del carburante e del carburatore. Alla stagione successiva utilizzare benzina nuova. Non utilizzare mai detergenti per motore o carburatore all’interno del serbatoio del carburante. In caso contrario si possono verificare danni permanenti. Per preparare il tosaerba per l'immagazzinaggio osservare la seguente procedura:

• In seguito all'ultimo taglio della stagione far asciugare il serbatoio del carburante.

• Pulire e lubrificare accuratamente il tosaerba come descritto nelle istruzioni per lubrificazione.

• Consultare il manuale del motore per istruzioni per un corretto immagazzinaggio del motore.

• Per prevenire la formazione di ruggine stendere sulla lama di taglio del tosaerba un leggero strato di grasso per telai non tossico per l'ambiente.

• Riporre il tosaerba in un'area asciutta e pulita. NOTA:

• Quando si conserva qualsiasi apparecchio elettrico in un luogo non ventilato o in un capannone per attrezzi, assicurarsi di proteggerlo dalla ruggine. Rivestire l'apparecchio con un olio leggero o con del silicone, soffermandosi in particolar modo sui cavi e tutte le parti mobili.

• Prestare attenzione a non piegare o attorcigliare i cavi.

• Se il cavo dello starter si scollega dalla guida cavo sull’impugnatura, scollegare e mettere a terra il cavo della candela. Afferrare la leva di avviamento/arresto del motore e tirare lentamente il cavo dello starter allontanandolo dal motore. Infilare il cavo dello starter nel bullone della guida cavo avviatore sull’impugnatura. 16 TRASPORTO

• Spegnere l’apparecchio e scollegare il connettore della candela prima del trasporto.

• Se disponibili, applicare le protezioni per il trasporto.

• Afferrare sempre l’apparecchio per l’impugnatura.

• Proteggere l’apparecchio da eventuali urti violenti o vibrazioni intense che possono verificarsi durante il trasporto su veicoli.

• Fissare l’apparecchio per evitare che scivoli o si ribalti, che si verifichino fuoriuscite di carburante, danni e lesioni.POWEG63773 IT Copyright © 2021 VARO Pag. | 18 www.varo.com 17 GARANZIA

• Questo prodotto è garantito a norma di legge per un periodo di 24 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiale o di produzione con l’esclusione di: parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali lame, sacche di raccolta, filtri dell’aria, ecc.; danni o difetti derivanti da uso improprio, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio deve essere restituito al rivenditore, non smontato e in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 18 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. L’olio esausto deve essere smaltito in modo da non compromettere la tutela ambientale. Si consiglia di versarlo in un contenitore sigillato e di portarlo presso la locale stazione di servizio per il riciclaggio. Non gettarlo negli scarichi domestici e non disperderlo al suolo.POWEG63773 IT Copyright © 2021 VARO Pag. | 19 www.varo.com

19 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO- Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – B2500Lier, Belgio, dichiara che Descrizione dell’apparecchio: Tagliaerba 132cc – 410mm Marchio: PowerPlus Numero articolo: POWEG63773 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi, ove applicabili, i rispettivi emendamenti): 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 91dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Norme europee armonizzate (inclusi, ove applicabili, i rispettivi emendamenti):

EN ISO 14982 : 2009 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e su mandato della direzione aziendale Philippe Vankerkhove Responsabile delle certificazioni 04/05/2021, Lier - BelgiumPOWEG63773 PT Copyright © 2021 VARO Página | 1 www.varo.com
