BEDIENUNGSANLEITUNG POWEG63773 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

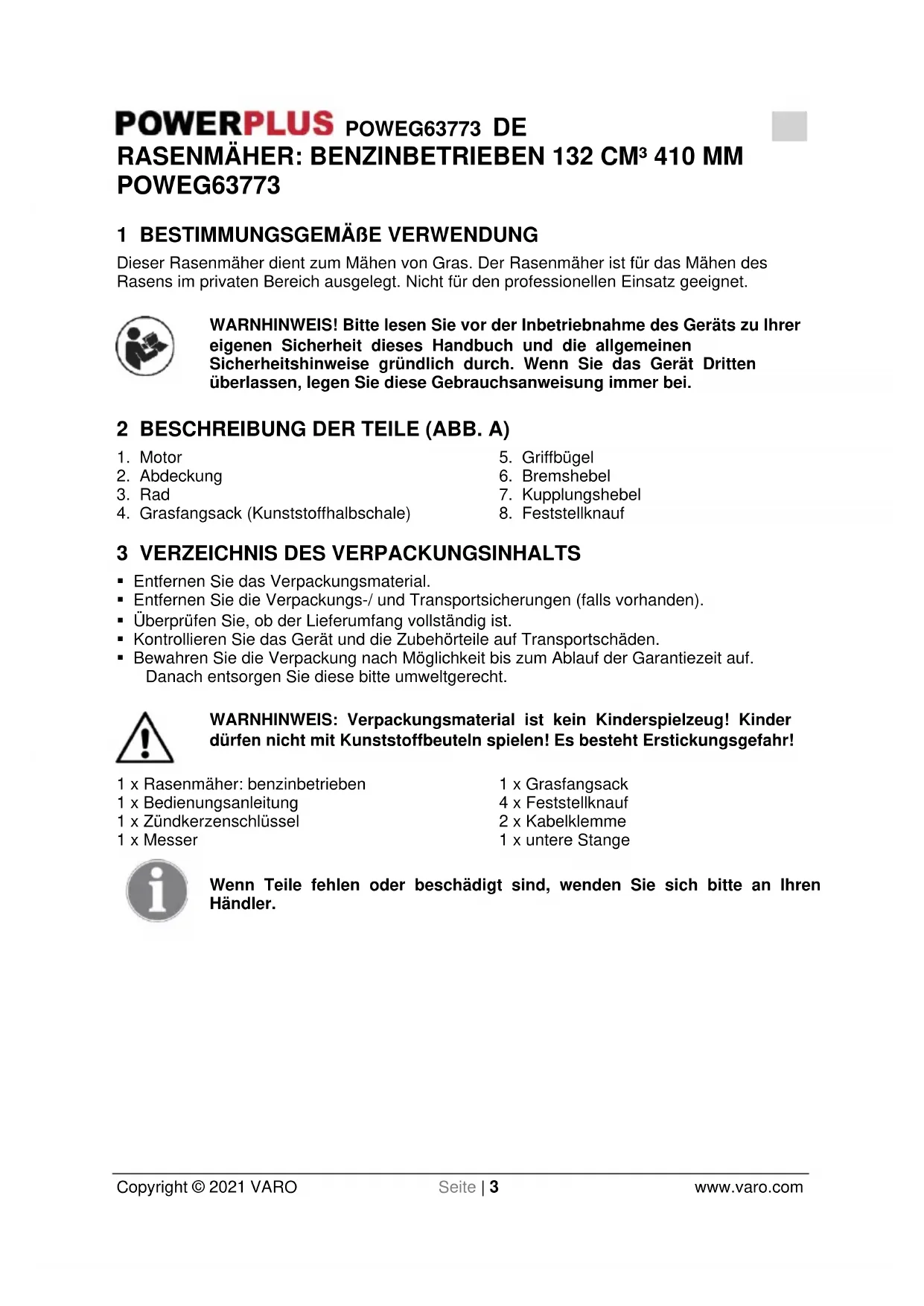

POWEG63773 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieser Rasenmäher dient zum Mähen von Gras. Der Rasenmäher ist für das Mähen des Rasens im privaten Bereich ausgelegt. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

4. Grasfangsack (Kunststoffhalbschale)

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 x Rasenmäher: benzinbetrieben 1 x Bedienungsanleitung 1 x Zündkerzenschlüssel 1 x Messer 1 x Grasfangsack 4 x Feststellknauf 2 x Kabelklemme 1 x untere Stange Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWEG63773 DE Copyright © 2021 VARO Seite | 4 www.varo.com 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Entspricht den grundlegenden Sicherheitsstandards der einschlägigen EU-Richtlinien.

Vor der Inbetriebnahme die Gebrauchsanleitung sorgfältig durchlesen.

Gefahr von schweren Verbrennungen bei der Berührung des heißen Auspuffs oder des Zylinders, denn diese Teile stehen beim Betrieb des Motors unter hohen Temperaturen. Auch nach dem Ausschalten des Geräts sind diese Komponenten noch eine Zeit lang heiß.

Warnung! Fliegende Gegenstände.

VORSICHT! Hände und Füße von scharfen Teilen fernhalten!

Zuschauer auf Abstand halten.

Vor Wartungsarbeiten Gerät ausschalten und Zündkerzenstecker abziehen!

Gefahr - drehende Messer!

Während des Betriebs der Maschine Hände und Füße nie in Öffnungen halten.

Nach dem Ausschalten des Geräts immer abwarten, bis alle Teile zum absoluten Stillstand gekommen sind. Das Schneidmesser dreht noch einige Zeit lang nach, hier besteht die Gefahr von schweren Verletzungen!

Schutzbrille und Ohrenschutz tragen! Schutzhelm tragen!POWEG63773 DE Copyright © 2021 VARO Seite | 5 www.varo.com

Giftige Dünste oder toxische Gase – Erstickung.

Hände und Füße fernhalten.

Benzin ist sehr leicht entflammbar. Vor dem Nachtanken den Motor mindestens 2 Minuten lang abkühlen lassen.

Achtung – Benzin ist hochentzündlich! Explosionsgefahr! Keinen Kraftstoff verschütten!

Schutzbrille tragen.

Drücken Sie den Balg der Kraftstoffhandpumpe nicht öfter als 3 Mal.

Öl prüfen und nachfüllen.

Heiße Oberfläche nicht berühren.

Garantierter Schallleistungspegel in dB.

Selbstfahrfunktion. Warnhinweis: Die Warnhinweise am Gerät müssen immer sichtbar und gut lesbar sein. Fehlende oder unleserliche Warnhinweise müssen ersetzt werden.POWEG63773 DE Copyright © 2021 VARO Seite | 6 www.varo.com 5 ALLGEMEINE SICHERHEITSHINWEISE WARNHINWEIS: Beim Einsatz von Geräten mit Verbrennungsmotor müssen immer die grundlegenden Sicherheitshinweise, einschließlich der hier ausdrücklich aufgezählten Bestimmungen, beachtet werden, um die Gefahr von schweren Verletzungen und/oder Schäden am Gerät zu verringern. Bitte lesen Sie alle diese Anweisungen vor der Inbetriebnahme des Geräts gründlich durch, und verwahren Sie diese Anleitung sicher, um die Bestimmungen bei Bedarf nachlesen zu können. WARNHINWEIS: Dieses Gerät erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen negativ auf aktive oder passive Implantate auswirken. Um die Gefahr von schweren oder sogar tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten mit ihrem Arzt oder dem Hersteller dieser Implantate Rücksprache zu nehmen, bevor mit diesem Gerät gearbeitet wird.

• Bitte lesen Sie dieses Handbuch gut durch, und machen Sie sich mit den Bedienelementen und dem richtigen Einsatz des Geräts vertraut.

• Kinder oder Erwachsene, die sich mit diesem Gerät und den Anweisungen nicht ausreichend auskennen, dürfen das Gerät auf keinen Fall bedienen. Es ist möglich, dass es für den Umgang mit einem solchen Gerät spezielle Bestimmungen für ein vorgeschriebenes Mindestalter gibt.

• Nie mit dem Gerät arbeiten, wenn sich andere Personen und Lebewesen, vor allem Kinder oder Haustiere, in der Nähe aufhalten.

• Der Bediener des Geräts haftet immer für Unfälle, die andere Personen erleiden, oder Schäden, die am Eigentum von Dritten entstehen.

• Alle Bedienpersonen müssen in der Benutzung, den Einstellungen und dem Betrieb dieses Geräts einschlägig unterrichtet bzw. eingewiesen werden; und dazu gehören auch die nicht erlaubten Handlungen.

• Beim Mähen immer festes Schuhwerk und lange Hosen tragen. Das Gerät darf nicht barfuß oder mit offenen Sandalen betrieben werden.

• Vor der Arbeit muss der zu mähende Bereich gründlich untersucht werden. Alle Objekte, wie Steine, Spielzeuge, Stöcke, Drähte usw., die vom Gerät aufgeschleudert werden können, müssen entfernt werden. Warnhinweis: Kraftstoff ist leicht entflammbar.

• Kraftstoff muss in speziell dafür ausgelegten Kanistern aufbewahrt werden.

• Nur im Freien nachtanken, und beim Tanken nicht rauchen.

• Benzin immer vor dem Starten des Motors nachfüllen. Bei laufendem Motor oder wenn der Motor noch heiß ist, nie den Deckel des Benzintanks abnehmen oder Benzin nachfüllen.

• Wenn Kraftstoff verspritzt wurde, nicht versuchen, den Motor zu starten. Das Gerät erst vom Ort des Betankens und des verspritzten Benzins entfernen. Mögliche Zündquellen unbedingt verhindern, bis sich die Benzindämpfe verflüchtigt haben.

• Deckel am Tank und an den Kanistern wieder sorgfältig anbringen und alles sicher verschließen.

• Schadhafte Schalldämpfer vor der Inbetriebnahme des Geräts ersetzen.

• Vor dem Mähen immer eine Sichtprüfung des Schneidblatts, der Haltebolzen für das Schneidblatt und der Schneidvorrichtung auf Verschleiß und Schäden vornehmen. Verschlissene oder schadhafte Schneidblätter und Haltebolzen immer als ganzen Satz ersetzen, damit die Balance gewahrt bleibt.POWEG63773 DE Copyright © 2021 VARO Seite | 7 www.varo.com

5.3 Hinweise zur Bedienung

• Den Motor nicht in geschlossenen Räumen betreiben, in denen sich giftige Kohlenmonoxid-Dämpfe ausbilden können.

• Warnhinweis: Den Rasenmäher nicht bei Bedingungen einsetzen, wo die Gefahr des Entzündens besteht.

• Wir empfehlen, die Betriebsdauer zu beschränken, um etwaige Risiken durch Lärm und/oder Vibrationen zu minimieren.

• Vorsicht beim Arbeiten mit dem Rasenmäher an Neigungen und nahegelegenen Müllhalden, Gräben oder Deichen.

• Nur bei Tageslicht oder bei gutem Kunstlicht mähen.

• Nach Möglichkeit das Gerät feuchtem Gras nicht aussetzen.

• Achten Sie immer auf Ihren sicheren Stand, vor allem an Neigungen.

• Mit dem Gerät gehen, nicht laufen.

• Mit einem Rasenmäher an Hängen immer parallel zur Neigung mähen, nie aufwärts und abwärts.

• Beim Richtungswechsel an Neigungen immer äußerst vorsichtig sein.

• An besonders steilen Neigungen gar nicht mähen.

• Immer äußerst vorsichtig sein, wenn der Mäher gedreht oder in die Richtung der eigenen Person bewegt wird.

• Wenn der Mäher für den Transport angekippt werden muss, oder wenn andere Flächen als Gras überquert werden müssen, unbedingt die Drehung des Schneidblatts stoppen;

• Der Mäher darf nie mit fehlerhaften Schutzvorrichtungen oder Abweisern betrieben werden. Eine Fangbox bzw. Fangvorrichtung muss immer angebracht sein.

• ACHTUNG: Der Rasenmäher darf nicht ohne angebrachten vollständigen Fangsack oder selbst-schließenden Auswurfschutz betrieben werden.

• Versiegelte Drehzahlbegrenzer dürfen nicht aufgebrochen oder abgeändert werden.

• Die Sicherheitssysteme bzw. -vorrichtungen des Rasenmähers dürfen nicht abgeändert oder außer Kraft gesetzt werden.

• Die Standardeinstellungen für den Motor dürfen nicht abgeändert werden, der Motor darf keine übermäßigen Drehzahlen erreichen können.

• Vor dem Starten des Rasenmähers müssen Schneidblatt und Getriebe vom Motor getrennt sein.

• Den Motor genau nach den Anweisungen starten, und die Füße immer in sicherem Abstand zum Schneidblatt halten.

• Beim Starten des Motors den Mäher nicht ankippen oder neigen.

• Beim Starten des Motors nicht im Bereich des Auswurfs stehen.

• Hände und Füße immer von den drehenden Teilen fernhalten. Immer einen ausreichenden Sicherheitsabstand zum Auswurf einhalten.

• Das Gerät bei laufendem Motor auf keinen Fall anheben oder transportieren.

• In folgenden Fällen vor allen Arbeiten oder Einstellungen am Rasenmäher immer den Motor stoppen und aus Sicherheitsgründen den Zündkerzenstecker abnehmen, abwarten bis alle drehenden Teile zum völligen Stillstand gekommen sind, und, falls vorhanden, den Zündschlüssel abnehmen: − Vor dem Beseitigen von Blockierungen und dem Reinigen des Auswurfs; − Vor allen Überprüfungen, Reinigungsarbeiten oder Einstellungen am Rasenmäher; − Nachdem das Gerät auf einen festen Gegenstand gestoßen ist. In diesem Fall den Rasenmäher auf mögliche Schäden untersuchen, und etwaige erforderliche Reparaturen vor dem erneuten Starten des Rasenmähers ausführen lassen; − Wenn der Rasenmäher ungewöhnliche Vibrationen aufweist (sofort prüfen!).

• In folgenden Fällen immer den Motor stoppen und aus Sicherheitsgründen den Zündkerzenstecker abnehmen, abwarten bis alle drehenden Teile zum völligen Stillstand gekommen sind, und, falls vorhanden, den Zündschlüssel abnehmen: − Wenn der Rasenmäher unbeaufsichtigt bleibt;POWEG63773 DE Copyright © 2021 VARO Seite | 8 www.varo.com − Vor dem Betanken;

• Bei vorhandenem Schleppsitz das Gerät immer nur langsam vorwärts bewegen.

• Beachten Sie, dass der Benutzer versiegelte Einstellungen zur Motordrehzahlregelung weder ändern noch manipulieren darf.

• Überprüfen Sie das Gerät regelmäßig und stellen Sie vor jedem Gebrauch sicher, dass alle Startarretierungen und Tastschalter ordnungsgemäß funktionieren.

• Benutzen Sie den Rasenmäher nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

• Verwenden Sie den Rasenmäher nicht bei schlechtem Wetter und insbesondere nicht bei Gewitter.

5.4 Wartung und Lagerung

• Alle Muttern, Bolzen und Schrauben müssen gut angezogen sein, damit das Gerät in einem guten und betriebssicheren Zustand gehalten wird.

• Das Gerät darf nie mit (Rest-) Benzin im Tank in geschlossenen Räumen eingelagert werden. Hierbei können sich Benzindämpfe ausbilden, die bei offenem Feuer oder Zündquellen eine Explosion auslösen können.

• Vor dem Einlagern muss sich der Motor voll abgekühlt haben.

• Der Motor, der Auspuff, die Batterie und der Tank müssen vor dem Einlagern von Gras, Laub oder überschüssigem Schmierfett befreit werden, damit sich kein Feuer entwickeln kann.

• Die Fangbox bzw. die Fangvorrichtung in regelmäßigen Abständen auf Verschleiß bzw. Verformungen prüfen.

• Aus Gründen der eigenen Sicherheit verschlissene oder beschädigte Teile immer sofort ersetzen.

• Das Ablassen des Benzintanks muss im Freien erfolgen.

• Eine nicht fachgerechte Wartung oder die Verwendung von Nicht-Original-Ersatzeilen, das Entfernen oder Abändern von Sicherheitsvorrichtungen kann den Rasenmäher beschädigen und den Bediener schwer verletzen.

• Nur die vom Hersteller empfohlenen Schneidblätter und Ersatzteile verwenden. Die Verwendung von Nicht-Original-Ersatzeilen kann den Rasenmäher beschädigen und den Bediener schwer verletzen. Den Rasenmäher immer in einem guten, betriebssicheren Zustand halten.

• Wenn die Vorrichtung zum Stoppen des Schneidblatts nicht funktioniert, muss das Gerät bei einem Technischen Kundendienst überprüft werden. Warnhinweis: Das drehende Schneidblatt nicht berühren. Warnhinweis: Nur in einem gut belüftetem Bereich bei ausgeschaltetem Motor Benzin nachfüllen. 6 SICHERHEITSHINWEISE

• Der Rasenmäher darf nur mit installierter Fangbox und/oder Abweiserplatte betrieben werden.

• Vor dem Entleeren der Fangbox oder dem Einstellen der Schneidhöhe muss der Motor ausgeschaltet werden.

• Bei laufendem Motor die Hände und die Füße nie in den Bereich unter dem Rasenmäher oder unter dem Grasauswurf halten.

• Vor dem Mähen den Rasen von Fremdgegenständen reinigen, die vom Rasenmäher aufgeschleudert werden können.

• Kinder, umstehende Personen und Haustiere während des Betriebs des Rasenmähers immer in sicherem Abstand zum Gerät halten.

• Beim Starten den Rasenmäher nie ankippen.POWEG63773 DE Copyright © 2021 VARO Seite | 9 www.varo.com 7 SICHERHEITSHINWEISE KRAFTSTOFF Warnhinweis: Seien Sie beim Umgang mit Kraftstoff immer besonders vorsichtig, denn dieser ist leicht entflammbar und die Dämpfe sind explosiv! Die nachstehende Sicherheitshinweise müssen immer eingehalten werden:

• Nur einen geprüften Behälter/Kanister verwenden.

• Bei laufendem Motor nie den Tankdeckel abnehmen oder das Gerät betanken. Die Auspuffanlage des Geräts muss sich vor dem Tanken ausreichend abgekühlt haben.

• Beim Tanken nicht rauchen.

• Das Gerät nie in geschlossenen Räumen betanken.

• Das Gerät oder den Benzinkanister nie in geschlossenen Räumen oder in Bereichen mit offenem Feuer, wie z.B. ein Wassererhitzer, einlagern.

• Wenn Benzin verspritzt wurde, darf das Gerät nicht gestartet werden, sondern es muss an einer anderen Stelle mit ausreichendem Sicherheitsabstand aufgestellt werden.

• Den Tankdeckel nach dem Betanken immer wieder aufsetzen und gut verschließen.

• Den Inhalt des Tanks nur im Freien ablassen. 8 MONTAGE

8.1 Montage des Griffs (Abb. 1, 2 und 3)

• Befestigen Sie den unteren Griff mit zwei Schrauben und zwei Feststellknäufen auf beiden Seiten am Gerät.

• Klappen Sie den oberen Griff auf und befestigen Sie ihn mit den Feststellknäufen und den Schrauben auf beiden Seiten am unteren Griff.

• Befestigen Sie das Anschlusskabel mit der Kabelklemme am Griff. Achtung: Die Zug- und die Startkabel müssen bei der Montage immer über der Querstrebe des Schubgriffs liegen, so dass die Kabel sich beim Zusammenklappen des Schubgriffs immer frei über dem unteren Teil der Schubstrebe bewegen können. Wenn diese Kabel nicht richtig montiert sind, können sie beschädigt und/oder gedehnt werden, woraufhin die Maschine nicht mehr richtig funktioniert. In diesem Fall verfällt die Garantie.

8.2 Montage des Grasfangsacks (Abb. 4 und 5)

• Heben Sie die hintere Auswurfklappe mit einer Hand an und haken Sie den Grasfangsack ein.

• Lassen Sie die hintere Auswurfklappe los, um den Grasfangsack in seiner Position zu sichern.

8.3 Montage des Mulchkeils (Abb. 6)

• Nehmen Sie den Grasfangsack heraus.

• Schieben Sie den Kunststoffmulchkeil in den Auswurfschacht.

• Lassen Sie dann die Klappe los, so dass diese schließt und den Mulchkeil abdeckt.

9 BEDIENUNG DES GERÄTS

9.1 Vor der Inbetriebnahme

Dieser Mäher wird ohne BENZIN bzw. MOTORÖL ausgeliefert.POWEG63773 DE Copyright © 2021 VARO Seite | 10 www.varo.com

9.1.1 Öl einfüllen (Abb. 7)

Vor jeder Verwendung des Geräts muss der Ölstand geprüft werden. Bei Bedarf 500 ml SAE30 Motoröl nachfüllen. ACHTUNG: NICHT ZU VIEL Öl in den Motor füllen, weil es sonst zu starker Rauchentwicklung am Auspuff beim Starten kommt.

• Der Rasenmäher muss gerade und eben aufgestellt sein.

• Den Messstab aus dem Einfüllstutzen des Öltanks ziehen.

• Den Ölmessstab abwischen; den Tankdeckel mit dem Messstab einsetzen und verschließen. Dann den Tankdeckel mit dem Messstab erneut herausnehmen. Der Ölstand muss sich innerhalb der Markierungen befinden, und das Öl muss klar mit einer goldgelben Farbe aussehen.

• Öl nachfüllen, wenn der Ölstand zu niedrig ist. WICHTIGER HINWEIS:

• Den Ölstand vor jeder Verwendung des Geräts prüfen. Bei Bedarf Öl zur vollen Linie am Messstab nachfüllen.

• Das Öl muss alle 25 Betriebsstunden oder zu jeder Saison gewechselt werden. Unter staubigen oder schmutzigen Bedingungen muss das Öl eventuell häufiger gewechselt werden. HINWEIS: Der Betrieb des Motors mit niedrigem Ölstand führt zu Motorschaden. Es wird die Verwendung von hochwertigem 4-Takt-Motoröl mit reinigenden Additiven empfohlen.

9.1.2 Benzin einfüllen (Abb. 8)

Warnhinweis: In folgenden Fällen darf der Tank auf keinen Fall befüllt werden: in geschlossenen Räumen, bei (noch) laufendem Motor, oder wenn sich der Motor nach dem Betrieb nicht mindestens 15 Minuten lang abgekühlt hat. WARNUNG: Tanken Sie in einem gut gelüfteten Bereich mit ausgeschaltetem Motor. In dem Bereich, in dem der Motor betankt oder Benzin gelagert wird, darf nicht geraucht werden. Offene Flammen oder Funkenbildung sind zu vermeiden. Verhindern Sie wiederholten oder längeren Kontakt des Benzins mit der Haut und das Einatmen von Dämpfen. − Den Benzintank bis zum unteren Rand der Einfüllöffnung befüllen. Frisches, reines und unverbleites Normalbenzin verwenden. − Nicht überfüllen. − Kein Öl ins Benzin mischen. − Nur Benzin für 30 Tage Betrieb einfüllen, damit das Benzin im Tank immer frisch ist. WARNHINWEIS: Verspritztes Öl oder Benzin sorgfältig abwischen. Benzin nicht in der Nähe von offenem Feuer verwenden oder lagern. ACHTUNG: Benzin mit Alkohol (Bezeichnungen: Gasohol, Äthanol oder Methanol) können Feuchtigkeit anziehen, was zu einer Trennung der Mischung und zur Ausbildung von Säuren bei der Lagerung führen kann.POWEG63773 DE Copyright © 2021 VARO Seite | 11 www.varo.com Säuregase können das Kraftstoffsystem eines eingelagerten Motors beschädigen. Um eine Gefährdung des Motors zu vermeiden, die Kraftstoffanlage vor dem Einlagern immer entleeren (siehe auch unter: Lagerung).

9.2 Motor starten (Abb. 9, 10 & 11)

Überprüfen Sie vor jedem Start, dass sich der Bremshebel ordnungsgemäß betätigen lässt und funktioniert. Beim Starten des Motors muss sichergestellt sein, dass der Elektrodenabstand der Zündkerze richtig eingestellt ist und dass sich genügend Motoröl und Kraftstoff im Motor bzw. im Tank befinden. HINWEIS: Aufgrund von Schutzbeschichtungen im Motor kann es bei den ersten Einsätzen des Geräts zu einer gewissen Rauchentwicklung kommen. Das ist völlig normal und stellt kein Problem dar. Den Einspritzer 3x betätigen. Den Bremshebel gegen den Griff ziehen, und schnell am Startergriff ziehen. Den Griff des Starterseils dabei nicht zurückschnellen lassen! HINWEIS: Bei kälterer Witterung kann es erforderlich sein, den Einspritzer wiederholt zu betätigen. WARNUNG! Zu häufige Betätigung des Einspritzers kann zum Absaufen des Motors führen. Beim Start eines warmen Motors braucht der Einspritzer nicht verwendet zu werden.

9.3 Motor stoppen (Abb. 12)

Zum Stoppen des Motors den Bremshebel loslassen. WARNHINWEIS: Auch nach dem Ausstellen des Motors läuft das Schneidblatt noch einige Sekunden lang nach. Wenn das Gerät unbeaufsichtigt stehen gelassen wird, muss immer der Deckel der Zündkerze abgenommen werden.

9.4 Selbstfahrfunktion (Abb. 13)

• Die Selbstfahrfunktion wird durch das Drücken des Bremshebels gegen den Griff und das Schieben des Fahrhebels nach vorn bis zum Klick gesteuert und kontrolliert.

• Wenn der Fahrhebel losgelassen wird, setzt auch die Selbstfahrfunktion aus. Um die Vorwärtsbewegung des Geräts zu stoppen, wird der Fahrhebel etwas gelöst, bis die Selbstfahrfunktion abschaltet. Wenn der Bremshebel nach oben gegen den Griff gedrückt bleibt, kann ohne die Selbstfahrfunktion weiter gemäht werden. WARNHINWEIS: Der Rasenmäher beginnt sofort, sich zu bewegen. Um diese Bewegung zu stoppen, muss der Bremshebel losgelassen werden. Der Rasenmäher stoppt dann sofort.POWEG63773 DE Copyright © 2021 VARO Seite | 12 www.varo.com

9.5 Höhe einstellen (Abb. 14)

Warnhinweis: Vor dem (erneuten) Einstellen der Schnitthöhe am Rasenmäher immer den Motor ausschalten. Der Rasenmäher ist mit einer zentralen Höheneinstellung mit 7 Stufen ausgestattet.

• Vor dem Einstellen der Schnitthöhe am Rasenmäher immer den Motor ausschalten, und den Zündkerzenstecker von der Zündkerze abnehmen.

• Ziehen Sie den Einstellhebel heraus und wählen Sie die gewünschte Schnitthöhe. Der Hebel rastet in der gewünschten Stellung ein.

• Die Einstellhöhe ist durch die Zentraleinstellung bei allen Rädern gleich. Für die meisten Rasenflächen ist die mittlere Einstellung optimal.

9.6 Reinigung eines abgesoffenen Motors

• Stellen Sie den Start-/Stopphebel des Motors auf Stopp.

• Nehmen Sie die Zündkerze heraus, trocknen Sie sie und setzen Sie sie wieder ein. HINWEIS: Setzen Sie die Zündkerze vorsichtig von Hand wieder ein, um ein Verkanten des Gewindes zu vermeiden. Wenn die Zündkerze aufsitzt, drehen Sie diese mit dem Zündkerzenschlüssel um 1/8 bis ¼ Drehung fest, damit der Dichtungsring zusammengedrückt wird.

• Ziehen Sie den Start-/Stopphebel des Motors in Richtung des oberen Griffs.

• Starten Sie den Motor wie oben beschrieben.

9.7 Grasfangsack ausleeren

• Sobald der Rasenmäher eine Grasschnittspur hinterlässt, muss der Grasfangsack ausgeleert werden.

• Bevor Sie den Grasfangsack abnehmen, schalten Sie den Motor aus und warten Sie, bis das Messer vollständig zum Stillstand gekommen ist.

• Heben Sie die Auswurfklappe mit einer Hand an und nehmen Sie mit der anderen Hand den Grasfangsack am Tragegriff ab. Nach dem Abnehmen des Grasfangsacks fällt die Auswurfklappe automatisch nach unten und schließt den hinteren Auswurf.

• Leeren Sie den Grasfangsack aus und setzen Sie ihn wieder in den Rasenmäher ein.

9.8 Tipps und Hinweise zum Mähen

• Unter bestimmten Bedingungen, z.B. bei sehr hohem Gras, kann es notwendig werden, die Schneideinstellung höher zu stellen, um den Widerstand zu verringern (und damit eine Überlastung des Motors zu vermeiden), und Grasklumpen oder Grashalme liegen zu lassen. Es kann auch erforderlich werden, die Geschwindigkeit des Mähers über dem Boden herabzusetzen und/oder die Fläche ein zweites Mal zu mähen.

• Bei extrem hoher Schneidleistung die Breite des Schnitts schmaler einstellen, oder in überlappenden Bahnen mähen. Langsamer mähen.

• Die Poren im Fangsack aus Stoff können durch Schmutz und Staub verstopfen, und der Fangsack nimmt weniger Gras auf. Um dies zu verhindern, den Fangsack regelmäßig mit Wasser reinigen (abspritzen), und bis zum nächsten Einsatz gut abtrocknen lassen.

• Den oberen Bereich des Motors (um den Starter) immer sauber und frei von Grashalmen und anderen Ablagerungen halten. Damit bleibt die Belüftung des Motors gewahrt, und das Gerät hält länger.

• Mit dem Mäher stets ruhig gehen, niemals schnell laufen. Seien Sie besonders vorsichtig beim Mähen in unebenem oder rauem Gelände.

• Mähen Sie auf schrägen Flächen immer quer und niemals auf- und abwärts.POWEG63773 DE Copyright © 2021 VARO Seite | 13 www.varo.com

• Gehen Sie beim Richtungswechsel an Abhängen sehr vorsichtig vor.

• Mähen Sie keine besonders steilen Abhänge.

• Die besten Ergebnisse werden erzielt, wenn das Gras trocken ist. Nasses Gras neigt dazu, das Messer und die Grasfangeinrichtung zu verstopfen.

• Gras wächst im Verlauf des Jahres unterschiedlich schnell. Verwenden Sie die niedrigste Schnitthöhe niemals für den ersten Schnitt der Saison oder bei Trockenheit.

• Es sollte lediglich ein Drittel der Grashöhe geschnitten werden.

• Vergewissern Sie sich beim Mähen mit dem Mulchkeil, dass das geschnittene Gras gut verteilt werden kann, und schneiden Sie kein hohes oder nasses Gras. Schalten Sie den Mäher nach mehreren Minuten Betrieb aus und reinigen Sie das Messer und die Abdeckung.

• Entfernen Sie Grasschnitt im Mähergehäuse oder auf dem Messer nicht mit der Hand oder mit dem Fuß. Verwenden Sie dafür geeignete Werkzeuge wie eine Bürste oder einen Besen. 10 FUNKTIONEN Dieser Mäher kann neben seiner normalen Funktion auch an andere Aufgaben angepasst werden: Mäher umrüsten Mulchkeil Grasfangsack Für heckseitigen Grasauswurf

10.1 Mulchen? Was ist das?

Beim Mulchen wird das Gras in einem Zug geschnitten, fein zerkleinert und auf dem Grasboden als natürlicher Dünger wieder aufgetragen. Tipps zum Mulch-Mähen:

• Regelmäßiger Rückschnitt um max. 2 cm von 6 cm auf 4 cm Grashöhe.

• Ein scharfes Schneidmesser verwenden.

• Feuchtes oder nasses Gras nicht mähen.

• Den Motor auf die höchste Geschwindigkeit einstellen.

• Nur in Arbeitsgeschwindigkeit bewegen.

• Den Mulchkeil, das Innere des Gehäuses und das Mähmesser regelmäßig reinigen. 11 WARTUNG WICHTIGER HINWEIS – Damit die Sicherheit und die ursprüngliche Leistung des Motors immer gewahrt bleiben, muss der Motor in regelmäßigen Abständen sorgfältig gewartet werden. Vor Reparatur- oder Wartungsarbeiten Motor ausschalten, Zündkerzenstecker abziehen und Zündkerze erden. Warnung! Verletzungsgefahr durch bewegliche gefährliche Teile! Komplizierte Arbeiten, die nicht nachstehend genannt sind, müssen von einem spezialisierten Kundendienstzentrum ausgeführt werden. Der Austausch der Schneidvorrichtung sollte von einem qualifizierten Fachmann vorgenommen werden! Es wird davon abgeraten, SchneidenPOWEG63773 DE Copyright © 2021 VARO Seite | 14 www.varo.com nachzubearbeiten oder zu schärfen, es sei denn, dies wird von einem Reparaturdienst oder einem ähnlich qualifizierten Fachmann ausgeführt!

• Alle Muttern, Schrauben und Bolzen auf festen Sitz prüfen, um die Betriebssicherheit des Geräts zu gewährleisten. Für die gleichbleibende Sicherheit und Leistung ist die regelmäßige und gründliche Wartung von größter Wichtigkeit.

• Das Gerät nie mit Benzin im Tank in geschlossenen Räumen einlagern. Die Benzindämpfe können hier leicht an offenes Feuer, einen Zündfunken oder eine starke Hitzequelle gelangen.

• Bevor der Motor in einem Kasten usw. abgestellt wird, muss er vollständig abgekühlt sein.

• Um die Brandgefahr zu verringern, den Motor, die Auspuffanlage, die Batterie und den Benzintank immer frei von Gras, Laub oder überschüssigem Schmierfett halten. Behälter mit Schnittgras nicht in geschlossenen Räumen lagern.

• Verschlissene oder fehlerhafte Teile aus Sicherheitsgründen immer auswechseln. Das Gerät auf keinen Fall mit solchen Teilen betreiben! Diese Teile müssen ersetzt, und nicht repariert werden. Wenn die Ersatzteile nicht dieselbe Qualität aufweisen, kann das Gerät beschädigt werden, und Ihre Sicherheit kann beeinträchtigt sein.

• Wenn das Benzin aus dem Tank abgelassen werden soll, muss dies im Freien und bei vollständig abgekühltem Motor geschehen.

• Die selbstschließende Schutzvorrichtung und den Fangsack häufig auf Verschleiß und Fehler kontrollieren.

• Wenn Arbeiten am Gerät ausgeführt werden, wenn es transportiert oder angehoben werden soll: − müssen starke und feste Arbeitshandschuhe getragen werden; − muss das Gerät an den Punkten angefasst werden, die einen sicheren Griff ermöglichen. Berücksichtigen Sie dabei immer das Gewicht und Lastverteilung.

11.1 Öl ablassen / wechseln

Der Ölablass befindet sich unter dem Ölmessstab, unten am Motor. Stellen Sie einen Behälter zum Aufnehmen des Altöls bereit. Jetzt den Ölablass entfernen. Wenn das Öl komplett abgelaufen ist, den Ölablass wieder einsetzen. WICHTIG: Die Unterlegscheibe muss eingesetzt sein! Eventuell verspritztes Öl immer abwischen. Jetzt den Motor starten und kurz laufen lassen. Dann den Motor abstellen, 1 Minute abwarten und den Ölstand messen. Bei Bedarf noch weiteres Öl einfüllen.

11.2 Benzintank entleeren

• Wird das Gerät für mehr als 30 Tage eingelagert, muss der Benzintank geleert werden, um einer Zersetzung des Kraftstoffes vorzubeugen.

• Den Benzintankdeckel abschrauben und abnehmen und eine angemessene Benzinpumpe verwenden, um den Kraftstoff in einen geeigneten Behälter umzufüllen.

• Den Motor gut abkühlen lassen.

• Die Zündkerze mit dem mitgelieferten Zündkerzenschlüssel herausnehmen, und mit einer Drahtbürste reinigen. Den Elektrodenabstand mit einer Fühlerlehre auf 0,75 mm einstellen.

• Die Zündkerze wieder einsetzen. VORSICHT: Nicht zu fest anziehen! Verwenden Sie nur die richtigen Zündkerzen, die für diesen Motor empfohlen werden. Wechseln Sie die Zündkerze nach Möglichkeit ca. alle 100 Betriebsstunden aus.

11.4 Filterelement reinigen (Abb. 15)

• Öffnen Sie den Deckel des Luftfilters durch Drehen nach links.

• Wechseln Sie den Luftfilter aus.POWEG63773 DE Copyright © 2021 VARO Seite | 15 www.varo.com

• Richten Sie die drei Nasen des Deckels auf die Auflage aus. Drücken Sie den Deckel nach unten und drehen Sie ihn nach rechts fest.

11.5 Gehäuse des Geräts reinigen

Ablagerungen von Schmutz und Resten erschweren das Starten des Geräts, und sie beeinträchtigen die Qualität des Schnitts und den Auswurf des geschnittenen Grases. Rückstände von Schmutz und Fett lassen sich am leichtesten sofort nach dem Mähen entfernen. Damit sich am Boden keine Fäulnis ausbilden kann, muss die Unterseite des Geräts immer auf dem Rasen gereinigt werden.

11.6 Messer wechseln (Abb. 16)

Aus Sicherheitsgründen sollten Sie das Messer Ihres Rasenmähers nur von einer zugelassenen Kundendienststelle schleifen, auswuchten und montieren lassen. Für optimale Ergebnisse wird empfohlen, das Messer einmal jährlich überprüfen zu lassen. WARNUNG. Für den Ausbau des Messers benötigen Sie Gartenhandschuhe und einen Gabelschlüssel. HINWEIS: Drehen Sie den Mäher nicht um. Kippen Sie ihn leicht in Richtung des Öleinfüllrohrs und greifen Sie unter die Abdeckung. Erneuern Sie Ihr Messer nach 50 Stunden Mähbetrieb oder nach 2 Jahren, je nachdem, welcher Zeitpunkt früher eintritt. Aus Sicherheitsgründen empfehlen wir, das Messer nur von einer zugelassenen qualifizierten Person wechseln zu lassen. Halten Sie das Messer fest und lockern Sie die Messerschraube mit einem Gabelschlüssel gegen den Uhrzeigersinn. Nehmen Sie die Schraube, die Unterlegscheibe und das Messer ab. Setzen Sie ein neues Messer oder das nachgeschliffene alte Messer auf die beiden Stifte auf dem Messerflansch und setzen Sie die Unterlegscheibe und die Schraube wieder auf. Vergewissern Sie sich, dass das Messer richtig sitzt, und ziehen Sie dann die Schraube gut fest, ohne sie zu überdrehen. Die Oberseite des Messers muss zum Motorgehäuse zeigen.

11.7 Wartungsintervalle

Überprüfen und warten Sie dieses Gerät regelmäßig nach untenstehender Wartungstabelle. Teil Aufgabe Vor/nach jedem Gebrauch

Stunden / alle sechs Monate

Stunden / einmal jährlich Zündkerze Prüfen

Zündkerze Austauschen bei Bedarf Luftfilter Prüfen

Luftfilter Austauschen bei Bedarf Kraftstofffilter Prüfen

Kraftstofffilter Reinigen

Kraftstofffilter Austauschen bei BedarfPOWEG63773 DE Copyright © 2021 VARO Seite | 16 www.varo.com 12 STÖRUNGSBEHEBUNG Fehler / Störung Ursache Abhilfe Laute Geräusche und starke Schwingungen im Betrieb Schrauben locker Messerschrauben locker Messer nicht ausgewuchtet Schrauben überprüfen Messerschrauben überprüfen Messer auswechseln Motor startet nicht Start-/Stopphebel nicht gedrückt Zündkerze defekt Messer abgenutzt/beschädigt Kraftstofftank leer Motor abgesoffen Start-/Stopphebel drücken Zündkerze austauschen Messer auswechseln Kraftstoff nachfüllen Zündkerze herausnehmen und trocknen Motor läuft unregelmäßig Luftfilter verschmutzt Zündkerze verschmutzt Luftfilter reinigen Zündkerze reinigen Ungleichmäßiges Mähergebnis Messer stumpf Schnitthöhe zu niedrig Messer schleifen Richtige Höhe einstellen Grasfangsack nicht ausreichend gefüllt Messer abgenutzt Grasfangsack verstopft Falsche Schnitthöhe Gras nass Auswurfschacht/Gehäuse blockiert Unterseite der Mäherabdeckung verstopft Messer auswechseln Grasfangsack ausleeren Schnitthöhe korrigieren Rasen trocknen lassen Auswurfschacht/Gehäuse reinigen Unterseite der Mäherabdeckung reinigenPOWEG63773 DE Copyright © 2021 VARO Seite | 17 www.varo.com 13 TECHNISCHE DATEN Modell POWEG63773 Hubraum 132 cm

Motorleistung 2,5 kW Motorart PowerPlus 4-Takt-Motor (Eco Driver) Drehzahl 2800 U/Min. Schneidbreite 410 mm Fangbox / -beutel 45 Liter Schneidhöhe 25-75 mm Zahl der Höheneinstellungen

Volumen Öltank 0,5 Liter Volumen Benzintank 1 Liter Durchmesser Vorderrad 178 mm Durchmesser Hinterrad 203 mm Zentrale Höheneinstellung

Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 80 dB(A) Schallleistungspegel LwA 96 dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration) 8,1 m/s² K = 1,5 m/s²POWEG63773 DE Copyright © 2021 VARO Seite | 18 www.varo.com 15 GERÄT EINLAGERN (SAISONENDE) Führen Sie Reinigungs- und Wartungsarbeiten vor der Lagerung durch! Wenn das Gerät 30 Tage oder länger eingelagert werden soll, muss das Kraftstoffsystem des Geräts entleert werden. Lassen Sie dazu das Benzin aus dem Tank ab. Lassen Sie anschließend den Motor so lange laufen, bis er von selbst stoppt. Jetzt sind auch die Kraftstoffleitungen und der Vergaser leer. Füllen Sie in der nächsten Saison frisches Benzin ein. Verwenden Sie im Benzintank nie Reiniger für den Motor oder den Vergaser. Der Motor kann dadurch irreparabel beschädigt werden. Wenn Sie das Gerät für längere Zeit (z.B. Saisonende) einlagern wollen, machen Sie bitte Folgendes:

• Nutzen Sie den letzten Schnitt der Saison dazu, das restliche Benzin zu verbrauchen.

• Reinigen und ölen Sie den Rasenmäher gemäß den Anweisungen unter Schmieren und Reinigen.

• Weitere Hinweise zum richtigen Einlagern des Motors finden Sie im Motorhandbuch.

• Das Schneidblatt des Mähers mit umweltfreundlichem KFZ-Schmierfett bestreichen, um Rostbildung zu verhindern.

• Das Gerät an einem trockenen und sauberen Ort einlagern. Wichtige Hinweise:

• Beim Einlagern von motorbetriebenen Geräten an nicht belüfteten oder abgeschlossenen Stellen müssen die metallenen Teile gegen Rostbildung geschützt werden. Verwenden Sie dazu ein Leichtöl oder Silikon, das auf die Teile aufgetragen wird, vor allem auf die Kabel und auf alle beweglichen Komponenten.

• Vorsicht! Die Kabel nicht biegen oder knicken.

• Wenn das Starterseil aus der Zugführung am Griff genommen wird, muss vorher das Zündkerzenkabel vom Zündkerzenstecker abgenommen und geerdet werden. Den Startergriff des Motors anfassen, und das Starterseil langsam aus dem Motor ziehen. Das Starterseil anschließend in den Bolzen für die Seilführung des Starterseils am Griff gleiten lassen. 16 TRANSPORT

• Das Gerät ausschalten und den Zündkerzenstecker abnehmen, bevor es irgendwohin transportiert wird.

• Fall zutreffend, alle Transportsicherungen anbringen.

• Das Gerät stets an seinem Griff transportieren.

• Das Gerät vor heftigen Stößen oder starken Vibrationen schützen, die beim Transport in Fahrzeugen auftreten können.

• Das Gerät sichern, um zu verhindern, dass es verrutscht oder umfällt, Kraftstoff ausläuft, beschädigt wird oder Verletzungen auftreten.POWEG63773 DE Copyright © 2021 VARO Seite | 19 www.varo.com 17 GARANTIE

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 24 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Schneidblatt, Fangbox, Luftfilter usw.; sowie Schäden oder Defekte aufgrund von unsachgemäßer Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90.

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 18 UMWELTSCHUTZ Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Altöl muss umweltgerecht entsorgt werden. Wir empfehlen, das Altöl in einem verschlossenen Behälter zu sammeln und anschließend zur Wiederverwertung zu einer entsprechenden Abgabestelle zu bringen. Es darf auf keinen Fall mit dem Müll entsorgt oder einfach in das Erdreich abgelassen werden.POWEG63773 DE Copyright © 2021 VARO Seite | 20 www.varo.com

19 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO Vic. Van Rompuy N.V. Joseph Van Instraat 9, 2500 Lier, Belgien, in alleiniger Verantwortung, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: Rasenmäher: benzinbetrieben 132 cc 410 mm Marke: PowerPlus Modell-Nr.: POWEG63773 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. EU-Richtlinien (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): 2006/42/EC 2014/30/EU 2000/14/EC Annex VI LwA Measured 91dB(A) Guaranteed 96dB(A) Notified Body TuV Sud - DE Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift):
