BRUKSANVISNING POWEG63773 PowerPlus

5.4 Vedlikehold og oppbevaring 7

6 SIKKERHETSADVARSLER 8

7 SIKKERHET VED HÄNDTERING AV BENSIN....8

8 MONTERING....8

8.1 Montering av håndtaket (Fig. 1, 2 og 3)....8

8.2 Montering av gressekken (Fig. 4 og 5)....8

8.3 Montering av bioklippekilen (Fig. 6)....9

9 BRUK....9

9.1 Før oppstart....9

9.1.1 Fylle på olje (Fig. 7)....9

9.1.2 Fylle på bensin (Fig. 8)....9

9.2 Starte motoren (Fig. 9, 10 & 11)....10

9.3 Stoppe motoren (Fig. 12)....10

9.4 Selvdriftsfunksjon (Fig. 13)....10

9.5 Justering av klippehøyde (Fig. 14)....10

9.6 Rengjøring av en overfylt motor 11

9.7 Tømming av gressekken 11

10.1 Hva er bioklipping? 12

11 VEDLIKEHOLD 12

11.1 Skifte / tappe av olje....13

11.2 Tappe av bensintank....13

POWERPLUS POWEG63773 NO

11.3 Tennplugg 13
11.4 Rengjøring av luftfilter (Fig. 15)....13
11.5 Rengjøre klipperhuset 13
11.6 Utskifting av blad (Fig. 16)....13
11.7 Vedlikeholdsplan....14
12 FEILS∅KING....14
13 TEKNISKE DATA....15
14 ST∅Y OG VIBRASJON 15
15 INSTRUKSJONER FOR OPPBEVARING (UTENFOR SESONG) 15
16 TRANSPORT....16
17 GARANTI....16
18 MILJ∅ 16
19 SAMSVARSERKLÆRING....17

POWERPLUS POWEG63773 NO

BENSINGRESSKLIPPER 132 CC 410 MM POWEG63773

1 TILTENKT BRUK

Hensikten med denne gressklipperen er å klippe gress. Gressklipperen er designet for å klippe gress i private hager. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 OVERSIKT OVER KOMPONENTER (FIG. A)

1. Motor 5. Dyttestang
2. Deksel
3. Bremsespak
4. Hjul 7. Clutchspak
5. Oppsamlingssekk (halv plastboks) 8. Festeknott

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
- Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x gressklipper: bensindrevet 1 x oppsamlingssekk
1 x brukerhåndbok 4 x läsebrytere
1 x tennpluggnøkkel 2 x ledningsklamme
1 x blad 1 x nedre stang

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLER

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene.
	Les manualen nøye før bruk.		Ikke berør en varm lyddemper eller sylinder. Du kan bli brannskadet. Disse delene blir ekstremt varme under bruk. Når maskinen slås av, vil de fortsatt være varme en god stund.
	Advarsel! Flygende objekter.		Hold hender og føtter unna skarpe deler.
	Hold tilskuere på avstand.		Ta ut tennpluggen før reparasjoner. Reparer i samsvar med brukerhåndboken.
	Vær ekstra oppmerksom på brukerens hender og føtter for å unngå skade.		Hold hender og føtter unna åpningene når maskinen er i gang.
	Vent til alle maskinens deler har stoppet helt opp før de berøres. Bladene fortsetter å rotere en stund etter at maskinen er slått av. Et roterende blad kan forårsake skade.		Bruk hørselsvern og vernebriller! Bruk hjelm!
	Fare for røykforgiftning eller kvelning av giftige gasser.		Hold hender og føtter unna.
	Bensin er antennelig.La motoren kjøles ned iminst 2 minutter før dufyller på tanken.		ADVARSEL - Bensin er meget antennelig!Eksplosjonsfare! Ikke søl drivstoff!
	Bruk av vernebriller erpåbudt.		Bruk hansker.
	Bruk hørselsvern.	3 TIMESONLY	Ikke trykk på fylleballongenmer enn 3 ganger.
	Kontroller og fyll på olje.		Tilsett motorolje.
	Ikke ta på varmeoverflater.		Garantert verdi forlydeffektnivå i dB.
		Stopp motoren.
		Selvdriftsfunksjon.

Advarsel: Sørg for at sikkerhetsskiltene er synlige og leselige på utstyret. Skift ut sikkerhetsskiltene hvis de mangler eller blir uleselige.

POWERPLUS POWEG63773 NO

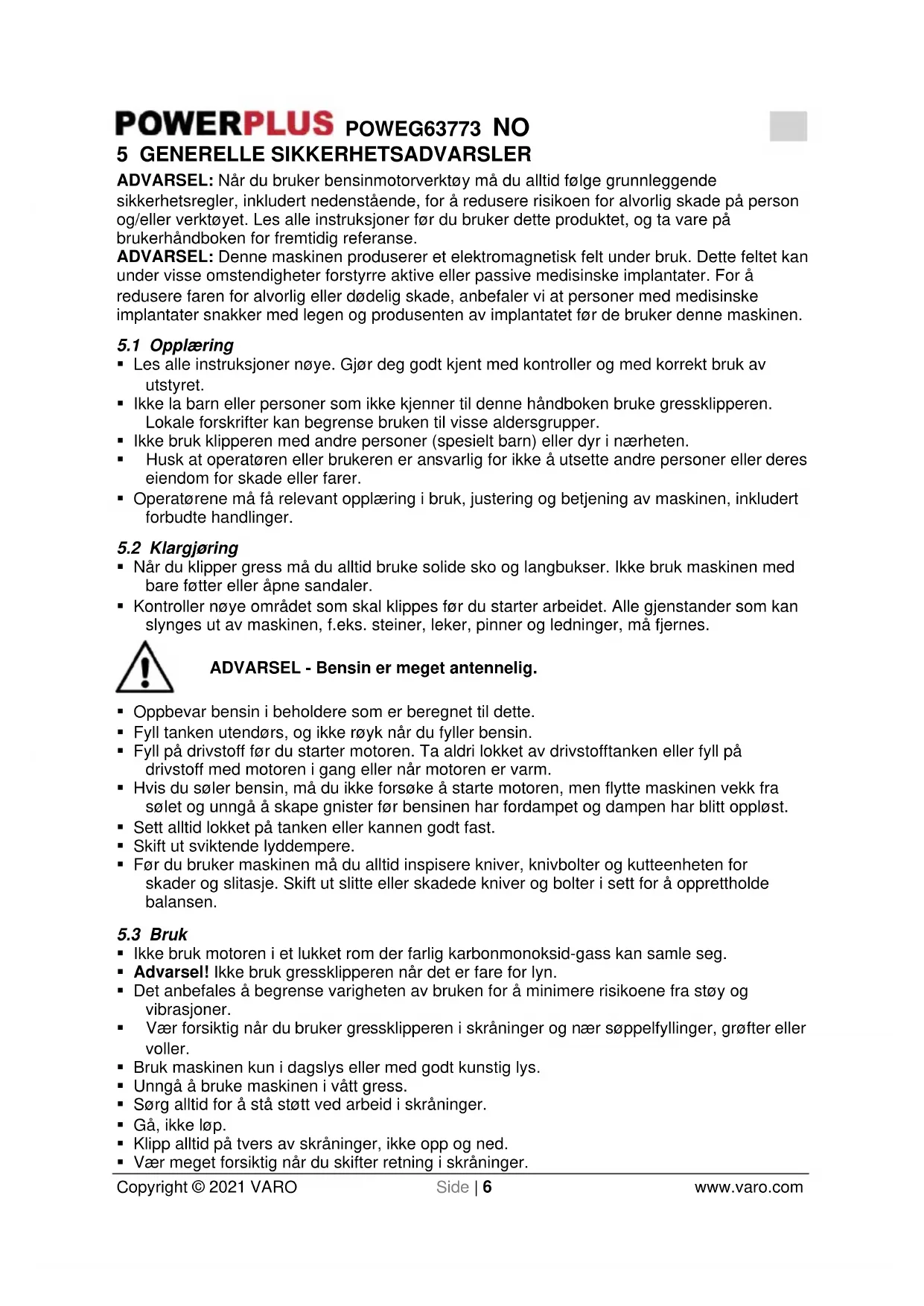

5 GENERELLE SIKKERHETSADVARSLER

ADVARSEL: Når du bruker bensinmotorverktøy må du alltid følge grunnleggende sikkerhetsregler, inkludert nedenstående, for å redusere risikoen for alvorlig skade på person og/eller verktøyet. Les alle instruksjoner før du bruker dette produktet, og ta vare på brukerhåndboken for fremtidig referanse.

ADVARSEL: Denne maskinen produserer et elektromagnetisk felt under bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere faren for alvorlig eller dødelig skade, anbefaler vi at personer med medisinske implantater snakker med legen og produsenten av implantatet før de bruker denne maskinen.

5.1 Opplæring

• Les alle instruksjoner nøye. Gjør deg godt kjent med kontroller og med korrekt bruk av utstyret.
• Ikke la barn eller personer som ikke kjenner til denne håndboken bruke gressklipperen. Lokale forskrifter kan begrense bruken til visse aldersgrupper.
• Ikke bruk klipperen med andre personer (spesielt barn) eller dyr i nærheten.
• Husk at operatøren eller brukeren er ansvarlig for ikke å utsette andre personer eller deres eiendom for skade eller farer.
• Operatørene må få relevant opplæring i bruk, justering og betjening av maskinen, inkludert forbudte handlinger.

5.2 Klargjøring

• Når du klipper gress må du alltid bruke solide sko og langbukser. Ikke bruk maskinen med bare føtter eller åpne sandaler.
• Kontroller nøye området som skal klippes før du starter arbeidet. Alle gjenstander som kan slynges ut av maskinen, f.eks. steiner, leker, pinner og ledninger, må fjernes.

• Oppbevar bensin i beholdere som er beregnet til dette.
• Fyll tanken utendørs, og ikke røyk når du fyller bensin.
• Fyll på drivstoff før du starter motoren. Ta aldri lokket av drivstofftanken eller fyll på drivstoff med motoren i gang eller när motoren er varm.
• Hvis du søler bensin, må du ikke forsøke å starte motoren, men flytte maskinen vekk fra sølet og unngå å skape gnister før bensinen har fordampet og dampen har blitt oppløst.
• Sett alltid lokket på tanken eller kannen godt fast.
  ■ Skift ut sviktende lyddempere.
• Før du bruker maskinen må du alltid inspisere kniver, knivbolter og kutteenheten for skader og slitasje. Skift ut slitte eller skadede kniver og bolter i sett for å opprettholde balansen.

5.3 Bruk

• Ikke bruk motoren i et lukket rom der farlig karbonmonoksid-gass kan samle seg.
• Advarsel! Ikke bruk gressklipperen när det er fare for lyn.
• Det anbefales å begrense varigheten av bruken for å minimere risikoene fra støy og vibrasjoner.
• Vær forsiktig når du bruker gressklipperen i skråninger og nær søppelfyllinger, grøfter eller voller.
• Bruk maskinen kun i dagslys eller med godt kunstig lys.
• Unngå å bruke maskinen i vått gress.
• Sørg alltid for å stå støtt ved arbeid i skråninger.
• Gå, ikke løp.
• Klipp alltid på tvers av skråninger, ikke opp og ned.
• Vær meget forsiktig når du skifter retning i skråninger.

POWERPLUS POWEG63773 NO

• Ikke klipp gress i for bratte skråninger.
• Vær meget forsiktig når du reverserer eller trekker gressklipperen mot deg.
• Stopp kniven(e) hvis gressklipperen må tippes på siden for transport når du krysser underlag som ikke er gress, og når du transporterer gressklipperen til og fra området som skal klippes.
• Ikke bruk gressklipperen med defekte vern eller uten sikkerhetsanordninger som f.eks. deflektorer og/eller gressoppsamler på plass.
• Forsiktig: Gressklipperen skal ikke brukes uten at enten hele gressoppsamleren eller et selvlukkende deksel over utkaståpningen er på plass.
• Du må ikke endre eller tukle med noen forseglet justering av motorhastigheten.
• Gressklipperens sikkerhetssystemer eller funksjoner skal ikke tukles med eller deaktiveres.
• Juster ikke motorens hastighetsregulator, og kjør ikke motoren med for stor hastighet.
• Løsne alle kniv- og drivkoblinger før du starter motoren.
• Start motoren forsiktig og i samsvar med instruksjonene, med føttene på god avstand fra knivene.
• Ikke tipp klipperen när du starter motoren.
• Ikke slå på motoren när du står foran utkastkanalen.
• Ikke plasser hender eller føtter nær eller under roterende deler. Hold deg alltid unna utkaståpningen.
• Ikke løft eller bær en gressklipper med motoren i gang.
• Stopp motoren og koble fra tennpluggledningen, påse at alle bevegelige deler har stoppet helt opp og ta ut nøkkelen hvis maskinen har en slik:
• Før du fjerner blokkeringer eller åpner utkastkanalen.
• Før du sjekker, rengjør eller arbeider på klipperen.
• Etter å ha truffet et fremmed objekt. Inspiser gressklipperen for skade og reparer den før du starter eller bruker den igjen.
• Hvis maskinen begynner å vibrere unormalt mye (sjekk med en gang).
• Stopp motoren og koble fra tennpluggledningen, påse at alle bevegelige deler har stoppet helt opp og ta ut nøkkelen hvis maskinen har en slik:
• Når du forlater maskinen.
• Før du fyller bensin.
• Kjør sakte hvis du bruker et sete.
• Du må ikke gjøre endringer på eller manipulere forseglede innstillinger for kontroll av motorhastigheten.
• Kontroller maskinen jevnlig, og sjekk at alle startsperrer og trykknapper fungerer korrekt før hver bruk.
• Ikke bruk gressklipperen hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter.
• Ikke bruk gressklipperen i dårlig vær, særlig når det er fare for lyn.

5.4 Vedlikehold og oppbevaring

• Sørg for at alle muttere, bolter og skruer sitter godt fast slik at du kan arbeide sikkert.
• Ikke oppbevar maskinen med bensintanken i en bygning der bensindampen kan komme i kontakt med åpen ild eller gnister.
• La motoren kjøles ned før den oppbevares i et lukket rom.
• For å redusere brannfaren bør du sørge for at området der motor, lyddemper, batteriholder og drivstoff oppbevares er fritt for gress, løv eller fett.
• Sjekk gressoppsamleren ofte for slitasje eller skade.
• Skift ut slitte og skadede deler for sikkerhets skyld.
• Hvis bensintanken skal tappes av, må dette gjøres utendørs.
• Feilaktig vedlikehold, bruk av ukorrekte reservedeler eller fjerning eller endring av sikkerhetskomponentene kan skade gressklipperen og kan føre til alvorlig personskade.

POWERPLUS POWEG63773 NO

• Bruk kun anbefalte kniver og reservedeler fra produsenten. Bruk av uoriginale deler kan skade maskinen og operatøren. Hold gressklipperen i god stand.
• Hvis knivstopperanordningen ikke virker, må du be et servicesenter om hjelp.

Advarsel: Fyll tanken på et godt ventilert sted og med motoren slått av.

6 SIKKERHETSADVARSLER

• Gressklipperen bør kun brukes med gressoppsamleren og/eller avlederplaten montert.
• Stopp motoren før du tømmer gressoppsamleren eller justerer klippehøyden.
• Hold hender og føtter unna undersiden av gressklipperen eller gressutkastet når motoren er i gang.
• Før du klipper bør du fjerne fremmedlegemer fra plenen, da disse kan slynges ut av gressklipperen.
• Hold barn, andre personer og dyr på sikker avstand mens du bruker gressklipperen.
• Du må ikke tippe gressklipperen når du starter den.

7 SIKKERHET VED HÅNDTERING AV BENSIN

ADVARSEL: Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige og dampene er eksplosive. Følgende punkter må følges.

■ Bruk kun en godkjent tank.
- Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.
■ Ikke røyk.
- Etterfyll aldri verktøyet innendørs.
- Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.
- Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.
- Sett alltid bensinlokket godt på igjen etter fylling.
- Hvis tanken må tappes, må dette skje utendørs.

8 MONTERING

8.1 Montering av håndtaket (Fig. 1, 2 og 3)

• Fest det nedre håndtaket til apparatet ved hjelp av to bolter og to knotter på hver side.
• Fold ut det øvre håndtaket og fest det til det nedre håndtaket ved hjelp av knottene og boltene på hver side.
• Fest kontaktledningen til håndtaket med ledningsklemmen.

OBS: Driv- og startkabler må alltid plasseres på toppen av håndtakets tverrstang. Dette gir kablene fri bevegelse på toppen av håndtakets nedre del når håndtaket foldes sammen. Feil montering av disse kablene kan føre til at de skades og/eller strekkes, noe som kan føre til at klipperen feiler. I dette tilfellet gjelder ikke garantien.

8.2 Montering av gressekken (Fig. 4 og 5)

- Løft dekslet for utkasteråpningen bak med en hånd og hekt fast gressekken.

POWERPLUS POWEG63773 NO

- Slipp dekslet for den bakre utkasteråpningen igjen slik at gressekken låses på plass i riktig posisjon.

8.3 Montering av bioklippekilen (Fig. 6)

■ Fjern gressekken.
- Sett bioklippekilen av plast inn i utkaståpningen.
- Slipp tappen, slik at den lukker seg over bioklippekilen igjen.

9 BRUK

9.1 Før oppstart

Denne gressklipperen LEVERES UTEN OLJE ELLER BENSIN på motoren.

9.1.1 Fylle på olje (Fig. 7)

Før hver gangs bruk må oljestanden sjekkes, og du må om nødvendig etterfylle med 500 ml SAE30 motorolje.

FORSIKTIG: IKKE fyll på for mye olje, da vil det ryke kraftig fra eksospotten ved oppstart.

• Sørg for at gressklipperen står vannrett.
• Ta peilestaven ut av påfyllingsåpningen for olje.
• Tørk av peilepinnen, sett på og trekk til oljelokket og ta det av igjen. Oljestanden må være innenfor merkene, og oljen skal være klar med en gylden farge.
• Etterfyll hvis oljestanden er for lav.

VIKTIG:

• Sjekk oljestanden før hver gangs bruk. Etterfyll olje etter behov. Fyll opp til streken for fullt på peilestaven.
• Skift olje etter hver 25 timers bruk, eller etter endt sesong. Du må kanskje skifte olje oftere hvis klipperen brukes i støvete og skitne forhold.

MERKNAD: Å kjøre motoren med lavt oljenivå kan forårsake motorskade. Det anbefales å bruke en høyrensende firetakts motorolje av høy kvalitet.

9.1.2 Fylle på bensin (Fig. 8)

ADVARSEL! Fyll aldri tanken innendørs, med motoren i gang eller før motoren har fått kjølt seg ned i minst 15 minutter etter bruk.

ADVARSEL: Etterfyll tanken på et sted med god ventilasjon og med motoren slått av. Du må ikke røyke, og området der motoren etterfylles og bensinen oppbevares må holdes fritt for flammer og gnister. Unngå at drivstoffet kommer i kontakt med huden eller at dunstene inhaleres.

– Fyll tanken til nederst på tankens påfyllingshals. Bruk frisk, ren, vanlig blyfri bensin.
- Ikke fyll på for mye.
- Ikke bland olje i bensinen.
- For å være sikker på at bensinen er frisk, bør du ikke kjøpe mer enn du bruker på 30 dager.

POWERPLUS POWEG63773 NO

FORSIKTIG: Tørk opp alt olje- eller bensinsøl. Ikke oppbevar, søl eller bruk bensin i nærheten av åpen ild.

FORSIKTIG: Alkoholholdig drivstoff (gasohol) eller etanol eller metan kan trekke til seg fuktighet, som fører til at drivstoffet skiller seg og danner syre under oppbevaring. Syregass kan skade drivstoffsystemet i motoren under oppbevaring. For å unngå motorproblemer må drivstoffsystemet tømmes før oppbevaring (se kapitlet "Oppbevaring" lengre frem i denne håndboken).

9.2 Starte motoren (Fig. 9, 10 & 11)

Kontroller at bremsebøylen kan brukes og fungerer som normalt før hver start.

For å starte motoren, må du først påse at tennplugghetten er tilkoblet og at maskinen har nok olje og bensin.

MERK: Grunnet motorens beskyttende belegg, vil det komme en liten mengde røyk under første gangs bruk, dette er helt normalt.

Klem 3 ganger på fylleballongen. Trekk bremsebøylen inn mot håndtaket og trekk raskt i starterhåndtaket. Ikke la startsnoren trekkes ukontrollert inn igjen.

MERK: Under kalde forhold kan det være behov for å gjenta fyllingen.

ADVARSEL! For mange trykk på fylleballongen kan føre til at motoren overfylles. Det er ikke nødvendig å bruke fylleballongen før man starter en varm motor.

9.3 Stoppe motoren (Fig. 12)

Du stopper motoren ved å slippe bremsebøylen.

ADVARSEL! Bladet fortsetter å rotere i noen sekunder etter at motoren slås av. Ta av tennplugghetten hvis gressklipperen skal stå uten tilsyn.

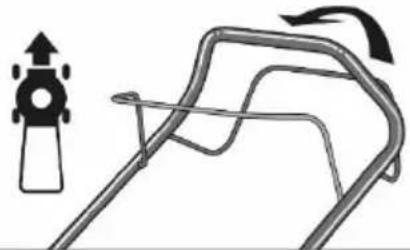

9.4 Selvdriftsfunksjon (Fig. 13)

- Selvdriften kontrolleres ved å holde bremsebøylen inn mot håndtaket og skyve kjørebøylen fremover til den klikker.

- Bevegelsen fremover vil stanse når kjørebøylen slippes. For å stoppe fremoverbevegelsen uten å stoppe motoren, slipper du kjørebøylen litt opp til gasskontrollen kobles ut. Hold bremsebøylen inn mot håndtaket og fortsett å klippe uten selvdrift.

ADVARSEL: Gressklipperen beveger seg med en gang. For å stoppe bevegelsen, slipper du kjørebøylen. Gressklipperen vil da stoppe øyeblikkelig.

9.5 Justering av klippehøyde (Fig. 14)

Forsiktig: Før du justerer klippehøyden må du stoppe gressklipperen.

Gressklipperen er utstyrt med en sentral høydejusteringsspak med 7 posisjoner.

• Trekk ut justeringshåndtaket og velg ønsket klippehøyde. Håndtaket knepper inn i ønsket posisjon.
• Alle hjulene vil bli stilt inn med samme høyde.

Midtstillingen egner seg best for de fleste plener.

9.6 Rengjøring av en overfylt motor

• Stopp motoren ved å frigjøre motorens start/stopp-spak.
• Fjern tennpluggen, tørk den ren og sett den tilbake på plass.

MERKNAD: Installer tennpluggen forsiktig ved hånd for å unngå at gjengene blir ødelagt. Når pluggen er på plass skal den strammes omtrent 1/8 til 1/4 omdreining med tennpluggnøkkelen slik at pakningen komprimeres.

• Press motorens start/stopp-spak opp mot det øvre håndtaket.
  ■ Bruk starteren slik som tidligere beskrevet.

9.7 Tømming av gressekken

• Det er på tide å tømme gressekken når rester av klipt gress blir liggende igjen på plenen etter gressklipperen.
• Før gressekken kan tas av, må motoren stanses og du må vente til bladene har stoppet helt
• For å ta av gressekken, bruk en hånd for å løfte opp utkasterklaffen og ta tak i bærehåndtaket med den andre hånden. Utkasterklaffen faller automatisk ned igjen när gressekken er fiernet og lukker utkasteråpningen bak.
• Tøm gressekken for gress og sett gressekken tilbake på klipperen.

• Under visse forhold, som med svært høyt gress, kan det være behov for å øke klippehøyden for å redusere motstanden (unngå overbelastning av motoren) og etterlate klumper med gress. Det kan også være behov for å redusere kjørehastigheten og/eller kjøre gressklipperen over samme område to ganger.
• For ekstrem tung klipping bør du redusere klippebredden ved å overlappe forrige klippespor og klippe sakte.
• Porene i gressoppsamleren av tekstil kan bli tette av jord og støv, og vil da samle mindre gress. Dette unngår du ved å spyle gressoppsamleren jevnlig og la den tørke.
• Hold toppen av motoren (rundt starteren) ren og fri for gress og andre rester. Dette vil hjelpe til med motorens ventilasjon, som igjen vil gi motoren lengre levetid.
  Gå, ikke løp, med gressklipperen. Vær forsiktig når du klipper ujevn og ubearbeidet grunn.
• Klipp på langs i skråninger, aldri opp og ned.
• Vær forsiktig när du forandrer retningen på gressklipperen i en skråning.
• Ikke bruk gressklipperen i svært bratte skråninger.
• Du oppnår best resultat hvis gresset er tørt. Vått gress har en tendens til å pakke seg rundt bladet og i gressoppsamlingssystemet.
• Gressets vekst varierer ut fra årstidene. Ikke bruk den laveste klippehøyden i forbindelse med sesongens første klipping eller ved tørke.
• Det er kun omtrent en tredjedel av gressets høyde som skal klippes.
• Ved bioklipping må du passe på at det klipte gresset sprer seg jevnt. Ikke klipp høyt eller fuktig gress. Når du har klippet i noen minutter må du stoppe gressklipperen for å rengjøre bladet og klipperdekslet.
• Ikke fjerne gressrester innenfor klipperhuset eller på bladet for hånd eller med føttene. Bruk i stedet egnede verktøy, som for eksempel en børste eller en kost.

POWERPLUS POWEG63773 NO

10 FUNKSJONER

Disse gressklipperne kan bygges om fra sin normale konfigurasjon, avhengig av hvordan de skal brukes:

Ombygging av klipperen	Bioklippekile	Gressekk
For utkasting bak	X	X
For oppsamling bak	X	V
For bioklipping	V	X

10.1 Hva er bioklipping?

Ved bioklipping klippes først gresset, deretter finkuttes det og returneres til klippesporet som naturgjødsel.

Tips for bioklipping:

• Juster klippehøyden med maks. 2 cm, fra 6 cm til 4 cm gresshøyde.
  ■ Bruk et skarpt blad.
• Ikke klipp vått gress.
• Bruk maksimal motorhastighet.
• Beveg maskinen kun i vanlig arbeidsfart.
• Rengjør bioklippekilen, innsiden på huset og klippebladet med jevne mellomrom.

11 VEDLIKEHOLD

VIKTIG – Jevnlig, nøye vedlikehold er viktig for at maskinen skal være like sikker og yte like godt hele tiden.

Stopp motoren, og koble fra og jorde tennpluggen før det utføres reparasjoner eller vedlikehold.

ADVARSEL! Fare for skade på grunn av farlige, bevegelige deler!

Komplisert vedlikehold – som du ikke finner i listen nedenfor – må utføres av et spesialisert teknisk verksted.

Utskiftning av knivbladet må utføres av en kvalifisert servicetekniker! Bearbeiding eller skjerping av bladene anbefales ikke, bortsett fra hvis det utføres av et verksted eller en tilsvarende kvalifisert servicetekniker!

• Sørg for at alle muttere, bolter og skruer sitter godt fast slik at du kan arbeide sikkert. Jevnlig vedlikehold er meget viktig for sikkerheten og ytelsen.
• Oppbevar aldri utstyret med drivstoff på tanken inne i en bygning der dampen kan nå en åpen flamme eller gnist, eller der det finnes kilder til ekstrem varme.
• La motoren kjøles ned før den oppbevares i et lukket rom.
• For å redusere brannfaren bør du sørge for at området der motor, lyddemper, batteriholder og drivstoff oppbevares er fritt for gress, løv eller fett. Ikke oppbevar beholdere med klippet gress innendørs.
• Skift ut slitte og skadede deler for sikkerhets skyld. Av sikkerhetsmessige årsaker må du ikke bruke utstyret med slitte eller skadede deler. Deler skal skiftes – ikke repareres. Deler som ikke er av samme kvalitet kan skade utstyret og utsette deg for fare.
• Hvis drivstofftanken må tappes av, bør dette gjøres utendørs og kun når motoren er nedkjølt.
• Sjekk det selvlukkende vernet og gressoppsamleren ofte for slitasje og skader.

POWERPLUS POWEG63773 NO

- bruke solide arbeidshansker,

– gripe maskinen på punkter som gir et sikkert grep, og ta hensyn til vekt og vektfordeling.

11.1 Skifte / tappe av olje

Ha en beholder klar til å samle opp oljen.

Ta ut tappepluggen.

Når oljen har rent ut, setter du tappepluggen på plass igjen.

Husk å sette i pakningsskiven og tørk opp alt søl.

Start motoren og la den gå en liten stund. Stopp motoren, vent et minutt og sjekk oljestanden.

Etterfyll etter behov.

11.2 Tappe av bensintank

- Tøm bensintanken hvis produktet skal lagres i over 30 dager for å hindre at bensinen blir dårlig.

- Skru opp og fjern drivstofflokket, og bruk en egnet drivstoffpumpe for å overføre drivstoffet til en passende beholder.

11.3 Tennplugg

La motoren kjøle seg ned.

Skru ut tennpluggen med den medfølgende pipenøkkelen og rengjør pluggen med en stålbørste. Still gapet til 0,75 mm (0,030") med en bladsøker.

Sett i tennpluggen igjen, men ikke skru den for hardt til.

Bruk kun korrekte tennplugger. For å få det beste resultatet, bør tennpluggen skiftes etter hver 100 timers bruk.

11.4 Rengjøring av luftfilter (Fig. 15)

- Vri til venstre for å åpne lokket på luftfilteret.

- Sett tilbake luftfilteret.

- Innrett lokkets tre fliker med bunnen. Trykk ned og vri til høyre for å feste det.

11.5 Rengjøre klipperhuset

Avleiret skitt gjør det vanskelig å starte, påvirker kvaliteten på klippingen og utkastingen av gresset. Skitt og gressrester fjernes best rett etter klippingen. For ikke å skitne til gulvene må undersiden rengjøres på gresset.

11.6 Utskifting av blad (Fig. 16)

Av sikkerhetsgrunner bør bladet på klipperen alltid slipes, balanseres og installeres av teknikere ved et autorisert verksted. For optimale resultater anbefales det at bladet kontrolleres en gang i året.

ADVARSEL. Du trenger arbeidshansker og en skiftenøkkel for å fjerne bladet.

MERKNAD: Ikke snu klipperen opp ned. Vipp den heller litt i retningen mot påfyllingsrøret for olje og for å strekke armen inn under dekslet.

- Skift ut metallbladet etter hver 50. time med klipping eller hvert annet år, alt ettersom hva som kommer først, uavhengig av tilstand.

- Av sikkerhetsgrunner anbefaler vi at bladet skal skiftes av en kvalifisert og autorisert reparatør.

- Hold bladet og løsne festeboltene ved å skru dem i retningen mot klokken ved hjelp av en skiftenøkkel.

- Fjern deretter mellomleggskiven og bladet.

POWERPLUS POWEG63773 NO

- Monter et nytt blad eller slip det gamle. Plasser bladet på de to skrueboltene på bladplaten og reinstaller deretter mellomleggsskiven og boltene. Påse at bladet er korrekt plassert, og stram deretter bolten. Ikke overstram. Bladets oppsving må peke mot motorrommet.

11.7 Vedlikeholdsplan

Produktet må inspiseres og vedlikeholdes jevnlig i henhold til vedlikeholdsplanen nedenfor.

Del	Utfør	Før / etter hver bruk	10 timer	25 timer	50 timer / hvert halvår	100 timer / en gang pr. år
Tennplugg	Kontroller			X
Tennplugg	Rengjør			X
Tennplugg	Skift ut	ved behov
Luftfilter	Kontroller	X
Luftfilter	Rengjør		X
Luftfilter	Skift ut	ved behov
Drivstofffilter	Kontroller	X
Drivstofffilter	Rengjør		X
Drivstofffilter	Skift ut	ved behov

12 FEILS∅KING

Feil/svikt	Årsak	Løsning
Den bråker fælt under drift, maskinen rister voldsomt	Skruene er løseBladfestene er løseBladet er ubalansert	Kontroller skrueneKontroller bladfesteneSkift ut bladet
Motoren starter ikke	Start/stopp-spaken er ikke trykket innTennpluggen er defektKnivbladet er slitt/skadetDrivstofftanken er tomMotoren kan være overfylt	Trykk inn start/stopp-spakenSkift ut tennpluggenSkift ut knivbladetFyll drivstoffFjern pluggen og tørk den
Motoren kjører ujevnt	Luftfilteret er skittentTennpluggen er skitten	Rengjør luftfilteretRengjør tennpluggen
Ujevnt klipperesultat	Bladet er sløvtKlippehøyden er for lav	Slip bladetStill inn korrekt høyde
Grassekken fylles ikke helt	Bladet er slittGressekken er tilstoppetKlippehøyden er ikke riktigGresset er fuktigUtkastingskanalen/huset er blokkertUndersiden avgressklipperdekslet er tilstoppet	Skift ut bladetTøm gressekkenKorrigere klippehøydenLa plenen få tid til å tørkeRengjørutkastingskanalen/husetRengjør undersiden avgressklipperdekslet

POWERPLUS POWEG63773 NO

13 TEKNISKE DATA

Sylinderkapasitet	132 cc
Motoreffekt	2,5 kW
Motortype	PowerPlus 4-takts (øko-driver)
Rotasjonshastighet	2800 min ^-1
Kuttebredde	410 mm
Oppsamlingsboks/-pose	45 liter
Kuttehøyde	25-75 mm
Antall høydeposisjoner	7
Selvdrevet	Ja
Oljetankens kapasitet	0,5 liter
Drivstofftankens kapasitet	1 liter
Diameter framhjul	178 mm
Diameter bakhjul	203 mm
Sentralt justerbar høydeinnstilling	Ja
Type tennplugg	LG
Kulelager i hjul	Ja
Sammenleggbart håndtak	Ja
E10 drivstoffsikker	Ja
Vekt	24 kg

14 ST∅Y OG VIBRASJON

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	80 dB(A)
Lydeffektnivå LwA	96 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

8,1 m/s²

K = 1,5 ~m / s^2

15 INSTRUKSJONER FOR OPPBEVARING (UTENFOR SESONG)

Utfør rengjøring og vedlikehold før lagring!

For å unngå motorproblemer, bør drivstoffsystemet tømmes før oppbevaring i 30 dager eller mer.

Tøm bensintanken, start motoren og la den gå til bensinrørene og forgasseren er tomme. Bruk frisk bensin neste sesong.

Bruk aldri rensemidler for motor eller forgasser i bensintanken, dette gir varig skade.

Du bør utføre følgende trinn for å klargjøre gressklipperen for lagring.

• Etter siste klipping for sesongen må du la drivstofftanken gå tom.
• Rengjør og smør klipperen nøye, som beskrevet i smøringsinstruksjonene.
• Se motorhåndboken for korrekt klargjøring av motoren.
• Smør et tynt lag med miljøvennlig fett på knivene for å unngå rust.
• Oppbevar klipperen på et tørt og rent sted.

MERK:

POWERPLUS POWEG63773 NO

• Når du lagrer motordrevet utstyr på et sted uten ventilasjon, må du sørge for å rustbeskytte utstyret. Bruk en lett olje eller silikon til å smøre inn utstyret, spesielt kabler og bevegelige deler.
• Unngå å bøye eller knekke kabler.
• Hvis startersnoren kobles fra snorlederen på håndtaket, kobler du fra og jorder tennpluggledningen. Grip start/stopp-håndtaket for motoren og trekk startersnoren sakte ut fra motoren. Tre startersnoren inn i snorføringsbolten på håndtaket.

16 TRANSPORT

• Slå produktet av, og koble fra tennpluggen før det transporteres.
• Sett på transportsikring hvis aktuelt.
• Bruk alltid håndtaket til å flytte produktet.
• Beskytt produktet fra slag og sterke vibrasjoner som kan oppstå når produktet transporteres i kjøretøy.
• Sikre produktet for å hindre at det sklir eller velter, bensinsøl og skader.

17 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 24 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: defekte deler som skyldes normal slitasje, som lagre, børster, kabler og plugger og tilbehør som kniver, oppsamlingsposer, luftfiltre osv. Garantien dekker heller ikke skader og defekter som skyldes feilaktig bruk, uhell eller endringer, og heller ikke transportkostnader.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.
• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.
• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
• Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

18 MILJ∅

Hvis det skulle være nødvendig å skifte ut maskinen etter lang tids bruk, må den ikke kastes i husholdningsavfallet. Kast den på en miljømessig forsvarlig måte.

Kvitt deg med brukt motorolje på en miljøvennlig måte. Vi foreslår at du leverer den inn i en forseglet beholder til din lokale bensinstasjon. Ikke kast oljen i søppelkassen eller tøm den ut på bakken.

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgia, erklærer som eneansvarlig at,

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2006/42/EC

2014/30/EU

2000/14/EC Annex VI LwA

Measured 91dB(A)

Guaranteed 96dB(A)

Notified Body TuV Sud - DE

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN ISO 5395-1 : 2013 - A1

EN ISO 5395-3 : 2013 - A2

EN ISO 14982 : 2009

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Philippe Vankerkhove

Regulatoriske saker - Samsvarsleder

5.4 Vedligeholdelse og opbevaring....7

6 SIKKERHEDSADVARSLER....8

7 SIKKERHEDSADVARSLER FOR BENZIN......8

8 MONTERING....8

5.4 Vedligeholdelse og opbevaring

11.7 Vedligeholdelsesplan

Udfør rengøring og vedligeholdelse før opbevaring!

– Belgien, erklærer hermed som eneansvarlig, at
