РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KCBWX 45600 KITCHENAID

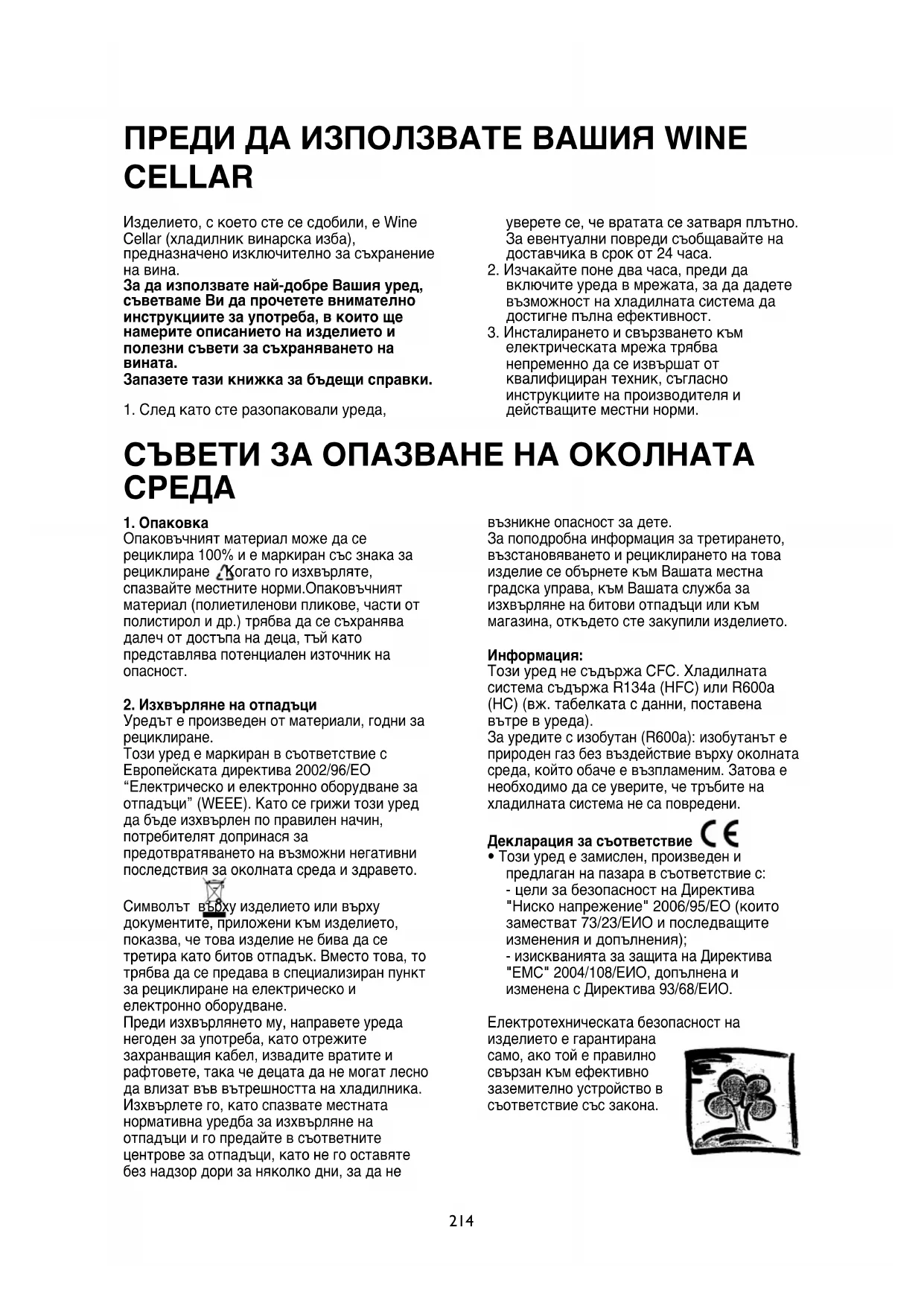

За да използвате най-добре Вашия уред, съветваме Ви да прочетете внимателно инструкциите за употреба, в които ще намерите описанието на изделието и полезни съвети за съхраняването на

Запазете тази книжка за бъдещи справки.

1. След като сте разопаковали уреда,

уверете се, че вратата се затваря плътно. За евентуални повреди съобщавайте на доставчика в срок от 24 часа.

2. Изчакайте поне два часа, преди да

включите уреда в мрежата, за да дадете възможност на хладилната система да достигне пълна ефективност.

3. Инсталирането и свързването към

електрическата мрежа трябва непременно да се извършат от квалифициран техник, съгласно инструкциите на производителя и действащите местни норми. СЪВЕТИ ЗА ОПАЗВАНЕ НА ОКОЛНАТА

Опаковъчният материал може да се рециклира 100% и е маркиран със знака за рециклиране . Когато го изхвърляте, спазвайте местните норми.Опаковъчният материал (полиетиленови пликове, части от полистирол и др.) трябва да се съхранява далеч от достъпа на деца, тъй като представлява потенциален източник на

2. Изхвърляне на отпадъци

Уредът е произведен от материали, годни за рециклиране. Този уред е маркиран в съответствие с Европейската директива 2002/96/ЕО “Електрическо и електронно оборудване за отпадъци” (WEEE). Като се грижи този уред да бъде изхвърлен по правилен начин, потребителят допринася за предотвратяването на възможни негативни последствия за околната среда и здравето. Символът върху изделието или върху документите, приложени към изделието, показва, че това изделие не бива да се третира като битов отпадък. Вместо това, то трябва да се предава в специализиран пункт за рециклиране на електрическо и електронно оборудване. Преди изхвърлянето му, направете уреда негоден за употреба, като отрежите захранващия кабел, извадите вратите и рафтовете, така че децата да не могат лесно да влизат във вътрешността на хладилника. Изхвърлете го, като спазвате местната нормативна уредба за изхвърляне на отпадъци и го предайте в съответните центрове за отпадъци, като не го оставяте без надзор дори за няколко дни, за да не възникне опасност за дете. За поподробна информация за третирането, възстановяването и рециклирането на това изделие се обърнете към Вашата местна градска управа, към Вашата служба за изхвърляне на битови отпадъци или към магазина, откъдето сте закупили изделието. Информация: Този уред не съдържа CFC. Хладилната система съдържа R134a (HFC) или R600a (HC) (вж. табелката с данни, поставена вътре в уреда). За уредите с изобутан (R600a): изобутанът е природен газ без въздействие върху околната среда, който обаче е възпламеним. Затова е необходимо да се уверите, че тръбите на хладилната система не са повредени. Декларация за съответствие

• Този уред е замислен, произведен и предлаган на пазара в съответствие с:

цели за безопасност на Директива "Ниско напрежение" 2006/95/ЕО (които заместват 73/23/ЕИО и последващите изменения и допълнения); - изискванията за защита на Директива "EMC" 2004/108/ЕИО, допълнена и изменена с Директива 93/68/ЕИО. Електротехническата безопасност на изделието е гарантирана само, ако той е правилно свързан към ефективно заземително устройство в съответствие със закона.215

• Използвайте wine cellar само и изключително за съхранение на вина и не поставяйте вътре в него никакъв

Обърнете внимание да не покривате или запушвате вентилационните отвори на уреда. За да избегнете риска от задушаване или затваряне, не позволявайте на децата да играят или да се крият в

• Преди да извършите каквато и да било операция по обслужване и почистване, извадете щепсела от контакта или изключете уреда от електрическата

• Захранващият кабел може да се сменя само от упълномощено лице.

• Не съхранявайте в уреда вещества, които могат да избухнат.

• При преместване внимавайте да не повредите подовата настилка (напр.

• Не използвайте удължители или разклонители.

• Уредът не е предназначен за употреба от малки деца или немощни лица без

• Това би могло да повреди веригата на хладилния флуид.

• Не използвайте електроуреди във вътрешността на отделенията за съхраняване на замразени продукти на уреда, ако те не са от тип, препоръчван от производителя.

• Разположете уреда на сухо и добре проветрено място. Уредът е предназначен за работа в условия, при които температурата се движи в следните интервали, като функционирането му съответства на класа, посочен на табелката с данни: уредът може да не функционира правилно, ако се остави да действа дълго време при температура, която е над или под предвидения температурен интервал.

• В случай на поставяне на големи количества вино, може да изминат няколко дни, преди да се достигне постоянна температура.

• Внимание! Температурата на съхранение не трябва да спада под +6°C.

• По време на работата на уреда, по стените се образуват капки или скреж. Това зависи от работата. Не е необходимо да се остъргва ледът или да се изсушават капките. Задната стена се обезскрежава автоматично. Водата от обезскрежаването се стича автоматично в отвор за оттичане, след това се събира в съд, откъдето се

• Решетките от дърво позволяват подреждане на бутилки за съхранение. Максималното тегло, което може да издържи всеки рафт, е 40 кг. Обърнете внимание на подреждането

• Поставете бутилките в централно положение върху решетката.

• Не затваряйте вратата, обърнете внимание бутилките да не се допират до стъклената врата.

• Внимание: алкохол с по-високи градуси може да се съхранява само херметически затворен и във вертикално положение.

• Поради циркулацията на въздух в хладилника се образуват зони с различна температура: Най-студените зони са тези в близост до задната стена, а най-топлите са тези в близост до стъклото на вратата.

• Бутилирано вино винаги се съхранява извадено от опаковката, а не в сандъци или кашони. ОБЩИ ПРЕДПАЗНИ МЕРКИ И

Темп. ок.ср. (°C) Темп. ок.ср. (°F) SN От 10 до 32 От 50 до 90 N От 16 до 32 От 61 до 90 ST От 16 до 38 От 61 до 100 T От 16 до 43 От 61 до 110216 ВЪВЕДЕНИЕ ВЪВ ВИНОТО Съхранение на вина Както е известно, виното може да се съхранява определено време: ако се държат на подходящо място, белите вина могат да се съхраняват за около две години от датата на гроздобера, но все пак се предпочита да се консумират в рамките на една година. Леките червени вина обаче могат да се съхраняват до две години, докато някои плътни червени вина могат да траят десет години, а вината от сушено грозде дори двайсет години. Когато купувате бутилка вино, веднага я поставете в избата или на друго подходящо място. При процеса, който трае от култивиране на виното до узряване и от момента на гроздобера до този на производството, определящи са три фактора: осветление, влажност на въздуха и околна температура. За да може вкусовите качества на виното да достигнат пълно узряване и за да се поддържа добър аромат на виното, е необходимо то да се съхранява по най-добър начин, посредством съчетаване на тези три

Място на съхранение Не всеки разполага с подземно помещение, за да го приспособи за изба. Съвсем наскоро технологията успя да намери достоен заместител на класическата винарска изба. Хладилникът изба (Wine Cellar), с който сте се сдобили, е специален уред, научно проектиран за поставяне и съхраняване на вината по подходящ начин. Вътре в него наистина не трябва да се съхраняват плодове, зеленчуци и млечни продукти, а само бутилки от предпочитано вино. Така, и без да разполагате с подземно място за изба, е възможно да се постигне узряване, съхраняване по подходящ начин и дегустиране на всеки тип вино. Режим на съхранение Неотменимо правило за съхраняването на вашите бутилки вино е те да бъдат легнали настрани и да се държат наклонени по такъв начин, че виното да мокри тапата. Много хора мислят, че така се получава класическият аромат на “тапа”. В действителност контактът на виното с тапата подобрява еластичността на тапата, което гарантира функционалността й. Лесното изваждане на бутилките за употреба спомага за предотвратяването на случайно разклащане, което, както и вибрациите, може да вдигне утайките, като повече или помалко промени естетическия вид на виното. Затова местете вашите бутилки колкото е възможно по-малко и оставете виното да си почива. Избягвайте също контакта на бутилките с дъното, тъй като не само може да попречите на ефикасното обезскрежаване, но и да повредите етикетите на бутилките, по причина на капките вода, които се получават по време на обезскрежаването. Рафтовете, на които може да се подреждат бутилките, са от дърво, материал който поема ефикасно евентуалните вибрации и поддържа бутилката далече от стените, които предават топлина или студ. Друг основен принцип е да се поддържат бутилките с вино далеч от материали и места, които се характеризират със силен аромат, тъй като той може да се предаде лесно на виното. Температура Температурата представлява критичен фактор и е важна през целия цикъл на живот на виното, като определя доброто му развитие, когато стои в бутилката, за да се пречисти. За оптимално съхранение, температурата трябва да се поддържа постоянна в интервал от 8 до 12°C. От основна важност е да се избягват бързи и големи температурни скокове: прекалено високата температура разтваря течностите и предизвиква ускоряване на узряването на виното, докато прекалено ниската температура (до и под 45°C) може да предизвика утаяване на дефектен винен камък, който води до повреждане на външния естетически вид на виното. В екстремалния случай, когато температурата падне под 0°C, виното замръзва, което може да предизвиква пръсване на тапата.

Тапата представлява фундаментален компонент от бутилката: Нейното качество, избрано от производителя на виното, е много важно за правилното узряване на това вино. Отличното състояние на тапата, както и на бутилката, която придобиваме, зависят изключително от стандарта на използване и материалите, използвани от производителя и бутилиращия.217 КАК СЕ СКЛАДИРАТ БУТИЛКИТЕ Класическо складиране на 36 бутилки Ако желаете да подредите бутилките за съхранението на виното по такъв начин, че те да бъдат видими и да могат да се вадят лесно, съветваме Ви подредба от 36 бутилки (бордолез или смесени бордолез и ренан). Поставете в специалните ниши на всеки от 5- те дървени рафта максимално количество до 6 бутилки; още 6 бутилки могат да се поставят в специалните отвори върху основата на избата за бутилки, всичко общо 36 бутилки. Дървените рафтове са снабдени със блокираща система, за да се избегне неволното изваждане, което би могло да причини падането на бутилките. Препоръчва се да се поставят по-големите бутилки (Ренан). Складиране на бутилки Champagnotta Поради техния по-голям размер спрямо класическите бутилки, бутилките Champagnotta трябва да се поставят върху основата на избата в максимално количество до 5. Ако желаете да складирате друг вид бутилки от вида Champagnotta, трябва да преместите 5- я рафт и бутилките, поставени върху основата на избата трябва да се поставят в обратен ред спрямо предишните. По този начин могат да се складират до 9 бутилки тип Champagnotta. Изваждане на дървените рафтове За да извадите дървените рафтове, процедирайте както следва:

1. С едната ръка хванете предната част на рафта.

2. Извадете бавно рафта, като го дръпнете към Вас до 1/3 от целия му ход.

Ако бутилките са малко Ако броят на бутилките на разположение не е достатъчен, за да се запълни хладилника изба, съветваме Ви да ги разпределите между всички рафтове на разположение, като избегнете да ги поставите всички заедно само в долната или само в горната част. За по- добра визуализация отвън, съветваме Ви да ги разположите централно върху всички рафтове.218 КАК СЕ СКЛАДИРАТ БУТИЛКИТЕ Възможни подредби за складирането на бутилките

4 редици (6х4) МАКСИМАЛНО СКЛАДИРАНЕ 46 Бутилки (48% легнали и 52% изправени 1 употребена решетка 4 редици (6х4)

CHAMPAGNOTTA В никакъв случай не вадете едновременно повече от един плъзгащ се рафт.219 ?/086A/>;<?69/8:6?4 ?49<4=/?@=65/>4=16=/:4:/16:; В таблицата са посочени индикативните температури, при които трябва да се сервира виното

В случай, при който температурата трябва да се сервира при температура по-висока, от тази настроената в избата, се препоръчва виното да се остави навън толкова време, колкото е необходимо за достигане на желаната температура. ;<6>/:64:/@=43/ 4MHLSQPOOPLPNCOGOPSCDMP 2PQOPPSGHMHOKHRQHWHSLC 6JECIGCXRHQCJGHMKSHMVHQHO 3PMOPPSGHMHOKH ?CDHMLCRGCOOK

КАК ФУНКЦИОНИРА УРЕДА Въвеждане в действие на уреда Включване на уреда Включете щепсела в контакта, за да въведете в действие уреда и регулирайте температурата на предното табло на уреда, светва зелена лампичка и уредът е включен. Във вътрешността на уреда има лампа, която не се включва автоматично, когато отворите вратата, но може да се включи от контролния панел чрез натискане на съответния бутон. Регулиране на температурата За правилно функциониране на уреда, Ви препоръчваме да регулирате температурата в съответствие с указанията, дадени в параграф “Въведение в света на виното“

Температурата на околната среда, честотата на отваряне на вратата и положението на уреда може да въздействат върху вътрешните температури. Описание на командното табло a) Бутон on / off : включване / изключване на уреда b) сигнална лампичка за функционирането на уреда c) Бутон ( +) за увеличаване на температурата ( макс. + 18 °C ) d) Бутон ( - ) за намаляване на температурата ( мин + 6 ° C) e) сигнална лампичка за активирано изстудяване f) сигнална лампичка за активирано загряване g) Дисплей за температурата в камерата h) Бутон на вътрешното осветление

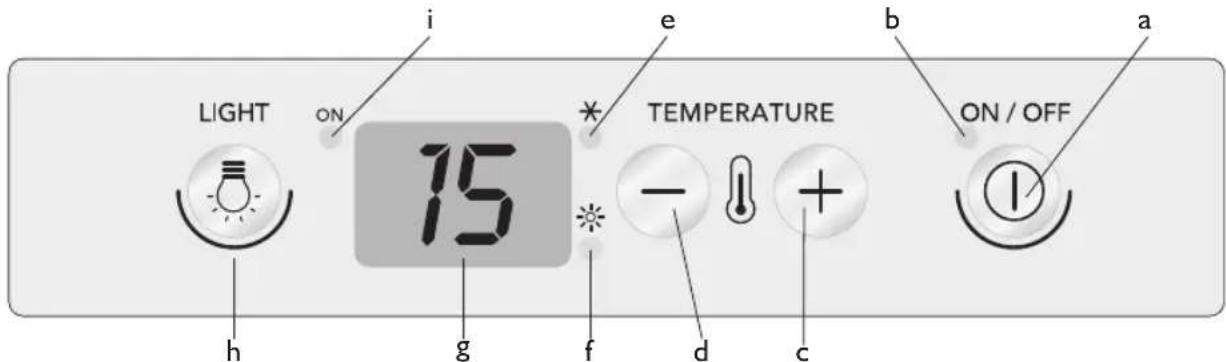

i) сигнална лампичка на вътрешното осветление

Функциониране като винарска изба с двойна температурна зона или единична температурна зона Винарската избата е предразположена да функционира с две температурни зони или, в зависимост от нуждите на клиента, с една единствена температурна зона. За функциониране на двойна температура, черната решетката за поставяне на бутилките трябва да се постави върху водачите на четвъртия рафт (започвайки броенето от първия рафт отгоре), след това се настройва желаната температура в горната зона, като се има предвид, че температурата в долното отделение, след достигане на желаната температура, ще бъде по-висока от тази настроената градуса (температурата на долната зона не може да се настройва отделно).

За едно правилно съхранение на виното, препоръчваме температурата на термостата да се настрой на 10° C (горно отделение), по този начин се постига температура 15-16°C. За функциониране на една температурна зона, се сваля черната решетка за поставяне на бутилките и се заменя с предоставената Ви решетка ( от същия тип, като другите, които вече са монтирани с цвят на дърво). Препоръчва се решетката, която не се използва, да се съхранява на сухо и хладно място, за да се избегне увреждането й от влагата или други атмосферни агенти и поради това е неизползваема при нужда в бъдеще. Регулиране на температурата

c221 ПОЧИСТВАНЕ И ОБСЛУЖВАНЕ Преди да извършите каквато и да било операция по обслужване и почистване, извадете щепсела от контакта или по друг начин изключете уреда от електрическата мрежа. Обезскрежаването на Wine Cellar е напълно автоматично.

• Периодичното появяване на водни капки върху задната вътрешна стена на уреда е свидетелство за фазата на автоматично обезскрежаване. Водата от обезскрежаването се отвежда автоматично към отвор за оттичане, след което се събира в един съд, откъдето се

1. Изпразнете напълно Wine Cellar.

2. Изключете изделието от електрическата мрежа.

3. За да избегнете образуването на мухъл, неприятни миризми и окисляване, вратата на уреда

трябва да се оставя притворена (34 мм).

• Почиствайте периодично вътрешността с гъба, напоена в топла вода и/или неутрален препарат. Изплакнете и избършете с мека кърпа. Не използвайте абразивни вещества.

• Почиствайте външната страна с мека кърпа, навлажнена с вода. Не използвайте абразивни пасти или кърпички, нито разредители (напр. ацетон, трихлоретилен) или оцет.

• Извършвайте почистването на външната стъклена част с препарат за стъкло, а на вътрешните стени само с навлажнена кърпа, като избегнете използването на различни миялни препарати, за да поддържате правилното съхраняване на вината. Почистване на решетката За правилно почистване на дървените дъбови решетки трябва да се използва влажна кърпа. Внимавайте да не повредите уплътнението, когато изваждате решетката от уреда. За това се препоръчва да се използва максималното отваряне на вратата. Температурата на уреда е фабрично настроена и отговаря на 15° C (горно отделение). Когато се наложи, е възможно да се модифицира температурата в горното отделение, както

1. При свързване към електрическата мрежа, на дисплея се показва температурата, която е

настроена в отделението.

2. Натиснете бутона (+) за около една секунда; индикаторът на температурата започва да мига.

3. Натиснете бутони ( + ) или ( - ), до достигането на желаната температура.

4. Изчакайте 5 секунди, докато индикаторът започне да свети с постоянна светлина;

температурата е настроена.

5. Изчакайте, докато привеждането в съответствие на температурата има ефект и поставете

бутилките с вино в избата. Вътрешното осветление не се включва (или изгасва временно), когато температурата в избата, превиши 24°C, това за да се позволи по-бързо достигане на настроената температура. Контрол на температурата Горна зона: във всеки момент на контролния дисплей се визуализира температурата на горната

Долна зона: температурата на долното отделение не се регулира отделно, а е по-висока от горното отделение. За да се визуализира температурата на долната зона ще бъде достатъчно да се натисне бутона ( - ) за една секунда и температурата на долната зона ще се визуализира в продължение на три секунди. Тази операция може да се повтори повече пъти, за да се контролира температурата на долното отделение. Когато зоната стане една, при сваляне на разделителя, ще бъде достатъчно да се види температурата показана на контролния дисплей, без да е необходимо натискане на какъвто и да е бутон.222 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ Преди да се обърнете към Сервиза за поддръжка… Често неизправностите се дължат на банални причини, които могат да се открият и отстранят без употребата на каквито и да са инструменти. Шумовете на уреда са нормални и понеже вентилаторите и компресорите, с които е снабден за регулиране на функционирането, се включват и изключват автоматично. Някои шумове от функционирането могат да бъдат намалени:

• нивелирайки уреда и инсталирайки го върху равна повърхност

• разделяйки и избягвайки контакта между уреда и мебелите

• контролирайки дали вътрешните съставни части са поставени правилно

• контролирайки бутилките и съдовете да не опират едни до други Някои възможни шумове от функционирането:

• Съскане при включването на уреда за първи път или след дълъг престой.

• Клокочене при навлизането на охлаждащата течност в тръбите.

• Бръмчене когато вентилаторът започне да функционира

• скърцане когато се задейства компресорът

• Внезапно щракване когато компресорът се включва и изключва. Когато чуеш тези шумове..... ...продуктът ти е жив!!!223 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

1. Уредът не работи.

• Спрял ли е електрическият ток?

• Не е ли прекъснат електрическият

• Двуполюсният прекъсвач на мрежата включен ли е?

Дали предпазителите на електрическата инсталация в жилището функционират

• Не е ли прекъснат захранващият кабел?

2. Температурата във вътрешността на

Wine Cellar не е достатъчно ниска.

• Вратата правилно ли се затваря?

• Бутилките не пречат ли за затваряне на

• Уредът не е ли инсталиран в близост до източник на топлина?

• Правилна ли е избраната температура?

• Дали циркулирането на въздуха през отворите за вентилация не е възпрепятствано?

3. Температурата във вътрешността на

Wine Cellar е твърде ниска.

• Правилна ли е избраната температура?

4. Уредът е прекалено шумен.

• Правилно ли е извършено инсталирането на уреда?

• Тръбите на задната страна не се ли допират и вибрират?

5. Има вода на дъното на уреда.

• Каналът за водата от обезскрежаването не е ли запушен? СЕРВИЗ ЗА ПОДДРЪЖКА Преди да се обърнете към Сервиза за

Включете отново уреда, за да проверите дали неизправността не е преодоляна. Ако резултатът е отрицателен, изключете уреда отново и след един час повторете операцията. Ако, след като извършите проверките, изброени в ръководоството с инструкциите за откриване на неизправностите и след като задействате отново уреда, Вашият уред продължава да не функционира правилно, обърнете се към Сервиза за Поддръжка, описвайки ясно неизправността и съобщавайки:

• типа и серийния номер на уреда (указани върху табелката с данните на

• типа на неизправност,

• Сервизния номер (номера след думата SERVICE на табелката с данни вътре в

• телефонния си номер и код за междуградско избиране. За списък на Сервизите за Техническо Обслужване, можете да се обадите безплатно в телефонния център на фирмата на номера: 00800-3810-4026". За да промените стойностите на настройките за температура, изпълнете процедурата както следва:

• Натиснете бутоните за избор на температура "+" и "-", докато на дисплея се появи "bOF".

• Влезте в меню Настройки, натискайки бутон "+" се появява "Cnf", задръжте натиснат бутона "+", докато се покаже "hy1" мигащ (първи параметър).

• Движете се в менюто с параметрите с бутон "-", докато на дисплея се появи позиция "OF1".

• Натиснете бутон "+", за да влезете в Модификация на параметър.

• С бутони "+" и "-", могат да се модифицират зададените стойности на температурата.

• Изчакайте докато дисплея престане да мига и се върне на работната температура.

• Сега натиснете бутони "+" и "-", докато думата "bON" престане да се появява на дисплея, което ще блокира достъпа до менюто и ще архивира избраните параметри на настройките. ИнСТруКцИИ за рЕмОнТ224 ИНСТАЛИРАНЕ

• Извършете монтирането на изделието при правилно вентилиране както е указано на изложените фигури.

• За тази изба wine cellar не е възможно да се обърне вратата.

• Инсталирайте уреда далеч от източници на топлина.

• Инсталирането в топло помещение, прякото излагане на слънчевите лъчи или разполагането на уреда близо до топлинен източник (отоплителни уреди, печки), увеличават изразходването на електрически ток и трябва да се избягват.

• В случай, че това не е възможно, спазвайте следните минимални разстояния: - 30 см от печки за въглища или

- 3 см от електрически и/или газови

• Поставяйте го на сухо и проветряемо място.

• очистете вътрешността (вижте главата "Почистване и обслужване").

• Поставете доставените с уреда допълнителни принадлежни части.225 ИНСТАЛИРАНЕ

A) Инсталиране в съседство с мебели За да се гарантира пълното отваряне на вратата на 90°, уредът трябва да се инсталира уредът трябва да се инсталира, като се има предвид, че между страничните стени и вратичките на съседните мебели или електродомакински уреди трябва да се остави най- малко 3,5 мм разстояние (както е дадено на фиг. 1). B) Инсталиране до стени В случай на издадена напред дръжка, за да се гарантира пълното отваряне на вратата на 90 °, уредът трябва да се инсталира, като се вземе предвид, че от стената на уреда до страничната стена към отварянето трябва да се остави най-малко 60 мм разстояние (както е дадено на фиг. 2). ИНСТАЛИРАНЕ 60 mm Фиг. 1 Фиг. 2

СТЕНА227 Свързване в електрическата мрежа

• Свързването към електрическата мрежа трябва да се извършва в съответствие с местните норми.

• Данните по отношение на напрежението и мощността на потребление са дадени на табелката с данни, поставена вътре в уреда.

• Заземяването на уреда е задължително по закон.

• Производителят не носи никаква отговорност при евентуални наранявания или щети на хора, животни или предмети, произтекли от неспазването на указаните по-горе

• Ако щепселът не е от подходящ тип, той трябва да бъде заменен от квалифициран

• Не използвайте удължители или разклонители. Прекъсване на електрозахранването Прекъсването на електрозахранването трябва да бъде възможно чрез изваждане на щепсела от контакта или чрез двуполюсен прекъсвач, свързан преди контакта.228 B#"!!$
