РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD 615 M Portable Kärcher

Общи указания Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и приложените указания за безопасност. Процедирайте съответно. Запазете двете книжки за последващо използване или за следващия собственик. Употреба по предназначение Използвайте този уред за почистване под високо налягане единствено за следните работи: Почиствайте машини, автомобили, сгради, инструменти и подобни обекти със струята под високо налягане. При упорити замърсявания препоръчваме роторна дюза като специална принадлежност. При HD...Plus в комплекта на доставката е включена роторна дюза.

Мръсната вода води до преждевременно износване или отлагания в уреда. Захранвайте уреда само с чиста или рециклирана вода, която не превишава следните гранични

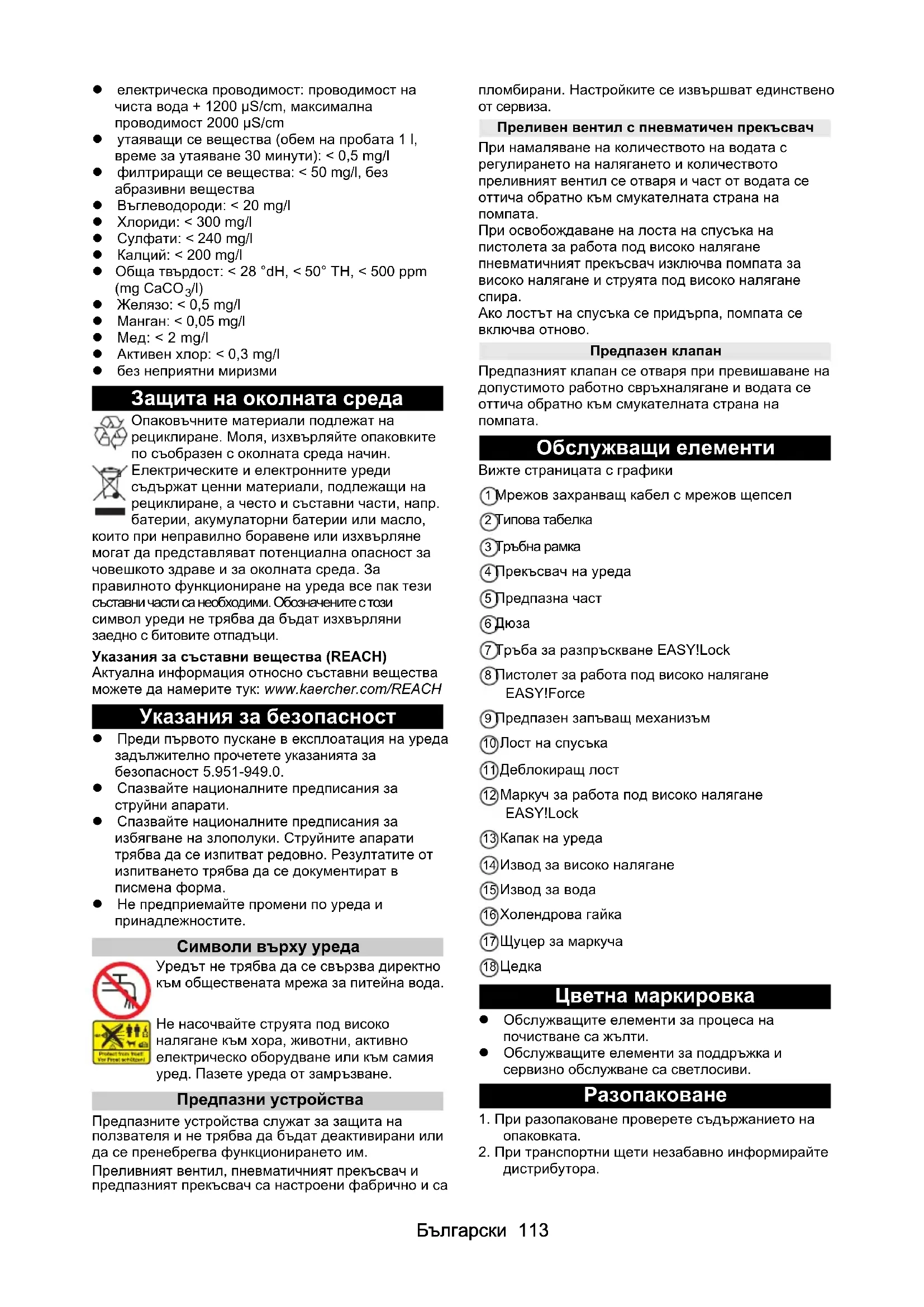

/l) Желязо: < 0,5 mg/l Манган: < 0,05 mg/l Мед: < 2 mg/l Активен хлор: < 0,3 mg/l без неприятни миризми Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация относно съставни вещества можете да намерите тук: www.kaercher.com/REACH Указания за безопасност Преди първото пускане в експлоатация на уреда задължително прочетете указанията за безопасност 5.951-949.0. Спазвайте националните предписания за струйни апарати. Спазвайте националните предписания за избягване на злополуки. Струйните апарати трябва да се изпитват редовно. Резултатите от изпитването трябва да се документират в писмена форма. Не предприемайте промени по уреда и принадлежностите. Символи върху уреда Уредът не трябва да се свързва директно към обществената мрежа за питейна вода. Не насочвайте струята под високо налягане към хора, животни, активно електрическо оборудване или към самия уред. Пазете уреда от замръзване. Предпазни устройства Предпазните устройства служат за защита на ползвателя и не трябва да бъдат деактивирани или да се пренебрегва функционирането им. Преливният вентил, пневматичният прекъсвач и предпазният прекъсвач са настроени фабрично и са пломбирани. Настройките се извършват единствено от сервиза. Преливен вентил с пневматичен прекъсвач При намаляване на количеството на водата с регулирането на налягането и количеството преливният вентил се отваря и част от водата се оттича обратно към смукателната страна на

При освобождаване на лоста на спусъка на пистолета за работа под високо налягане пневматичният прекъсвач изключва помпата за високо налягане и струята под високо налягане

Ако лостът на спусъка се придърпа, помпата се включва отново. Предпазен клапан Предпазният клапан се отваря при превишаване на допустимото работно свръхналягане и водата се оттича обратно към смукателната страна на

Обслужващи елементи Вижте страницата с графики 1 Мрежов захранващ кабел с мрежов щепсел 2 Типова табелка 3 Тръбна рамка 4 Прекъсвач на уреда 5 Предпазна част 6 Дюза 7 Тръба за разпръскване EASY!Lock 8 Пистолет за работа под високо налягане EASY!Force 9 Предпазен запъващ механизъм 10 Лост на спусъка 11 Деблокиращ лост 12 Маркуч за работа под високо налягане EASY!Lock 13 Капак на уреда 14 Извод за високо налягане 15 Извод за вода 16 Холендрова гайка 17 Щуцер за маркуча 18 Цедка Цветна маркировка Обслужващите елементи за процеса на почистване са жълти. Обслужващите елементи за поддръжка и сервизно обслужване са светлосиви. Разопаковане

1. При разопаковане проверете съдържанието на

дистрибутора.114 Български Монтиране на принадлежностите

Системата EASY!Lock свързва бързо и надеждно компоненти чрез резба за бързо завиване само с едно пълно завъртане.

1. Поставете дюзата за високо налягане на тръбата

3. Свържете тръбата за разпръскване с пистолета

за работа под високо налягане и затегнете здраво (EASY!Lock). Монтиране на маркуча за работа под високо налягане

1. Свържете маркуча за работа под високо

Опасност от нараняване поради електрически

Свързвайте уреда с електрическата мрежа посредством щепсел. Забранена е връзка с електрическата мрежа без възможност за изключване. Щепселът служи за изключване от мрежата. Присъединителни стойности - вж. типовата табелка или Технически данни.

1. Развийте мрежовия захранващ кабел и го

Извод за вода Свързване към водопровод 몇 ПРЕДУПРЕЖДЕНИЕ Опасност за здравето поради връщането на замърсена вода в мрежата за питейна вода. Спазвайте предписанията на водоснабдителното предприятие. Съгласно валидните предписания уредът никога не трябва да се използва без системен разделител към мрежата за питейна вода. Използвайте системен разделител на KÄRCHER или, като алтернатива, системен разделител в съответствие с EN 12729, тип BA. Водата, преминала през системен разделител, вече не се счита за годна за пиене. Винаги свързвайте системния разделител към водопровода, никога директно към извода за вода

температура и количество на постъпващата вода. Изисквания - вж. раздел “Технически

2. Свържете системния разделител и извода за

вода на уреда с маркуч (минимална дължина 7,5 m, минимален диаметър 1”). Захранващият маркуч не е включен в комплекта на доставката.

3. Отворете входа за вода.

Изсмукване на водата от резервоара

1. Завинтете всмукателния маркуч (каталожен

номер 4.440-207.0) и филтъра (каталожен номер 4.730-012.0) към извода за вода.

2. Обезвъздушете уреда.

Обезвъздушаване на уреда

1. Развийте дюзата от тръбата за разпръскване.

2. Оставете уреда да работи, докато водата

започне да излиза без мехурчета.

3. При проблеми при обезвъздушаването оставете

уреда да работи в продължение на 10 секунди, след това го изключете. Повторете процеса няколко пъти.

5. Завинтете дюзата отново.

Опасност от нараняване от водната струя под високо налягане Никога не фиксирайте лоста на спусъка и предпазния лост в задействана позиция. Не използвайте пистолета за работа под високо налягане, ако предпазният лост е повреден. Преди всякакви работи по уреда натиснете напред предпазния запъващ механизъм на пистолета за работа под високо

Отваряне/затваряне на пистолета за работа под високо налягане

1. Отваряне на пистолета за работа под високо

налягане: Натиснете предпазния лост и лоста на

2. Затваряне на пистолета за работа под високо

налягане: Отпуснете предпазния лост и лоста на

Уредът е оборудван с пневматичен прекъсвач. Двигателят сработва само ако пистолетът за работа под високо налягане е отворен.

1. Поставете прекъсвача на уреда на “I”.

2. Освободете пистолета за работа под високо

налягане, за целта натиснете назад предпазния запъващ механизъм на пистолета за работа под високо налягане.

Работа с почистващи препарати

За работа с почистващи препарати е необходим уред за пяна с резервоар (опция). 몇 ПРЕДУПРЕЖДЕНИЕ Опасност за здравето поради неправилна работа с почистващи препарати Съблюдавайте указанията за безопасност, посочени на почистващия препарат.

Неподходящи почистващи препарати могат да повредят уреда и почиствания обект. Използвайте само одобрени от KÄRCHER почистващи препарати. Съблюдавайте приложените към почистващия препарат препоръки за дозировка и указания. С цел опазване на околната среда използвайте икономично почистващи препарати. Почистващите препарати на KÄRCHER гарантират безпроблемна работа. Моля, консултирайте се или поискайте нашия каталог или нашите информационни листове за почистващи препарати.Български 115 Фигура B 1 Дюза за пяна 2 Резервоар 3 Комплект от бленди Смесен почистващ препарат: 3=високо, 2=средно, 1=ниско 4 Смукателен маркуч 5 Пистолет за работа под високо налягане EASY!Force

1. Развийте резервоара.

2. Поставете желаната бленда във всмукателния

4. Завинтете резервоара към дюзата за пяна.

5. Свалете тръбата за разпръскване от пистолета

за работа под високо налягане.

6. Монтирайте дюзата за пяна на пистолета за

работа под високо налягане и затегнете здраво.

7. Пуснете уреда за почистване под високо

налягане в експлоатация. Препоръчани методи за почистване

1. Напръскайте икономично почистващия препарат

върху сухата повърхност и оставете да подейства (не изсушавайте).

2. Отмийте разтворената мръсотия със струята под

високо налягане. Изплакване на уреда за пяна След употреба уредът за пяна трябва да се изплаква, за да се предотврати отлагането на почистващи препарати.

1. Развийте резервоара.

2. Излейте остатъка от почистващия препарат

обратно в доставената опаковка.

3. Напълнете резервоара с чиста вода.

4. Завинтете резервоара към дюзата за пяна.

5. Работете с дюзата за пяна в продължение на

прибл. 1 минута, за да отмиете остатъци от почистващия препарат.

6. Изпразнете резервоара.

Прекъсване на работата

1. Затворете пистолета за работа под високо

налягане, уредът се изключва.

2. Осигурете пистолета за работа под високо

налягане, за целта натиснете напред предпазния запъващ механизъм.

При изключване на уреда налягането на водата спада с прибл. 70%. Така силата за задействане на пистолета за работа под високо налягане намалява и експлоатационният срок на уреда се увеличава. Продължаване на работата

1. Освободете пистолета за работа под високо

налягане, за целта натиснете назад предпазния запъващ механизъм на пистолета за работа под високо налягане.

2. Отворете пистолета за работа под високо

налягане, уредът се включва отново. Приключване на работата

3. Завъртете прекъсвача на уреда на “I” и оставете

уреда да работи 5 до 10 секунди.

4. Затворете пистолета за работа под високо

5. Завъртете прекъсвача на уреда на “0/OFF”.

6. Издърпвайте мрежовия щепсел от контакта само

налягане, докато уредът не се намира под

налягане, за целта натиснете напред предпазния запъващ механизъм. Защита от замръзване

При замръзване ненапълно изпразненият от вода уред се поврежда. Съхранявайте уреда на място, където липсват условия за замръзване. Ако не е възможно съхранение без замръзване:

2. Изпомпвайте през уреда конвенционален

препарат за защита от замръзване.

3. Оставете уреда да работи максимално 1 минута,

докато помпата и тръбите се изпразнят.

Използвайте конвенционални препарати за защита от замръзване за моторни превозни средства на базата на гликол. Съблюдавайте правилата за боравене, дадени от производителя на препарата за защита от замръзване. Транспортиране 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване, опасност от

При транспортиране съблюдавайте теглото на

Опасност от повреда Предпазвайте лоста на спусъка на пистолета за работа под високо налягане от повреди.

1. При транспортиране в превозни средства

осигурявайте уреда срещу изплъзване и обръщане в съответствие с валидните инструкции.

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване, опасност от

При съхранението съблюдавайте теглото на уреда.

1. Съхранявайте уреда само във вътрешни

Опасност от нараняване поради включващ се непреднамерено уред и от електрически удар. Преди всякакви работи изключвайте уреда и издърпвайте мрежовия щепсел. Инспекция на безопасността/договор за

С Вашия дистрибутор можете да договорите провеждането на периодична инспекция на116 Български безопасността или да сключите договор за поддръжка. Моля, консултирайте се. Преди всяка употреба

1. Проверете присъединителния кабел за повреди,

незабавно възлагайте смяна на повредения кабел от оторизиран сервиз или електротехник.

изтичат 3 капки вода за една минута. При по- силна пропускливост потърсете сервиз. Веднъж седмично

1. Почистете цедката в извода за вода.

Почистване на цедката в извода за вода

1. Развийте холендровата гайка.

2. Извадете щуцера за маркуча с цедката.

3. Почистете повърхността на цедката и я

изплакнете. Указание: Настройте шестостена на щуцера за маркуча спрямо извода в уреда.

4. Поставете щуцера за маркуча с цедката.

5. Затегнете холендровата гайка.

На всеки 500 работни часа, най-малко веднъж годишно

1. Възлагайте извършването на поддръжка на

3. Наведете маслоизпускателния маркуч надолу и

го дръжте над събирателен съд за масло.

4. Извадете пробката от маслоизпускателния

6. Извадете пенопласта от резервоара за масло.

7. Изчакайте, докато маслото изтече напълно.

8. Поставете пробката в маслоизпускателния

9. Обърнете нагоре маслоизпускателния маркуч и

10. Сипете изчисленото количество масло.

11. Сложете пенопласта в резервоара за масло.

12. Поставете капака и го притиснете силно.

Фигура E Помощ при неизправности

Опасност от нараняване поради включващ се непреднамерено уред и от електрически удар. Преди всякакви работи изключвайте уреда и издърпвайте мрежовия щепсел. Възлагайте проверката и ремонта на електрически компоненти само на оторизирания

При неизправности, които не са споменати в настоящата глава, потърсете оторизиран сервиз при съмнение или при изрично указание за

Уредът не може да се стартира Проверете присъединителния кабел за повреда. Проверете мрежовото напрежение. Ако уредът е прегрял: a Поставете прекъсвача на уреда на “0”. b Оставете уреда да се охлади в продължение на най-малко 15 минути. c Поставете прекъсвача на уреда на “1”. При електрически дефект потърсете сервиз. Уредът не постига налягане Проверете големината на дюзата, необходима големина - вж. глава “Технически данни”. Обезвъздушете уреда, вж. глава “Обезвъздушаване на уреда”. Почистете цедката в извода за вода. Проверете количеството на постъпващата вода, необходимо количество - вж. глава “Технически

Почистете дюзата. При необходимост потърсете сервиз. Помпата не е херметична Допуска се изпускане на до 3 капки вода за една

При по-силна пропускливост възлагайте проверка на уреда от сервиза. Помпата хлопа Проверете подаването за вода за херметичност. Обезвъздушете уреда, вж. глава “Обезвъздушаване на уреда”. При необходимост потърсете сервиз. Примесът на почистващ препарат е твърде

Допълнете резервоара на дюзата за пяна. Поставете по-голяма бленда на всмукателния

Проверете всмукателния маркуч и дюзата за пяна за отлагания от почистващи препарати. Отмийте отлаганията с хладка вода. Аксесоари и резервни части Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна)Български 117 Технически данни Запазваме си правото на технически промени. Декларация за съответствие на

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята

Продукт: Уред за почистване под високо налягане Тип: 1.150-xxx Приложими директиви на ЕО 2000/14/ЕО 2006/42/ЕО (+2009/127/ЕО) 2011/65/ЕС 2014/30/ЕС Приложими хармонизирани стандарти EN 60335–1 EN 60335–2–79 EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 62233: 2008 EN 61000–3–2: 2014 HD 6/15 EN 61000–3-3: 2013 Приложима процедура за оценяване на съответствието 2000/14/ЕО: Приложение V Ниво на звукова мощност dB(A) HD 6/15 M Portable HD 7/17 M Portable Електрическо свързване Напрежение V 230 400 Фаза ~ 1 3 Честота Hz 50 50 Присъединителна мощност kW 3,1 4,2 Тип защита IPX5 IPX5 Предпазител (инертен) A 16 16 Удължителен кабел 30 m mm

2,5 2,5 Извод за вода Налягане на постъпващата вода (макс.) MPa 1 1 Температура на постъпващата вода (макс.) °C 60 60 Количество на постъпващата вода (мин.) l/min 13 15 Височина на засмукване (макс.) m 0,5 0,5 Данни за мощността на уреда Големина на дюза за стандартна дюза 033 040 Работно налягане MPa 15 17 Работно свръхналягане (макс.) MPa 22,5 25,5 Дебит, вода l/min 9,3 11,6 Реактивна сила на пистолета за работа под високо

N 28,6 35,5 Размери и тегла Типично собствено тегло kg 30 32 Дължина mm 590 590 Широчина mm 320 320 Височина mm 430 430 Количество на маслото l 0,25 0,20 Вид масло Тип 15W40 15W40 Установени стойности съгласно EN 60335-2-79 Стойност на вибрацията ръка-рамо m/s

dB(A) 3 3 Ниво на звукова мощност L
