用户手册 TriAmp Mark 3 HUGHES & KETTNER
(A、B、C、D、Bank Up/Down、FX Loop)
本产品由制造商按照 IEC 60065 规格生产，出厂时设置安全。为维持安全状况，确保无风险操作，用户必须遵守操作说明中的建议和警告注释。如果该产品用于车辆、船只或飞机或高于海平面 2000 米的高空，请注意遵守相关安全规章，这些规章可能比 IEC 60065 更加严格。
警告：为预防火灾和电击危险，请勿将此器械暴露在潮湿的空气或雨中。请勿打开机箱，机箱内不含用户可用部件。如有需要，请向合资格服务人员求助。
出现该符号，意在警告您封装内部存在非绝电压一即足以构成电击危险的电压。
出现该符号，意在警告您存在外部可触及的压。与任何标有此符号的终端相连的外部接须是符合制造商建议的“预制电缆”，或必由指示人员安装的接线。
出现该符号，意在提示您随附手册中含有重作和维护说明。请阅读手册。
出现该符号，表示：请当心！表面灼热！为伤，请勿触摸。
- 阅读这些说明。
· 保存好这些说明。
- 遵守所有标在产品上及本手册的警告和说明。
请勿在靠近水的地方使用该产品。请勿将该产品置于水、浴缸、洗涤盆、厨房水槽、潮湿区域、泳池或潮湿的房间附近。
请勿在该产品上放置含有液体的物体，如花瓶、玻璃杯、瓶子等。
- 仅用干布清洁。
- 请勿卸除任何封盖或外壳的任何部分。
- 产品设定的操作电压必须匹配当地电网的供电电压。如果您不确定所用电源类型，请咨询经销商或当地电力公司。
- 为降低电击危险，必须对该产品接地装置进行维护。请仅使用本产品提供的电源线，并随时维护电源接线的中心（接地）引脚功能。切勿损坏极化或接地类型插头的安全作用。
- 请避免踩踏或挤压电源线，特别是插头、电源插座和电源线从设备拔出的地方！请谨记小心处理电源线。定期检查电源线是否有切口或被压迹象，特别是插头处和电源线从设备拔出的地方。
- 切勿使用损坏的电源线。
- 在雷雨期间或长时间不用时，请拔出该产品电源插头。
- 只有拔出该设备或壁插座上的电源插头后，该产品方能完全从电源处断开。该产品必须总是以断开电源的方式放置，将其从电源处断开只是举手之劳。
- 保险丝：以 IEC127 (5x20mm) 类型额定保险丝替换，以获得最佳性能！禁止使用经修补的保险丝或让保险丝盒断路。更换任何类型的保险丝均必须由合资格的服务人员执行。
- 请让合资格服务人员处理所有的维修。无论设备出现何种形式的损坏，均需要维修，如：
- 电源线或插头损坏或磨损。
液体洒到或物体掉入该产品。
- 该产品暴露在雨中或潮湿的环境中。
- 遵守了操作说明，产品仍运转异常。
- 产品功能下降或机箱损坏。
- 产品请勿连接阻抗若低于对本产品或在该手册中给出额定阻抗的外部扬声器。请按照当地安全规章，仅使用横截面足够大的电缆。
- 避免阳光直射。
请勿在热源附近安置本产品，如散热器、热风调节器、火炉或其他产生热量的装置。
请勿堵住任何通风口。请按照制造商说明进行安装。除非提供合适的通风设备，否则该产品不可置于机架等内置装置中。
- 搬动至某房间时，请总是加热冷设备的温度至室温。如果未进行加热，产品内部可能发生冷凝，从而造成损坏。
- 请勿将明火源放在产品上，如燃烧的蜡烛。 - 此设备必须放置在离墙面至少20cm/8"的地方，后面保持通风。设备上方至少保持50cm/20"的通风距离，并且不允许放置其他物品。 - 只能使用由制造商指定或随产品一起出售的推车、架子、三脚架、支架或桌子。使用推车时，请在移动推车/产品组合时小心，避免倾翻而受到伤害。
- 仅使用制造商推荐的配件，所有类型的配件均是如此，例如防护罩、运输包、架子、壁装或天花板安装设备。在附加任何配件至该产品时，请总是遵照制造商提供的使用说明。请勿使用制造商未指定的安装点。
- 该器械不适合任何体格、知觉或心智受限的人员（包括儿童）使用，也不适合经验不足和/或知识不足的人员操作。必须始终避免4岁以下儿童接触该器械。
请勿将任何物体推入机箱插槽，它们可能触碰到危险电压点或短路部件，造成火灾或电击风险。
该产品可传递超过90分贝的声压值，这可能造成永久的听力损伤！极高噪音可能会造成永久的听力损失。长期置身于如此高水平噪音的环境中时，请戴上听力防护。
制造商仅在以下情况下保证该产品的安全、可靠和有效：
- 装配、重新调整、修改或修理由制造商或授权人员执行。
相关区域的电力装置符合 IEC (ANSI) 规格的要求。
- 按照操作说明使用该设备。
仅适用于海拔2000m以下地区安全使用。
仅适用于非热带气候条件下安全使用。
产品中有毒有害物质或元素的名称及含量
| 部件名称有 | 有毒有害物质或元素 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 电路板组件X | ○X○○○ | |||||
| 机壳装配件X | ○○○○○ | |||||
| 附件○○ | ○○○○ | |||||
| ○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求。 | ||||||
调试之前
- 请在调试之前仔细通读本手册，包括安全说明。
- 对于因操作不当造成本设备或其他设备的损坏，制造商方面不承担任何责任。
- 在与电网连接之前，必须确保已关断电源开关和待机开关，并且设备背面所规定的电压值需与本地常用电源电压一致。
- 绝对不要在未连接音箱的情况下运行放大器！这时请注意音箱的阻抗，并始终连接有适当阻抗的扬声器输出端。
- 在您运行放大器之前还有最后一项警告提示：设备声音很大，并且较高的音量会造成听力受损。为了避免音量过高和受到意外惊吓，您应养成在接通放大器之前完全调低主音量调节器的习惯！

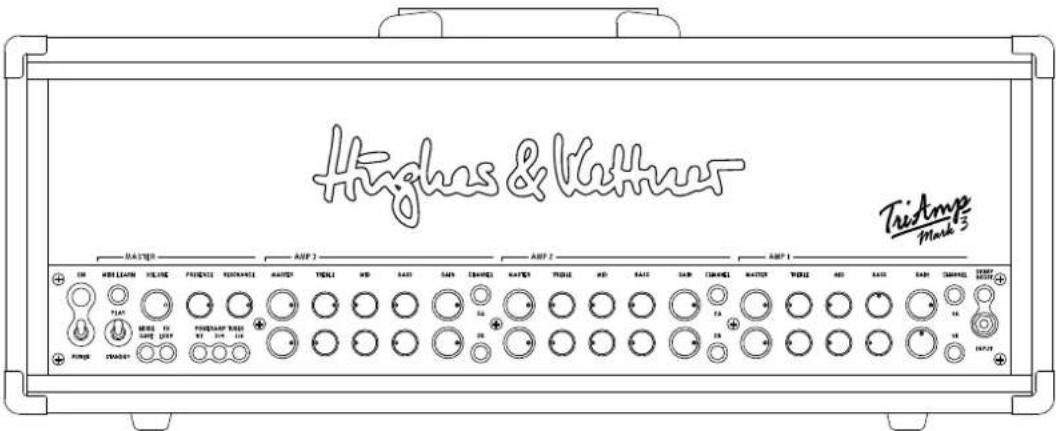

TriAmp _3 mark
7 乐器数字接口预设和乐器数字接口设置 .....80
8 TSC ^TM - 电子管安全控制 ..... 82
9 TSM-432 - 乐器数字接口电路板 83
10 AES 84
11 技术参数 85
1 前言
我们最初便已经明确，TriAmp MK II 的研发将是一项挑战。我们必须完成的是一种全新的设备，它重新将声音、性能和设计的标准集于一体，但同时我们又不能使其与原始设计有过大的差异。因此，我们的工程师保留了每一个细节，使 TriAmp MK II 成为了吉他演奏家的首选，并且其所设计的每一项性能均能够引领未来的最新潮流。从而创造出这一吉他世界中前所未有的极具开创性意义的放大器：TriAmp Mark 3。
它开创了电子管音色历史的新纪元
TriAmp Mark 3 不仅仅提供了三个分别具有两个声道的独立前置放大器，还提供了三个独立的功率放大器。三对电子管功放中每一对均可以配备不同的电子管。此外，可以将每对电子管随意分配给六个声道中的任何一个 - 还可以通过乐器数字接口进行分配。但这还不是全部的：人们甚至可为每个声道分配不同的电子管对，并借此对各种电子管功放型号进行混合。
可独立对六个声道中的任何一个进行增益和音量的调节，每个声道均可以拥有独有的3频段均衡器，并可切换至相应功能的单块效果器。可通过按下按钮调用12种不同的基本声音。结合三对同样可以通过按下按钮进行选择的功放电子管，可在50瓦功率下为您提供 3 × 12 = 36 种不同的声音。请再打开第二对电子管（功率会随之上升至100瓦），您则还可再获得36种选项（电子管对 1 + 2 ，电子管对 1 + 3 ，电子管对 2 + 3 ）。打开第三对电子管（这会导致功率上升至150瓦）又可以获得另外12种声音！这样，便总共可以拥有84种不同的声音。
与此同时，TriAmp Mark 3 所提供的不仅仅是经典的声音：结合前所未有的声道和功放多样化选项，可创造出您独有的新声音-未来之音。一个放大器便能够提供如此令人激动的声音多样化功能，这是前所未有的。

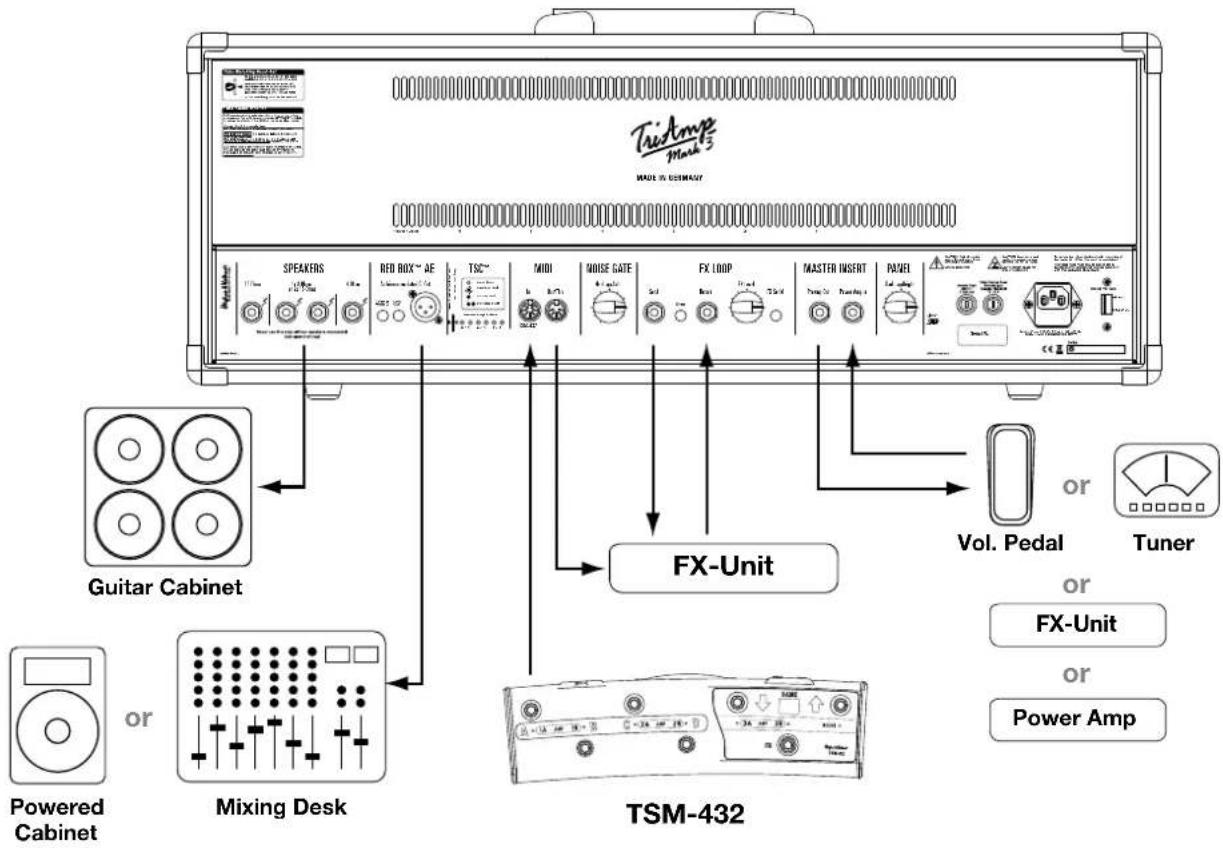

主电源输入端：随机电源电缆（电源线）的电源插口。
乐器数字接口输入端：将该插口与 TSM-432 或您选定的乐器数字接口控制器的乐器数字接口输出端进行连接。尽管这是一个 7 芯插口，但您仍然可使用所有标准 5 针脚电缆和所有标准的乐器数字接口控制器。这两个额外的针脚 (1 & 7) 为 Hughes & Kettner 公司出品的 TSM-432 乐器数字接口电路板进行幻象供电。
扬声器：连接吉他音箱的插口。我们建议使用 Hughes & Kettner 公司出品的 TM 和 TC 系列音箱，它是专为我们的放大器设计定制的。
AES:TriAmp Mark 3 欧洲版拥有一项名为 AES 的节能功能（更多相关内容请参见第 10 章）。如果 AES（在交付状态下）处于激活状态，当 TriAmp 处于静止状态达到约 90 分钟后，则其会自动关闭。只要放大器输入端出现了一个信号，则会复位静止状态，并每次均从前一状态开始工作。

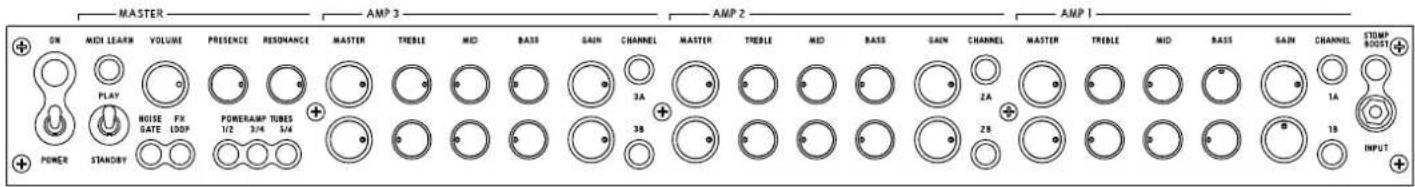

3 基本操作
TriAmp Mark 3 操作简单：
- 六个独立声道分别具有一组相同的操作元件。
- 各控制器的位置仅对相应的声道产生影响。
- 正面左侧的主部控制器对所有声道均产生影响。
仅提供一个单块效果器和放大器电子管按钮电源，但可针对六个声道中的任何一个独立进行设置。如果您在两个声道之间进行切换，则会自动保存您的设置。例如，如果您以一对6L6电子管和单块效果器弹奏声道1A，在您重新选择声道1A时-只要您未修改设置，就可以重新调用该设置（您还可以拥有更多的乐器数字接口预设选项-更多相关内容请参见第7章“MIDI”）。
按钮可用作激活声道或激活功能的 LED 显示器。
TriAmp Mark 3 声道不仅仅提供了三种不同的增益级别。每种增益级别均代表了一个独有的声音时代。针对每一个声道或每一种乐器数字接口预设，我们先进的电子元件对前置放大器和功放的各种电子管均重新进行了配置。借此，我们可以通过电子管电路提取各种声音点，从而使 TriAmp Mark 3 具有令人难以置信的多种声音。
可在放大器本身，或者通过随机的 TSM-432 乐器数字接口电路板对声道进行选择。为此，在单块效果器音箱模式下接通 TSM-432。现在，开关 1 至 6 会调用相应的声道，而开关 7 则负责单块效果器的调用（TSM-432 的其他模式，预设模式，还为您提供了更多选项。更多相关内容请同样参见章节 “MIDI”）。
4.1 放大器 1
声道 A：五十年代珍珠落盘般的加州清音音色
声道 1A 提供了这一极度辉煌的伟大美国音色。
其优点在于，即使增益较高，也能够保持经典、无失真的清音音色，清脆的鼻音让您产生穿上牛仔靴的冲动。但是，不要被迷惑了：声道A的低音部强劲、有力并能够充分满足激情十足的低音发烧友的需求。
提示：声道 1A 配合两对 6L6 电子管，效果特别好。
声道B：六十年代钟鼓般的英国清音音色
声道 1B 产生一种正宗的英式音色，其具有典型错落有致的高音和极其微妙的谐波变音。对于较低的增益而言，1B 同样使您充分享受极具和音的高中音谱。
提示：作为声道 1B 的功放，我们建议使用一对 EL34 电子管。
4.2 放大器 2
声道 A：七十年代的经典英式潮流音色
声道 2A 提供了一种广泛流行的音色，这种音色对于众多开创性的经典摇滚作品而言是如此的独特。凭借其开放式的英伦韵味，该声道对于犀利的即兴演奏和极具爆炸性的循环演奏而言是极为理想的。
提示：对于典型音色，建议您最好使用一对 EL34 电子管。此外，该声道配合一对（或者甚至是两对）6L6 电子管使用，也是极有意义的。
声道 B：八十年代慵懒的英式潮流音色
声道 2B 的音谱涉及范围极广，从低吟和慵懒的靡靡之音到较长的脱音。如何才能实现这一点呢？由于其具有特殊的电子电路，声道 2B 使音色和普通高音存在错拍 - 正是由于这一变音，使旧版 Plexis 深受吉他演奏家的欢迎。饱和、响亮和极具穿透力，使其极为适合双手式打击乐器和强烈的和弦。
提示：测试声道 2B 的正确选择是一对 EL34 电子管。
4.3. 放大器 3
声道 A：九十年代的经典美式高增益音色
声道 3A 极为保真和直接 - 哪怕吉他音量控制器进行了最小幅度的调整，其也会立即作出反应，并对细微变化极为敏感。这样，3A 便可以保持您的吉他具有独一无二的音色和独特清脆的声音 - 无论增益控制器所调高的幅度有多大。
提示：声道 3A 配合一对 EL34 和 6L6 电子管中的任何一种，其效果特别好。
声道 B：现代高增益音色等等
声道 3B 能够提供一种前所未有的冷酷的高增益音色。3B 声道极为强大，并具有野性的失真性能，喜欢降调的朋友和 7 弦及 8 弦吉他的乐队吉他手会完全沉醉其中。通过单块效果器您可以在弹奏时获得极限反应速度 - 琴弦就仿佛是您手指的延伸。即兴演奏和轻轻弹奏时，声道 3B 使您的手指如丝般划过指板。
提示：一定要尝试一下：配有两对 6L6 电子管的 3B 声道 - 然后切换至 EL34 电子管！
5 正面
5.1 电源和待机
电源/接通开关：切换至“On（接通）”位置，激活供电。放大器亮起，电子管加热，从容面对即将来临的挑战。
弹奏/待机开关：在经过约30秒的预热时间之后，您可以从“待机”切换至“弹奏”。放大器准备好和您一同摇滚！如果弹奏暂停时间较长，
请始终切换至“待机”，这样可以确保电子管始终处于工作温度下。这样可以延长其使用寿命。
5.2 输入端和单块效果器
输入端：乐器输入端，1兆欧姆，用于通过有屏蔽层的插口电缆连接吉他。
单块效果器:单块效果器会略微升高您规定的音色频率范围。根据不同的声道和设置，效果器会发出更具穿透力、浓郁或更具表现力的音色。单块效果器于 TriAmp Mark 3 的输入端和前置放大器之间接通，并根据每个具体的声道量身定做 - 它像六个不同的外部晶闸管效果样工作。
该电路的特点是：单块效果器是一个独立电路板上的独立模块，并通过六个真实的旁通电路形成回路。

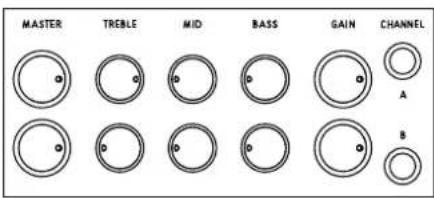

5.3 声道部
增益部，主部：增益部确定输入灵敏度，并借此测定前置放大器的饱和度。结合单块效果器，其成为了音响设计的决定性工具。通过各主部控制器，踏板可与各独立声道互相调节匹配。
低音、中音、高音：三频段均衡器的作用是精确与相应的声道相协调。控制器处理每个频率范围，该频率范围是由所涉声道的特性声音构成的。
注意：它是一种典型的被动音调控制。控制器会对彼此产生影响。例如，如果继续调高“中音”，则较之于将“中音”调低，显示的“低音”效果更低。
5.4 主部
现场：该控制器确定产生的谐波和弦的比重。调节得越高，音色的“现场”效果就越强。通过该控制器，可按照需要使音色更具表现力和穿透力。
共振：将控制器调节至中间位置，可以听到 TriAmp Mark 3 与所连接的音箱之间的自然共振比例。向左旋转会抵消音箱共振的效果，这会使您的音色更加柔和。向右旋转会放大音箱共振的效果，这会增强重低音。完全调高该控制器，会产生极具震撼力的超低音频率。
建议：现场控制器和共振控制器还可用作主部声音控制器，并使您的整体音色与各种不同的音箱和场所相匹配，从而无需对各声道的声音控制器进行改动。

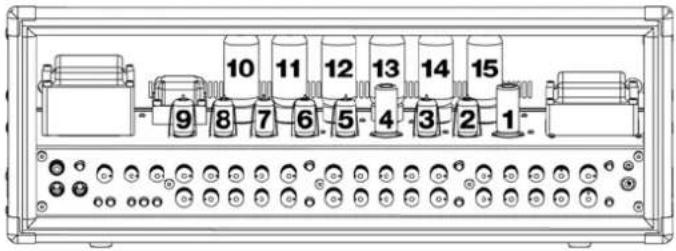

5.5 放大器电子管的电源
这三个隐藏的按钮是 TriAmp Mark 3 的秘密武器。它们揭开了电子管音色历史的崭新篇章。三对功放电子管的任何一对均可针对六个声道中的一个进行随意分配 - 选择一个声道，并激活所需的电子管对（或多个）即可，您无需进行其他操作。三对电子管功放中每一对均可以配备 EL34 或 6L6 电子管。这样，便可以在 TriAmp Mark 3 的三个声道中的任何一个之中，顺利将电子管不同的声音特点进行混合。此外，还可以借助同一个声道的乐器数字接口预设使用不同类型的功放电子管 - 通过脚踏开关是极为简单的（更多乐器数字接口预设方面的内容请参见章节 “MIDI”）。
您可以通过 TriAmp Mark 3 进行音色实验，这一点以往是无法实现的。例如，您便可以通过一对 6L6 电子管，以 50 瓦功率弹奏某首歌曲含蓄的前奏，通过接通另外一对 6L6 电子管进行您的即兴演奏，- 而无需通过效果器 - 接通 EL34 电子管，在歌曲中段进行更具力度的独奏（最多可达 150 瓦）。这样，即使身处后排也可以听到您的弹奏！
您还可以通过乐器数字接口在同一个声道中从英式EL34音色切换至典型的美式6L6音色。或者从中国音色切换至斯洛伐克的EL34音色-无需更换电子管、放大器或声道。TriAmp Mark 3借此成为了-不包括其他方面-首个六声道电子管对比式设备！
提示：在 TriAmp Mark 3 中还可以运行其他型号的功放电子管。以下型号经过 Hughes & Kettner 公司测试：KT77, KT66, KT88, 5881 WXT, 6550 A, 6CA7, 7581
5.6 FX-Loop
SmartLoop™ 特效路由器可回路式连接并口式和串口式外部电子音效设备。可针对各个声道和各个乐器数字接口预设，对其状态 - 接通/关断和并行/串行 - 进行保存。
FX-Loop: 您可借此接通或关断效果回路。更多关于效果回路的内容请参见章节“背面”。
5.7 噪声门限
极为精确的 IDB ^TM （智能式双断点）噪声门限可同时测量信号链两个关键位置的噪音级别：输入端和前置放大器的输出端。根据这两个数值，IDB ^TM 技术会计算得出最佳的响应比例，并自动调节攻击参数和音量限度参数。
通过噪声门限按钮可以接通/关断IDB™噪音。只要信号级别降至规定的阈值以下，便可接合激活的噪声门限，并将前置放大器切换至静音-与烦人的噪音说再见！门限始终保持关闭状态，直至您再次拨动琴弦。并且打开时无任何延迟。更多关于噪声门限的内容请参见下一章节。

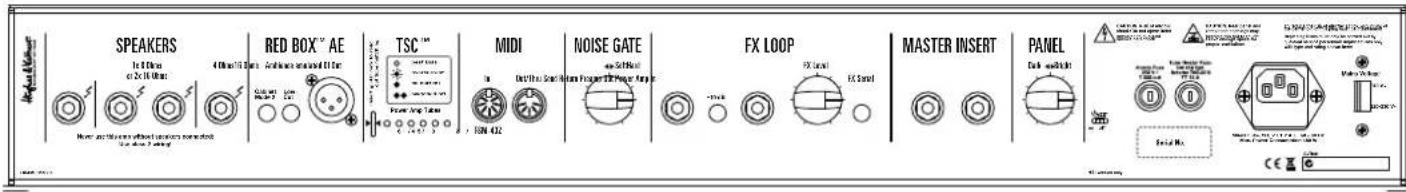

6.1 扬声器
针对所有的标准阻抗，TriAmp Mark 3 均具有独立的输出端。其既可以连接一个 4 欧姆的音箱，一个 8 欧姆的音箱，也可以连接一个和两个 16 欧姆的音箱。
绝对不要在未连接扬声器的情况下运行放大器！
- 如果使用了两个并行式布线的 8 欧姆音箱，则请关闭 4 欧姆的输出端。绝对不要在一个和同一个输出端上运行具有不同阻抗的音箱！
- 如果同时运行具有不同阻抗的音箱，则必须以并行或者以串行的方式在相应的输出端进行布线连接。通过该公式，可以对具有不同阻抗 (R1, R2) 的第二个音箱的总阻抗 (R) 进行计算。
并行式布线： R=(R1 × R2)/(R1 + R2)
举例：一个8欧姆音箱和一个16欧姆音箱：
R = (8 × 16) / (8 + 16) 欧姆 R = 128 / 24 欧姆 R = 5.33 欧姆
如今最为常见的是并行式布线，但如果您的音箱具有一个串行式布线的输出端，或者决定采用并行方式进行音箱布线，则音箱阻抗总和，即总阻抗为：
串行式布线：R = R1 + R2
如果将一个 4 欧姆音箱和一个 8 欧姆音箱进行串行式布线连接，则总阻抗为 12 欧姆。
建议：相关黄金规则为：音箱阻抗永远不得小于您放大器输出端的阻抗。在我们的例子中，这意味着：具有5.33欧姆总阻抗的并行布线式音箱连接在4欧姆的输出端上，具有12欧姆总阻抗的串行布线式音箱连接在8欧姆的输出端上。
6.2 Red Box AE
TriAmp Mark 3 作为 Hughes & Kettner 公司的首款产品，其配备了具有环境仿真 (AE) 功能的新型 Red Box。自八十年代末以来，原装 Red Box 便被视作为行业标准，专用于降低未配有麦克风的吉他放大器的声音。无论是在现场或是在录音棚中 Red Box 始终能够传输质量稳定的声音。其他乐器的串音和对麦克风位
置进行费时的调试均已成为了过去。
Red Box AE 是屡获殊荣的具有扬声器仿真功能的 DI-Box 的最新版本，并能够提供一个开关式低切滤波器和具有其他调节声音特
性的第二音箱模式。DSP 控制式环境仿真功能产生了一种真实的 4x12 的音箱室环绕效果，和一种超高的打击式纯电子管音色，从而能够在功放和扬声器输出端之间截取信号。在 Red Box AE 上添加了一个线路信号。线路信号的声平取决于功放的声平 - 换言之：主音量也可以调节 DI 输出端的声平。
提示：通过一根麦克风电缆将 Red Box AE 的信号传导至调音台。请确保调音台的 XLR 输入端已调节设置为线路模式。如果调音台无 XLR 输入端或者输入端未切换至线路模式，则在插口转接板上需要具有一个 XLR，或者一根相应的电缆，此类装置可在任何备货充足的专业店中找到。
6.3 TSC
提示：在本操作说明书中，我们专门针对电子管安全控制的主题提供了一整个章节的描述说明。更多相关内容请同样参见章节“TSC”。
6.4 乐器数字接口输入端和输出端/直通
对于借助改动程序在不同的音色之间进行切换，乐器数字接口是极为适用的。通过按下按钮，您可以同时对放大器声道和您外部电子音效设备的效果程序进行切换。从而使踏板成为了过去时。因此，我们决定将乐器数字接口用作TriAmp Mark 3所有切换功能的标准协议，并针对随机的乐器数字接口电路板TSM-432，为其提
供了一个接口。更多关于乐器数字接口电路板的内容请参见章节“TSM-432”。
乐器数字接口输入端：TriAmp Mark 3 的乐器数字接口输入端为 7 针式设计结构 - 但您仍然可以通过一根标准 5 针式电缆将所有标准的乐器数字接口控制器连接至该插口。这两个额外的针脚为随机的 Hughes & Kettner 公司出品的 TSM-432 乐器数字接口电路板进行幻象供电。
注意：TSM-432 包含一根 7 针式电缆。如果遗失了该电缆，则需要立即进行更换，也可以使用一根 5 针式电缆。当然，您还需要一个供电电源。为此，TSM-432 提供了一个创新式的电源插口，其可用于连接任何直流或交流电源，供电电压在 9 至 15 V 之间。
乐器数字接口输出端/直通：该插口用于转发乐器数字接口输入插口所添加的信号。您可以在此处连接任何外部乐器数字接口功能设备，并可同时与 TriAmp Mark 3 进行切换。
提示：我们针对 TriAmp Mark 3 的各种乐器数字接口功能提供了一整个章节的描述说明。更多相关内容请参见章节“乐器数字接口预设和乐器数字接口设置”。
6.5 硬/软噪声门限
通过背面的控制器，可以修改噪声门限的响应。控制器向右旋转幅度越大，噪声门限反应就越灵敏。控制器向左旋转幅度越大，就越是难以接合噪声门限，并且会切断微弱信号和不必要的噪音。
建议：12点位置是噪声门限的通用设置。如果您想要在高增益级别时将噪声门限用作快速断奏即兴演奏的演绎方式，则将其继续向左旋转
6.6 FX-Loop
FX 返回端：将该插口与您的电子音效设备输出端连接。
-10 dB:该柔音开关可调节信号电平，使之与专为低声平设计的电子音效设备相匹配。针对前置电子音效设备将其激活，该前置电子音效设备通常连接于吉他和放大器之间（例如，变音器）。
等级：调节 FX 返回端中所接受到的信号电平。
FX 串行：可借此将效果回路从串行模式切换至并行模式。如果该开关亮起，则效果回路处于串行模式。
建议：在并行模式下，您能够以 FX 等级对湿式/干式混音进行调节设置（效果和纯吉他信号的比值）。您可为此将任何线路信号移动至 FX 返回端，并以 FX 等级混合前置放大器的信号。
如果串行模式下的 FX 发送端直接与 FX 返回端进行了布线连接，则能够以等级控制器对前置放大器的总音量进行调节设置，几乎就如同拥有了第二个主音量控制器一般，并可通过接通/关断 FX-Loop 进行操作。
6.7 主机插入端
TriAmp Mark 3 拥有一个额外的串行回路，通过该回路您可以借助音量踏板控制主音量。前置放大器信号会在前置放大器输出端被截取，并重新将其返回至电源放大器输入端处。您还可以通过前置放大器输出端将前置放大器信号转发至其他放大器，或者在该处连接一个调谐器。如果您在该处进行了某些连接，则需要保证前置放大器输出端始终处于激活状态，以确保不会改变信号路径。
提示：电源放大器输入端是一个开关式插口。如果您在该处进行了某些连接，则会中断内部的信号路径，并仅将电源放大器输入端所添加的信号转发至功放。
6.8 面板
您可在此处对 TriAmp Mark 3 的前面板照明的亮度进行调节控制。您还可以通过连续式乐器数字接口控制指令对该控制器进行远程控制（更多相关内容请参见章节“乐器数字接口”）。
7乐器数字接口预设和乐器数字接口设置
您可以通过乐器数字接口对 TriAmp Mark 3 的各独立按钮进行远程控制，并在 128 个乐器数字接口预设其中之一对调节设置进行保存。通过相应的程序改动编号，可以随时调用任何预设 - 既可以通过一个随机的乐器数字接口控制器或音序器，也可以通过合适的软件进行调用。包括随机的 TSM-432 乐器数字接口电路板在内，您既可以通过乐器数字接口切换和提升（单块效果器-音箱-模式下）声道，也可以调用 128 个预设其中之一，这些预设保存在 32 个操作台中，每个操作台中保存 4 个预设（预设模式下）。在交付状态下，对放大器和随机的 TSM-432 乐器数字接口电路板的乐器数字接口声道 1 进行了预设，从而可以立刻开始使用。本章随后还将教您如何修改乐器数字接口声道。提示：针对随机的 TSM-432 乐器数字接口电路板，我们提供了一整个章节的描述说明 - 更多相关内容请参见章节 “TSM-432”。
7.1 建立和调用乐器数字接口预设
声道设置和乐器数字接口预设的区别到底是什么？
共有六种声道设置，它们被自动保存在 TriAmp Mark 3 中 - 您可以对其进行调用，从而自动选择放大器上的声道，或者为此在单块效果器音箱模式下使用 TSM-432。您当然还可以对声道和功放电子管的任何配置及噪声门限的开/关状态、最多 128 个乐器数字接口预设中的效果器和 FX-Loop 进行保存。
为什么我需要乐器数字接口预设？
如果您在各种声音之间进行切换，您则通常不仅仅需要切换声道，还会需要同时切换效果器、噪声门限以及您的外部乐器数字接口电子音效设备的效果程序。通过乐器数字接口预设，您例如可以从伴有合音和混音的清亮音色切换至具有延迟、效果器和噪声门限的潮流音色。
TriAmp Mark 3 独有的特点在于，您还可以通过乐器数字接口立即切换三组功放电子管。您可以想象一下，在您以一对 EL34 电子管弹奏经典的六十年代英国流行音乐时，只需切换至一对 6L6 电子管，便可随即弹奏略带美式激情的音乐。或者您在以两对 6L6 电子管弹奏现代美式高增益音色的时候，接通一对具有爆炸性中音的 EL34 电子管，从而使弹奏更富激情。
随意发挥您的创造力！或在录音棚中完全沉醉于 TriAmp Mark 3 的享受之中，亦或在舞台上对其实现完全的远程控制。这还不是全部：通过一个乐器数字接口节拍音轨（“回放追踪”），可以切换您所有的预设 - 如果舞台上没有任何灯光，甚至可以切换您放大器的前面板照明。正是由于这一功能，TriAmp Mark 3 成为了首个能够集成灯光秀的电子管放大器。
它是如何工作的？
TriAmp Mark 3 的编程是极为直观的。如果您想要在一个预设中对声道、效果器开/关、噪声门限开/关、FX-Loop 开/关和功放电子管的配置进行保存，只需通过放大器上的按钮激活设置，短暂按下乐器数字接口示教按钮可快速接通放大器（按钮亮起），然后按下您乐器数字接口电路板上用于调用配置的开关即可。如果示教按钮熄灭，则 TriAmp Mark 3 便已成功将您的设置保存在 128 个内置预设的内存之中，并在您的乐器数字接口电路板上分配了一个程序编号。
TriAmp Mark 3 现在便可以通过所选的乐器数字接口声道（参见下文）接受一个程序修改指令了，示教按钮短暂闪烁，则 TriAmp 完成了相应的配置。
顺便提一下：如果您想要在不保存当前设置的情况下退出编程模式，只需重新按下示教按钮便可（无需按下乐器数字接口电路板开关）。
提示：如果您使用了一个外部效果处理器，则必须独立进行编程，因为TriAmp Mark 3的示教功能仅能对放大器本身进行编程（并且无任何外部设备）。也就是说：如果想通过您乐器数字接口电路板（或者TSM-432）上的程序修改编号1对TriAmp Mark 3上的清亮音色和您效果处理器上的合音/混响进行调用，则必须首先将电子音效设备切换至“示教”模式，其可以在接受到程序修改编号1的时候调用该效果。如何做到这一点，请参见您的电子音效设备的操作说明书。
建议：很多电子音效设备均提供乐器数字接口映射功能。这样，您便可以为相同的效果预设分配不同的程序修改编号。例如，程序1对应效果预设4，程序2对应效果预设16，程序3再次对应效果预设4。
7.2 选择乐器数字接口声道/全向模式
乐器数字接口拥有16个声道，最多可用于控制16个配有乐器数字接口控制器的不同类型设备。这首先对录音棚或者键盘手特别有用。但对于具有FX设置的吉他放大器，大多数情况下具有一个声道足矣。在这种情况下，乐器数字接口辅机（即放大器）上所选择的声道必须和乐器数字接口主机（乐器数字接口电路板）上所选择的声道一致，否则放大器将无法做出反应或无法正确反应。
交付状态下，TriAmp Mark 3 和 TSM-432 所选择的是声道 1，并激活了全向模式。全向是指，放大器会通过所有 16 个乐器数字接口声道对全部的指令作出响应。如果您在具有多种设备的大型乐器数字接口环境中使用 TriAmp Mark 3，则应该禁用全向模式，并设置一个适当的乐器数字接口声道。
为了对声道和全向模式进行修改，请在乐器数字接口设置中进行如下操作：
在您调用乐器数字接口设置之前，请将弹奏待机开关切换至待机状态。
同时按住噪声门限按钮和 FX-Loop 按钮三秒，以便调用乐器数字接口设置。
示教按钮闪烁，这表示已为以下按钮分配了一定的程序功能（如果您现在退出乐器数字接口设置，长按示教按键三秒-按钮熄灭，您的修改将被保存，而且放大器将恢复至标准操作模式）：
- 噪声门限按钮现在表示乐器数字接口全向模式的状态，并可启动和关闭该模式。噪声门限按钮亮起，则表示全向模式处于激活状态（交付状态，接受所有的乐器数字接口声道）。如果您想要禁用全向模式，请按下噪声门限按钮（接受规定的乐器数字接口声道）。
- 现在您便能够通过 FX-Loop，以增量的方式切换至下一个乐器数字接口声道。
- 转动 5/6 圈，您便能够以增量的方式通过乐器数字接口声道进行恢复。
- 四个FX-Loop和电源放大器电子管按钮作为二进制代码，如下显示乐器数字接口声道：
很少需要进行出厂重置，也就是恢复出厂设置。但是，您还是需要对该章节加以密切关注，这样可以确保不会意外删除您的乐器数字接口预设。
在以下情况下需要进行出厂重置，例如，乐器数字接口通信功能无法正常工作，以及您对于乐器数字接口声道和全向模式的设置并不确定。出厂重置会将乐器数字接口声道恢复至1，并激活全向模式。
在接通放大器时同时按住示教和效果器按钮，便可触发出厂重置功能。
小心：该过程专为紧急状况而设计。进行出厂重置会导致丢失保存的所有设置，包括 128 个乐器数字接口预设！
8 TSC ^TM – 电子管安全控制
TSC ^TM 能够连续地自动调节静态电流，从而确保提供较高的技术稳定性，并使功放电子管具有较长的使用寿命。因此，其能够保证提供最佳的音色，并使您能够完全专注于您放大器的其他功能特性。其能够确保简单、快速和安全的更换电子管，因为 TSC ^TM 能够全自动化的进行费力的静态电流调节工作。该功能不仅仅对于发生损坏时极有帮助，还有助于对不同制造商提供的电子管或不同类型电子管进行评估。
注意：在使用一个其他型号电子管更换某一型号电子管（例如，用KT88更换EL34）的时候，建议对TSC模块进行复位重置：
- 对于已关闭的设备，请将待机开关切换至弹奏位置
- 接通设备
- 至少等待三分钟
然而，该项技术还可以提供更多的帮助：背面的TSC部中提供了六个LED，可以借此读取电子管的工作状态。每个LED均被分配了适当定位的功放电子管。但是 TSC^TM 并不会提供电子管工作状态方面的信息，但还是能够进行故障诊断和在必要时禁用损坏的电子管，以避免造成放大器的失效。此外，在使用一个琴拨的情况下，您还可以借助 TSC^TM -LED读取电子管的特性曲线（参见第8.2章）。
8.1 自动状态显示
所有 LED 始终亮起
只要放大器处于待机模式下，则所有 LED 亮起。将待机开关切换至弹奏位置，则 LED 会在几秒钟之后熄灭。如果所有 LED 仍然亮起，则很可能阳极保险丝损坏，必须对其进行更换。即使是对于 TSC ^TM ，如果在接通放大器之前，一个电子管已经存在损坏情况，则 TSC ^TM 是没有时间（电子管预热后）对静止电流进行测量并禁用损坏的电子管的，这可能会造成阳极保险丝烧毁。
无 LED 亮起
功放电子管正常工作。
一个 LED 始终亮起
如果仅有一个 LED 亮起，则对应的电子管产生欠电流，并将被禁用。如果该 LED 在几分钟之后仍未熄灭，则必须更换对应的电子管。
两个/四个 LED 始终亮起
要么对应的电子管产生了欠电流并且必须进行更换，要么对应的电子管对是无效的（即，前面板上的对应放大器电子管按钮的电源被关闭）。
一个 LED 闪烁，其旁边的一个则亮起
闪烁的 LED 对应的电子管产生欠电流，并被关闭。必须更换该电子管。一对电子管必须协同工作，才能在 TriAmp Mark 3 的功放中产生最佳的音色效果，故此应同时禁用对应的两个电子管（通过 LED 的持续亮起来显示），这样可以确保其他电子管对的正常继续工作，并且不会造成音色的损失。如果电子管对（对应持续亮起的 LED）的第二个电子管能够正常工作，则无需对其进行更换。
对于传统的放大器而言，如果电子管失效，其保险丝也会相应地失效，必须首先更换电子管和保险丝才能够继续使用，而智能化的TSC则能够拯救您的演出。正是由于存在TSC，故此TriAmp Mark 3的操作是绝对安全的。
但是您应该明确了解，禁用一对电子管会降低放大器的功率。此外，如果您需要仅使用了对应电子管对的声道和乐器数字接口预设，则必须切换至另外一对电子管。切勿忘记在完成演出后立即更换损坏的电子管。
8.2 手动读取
TSC™ 允许读取特性曲线 - 这样您便可以检查功放的三对电子管是否完美匹配。为此，您只需将琴拨插入 LED 旁边所提供的插槽中即可。为此，必须接通放大器（不得切换至待机状态！）。所有 LED 多次闪烁。每个 LED 的闪烁次数表示对应电子管的特性曲线及静态电流的状态。
期间，一对电子管(1/2, 3/4, 4/5)的闪烁次数与其互相之间的闪烁次数不得存在超过4次的差异。只有这样，TSC才能够保证提供最佳的音色。如果存在较大的差异，我们则建议使用一对匹配的电子管替换该对旧的电子管。当然，这纯粹是出于对纯净音色的考虑-其在技术方面是不存在任何缺点的。但是，相匹配的最佳电子管，也就是具有相同特性曲线的电子管，听起来音质更优！
注意：TSC™ 还承担着接通和关断各对电子管的责任。所以，如果您已经决定了采用一对电子管，则 TSC 会显示四个电子管（即，两对未使用的电子管）已被关闭。如果放大器处于无效状态，则 LED 仅显示实时正确的状态。在您弹奏期间，LED 可能偶尔会闪烁，但这并非对放大器或电子管的状态作出提示。如果您仅更换了一对电子管中的一个电子管，则请确保用于更换的电子管特性曲线与被更换的电子管的特性曲线一致。用于更换的电子管可在专业店中买到
小心：必须由技术合格的专业人员更换电子管。

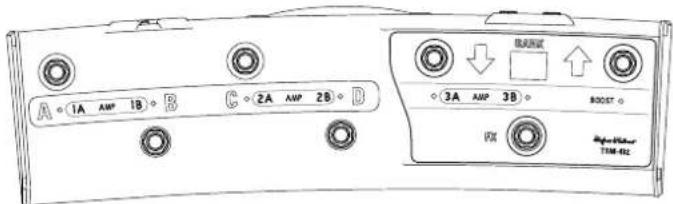

9 TSM-432 - 随机的乐器数字接口电路板
TSM-432 是为 TriAmp Mark 3 量身定做的，并提供了两种模式：单块效果器音箱模式和预设模式。在单块效果器音箱模式下，您可以通过 TSM-432 的按钮选择放大器的六个声道，并激活单块效果器。在 TSM-432 的预设模式下，提供了 128 种乐器数字接口预设。我们建议从单块效果器音箱模式开始使用，这样可以对 TriAmp Mark 3 作出充分的了解，从而能够在预设模式下充分展示您无限的创意。
9.1 连接
TSM-432 无需独立电源，因为其是通过 TriAmp Mark 3 的一个 7 针式乐器数字接口输入插口进行幻象供电的。如果正确连接了 TSM-432，接通 TriAmp Mark 3 时会按照以下启动顺序进行通电：会在显示屏中出现版本号，并且所有 LED 会从左向右依次闪烁。然后，如果 TSM-432 处于预设模式下，则显示屏中显示 “1”，如果其处于单块效果器-音箱-模式下，则显示屏中显示 “Sb”。在这两种情况下，按钮 A 下方的 LED 均亮起。
乐器数字接口输出端：借助随机的7针式电缆将该插口与TriAmp Mark 3的乐器数字接口输入插口连接。如果您使用了标准5针式电缆，则请遵守下述的“供电电源”章节。
乐器数字接口输入端：为了操作 TriAmp Mark 3 与 TSM-432，您必须使用乐器数字接口输入插口。此处，您可以将其他乐器数字接口设备连接至 TSM-432 上。这样，TSM-432 便可成为真正的乐器数字接口合并器，其从乐器数字接口输入端向乐器数字接口输出端传输乐器数字接口信息。
供电电源（电源供应）：如果您想要使用一根标准5针电缆，则您需要一个电源。为了实现最大程度的独立性，TSM-432采用了一种创新式的电源插口，专用于连接随机的直流或交流电源，其能够提供9至15V的电压和最少250mA的电流。
控制器输入端1和2：在这两个插口处，您可以连接脚踏开关和/或踏板式效果器，并借此控制TriAmp Mark 3的其他功能。通过脚踏开关，您可以对放大器的所有按钮进行远程控制，并接通或关断前面板照明。通过踏板式效果器，您甚至可以调暗照明亮度。某些人可能认为这只是一个噱头，但我们的确是出于客户利益考虑的...，因为我们认为：“为什么不呢？”
您应该为不同的控制输入端分配功能，在下文中将对相关内容进行讲解（第9.4章，分配控制输入端1和2）。在交付状态下，控制输入端1用于接通或关断噪声门限，控制输入端2用于接通或关断FX-Loop。
9.2 单块效果器-音箱-模式
TSM-432 背面的乐器数字接口接口上方提供了一个滑动开关，您可借此在预设模式和单块效果器-音箱-模式之间进行切换。如果您将滑动开关切换至单块效果器音箱模式，则显示屏中会显示“Sb”。
在单块效果器音箱模式下，六个按钮（1A、1B、2A、2B、3A和3B）各分配了TriAmp Mark 3的六个声道。在TSM-432上对这些按钮分别进行了相应的标记：1、2和3分别对应三个前置放大器，A/B则分别对应两个声道。此外，您可以通过单块效果器的一个其他按钮激活或禁用其中的任何一个。
提示：对应按钮所分配的 LED 不会一直显示所选择的声道和单块效果器状态。如果您自行在放大器上选择了一个其他的声道或激活了效果器，则 TSM-432 无法识别这些改动。
建议：按住按钮 FX 和 B，您便可以退出预设模式，并快速切换至单块效果器-音箱-模式。重复该过程，以便重新进入预设模式。该功能为暂时性的：只要 TSM-432 被关闭，便可在下一次接通时进入通过滑动开关选择的模式中。
9.3 预设模式
(A、B、C、D、操作台向上/向下、FX)
在预设模式中，为您提供了 TriAmp Mark 3 的 128 种乐器数字接口预设。更多相关内容请参见章节“乐器数字接口预设和乐器数字接口设置”。
预设按钮 A、B、C 和 D：借此，您便可在当前所选的操作台内部激活四种预设中的一种。对应按钮 A、B、C 和 D 所分配的 LED 则显示激活的预设。
操作台向上/向下：在 TSM-432 的显示屏中会显示当前所选操作台的编号。为了调用其他操作台的某种预设，您必须事先通过向上和向下按钮选择对应的操作台。与此同时，只要 TSM-432 的显示屏中操作台编号在闪烁，则您还可以继续调试当前的预设，尚未激活新的操作台。这种情况只会在您随后通过按下按钮 A、B、C 或 D，在其中调用了一种预设的时候才会发生。与此相反，其则是直接模式。
直接模式：在直接模式下，您可以通过操作台向上/向下按钮直接调用一种新的预设。在直接模式下，TSM-432 不会等待您的输入 - 即：按下按钮 A、B、C 或 D - 或者直接进行切换，例如从操作台 16 中的预设 B 切换至操作台 17（向上）或操作台 15（向下）中的预设 B。
您可以如下激活直接模式：
- 按住点击按钮并按下预设 A。
- 先松开预设 A，然后松开点击按钮。小数点在显示屏中亮起。
以相同的流程，您可以再次禁用直接模式。
提示：直接模式也是暂时性的。只要 TSM-432 被关闭，便可在下一次接通时进入标准模式中。
提示：对应按钮所分配的 LED 不会一直显示所选择的声道和单块效果器状态。如果您自行在放大器上选择了一个其他的声道或激活了效果器，则 TSM-432 无法识别这些改动。
9.4 分配控制输入端 1 和 2
您可以按如下方式为两个控制输入端分配控制编号。
控制输入端 1：只要同时按住按钮 FX 和 D，直至显示屏中出现乐器数字接口控制编号并且第二个数字后面的小数点闪烁，您便可以调用编辑模式。现在，您便可通过向上和向下按钮选择一个其他的乐器数字接口控制编号。按下按钮 D，您便可以对所需的编号进行保存。小数点停止闪烁，TSM-432 恢复到正常工作状态。
控制输入端 2：同时按住按钮 FX 和 D，直至显示屏中出现乐器数字接口控制编号并且第二个数字后面的小数点闪烁。现在，您便可通过向上和向下按钮选择一个其他的控制编号。按下按钮 C，以便保存您的选择，并退出编辑模式。
对以下功能进行了分配：
| 名称 MIDI 控制编号 | 范围提示 | ||
| 静音 90 - | 63 = 关闭, | 64 - 127= 接通 | 此项功能仅通过乐器数字接口可用。 |
| FX-Loop 55 | 0 - 63 = | 关闭,64 - 127= 接通 | |
| FX串行 54 | 0 - 63 = | 并行,64 - 127= 串行 | |
| 单块效果器 | 640 63 | = 关闭,64 127= 接通 | |
| 噪声门限 63 | 0 - 63 = | 关闭,64 - 127= 接通 | |
| 声道 310 | -12 = 声道 | 1(放大器1A)13 37 = 声道 2(放大器 1B)38 - 63 = 声道 3(放大器 2A)64 - 87 = 声道 4(放大器 3A)88 112 = 声道 5(放大器 3A)113 - 127 = 声道 6(放大器 3B) | 为了对通过乐器数字接口指令,以其他控制器进行声道选择的过程加以简化,我们建议使用您易于记住的数值,例如:声道 1 = 10声道 2 = 30声道 3 = 50声道 4 = 80声道 5 = 100声道 6 = 120 |
| 电子管1/2 | 580 - 63 | = 关闭,64 - 127= 接通 | 如果仅激活了一对电子管,则您是无法将其关闭的。 |
| 电子管3/4 | 590 - 63 | = 关闭,64 - 127= 接通 | |
| 电子管5/6 | 600 - 63 | = 关闭,64 - 127= 接通 | |
| 前面板的亮度 | 880 127 | 0 = 最小亮度(关闭),127 = 最大亮度 | 通过常用的脚踏开关,您可以接通(最大亮度)和关闭照明装置,通过脚踏板您可以从最大亮度调暗至最小亮度。 |
开关或踏板 - 其区别是什么？
开关仅可以识别两种状态：关闭(0)和接通(127)。因此，您仅可借此在最低值和最高值之间进行选择。踏板则相反可以发送0至127之间的任何数值。但是，这并不意味着，您不可以通过踏板进行接通-其位于中间位置的下方，则表示关闭了其所分配的功能，其位于中间位置的上方，则表示已对其进行了接通。
10 AES（仅欧盟设备提供）
按照 1275/2008/EC 号条例，电气和电子设备必须配备一个节能装置，该装置会在设备停用一段时间后切断供电。对于 TriAmp Mark 3 而言，由 AES 承担这一任务，其可以通过扬声器插口旁边的微型开关进行激活和禁用。在交付状态下，AES 是被激活的 - 微型开关位于左侧。在该项设置中，如果放大器处于静止状态达到约 90 分钟，则其会自动关闭。只要放大器输入端添加了一个信号，则会恢复静止状态，并每次均重头计起（例如，如果弹奏一个短促的音调）。对此而言，一个低信号便已足够，并且 90 分钟将重头计起，直至其被关闭。如果 AES 已将放大器关闭，则可以通过关闭和重接电源/开启和待机开关重新对设备进行调试。
11 技术参数
通用电气数据
| 输出功率 最高可达150瓦 | |
| 最大功耗460瓦 | |
| 起动电流100V:27A,120V:26A,220至240V:23A | |
| 电源电压公差范围+/-10 | |
| 运行时的环境温度范围0°至+35°C | |
| 电源保险丝,100伏特250V/T5A | |
| 电源保险丝,120伏特250V/T5A | |
| 电源保险丝,220-230伏特250V/T2A | |
| 电源保险丝,240伏特250V/T2A | |
| 阳极保险丝T800mA | |
| 管式加热器保险丝TT15A(Schurter 7040.3210) | |
电子管
| 编号 | 商品编号 | 型号 | 产地 | 功能 | ||
| 1 | 94 | 40008 | 7025 | /E83CC(ECC83),高级 | 斯洛伐克 | 输入电子管(在所有声道中均激活) |
| 2 | 94 | 40001 | 12AX | 7A-C,可选。中国声道1B(前置放大器 | ||
| 3 | 94 | 40007 | ECC83,可选。斯洛伐克声道1A-1B(前置放大器输出端) | |||
| 4 | 94 | 40007 | ECC83,可选。斯洛伐克声道2A-2B-3A-3B(前置放大器) | |||
| 5 | 94 | 40007 | ECC83,可选。斯洛伐克声道2A-2B(前置放大器输出端) | |||
| 6 | 94 | 40007 | ECC83,可选。斯洛伐克声道3A(前置放大器输出端) | |||
| 7 | 94 | 40007 | ECC83,可选。斯洛伐克声道3B(前置放大器) | |||
| 8 | 94 | 40007 | ECC83,可选。斯洛伐克FX缓冲器(在所有声道中均激活) | |||
| 9 | 94 | 40007 | ECC83,可选。斯洛伐克功放驱动器(在所有声道中均激活) | |||
| 10 | 6000122 | EL34B-STR,可选。中国功放电子管1/2 | ||||
| 11 | 6000122 | EL34B-STR,可选。中国功放电子管1/2 | ||||
| 12 | 6000120 | 6L6GC-STR,可选。中国功放电子管3/4 | ||||
| 13 | 6000120 | 6L6GC-STR,可选。中国功放电子管3/4 | ||||
| 14 | 6000120 | 6L6GC-STR,可选。中国功放电子管5/6 | ||||
| 15 | 6000120 | 6L6GC-STR,可选。中国功放电子管5/6 | ||||
| 2x EL34 | 84瓦 | 34瓦 |
| 2x 6L6 | 72瓦 | 30瓦 |
| 4x 6L6 | 126瓦 | 93瓦 |
| 2x 6L6 + 2x EL34 | 132瓦 | 95瓦 |
| 4x 6L6 + 2x EL34(建议) | 145瓦 | 116瓦 |
*交付状态下
输入端
| 输入插口 | 6.3 mm插口(1/4°),非对称式 | |
| 阻抗 | 1 M-Ohm | |
| 最大输入等级/1 kHz(放大器1A) | 0 dBV | |
| 输入灵敏度/1 kHz(EQ切换至中间位置时,等级被调至为最大设置) | 效果器关闭 | 效果器接通 |
| 放大器1A:-33 dBV | 放大器1A:-37 dBV | |
| 放大器1B:-49 dBV | 放大器1B:-49 dBV | |
| 放大器2A:-56 dBV | 放大器2A:-56 dBV | |
| 放大器2B:-74 dBV | 放大器2B:-74 dBV | |
| 放大器3A:-76 dBV | 放大器3A:-76 dBV | |
| 放大器3B:-78 dBV | 放大器3B:-89 dBV | |
| FX-返回端-插口 | 6.3 mm 插口 (1/4"),非对称式 | |
| 阻抗 | 22 千欧姆 | |
| 最大等级 / 1 kHz | +14 dBV | |
| 灵敏度 / 1 kHz(主机切换至中间位置时,FX 等级被调至为最大设置) | -10 dB-开关禁用 | -10 dB-开关激活 |
| 0 dBV | -10 dBV | |
| 放大器电源输入插口 | 6.3 mm 插口 (1/4"),非对称式 |
| 阻抗 | 350 千欧姆 |
| 灵敏度 / 1 kHz(根据具体 声道) | +6 至 +10 dBV |
输出端
| Red Box DI 输出 | XLR,对称式 | |
| 阻抗 | 2 千欧姆 | |
| 输出等级 | 0 dBV(对称式) | |
| 最大输出等级 | +12 dBV | |
| FX 发送端-插口 | 6.3 mm 插口 (1/4"),非对称式 | |
| (最大音量,EQ 切换至中间位置) | -10 dB-开关禁用 | -10 dB-开关激活 |
| 阻抗 | 2.2 千欧姆 | 680 Ohm |
| 最大等级 / 1kHz | -2 dBV | +8 dBV |
| 放大器电源输出插口 | 6.3 mm 插口 (1/4"),非对称式 | |
| 最大等级 / 1 kHz | +20 dBV | |
MIDI
| 乐器数字接口输入 | 7针式(兼容5针式),20V直流电幻象 供电(150mA) |
| 乐器数字接口输出/直通 | 5针式 |
机械数据
| 尺寸(宽x高x深) | 740×393×254mm |
| 重量 | 22公斤/48.5磅 |
Hughes & Kettner® TECHNOLOGY OF TONE
Hughes & Kettner
Postfach 1509
66595 St. Wendel
Germany
Tel. +49 (0) 68 51 - 905 0
Fax +49 (0) 68 51 - 905 103
