BEDIENUNGSANLEITUNG TriAmp Mark 3 HUGHES & KETTNER

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Dieses Gerät entspricht der Schutzklasse 1 (Erdungsschutz). Bei Einsatz dieses Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Höhen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 60065 beachtet werden.

WARNUNG: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf dieses Gerät nicht Feuchtigkeit oder Regen ausgesetzt werden. Öffnen Sie das Gehäuse nicht – im Inneren gibt es keine Bauteile, die vom Benutzer wartbar sind. Die Wartung darf nur von einem qualifiziertem Kundendienst durchgeführt werden.

Dieses Symbol, wo immer es erscheint, warnt Sie vor gefährlicher, nicht isolierter Spannung im Gehäuse – Spannung, die möglicherweise eine Stromschlaggefahr darzustellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor außen zugänglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschluss-

klemme, die mit diesem Symbol versehen ist, darf nur mit konfektionierlem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genügt, oder mit Kabel, das von qualifiziertem Personal installiert wurde.

Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden

Unterlagen zu finden sind. Bitte lesen Sie das Handbuch.

Dieses Symbol, wo immer es erscheinl, sagt Ihnen: Vorsicht! Heiße Oberfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

• Bitte lesen Sie diese Anweisungen.
  • Bewahren Sie diese Anweisungen auf.
• Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerät und in dieser Anleitung.
• Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Stellen Sie das Gerät nicht in der Nähe von Wasser, Badewannen, Waschbecken, Küchenspülen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
• Stellen Sie keine Gefäße, wie Vasen, Gläser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.

- Die auf dem Gerät eingestellte Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung steht, konsultieren Sie bitte Ihren Händler oder den örtlichen Stromversorger.

- Um das Risiko eines Stromschlags zu verringern, muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungskabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Versuchen Sie nicht, die Sicherheitsaufgabe des geerdeten Steckers zu umgehen.

• Schützen Sie das Stromführungskabel vor Betreten und Quelschen, besonders in der Nähe der Stecker, Gerätesteckdosen – und dort, wo sie am Gerät austreten! Stromführungskabel sollten immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnitte und Anzeichen von Abnutzung, besonders in der Nähe des Steckers und an der Verbindung zum Gerät.
• Benutzen Sie niemals ein beschädigtes Stromführungskabel.
• Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
• Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.
• Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen dürfen nur von qualifiziertem Personal gewechselt werden.
• Alle Wartungsarbeiten sollten nur von qualifiziertem Personal ausgeführt werden. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.
• Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.
• Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
• Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.
• Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
• Beim Anschluss von Lautsprechern an dieses Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterschritten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
• Halten Sie das Gerät vom Sonnenlichtfern.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
• Verstopfen Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei denn, dass für angemessene Belüftung gesorgt wird.
• Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärml werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärmung benutzt wird.
• Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.
• Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden, das Gerät darf nicht bedeckt werden, es muss ein Freiraum von mindeslens 50 cm über dem Gerät gewährleistet sein.

• Das Gerät darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.

• Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendein Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.

• Dieses Gerät ist NICHT geeignet für eine Person oder Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedienen. Kinder unter 4 Jahren sollten stets von diesem Gerät fern gehalten werden.
• Es sollten keinerlei Gegenstände durch die Gehäuseschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies könnte zu einer Feuer- oder Stromschlaggefahr führen.
• Dieses Gerät ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies könnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Geräuschpegel kann zu einem dauerhaften Gehörverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehörschutz getragen werden.
• Der Hersteller gewährleislet die Sicherheit, Zuverlässigkeit und Leistung des Gerätes nur unter folgenden Vorausselzungen:
• Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführt.
• Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
• Das Gerät wird entsprechend der Bedienungsanleitung benutzt.

Vor Inbetriebnahme

• Vor der Inbetriebnahme diese Anleitung inklusive der Sicherheitshinweise bitte sorgfaltig durchlesen.
• Für Schäden am Gerät oder an anderen Geräten, die durch unsachgemäßen Betrieb entstehen, kann seitens des Herstellers keine Haftung übernommen werden.
• Vor dem Anschluss an das Stromnetz muss sichergestellt sein, dass der Power-Schalter und der Standby-Schalter ausgeschaltet sind und der angegebene Spannungswert auf der Rückseite des Gerätes mit der ortsüblichen Netzspannung übereinstimmt.
• Betreibe den Amp nie ohne angeschlossene Lautsprecherbox! Beachte hierbei die Impedanz der Lautsprecherbox und schließe sie immer an einen Speaker Out mit passender Impedanz an.
• Eine letzte Warnung noch, bevor du deinen Amp in Betrieb nimmst: Er ist laut, und hohe Lautstärken können Gehörschäden verursachen. Um laute und unwillkommene Überraschungen zu vermeiden, solltest du dir angewöhnen, den Master Volume Regler ganz herunterzudrehen, bevor du den Amp einschaltest!

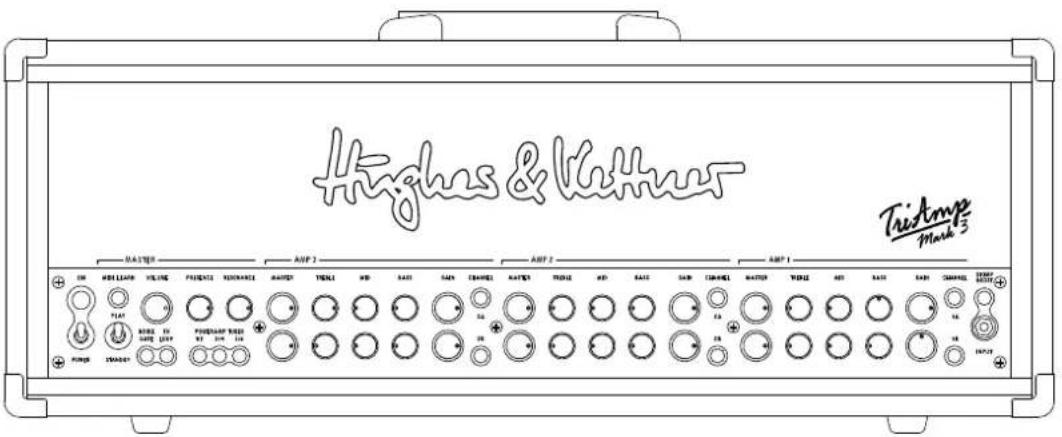

TriAmp _3 mark

Hughes & Kather TiAmp Mark 3 MAETER + - ON + - POWER + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FLEX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAX + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAM + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + - THY + - FAN + -

1 Vorwort 15
2 Quick Start....16
3 Bedienungsgrundlagen 16
4 Amps und Kanäle.... 17
5 Vorderseite 17
6 Rückseite.... 19
7 MIDI-Presets und MIDI-Setup 20
8 TSC ^TM -Tube Safety Control 22
9 TSM-432 - MIDI Board 23
10AES....24
11 Technische Daten....25

1 Vorwort

Von Anfang an war uns klar, dass die Weiterentwicklung des TriAmp MK II eine Herausforderung darstellen würde. Wir mussten etwas radikal Neues zu erschaffen, das wieder Maßstäbe in Klang, Leistung und Design setzt, ohne uns zu weit vom Original zu entfernen. Unsere In behielten deshalb jedes einzelne Detail bei, das den TriAmp MK II zur ersten Wahl für Gitarristen werden ließ, und gestalteten jedes einzelne Feature zukunftsweisend um. So schufen sie einen bahnbrechenden Amp wie ihn die Gitarrenwelt noch nicht gesehen hat: den TriAmp Mark 3.

Eine neue Ära in der Geschichte des Röhrensounds

Der TriAmp Mark 3 bietet nicht nur drei voneinander unabhängige Preamps mit je zwei Kanälen, sondern auch drei voneinander unabhängige Endstufen. Jedes der drei Endstufenröhrenpaare kann mit unterschiedlichen Röhren bestückt werden. Zudem lässt sich jedes Paar jedem der sechs Kanäle beliebig zuweisen – auch über MIDI. Aber damit nicht genug: man kann sogar jedem Kanal verschiedene Röhrenpaare zuweisen und somit die unterschiedlichen Endstufenröhrentypen mischen.

Für jeden der sechs Kanäle können Gain und Lautstärke separat eingestellt werden, jeder Kanal hat seinen eigenen 3-Band-EQ, sowie einen auf den jeweiligen Charakter zugeschnittenen Stomp-Boost. Es lassen sich auf Knopfdruck 12 unterschiedliche Grundsounds aufrufen. In Kombination mit den drei Endstufenröhrenpaaren, die ebenfalls per Knopfdruck wählbar sind, stehen dir 3x12=36 unterschiedliche Sounds bei 50 Watt Leistung zur Verfügung. Schaltest du ein zweites Röhrenpaar hinzu (und steigerst somit die Leistung auf bis zu 100 Watt), hast du noch mal 36 Optionen (Paar 1+2, Paar 1+3, Paar 2+3). Und mit dem dritten Röhrenpaar (das macht 150 Watt!) weitere 12! Summa summarum sind das 84 unterschiedliche Sounds.

Dabei bietet dir der TriAmp Mark 3 nicht nur klassische Sounds: Die Option, Kanäle und Endstufen in nie dagewesener Vielfalt zu kombinieren, ermöglicht dir die Gestaltung deiner eigenen neuen Sounds – den Sounds der Zukunft. Nie zuvor hat ein Amp solch eine inspirierende Soundvielfalt geboten.

TuiAmpe Mink MADE IN ESEMEASY SpeakerS RED BOX™ AE TSC™ MIDI MOISE GATE FX LOOP MASTER INSERT PAVEL Vol. Pedal Tuner or FX-Unit or Power Amp Guitar Cabinet Mixing Desk TSM-432

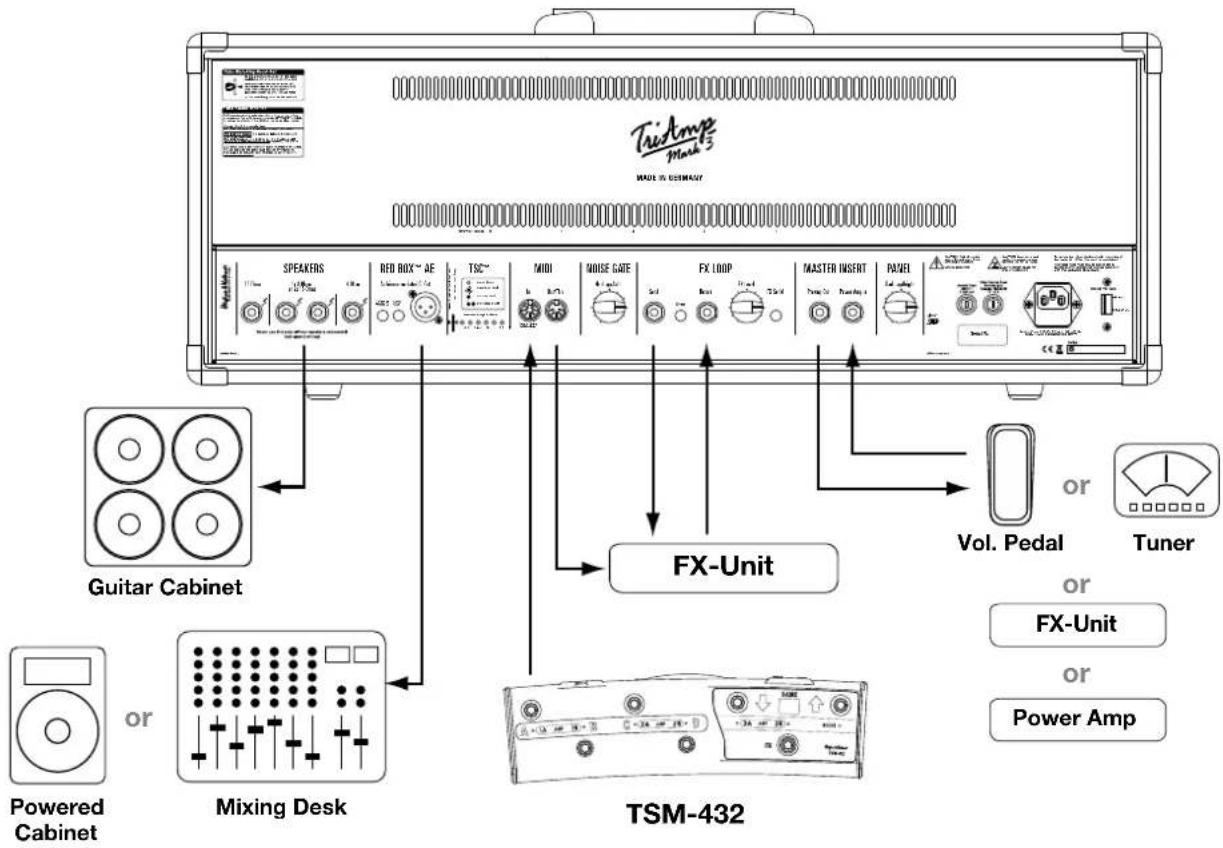

2 Quick Start

Mains In: Netzbuchse für das mitgelieferte Netzkabel (Mains Lead).

MIDI In: Verbinde diese Buchse mit dem MIDI Out des mitgelieferten TSM-432 oder des MIDI-Controllers deiner Wahl. Obwohl es sich hierbei um eine 7-polige Buchse handelt, kannst du jedes Standard-5-Pin-Kabel und jeden handelsüblichen MIDI-Controller verwenden. Die beiden zusätzlichen Pins (1 & 7) liefern die Phantomspeisung für das Hughes & Kettner TSM-432 MIDI-Board.

Speaker: Buchse zum Anschluss von Gitarren-Lautsprecherboxen. Wir empfehlen die auf unsere Amps abgestimmten Boxen der Hughes & Kettner Serien TM und TC.

AES: Die EU-Versionen des TriAmp Mark 3 verfügen über eine Energiesparfunktion namens AES (mehr hierzu erfährst du im Kapitel 10). Bei aktivierter AES (im Auslieferzustand), schaltet sich der TriAmp nach einer Ruhephase von ca. 90 Minuten automatisch aus. Diese Ruhephase wird zurückgesetzt und beginnt jedes Mal wieder von vorne, sobald am Eingang des Amps ein Signal anliegt.

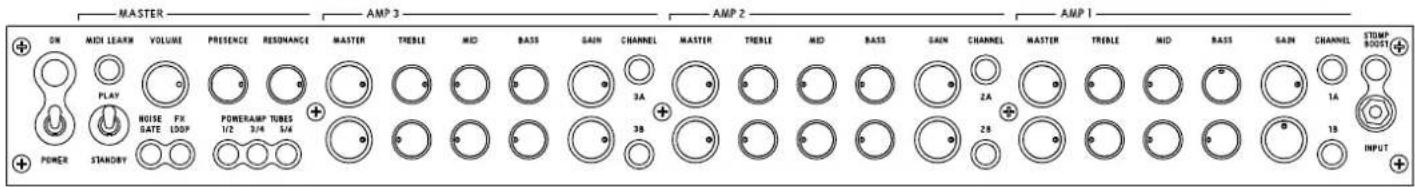

3 Bedienungsgrundlagen

Der TriAmp Mark 3 lässt sich kinderleicht bedienen:

• Die sechs unabhängigen Kanäle verfügen jeweils über einen identischen Satz Bedienelemente.
  • Die Position der jeweiligen Regler wirkt sich nur auf den entsprechenden Kanal aus.
  • Die Regler der Master-Sektion links auf der Vorderseite wirken sich auf alle Kanäle aus.

Die Stomp-Boost- und Power Amp Tubes-Tasten liegen nur einmal vor, sind aber für jeden der sechs Kanäle separat einstellbar. Ihre Einstellungen werden automatisch gespeichert, wenn du zwischen den Kanälen umschaltest. Wenn du zum Beispiel Kanal 1A mit einem Paar 6L6-Röhren und Stomp-Boost on spielst, wird diese Einstellung wieder aufgerufen, wenn du Kanal 1A erneut anwählst – und zwar solange, bis du diese Einstellungen änderst (noch mehr Optionen hast du mit MIDI-Presets – mehr hierzu findest du im Kapitel 7 „MIDI“).

Die Tasten dienen auch als LED-Anzeige des aktiven Kanals oder der aktivierten Funktion.

MASTER AMP 3 AMP 2 AMP 1 ON MIDI LEARN VOLUME PRESENCE RESIDANCE MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAI CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS GAIN CHANNEL MASTER TREBLE MID BASS

4 Amps und Kanäle

Die Kanäle des TriAmp Mark 3 bieten nicht einfach nur drei unterschiedliche Gain-Stufen. Jeder von ihnen repräsentiert eine eigene Sound-Ära. Unsere fortschrittliche Elektronik konfiguriert die verschiedenen Röhren der Vor- und Endstufen für jeden Kanal oder jedes MIDI-Preset neu. Damit holen wir jedes Quäntchen Sound aus der Röhrenschaltung heraus und verleihen dem TriAmp Mark 3 eine unglaubliche Klangvielfalt.

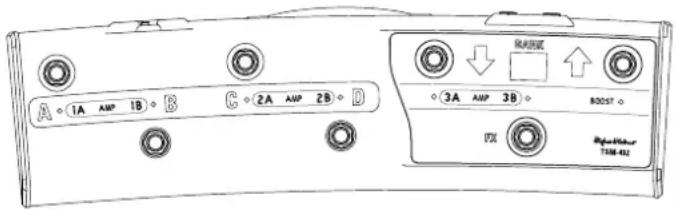

Die Kanäle können am Amp selbst oder mit dem mitgelieferten TSM-432 MIDI-Board angewählt werden. Schalte dazu das TSM-432 in den Stomp Box-Mode. Nun rufen die Schalter 1 bis 6 die jeweiligen Kanäle auf, während Schalter 7 sich um den Stomp-Boost kümmert (Der andere Modus des TSM-432, der Preset-Mode, bietet dir noch weitere Optionen. Mehr hierzu findest du ebenfalls im Kapitel „MIDI“).

4.1 Amp 1

Channel A: Perlender kalifornischer Clean-Sound aus den Fifties

Kanal 1A bietet die volle Pracht der großen amerikanischen Sounds.

Seine besondere Stärke ist der klassische, verzerrungsfreie Clean-Sound selbst bei hohem Gain – sein knackiger Twang lässt dich die Cowboystiefel aus dem Schrank holen. Aber lass dich nicht täuschen: Der Bassanteil von Kanal A ist mächtig, tight, und genügt selbst den Ansprüche der leidenschaftlichsten Tiefton-Fetischisten.

Hinweis: Kanal 1A arbeitet besonders gut mit zwei 6L6-Paaren.

Channel B: Glockiger britischer Clean-Sound der Sixties

Kanal 1B erzeugt einen amtlichen britischen Sound mit typisch schimmernden Höhen und äußerst subtiler harmonischer Verzerrung. Selbst bei niedrigem Gain verwöhnt 1B dich mit einem obertonreichen High-Mid-Spektrum.

Hinweis: Als Endstufe für Kanal 1B empfehlen wir ein Paar EL34-Röhren.

4.2 Amp 2

Channel A: Klassischer britischer Lead-Sound der Seventies

Kanal 2A liefert den heißen Overdrive-Sound, der so typisch ist für viele wegweisende klassische Rockproduktionen. Mit seinem offenen britischen Touch ist dieser Kanal ideal für messerscharfe Riffs und aggressive Rhythmusarbeit.

Hinweis: Für die typischen Sounds dieses Kanals wählst du am ein EL34-Röhrenpaar. Andererseits kann es sich auch durchaus lo, diesen Kanal mit einem (oder sogar zwei) Paar 6L6-Röhren zu nutzen.

Channel B: Fettester britischer Lead-Sound der Eighties

Das Spektrum von Kanal 2B reicht von düster und fett bis hin zu singendem, lang anhaltendem Sustain. Wie bekommen wir das hin? Dank seiner speziellen Schaltung verpasst Kanal 2B dem Sound eine ordentliche Klangspritze – genau die Verzerrung, die die alten Plexis bei Gitarristen so beliebt macht. Satt, laut und durchsetzungsstark und somit ideal für beidhändiges Tapping und brachiale Power-Chords.

Hinweis: Die richtige Wahl zum Antesten von Kanal 2B ist ein Paar EL34.

4.3. Amp 3

Channel A: Klassischer amerikanischer High-Gain-Sound der Nineties

Kanal 3A ist ehrlich und direkt – er reagiert sofort und äußerst sensibel auf subtile Änderungen der Anschlagstärke und den kleinsten Dreh am Volume-Regler der Gitarre. So bewahrt 3A unverfälscht den einzigartigen Sound deiner Gitarre für einen crispen und definierten Klang – ganz gleich, wie hoch der Gain-Regler aufgedreht ist.

Hinweis: Kanal 3A arbeitet besonders gut mit einer Kombination von je einem Paar EL34 und 6L6.

Channel B: Moderner High-Gain und noch viel mehr

Kanal 3B liefert gnadenlose High-Gain-Sounds, wie man sie noch nie erlebt hat. Drop-Tuning-Freunde und Bändiger von 7- und 8-Saiter-Gitarren werden von der gewaltigen, ungezähmten Verzerrung von 3B nicht genug bekommen können. Mit Stomp-Boost erhältst du ultimative Reaktionsgeschwindigkeit auf dein Spiel – als ob die Saiten eine Verlängerung deiner Finger wären. Kanal 3B sorgt dafür, dass deine Finger bei Riffs und Licks wie geschmiert übers Griffbrett gleiten.

Hinweis: Unbedingt ausprobieren: Kanal 3B mit beiden 6L6-Paaren – und dann die EL34 dazuschalten!

5 Vorderseite

5.1 Power und Standby

Power/On-Schalter: Aktiviert die Stromzufuhr in Stellung „On“. Der Amp leuchtet, und die Röhren werden für die kommenden Herausforderungen aufgeheizt.

Play/Standby-Schalter: Nach etwa 30 Aufwärmzeit kannst du von „Standby“ auf „Play“ schalten. Schon ist der Amp bereit zum Abrocken! Bei längeren Spielpausen bitte immer auf „Standby“ umschalten, damit die Röhren auf Betriebstemperatur bleiben. Dies verlängert ihre Lebensdauer.

5.2 Input und Stomp-Boost

Input: Instrumenteneingang, 1 M-Ohm, zum Anschluss der Gitarre mittels eines abgeschirmten Klinkenkabels.

Stomp-Boost: Der Stomp-Boost hebt bestimmte Frequenzbereiche deines Sounds ein wenig an. Je nach Kanal und Einstellungen kitzelt der Boost einen noch durchsetzungsfähigeren, sahnigeren oder ausdrucksstärkeren Sound heraus. Der Stomp-Boost ist zwischen Eingang und Vorstufe des TriAmp Mark 3 geschaltet und passend zum Charakter jedes Kanals maßgeschneidert – so funktioniert er wie sechs unterschiedliche externe Transistor-Boost-Pedale.

Das Besondere an der Schaltung ist: Der Stomp-Boost ist ein eigenes Modul auf einer eigenen Schaltplatine und wird durch eine echte Bypass-Schaltung eingeschleift.

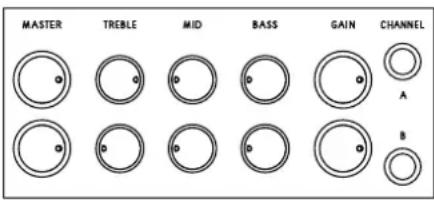

5.3 Die Kanal-Sektion

MASTER TREBLE MID BASS GAIN CHANNEL A B

Channel-Tasten: Hiermit lassen sich die Kanäle direkt anwählen.

Gain, Master: Gain bestimmt die Eingangsempfindlichkeit und damit die Sättigung des Vorverstärkers. In Kombination mit dem Stomp-Boost ist er das maßgebliche Werkzeug zur Soundgestaltung. Mit den jeweiligen Master-Reglern lassen sich die Pegel der einzelnen Kanäle einander anpassen.

Bass, Mid, Treble: Die Wirkung der Drei-Band-Klangregelung ist präzise auf den jeweiligen Kanal abgestimmt. Die Regler bearbeiten jeweils die Frequenzbereiche, die den charakteristischen Klang des betreffenden Kanals ausmachen.

Achtung: Es handelt sich um eine klassische, passive Klangregelung. Die Regler beeinflussen sich gegenseitig. Ist z.B. „Mid“ weit aufgedreht, zeigt „Bass“ weniger Wirkung als wenn „Mid“ abgedreht ist.

5.4 Die Master-Sektion

MASTER MIDI LEARN VOLUME PRESENCE RESONANCE

Volume: Der Master-Volume-Regler bestimmt die Gesamtlautstärke des TriAmp Mark 3. Mit diesem Regler hältst du die Macht über 150 Röhrenwalt zwischen Daumen und Zeigefinger. Bediene ihn mit Verstand, denn du kannst damit deine Bandkollegen ebenso verzücken, wie sie in den Wahnsinn treiben. Selbst wenn das Drehen an diesem Regler jede Menge Spaß garantiert, solltest du dich mäßigen nicht zu weit auf, sondern nur soweit, dass die Lautstärke deinem Gehör – und dem deiner Bandkollegen – nicht schadet.

Presence: Dieser Regler bestimmt harmonischen Obertönen. Je weiter er aufgedreht wird, desto „präsenter“ wirkt der Sound. Mit diesem Regler kannst du bei Bedarf dem Sound mehr Ausdruck und Durchsetzungskraft verleihen.

Resonance: Bei Mittelstellung des Reglers hört man das natürliche Resonanz-Verhalten zwischen dem TriAmp Mark 3 und der/den angeschlossenen Box(en). Durch Linksdrehung wird der Effekt der Boxen-Resonanz gedämpft, was deine Sounds noch weicher abgerundet. Durch Rechtsdrehung wird der Effekt verstärkt, was für heftigen Bass-Schub sorgt. Voll aufgedreht liefert dieser Regler markerschütternde Sub-Bass Frequenzen.

Tipp: Die Presence- und Resonance-Regler dienen auch als Master-Klangregelung und ermöglichen dir, deinen Gesamtsound an unterschiedliche Boxen und Räumlichkeiten anzupassen, ohne an der Klangregelung der einzelnen Kanäle etwas ändern zu müssen.

5.5 Power Amp Tubes

Diese drei unscheinbaren Tasten sind die Geheimwaffe des TriAmp Mark 3. Sie schlagen ein völlig neues Kapitel in der Geschichte der Röhrensounds auf. Jedes der drei Endstufenröhrenpaare ist jedem der sechs Kanäle frei zuweisbar – du musst nichts weiter tun, als einen Kanal anzuwählen und dann das (oder die) gewünschte(n) Röhrenpaar(e) aktivieren. Jedes der drei Endstufenröhrenpaare kann mit EL34 oder 6L6-Röhren bestückt werden. Dadurch können in jedem der drei Kanäle des TriAmp Mark 3 problemlos Röhren unterschiedlichen Klangcharakters gemischt werden. Zudem kann mithilfe von MIDI-Presets der selben Kanal mit unterschiedlichen Endstufenröhren genutzt werden – ganz einfach per Fußschalter (mehr über MIDI-Presets im Kapitel „MIDI“).

Dein TriAmp Mark 3 ermöglicht dir Sound-Eperimente, die bis dahin unmöglich waren. So kannst du zum Beispiel fürs dezente Intro eines Songs ein Paar 6L6 mit 50 Watt spielen, ein zweites Paar 6L6 für deine Riffs dazuschalten und – anstelle des Boosts – die EL34 Röhren dazuschalten, um dem Solo mehr Punch in den Mitten zu geben (bei bis zu 150 Watt). So hört man dich auch noch in der letzten Reihe!

Du kannst aber auch im selben Kanal vom britischen EL34-Sound zu typischen amerikanischen 6L6-Sound per Midi umschalten. Oder von chinesischen auf slowakische EL34 umschalten – ohne Röhren, Amp oder Kanäle wechseln zu müssen. Der TriAmp Mark 3 ist somit – unter anderem – der erste sechskanalige Röhrenvergleich-Apparat!

Hinweis: Es können noch weitere Endstufenröhren-Typ Mark 3 betrieben werden. Folgende Typen wurden von Hughes & Kettner getestet: KT77, KT66, KT88, 5881 WXT, 6550 A, 6CA7, 7581

5.6 FX-Loop

Das SmartLoop™ Effekt-Routing bietet parallele und serielle Einschleifmöglichkeiten externer Effektgeräte. Sein Status – ein/aus und parallel/seriell – wird für jeden Kanal und jedes MIDI-Preset gespeichert.

Reiß ihn

FX-Loop: Hiermit schaltest du den Effektweg ein oder aus. Mehr zu den Effektwegen erfährst du im Kapitel „Rückseite“.

den 5.7 Noise-Gate an generierten,

Das äußerst präzise IDB ^™ (Intelligent Dual Breakpoint) Noise-Gate misst simultan den Pegel an zwei Schlüsselstellen der Signalkette: dem Eingang und dem Vorverstärkerausgang. Aus diesen beiden Werten errechnet die IDB ^™ -Technologie das optimale Ansprechverhalten und regelt die Attack- und Threshold-Parameter automatisch.

Mit der Noise-Gate-Taste wird das IDB ^™ -Noise- ein/ausgeschaltet. Das aktivierte Noise-Gate greift ein und schaltet den Preamp stumm, sobald der Signalpegel unter eine bestimmte Schwelle sinkt – nerviges Rauschen ade! Das Gate bleibt solange zu, bis du deine Saiten wieder anschlägst. Und öffnet dann ohne jegliche Latenz. Mehr übers Noise-Gate erfährst du im nächsten Kapitel.

Red Box™ AE TSC MIDI NOISE GATE FX LOOP MASTER INSERT PANEL Dark switch 160 Bands 1st Bands or 2nd Bands 40 Bands Ambience installed FX Bar Power Ring Tube 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 105 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 108 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 109 108

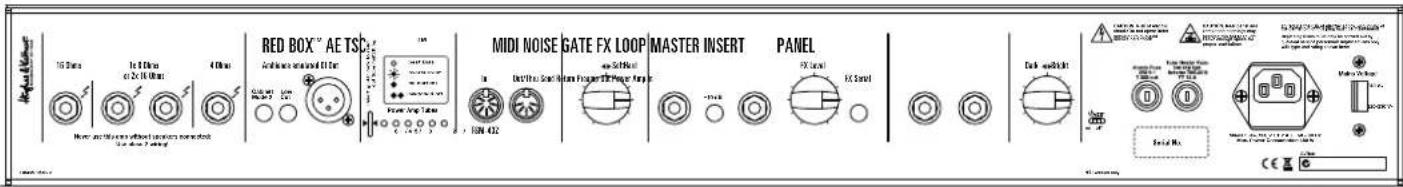

6 Rückseite

6.1 Speakers

Der TriAmp Mark 3 hat getrennte Ausgänge für alle Standard-Impedanzen. Es lassen sich entweder eine Box, eine 8 Ohm-Box oder eine bzw. zwei 16 Ohm-Boxen anschließen.

Niemals den Amp ohne angeschlossene Lautsprecher betreiben!

• Wenn zwei parallel verkabelte 8 Ohm-Boxen genutzt werden sollen, schließe sie am 4 Ohm-Ausgang. Betreibe niemals Boxen unterschiedlicher Impedanz an ein und demselben Ausgang!
• Sollen Boxen mit unterschiedlichen Impedanzen gleichzeitig betrieben werden, müssen sie entweder parallel oder seriell verkabelt an den geeigneten Ausgang angeschlossen werden. Mit dieser Formel lassen sich die Gesamtpimpedanz (R) zweier Boxen mit unterschiedlichen Impedanzen (R1, R2) errechnen.

Parallele Verkabelung: R = (R1 x R2) / (R1 + R2)

Ein Beispiel für eine 8 Ohm- und eine 16 Ohm-Box:

Üblich ist heute die parallele Verkabelung, aber wenn du eine Box mit einem seriell verkabelten Ausgang hast oder beschließt, deine Boxen seriell zu verkabeln, ist die Gesamtimpedanz die Summe der Impedanzen der Boxen:

Serielle Verkabelung: R = R1 + R2

Werden eine 4 Ohm- und eine 8 Ohm-Box seriell verkabelt, beträgt die Gesamtimpedanz also 12 Ohm.

Tipp: Die goldene Regel hierzu: die Impedanz der Boxen darf nie kleiner sein als die Impedanz des Ausgangs deines Amps. Für unsere Beispiele bedeutet dies: Die parallel verkabelten Boxen mit 5,33 Ohm Gesamtimpedanz werden an den 4 Ohm-Ausgang angeschlossen, die seriell verkabelten mit 12 Ohm Gesamtimpedanz an den 8 Ohm-Ausgang.

6.2 Red Box AE

Der TriAmp Mark 3 ist als erstes Hughes & Kettner Produkt mit der neuen Red Box mit Ambience Emulation (AE) ausgestattet. Seit Ende der Achtziger ist die Original Red Box der Industrie-Standard, um den Sound von Gitarrenverstärkern ohne Mikrofon abzunehmen. Ob Live oder im Studio – die Red Box überträgt den Sound in gleichbleibender Qualität. Übersprechen anderer Instrumente und

zeitraubendes Experimentieren mit Mikrofonpositionen gehören der Vergangenheit an.

Die Red Box AE ist die neueste Version der preisgekrönten DI-Box mit Speaker-Emulation und bietet einen schaltbaren Low-Cut-Filter sowie einen zweiten Boxen-Modus mit anders abgestimmter Klangcharakteristik. Die DSP-gesteuerte Ambience Emulation erzeugt eine authentische 4x12er Box-Raumfülle und eine ultradirekten Attack reinsten Röhrensounds, indem das Signal zwischen der Endstufe und dem Lautsprecherausgang abgegriffen wird. An der Red Box AE liegt ein Line-Signal an. Der Pegel des Line-Signals hängt vom Pegel der Endstufe ab – mit anderen Worten: Das Master-Volume regelt auch den Pegel dieses DI-Ausgangs.

I Hinweis: Leite das Signal der Red Box AE mit einem Mikrofonkabel ans Mischpult. Achte darauf, dass der XLR-Eingang des Mischpults auf Line eingestellt ist. Falls das Mischpult keine XLR-Eingänge hat oder die Eingänge nicht auf Line umgestellt werden können, brauchst du einen XLR auf Klinke-Adapter oder ein entsprechendes Kabel, wie du sie in jedem gut sortierten Fachgeschäft findest.

6.3 TSC

Hinweis: Wir haben ein ganzes Kapitel dieser Bedienungsanleitung dem Thema Tube Safety Control gewidmet. Mehr hierzu findest du im Kapitel „TSC“.

6.4 MIDI In und Out/Thru

MIDI ist ideal, um mithilfe von Program-Changes zwischen verschiedenen Sounds umzuschalten. Per Knopfdruck kannst du gleichzeitig den Kanal des Amps und das Effektprogramm deines externen Effektgeräts umschalten. So gehören Stepptänze auf deinem Pedal-Board der Vergangenheit an. Deshalb haben wir uns entschieden, MIDI als Standardprotokoll für sämtliche Schaltfunktionen des TriAmp Mark 3 zu verwenden und ihn mit einer Schnittstelle fürs beiliegende MIDI-Board TSM-432 versehen. Mehr über das MIDI-Board erfährst du im Kapitel „TSM-432“.

MIDI In: Der MIDI-Eingang des TriAmp Mark 3 ist 7-polig ausgelegt – man kann aber auch über ein Standard-5-Pin-Kabel jeden MIDI-Controller an diese Buchse anschließen. Die beiden zusätzlichen Pins liefern die Phantomspeisung für das beiliegende Hughes & Kettner TSM-432 MIDI-Board.

Achtung: Dem TSM-432 liegt ein 7-Pin-Kabel bei. Solltest du das Kabel verlieren und rasch Ersatz brauchen, tut es auch ein 5-Pin-Kabel. Allerdings brauchst du dann eine Stromversorgung. Dazu verfügt das TSM-432 über eine innovative Netzbuchse zum Anschluss eines beliebigen Gleich- oder Wechselstrom Netzteils, das zwischen 9 und 15 V Spannung liefert.

MIDI Out/Thru: Diese Buchse dient zur Weiterleitung der an der MIDI In-Buchse anliegenden Signale. Du kannst hier jedes externe MIDI-fähige Gerät anschließen, das zeitgleich mit dem TriAmp Mark 3 umgeschaltet werden soll.

Hinweis: Wir haben den unterschiedlichen MIDI-Funktionen des TriAmp Mark 3 ein ganzes Kapitel gewidmet. Mehr hierzu erfährst du im Kapitel „MIDI-Presets und MIDI-Setup“.

6.5 Noise-Gate Hard/Soft

Mit diesem Regler auf der Rückseite wird das Ansprechverhalten des Noise-Gates verändert. Je weiter du den Regler nach rechts drehst, desto sensibler reagiert das Noise-Gate. Je weiter du den Regler nach links drehst, desto härter greift das Noise-Gate ein und schneidet leise Signale und unerwünschtes Rauschen ab.

Tipp: Die 12-Uhr-Position ist die universale Einstellung des Noise-Gates. Wenn du das Noise-Gate als Stilmittel für schnelle Stakkato-Riffs bei hohem Gain-Pegel verwenden willst, drehe es weit nach links

6.6 FX-Loop

FX LOOP Sound Return -10 dB FX Level FX Serial

FX-Send: Verbinde diese Buchse mit dem Eingang deines Effektgeräts.

FX-Return: Verbinde diese Buchse mit dem Ausgang deines Effektgeräts.

-10 dB: Dieser Dämpfungsschalter ermöglicht es, den Signalpegel an für niedrige Pegel ausgelegte Effektgeräte anzupassen. Aktiviere ihn für Vorschalt-Effektgeräte, die normalerweise zwischen Gitarre und Amp angeschlossen werden (z.B. Verzerrer).

Level: Regelt den Pegel des im FX-Return ankommenden Signals.

FX-Serial: Hiermit schaltest du den Effektweg von seriell auf parallel um. Leuchtet dieser Schalter, ist der Effektweg im seriellen Modus.

Tipp: Im parallelen Modus kannst du mit FX-Level den wet/dry-Mix einstellen (Verhältnis von Effekt und purem Gitarrensignal). Du kannst zudem jedes Line-Signal zu FX-Return schleifen und mit FX-Level dem Preamp-Signal hinzumischen.

Wenn im seriellen Modus der FX-Send direkt mit dem FX-Return verkabelt wird, kann mit dem Level-Regler die Gesamtlautstärle des Preamp-Signals eingestellt werden, quasi wie ein zweiter Master-Volume- Regler, der mit ein-/ausschalten des FX-Loops bedient werden kann.

6.7 Master-Insert

Der TriAmp Mark 3 verfügt über einen zusätzlichen seriellen Loop, über den du die Masterlautstärke mithilfe eines Lautstärkepedals regeln kannst. Das Preamp-Signal wird am Preamp-Out abgegriffen und am Power-Amp-In wieder zurückget kannst über Preamp Out das Preamp-Signal auch an

andere Verstärker weiterleiten oder ein Stimmgerät daran anschließen. Der Preamp-Out ist immer aktiviert, so dass der Signalweg unbeeinflusst bleibt, wenn du hier etwas anschließt.

I Hinweis: Power-Amp-In ist eine geschaltete Buchse. Wenn du hier etwas anschließt, wird der interne Signalweg unterbrochen und es werden nur die an Power-Amp-In anliegenden Signale zur Endstufe weitergeleitet.

6.8 Panel

Hiermit regelst du die Helligkeit der Frontblendenbeleuchtung des TriAmp Mark 3. Du kannst diesen Regler auch über kontinuierliche MIDI-Steuerbefehle fernsteuern (Mehr hierzu erfährst du im Kapitel „MIDI“).

7 MIDI-Presets und MIDI-Setup

Du kannst jeden einzelnen Taster des TriAmp Mark 3 via MIDI fernsteuern und die Einstellungen in einem von 128 MIDI-Presets speichern. Über die entsprechende Program-Change-Nummer kann jedes Preset jederzeit aufgerufen werden – entweder mit einem beliebigen MIDI-Controller bzw. Sequenzer oder einer entsprechenden Software. Mit dem beiliegenden TSM-432 MIDI-Board kannst du entweder via MIDI die Kanäle umschalten und boosten (im Stomp-Box-Mode) oder eines der 128 Presets aufrufen, die in 32 Bänken mit jeweils 4 Presets gespeichert sind (im Preset-Mode). Im Auslieferzustand ist sowohl für den Amp als auch das beiliegende TSM-432 MIDI-Board MIDI-Kanal 1 voreingestellt, damit du direkt loslegen kannst. Später in diesem Kapitel zeigen wir dir, wie du die MIDI-Kanäle änderst.

Hinweis: Wir haben den Funktionen des beiliegenden TSM-432 MIDI-Boards ein ganzes Kapitel gewidmet – mehr hierzu erfährst du im Kapitel „TSM-432“.

7.1 MIDI-Preset erstellen und aufrufen

Was ist eigentlich der Unterschied zwischen einer Kanaleinstellung und einem MIDI-Preset?

Es gibt sechs Kanaleinstellungen, die automatisch im TriAmp Mark 3 gespeichert werden – du kannst sie aufrufen, indem du die Kanäle am Amp selbst anwählst oder dazu das TSM-432 im Stomp-Box-Mode verwendest. Du kannst allerdings auch je Kanälen und Endstufenröhren sowie den Ein-/Aus-Zustand von NoiseGate, Boost und FX-Loop in bis zu 128 MIDI-Presets speichern.

Wozu brauche ich MIDI-Presets?

Wenn du zwischen Sounds umschaltest, willst du oft nicht nur den Kanal, sondern gleichzeitig auch Boost, Noise-Gate sowie das Effektprogramm deines externen MIDI-Effektgeräts umschalten. Mit MIDI-Presets kannst du z.B. von einem Clean-Sound mit Chorus und Reverb umgehend zu einem Lead-Sound mit Delay, Boost und Noise-Gate umschalten.

Einzigartig am TriAmp Mark 3 ist, dass du auch die drei Sätze Endstufenröhren via MIDI sofort umschalten kannst. Stell dir vor, du spielst einen klassischen, cleanen Sixties-British-Pop-Sound mit einem Paar EL34 – und legst dann ein bisschen amerikanische Brillanz drüber, indem du einfach auf ein Paar 6L6 umschaltest. Oder du spielst einen modernen amerikanischen High-Gain-Sound mit beiden 6L6-Paaren und setzt noch eine Schippe drauf, indem du für einen aggressiven, mittenbetonten Punch ein Paar EL34 zuschaltest.

Lass deiner Kreativität freien Lauf! Oder genieße es, den TriAmp Mark 3 im Studio oder auf der Bühne komplett fernsteuern zu können. Und damit nicht genug: Mit einem MIDI-Clicktrack („Playback-Spur“) kannst du all deine Presets umschalten – sogar die Frontblendenbeleuchtung deines Amps, falls es auf der Bühne absolut dunkel sein soll. Damit wird der TriAmp Mark 3 zum ersten Röhrenverstärker, der in die Lightshow integriert werden kann.

Wie funktioniert das?

Die Programmierung des TriAmp Mark 3 ist sehr intuitiv. Willst du eine Konfiguration von Kanal, Boost on/off, Noise-Gate on/off, FX-Loop on/off und Endstufenröhren in einem Preset speichern, aktiviere einfach die Einstellungen mit den Tasten am Amp, schalte den Amp durch kurzes Drücken der MIDI-Learn-Taste scharf (Taste leuchtet) und drücke anschließend den Schalter deines MIDI-Boards, mit dem du diese Konfiguration aufrufen willst. Wenn die Learn-Taste erlischt, hat der TriAmp Mark 3 deine Einstellungen in einem der 128 internen Preset-Speicherplätze gespeichert und einer Programmnummer auf deinem MIDI-Board zugewiesen.

Empfängt der TriAmp Mark 3 nun einen Program-Change-Befehl über den gewählten MIDI-Kanal (siehe unten), blinkt Learn kurz, und der TriAmp ist entsprechend konfiguriert.

Übrigens: Solltest du den Programmiermodus ohne Speichern der aktuellen Einstellungen verlassen wollen, drücke einfach die Learn-Taste erneut (anstatt des MIDI-Board-Schalters).

Hinweis: Wenn du einen externen Effektprozessor benutzt, muss separat programmiert werden, denn die Learn-Funktion des TriAmp Mark 3 programmiert nur den Amp selbst (und keine externen Geräte). Das heißt: Wenn du mit Program-Change Nr. 1 an deinem MIDI-Board (oder dem TSM-432) einen Clean-Sound am TriAmp Mark 3 und einen Chorus/Reverb an deinen Effektprozessor aufrufen willst, muss das Effektgerät erst „lernen“, dass es bei Empfang von Program-Change Nr. 1 diesen Effekt aufrufen soll. Wie dies geht, entnehme bitte der Bedienungsanleitung deines Effektgerätes.

Tipp: Viele Effektgeräte bieten MIDI-Mapping. Damit kannst du dieselben Effekt-Presets unterschiedlichen Program-Change-Nummern zuweisen. Zum Beispiel Programm 1 für Effekt-Preset 4, Programm 2 für Effekt-Preset 16 und Programm 3 wieder für Effekt-Preset 4.

7.2 Auswahl des MIDI-Kanals / Omni-Mode

MIDI bietet 16 Kanäle zum Steuern von bis zu 16 unterschiedlichen Geräten mit einem MIDI-Controller. Dies ist vor allem im Studio oder für Keyboarder nützlich. Bei einem Gitarrenamp mit einem FX-Setup jedoch dürfte ein Kanal für die meisten Fälle reichen. Dabei muss am MIDI-Slave (also der Amp) derselbe MIDI-Kanal ausgewählt werden wie am MIDI-Master (dem MIDI-Board), sonst reagiert der Amp nicht oder nicht richtig.

Im Auslieferzustand ist beim TriAmp Mark 3 und beim TSM-432 Kanal 1 ausgewählt und der Omni-Mode aktiviert. Omni bedeutet, der Amp reagiert auf alle Befehle über alle 16 MIDI-Kanäle. Wenn du den TriAmp Mark 3 in einer größeren MIDI-Umgebung mit mehreren Geräten verwendest, solltest du den Omni-Mode deaktivieren und einen passenden MIDI-Kanal einstellen.

Um Kanäle und den Omni-Mode zu ändern, gelangst du wie folgt in das MIDI-Setup:

Stelle den Standby-Schalter von Play auf Standby, bevor du das MIDI-Setup aufrufst.

Halte die Noise-Gate- und FX-Loop-Tasten gleichzeitig drei Sekunden lang gedrückt, um das MIDI-Setup aufzurufen.

Die Learn-Taste blinkt und zeigt dadurch an, dass bestimmte Programmierfunktionen den folgenden Tasten zugewiesen sind (wenn du das MIDI-Setup nun verlassen willst, drücke drei Sekunden lang Learn – die Taste erlischt,

deine Änderung werden gespeichert und der Amp geht in den Standard-Betriebsmodus zurück):

• Die Noise-Gate-Taste zeigt nun den Status des MIDI-Omni-Mode an und schaltet diesen ein und aus. Leuchtet die Noise-Gate-Taste, ist der Omni-Mode aktiviert (Auslieferzustand, Empfang auf allen MIDI-Kanälen). Drücke die Noise-Gaste-Taste, wenn du den Omni-Mode deaktivieren willst (Empfang auf einem bestimmten MIDI-Kanal).
• Nun kannst du mit FX-Loop in Einserschritten auf den nächsten MIDI-Kanal umschalten.
• Mit 5/6 wiederum bewegst du dich in Einserschritten durch die MIDI-Kanäle zurück.
• Die vier FX-Loop- und Power Amp Tube-Tasten zeigen den MIDI-Kanal als binären Code wie folgt an:

Ein Factory-Reset, also das Zurücksetzen auf die Werkseinstellungen ist selten nötig. Dennoch solltest du diesem Kapitel erhöhte Aufmerksamkeit schenken, damit deine MIDI-Presets nicht versehentlich gelöscht werden.

Ein Factory-Reset kann zum Beispiel nötig sein, wenn die MIDI-Kommunikation nicht mehr funktioniert und du dir über die Einstellungen von MIDI-Kanal und Omni-Mode unsicher bist. Der Factory-Reset setzt den MIDI-Kanal auf 1 zurück und aktiviert den Omni-Mode.

Der Factory-Reset wird ausgelöst, indem du beim Einschalten des Amps die Tasten Learn und Boost gleichzeitig gedrückt hältst.

Vorsicht: Diese Prozedur ist für den Notfall gedacht. Alle gespeicherten Einstellungen inklusive der 128 MIDI-Presets gehen dabei verloren!

TSC™ sorgt für eine höhere technische Stabilität sowie ein längeres Leben der Endstufenröhren, indem der Ruhestrom permanent automatisch angepasst wird. So ist ein optimaler Sound garantiert und duk ganz auf die anderen Features deines Amps konzentrieren. Es lassen sich zudem Röhren einfach, schnell und sicher austauschen, denn TSC™ übernimmt das mühselige Anpassen des Ruhestroms vollautomatisch. Dies ist nicht nur im Fall eines Defekts äußerst hilfreich, sondern auch bei der Beurteilung von Röhren verschiedener Hersteller oder verschiedenen Typs.

Achtung: Bei Austausch der Röhren durch einen andern Röhrentyp (z.B. EL34 durch KT88) wird empfohlen einen Reset des TSC-Moduls durchzuführen:

• Bei ausgeschaltetem Gerät den Standby-Schalter in Stellung Play bringen
• Gerät einschalten
• Mindestens drei Minuten warten

Diese Technik kann aber noch mehr: Mithilfe der sechs LEDs in der TSC-Sektion auf der Rückseite lassen sich die Betriebszustände der Röhren ablesen. Jede LED ist der entsprechend positionierten Endstufenröhre zugeordnet. TSC™ informiert aber nicht nur über den Betriebszustand der Röhre, sondern ist auch in der Lage, eine Fehlerdiagnose durchzuführen und gegebenenfalls defekte Röhren abzuschalten, um einen Ausfall des Amps zu vermeiden. Zudem kannst du unter Verwendung eines Plektrums mithilfe der TSC™-LEDs die Kennlinien der Röhren auslesen (siehe 8.2).

8.1 Automatische Statusanzeige

Dauerleuchten aller LEDs

Solange der Amp sich im Standbymodus befindet, leuchten alle LEDs. Schaltest du den Standby-Schalter auf Play, erlöschen die LEDs nach einigen Sekunden. Leuchten alle LEDs weiterhin, ist wahrscheinlich die Anodensicherung defekt und muss ausgetauscht werden. Die Anodensicherung kann trotz TSC ^™ durchbrennen, wenn eine Röhre bereits vor dem Einschalten des Amps defekt ist, und TSC ^™ keine Zeit bleibt, (nach Aufwärmen der Röhren) den Ruhestrom zu messen und die defekte Röhre abzuschalten.

Keine LED leuchtet

Die Endstufenröhren funktionieren fehlerfrei.

Dauerleuchten einer LED

Falls nur eine LED leuchtet, erzeugt die betreffende Röhre Unterstrom und wurde abgeschaltet. Falls die LED nach einigen Minuten nicht erlischt, muss die betreffende Röhre ausgetauscht werden.

Dauerleuchten von zwei/vier LEDs

Entweder erzeugen die betreffenden Röhren Unterstrom und müssten ausgetauscht werden, oder das entsprechende Röhrenpaar ist inaktiv (d.h. die entsprechende Power Amp Tube-Taste an der Vorderseite ist ausgeschaltet).

Eine LED blinkt, die nebenan leuchtet

Die der blinkenden LED entsprechende Röhre erzeugt Überstrom und wurde abgeschaltet. Die Röhre muss ausgetauscht werden. Da das beste Sound-Ergebnis in den Endstufen des TriAmp Mark 3 immer nur aus einem gemeinsam arbeitenden Röhrenpaar erzielt wird, wird die entsprechende zweite Röhre mit abgeschaltet (durch Dauerleuchten der LED angezeigt), damit die anderen Röhrenpaare ohne Soundverlust weiterarbeiten können. Du brauchst also die zweite Röhre des Paares (die der dauerleuchtenden LED entspricht) nicht auszutauschen, da sie einwandfrei funktioniert.

annst dich voll und

So kann das intelligente TSC deinen Gig retten, denn wenn in einem konventionellen Amp eine Röhre ausfällt, spricht dessen Sicherung an, und kann erst nach Austausch von Röhre und Sicherung wiederverwendet werden. Dank TSC kann der TriAmp Mark 3 jedoch völlig unbedenklich weiter betrieben werden.

Sei dir jedoch klar darüber, dass das Abschalten eines Röhrenpaares die Leistung des Amps reduziert. Zudem wirst du Kanäle und MIDI-Presets, die nur das betreffende Röhrenpaar verwenden, auf ein anderes Röhrenpaar umschalten müssen. Vergiss also nicht, nach dem Gig die defekte Röhre umgehend austauschen zu lassen.

8.2 Manuelles Auslesen

TSC ^™ erlaubt das Auslesen der Kennlinien – somit kannst du prüfen, ob die drei Röhrenpaare der Endstufe optimal aufeinander abgestimmt sind. Dazu steckst du einfach dein Plektrum in den dafür vorgesehenen Schlitz neben den LEDs. Hierfür muss der Amp eingeschaltet sein (nicht auf Standby!). Alle LEDs blinken mehrmals. Die Anzahl der Blinkzeichen jeder LED gibt nun Aufschluss über die Kennlinie sowie den Ruhestrom der entsprechenden Röhre.

Dabei sollte die Anzahl der Blinkzeichen der LEDs eines Röhrenpaares (1/2, 3/4, 4/5) nicht um mehr als 4 Blinkzeichen voneinander abweichen. Nur dann kann TSC den optimalen Sound garantieren. Bei einer höheren Abweichung empfehlen wir, das alte Röhrenpaar durch ein Paar gematchter Röhren zu ersetzen. Dies ist allerdings bl klanglicher Sicht in Betracht zu ziehen – technisch hingegen ergeben sich keine Nachteile. Aber optimal gematchte Röhren, also Röhren mit gleicher Kennlinie, klingen einfach besser!

Achtung: TSC™ kümmert sich auch ums Ein- und Ausschalten der jeweiligen Röhrenpaare. Wenn du dich also nur für ein Röhrenpaar entschieden hast, zeigt TSC an, dass vier Röhren (d.h. die beiden nicht verwendeten Röhrenpaare) ausgeschaltet sind. Die LEDs zeigen nur den korrekten Sta

tus an, wenn der Amp inaktiv ist. Während du spielst, können die LEDs hin und wieder blinken, was jedoch keine Hinweise zum Zustand von Amp oder Röhren gibt. Falls du nur eine Röhre eines Röhrenpaars ersetzt, achte bitte darauf, dass die Kennlinie der Austauschröhre der ihres Gegenparts entspricht. Austauschröhren sind im Fachhandel erhältlich

Vorsicht: Der Austausch von Röhren sollte durch technisch qualifiziertes Fachpersonal erfolgen.

9 TSM-432 – das mitgelieferte MIDI-Board

A ◦ 1A AMP 1B ◦ B C ◦ 2A AMP 2B ◦ D 3A AMP 3B ◦ 8000T ◦ VCC Rigustikaur 728-42

Das TSM-432 MIDI-Board ist eine Weiterentwicklung des FSM-432, das du vielleicht schon vom Hughes & Kettner SwitchBlade, CoreBlade oder GrandMeister kennst. Wenn du ein FSM-432 besitzt, kannst du damit auch die Presets des TriAmp Mark 3 anwählen, falls dein TSM-432 einmal nicht zur Verfügung stehen sollte.

Das TSM-432 ist spezifisch auf den TriAmp Mark 3 zugeschnitten und bietet zwei Modi: den Stomp-Box-Mode und den Preset-Mode. Im Stomp-Box-Mode kannst du mit den Tasten des TSM-432 die sechs Kanäle des Amps anwählen und den Stomp-Boost aktivieren. Im Preset-Mode des TSM-432 stehen dir 128 MIDI-Presets zur Verfügung. Wir empfehlen, mit dem Stomp-Box-Mode zu beginnen, um den TriAmp Mark 3 erst mal kennenzulernen, bevor du dich im Preset-Mode in die weite Welt der unbegrenzten Möglichkeiten wagst.

9.1 Anschlüsse

Das TSM-432 benötigt kein separates Netzteil, da es über die 7-polige MIDI In-Buchse des TriAmp Mark 3 mit Phantomspeisung versorgt wird. Ist das TSM-432 korrekt angeschlossen, durchläuft es beim Einschalten des TriAmp Mark 3 folgende Startsequenz: Im Display erscheint die Versionsnummer und alle LED blinken nacheinander von links nach rechts auf. Danach erscheint im Display die „1“, wenn das TSM-432 im Preset-Mode ist oder „Sb“, wenn es im Stomp-Box-Mode ist. In Fällen leuchtet die LED unter der Taste A.

MIDI Out: Verbinde diese Buchse mithilfe des beiliegenden 7-Pin-Kabels mit der MIDI-In-Buchse des TriAmp Mark 3. Falls du ein Standard-5-Pin-Kabel verwendest, beachte bitte den Abschnitt „Stromversorgung“ weiter unten.

MIDI In: Um den TriAmp Mark 3 mit dem TSM-432 zu bedienen, brauchst du die MIDI-In-Buchse nicht unbedingt. Du kannst hier andere MIDI-Geräte ans TSM-432 anschließen. Dadurch wird das TSM-432 zu einem echten MIDI-Merger, der die MIDI-Nachrichten vom MIDI-In zum MIDI-Out überträgt.

Kabel verwenden willst, brauchst du ein Netzteil. Um möglichst große Unabhängigkeit zu ermöglichen, verfügt das TSM-432 über eine innovative Netzbuchse zum Anschluss eines beliebigen Gleich- oder Wechselstrom-Netzteils, das zwischen 9 und 15 Volt Spannung und mindestens 250 mA liefert.

Controller Inputs 1 und 2: An diese beiden Klinkenbuchsen kannst du Fußschalter und/oder Pedaleffekte anschließen und damit weitere Funktionen des TriAmp Mark 3 steuern. Mit einem Fußschalter kannst du sämtliche Tasten des Amps fernsteuern und die Frontblendenbeleuchtung ein- oder ausschalten. Mit einem Pedaleffekt kannst du sogar die Helligkeit der Beleuchtung dimmen. Das mag dem einen oder anderen als Gimmick erscheinen, aber wir bekamen entsprechende Anfragen von TriAmp-Nutzern ... und da dachten wir uns: „Warum eigentlich nicht?“

Wie du den diversen Steuereingängen Funktionen zuweist, wird weiter unten erklärt (Abschnitt 9.4 Control 1 und 2 zuweisen). Im Auslieferungszustand schaltet Control 1 das Noise-Gate und Control 2 den FX-Loop ein oder aus.

9.2 Stomp-Box-Mode

Mit dem Schiebeschalter über den MIDI-Anschlüssen auf der Rückseite des TSM-432 kannst du zwischen Preset-Mode und Stomp-Box-Mode umschalten. Stellst du den Schiebeschalter auf Stomp-Box-Mode, erscheint im Display „Sb“.

Im Stomp-Box-Mode sind die sechs Tasten (1A, 1B, 2A, 2B, 3A und 3B) den sechs Kanälen des TriAmp Mark 3 zugewiesen. Die Tasten sind am TSM-432 entsprechend beschriftet: 1, 2 und 3 für die drei Preamps, A/B für die beiden Kanäle. Zusätzlich und unabhängig davon kannst du mit einer weiteren Taste den Stomp-Boost aktivieren oder deaktivieren.

Hinweis: Die den entsprechenden Tasten zugewiesenen LEDs zeigen nicht immer den angewählten Kanal und den Stomp-Boost-Status an. Wenn du am Amp selbst einen anderen Kanal anwählst oder den Boost aktivierst, erkennt das TSM-432 die Änderungen nicht.

Tipp: Du kannst vom Preset-Mode aus schnell in den Stomp-Box-Mode wechseln, indem du die Tasten FX und B gedrückt hältst. Wiederhole diese Prozedur, um wieder in den Preset-Mode zu gelangen. Diese Funktion ist temporär: Sobald das TSM-432 ausgeschaltet wird, fährt es beim nächsten Einschalten im per Schiebeschalter ausgewählten Modus hoch.

den3 Preset-Mode

Im Preset-Mode stehen dir die 128 MIDI-Presets des TriAmp Mark 3 zur Verfügung. Außerdem kannst du mit FX den FX-Loop aktivieren oder deaktivieren ohne dafür ein neues Preset zu programmieren. Mehr hierzu erfährst du im Kapitel „MIDI-Presets und MIDI-Setup“.

Preset-Tasten A, B, C und D: Hiermit aktivierst du eines der vier Presets innerhalb der aktuell angewählten Bank. Die den jeweiligen Tasten A, B, C und D zugewiesenen LEDs zeigen das aktive Preset an.

Bank Up/Down: Im Display des TSM-432 wird die Nummer der aktuell angewählten Bank angezeigt. Um ein Preset einer anderen Bank aufzurufen, musst du zuvor die entsprechende Bank mit den Up-

Stromversorgung (Power Supply): Wenn du ein StandundrDbwn5TastEnianwählen. Währenddessen kannst du weiterhin im

aktuellen Preset spielen, denn solange die Bank-Nummer im Display des TSM-432 blinkt, ist die neue Bank nicht aktiviert. Dies geschieht erst, wenn du anschließend ein Preset darin aufrufst, indem du A, B, C oder D drückst. Anders hingegen ist es im Direct-Mode.

Direct-Mode: Im Direct-Mode kannst du über Bank Up/Down direkt ein neues Preset aufrufen. Im Direct-Mode wartet das TSM-432 nicht auf deine Eingabe – sprich: das Drücken von Taste A, B, C oder D – sondern schaltet direkt um, z.B. von Preset B in Bank 16 auf Preset B in Bank 17 (Up) oder Bank 15 (Down).

Den Direct-Mode aktivierst du wie folgt:

- Halte die FX-Taste gedrückt und drücke Preset A.

- Lass zuerst Preset Alos, dann FX. Der Dezimalp leuchtet.

Mit derselben Prozedur kannst du den Direct-Mode wieder deaktivieren.

Hinweis: Auch der Direct-Mode ist temporär. Sobald das TSM-432 ausgeschaltet wird, fährt es beim nächsten Einschalten im Standard-Mode hoch.

Hinweis: Die den entsprechenden Tasten zugewiesenen LEDs zeigen nicht immer den angewählten Kanal und den Stomp-Boost-Status an. Wenn du am Amp selbst einen anderen Kanal anwählst oder den Boost aktivierst, erkennt das TSM-432 die Änderungen nicht.

9.4 Control 1 und 2 zuweisen

Den beiden Control-Eingängen kannst du wie folgt Control-Nummern zuweisen.

Control 1: Rufe den Editier-Modus auf, indem du die Tasten FX und D solange gleichzeitig gedrückt hältst, bis im Display die Midi-Control-Nummer erscheint und der Punkt hinter der zweiten Ziffer blinkt. Nun kannst du mit den Tasten Up und Down eine andere Nummer anwählen. Die gewünschte Nummer speicherst du, indem du Taste D drückst. Der Punkt hört auf zu blinken und das TSM-432 fährt in den normalen Betriebszustand zurück.

Control 2: Halte die Tasten FX und C solange gleichzeitig gedrückt, bis im Display die Midi-Control-Nummer erscheint und der Punkt hinter der zweiten Ziffer blinkt. Nun kannst du mit den Tasten Up und Down eine andere Control-Nummer anwählen. Drücke Taste C, um deine Wahl zu speichern und den Editier-Modus zu verlassen.

Folgende Funktionen können zugewiesen werden:

Name Midi-	Control-Nummer	Bereich Hinweis
Mute 90 – 63	= aus, 64 – 127	= ein Diese Funktion ist nur	über MIDI verfügbar.
FX-Loop 550 –	63 = aus, 64 –	127 = ein
FX-Serial 540 –	63 = parallel,	64 – 127 = seriell
Stomp-Boost	64	0 – 63 = aus, 64 – 127 = ein
Noise-Gate	630 – 63 = aus, 64 – 127 = ein
Kanälepunkt im	310 – 12 = Kanal 1 (Amp 1A)Displa	13 – 37 = Kanal 2 (Amp 1B)38 – 63 = Kanal 3 (Amp 2A)64 – 87 = Kanal 4 (Amp 3A)88 – 112 = Kanal 5 (Amp 3A)113 – 127 = Kanal 6 (Amp 3B)	Um dir die Anwahl von Kanälen über MIDI-Befehle mit anderen Controllern zu vereinfachen, empfehlen wir, Werte zu verwenden, die du dir leicht merken kannst, z. B.:Kanal 1 = 10Kanal 2 = 30Kanal 3 = 50Kanal 4 = 80Kanal 5 = 100Kanal 6 = 120
Röhren 1/2	580 – 63 = aus, 64 – 127 = ein Wenn nur ein		Röhrenpaar aktiv ist, kannst du es nicht ausschalten.
Röhren 3/4	590 – 63 = aus, 64 – 127 = ein
Röhren 5/6	60	0 – 63 = aus, 64 – 127 = ein
Helligkeit der Frontblende	88	0 – 127, 0 = min (aus), 127 = max	Mit einem normalen Fußschalter kannst du die Beleuchtung ein- (größte Helligkeit) und ausschalten, mit einem Fußpedalkannst du sie von max. zu min. dimmen.
Midi-Control-

Schalter oder Pedal – was ist der Unterschied?

Ein Schalter kennt nur zwei Zustände: aus (0) und ein (127). Somit hast du hiermit nur die Wahl zwischen dem kleinsten und höchsten Wert. Ein Pedal hingegen kann jeden Wert zwischen 0 und 127 senden. Das bedeutet jedoch nicht, dass du mit einem Pedal nicht auch schalten kannst – befindet es sich unterhalb der mittleren Position, schaltet es die zugewiesene Funktion aus, befindet es sich darüber, schaltet es sie ein.

10 AES (nur bei EU-Geräten)

Gemäß Verordnung Nr. 1275/2008/EG müssen elektrische und elektronische Geräte mit einer Energiespar-Vorrichtung versehen werden, die das Gerät nach einer bestimmten Zeit der Nichtbenutzung abschaltet. Diese Aufgabe übernimmt beim TriAmp Mark 3 das AES, das über den Minischalter neben der Speaker-Buchse aktiviert und deaktiviert werden kann. Im Auslieferzustand ist das AES aktiviert – der Minischalter steht links. In dieser Einstellung schaltet sich der Amp nach einer Ruhephase von ca. 90 Minuten selbsttätig aus. Die Ruhephase wird zurückgesetzt und beginnt jedes Mal wieder von vorne, sobald am Eingang des Amps ein Signal anliegt (z.B. wenn ein kurzer Ton gespielt wird). Ein niedriges Signal reicht dazu bereits aus, und die 90 Minuten bis zum Abschalten beginnen von vorne. Hat AES den Amp ausgeschaltet, kann er durch Aus- und wieder Einschalten des Power/On- bzw. Standby-Schalters erneut in Betrieb genommen werden.

11 Technische Daten

Allgemeine elektrische Daten

Ausgangsleistung Bis zu 150 Watt
Maximale Leistungsaufnahme 460 Watt
Einschaltstrom 100 V: 27 A, 120 V: 26 A, 220-240 V: 23 A
Netzspannungs-Toleranzbereich +/-10%
Umgebungstemperaturbereich im Betrieb	0° bis +35°C
Netzsicherung, 100 Volt 250 V / T 5 A
Netzsicherung, 120 Volt 250 V / T 5 A
Netzsicherung, 220-230 Volt 250 V / T 2 A
Netzsicherung, 240 Volt 250 V / T 2 A
Anodensicherung T 800 mA
Sicherung der Röhrenheizung TT 15 A (Schurter 7040.3210)

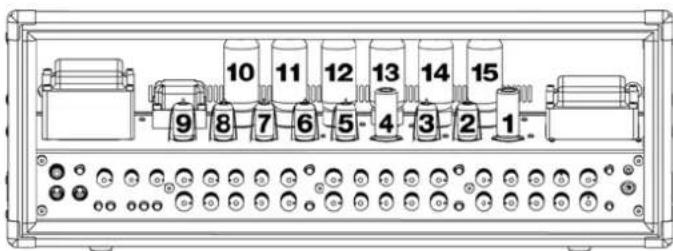

Röhren

Nr.	Art.-Nr.	Typ	Herkunft	Funktion
1	9440008	7025/E83CC (ECC83), High-Grade	Slowakei	Eingangsröhre (in allen Kanälen aktiv)
2	9440001	12AX7A-C, select.	China	Kanal 1B (Preamp)
3	9440007	ECC83, select.	Slowakei	Kanal 1A-1B (Preamp Output)
4	9440007	ECC83, select.	Slowakei	Kanal 2A-2B-3A-3B (Preamp)
5	9440007	ECC83, select.	Slowakei	Kanal 2A-2B (Preamp Output)
6	9440007	ECC83, select.	Slowakei	Kanal 3A (Preamp Output)
7	9440007	ECC83, select.	Slowakei	Kanal 3B (Preamp)
8	9440007	ECC83, select.	Slowakei	FX Buffer (in allen Kanälen aktiv)
9	9440007	ECC83, select.	Slowakei	Endstufentreiber (in allen Kanälen aktiv)
10	6000122	EL34B-STR, select.	China	Endstufenröhren 1/2
11	6000122	EL34B-STR, select.	China	Endstufenröhren 1/2
12	6000120	6L6GC-STR, select.	China	Endstufenröhren 3/4
13	6000120	6L6GC-STR, select.	China	Endstufenröhren 3/4
14	6000120	6L6GC-STR, select.	China	Endstufenröhren 5/6
15	6000120	6L6GC-STR, select.	China	Endstufenröhren 5/6

10 11 12 13 14 15 9 8 7 6 5 4 3 2 1

Endstufenröhren* / Ausgangsleistung	8 Ohm / THD=10%	8 Ohm / THD=5%
2x EL34	84 Watt	34 Watt
2x 6L6	72 Watt	30 Watt
4x 6L6	126 Watt	93 Watt
2x 6L6 + 2x EL34	132 Watt	95 Watt
4x 6L6 + 2x EL34 (empfohlen)	145 Watt	116 Watt

*im Auslieferungszustand

Eingänge

Input-Buchse	6,3 mm Klinke (1/4"), unsymmetrisch
Impedanz	1 M-Ohm
Maximaler Eingangspegel / 1 kHz(Amp 1A)	0 dBV
Eingangsempfindlichkeit / 1 kHz(EQ in Mittelstellung, Pegel in Maximalstellung)	Boost aus	Boost ein
	Amp 1A: -33 dBV	Amp 1A: -37 dBV
	Amp 1B: -49 dBV	Amp 1B: -49 dBV
	Amp 2A: -56 dBV	Amp 2A: -56 dBV
	Amp 2B: -74 dBV	Amp 2B: -74 dBV
	Amp 3A: -76 dBV	Amp 3A: -76 dBV
	Amp 3B: -78 dBV	Amp 3B: -89 dBV

FX-Return-Buchse	6,3 mm Klinke (1/4"), unsymmetrisch
Impedanz	22 kOhm
Maximalpegel / 1 kHz	+14 dBV
Empfindlichkeit / 1 kHz (Master auf Mittelstellung, FX-Level auf Maximalstellung)	-10 dB-Schalter deaktiviert	-10 dB-Schalter aktiviert
	0 dBV	-10 dBV
Power Amp In-Buchse	6,3 mm Klinke (1/4"), unsymmetrisch
Impedanz	350 kOhm
Empfindlichkeit / 1 kHz (je nach Kanal)	+6 bis +10 dBV

Ausgänge

Red Box DI Out	XLR, symmetrisch
Impedanz	2 kOhm
Ausgangspegel	0 dBV (symmetrisch)
Maximaler Ausgangspegel	+12 dBV

FX Send-Buchse 6,3 mm Klinke (1/4"), unsymmetrisch

(Maximale Lautstärke, EQ auf Mittelstellung)	-10 dB-Schalter deaktiviert	-10 dB-Schalter aktiviert
Impedanz	2,2 kOhm	680 Ohm
Maximalpegel / 1 kHz	-2 dBV	+8 dBV

Power Amp Out-Buchse 6,3 mm Klinke (1/4"), unsymmetrisch

Maximalpegel / 1 kHz

+20 dBV

MIDI

MIDI In	7-Pin (5-Pin kompatibel)20 V Gleichstrom Phantomspeisung (150 mA)
MIDI Out/Thru	5-Pin

Mechanische Daten

Abmessungen (BxHxT)	740 x 393 x 254 mm
Gewicht	22 kg / 48.5 lbs.

制造商：Stamer Musikanlagen GmbH,
