BEDIENUNGSANLEITUNG ERA 2 HUGHES & KETTNER

Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!

Dieses Produkt wurde gemäß IEC 60065 hergestellt und hat das Werk in einem sicheren, betriebsfähigen Zustand verlassen. Um diesen Zustand zu erhalten und um einen gefahrlosen Betrieb zu gewährleisten, ist es notwendig, dass der Benutzer die Empfehlungen und Warnhinweise befolgt, die in der Betriebsanleitung zu finden sind. Dieses Gerät entspricht der Schutzklasse 1 (Erdungsschutz). Bei Einsatz dieses Produktes in Fahrzeugen, Schiffen oder Flugzeugen, oder in Höhen oberhalb 2000 m Meereshöhe müssen die entsprechenden Sicherheitsstandards zusätzlich zur IEC 60065 beachtet werden.

WARNUNG: Um das Risiko von Feuer oder Stromschlag zu verhüten, darf dieses Gerät weder Feuchtigkeit noch Regen ausgesetzt werden. Öffnen Sie das Gehäuse nicht – im Inneren gibt es keine Bauteile, die vom Benutzer zu warten sind. Die Wartung darf nur von einem qualifiziertem Kundendienst durchgeführt werden.

Dieses Symbol, wo immer es erscheint, warnt Sie vor gefährlicher, nicht isolierter Spannung im Gehäuse – Spannung, die möglicherweise genügt, eine Stromschlaggefahr darzustellen.

Dieses Symbol, wo immer es erscheint, warnt Sie vor von außen zugänglicher, gefährlicher Spannung. Eine Verbindung zu jeder Anschlussklemme, die mit diesem Symbol versehen ist, darf nur mit konfektioniertem Kabel hergestellt werden, dass den Empfehlungen des Herstellers genügt, oder mit Kabel, das von qualifiziertem Personal installiert wurde.

Dieses Symbol, wo immer es erscheint, macht Sie auf wichtige Bedienungs- und Wartungsanweisungen aufmerksam, die in beiliegenden Unterlagen zu finden sind. Bitte lesen Sie das Handbuch.

Dieses Symbol, wo immer es erscheint, sagt Ihnen: Vorsicht! Heiße Oberfläche! Um Verbrennungen zu vermeiden, nicht anfassen.

Elektro- und Elektronikgeräte einschließlich Batterien sind getrennt vom Hausmüll über offizielle Sammelstellen fachgerecht zu entsorgen.

Bitte lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Befolgen Sie alle Warnhinweise und Anweisungen auf dem Gerät und in dieser Anleitung.

• Benutzen Sie dieses Gerät nicht in der Nähe von Wasser. Stellen Sie das Gerät nicht in der Nähe von Wasser, Badewannen, Waschbecken, Küchenspülen, nassen Stellen, Schwimmbecken oder in feuchten Räumen auf.
• Stellen Sie keine Gefäße, wie Vasen, Gläser, Flaschen usw., die Flüssigkeiten enthalten, auf das Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Entfernen Sie keine Abdeckungen oder Teile des Gehäuses.
  • Die auf dem Gerät eingestellte Betriebsspannung muss mit der örtlichen Spannung der Netzstromversorgung übereinstimmen. Wenn Sie sich nicht sicher sind, welche Spannung in Ihrem Netz zur Verfügung steht, konsultieren Sie bitte Ihren Händler oder den örtlichen Stromversorger.
• Um das Risiko eines Stromschlags zu verringern,

muss die Erdung des Gerätes beibehalten werden. Verwenden Sie nur das mitgelieferte Stromführungs-kabel und behalten Sie die Funktion der seitlichen, geerdeten Schutzkontakte des Netzanschlusses immer aufrecht. Versuchen Sie nicht, die Sicherheitsaufgabe des geerdeten Steckers zu umgehen.

• Schützen Sie das Stromführungskabel vor Betreten und Quetschen, besonders in der Nähe der Stecker, Gerätesteckdosen – und dort, wo sie am Gerät austreten! Stromführungskabel sollten immer vorsichtig behandelt werden. Kontrollieren Sie die Stromführungskabel in regelmäßigen Abständen auf Einschnitte und Anzeichen von Abnutzung, besonders in der Nähe des Steckers und an der Verbindung zum Gerät.
• Benutzen Sie niemals ein beschädigtes Stromführungskabel.
• Ziehen Sie bei Gewittern den Stecker des Gerätes und wenn das Gerät über einen längeren Zeitraum nicht benutzt wird.
• Dieses Gerät wird nur vollständig von Stromnetz getrennt, wenn der Stecker vom Gerät oder aus der Steckdose gezogen wird. Das Gerät sollte so aufgestellt werden, dass das Trennen vom Stromnetz leicht möglich ist.
• Sicherungen: Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten Nennwert! Es ist untersagt, kurzgeschlossene Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen dürfen nur von qualifiziertem Personal gewechselt werden.
• Alle Wartungsarbeiten sollten nur von qualifiziertem Personal ausgeführt werden. Wartung ist notwendig, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel:
• Wenn das Stromführungskabel oder der Stecker beschädigt oder abgenutzt ist.
• Wenn Flüssigkeit oder Gegenstände in das Gerät gelangt sind.
• Wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war.
• Wenn das Gerät nicht ordnungsgemäß funktioniert, obwohl die Bedienungsanleitung beachtet wurde.
• Wenn das Gerät hingefallen ist oder das Gehäuse beschädigt wurde.
• Beim Anschluss von Lautsprechern an dieses Gerät darf die auf dem Gerät oder in dieser Anleitung angegebene Mindestimpedanz nicht unterschritten werden. Die verwendeten Kabel müssen entsprechend den lokalen Regelungen über einen ausreichenden Querschnitt verfügen.
  • Halten Sie das Gerät vom Sonnenlicht fern.
• Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie zum Beispiel Heizkörper, Heizregister, Öfen oder anderen Geräten, die Hitze erzeugen.
• Dieses Gerät wurde für die Verwendung in gemäßigten Klimazonen entwickelt. Nicht geeignet zur Verwendung in tropischen Klimazonen.
• Verstopfen Sie nicht die Lüftungsöffnungen. Installieren Sie das Gerät entsprechend der Anleitung des Herstellers. Das Gerät darf nicht eingebaut werden – wie zum Beispiel in einen Gestellrahmen, es sei denn, dass für angemessene Belüftung gesorgt wird.
• Ein kaltes Gerät sollte immer auf die Umgebungstemperatur erwärmt werden, wenn es in einen Raum transportiert wird. Es könnte sich Kondensation im Inneren bilden, die das Gerät beschädigt, wenn es ohne vorherige Erwärmung benutzt wird.
• Stellen Sie keine offenen Flammen, wie brennende Kerzen, auf das Gerät.

• Das Gerät sollte mindestens 20 cm von Wänden aufgestellt werden, das Gerät darf nicht bedeckt werden, es muss ein Freiraum von mindestens 50 cm über dem Gerät gewährleistet sein.

• Das Gerät darf nur mit Rollwagen, Ständern, Stativen, Tischen oder Halterungen benutzt werden, die vom Hersteller spezifiziert sind oder zusammen mit dem Gerät verkauft wurden. Wenn ein Rollwagen benutzt wird, seien Sie vorsichtig, wenn Sie die Rollwagen/Geräte-Kombination transportieren, um Verletzungen durch Umkippen zu vermeiden.

• Verwenden Sie nur Zubehör, das vom Hersteller empfohlen ist. Das gilt für alle Arten von Zubehör, wie zum Beispiel Schutzabdeckungen, Transporttaschen, Ständer sowie Wand- und Deckenhalterungen. Wenn Sie irgendein Zubehör am Gerät anbringen, befolgen Sie immer die Anleitungen des Herstellers. Benutzen Sie nur die Befestigungspunkte des Geräts, die vom Hersteller vorgesehen sind.
• Dieses Gerät ist NICHT geeignet für eine Person oder Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten, oder für Personen mit unzulänglicher Erfahrung und/oder Fachkenntnis, um solch ein Gerät zu bedienen. Kinder unter 4 Jahren sollten stets von diesem Gerät fern gehalten werden.
• Es sollten keinerlei Gegenstände durch die Gehäuseschlitze eingeführt werden, da dadurch gefährliche, spannungsführende Bauteile berührt oder kurzgeschlossen werden können. Dies könnte zu einer Feuer- oder Stromschlaggefahr führen.
• Dieses Gerät ist imstande, Schalldruckpegel von mehr als 90 dB zu produzieren. Dies könnte zu einem dauerhaften Hörschaden führen! Eine Belastung durch extrem hohe Geräuschpegel kann zu einem dauerhaften Gehörverlust führen. Bei einer anhaltenden Belastung durch solch hohe Pegel sollte ein Gehörschutz getragen werden.
• Der Hersteller gewährleistet die Sicherheit, Zuverlässigkeit und Leistung des Gerätes nur unter folgenden Voraussetzungen:
• Einbau, Erweiterung, Neueinstellung, Modifikationen oder Reparaturen werden vom Hersteller oder autorisiertem Personal ausgeführt.
• Die elektrische Installation des betreffenden Bereiches entspricht den Anforderungen der IEC (ANSI) Maßgaben.
• Das Gerät wird entsprechend der Bedienungsanleitung benutzt.

Vor Inbetriebnahme

• Vor der Inbetriebnahme diese Anleitung inklusive der Sicherheitshinweise bitte sorgfaltig durchlesen.
• Für Schäden am Gerät oder an anderen Geräten, die durch unsachgemäßen Betrieb entstehen, kann seitens des Herstellers keine Haftung übernommen werden.
• Vor dem Anschluss an das Stromnetz muss sichergestellt sein, dass der Power-Schalter und der Standby-Schalter ausgeschaltet sind und der angegebene Spannungswert auf der Rückseite des Gerätes mit der ortsüblichen Netzspannung übereinstimmt.
• Ein Wort der Mahnung bevor der era 1/era2 in Betrieb genommen wird: Er ist laut! Hohe Lautstärkepegel können Gehörschäden verursachen.
• Um laute und nicht willkommene Überraschungen zu vermeiden, solltest du es dir zur Angewohnheit machen, das Lautstärke-Poti deiner mit dem era 1/era2verbundenen Gitarre ganz zurückzudrehen, bevor du den Amp anschaltest!

era

1 Anschlüsse und Bedienelemente

era 1/ era2 besitzt zwei unabhängige identische Kanäle (CH 1 und CH 2) für Instrumente und Gesang, einen dritten Eingang (CH 3) für externe Zuspieler, z.B. MP3-Player, und einen vierten Eingang (CH 4) für externe Effekte, Mischpult oder vorverstärkte Instrumente.

Gleichzeitig stehen mit einem flexiblen "DI Out", einem regelbaren "Line Out", einem "Channel Out" (über FX Send), einem Kopfhörerausgang (Phones) und einem "Optical Out" eine sehr vielfältige und praxisgerechte Auswahl an Ausgängen für professionelle Anwendungen wie Live-Auftritte und Recording zur Verfügung.

Achtung: Vor dem Einschalten das Volumen in der Master-Sektion abdrehen (Linksanschlag), um laute Überraschungen zu vermeiden.

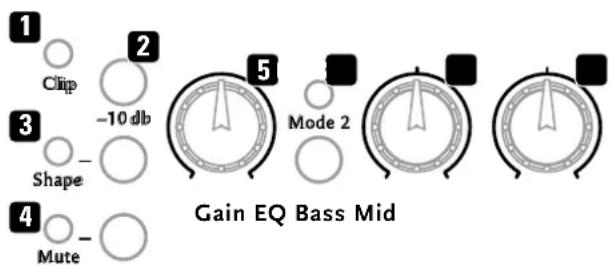

1.1 Oberseite

CH 1 / CH 2

Die Beschreibung der folgenden Punkte 1 bis 11 bezieht sich auf die beiden identischen Kanäle 1 und 2 (CH 1/ CH 2).

1 Clip

Diese LED leuchtet auf, um vor Übersteuerung des Eingangsverstärkers des jeweiligen Kanals CH 1 oder CH 2 zu warnen. Gelegentliches kurzes Aufleuchten oder „Flackern“ stellt kein Problem dar. Bei längerem Aufleuchten muss die Eingangsverstärkung mittels Gain zurückgenommen werden (nach links drehen). Wenn dies nicht genügt, kann die Eingangsverstärkung mit Drücken von -10 dB noch weiter zurückgenommen werden. Wenn beide Clip-Anzeigen gleichzeitig aufleuchten, ist einer der Eingänge des CH 3 oder CH 4 übersteuert. Auch hier gilt: Gelegentliches kurzes Aufleuchten oder „Flackern“ stellt kein Problem dar. Bei längerem Aufleuchten ist hier das Signal des zuspielenden Gerätes soweit zurückzunehmen, bis die beiden Clip-LED nicht mehr länger aufleuchten.

Reduziert die Eingangsverstärkung um -10 dB. Der Schalter ist zu drücken, wenn Clip ein Übersteuern des Eingangsverstärkers anzeigt und ein Herunterregeln von Gain nicht ausreicht, um dauerhaftes Übersteuern zu vermeiden.

Schalter nicht gedrückt = nicht aktiv

Schalter eingedrückt = aktiv

3 Shape

Ändert das Klangbild durch Vorentzerrung dahingehend, dass der Mittenbereich leicht abgesenkt und der Hochtonbereich leicht angehoben wird. Hierdurch werden die Grundtöne im Bass/Tiefmitten-Bereich und die Obertöne akzentuiert. Einfach ausprobieren, ob dir die Charakteristik mit oder ohne Shape mehr zusagt. Shape ist aktiv, wenn die dazugehörige LED leuchtet.

4 Mute

Schaltet den jeweiligen Kanal CH 1 oder CH 2 stumm. Ein Signal liegt nur am Tuner-Ausgang an. Die Stummschaltung ist aktiv, wenn die dazugehörige Mute-LED leuchtet. Ist ein Fußschalter angeschlossen, reagieren die Mute-Schalter nicht. Stummschalten ist dann nur über den Fußschalter möglich (siehe auch 23 Footswitch).

5 Gain

Regelt die Eingangsverstärkung des Instrumenten- oder Mikrofonsignals.

6 EQ/Mode 2

Umschalter der Klangregelung (EQ). era1/era2 bietet hier eine große Besonderheit: Es stehen jedem der beiden Kanäle CH 1 und CH 2 zwei komplett eigenständige Klangreglungen mit unterschiedlich regelbaren Frequenzen zur Auswahl: EQ-Mode 1 und EQ-Mode 2. Im EQ-Mode 2 leuchtet Mode 2-LED.

Grundsätzliches zu den EQs

Die Klangregler eines EQs heben oder senken normalerweise immer feste Frequenzen an oder ab. In era 1/era2 jedoch bearbeiten die Klangregler für Bass, Mid und Treble je nach EQ-Mode unterschiedliche Frequenzen. Dadurch werden die Klanggestaltungsmöglichkeiten stark erweitert. Es können so für unterschiedliche Instrumente unterschiedliche EQs verwendet werden. Probier einfach durch das Drehen an Bass, Mid und Treble in beiden EQ-Modes aus, welche Klangreglung für dein Instrument am besten und für dich am angenehmsten greift. Erlaubt ist immer, was gefällt.

Beachte: era 1 / era 2 ist dafür konzipiert, dein Instrument immer ganz natürlich und nur nach deinem Instrument klingen zu lassen – nur eben lauter.

Dies soll auch bei Benutzung des EQs so bleiben, weshalb bei Benutzung der EQ-Regler eben nur so viel passiert, wie es der natürlichen Klangwiedergabe deines Instruments nicht schadet. Das kann in manchen Fällen weniger sein, als man es normalerweise von „Standard-EQs“ gewohnt ist.

Praxistipp

Wenn du beispielsweise akustische Gitarren mit Stahl- oder Nylonsaiten verwendest:

In der Regel greift die Klangreglung des EQ-Mode 1 effektiver die Frequenzen einer Gitarre mit Stahlsaiten ein. Die Klangreglung des EQ-Mode 2 wirkt sich stärker auf Gitarren mit Nylonsaiten aus.

Wenn du ein Mikrofon zur Verstärkung der Stimme verwendest:

In der Regel greift die Klangreglung des EQ-Mode 1 effektiver in Frequenzen einer tieferen (eher männlichen) Stimme ein. Die Klangreglung des EQ-Mode 2 wirkt sich stärker auf höhere (eher weibliche) Stimmen aus. Auch hier gilt: Einfach ausprobieren.

7 Bass

Senkt und hebt Bassfrequenzen um +/- 10 dB (Peak-Charakteristik). In Mittentstellung ist der Frequenzgang unbeeinflusst.

8 Mid

Senkt und hebt Mittenfrequenzen um +/- 6 dB (Peak-Charakteristik). In Mittenstellung ist der Frequenzgang unbeeinflusst.

9 Treble

Senkt und hebt Höhenfrequenzen um +/- 10 dB (Peak-Charakteristik). In Mittenstellung ist der Frequenzgang unbeeinflusst.

10 FX Preset

Wahldrehschalter, um einen von 16 Effektprogrammen auszuwählen (siehe untenstehende Tabelle).

Nr. Effekt Beschreibung veränderbar*
1	Reverb Room Dark	Hall-Länge kurz, HF-Damping dunkel	kürzer oder länger
2	Reverb Room Bright	Hall-Länge kurz, HF-Damping hell	kürzer oder länger
3	Reverb Hall Warm	Hall-Länge mittel, HF-Damping warm	kürzer oder länger
4	Reverb Hall Bright	Hall-Länge mittel, HF-Damping leicht hell	kürzer oder länger
5	Reverb Church	Hall-Länge lang, HF-Damping leicht hell	kürzer oder länger
6	Delay Short	Einmalige Wiederholung, Slapback bei 80 ms	DT: 20 – 170 ms
7	Delay Mid	Mehrere Wiederholungen, 170 ms	DT: 20 – 170 ms
8	Delay Long**	Mehrere Wiederholungen, 800 ms	DT: 170 – 800 ms
9	Delay + Pan Delay**	DT: 140 ms + 660 ms DT: 140 ms +	(140–660) ms
10	Delay + Reverb	DT: 170 ms, Hall-Länge mittel DT: 20 – 170 ms
11	Chorus	Rate: 0,3 Hz Rate: 0,1 – 10 Hz
12	Chorus + Reverb	Chorus Nr. 11, Hall-Länge mittel, Reverb-Level: 80 %	Reverb-Level
13	Chorus + Delay	Chorus Nr. 11, DT: 170 ms DT: 20 –	170 ms
14	Flanger	Rate: 0,4 Hz Rate: 0,1 – 10 Hz
15	Flanger + Reverb	Flanger Nr. 14; Hall-Länge mittel, Reverb-Level: 80 %	Reverb-Level
16	Flanger + Delay	Flanger Nr. 14; DT: 170 ms DT: 20 –	170 ms

* Diese Parameter können individuell geändert werden, siehe unter 11 "Das Customizen der Effekt-Programme"

Bass

Mid

Treble

FX Preset

10

FX Vol.

**Achtung: Die Effekte Nr. 8 und 9 sind nicht gleichzeitig getrennt auf den Kanälen CH 1 und CH 2 nutzbar. Auch sind sie nicht getrennt pro Kanal veränderbar (siehe "Das Customizen der Effekt-Programme"). Änderungen der Effektparameter gelten hier für beide Kanäle, unabhängig davon, in welchem Kanal sie vorgenommen werden.

DT = Delay-Time: Zeit zwischen den Wiederholungen

HF-Damping: Dämpft die hochfrequenten Komponenten im Hall, um Härten im Klang zu vermeiden und einen wärmeren, volleren Klang zu erzielen ms = Millisekunden

11 FX Vol.

Regelt die Lautstärke des ausgewählten Effektprogramms. Auf Linksanschlag wird das Effekt-Programm komplett aus dem Signalweg geschaltet (Bypass).

Das Customizen der Effekt-Programme

era 1 / era 2 erlaubt es, Parameter der Effektprogramme durch eine versteckte Funktion – sogar teilweise getrennt pro Kanal – zu ändern.

So änderst du die Parameter:

1. Mit dem FX Preset (10) in dem gewünschten Kanal das zu bearbeitende Effektrogramm (Nr. 1-16) wählen.
2. EQ/Mode 2 drei Sekunden drücken, Mode 2-LED blinkt und signalisiert Programmier-Modus
3. Mit dem Aux In-Regler den entsprechenden Parameter ändern (siehe letzte Spalte der FX-Parameter-Tabelle).
4. Änderung speichern: EQ/Mode 2 drei Sekunden drücken, bis die Mode 2-LED dauerhaft leuchtet.
5. Änderung nicht speichern: EQ/Mode 2 kurz drücken und du bist wieder im Normalmodus. Dieser Abbruch des Speichervorgangs wird durch schnelles Blinken der Mode 2-LED bestätigt.

Achtung: Es kann zeitgleich nur ein Effektprogramm bearbeitet werden. Wird FX Preset (10) während des Programmier-Vorgangs bewegt, führt auch das zum Abbruch (Mode 2-LED blinkt schnell).

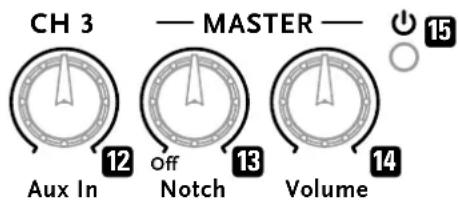

CH 3 — MASTER — Aux In 12 Off 13 Volume 14

CH 3

12 Aux In

Regelt die Lautstärke des angeschlossenen Zuspielers. Zum Anschließen des Zuspielers siehe 1.2 Rückseite Input CH 3.

MASTER

13 Notch

Regler für das Notchfilter zur Reduzierung von störenden Frequenzen, z.B. Feedback, oder Resonanzen. Es funktioniert auf die Art, dass genau eine Frequenz, welche stört, möglichst stark gedämpft wird. Hierzu einfach im Falle des Auftretens einer störenden Frequenz diese mittels langsamem Drehen des Reglers suchen (40-180 Hz). Wurde sie erfolgreich gefunden, verschwindet die Störung. Bei Linksanschlag wird das Notchfilter komplett aus dem Frequenzgang genommen und befindet sich im Aus-Zustand.

14 Volume

Regelt die Gesamtlautstärke des Verstärkers.

On/Off-LED

Leuchtet wenn der Verstärker angeschaltet ist.

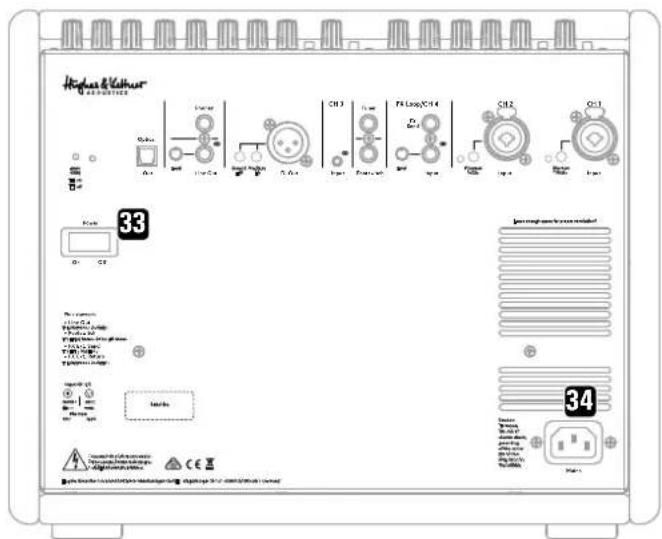

1.2 Rückseite

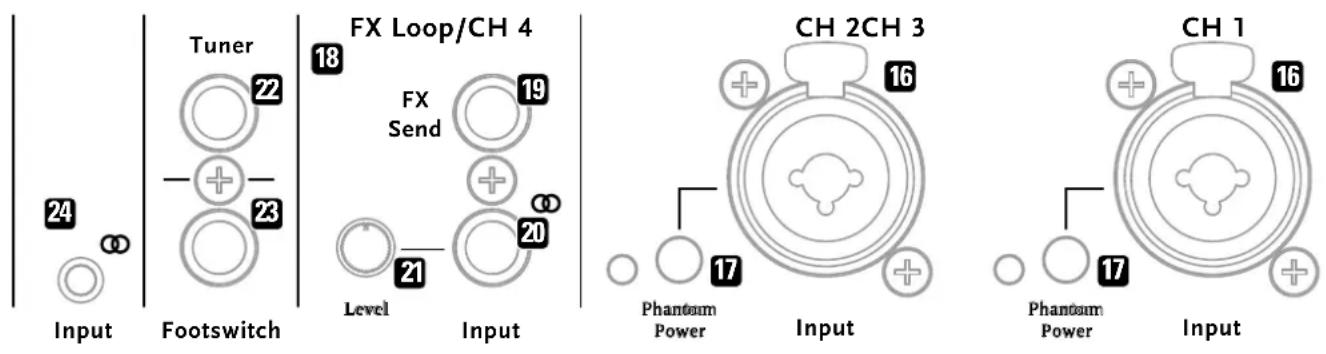

16 Input CH 1 und CH 2

Diese beiden Eingangsbuchsen sind kombinierte Instrumenten- und Mikrofoneingänge. era1/era2 erkennt automatisch, ob der 6,3 mm/1/4"-Klinkeneingang (für Instrumente) oder XLR-Eingang (für Mikrofone) verwendet wird und aktiviert jeweils entweder den für Instrument oder Mikrofon optimierten Vorverstärker.

Bei Verwendung eines Kabels mit Klinkenstecker wird die Buchse zu einem unsymmetrischen Eingang für Instrumente mit passiven oder aktiven Tonabnehmer.

Ein für die unsymmetrische Signalübertragung (Instrumentensignal) geeignetes Instrumentenkabel (mono oder stereo) ist zu verwenden. Um etwaige Störsignale oder Fehler auszuschließen, ist eine angemessene Qualität des Kabels unbedingt empfehlenswert.

Bei einem Kabel mit XLR-Stecker wird die Buchse zu einem symmetrischen Eingang für dynamische und Kondensator-Mikrofone.

Ein für die symmetrische Signalübertragung (Mikrofonsignal) geeignetes Mikrofonkabel (XLR) ist zu verwenden. Um etwaige Störsignale oder Fehler auszuschließen, ist eine angemessene Qualität des Kabels unbedingt empfehlenswert.

17 Phantom Power

Schaltet die Phantomspeisung (LED leuchtet) auf das jeweils im Input eingesteckte Instrument (9 V) oder Mikrofon (24 V), um dieses mit Spannung zu versorgen, sofern es welche benötigt. Wenn das Instrument oder d. Mikrofon keine Phantomspeisung benötigen, sollte Phantom Power ausgeschaltet werden (LED leuchtet nicht).

Achtung: Bitte prüfe genau, ob das angeschlossene Mikrofon oder Instrument Phantomspeisung benötigt und verträgt. Das angeschlossene Gerät kann ansonsten Schaden nehmen. Gerade auch ältere dynamische Mikrofone (in der Regel älter als 20 bis 30 Jahre) können beschädigt werden. Im Zweifel kontaktiere bitte den Hersteller des anzuschließenden Geräts!

Hinweise zur 24 Volt Phantomspeisung: Braucht mein Kondensator-Mikrofon nicht 48 Volt?

Bei semi- und professionellen Mikrofonvorstärkern diverser Hersteller findet man Angaben zur Phantomspeisung zwischen 9, 12, 15, 24 und 48 Volt, was natürlich bei Anwendern zu einer gewissen Konfusion führt. Die allermeisten Kondensatormikrofone (Ausnahmen bestätigen die Regel) arbeiten absolut korrekt bei einer Betriebsspannung zwischen 12 und 48 Volt. Die Elektronik des Mikrofons erkennt keinen Unterschied zwischen 24 und 48 Volt und es kommt demnach auch nicht zu unterschiedlichem dynamischem Verhalten in Abhängigkeit von der Phantomspeisung. Für welche Spannungsversorgung man sich auch entscheidet: Wichtig ist, dass die Phantomspeisungsquelle entsprechend der gesetzlichen Norm die notwendige Spannung liefert. Diese Norm erfüllen Verstärker der era-Serie natürlich.

18 FX Loop/CH 4

Der FX-Loop ist ein paralleler Effektweg. Hier können externe Effektgeräte eingeschleift werden. FX-Send (19) wird dabei mit dem Eingang, Input (20) mit dem Ausgang des externen Effektgerätes verbunden. Alternativ ist Input der Eingang für den vierten Kanal des era 1/era2; CH 4.

19 FX Send

6,3 mm Stereo-Klinkenausgang von CH 1 und CH 2 zur Ansteuerung eines externen Effektgerätes. FX-Send sendet ein unsymmetrisches Vorstufensignal (nach EQ, ohne interne Effekte) mit Line-Pegel und kann darum auch als „Channel-Out“, also als Ausgang verwendet werden, z.B. zum Einspielen des Signals in ein Mischpult, für analoges Recording o.ä. Wird statt einem Stereo-Kabel ein Mono-Kabel genutzt, kann FX-Send nur als Channel-Out für CH 1 genutzt werden.

6,3 mm Stereo-Klinkeneingang für ein externes Effektgerät (in Verbindung mit FX-Send als FX-Loop), und ebenso als Eingang von CH 4 für sonstige Quellen mit Line-Pegel (etwa für ein Instrument, das keine Klangreglung benötigt und vorverstärkt ist, für ein Mischpult, für einen Drum-Computer o.ä.).

21 Level

Regelt den Eingangspegel des Input (20).

22 Tuner

6,3 mm Mono-Klinke zum Anschluss eines Stimmgeräts. Der Anschluss bleibt auch aktiv, wenn era 1/era2 über Mute stummgeschaltet wurde.

23 Footswitch

6,3 mm Stereo-Klinke. Zum Anschluss eines optional erhältlichen Zweifach-Fußschalters (z.B. Hughes & Kettner FS-2). Dieser schaltet mit dem ersten Taster den Verstärker stumm (stumm = LED 1 des FS-2 leuchtet). Mit dem zweiten Taster werden die internen Effekte (siehe 1.1. Oberseite / FX Preset und FX Vol) aus- und wieder eingeschaltet (ausgeschaltet = LED 2 des FS-2 leuchtet).

Higuan & Kather 33 34

24 Input CH 3

3,5 mm Stereo-Miniklinke. Eingang für eine externe Audioquelle (z.B Smartphone, MP3-Player etc.)

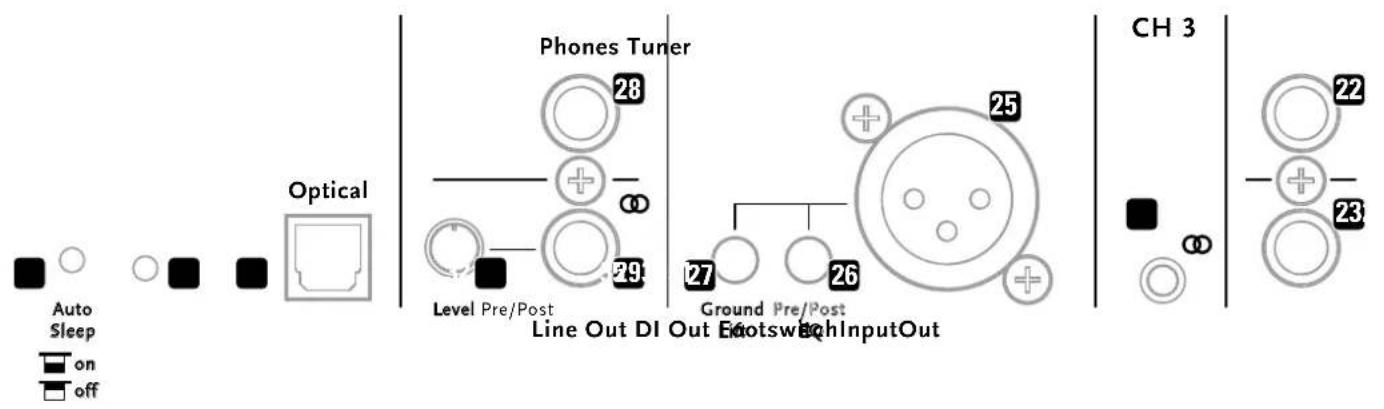

2F DI Out

Symmetrischer XLR-Ausgang. Sendet das symmetrische Vorverstärker-Signal der Kanäle CH 1 und CH 2 ohne Effekte (ohne interne und ohne Signal des FX-Loop/CH 4) und wahlweise vor oder nach dem EQ, z.B an ein Mischpult zur Übertragung über eine PA. Ein symmetrisches Signal kann störungsfreier über lange Kabelwege übertragen werden.

2: Pre/Post EQ

Drücken dieses Schalters regelt, ob das Signal des DI Out vor (ohne EQ) oder nach (mit EQ) der Klangreglung abgegriffen wird. Schalter nicht gedrückt = vor Klangreglung Schalter eingedrückt = nach Klangreglung

2 Ground Lift

In aktiviertem Zustand trennt Ground Lift die Masseverbindung auf (Pin 1). Dies ist üblich, um Masseschleifen, auch „Brummschleifen“ genannt, zu unterbrechen und zu verhindern. Wenn es also zu einem unerwünschten Brummen kommt, sollte dieser Schalter zur Verhinderung aktiviert werden. Schalter nicht gedrückt = nicht aktiviert Schalter eingedrückt = aktiviert

2: Phones

6,3 mm Stereo-Klinke. Ausgang des Stereokopfhörer-Verstärkers. Bei Einstecken eines Kopfhörer-Kabels wird der Lautsprecher des era 1/era2 stumm geschaltet. Neben dem Signal des CH 1 und CH 2 ist auch das Signal eines Zuspielers über CH 3, die internen Effekte und das Signal des FX-Loop/CH 4 an diesem Ausgang aktiv, damit kannst du bei stummgeschaltetem Verstärker (durch Einstecken des Kopfhörerkabels) trotzdem den vollen Umfang des era 1/era2 per Kopfhörer genießen.

29 Line Out

6,3 mm Stereo-Klinkenausgang. Sendet ein unsymmetrisches Stereo-Vorstufensignal der CH 1 und 2 nach EQ, mit internen Effekten, dem Signal des CH 3 und mit dem Signal des FX-Loop/CH 4) mit Line-Pegel, z.B. an ein Mischpult oder ein Aufnahmegerät.

30 Line Out Level

Regelt den Ausgangspegel des Line Out, unabhängig vom Master Volume.

31 Optical Out

Optischer S/PDIF-Toslink-Audioausgang. Sendet das Gesamt-Audiosignal des era1/era2 an Empfänger-Geräte mit optischem Toslink-Eingang. Das Signal ist sehr gut geeignet für Recording-Zwecke. Typische Empfängergeräte sind Soundkarten von Computern, Digitalmischpulte, Audio-Interfaces, aber auch Stereoanlagen.

Bei Toslink handelt es sich um einen Lichtwellenleiter, der elektrisch nichtleitend ist. Masseschleifen („Brummschleifen“) werden vermieden. Auch ist er unempfindlich gegenüber elektrischer oder magnetischer Störeinkopplung.

32 Auto Sleep

Gemäß Verordnung Nr. 1275/2008/EG müssen elektronische Geräte mit einer Energiespar-Vorrichtung versehen werden, die das Gerät nach einer bestimmten Zeit der Nichtbenutzung abschaltet. Diese Aufgabe übernimmt bei era1/era2 das Bedienelement Auto Sleep, das über den versenkten Druckschalter neben der Speaker-Buchse aktiviert und deaktiviert werden kann. Hierzu mit einem dünnen spitzen Gegenstand den versenkten Druckschalter drücken.

Schalter eingedrückt = aktiviert

Schalter nicht gedrückt = deaktiviert

Im Auslieferzustand ist Auto Sleep aktiviert. In dieser Einstellung schaltet sich era 1/era2 nach einer durchgehenden Ruhephase von ca. 90 Minuten selbsttätig aus. Hat die Auto Sleep-Funktion den Verstärker ausgeschaltet, kann er durch Aus- und wieder Einschalten des Power-Schalters erneut in Betrieb genommen werden.

Power

Öffnet die Hauptstromzufuhr in Stellung On und schließt die Hauptstromzufuhr in Stellung Off.

34 Mains

Netzbuchse für das mitgelieferte Kabel (Mains Lead). Stelle vor Inbetriebnahme sicher, dass die vorhandene Netzspannung mit der auf dem Gerät angegebenen übereinstimmt.

35 Factory Reset

Hierzu mit einem dünnen spitzen Gegenstand (z.B. Büroklammer) den versenkten Drucktaster in der runden Öffnung rechts neben Auto Sleep drücken und fünf Sekunden halten. Sobald die LEDs des Bedienpanels zweimal zur Bestätigung blinken, ist der Verstärker in die Werkseinstellung zurückgesetzt.

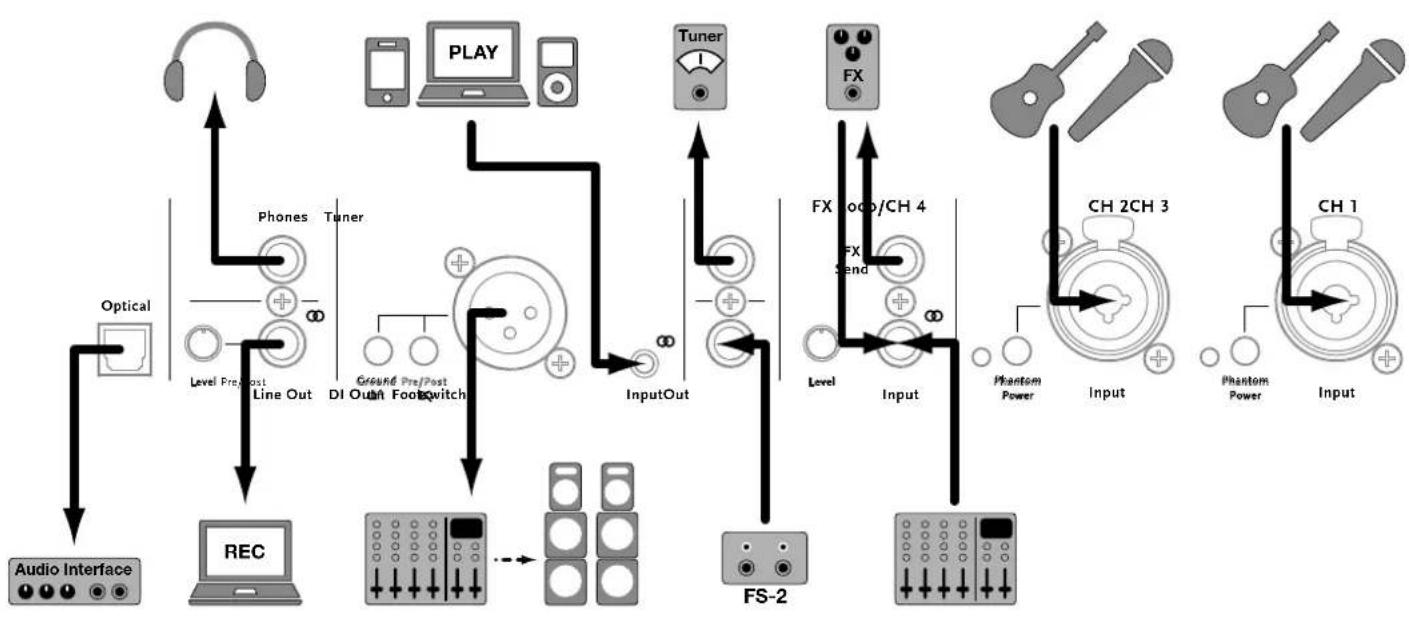

2 Standard-Setup/Verkabelung


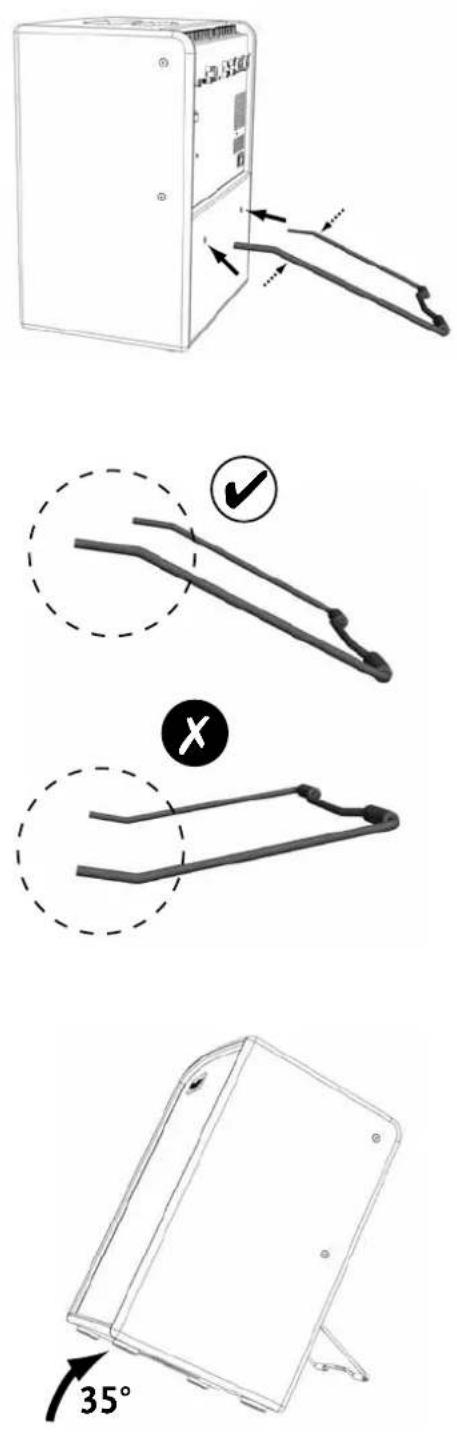

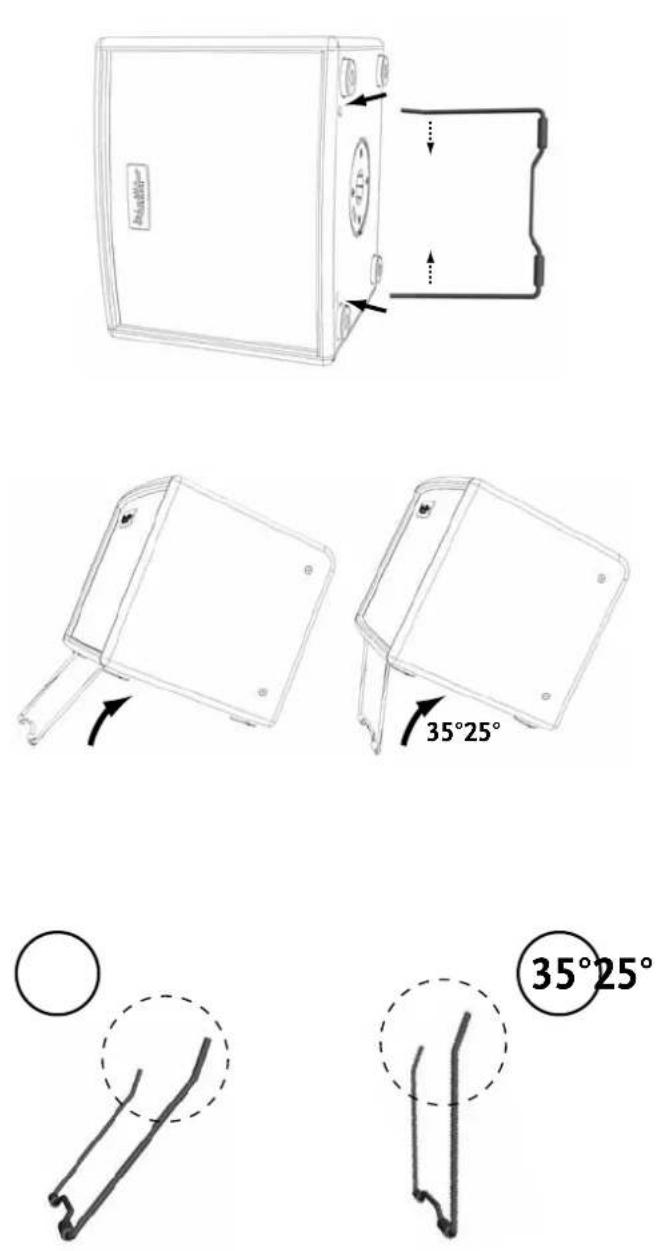

3 Schrägsteller

Die beiden Enden des Schrägstellers leicht zusammendrücken und in die Hülsen stecken. Achte darauf, dass der Schrägsteller fest in den Hülsen steckt. Durch die Vorspannung wird verhindert, dass dieser aus den Öffnungen herausrutschen kann.

era 1

era 2

4 Technische Daten

Eingänge

Input CH 1 / CH 2 – Instrument	Klinke 6,3 mm (1/4")Tip = (+), Ring = Phantom oder Masse,Sleeve = Masse
Eingangsimpedanz 2,2 M-Ohm, unsymmetrisch
Gain 0 – 30 dB
Max. Input-Level +17 dBu	@ line out, 1 kHz, THD+N <1%
S/N Ratio >92 dB	@ line out, 22 Hz – 22 kHz, Input kurzgeschlossen, Gain = 0 dB, re +4 dBu>89 dB@ power amp out, 22 Hz – 22 kHz, Input kurzgeschlossen, Gain = 0 dB, re +36 dBu
EIN –113 dBu	@ line out, 22 Hz – 22 kHz, Input kurzgeschlossen, Gain – 30 dB–113 dBu@ power amp out
Dynamikumfang >105 dB	@ line out, 22 Hz – 22 kHz, Input kurzgeschlossen, Gain – 0 dB>89 dB@ power amp out
Phantomspeisung +9 Volt
Input CH 1 / CH 2 – Mikrofon	XLRPin 2 – (+)
Eingangsimpedanz 1 kOhm, symmetrisch
Gain 0 – 46 dB
Max. Input-Level +8 dBu	@ line out, 1 kHz, THD+N <1%
CMRR >71 dB	Rs – 200 Ohm, 100 Hz, Gain – 46 dB,re –4 dBu
S/N Ratio >92 dBu	@ line out, 22 Hz – 22 kHz, Eingang offen,Gain = 0 dB, re +4 dBu
EIN –121 dBu	@ line out, 22 Hz – 22 kHz, Eingang offen,Gain – 46 dB
Dynamikumfang >100 dB	@ line out, 22 Hz – 22 kHz, Eingang offen,Gain – 0 dB
Phantomspeisung +24 Volt
Input CH 3	Miniklinke 3,5 mm stereotip – linker Kanal, Ring – rechter Kanal
FX Loop / CH 4 – Input	Klinke 6,3 mm (1/4") stereotip = linker Kanal, Ring = rechter KanalMax Input Level: +10 dBu

Ausgänge

FX Send	Klinke 6,3 mm (1/4") stereoTip = CH 1, Ring = CH 2Max Output Level: +10 dBu
Line Out	Klinke 6,3 mm (1/4") stereoMax Output Level: +10 dBu, unsymmetrisch, 2 kOhm Load, THD+N <1%
Optical Out	S/PDIF Toslink, 24 bit/48 kHz
DI Out	XLRPIN 2-(+), Max Output Level: -10 dBu, symmetrisch, 2 kOhm Load, THD+N <1%
Footswitch	Klinke 6,3 mm (1/4") stereoTip – CH 1/2 Mute, Ring – Interne Effekte Mute
Tuner	Klinke 6,3 mm (1/4") mono
Phones Out	Klinke 6,3 mm (1/4") stereoTip – linker Kanal, Ring – rechter Kanal

Klangregelung

Bass	+/-10 dB Peak-Charakteristik@ 80 Hz (Mode 2: @ 110 Hz)
Mid	+/-6 dB Peak-Charakteristik@ 700 Hz (Mode 2: @ 1200 Hz)
Treble	+/-10 dB Peak-Charakteristik@ 10 kHz (Mode 2: @ 12 kHz)

Allgemeines

Netzspannungs-Toleranzbereich	+/-10%
Umgebungstemperaturbereich im Betrieb	0° bis +35°C
Stromaufnahme nach EN 60065*	0,6 A / 220-240 V AC1 A / 100-120 V AC
Endstufe	Class D
Ausgangsleistung 250 W (era 1)	400 W (era 2)
Kurzzeitige Ausgangsspannung 70 V peak

era 1:

Lautsprecher

1x 8" Mitteltiefton +1x 1" Hochtonkalotte2-Wege passiv, Closed-Box-Design;70 Hz – 15 kHz (-3 dB)

era 2:

Lautsprecher

2x 8" Mitteltiefton +1x 1" Hochtonkalotte2-Wege passiv, Closed-Box-Design;70 Hz – 15 kHz (-3 dB)

Maße

era 1:

Abmessungen (BxHxT)	350 x 285 x 290 mm13-13/16 x 11-15/64 x 11-27/64"
Gewicht	10,75 kg / 23,7 lbs. (black)9,85 kg / 21,7 lbs. (wood)

era 2:

Abmessungen (BxHxT)	350 x 475 x 290 mm13-13/16 x 18-45/64 x 11-27/64"
Gewicht	14,45 kg / 31,9 lbs. (black)14,10 kg / 31,1 lbs. (wood)

* Der Wert der Stromaufnahme (Netzeingang) wurde bei 1/8 der Leistungsabgabe am Ausgang des internen Verstärkers ermittelt, wozu ein Sinussignal am Eingang nach Norm EN60065 verwendet wurde. Im Betrieb mit üblichen Musiksignalen stellt dies die durchschnittliche Stromaufnahme aus dem Versorgungsnetz dar.
