ERA 2 - Amplificatore per chitarra HUGHES & KETTNER - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ERA 2 HUGHES & KETTNER

Istruzioni di sicurezza importanti. Leggere prima di effettuare il collegamento!

Il presente prodotto è stato fabbricato dal produttore in conformità alla norma IEC 60065 ed è uscito dallo stabilimento in perfette condizioni di funzionamento. Per preservare tali condizioni e garantirne l'uso sicuro, l'utente deve attenersi alle indicazioni e alle avvertenze riportate nelle istruzioni per l'uso. L'unità è conforme alla Classe di protezione 1 (apparecchio con messa a terra di protezione). Se volete usare questo prodotto su veicoli, a bordo di navi o di aerei oppure ad altitudini superiori a 2000 m dovete badare alle rispettive norme di sicurezza suppletive alla norma IEC 60065.

AVVISO: Per evitare il rischio di incendio o folgorazione, non esporre l'apparecchio ad umidità o pioggia. Non aprire l'involucro poiché al suo interno non vi sono parti riparabili dall'utente. Per la riparazione rivolgersi a personale tecnico qualificato.

Questo simbolo segnala la presenza

all'interno dell'involucro di tensione pericolosa priva di isolamento sufficientemente alta da costituire un pericolo di folgorazione.

Questo simbolo segnala la presenza di

tensione pericolosa accessibile dall'esterno. Il cablaggio esterno collegato ad un qualunque morsetto contrassegnato da questo simbolo deve essere un cavo preconfezionato conforme ai requisiti indicati dal produttore o un cablaggio installato da personale qualificato.

Questo simbolo segnala importanti

istruzioni per l'uso e la manutenzione nella documentazione allegata. Leggere il manuale.

Questo simbolo ha il seguente significato:

Attenzione! Superficie calda! Non toccare per evitare scottature.

Apparecchiature elettriche o elettroniche di qualsiasi tipo, batterie incluse, non appartengono nell'immondizia - smaltite questo tipo di rifiuti presso gli ufficiali centri di raccolta.

Leggere queste istruzioni. Conservare queste istruzioni. Attenersi a tutti gli avvisi e istruzioni riportati sul prodotto e nel manuale.

• Non utilizzare il prodotto vicino all'acqua. Non collocare il prodotto vicino ad acqua, vasche, lavandini, zone umide, piscine o stanze con presenza di vapore.
  • Non collocare sul prodotto oggetti contenenti liquidi, quali vasi, bicchieri, bottiglie ecc.
  • Pulire solo con un panno asciutto.
• Non togliere alcun coperchio o parti dell'involucro.
• La tensione di esercizio prescritta per il prodotto deve corrispondere alla tensione di alimentazione della rete locale. In caso di dubbi sul tipo di alimentazione disponibile, rivolgersi al proprio rivenditore o all'azienda di fornitura elettrica locale.
• Per ridurre il rischio di folgorazione, la messa a terra del prodotto deve essere mantenuta. Utilizzare solo il cavo di alimentazione in dotazione al prodotto e mantenere sempre in

funzione il connettore centrale (di terra) del collegamento alla rete. Non escludere la funzione di sicurezza del connettore polarizzato o di messa a terra.

• Proteggere il cavo di alimentazione affinché non venga calpestato o pizzicato, in particolare in corrispondenza delle prese e degli innesti e nel punto di uscita dal dispositivo. Maneggiare sempre con cura i cavi di alimentazione.
  Controllare periodicamente la presenza di tagli o usura sui cavi, soprattutto all'altezza della presa e nel punto di uscita dal dispositivo.

- Non utilizzare mai il cavo di alimentazione se danneggiato.

- Scollegare il prodotto in caso di temporale o di lunghi periodi di inutilizzo.

- Il prodotto si scollega completamente dall'alimentazione di rete solo staccando la spina di alimentazione dall'unità o dalla presa a muro. Il prodotto va collocato sempre in modo che sia possibile scollegarlo dall'alimentazione con facilità.

- Fusibili: I fusibili utilizzati come ricambio devono essere di tipo IEC127 (5x20 mm) e dell'amperaggio nominale richiesto. È vietato utilizzare fusibili riparati o cortocircuitare il portafusibili. Fate sostituire i fusibili soltanto da un tecnico qualificato.

- Per tutte le operazioni di riparazione, rivolgersi a personale qualificato. L'unità va riparata nel caso abbia subito danni, come nei seguenti casi:

- Il cavo o la presa di alimentazione sono danneggiati o usurati.

- È penetrato del liquido o degli oggetti all'interno del prodotto.

- Il prodotto è stato esposto a pioggia o umidità.

- Il prodotto non funziona correttamente seguendo le istruzioni.

- Il prodotto ha subito una caduta o l'armadio è stato danneggiato.

- Quando collegate altoparlanti badate di non scendere sotto l'impedenza minima dichiarata sull'apparecchio oppure in questo manuale. Usate sempre cavi dello spessore adatto e corrispondenti alle vigenti norme locali.

• Non esporre ai raggi solari diretti.

- Non installare accanto a fonti di calore quali radiatori, bocchette di diffusione d'aria calda, fornelli o altri dispositivi che generano calore.

- Questo apparecchio è stato concepito per l'uso nelle zone di clima temperate - e non per essere usato nelle zone tropicali.

- Non chiudere le aperture di ventilazione. Installare l'unità seguendo le istruzioni fornite dal produttore. Il prodotto non è adatto all'installazione ad incasso, ad esempio in un rack, a meno di non garantire un'adeguata ventilazione.

- Quando viene spostato all'interno di un locale, attendere sempre che il dispositivo, se freddo, raggiunga la temperatura ambiente. Qualora venga utilizzato senza che si sia riscaldato, sussiste il rischio di formazione di condensa al suo interno e di conseguenti danni.

- Non collocare sul prodotto fiamme libere, come ad esempio candele accese.

- Posate l'apparecchio mantenendo una distanza minima di 20 cm da pareti. Non copritelo e provvedete a lasciare uno spazio libero di almeno 50 cm al di sopra dell'apparecchio.

- Utilizzare solo in abbinamento al carrello, supporto, piedistallo, staffa o tavola specificati dal produttore o venduti insieme al prodotto. Qualora si utilizzi un carrello, prestare attenzione nello

spostare il carrello/la combinazione di prodotto per evitare lesioni causate dall'inciampamento.

• Utilizzare solo accessori consigliati dal produttore. Tale prescrizione si applica a tutti i tipi di accessori, ad esempio coperchi di protezione, borse per il trasporto, supporti, dispositivi per il montaggio a parete o a soffitto, ecc. In caso di applicazione di qualsiasi tipo di accessorio al prodotto, osservare sempre le istruzioni per l'uso fornite dal produttore. Non utilizzare mai punti di fissaggio sul prodotto diversi da quelli indicati dal produttore.
• Questo apparecchio NON è adatto all'uso da parte di persone (compresi i bambini) con capacità fisiche, mentali o sensoriali limitate o da persone prive della necessaria esperienza e/o conoscenza. Tenere sempre l'apparecchio al di fuori della portata dei bambini di età inferiore ai 4 anni.
• Non inserire mai oggetti di alcun tipo all'interno del prodotto attraverso le fessure dell'armadio, poiché potrebbero toccare punti con presenza di tensione pericolosa o causare il cortocircuito dei componenti, con il conseguente rischio di incendio o folgorazione.
• Questo prodotto genera livelli di pressione sonora superiori a 90 dB in grado di causare danni permanenti all'udito. L'esposizione a livelli di rumore estremamente elevati può causare la perdita permanente dell'udito. In caso di esposizione continua, indossare protezioni per l'udito.
• Il produttore garantisce la sicurezza, l'affidabilità e l'efficienza del prodotto solo se:
• l'assemblaggio, l'ampliamento, la reimpostazione, le modifiche o le riparazioni sono eseguiti dal produttore o da personale autorizzato.
• l'impianto elettrico dell'area interessata è conforme ai requisiti specificati nelle norme IEC (ANSI).
• l'unità è utilizzata secondo le istruzioni per l'uso.

Prima di usare l'amplificatore

• Leggere attentamente questo manuale e gli avvisi di sicurezza prima di usare l'amplificatore.
• Hughes & Kettner non è responsabile per qualunque danno causato da un utilizzo improprio dell'amplificatore.
• Verificate che gli interruttori Power e Standby siano spenti e che la tensione locale corrisponda al valore indicato sul pannello posteriore dell'amplificatore prima di collegarlo alla rete di corrente.
• Un ultimo avviso prima di usare il era 1 /era2: L'amplificatore produce alti livelli di volume che possono danneggiare l'udito!
• Per evitare una sorpresa assordante, vi consigliamo di assuefarvi a chiudere il controllo volume della vostra chitarra collegata al era 1/era2:prima di accendere l'amplificatore.

era

1 Caratteristiche dei jack e dei controlli

era 1/era2 dispone due canali identici ed indipendenti (CH 1 und CH 2) per strumenti e vocali, un terzo ingresso (CH 3) per fonti audio esterne come lettori MP3 e un quarto ingresso (CH 4) per effetti esterni, mixer o strumenti con segnali preamplificati.

Inoltre, l'amplificatore vi offre una serie di uscite di vario tipo, adatte all'uso professionale sul palcoscenico o in studio: un «DI Out» flessibile, un «Line Out» regolabile, un «Channel Out» (via FX Send), un'uscita cuffia nes) e un «Optical Out».

Attenzione: Abbassate il volume (girando il rispettivo controllo Master completamente in senso antiorario) prima di accendere l'amplificatore per evitare una sorpresa assordante.

1.1 Pannello superiore

CH 1 / CH 2

La descrizione seguente (punti 1 a 11) si riferisce ai canali identici 1 e 2 (CH 1 / CH 2).

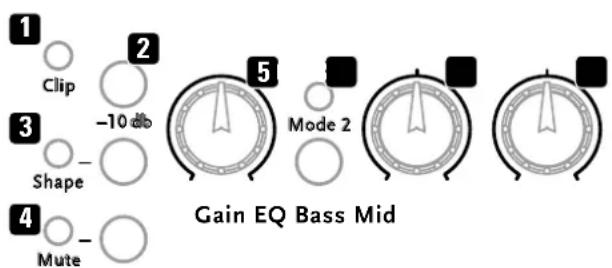

1 Clip

Spia LED per indicare una saturazione dello stadio d'ingresso del rispettivo canale CH 1 o CH 2. Un occasionale, breve lampeggiare o vacillare non presenta un problema. Se i lampi diventano più lunghi o se la spia s'illumina permanentemente, dovete ridurre il livello girando il controllo Gain (nel senso antiorario). Se questo non basta, potete ridurre il livello ancora di più, premendo il tasto -10 dB. Se le due spie Clip s'illuminano contemporaneamente, è saturato uno degli ingressi di CH 3 o CH 4. Anche in questo caso vale: Un occasionale, breve lampeggiare o vacillare non presenta un problema. Se i lampi diventano più lunghi o se le spie s'illuminano permanentemente, dovete ridurre il segnale dell'apparecchio collegato fino a che le spie Clip si spegnino.

Pulsante per ridurre il livello all'ingresso di -10 dB. Premete il pulsante, se Clip indica una saturazione dello stadio d'ingresso e se non basta abbassare il Gain per evitare una saturazione permanente.

Pulsante non premuto = disattivo

Pulsante premuto = attivo v

3 Shape

Pulsante di pre-equalizzazione che modifica il suono leggermente abbas- (ando le frequenze medie e alzando le frequenze alte. Questo rende le fre- quenze basse e gli acuti più presenti. Scegliete semplicemente la caratteris- tica che vi piace di più. La rispettiva spia illuminata indica lo shape attivo.

4 Mute

Pulsante muting per il canale CH 1 ossia CH 2. Con pulsante attivato, il segnale è inviato soltanto all'uscita Tuner. La rispettiva spia illuminata indica che il circuito di muting è attivo. Se avete collegato un selettore a pedale, i pulsanti mute rimangono senza funzione. In questo caso dovete attivare il circuito muting con il selettore a pedale (cfr. 23 Footswitch).

5 Gain

Controllo per regolare l'amplificazione d'ingresso del segnale fornito da uno strumento o un microfono.

6 EQ/Mode 2

Selettore per la sezione voicing (EQ). Una particolarità molto utile del nostro era 1/era2—I due canali CH 1 e CH 2 dispongono entrambi di due sezioni voicing completamente indipendenti con diverse frequenze regolabili: EQ-Mode 1 ed EQ-Mode 2. La spia Mode 2 indica che l'EQ-Mode è 2 attivo.

Informazioni generali sugli EQ

Normalmente, i controlli di un EQ alzano o abbassano certe frequenze fisse. Nel nostro era 1/era2, i controlli Bass, Mid e Treble trattano frequenze diverse secondo l'EQ-Mode, dandovi più scelta per aggiustare il suono e permettendovi di usare vari EQ per vari strumenti. Esperimentate con i controlli Bass, Mid e Treble nei due modi, per trovare l'EQ ideale per il vostro strumento e conforme al vostro gusto.

Si noti che: era 1/era2 è stato disegnato per riprodurre il caratteristico suono naturale del vostro strumento – soltanto a volume elevato. Per non perdere questo carattere naturale, abbiamo configurato il funzionamento dei controlli EQ nel modo che non alterino troppo le caratteristiche sonori del vostro strumento. Per questa ragione, in alcuni casi, l'EQ vi semiser «limitato» in confronto a un EQ "standard."

Consiglio pratico

Se per esempio suonate varie chitarre acustiche con corde d'acciaio o nylon:

Il voicing dell'EQ-Mode 1 si adatta soprattutto a regolare le caratteristiche frequenze di una chitarra con corde d'acciaio, mentre l'EQ-Mode 2 si adatta meglio all'uso con chitarre con corde di nylon.

Se invece usate un microfono per amplificare vocali:

Il voicing dell'EQ-Mode 1 si adatta soprattutto a regolare le caratteristiche frequenze di una voce bassa (di uomo), mentre l'EQ-Mode 2 si adatta meglio all'uso con voci acute (di donna). Anche in questo caso vi consigliamo di sperimentare un po'.

7 Bass

Abbassa o alza le frequenze basse di +/- 10 dB (caratteristica Peak). A posizione «mezzogiorno» la risposta in frequenza non è trattata.

8 Mid

Abbassa o alza le frequenze medie di +/- 6 dB (caratteristica Peak). A posizione «mezzogiorno» la risposta in frequenza non è trattata.

9 Treble

Abbassa o alza le frequenze alte di +/- 10 dB (caratteristica Peak). A posizione «mezzogiorno» la risposta in frequenza non è trattata.

10 FX Preset

Selettore rotante per scegliere uno dei 16 programmi effetto (cfr. tabella sottostante).

N. Effetto Descrizione Modificabile*
1	Reverb Room Dark	Riverbero corto, forte HF damping	Più corto o lungo
2	Reverb Room Bright	Riverbero corto, debole HF damping	Più corto o lungo
3	Reverb Hall Warm	Riverbero di media durata, caldo HF damping	Più corto o lungo
4	Reverb Hall Bright	Riverbero di media durata, leggero HF damping	Più corto o lungo
5	Reverb Church	Riverbero lungo, leggero HF damping	Più corto o lungo
6	Delay Short	Una ripetizione, slapback a 80 ms DT: 20 – 170 ms
7	Delay Mid	Multiple ripetizioni, 170 ms DT: 20 – 170 ms
8	Delay Long**	Mehrere Wiederholungen, 800 ms DT: 170 – 800 ms
9	Delay + Pan Delay**	DT: 140 ms + 660 ms DT: 140 ms + (140–660) ms
10	Delay + Reverb	DT: 170 ms, riverbero di media durata	DT: 20 – 170 ms
11	Chorus	Rate: 0,3 Hz Rate: 0,1 – 10 Hz
12	Chorus + Reverb	Chorus n. 11, riverbero di media durata con un livello di: 80%	Livello del riverbero
13	Chorus + Delay	Chorus n. 11, DT: 170 ms DT: 20 – 170 ms
14	Flanger	Rate: 0,4 Hz Rate: 0,1 – 10 Hz
15	Flanger + Reverb	Flanger n. 14, riverbero di media durata con un livello di: 80%	Livello del riverbero
16	Flanger + Delay	Flanger n. 14; DT: 170 ms DT: 20 – 170 ms

* Parametri da modificare individualmente, cfr. 11 "Customizing dei programmi effetto".

Bass

Mid

Treble

FX Preset

FX Vol.

**Attenzione: Gli effetti n. 8 e 9 non possono essere applicati separatamente sui canali CH 1 e CH2 e non sono modificabili separatamente sul relativo canale (cfr. "Customizing dei programmi effetto"). Modifiche dei parametri dell'effetto riguardano entrambi canali, indipendentemente dal canale nel quale gli avete modificato.

DT = Delay-Time: Tempo entro una ripetizione e la seguente

HF-damping: Attenuazione delle frequenze alte nel riverbero per renderlo meno duro e più caldo e corposo.

ms = millisecondi

11 FX Vol.

Controllo per regolare il livello del programma effetto attivato. Girato completamente in senso antiorario, il programma effetto non influisce sulla catena del segnale (bypass).

Customizing dei programmi effetto

era 1 /era2 vi offre una funzione nascosta per modificare i parametri dei programmi effetto – in alcuni casi anche individualmente per canale.

Modificare i parametri:

1. Usate FX Preset (10) del rispettivo canale per scegliere il programma effetto da modificare (n. 1-16).
2. Premere EQ/Mode 2 per tre secondi fino a che la spia Mode 2 lampeggiante indica il modo di programmazione attivo.
3. Ora potete modificare il rispettivo parametro (indicato nell'ultima colonna della tabella FX Preset) usando il controllo Aux In.
4. Memorizzare la modifica: Premere EQ/Mode 2 per tre secondi fino a che la spia Mode 2 s'illumina permanentemente.
5. Revocare la modifica: Premere EQ/Mode 2 brevemente per tornare al normale modo d'uso. La revocazione è confermata tramite un veloce lampeggiare della spia Mode 2.

Attenzione: Potete modificare solo un programma effetti alla volta girate il controllo FX Preset (10) durante la programmazione, la modifica sarà revocata (spia Mode 2 lampeggia velocemente).

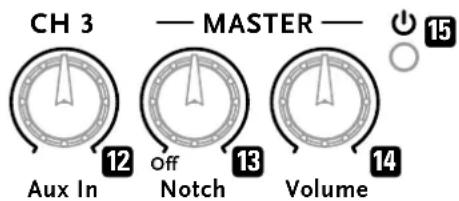

CH 3 — MASTER — Aux In 12 Off 13 Volume 14

CH 3

12 Aux In

Controllo per regolare il livello di una fonte audio collegata. Per collegare una fonte audio cfr. 1.2 "Pannello posteriore, Input CH 3".

MASTER

13 Notch

Controllo del filtro notch per ridurre frequenze inopportune che potranno creare indesiderati feedback o risonanze. Questo filtro vi attenuare al massimo la frequenza inopportuna. Se si fa presente una frequenza inopportuna, basta cercarla, girando lentamente il controllo (40 – 180 Hz). Quando avete trovato la frequenza inopportuna, il disturbo sarà eliminato. Girato completamente nel senso antiorario, il filtro notch è disattivato.

14 Volume

Controllo per regolare il volume Master dell'amplificatore.

Spia On/Off

La spia s'illumina indicandovi che l'amplificatore è acceso.

1.2 Pannello posteriore

16 Input CH 1 e CH 2

Due ingressi combinati per strumento e microfono. era 1/era2:individua se usate l'ingresso jack da 6,3 mm/1/4" (per strumenti) o l'ingresso XLR (per microfoni) e attiva il rispettivo preamplificatore.

Se usate un cavo con connettore jack, la presa funziona da ingresso non bilanciato per strumenti con pick-up passivo o attivo.

! Badate a usare un cavo da strumenti (mono o stereo) adatto alla trasmissione non bilanciata di segnali (di strumenti). Per eliminare segnali di disturbo o errori vi consigliamo di usare cavi di alta qualità.

Se usate un cavo con connettore XLR, la presa funziona come ingresso bilanciato per microfoni dinamici e a condensatore.

! Badate a usare un cavo da microfono (XLR) adatto alla trasmissione bilanciata di segnali (di microfono). Per eliminare segnali di disturbo o errori vi consigliamo di usare cavi di alta qualità.

17 Phantom Power

Selettore per attivare la tensione virtuale (spia s'illumina) per alimentare lo strumento (9 Volt) oppure il microfono (24 Volt) collegato all'ingresso, se necessario. Se lo strumento o il microfono non richiedono un'alimentazione, disattivate Phantom Power (spia non s'illumina).

Attenzione: Per favore, controllate se il microfono o lo strumento collegato richiedono un'alimentazione con tensione virtuale e soprattutt tollerano. Altrimenti rischiate di danneggiare il microfono o lo strumento. Soprattutto microfoni dinamici vintage (di regola più vecchi di 20, 30 anni) possono essere danneggiati. In caso di dubbi, riferitevi al fornitore o produttore dello strumento o del microfono.

Un avviso sulla tensione virtuale di 24 Volt: Che cosa fare, se il mio microfono a condensatore necessita 48 Volt?

Nelle descrizioni dei vari modelli di preamplificatori per microfono troverete tensioni virtuali che variano entro 9, 12, 15, 24 e 48 Volt – un fatto che naturalmente crea un po' di confusione da parte degli utenti. La più grande parte dei microfoni a condensatore (con poche eccezioni) funziona senza problemi con una tensione d'alimentazione entro 12 e 48 Volt. Il circuito elettronico nel microfono non fa differenza entro 24 e 48 Volt, quindi il microfono non presenta mutazioni nel comportamento dinamico dovuti a varie tensioni virtuali. Esiste soltanto un aspetto importante riguardo al tipo di alimentazione: L'alimentatore di tensione virtuale deve fornire una tensione corrispondente alle specificazioni delle norme vigenti. Naturalmente, gli amplificatori della serie « era » corrispondono a queste norme.

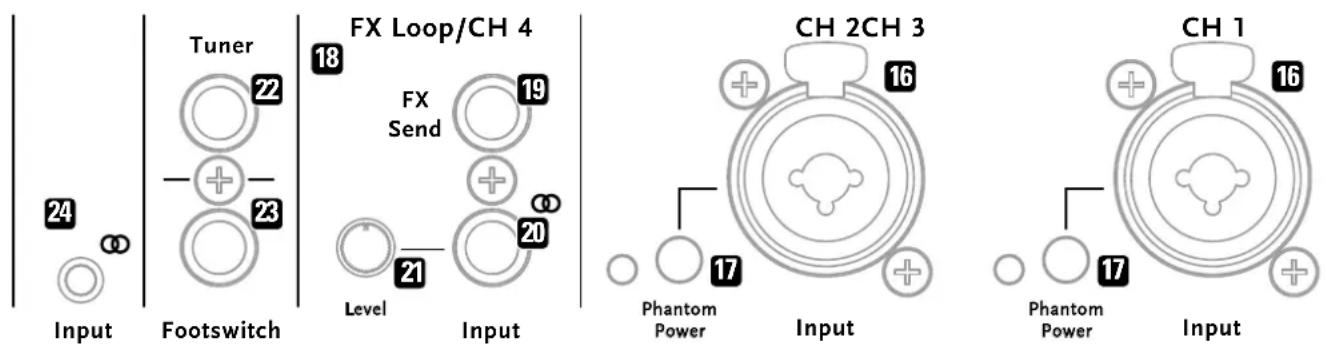

18 FX Loop/CH 4

Loop effetti parallelo per collegare processori di effetto esterni. Collegate FX Send (19) all'ingresso e Input (20) all'uscita del processore di effetto esterno. Alternativamente potete usare questo ingresso come quarto canale CH 4.

19 FX Send

Uscita jack stereo, 6,3 mm, del CH 1 e CH 2 per pilotare un processore effetti esterno. FX Send trasmette il segnale non bilanciato proveniente dello stadio d'ingresso (dopo l'EQ, senza applicazione degli effetti interni) al livello linea – perciò può servire anche come uscita per trasmettere il segnale a un mixer, registratori analogici ecc. Se usate un cavo mono, invece di un cavo stereo, FX Send trasmette soltanto il segnale del CH 1.

Ingresso jack stereo, 6,3 mm, per collegare un processore effetti (in combinazione con FX Send) al FX Loop. Serve anche come ingresso del CH 4 per altri fonti di segnale da linea (per esempio uno strumento preamplificato senza voicing da trasmettere a un mixer, drum-computer ecc.).

21 Level

Controllo per regolare il livello d'ingresso dell'Input (20)

2 Tuner

Uscita jack mono, 6,3 mm, per collegare un accordatore. L'uscita rimane attiva, anche se avete attivato il circuito muting del vostro era 1/era2.

2 Footswitch

Presa jack stereo, 6,3 mm, per collegare un selettore doppio a pedale in vendita opzionale (per esempio Hughes & Kettner FS-2). Il primo pulsante serve ad attivare il circuito muting dell'amplificatore (mute = LED 1 del FS-2 s'illumina). Il secondo pulsante serve a disattivare e riattivare gli effetti interni (cfr. 1.1 Pannello superiore / FX Preset e FX Vol) (disattivato = LED 2 del FS-2 s'illumina).

Highlead Kilohur 33 era1 350 W |a Channels WACE IN CEREMONY Low 2.4 Low 2.4 Low 2.4 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 1.1 High 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4 Low 2.4 Low 2.4 Low 33 Low 2.4 Low 2.4

24 Input CH 3

Presa mini jack stereo, 3,5 mm, per collegare fonti audio come smartphone, lettore MP3 ecc.

2F DI Out

Uscita XLR bilanciata che trasmette il segnale bilanciato del preamplificatore dei canali CH 1 e CH 2 senza effetti (interni e senza segnale del FX-Loop/CH 4) per collegare l'amplificatore a un sistema audio o a un mixer – potete scegliere, se il segnale sarà trattato dall'EQ o no. Un segnale bilanciato permette una trasmissione a lunga distanza senza troppi disturbi.

2: Pre/Post EQ

Selettore per scegliere il tipo di segnale da trasmettere al DI Out (Pre = prima dell'EQ / Post = dopo l'EQ, cioè trattato dalla sezione voicing). Pulsante non premuto = prima dell'EQ

Pulsante premuto = dopo l'EQ

2 Ground Lift

Interruttore per interrompere il circuito di messa a terra (Pin 1). In alcuni casi si può manifestare un loop o anello di terra, che crea un ronzio. Per eliminare questo fenomeno indesiderato, vi consigliamo di attivare questo interruttore per interrompere l'anello di terra.

Pulsante non premuto = disattivo

Pulsante premuto = attivo

28 Phones

Presa jack stereo, 6,3 mm, dell'amplificatore per cuffie. Se collegate il cavo di una cuffia, l'altoparlante del vostro era 1/era2 è disattivato. Quest'uscita fornisce il pieno: un composito dei segnali del CH 1 e CH 2, della fonte audio collegata a CH 3, degli effetti interni e del FX-Loop/CH 4 e vi permette di godervi sotto la cuffia tutta la gloria sonora del vostro era 1/era2: senza disturbare altri – grazie al muting degli altoparlanti (causato dall'inserzione del cavo-cuffia nella presa).

29 Line Out

Uscita jack stereo, 6,3 mm, che trasmette il segnale di linea stereo non bilanciato del preamplificatore di CH 1 e CH 2 per collegare un mixer o un registratore. Si tratta del segnale composito post EQ, incluso i segnali del CH 3 e del FX-Loop/CH 4.

30 Line Out Level

Controllo per regolare il livello d'uscita del Line Out indipendentemente dal volume Master.

31 Optical Out

Uscita audio ottica S/PDIF-Toslink per trasmettere il segnale audio Master del vostro era1/era2 ad apparecchi dotati con ingresso ottico Toslink. Questo tipo di segnale è ideale per registrazioni audio, per esempio su schede audio di un computer, mixer digitali, interfacce audio ma anche impianti stereo.

Toslink è una fibra ottica e dielettrica, che non solo evita loop (anelli) di terra e ronzii indesiderati, ma si dimostra anche immune a disturbanti lanci elettrici o magnetici.

32 Auto Sleep

Per essere conformi al regolamento CE n. 1275/2008 della Commissione delle Comunità Europee, prodotti che consumano energia devono contenere tecnologie progettuali per ridurre il loro consumo d'energia. Per questo abbiamo integrato la funzione Auto Sleep che potete attivare o disattivare usando il piccolo pulsante incassato accanto alla presa Speaker. Basta premere il pulsante con un oggetto allungato e assottigliato.

Pulsante premuto = attivo

Pulsante non premuto = disattivo

Come impostazione di fabbrica, Auto Sleep è attivato. Questo significa che il vostro era 1/era2 si spegne automaticamente dopo una pausa continua di circa 90 minuti. Se l'amplificatore è stato spento dalla funzione Auto Sleep, potete riaccenderlo azionando due volte l'interruttore Power.

3 Power

Interruttore d'alimentazione – On = acceso / Off = spento.

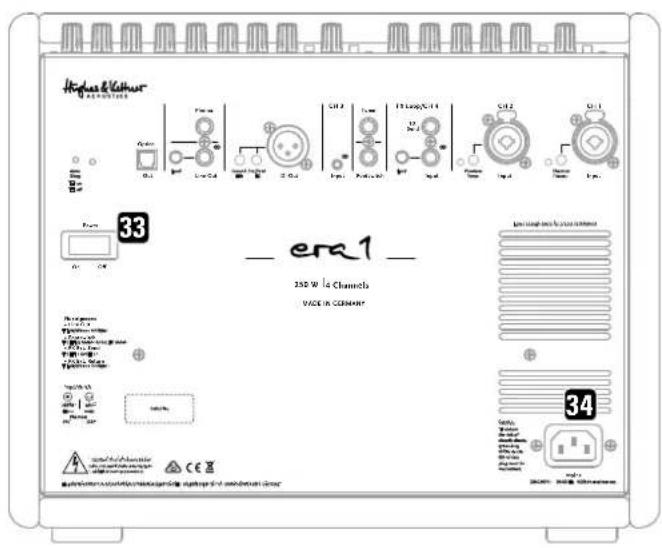

34 Mains

Presa per collegare il cavo d'alimentazione compreso (Mains Lead). Verificate che la tensione elettrica locale corrisponda a quella indicata sull'amplificatore prima di collegarlo alla presa di corrente.

35 Factory Reset

Pulsante incassato nel foro a destra dell'Auto Sleep da tener premuto per cinque secondi usando un oggetto allungato e assottigliato (per esempio un fermaglio) per resettare l'amplificatore. Il reset sull'impostazione di fabbrica è avvenuto, quando le spie LED del pannello superiore lo confermano lampeggiando due volte.

2 Configurazione standard / collegamento dei cavi


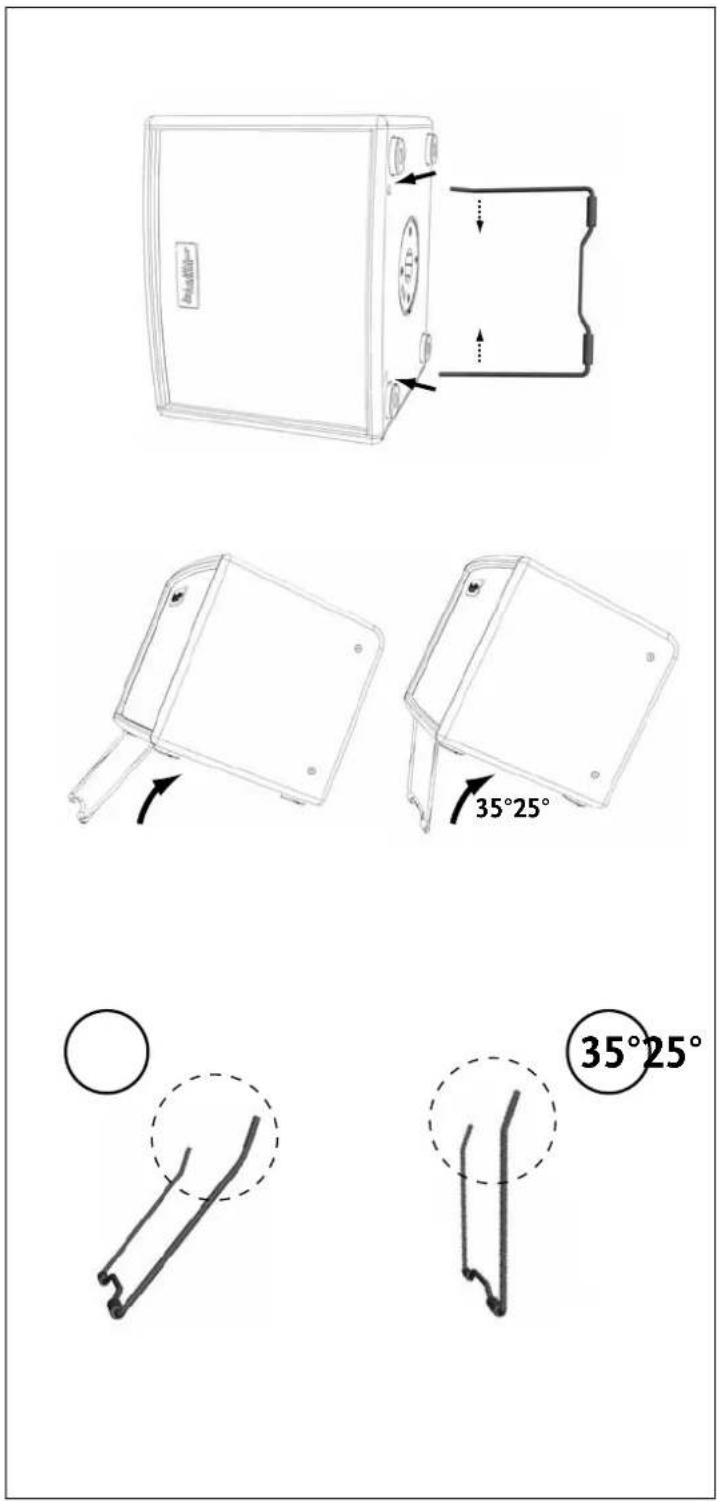

3 Staffa d'inclinazione

Gentilmente comprimere le due punte della staffa d'inclinazione e inserirle nelle bussole. Badate che le punte siano inserite fino in fondo delle bussole. La tensione delle punte compresse evita che la staffa si stacca.

era 1

4 Caratteristiche tecniche

Ingressi

Input CH 1 / CH 2 – strumento	Jack, 6,3 mm (1/4")Tip = (+), Anello = tensione virtuale o terra,Sleeve = terra
Impedenza d'ingresso 2,2 M-Ohm, non bilanciato
Gain 0 – 30 dB
Livello massimo d'ingresso +17 dBu	@ line out, 1 kHz, THD+N <1%
S/N Ratio >92 dB	@ line out, 22 Hz-22 kHz, Input in cortocircui-to, Gain = 0 dB, rc +4 dBu>89 dB@ power amp out, 22 Hz-22 kHz, Input incortocircuito, Gain = 0 dB, rc +36 dBu
EIN -113 dBu	@ line out, 22 Hz-22 kHz, Input in cortocircui-to, Gain = 30 dB, re +14 dBu-113 dBu@ power amp out
Spettro dinamico >105 dB	@ line out, 22 Hz-22 kHz, Input in cortocircui-to, Gain = 0 dB>89 dB@ power amp out
Alimentazione virtuale +9 Volt
Input CH 1 / CH 2 – microfono	XLRPin 2 = (+)
Impedenza d'ingresso 1 kOhm, bilanciato
Gain 0 – 46 dB
Livello massimo d'ingresso +8 dBu	@ line out, 1 kHz, THD+N <1%
CMRR >71 dB	Rs – 200 Ohm, 100 Hz, Gain – 46 dB,re +4 dBu
S/N Ratio >92 dBu	@ line out, 22 Hz-22 kHz, ingresso aperto,Gain = 0 dB, re +4 dBu
EIN -121 dBu	@ line out, 22 Hz-22 kHz, ingresso aperto,Gain – 46 dB, re +14 dBu
Spettro dinamico >100 dB	@ line out, 22 Hz-22 kHz, ingresso aperto,Gain – 0 dB
Alimentazione virtuale +24 Volt
Input CH 3	Mini jack stereo, 3,5 mmTip – canalc sinistro, Ring – canalc destro
FX Loop / CH 4 – Input	Jack stereo, 6,3 mm (1/4")Tip = canalc sinistro, Ring = canalc destroLivello massimo d'ingresso: +10 dBu

Uscite

FX Send	Jack stereo, 6,3 mm (1/4")Tip = CH 1, Ring = CH 2Livello massimo d'ingresso: +10 dBu
Line Out	Jack stereo, 6,3 mm (1/4")Livello massimo d'uscita: +10 dBu, non bilanciato, 2 kOhm Load, THD+N <1%
Optical Out	S/PDIF Toslink, 24 bit/48 kHz
DI Out	XLRPin 2-(+), Livello massimo d'uscita: -10 dBu, bilanciato, 2 kOhm Load, THD+N <1%
Footswitch	Jack stereo, 6,3 mm (1/4")Tip – Muting CH 1/2, Ring – Muting effetti interni
Tuner	Jack mono, 6,3 mm (1/4")
Phones Out	Jack stereo, 6,3 mm (1/4")Tip – canale sinistro, Ring – canale destro

Sezione Voicing/EQ

Caratteristiche generali

Zona di tolleranza corrente di rete	+/-10%
Temperatura ambiente per l'esercizio:	0^ - +35^ C
Assorbimento di corrente in corrispondenza a EN 60065*	0,6 A / 220-240 V AC1 A / 100-120 V AC
Amplificatore	Class D
Potenza di uscita 250 W (era 1)	400 W (era 2)
Tensione di uscita 70 V peak

era 1:

Altoparlanti

1x 8" Medi e bassi +1x 1" tweeter2-Wegc passiv, Closed-Box-Design;2 vie, passivo, Closed-Box-Design;70 Hz - 15 kHz (-3dB)

era 2:

Altoparlanti

2x 8" Medi e bassi +1x 1" tweeter2-Wege passiv, Closed-Box-Design;2 vic, passivo, Closed-Box-Design;70 Hz – 15 kHz (-3dB)

Dimensioni

era 1:

Dimensioni (L x A x P)	350 x 285 x 290 mm13-13/16 x 11-15/64 x 11-27/64"
Peso	10,75 kg / 23,7 lbs. (black)9,85 kg / 21,7 lbs. (wood)

era 2:

Dimensioni (L x A x P)	350 x 475 x 290 mm13-13/16 x 18-45/64 x 11-27/64"
Peso	14,45 kg / 31,9 lbs. (black)14,10 kg / 31,1 lbs. (wood)

* Il valore dell'assorbimento di corrente (entrata rete) è stato individuato con 1/8 del rendimento massimo all'uscita dell'amplificatore interno, usando un segnale sinusoidale in corrispondenza alla norma EN60065. Questo corrisponde all'assorbimento di corrente medio per una normale riproduzione di musica.
