用户手册 Q8641-E AXIS

有毒有害物质或元素
部件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr-(VI))	多溴联苯(PB-B)	多溴二苯醚(PB-DE)
电气实装部分	X	00000
0:表示该有毒有害物质在该部件均质材料中的含量均在GB/T26572标准规定的限量要求以下。X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T26572标准规定的限量要求。

Contactinformation

AxisCommunicationsAB

Emdalavägen14

22369Lund

Sweden

Tel:[phone]

Fax:[phone]

axis.com

Warrantyinformation

製品製品	通常通鐵電力	最大最費電力
AXISQ8641-E24VAC/DC*	16W182W
AXISQ8642-E24VAC/DC*

JA

重要

• AXISQ8641-E或AXISQ8642-EPT热成像网络摄像机
• 电源连接器
• I/O连接器
• Torx®批头T20和T30

• 印刷资料

• 安装指南（本文档）
  -额外的序列号标签（2个）
  -AVHS身份验证密钥

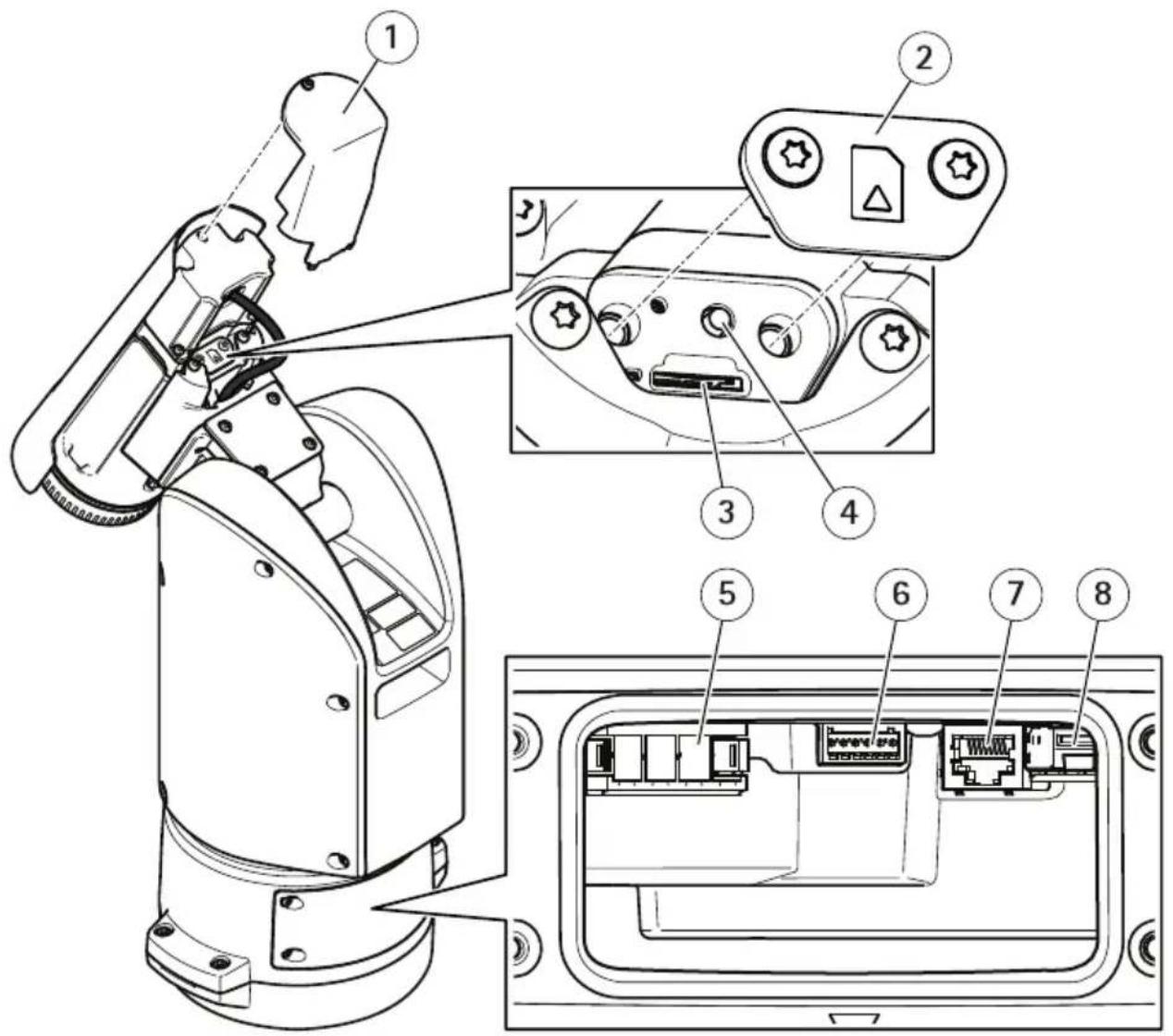

产品概述概述

有关硬件组件的规格，请参见 规格 在 第 163 页

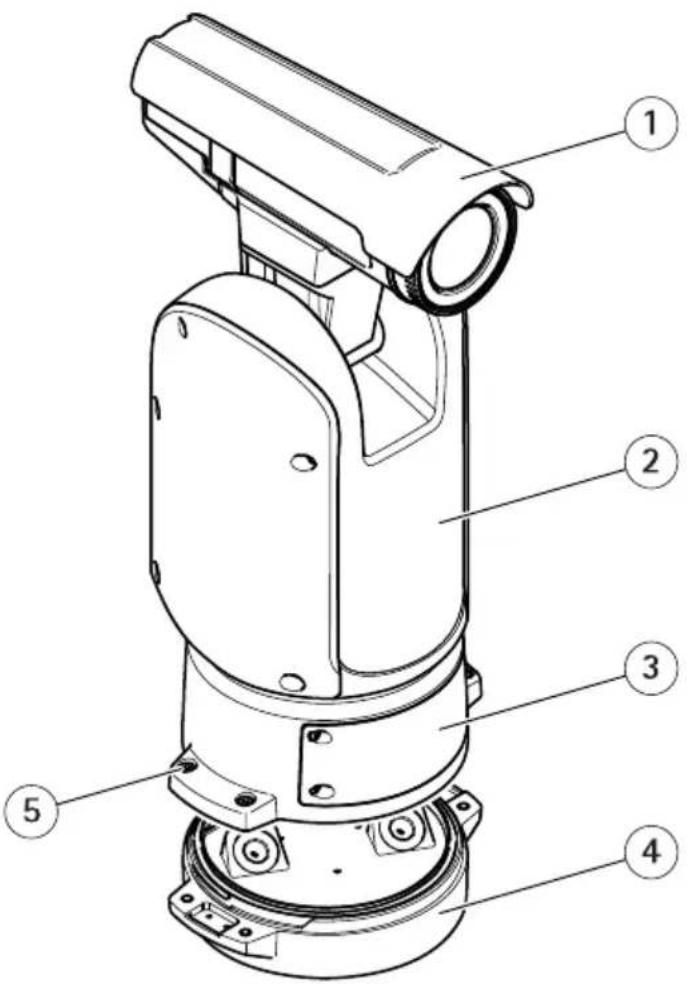

1 遮阳板
2 定位摄像机
3 盖
4 底座单元
5 底座单元螺丝

1 后盖
2 SD 卡盖
3 SD 卡插槽
4 控制按钮
5 输入电源连接器
6 I/O 连接器
7 RJ45 连接器
8 SFP 模块的 SFP 插槽（不包括 SFP 模块）

如何妊娠安温产品

危险

电击风险。安装产品之前，电缆都应断电。

⚠️ 小心

电气连接和导线管安装应由经过认证的电工执行，并遵守当地法规。

⚠️ 小心

△伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

⚠️ 小心

△伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时，请断开电源并让表面冷却。

安装底座单元

1. 移除四颗底座单元螺丝(T30)。

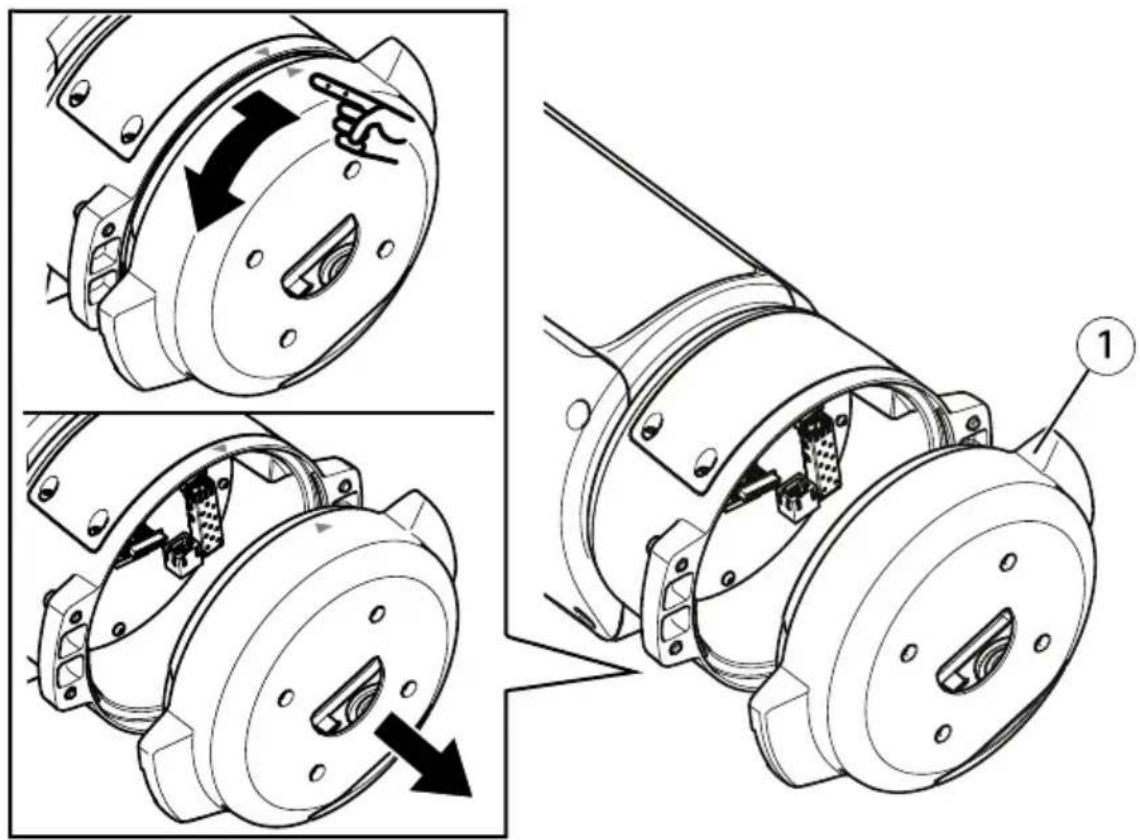

2. 同时逆时针拉转底座单元，直到底座单元和该单元其余部分的箭头对齐。

3. 移除底座单元。

移除透明底座单元盖板时，请勿使用尖锐工具。

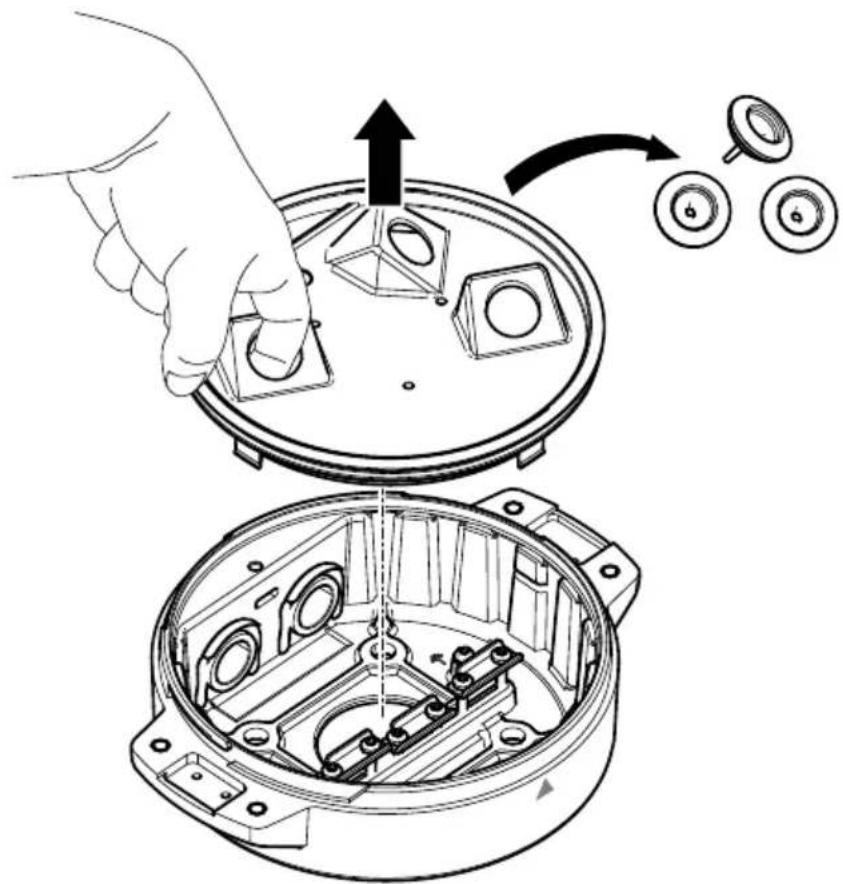

4.移除透明底座单元盖板。

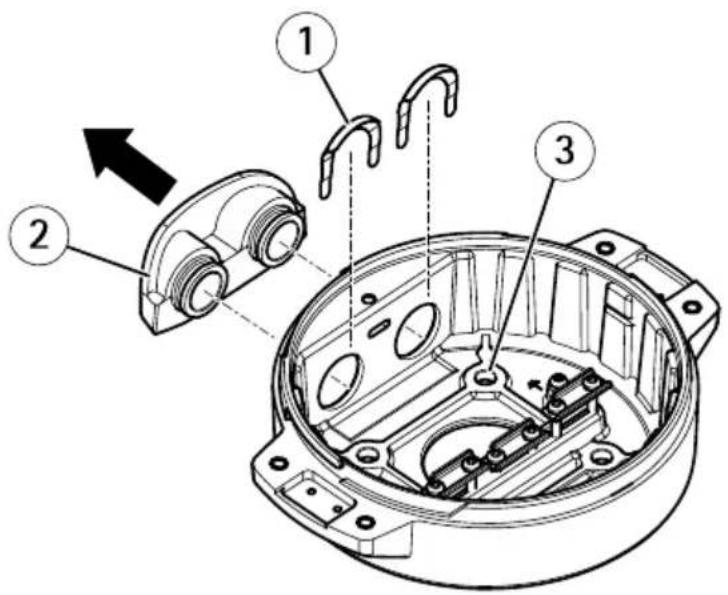

5.仅适用于导线管安装：取下两个导线管盖夹，然后取下导线管盖。
6. 在四个螺丝孔中使用适当的紧固件将底座单元固定到安装表面。

布线布线

警告

电击风险。本产品应同时使用电源线中的保护地线和接地编织层进行接地。确保保护地线和接地编织层的两端与其各自的接地表面接触。

重要

仅使用符合指定电缆区域要求的电缆。有关详细信息，请参见 电缆厚度在第 166。页

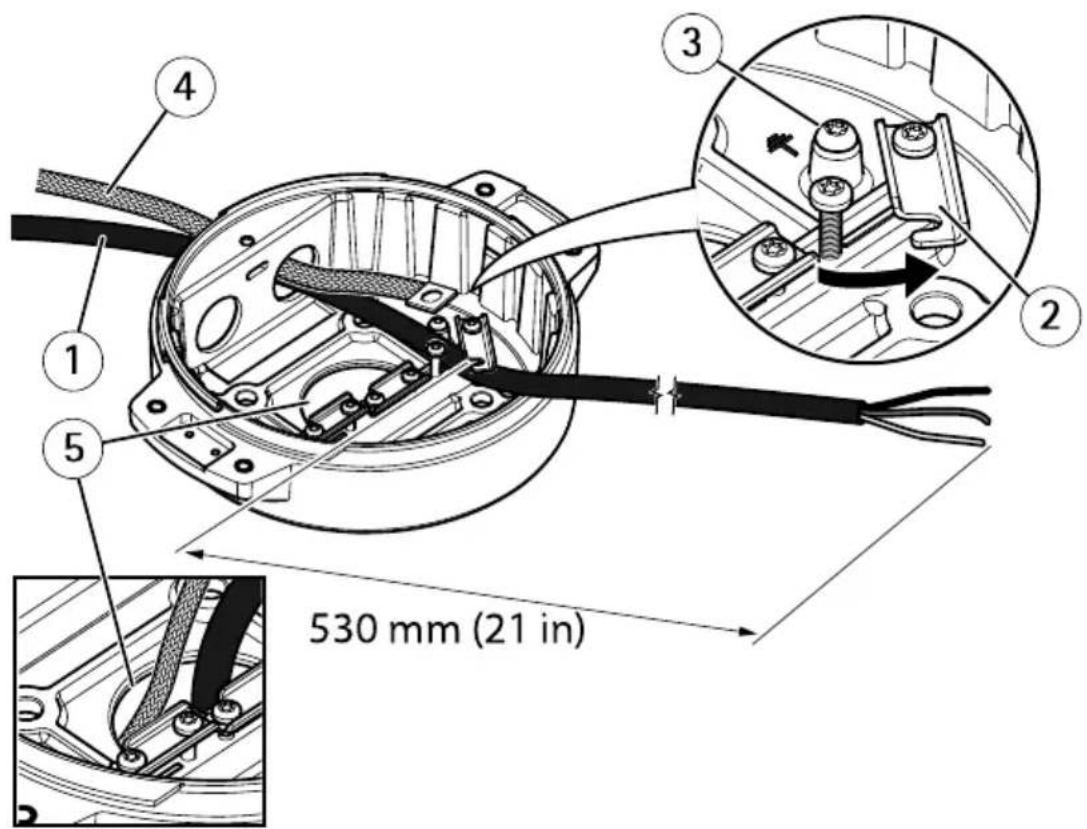

1 电源线（不包括）
2 应力消除器
3 接地螺丝
4 接地编织层（不包括）
5 底部电缆孔

1. 安装可选的导线管适配器（不包括）。
2. 将接地编织层连接到接地螺丝。
3. 将电源线、I/O电缆和网络电缆穿过底座单元上的孔（如上图所示）。或者，将其穿过底部电缆孔。
4. 将电源线穿过应力消除器，并保持应力消除器与电缆末端距离为530毫米（21英寸）。

1 I/O 电缆（可选，不包括）

2 网络电缆（不包括）

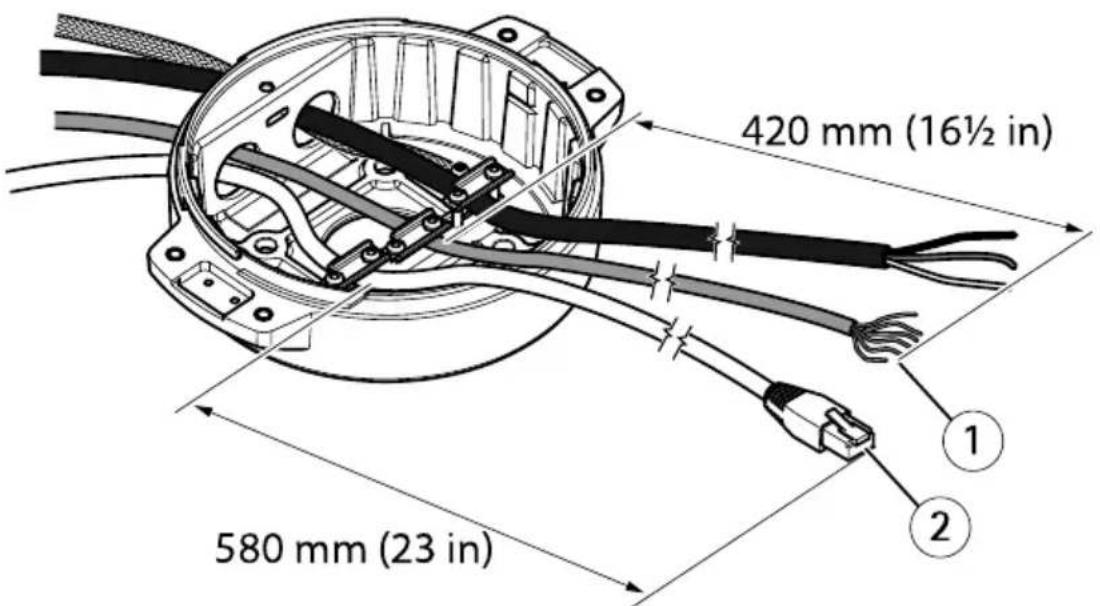

1. 将I/O电缆（可选）穿过应变消除件，并使应变消除件至电缆端的距离为420毫米（16½英寸）。

2. 将网络电缆（光纤电缆和/或RJ45电缆）穿过应力消除器，并保持应力消除器与连接器末端的距离为580毫米（23英寸）。有关不同网络连接选项的详细信息，请参见安装网络链路。在第158页

3. 合上并拧紧这三个应力消除器。

1 电源线（不包括）
2 I/O 电缆（可选，不包括）
3 网络电缆（不包括）
4 电缆垫片
5 透明底座单元盖板

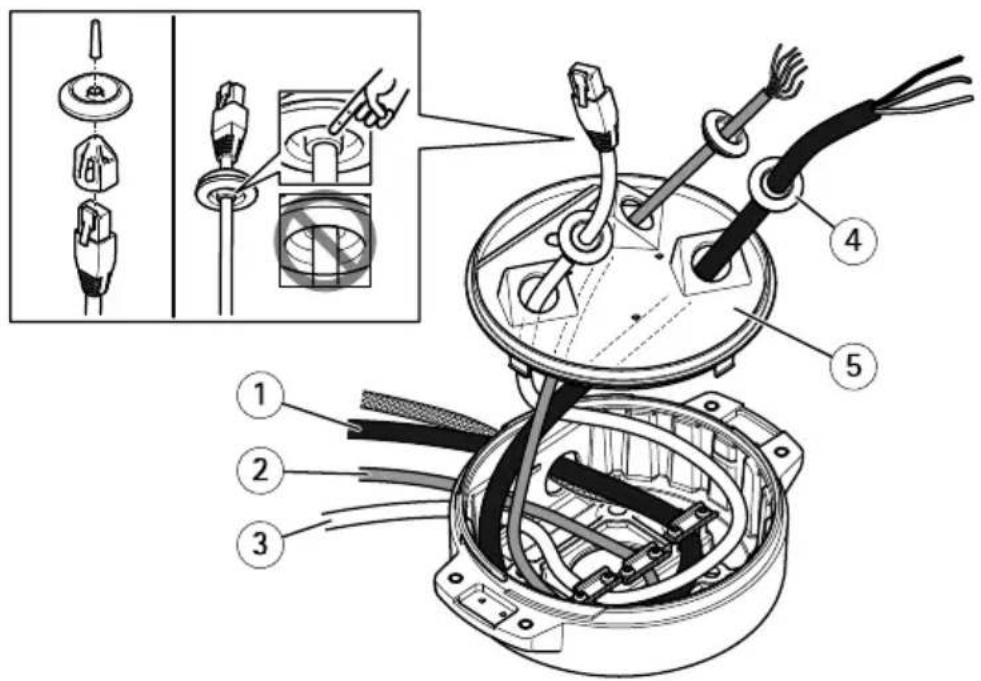

1. 将电缆垫片安装到电缆上。请参见 电缆厚度在。第 166 页
2. 将电源线、I/O电缆和网络电缆（包括电缆垫片）穿过透明底座单元盖板上的孔，然后按照上图所示进行布线。

注

如果您同时使用光纤电缆和RJ45电缆进行网络连接，请将光纤电缆与I/O电缆穿过同一电缆垫片。在电缆和电缆垫片之间涂抹密封剂以防电缆滑出。有关不同网络连接选项的详细信息，请参见安装网络链路。在第158页

1. 更换底座单元上的透明底座单元盖板，并将电缆垫片安装在孔内。

1 I/O 连接器
2 电源连接器
3 0 形环

注

保护地线务必比其他两条线（在电源线中）长约10毫米（3/8英寸），以免拉扯时意外断开。

备注

我们建议您分别将电源电缆护套和I/O电缆护套剪下大约90毫米（3½英寸）和70毫米（2¾英寸），以便安装。

1. 安装电源连接器和 I/O 连接器，请参见 接口在第。164 页

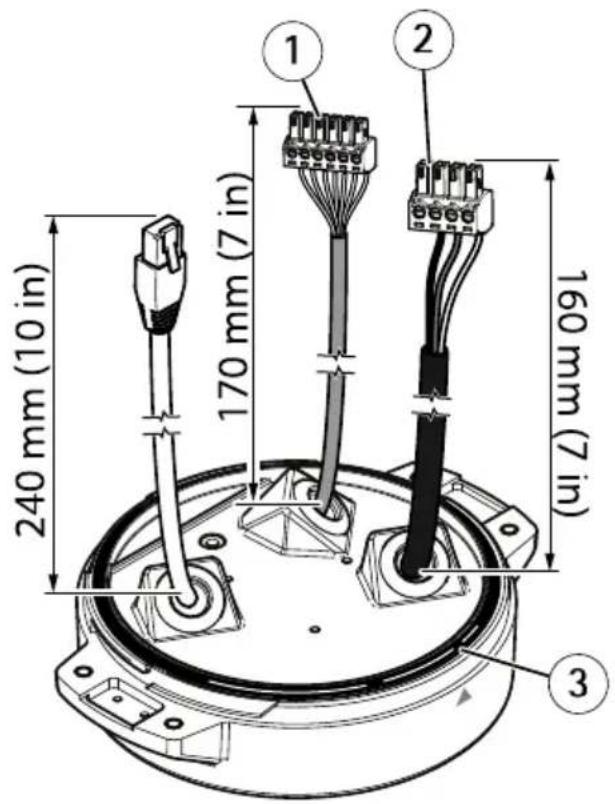

2. 调整网络、I/O和电源线，以使电缆垫片与连接器末端的距离分别为240毫米（10英寸）、170毫米（7英寸）及160毫米（7英寸）。

注

确保O型环正确安装在透明底座单元盖板周围。

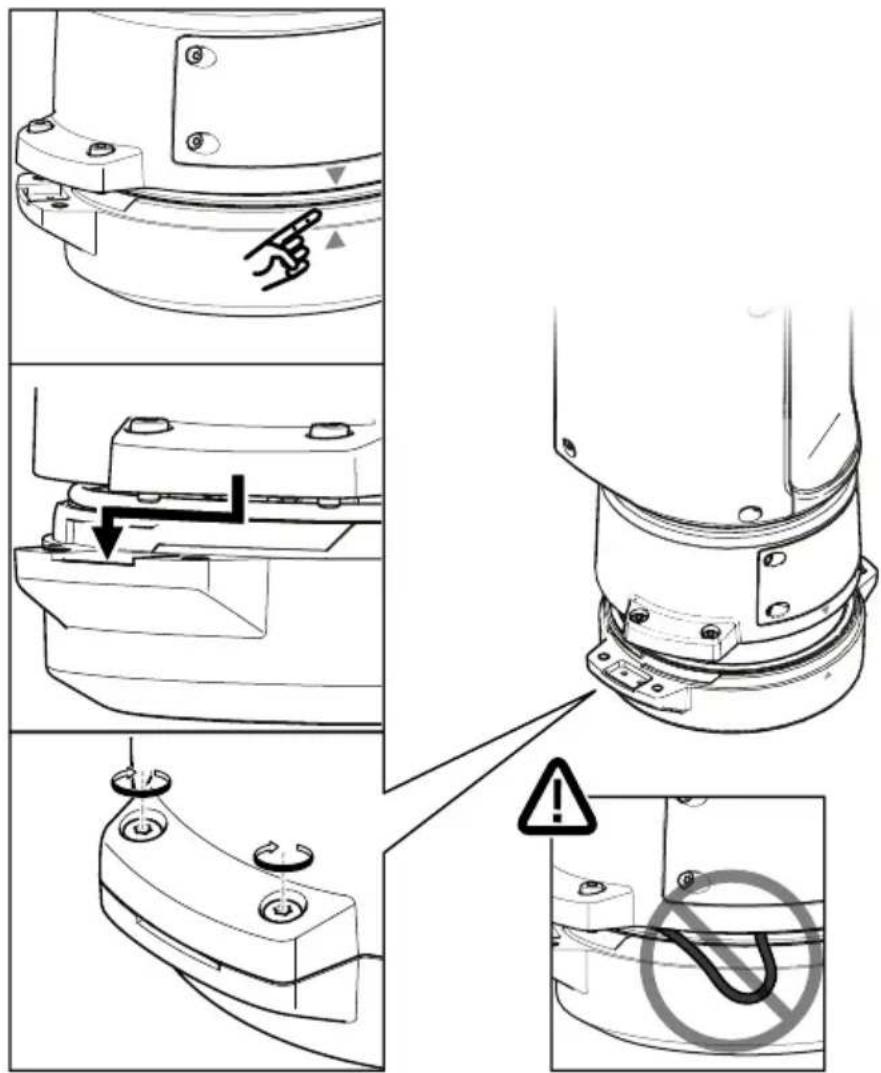

1. 调整底座单元上的定位单元，从而确保两个单元上的箭头对齐。
2. 按顺时针方向将定位装置转回至其初始位置并拧紧4个底座装置螺丝（扭矩3.0牛米）。

注

在安装2个装置时，请确保电缆未被夹扁。

安装網路鏈路

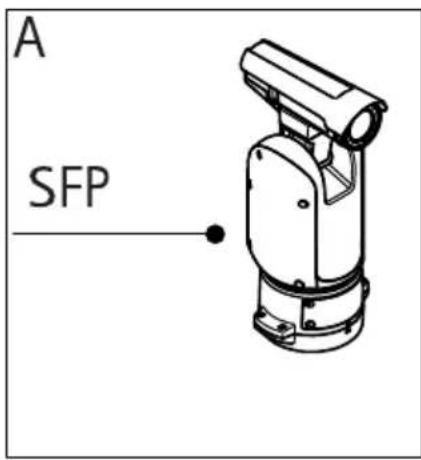

•A: 通过光纤电缆或与SFP插槽中的SFP模块（带有相应的连接器）连接的RJ45电缆。

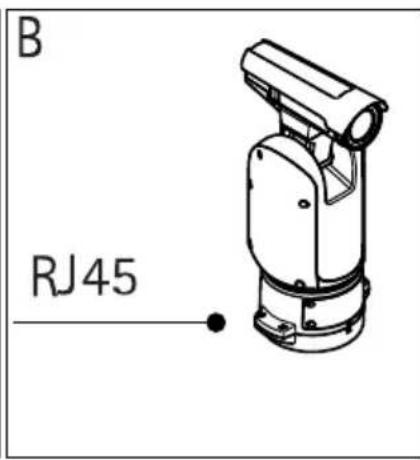

B: 通过与固定式RJ45连接器连接的RJ45电缆。

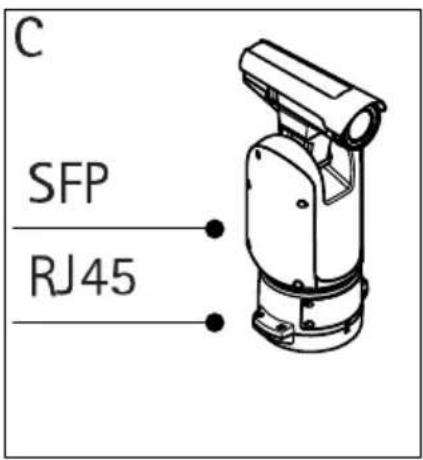

•C: 同时连接上述两种电缆, 在此情况下, 通过SFP模块实现的连接用作主网络链路, 而通过固定式RJ45连接器实现的连接用作故障转移链路。

有关网络连接器位置的详细信息，请参见 接口 在 第。164 页

备注

• 不包括SFP模块。有关可用SFP模块的详细信息，请参见 www.axis.com
• 仅通过使用相应SFP模块的光纤电缆建立网络链路可用作远程布线安装的独立解决方案。

连接电缆

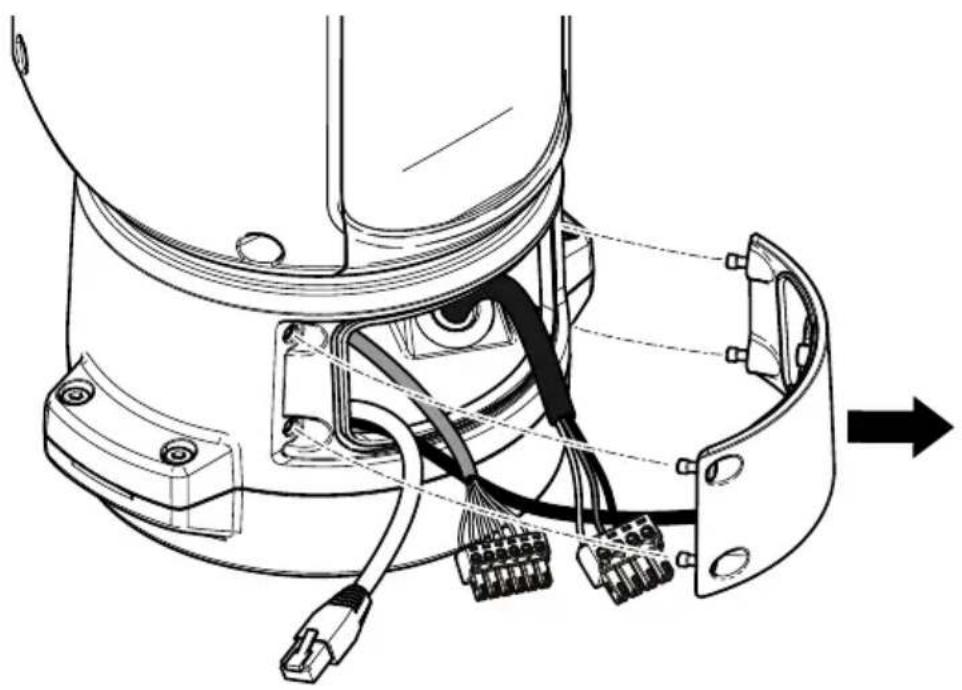

1. 松开四颗盖子螺丝(T20)，然后取下盖子。

ZH

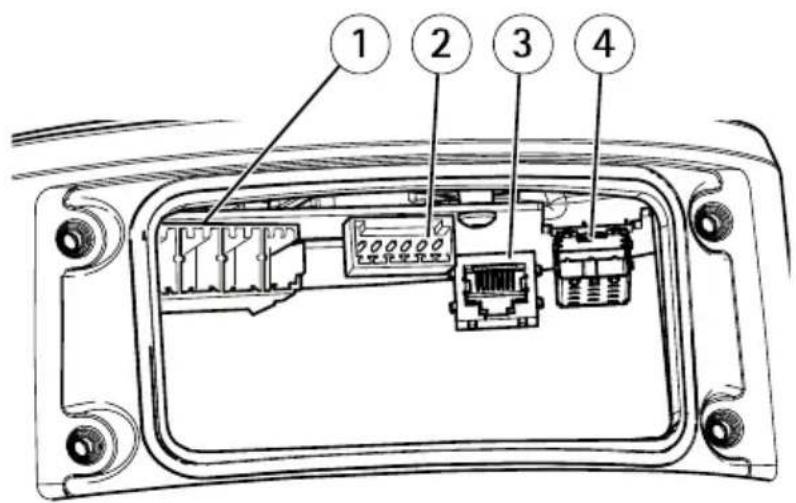

1 输入电源连接器
2 I/O 连接器
3 RJ45 连接器
4 SFP 模块的 SFP 插槽（不包括 SFP 模块）

1. 连接网络（光纤和/或RJ45）、I/O和电源线。有关不同网络连接选项的详细

信息，请参见 安装 网络 链路。在 第 158 页

1. 更换盖子，然后拧紧四颗盖子螺丝（扭矩3.0Nm）。
2. 接通产品电源。

如何安装安装卡SD可选可选）

标准或高容量microSD卡（不包括）可用于在产品中本地存储录制内容。安装SD卡之前，请参见产品概述在。第148页

1. 断开产品电源。
2. 移除后盖螺丝，然后取下后盖。
3. 移除SD卡盖螺丝，然后取下SD卡盖。
4. 将 microSD 卡插入 SD 卡插槽，请参见产品概述在第 148 页
5. 装上SD卡盖并拧紧螺丝（扭矩1.0Nm）。
6. 装上后盖并拧紧螺丝（扭矩1.0Nm）。
7. 重新连接产品电源。

如何访问请闻产品

若要在网络中查找安讯士设备并为它们分配Windows®中的IP地址，请使用AXISIPUtility或AXIS设备管理器。这两种应用程序都是免费的，可以从axis.com/support上进行下载

有关使用产品的更多信息，请参阅 axis.com 上提供的用户手册

重置動置方默认駁设置

⚠️小心

受伤风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

⚠️小心

受伤风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时，请断开电源并让表面冷却。

重要

重置为出厂默认设置时应谨慎。重置为出厂默认值会将所有设置（包括IP地址）重置为出厂默认值。

重置之前，请参见产品概述在。将产品重置为出厂默认设置：

1. 断开产品电源。
2. 松开后盖螺丝，然后取下后盖。
3. 松开SD卡盖螺丝，然后取下SD卡盖。
4. 按住控制按钮并重新连接电源。
5. 按住控制按钮15-30秒，直到状态LED指示灯呈淡黄色闪烁。
6. 松开控制按钮。当状态LED指示灯变绿时，此过程完成。产品已重置为出厂默认设置。如果网络上没有可用的DHCP服务器，则默认IP地址为192.168.0.90
7. 装上SD卡盖并拧紧螺丝（扭矩1.0Nm）。
8. 装上后盖并拧紧螺丝（扭矩1.0Nm）。
9. 使用安装和管理软件工具分配IP地址、设置密码和访问视频流。 安装和管理软件工具可从 www.axis.com/support 上的支持页面获取。

更多藉總信息

• 有关本文档的最新版本，请参见 axis.com
• 用户手册可从 axis.com 获取
• 要检查是否有设备的可用更新固件，请参见 axis.com/support
• 如需有用的在线培训和在线研讨会，请参见 axis.com/academy

可选附选附件

欲查看本产品可用附件的完整列表，请转到axis.com上的产品页并选择“软件和附件”。

质保德信息

有关安讯士产品质保的信息及相关信息，请转到 axis.com/warranty。

规格规格

要查找最新版本的产品数据表，请转到 axis.com 上的产品页并查找支持和操文档

LED 指示指示灯

LED状态指示灯	指示指示
不亮	连接和正常工作。
绿色	连接和正常工作。
橙色	在启动期间稳定。在固件升级过程中或重置为出厂默认值时闪烁。
橙色/红色	如果网络连接不可用或丢失,则呈橙色/红色闪烁。
红色	固件升级失败。

SD 卡插槽插槽

⚠️小心

受伤风险。活动部件。操作期间，请保持身体部位远离产品。安装或维护产品时，请断开电源。

小心

受伤风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时，请断开电源并让表面冷却。

注

• 损坏SD卡的风险。插入或取出SD卡时，请勿使用锋利的工具、金属物体或过大力气。使用手指插入和取出该卡。
• 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在取出SD卡之前，请先从产品的网页上卸载SD卡。

有关SD卡的建议，请参见 axis.com。

按钮按钮

控制按钮

有关控制按钮的位置，请参见产品概述在。第148页

控制按钮用于：

• 将产品重置为出厂默认设置。请参见 第 161。页
• 连接至安讯士视频托管系统服务。要查找更多关于此服务的信息，请参见 axis.com

接口接口

网络连接器接器

RJ45以太网连接器。

SFP连接器。

注

该产品应使用屏蔽网络电缆(STP)或光纤电缆进行连接。将产品连接到网络的电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法规要求的信息，请参见 Electromagnetic compatibility (EMC) on page 8

I/O 连接器接器

在外部设备结合了移动侦测、事件触发和报警通知等功能的情况下，使用/O连接器。除OVDC参考点和电源（DC输出）外，I/O连接器还提供连接至以下模块的接口：

数字输入用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗触点和玻璃破碎侦测器。

数字输出用于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程序编程接口或从产品网页进行激活。

6针可配置接线端子

功能功能	针脚	针注意注意事项脚	规格规格
DC接地	1		QDC
DC输出	2	可用于为辅助设备供电。注意:此针脚只能用作电源输出。	12VDC最大负载=50mA
可配置(输入或输出)	3-6	数字输入-连接至针1以启用,或保留浮动状态(断开连接)以停用。	0至最大30VDC
		数字输出-启用时内部连接至针1(DC接地),停用时保留浮动状态(断开连接)。如果与电感负载(如继电器)一起使用,则将二极管与负载并联连接,以防止电压瞬变。	0至最大30VDC,开漏,100mA

示例示例

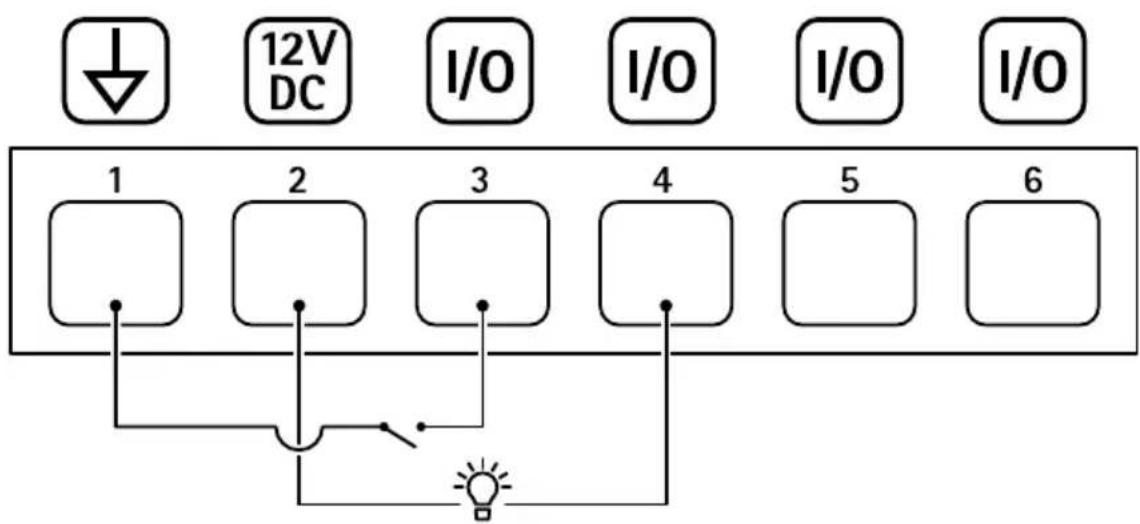

1 DC 接地
2 DC 输出 12 V，
3 I/O 配置为输入
4 I/O 配置为输出
5 可配置的 I/O
6 可配置的 I/O

最大 50 mA

电源莲灌器

4针接线端子，用于电源输入。

24 V 2MC/DC 电源连接器

注

本部分仅适用于由24VAC和24VDC供电的产品。

此表仅适4V用和24VDC电源连接器。

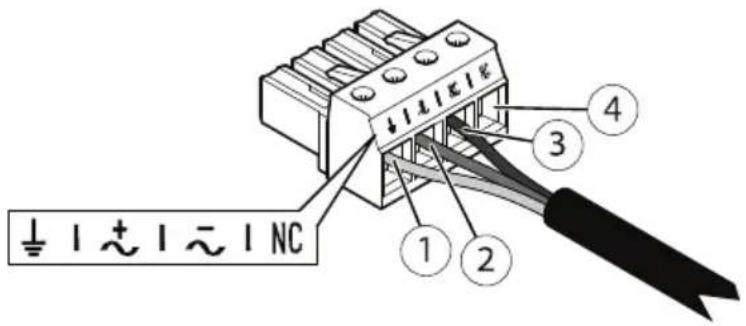

位置	24VAC	24VDC
1	保护接地保护接地
2	24VAC相	-24V
3	24VAC零线	0V
4	未连接未连接

电缆电缆

电缆厚厚度

使用本产品随附的电缆垫片时，电缆直径应在5至11毫米（0.2至0.4英寸）的范围内。

注

• 使用保持在指定电缆区域内的电缆
• 选择符合当地法规的电缆
• 确保电缆孔都已正确密封
• 使用与电缆孔和电缆区域相匹配的电缆垫圈或电缆套管

有关附件（如适合其他电缆区域的电缆垫圈和电缆套管）的信息，请参见 www.axis.com

工作条偕条件

安讯士产品适用于室内和室外使用。

温度温度	湿度湿度
工作:-40°C到60°C(-40°F到140°F)	10-100%RH(非冷凝)

功耗功耗

产晶产品	标准耐耗功耗	最大耗功耗
AXISQ8641-E24VAC/DC*	16W182W
AXISQ8642-E24VAC/DC*

重要

*使用22米（72英尺）AXIS电缆24VDC/24-240VAC时，需要能够提供220W的电源，以补偿电缆中的功率损耗。

注

标准功耗值基于以下因素：

• 忽略电源线中的损耗。
• 没有运行的定位单元。
• 关闭加热器时，温度为 25^ C(77^ F) 。
• 具有最大分辨率的一个H.264流。
• 录制到SD卡的MJPEG流。
