使用説明書 Q8641-E AXIS

この装置は、クラスA機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。VCCI-A 本製品は、シールドネットワークケーブル(STP)を使用して接続してください。また適切に接地してください。 本製品は電気通信事業者（移動通信会社、固定通信会社、インターネットプロバイダ等）の通信回線（公衆無線LANを含む）に直接接続することができません。本製品をインターネットに接続する場合は、必ずルータ等を経由し接続してください。

Korea

• AXISQ8641-EまたはAXISQ8642-EPTサーマルネットワークカメラ
• 電源コネクター
• I/Oコネクター
• Torx®ビットT20およびT30
• 印刷物

-インストールガイド(本書)

-予備のシリアル番号ラベル(2枚)

-AVHS認証キー

JA

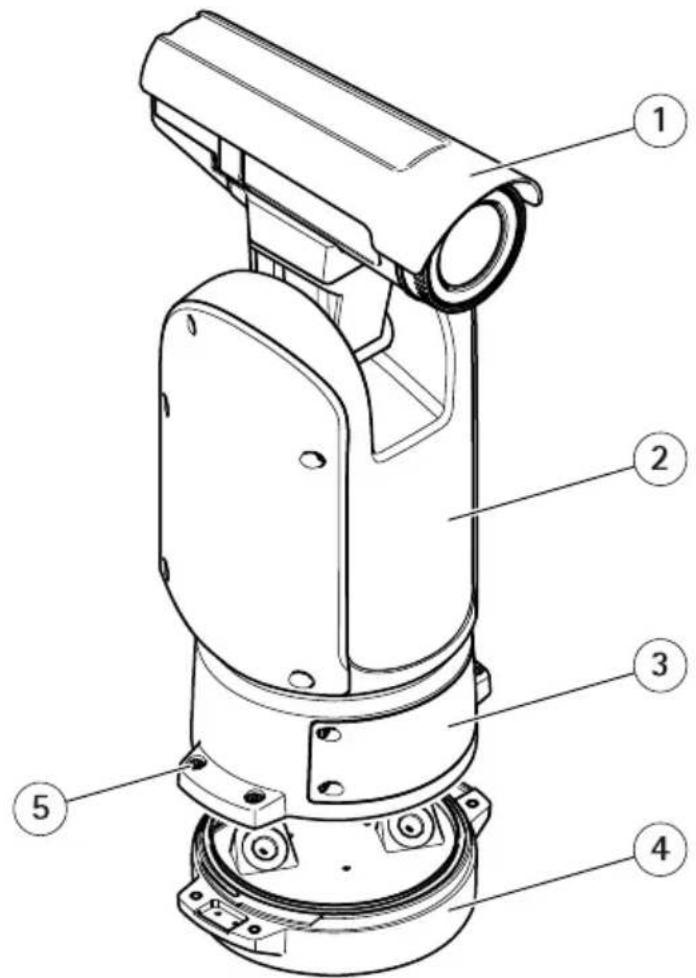

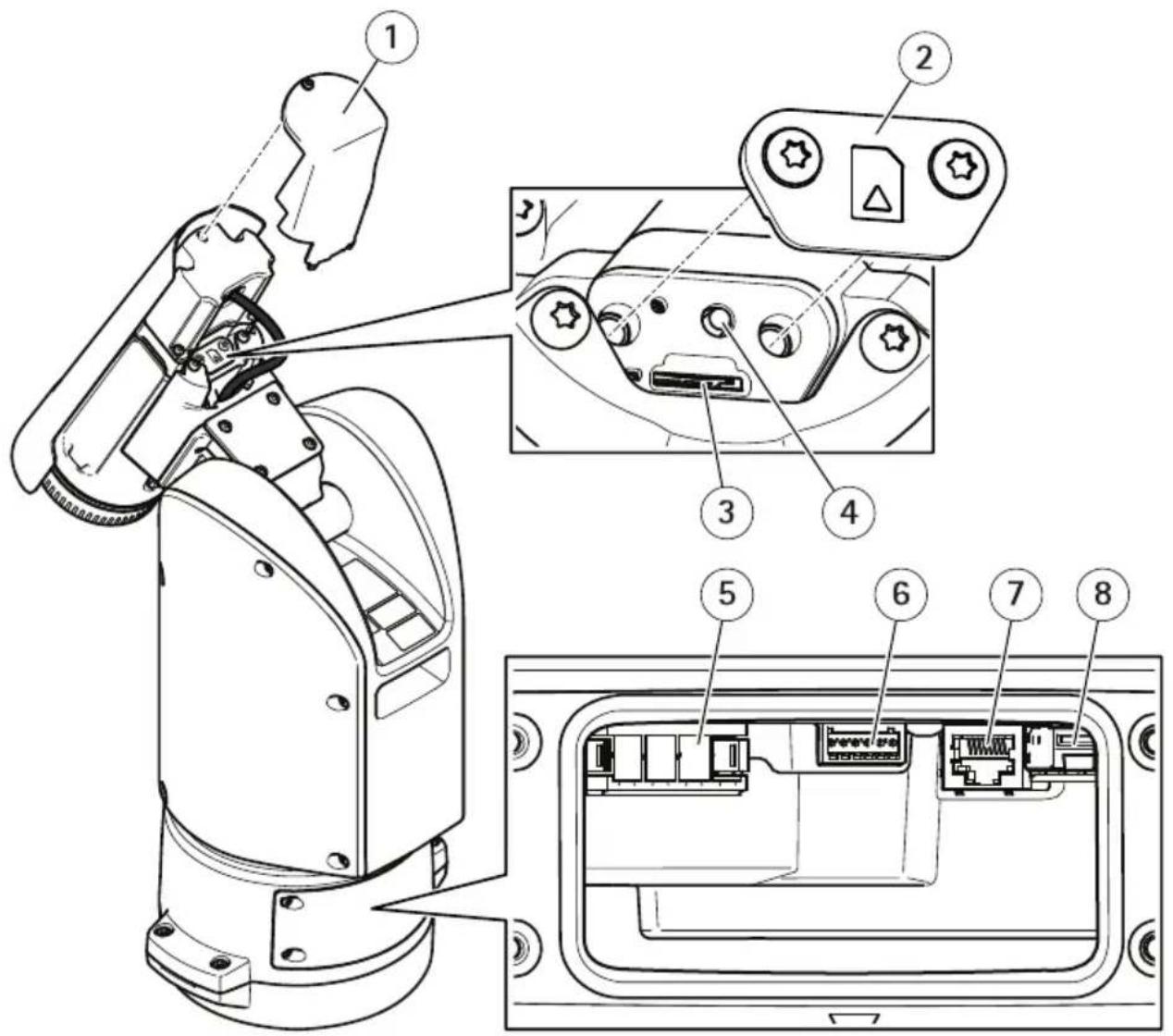

製品製概要概要

ハードウェアコンポーネントの仕様については、141 ページを参照し仕様てください。

1 サンシールド
2 カメラのポジショニング
3 蓋
4 ベースユニット
5 ベースユニットのネジ

8 SFP モジュール用 SFP スロット (SFP モジュ・

製品製品の取り付け方法

▲ 危險

感電の危険があります。製品を設置する前に、すべてのケーブルの通電を切ってください。

注意

電気接続およびコンジットの取り付けは、必ず資格のある電気技師が地域の規制に従って行ってください。

注意

△損傷の危険があります。可動部分。動作中は、体を製品に近づけないでください。製品の設置やメンテナンスを行う前に、電源を切ってください。

注意

△損傷の危険があります。熱くなっている表面。動作中は、本製品に触れないでください。製品のメンテナンスを行う前に、電源を切り、表面が冷えるまで待ってください。

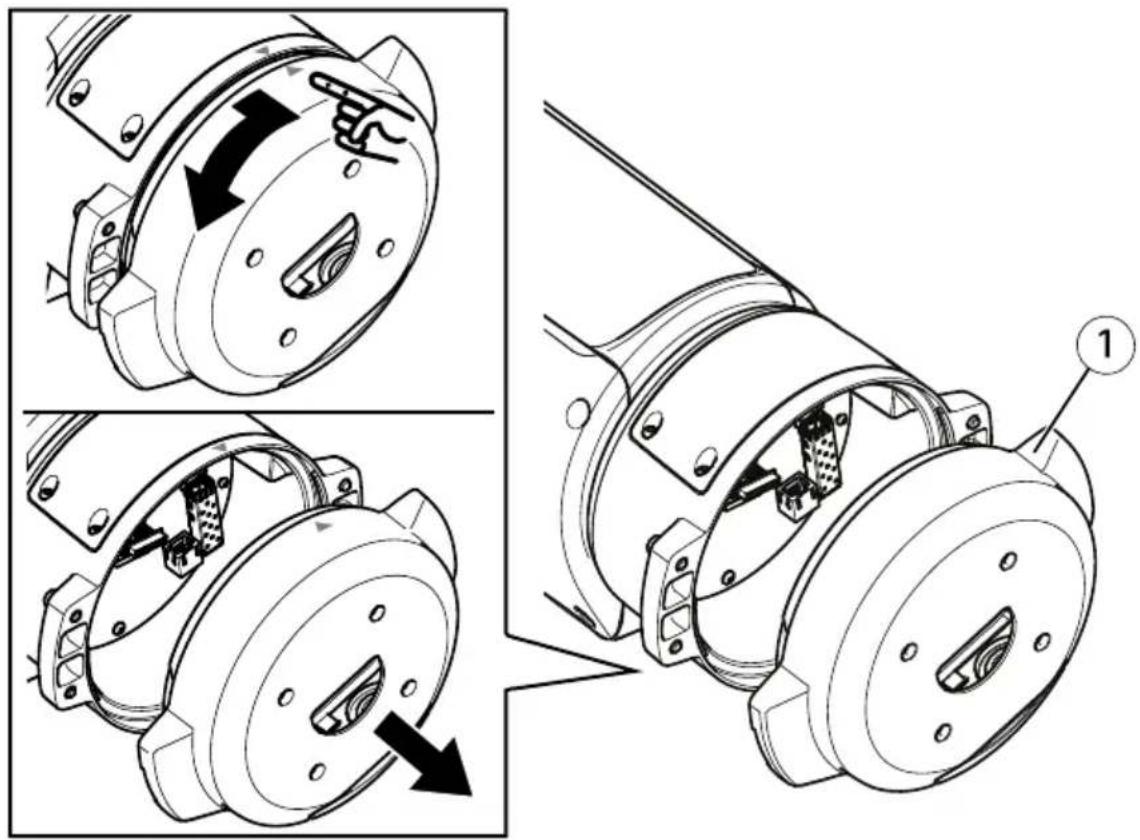

ベースコエストの取り取り付け

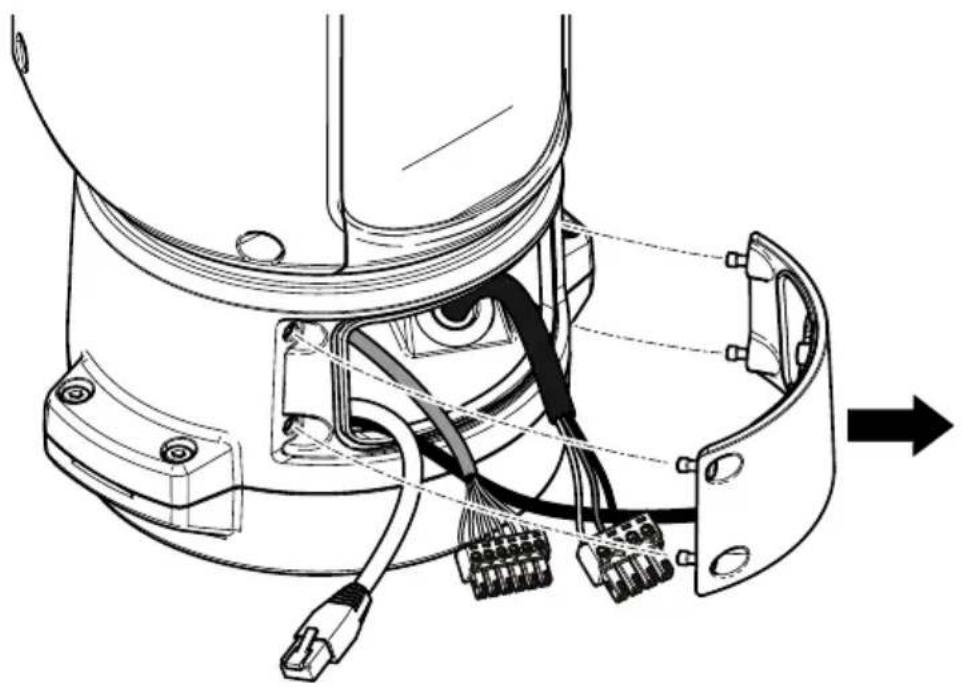

1.ベースユニットのネジ4本(T30)を外します。
2.ベースユニットを引きながら反時計回りに回し、ベースユニット上の矢印と他のユニット上の矢印の位置を合わせます。
3.ベースユニットを取り外します。

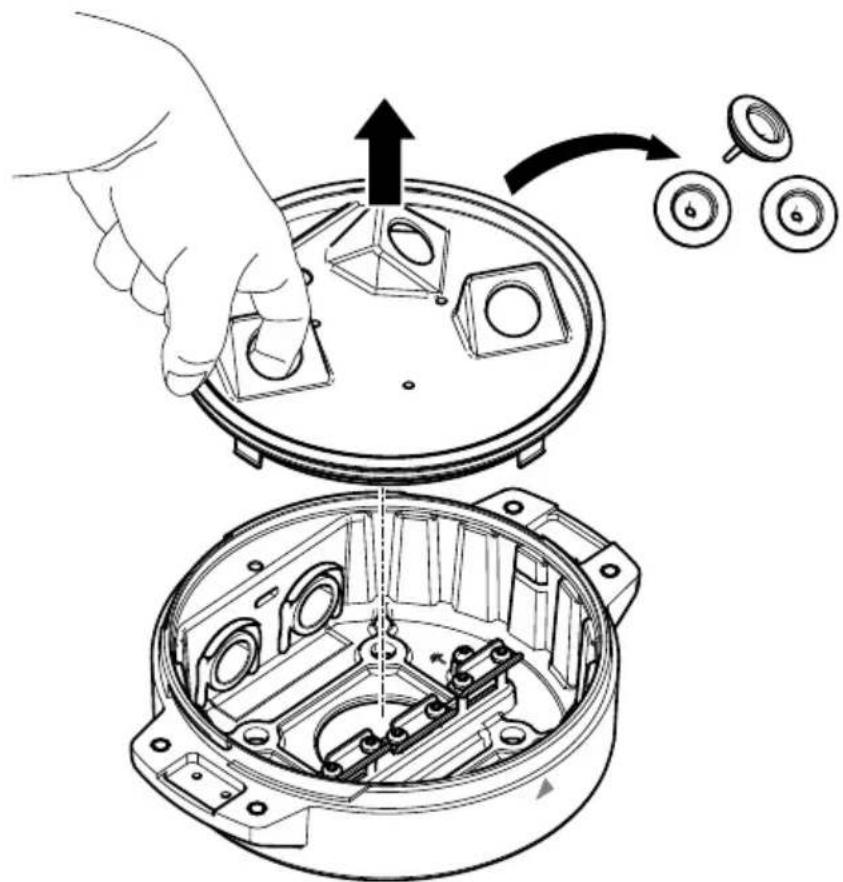

透明ベースユニットカバーの取り外しの際には、鋭利な工具を使用しないでください。

4.透明ベースユニットカバーを取り外します。

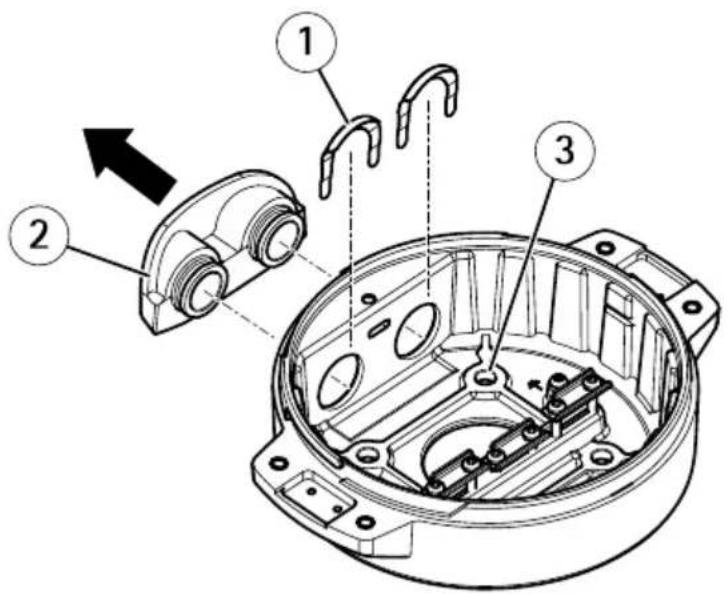

1 コンジットカバー クリップ 2 コンジットカバー 3 ネジ穴 (x4)

1. コンジットの取り付けの場合にのみ、2つのコンジットカバークリップを取り外し、コンジットカバーを取り外します。
   6.4つのネジ穴に適したファスナーを使用して、ベースユニットを取付面に取り付けます。

ケーグルの配線配線

警告

感電の危険があります。本製品は、電源ケーブルおよび接地編組の両方に保護アース線を使用して接地するものとします。保護アース線と接地編組のそれぞれの両端がいずれもアース面と接触していることを確認してください。

重要

指定のケーブルエリアでの仕様に準拠したケーブルのみ使用してください。 詳細については、144 ページの、ケを参照してください。

1. オプションのコンジットアダプター(付属していません)を取り付けます。

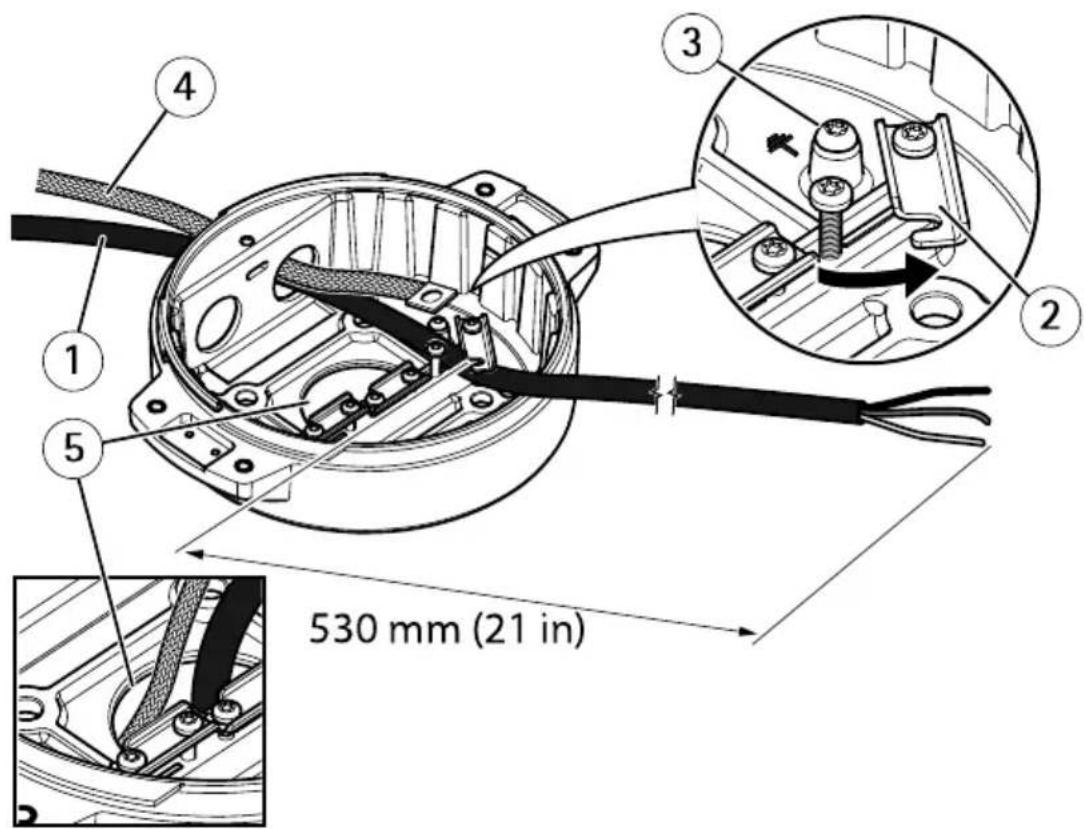

2.接地編組をアース端子ネジに接続します。

3.上図に示すように、ベースユニットの穴から電源ケーブル、I/Oケーブル、およびネットワークケーブルを挿入します。あるいは、それらを底部ケーブル孔から挿入します。

1. ストレインリリーフからケーブルの先端までの距離が530mmになるように、ストレインリリーフを通じて電源ケーブルを挿入します。

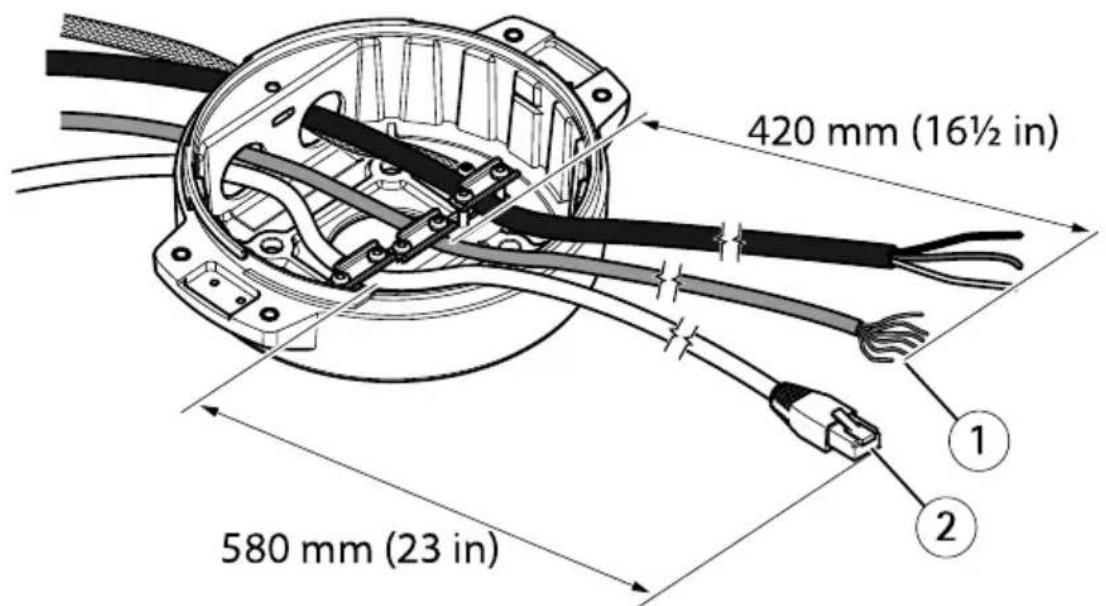

420 mm (16½ in) 580 mm (23 in)

1 I/O ケーブル（オプション、付属しています）

2 ネットワークケーブル(付属していません

5.ストレインリリーフからケーブルの先端までの距離が420mmになるよう

に、ストレインリリーフを通じてI/Oケーブル(オプション)を挿入します。

6.ストレインリリーフからコネクターの先端までの距離が580mmになるよ

うに、ストレインリリーフを通じてネットワークケーブル(光ファイバー

ケーブルやRJ45ケーブル)を挿入します。さまざまなネットワーク接続オ

プションの詳細については、136 ページの、ネットワークリ

ト ー を参照してください。

7.3つのストレインリリーフを閉じて締めます。

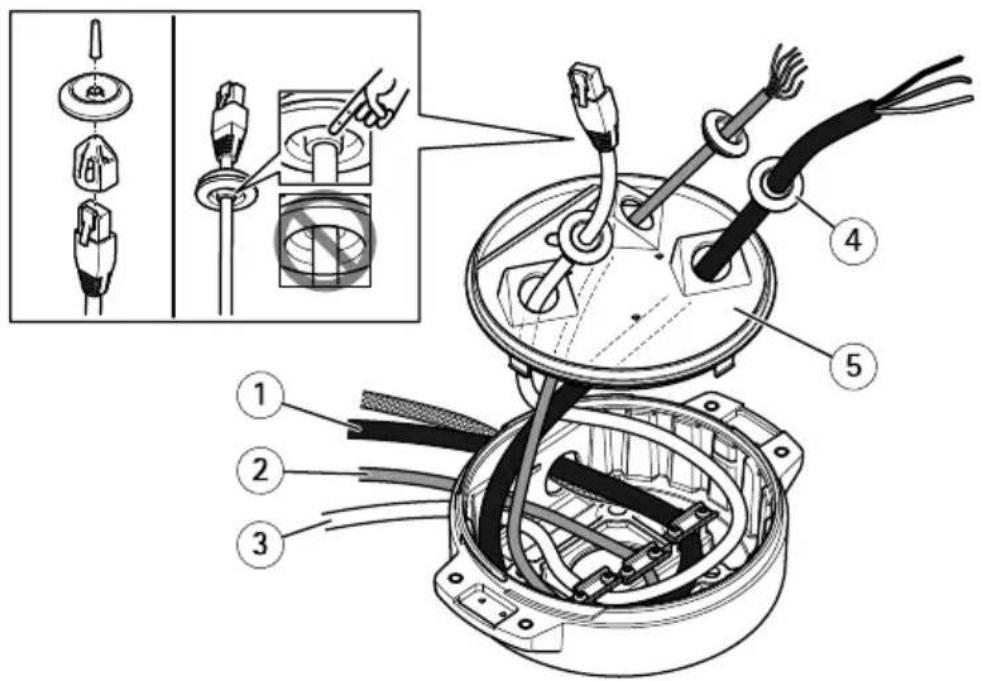

1 電源ケーブル（付属していません）
2 I/O ケーブル(オプション、付属して)JAま
3 ネットワークケーブル(付属していません
4 ケーブルガスケット
5 透明ベースユニットカバー

8.ケーブルに合ったケーブルガスケットを取り付けます。144 ページの、ブルのを参照してください。
9.上図に示すように、ケーブルガスケットを含めて、電源ケーブル、I/Oケーブル、ネットワークケーブルを透明ベースユニットのカバー孔から挿入し、ケーブルの配置を調整します。

注

光ファイバーとRJ45ケーブルの両方をネットワーク接続に使用している場合、光ケーブルはI/Oケーブルと同じケーブルガスケットを通します。漏電防止のために、シーラントをケーブルとケーブルガスケットの間に貼り付けます。さまざまなネットワーク接続オプションの詳細については、136ページの、ネットワーククリンを参照してください。ストール

10.ベースユニットの透明ベースユニットカバーを交換し、穴の内側にケーブルガスケットをはめ込みます。

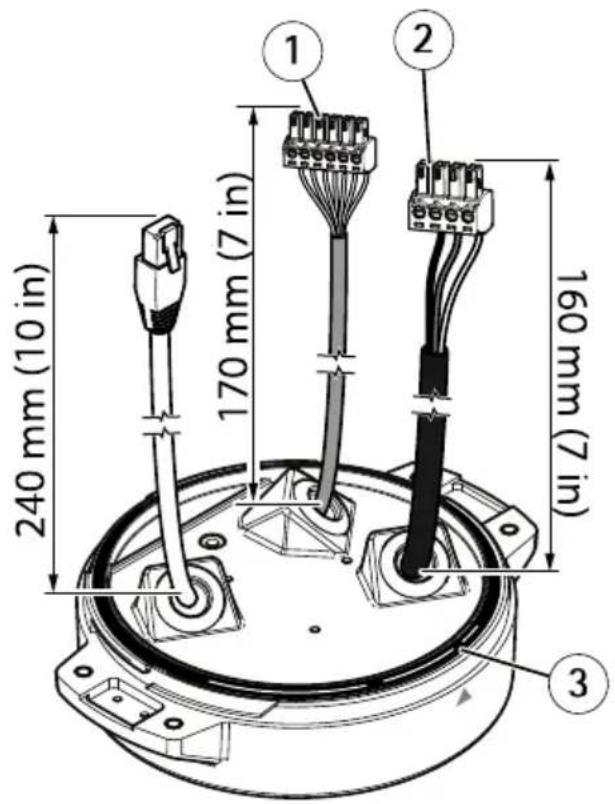

1 I/O コネクター 2 電源 コネクター 3 O - リング

注

保護アース線は他の2本の線(電源ケーブル)より10mmほど長くし、引っ張られたときに不意に切断しないようにしてください。

注意

簡単に取り付けるために、電源ケーブルジャケットを約90mm、およびI/Oケーブルジャケットを70mm剥ぐことをお勧めします。

1. 142 ページの、を参照して電源およびI/Oコネクターを取り付けます。
   12.ネットワークケーブル、I/Oケーブル、および電源ケーブルのケーブルガスケットからコネクターの端までの距離が、それぞれ240mm、170mm、160mmになるように調整します。

注

O-リングが透明ベースユニットカバーに正しく取り付けられていることを確認します。

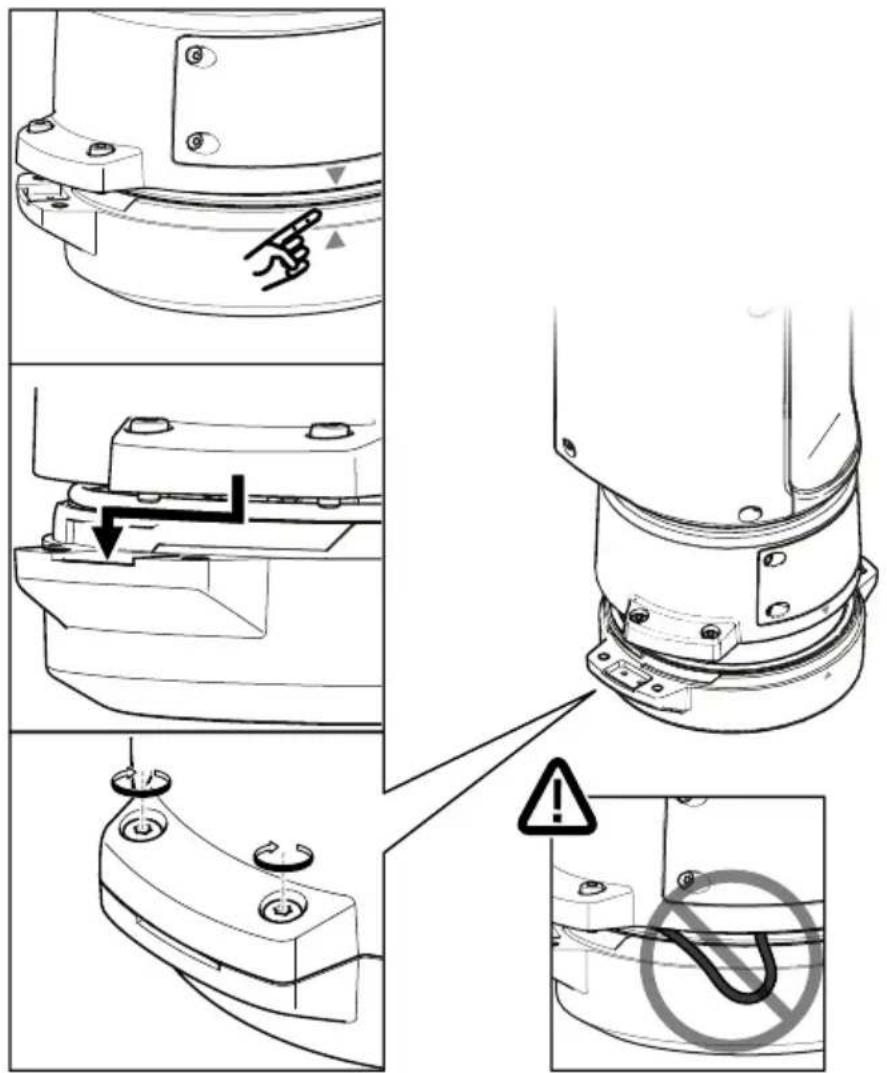

13.ポジショニングユニットをベースユニットの上に戻し、2つのユニット上の矢印の位置が合っていることを確認します。
14.ポジショニングユニットを元の位置に戻るまで時計回りに回し、ベースユニットのネジ4本を締めます(トルク3.0Nm)。

注

2つのユニットを取り付けるときにケーブルが締め付けられないように注意してください。

ネッネットウサクウのオのネントスルール

A SFP

B RJ45

ネットワークリンクのインストールには、次のようにさまざまなオプションがあります。

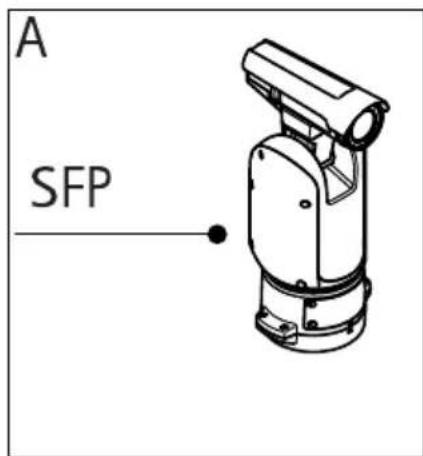

- A:SFPポートで(それぞれのコネクターを使用して)SFPモジュールに接続された光ファイバーまたはRJ45ケーブルを介して接続。

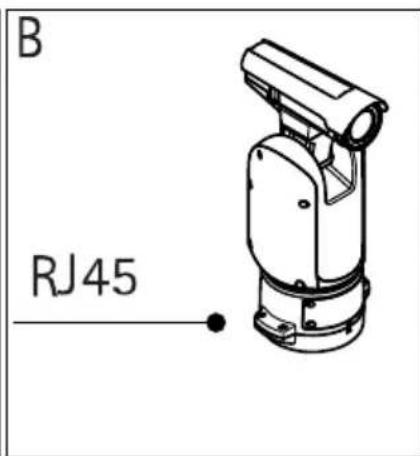

- B:固定RJ45コネクターに接続されたRJ45ケーブルを介して接続。

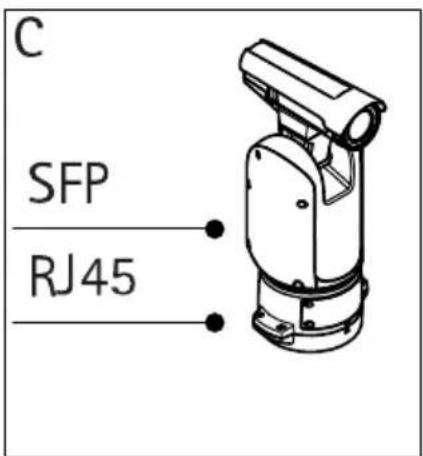

- C:上記の両方を使用して接続。この場合、SFPモジュール経由の接続をプライマリネットワークリンクとして使用し、固定RJ45コネクター経由の接続はフェイルオーバーリンクとして使用します。

ネットワークコネクターの位置の詳細については、142 ページの、を参ネクタ照してください。

注意

- SFPモジュールは付属していません。利用可能なSFPモジュールについては、www .axis.com参照してください。

- 当該SFPモジュールを使用する光ファイバーケーブルのみを介してネットワークリンクを確立する方法は、ケーブルを長距離に設置するスタンドアロンのソリューションとして有効です。

ケーグルの接続接続

1.4つの蓋止めネジ(T20)をゆるめ、蓋を取り外します。

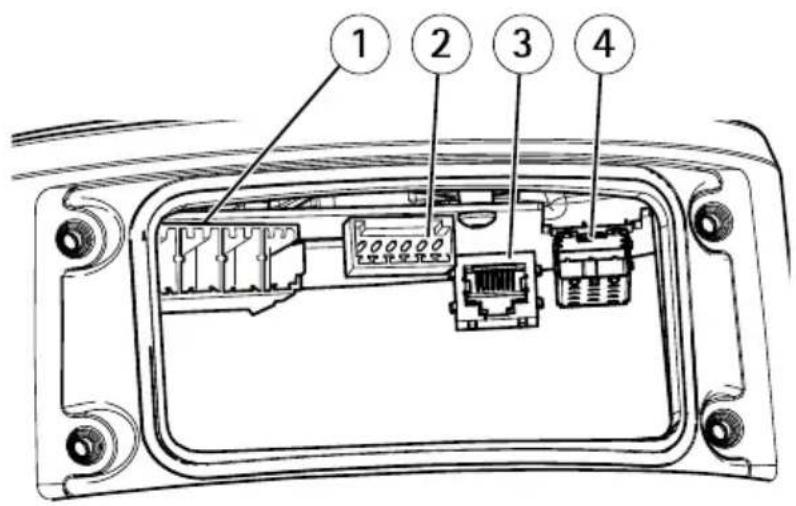

① ② ③ ④

1 入力電力コネクター

2 1/0 コネクター

3 RJ45 コネクター

4 SFP モジュール用 SFP スロット (SFP モジュ・

2.ネットワーク(光ファイバーまたはRJ45)に接続し、I/Oおよび電源ケーブルを接続します。さまざまなネットワーク接続オプションの詳細については、136 ページの、ネットワークを参照して多だめい。インスト

3.蓋を元に戻し、4つの蓋止めネジを締めます(トルク3.0Nm)。

4.製品の電源を入れます。

SDカSDがの装着装着方法プオプション

標準または大容量のmicroSDカード(非付属品)を使用すると、ローカルに録画を行えます。SDカードを装着する前に、126ページの、を参照品でください要

1.本製品の電源を切ります。
2.裏蓋止めネジを外し、裏蓋を取り外します。
3.SDカードの蓋止めネジを外し、SDカードの蓋を取り外します。
4.microSDカードをSDカードスロットに挿入します。126 ページの、製品概を要照してください。
5.SDカードの蓋を取り付け、ネジを締めます(トルク1.0Nm)。
6.裏蓋を取り付け、ネジを締めます(トルク1.0Nm)。
7.本製品に電源を再投入します。

製品製品の色久汚法方法

Windows®でネットワーク上のAxisデバイスを見つけて、それらにIPアドレスを割り当てるには、AXISIPUtilityまたはAXISDeviceManagerを使用します。いずれのアプリケーションも無料で、axis.com/supportからダウンロードできます。

製品の使用の詳細については、Axisのホームページ(axis.com)でユーザーズマニュアルを参照してください

工場出場時の設定設定は少せするする

注意

△損傷の危険があります。可動部分があります。動作中は、体を製品に近づけないでください。製品の設置やメンテナンスを行う前に、電源を切ってください。

注意

△損傷の危険があります。表面が熱くなります。動作中は、本製品に触れないでください。製品のメンテナンスを行う前に、電源を切り、表面が冷えるまで待ってください。

重要

工場出荷時の設定へのリセットは慎重に行ってください。工場出荷時の設定へのリセットを行うと、IPアドレスを含むすべての設定が工場出荷時の値にリセットされます。

リセットする前に、126 ページのを参照してください要本製品を工場出荷時の設定にリセットするには、以下の手順に従います。

1.本製品の電源を切ります。
2.裏蓋止めネジをゆるめ、裏蓋を取り外します。
3.SDカードの蓋止めネジをゆるめ、SDカードの蓋を取り外します。
4.コントロールボタンを押し続けながら電源を再投入します。
5. ステータスLEDインジケーターが黄色で点滅するまで、コントロールボタンを15～30秒間押し続けます。
6.コントロールボタンを離します。プロセスが完了すると、ステータスLEDが緑色に変わります。これで本製品は工場出荷時の設定にリセットされました。ネットワーク上に利用可能なDHCPサーバーがない場合、デフォルトのIPアドレスは192.168.0.90になります。
7.SDカードの蓋を取り付け、ネジを締めます(トルク1.0Nm)。
8.裏蓋を取り付け、ネジを締めます(トルク1.0Nm)。
9.インストール・管理ソフトウェアツールを使用して、IPアドレスの割り当て、パスワードの設定、ビデオストリームへのアクセスを行います。
インストール・管理ソフトウェアツールは、www .axis.com/suppである サポートページで入手できます。

關連聯連報情報

• 本書の最新バージョンについては、axis.comにアクセスしてください。
• ユーザーズマニュアルは、axis.comで入手できます。
• ご使用のデバイスの新しいファームウェアがリリースされていないかを確認するには、axis.com/supportにアクセスしてください。
• 役に立つオンライントレーニングおよびWebセミナーをご用意しております。axis.com/academyをご覧ください。

オプオプシヨクオサセサリー

本製品で利用可能なすべてのアクセサリーについては、axis.comで本製品のページを開いて「ソフトウェア&アクセサリー」を参照してください。

保証情報

アクシスの製品保証と関連情報については、axis.com/warrantyをご覧ください。

仕様仕様

最新バージョンの製品のデータシートについては、axis.comで本製品のページを開いて「Support & Supplementation (Documentation ボーダンメント)」へお進みください。

LEDイLEDガジターター

ステス・タース促区 LED	説明説明
無点灯接続時と正常動作時です。
緑接続時と正常動作時です。
オレンジ	起動時に点灯します。ファームウェアのアップグレード時と工場出荷時設定へのリセット時に点滅します。
オレンジ/赤	ネットワーク接続が利用できないか、失われた場合は、オレンジ/赤色で点滅します。
赤	ファームウェアのアップグレード失敗。

JA

SDカSDがヌロヌロット

注意

損傷の危険があります。可動部分。動作中は、体を製品に近づけないでください。製品の設置やメンテナンスを行う前には電源を切ってください。

注意

△損傷の危険があります。表面が熱くなります。動作中は、本製品に触れないでください。製品のメンテナンスを実行する前には電源を切り、表面が冷えるまで待ってください。

注

• SDカード損傷の危険があります。SDカードの挿入と取り外しの際には、鋭利な工具や金属性の物を使用したり、過剰な力をかけたりしないでください。カードの挿入や取り外しは指で行ってください。
• データ損失や録画データ破損の危険があります。本製品の稼働中はSDカードを取り外さないでください。取り外しの前に、製品のWebページからSDカードをマウント解除してください。

本製品は、microSD/microSDHC/microSDXCカードに対応しています。

推奨するSDカードについては、axis.comを参照してください。

ボタボタン

コンホロトパルボタボタン

コントロールボタンの位置については、126 ページの、を参照してください。

コントロールボタンは、以下の用途で使用します。

• 製品を工場出荷時の設定にリセットする。 139 ペ を参照してください。
• AXISVideoHostingSystemサービスに接続する。このサービスの詳細については、axis.comを参照してください。

コネカ夜タター

ネッネワトウヨネカタクタ

RJ45イーサネットコネクタ。

SFPコネクタ。

注

本製品は、シールドネットワークケーブル(STP)または光ファイバーケーブルを使用して接続してください。本製品は、用途に合ったケーブルを使用してネットワークに接続してください。ネットワーク装置がメーカーの指示どおりに設置されていることを確認します。法的要件については、Electromagnetic compatibility (EMC) on お按照してください。

I/Oコネクタ

I/Oコネクタに外部装置を接続し、動体検知、イベントトリガー、アラーム通知などと組み合わせて使用することができます。I/Oコネクタは、0VDC基準点と電力(DC出力)に加えて、以下のインターフェースを提供します。

デジタル入力入開回路と閉回路の切り替えが可能なデバイス(PIRセンサー、ドア/窓の接触、ガラス破損検知器など)を接続するための入力です。

デジオシ出出出レーやLEDなどの外部デバイスを接続します。接続されたデバイスは、VAPIX®アプリケーションプログラミングインターフェースまたは製品のWebページから有効にすることができます。

設定可能な6ピンターミナルブロック

機能機能	ピン	ビ備考備考ン	仕様仕様
DCグランド	1		0DC
DC出力	2	補助装置の電源供給に使用できます。注:このピンは、電源出力としてのみ使用できます。	12VDC最大負荷=50mA
設定可能(入力または出力)	3-6	デジタル入力-動作させるにはピン1に接続し、動作させない場合はフロート状態(未接続)のままにします。	0~30VDC(最大)
		デジタル出力-アクティブ時はピン1(DC グランド)に内部接続し、非アクティブ時はフロート状態(未接続)にします。リレーなど、誘導負荷とともに使用する場合は、過渡電圧から保護するために、ダイオードを負荷と並列に接続します。	0~30VDC(最大)、オープンドレイン、100mA

JA

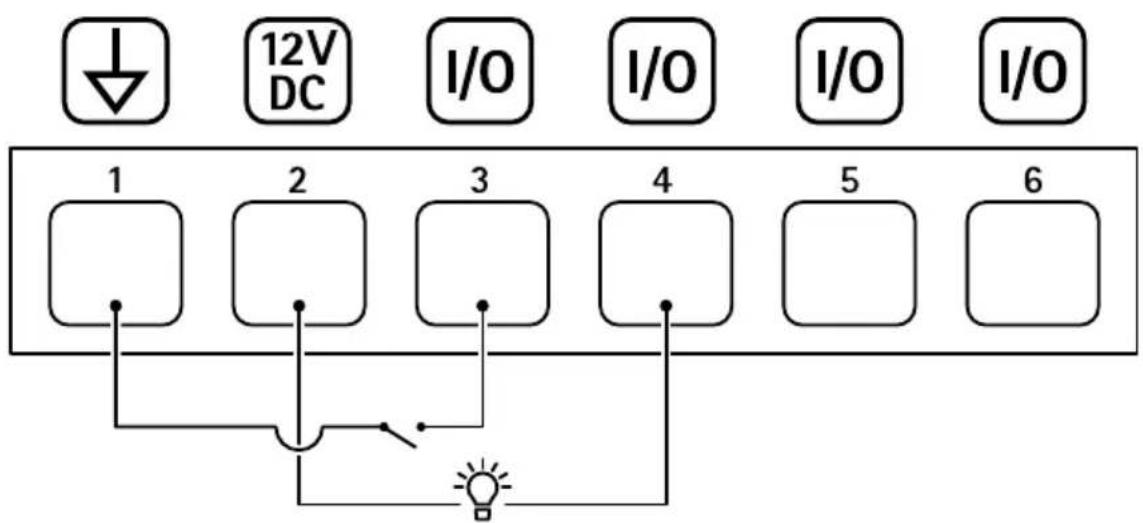

例 例

1 DC グランド
2 DC 出力 12 V、
3 I/O (入力とし
4 I/O (出力とし
5 設定可能 I/O
6 設定可能 I/O

最大 50 mA
て設定）
て設定）

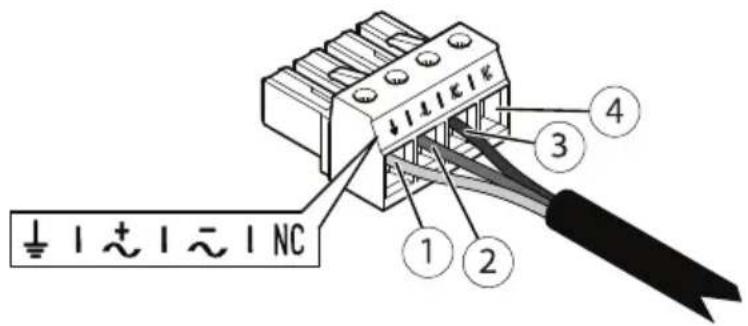

電源電源効率タター

電源入力用4ピンターミナルブロック。

24V A24DC 電源電源 カネクタ

注

このセクションは、24VAC/DC電源を使用する製品にのみ有効です。

この表24AC、およ24DC電源コネクタにのみ有効です。

位置	24VAC	24VDC
1	保護アース保護アース
2	24VACフェーズ	+24V
3	24VACニュートラル	0V
4	未接続未接続

ケーグナルブル

ケーグルの太さ

本製品に付属のケーブルガスケットを使用する際、ケーブルは直径が5～11mmのものを使用する必要があります。

注

• 指定のケーブルエリアに収まるケーブルを使用してください
• 地域の規制に適合したケーブルを選択してください
• すべてのケーブル孔が適切に密封されていることを確認してください
• ケーブル孔とケーブルエリアの両方に適合するケーブルガスケットまたはケーブルグランドを使用してください

他のケーブルエリアに対応するケーブルガスケット、ケーブルグランドなどのアクセサリーについては、www.axis.comを参照してください。

動作条件

本製品は屋内および屋外対応モデルです。

温度温度	湿度湿度
動作:-40°C~60°C	10~100%RH(結露不可)

消費電力

*22mのAXISケーブル(24VDC/24～240VAC)を使用する場合、ケーブル内の電力損失を補償するには220Wを供給可能な電源が必要です。

注

通常消費電力値は以下の条件で算出されます。

• 電源ケーブル内の電力損失は考慮しない。
• ポジショニングが有効になっていない。
• 温度は25° C(すべてのヒーターを切る)。
• 最大解像度でのH.264ストリーミング1本。
• MJPEGストリームはSDカードに録画される。

包装包瓷内容
