Stage 220P - 低音炮 JBL - 免费用户手册

用户手册 Stage 220P JBL

新款 JBL ^® 有源低音炮采用高性能换能器和内置功放，可提供强劲、动态和准确的低频性能，使电影原声带和音乐栩栩如生。它具有可调节的分频、相位控制和自动开关功能，连接和设置也很简单。

我们相信，这款 JBL 低音炮能将每一个音符化为美妙的听觉享受，我们还相信，当你考虑为家庭、汽车或办公室购买其他音响设备时，你将再次选择 JBL 产品。

本快速入门指南包含设置、连接和调节新低音炮所需的全部信息。有关更多更深入的信息，请访问我们的网站：www.jbl.com。

随附物品

切换至‘自动’位置时，低音炮将进入待机模式。当检测到音频信号时，它会自动打开，大约15分钟后，当检测不到音频信号时，它会返回待机模式。将此开关设置为‘开’，低音炮将一直处于开机状态，直到电源线拔出。

‘待机’模式下，功耗低于0.5W。

2) 电源模式指示灯：

当电源指示灯位于‘开’位置时，LE指示低音炮处于开启还是待机状态。

• 当LED指示灯呈蓝色，表明低音炮处于开启状态。
• 当LED指示灯呈红色，表明低音炮处于待机状态。

3) 相位开关：

该开关决定低音炮喇叭单元的活塞式动作是否与主扬声器同相。如果低音炮与主扬声器的相位不一致，主扬声器的声波可能会部分抵消低音炮的声波，从而降低低音性能和音效效果。这种现象在一定程度上取决于所有扬声器相对于聆听位置的摆放位置，以及扬声器在室内的相对位置。

4) 分频点控制：

此控件用于控制低音炮重现声音时的最高频率点。分频点控制的频率设置得越高，低音炮可以播放的频率也就越高，其低音炮与主扬声器的低音部分就‘重叠’越多。这一调整有助于提高低音炮和主扬声器之间在低频部分进行转换的流畅度，使其能够适应更多不同房间和低音炮位置的组合。

5) 音量：

此控件用于调整低音炮的音量。顺时针转动旋钮即提高音量；逆时针转动则降低音量。

6) 低音炮（LFE 输入）：

将此开关调高可选择 220-240 伏电压。

将此开关调低可选择 100-120 伏电压。

注：必须在插入电源线之前选择正确的电源电压。

8) 电源输入：

在完成并验证低音炮的输入连接后，请将电源线插入有源、无开关的电源插座，以便低音炮正常工作。

请勿将电源线插入其他音频组件的配件插座。

放置低音炮

低音炮的性能与其在聆听室中的摆放位置以及相对于系统中其他扬声器的物理位置直接相关。

虽然一般来说，我们的耳朵听不到低音炮工作时的低频指向性声音，但在空间有限的房间内安装低音炮时，房间内产生的反射、驻波和吸收会对任何低音炮系统的性能产生很大影响。因此，低音炮在房间中的具体位置对于低音的音量和质量至关重要。

例如，将低音炮放在墙边通常会增加室内的低音音量；将其放在墙角(1)通常会最大限度地增加室内的低音音量。但是，摆放在角落也会增加驻波对低音效果的破坏作用。此作用的强弱，取决于收听位置，在相同频率下，有些收听位置会听到非常优质的低音效果，但有些收听位置则会觉得低音过强（或过弱）。

在很多房间，将低音炮摆放在与左、右扬声器相同的平面上(2)，可让低音炮和左右扬声器三者发出的声音达到最佳的融合效果。在一些房间，将低音炮摆放在收听位置后面(3)也能够得到最佳的性能。

我们强烈建议你，在体验不同摆放位置的音效后，再决定低音炮的最终摆放位置。确定低音炮最佳摆放位置的方法之一是将其临时放置在聆听位置，并播放低音强劲的音乐。系统播放音乐的同时，在房间内不同位置间移动（在可能摆放低音炮的位置仔细听一下），直到找到最适合摆放低音炮的位置为止。将低音炮摆放在那个位置。

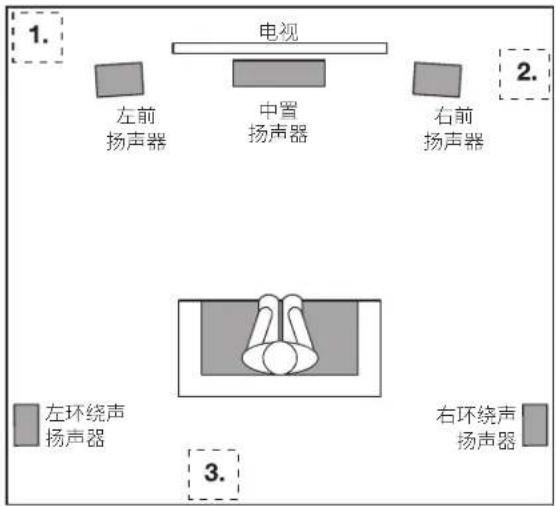

1. 电视 左前 扬声器 中置 扬声器 右前 扬声器 2. 左环绕声 扬声器 右环绕声 扬声器 3.

连接低音炮

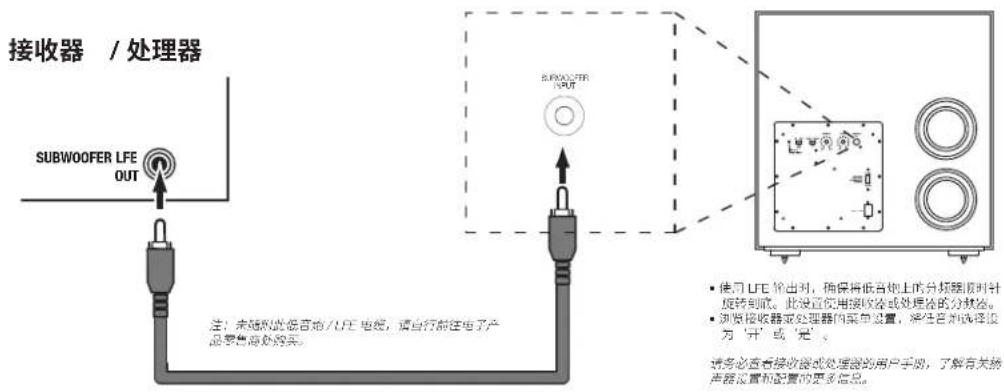

连接到带有低通滤波专用低音炮输出（LFE）的接收器或前级处理器

接收器 / 处理器 SUBWOOFER LFE OUT 注：未随此低音轨/LEF 电缆，请自行前往电子产品零售处购买。 SUBWATER LFE • 使用 LFE 钥出时，确保将低音轨上的分频器按时针旋转到底。此设置使用接收器或处理器的分频器。 • 浏览接收器或处理器的菜单设置，将会自动选择设为 '开' 或 '完'。 请务必查看接收器或处理器的用户手册，了解有关扬声器设置和配置的更多信息。

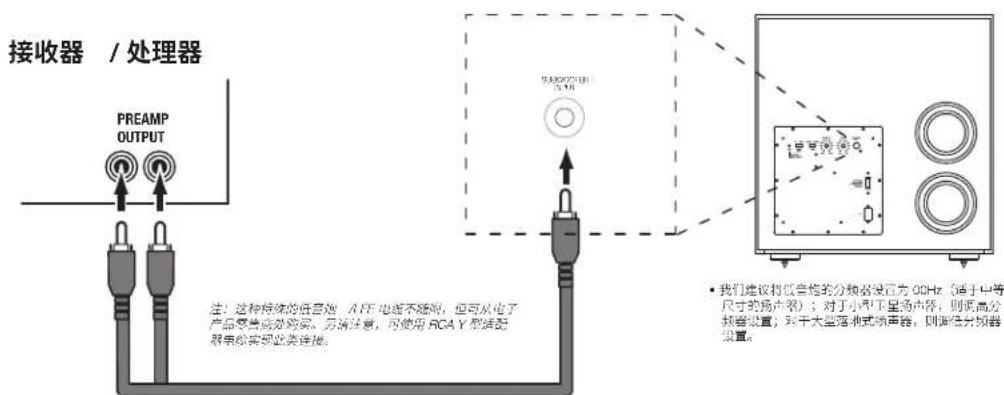

连接到带有前级输出的接收器或前级处理器

接收器 / 处理器 PREAM OUTPUT 注：这种传统的低音炮，AFF 电源不端到，但可从电子产品零售商处购买。另请注意，可使用 RCA Y 型适配器的电视实现此类连接。 • 我们建议将低音炮的分频器设置为 00Hz（适于中等尺寸的扬声器）；对于小型下星扬声器，则调高分频器设置；对于大型落地式扬声器，则调低分频器设置。

STAGE 200P

类型: 10"有源低音炮

低频驱动单元: 10"聚酯纤维罗纹大冲程低音单元

功放功率: 150W RMS (300W 动态功率)

频率响应: 32Hz-150Hz

分频频率: 50Hz-150Hz(可变)24 dB/倍频程

控件: 50Hz-150Hz

控件: 自动功率、分频、电平、相位

输入: —(1)个线路电平LFE输入

机箱调谐: 通过双后向发射调谐端口实现低音反射

电源要求: 120V, 60Hz (US) 220-230V, 50/60Hz (EU)

功耗: <0.5W(待机)/205W/1.6A(最大-230V)/205W/3.15A(最大-120V)

饰面: 特浓咖啡色或拿铁咖啡色

尺寸(高×宽×深): 16.4"x15.9"x17.5"(416mm x 405mm x 444mm)

产品重量: 31.8 lbs.(14.4 kg)

装运重量: 40.3 lbs.(18.3kg)

装运计量单位: 按件

低音炮操作

打开和关闭低音炮

将低音炮插入无开关的墙上插座。现在将低音炮的电源模式设置为‘自动’。此时，低音炮将会在收到音频信号时自动打开，并且在连续约15分钟时间内没有收到音频信号时切换为待机模式。低音炮开机和待机时，其LED指示灯分别呈蓝色和红色。

如果长时间不使用低音炮，例如去度假，则必须取下电源线才能关闭低音炮。

低音炮调整：CROSSOVER

分频点控制是用于调整低音炮的内置低通滤波器分频，调整范围在 50Hz 至 150Hz 之间。分频点控制的频率设置得越高，低音炮可以播放的频率也就越高，其低音炮与主扬声器的低音部分就‘重叠’越多。这一调整有助于提高低音炮和主扬声器之间在低频部分进行转换的流畅度，使其能够适应更多不同房间和低音炮位置的组合。

要设置分频点控制，请根据低音的流畅度进行辨别。如果低音在特定频率下太强，可尝试使用较低的分频点控制设置。如果低音在特定频率下太弱，可尝试使用较高的分频点控制设置。

低音炮调整：VOLUME

使用音量控件以设置低音炮的音量。顺时针转动旋钮即提高低音炮音量；逆时针转动则降低音量。一旦平衡了低音炮与系统中其他扬声器的音量，就不必再更改音量控制设置了。

低音炮音量设置注意事项：

• 有时，音乐的理想低音炮音量设置对电影来说太大声，而电影的理想设置对音乐来说又太小声。在设置低音炮音量时，应同时聆听低音效果较强的音乐和电影，并找到两者都适用的‘中间’音量。
• 如果你的低音炮听起来始终太大声或太小声，你可能需要将其摆放在其他位置。将低音炮摆放在角落，会增强低音输出；将其摆放在远离墙壁或角落的位置，则会减弱其低音输出。

STAGE 220P

类型: 12"有源低音炮

低频驱动单元: 12"(300mm)聚酯纤维罗纹大冲程低音单元

功放功率: 250W RMS(500W动态功率)

频率响应: 29Hz-150Hz

分频频率: 50Hz-150Hz(可变)24dB/倍频程

控件: 50Hz-150Hz

控件: 自动功率、分频、电平、相位

输入: —(1)个线路电平LFE输入

机箱调谐: 通过双后向发射调谐端口实现低音反射

电源要求: 120V,60Hz (US) 220-230V,50/60Hz (EU)

功耗: <0.5W(待机)/335W/1.6A(最大-230V)/335W/3.15A(最大-120V)

饰面: 特浓咖啡色或拿铁咖啡色

尺寸(高x宽x深): 14.2"x13.8"x15.2"(361mm x 350mm x 385mm)

产品重量: 41.2 lbs.(18.7 kg)

装运重量: 51.4 lbs.(23.3kg)

装运计量单位: 按件

低音炮调整：PHASE

相位开关决定低音炮驱动单元的活塞式动作是否与扬声器同相。如果低音炮与扬声器的相位不一致，扬声器的声波可能会部分抵消低音炮的声波，从而降低低音性能和音效效果。这种现象在一定程度上取决于所有扬声器之间的相对位置以及房间内听者的位置。

虽然在大多数情况下，你应该将相位开关保持在‘正常’位置，但实际上相位开关并没有绝对正确的设置。低音炮和其他扬声器同相时，发出的声音更清晰，冲击力也最强，而鼓、钢琴和弹拨类乐器的震声也更贴合原声。设置相位开关的最佳方法是收听你最熟悉的音乐，然后将开关设置在最能够展现鼓和其他震声的冲击力的位置。

使用随附的地毯钉

产品随附 4 个地毯钉，方便你在地毯上放置低音炮。请勿在其他表面上放置低音炮时使用这些支脚。

要插入地毯钉：

1. 轻轻地将低音炮侧放（非正面或背面）在柔软平整的表面上。
2. 将每个地毯钉拧入每个支脚的螺纹插件中。确保完全拧入全部四个地毯钉，以保持稳定性。
   注：切勿拖拽移动低音炮。搬运低音炮时，请务必小心抬起。

本设备为Ⅱ类或双绝缘电器

产品中有害物质的名称及含量

部件名称 目标部件	有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
框体	木箱,装饰圈,背板等	0 0 0 0	0 0
零部件	喇叭,电子元器件,连接器等	X 0 0 0	0 0
附件	连接线,说明书,包装等	0 0 0 0	0 0

本表格依据 SJ/T 11364 的规定编制

O: 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

在中华人民共和国境内销售的电子电气产品上将印有“环保使用期”(EPuP)符号。圆圈中的数字代表产品的正常环保使用年限。

STAGE 200P/220P

有源低音揚聲器

JBL

200P/220P

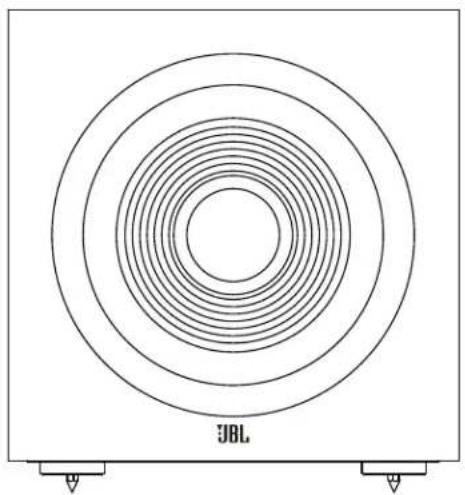

感謝您選購本 JBL® 產品

新款 JBL ^® 有源低音揚聲器採用高效能轉換器與內建放大器，可提供強勁、動感且準確的低頻效能，為電影配音和音樂呈現逼真的音效。同時兼備可調分頻、相位控制和自動開啟 / 關閉功能，連接和設定都變得簡單。

我們深信，本 JBL 重低音喇叭可滿足您的期待，讓您享受到每個音符帶來的樂趣。並且，當您考慮再購買音訊設備供家中、汽車或辦公室使用時，您會再次選擇 JBL 產品。

本快速入門指南包含設定、連接和調節新重低音喇叭時所需的全部資訊。如需更多詳細資訊，請前往我們的網站：www.jbl.com。

包含的物品

切換至「自動」位置後，重低音喇叭會進入待命模式。當偵測到音訊訊號後，重低音喇叭會自動開啟，並在大約15分鐘內未偵測到任何音訊訊號後返回到待命模式。將此開關設定到「開啟」會對重低音喇叭保持供電，直到電源線被拔出為止。

在「待命」模式下，功耗低於0.5W。

2) 電源模式指示燈：

當電源指示燈處於「開啟」位置時，此 LED 指示重低音喇叭處於開啟或待命狀態。

• 當 LED 發 藍光時，重低音喇叭已開啟。
• 當 LED 發紅光時，重低音喇叭處於待命模式。

3) 相位開關：

此開關決定重低音喇叭轉換器的活塞式動作是否以與主喇叭同相的方式移入移出。若重低音喇叭在播放時與主喇叭不同相，那麼主喇叭發出的聲波可能部分地抵消重低音喇叭發出的聲波，從而降低低音效能和聲音的震撼力。這種現象部分地取決於所有喇叭相對於聆聽位置的放置以及它們在房間內彼此的相對位置。

4) 分频控制鈕：

此控制鈕決定重低音喇叭再現聲音時所處的最高頻率。分頻控制鈕設定得越高，重低音喇叭工作的頻率也會越高，並且其低音與喇叭的低音「重疊」得越多。對於各種不同房間和重低音喇叭位置，此調節都有助於重低音喇叭和其他喇叭之間達到低音頻率的平穩過渡。

5) 音量：

，此控制鈕用於調節重低音喇叭的音量。順時針轉動旋鈕可增大音量；逆時針轉動旋鈕可減小音量。

6) 重低音喇叭（LFE 輸入）：

將重低音喇叭連接到接收器 / 處理器的專用重低音喇叭 / LFE 輸出。

7) 電源電壓選擇器開關：

將此開關向上設定為選擇電壓 220-240V。

將此開關向下設定為選擇電壓 100-120V。

附註：在插入電源線前，必須選擇正確的電源電壓。

8) 電源輸入:

在完成並確認重低音喇叭的輸入連接後，請將電源線插入帶電且不切換的電源插座，以實現重低音喇叭的正常工作。

請勿將電源線插入某些音訊元件上的附件插座。

放置重低音喇叭

重低音喇叭的效能與其在聆聽房間內的放置以及其與系統中其他喇叭的相對物理位置直接相關。

雖然通常人耳在重低音喇叭工作的低頻率下的確聽不到定向聲音，但是，當在房間的有限範圍內安裝重低音喇叭時，房間內產生的反射、駐波以及吸收會嚴重影響重低音喇叭系統的效能。因此，重低音喇叭在房間內的特定位置對產生的低音量和低音品質變得至關重要。

例如，將重低音喇叭靠攜放置通常會增加房間內的低音量；而將其放在角落(1)通常會使房間內低音量達到最大。但是，角落放置還會增強駐波對低音效能的破壞性影響。此影響視聆聽位置而異。在一定頻率下，某些聆聽位置可能產生極好的效果；而其他聆聽位置可能產生太多（太少）低音。

在許多房間中，沿左和右喇叭(2)的同一平面放置重低音喇叭可讓重低音喇叭的聲音與左和右喇叭的聲音達到最佳的融合。在某些房間中，將重低音喇叭放在聆聽位置(3)後面甚至可產生最佳的效能。

強烈建議您先將重低音喇叭放在不同位置進行試聽，然後再選定最終位置。要確定重低音喇叭的最佳位置，一種方式是暫時將其放在聆聽位置並以低音強勁的內容播放音樂。在系統播放時將重低音喇叭移動到不同位置（將耳朵靠近放置重低音喇叭的位置），聆聽直至找到具備最佳效能的位置。將重低音喇叭放在該位置。

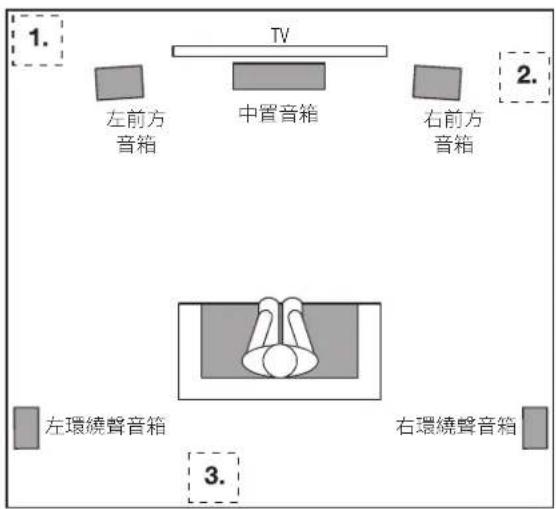

1. TV 左前方 音箱 中置音箱 右前方 音箱 2. 3. 左環繞聲音箱 右環繞聲音箱

連接重低音喇叭

至帶有低通濾波專有重低音喇叭輸出端 (LFE) 的接收器或前置放大器 / 處理器

接收器 / 處理器 SUBWOOFER LFE OUT 附註：未選擇此重低音調則 就LFE編號，但可向電子零售機測具。 SUBWOOFER OUTPUT • 使用LFE輸出時，確保將重低音調上的分類控制到時針旋轉到流。被確定電用您的接收盤或處理器的分類設定。 • 應直接收器或處理器的功能表設定，並將重低音調則选取和設定到「開設」或「是」。 請確保將要接收或處理器的使用者手順，以瞭解產品設定的功能及各項設定。

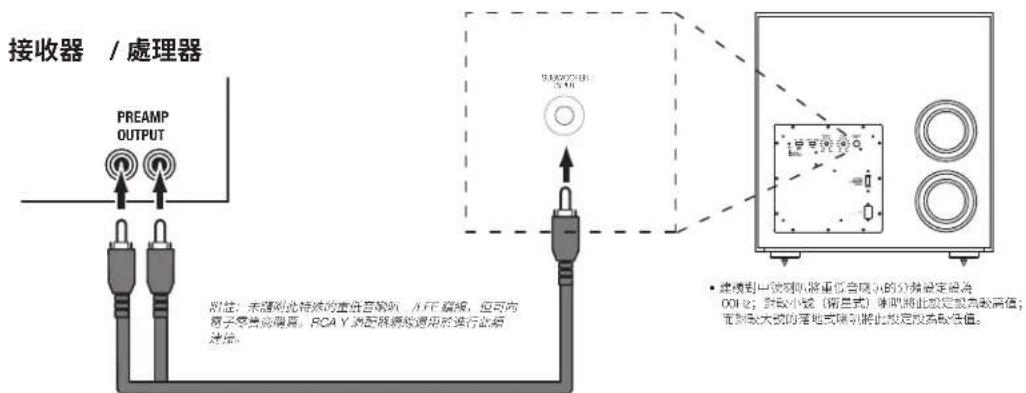

至帶有前置放大器輸出的接收器或前置放大器 / 處理器

接收器 / 處理器 PREAM OUTPUT 附注：未得到此特殊的重低音源的 A/FE 编辑，但可向 量子常量的隔离。PCA Y 源配器须能适用于进行音频 连接。 • 速控时中端喇叭将重低音源的分频设定值为 0.01Hz；对数小线（隔层式）喇叭将此设定值为较高值； 而对数大式的落地或端列将此设定值取低值。

STAGE 200P

類型: 10英吋有源低音揚聲器

低頻驅動器: 10英吋聚纖維素肋片高偏移

放大器功率: 150W RMS (300W 動態)

頻率回應: 32Hz-150Hz

分頻頻率: 50Hz-150Hz(可變)24dB/八度

控制鈕: 50Hz-150Hz

控制鈕: 自動電源、分頻、電平、相位

輸入: 一(1)個線路電平 LFE 輸入

音箱調諧: 透過雙後推調諧端口的低音反射

電源要求: 120V,60Hz(美國);220-230V,50/60Hz(歐盟)

功耗: <0.5W(待命)/335W/1.6A(最大-230V)/335W/3.15A(最大-120V)

飾面: 濃縮咖啡色或拿鐵咖啡色

尺寸(高 x寬 x深): 16.4英吋x15.9英吋x17.5英吋(416公釐x405公釐x444公釐)

產品重量: 31.8磅(14.4千克)

裝運重量: 40.3磅(18.3千克)

裝運度量單位: 每個

操作重低音喇叭

開啟和關閉重低音喇叭

將重低音喇叭電源線插入不帶開關的壁裝插座。現在將重低音喇叭的電源模式設定到「自動」位置。重低音喇叭在接收到音訊訊號時會自動開啟，並在大約15分鐘內未收到任何音訊訊號後進入待命模式。重低音喇叭開啟時，其LED會發藍光；重低音喇叭處於待命模式時，其LED會發紅光。

若您將停用重低音喇叭較長一段時間（例如在您度假時），必須拔掉電源線以關閉重低音喇叭。

重低音喇叭調節：CROSSOVER

利用分頻控制鈕，可在 50Hz 和 150Hz 之間調節重低音喇叭的內建低通濾波器分頻。分頻控制鈕設定得越高，重低音喇叭工作的頻率也會越高，並且其低音與喇叭的低音「重疊」得越多。對於各種不同房間和重低音喇叭位置，此調節都有助於重低音喇叭和其他喇叭之間達到低音頻率的平穩過渡。

為設定分頻控制鈕，需要聆聽低音的平滑度。若低音在某些頻率下太強，可嘗試較低的分頻控制設定。若低音在某些頻率下太弱，可嘗試較高的分頻控制設定。

重低音喇叭調節：VOLUME

使用音量控制鈕可設定重低音喇叭的音量。順時針轉動旋鈕可增大重低音喇叭的音量；逆時針轉動旋鈕可減小音量。在平衡重低音喇叭的音量與系統中其他喇叭的音量後，您不必再變更音量控制設定。

設定重低音喇叭音量之附註：

• 某些時候，音樂的理想重低音喇叭音量設定用於電影時會太大聲，而電影的理想設定用於音樂時會太小聲。當設定重低音喇叭音量時，需要以低音強勁的內容聆聽音樂和電影，尋找適合二者的「折中」音量。
• 若重低音喇叭始終聽起來太大聲或太小聲，可能需要將其放置到不同位置。將重低音喇叭放到角落會增加低音輸出，而將其遠離牆壁或角落則會削弱其低音輸出。

STAGE 220P

類型: 12英吋有源低音揚聲器

低頻驅動器: 12英吋(300公釐)聚纖維素肋片高偏移

放大器功率: 250W RMS (500W 動態)

頻率回應: 29Hz-150Hz

分頻頻率: 50Hz-150Hz(可變)24dB/八度

控制鈕: 50Hz-150Hz

控制鈕: 自動電源、分頻、電平、相位

輸入: —(1)個線路電平 LFE 輸入

音箱調諧: 透過雙後推調諧端口的低音反射

電源要求: 120V,60Hz(美國);220-230V,50/60Hz(歐盟)

功耗: <0.5W(待命)/205W/1.6A(最大-230V)/205W/3.15A(最大-120V)

飾面: 濃縮咖啡色或拿鐵咖啡色

尺寸(高 x 寬 x 深): 14.2英吋x13.8英吋x15.2英吋(361公釐x350公釐x385公釐)

產品重量: 41.2磅(18.7千克)

裝運重量: 51.4磅(23.3千克)

裝運度量單位: 每個

重低音喇叭調節：PHASE

此相位開關決定重低音喇叭驅動器的活塞式動作是否以與喇叭同相的方式移入移出。如果重低音喇叭播放時與喇叭不同相，則喇叭發出的聲波可能部分地抵消重低音喇叭發出的聲波，從而降低低音效能和聲音的震撼力。這種現象部分地取決於所有喇叭在房間內彼此的相對位置以及相對於房間內聆聽者的放置。

儘管大多數情況下應將相位開關置於「正相」位置，但對於相位開關而言，並不存在絕對正確的設定。當重低音喇叭與其他喇叭正常同相時，聲音會變得更清晰並具備最大的震撼力，而鼓聲、鋼琴聲以及撥弦樂器聲等震聲聽起來會更加逼真。要設定相位開關，最佳方式是聆聽您熟悉的音樂並將開關設定到賦予鼓聲和其他震聲最大震感力的位置。

使用隨附的地毯釘腳

隨附四顆金屬釘腳，供在地毯表面放置重低音喇叭時使用。請勿在非地毯表面放置重低音喇叭時使用釘腳。

要插入釘腳：

1. 沿重低音喇叭某侧（不是正面或背面）輕輕地將其躺放在柔軟且不粗糙的表面上。
2. 將釘腳擰入每個支腳的螺紋嵌入圈中。確保全部四顆釘腳都完全擰入以確保穩定性。
   附註：切勿透過拉拽方式移動重低音喇叭。務必小心提起重低音喇叭並將其搬放到新位置。

本設備為Ⅱ類或雙絕緣電器

設備名稱:揚聲器 型號(型式):JBL STAGE 200P/220P
單元Unit	限用物質及其化學符號Restricted substances and its chemical symbols
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium( Cr^+6 )	多溴聯苯Polybrominated biphenyls(PBB)	多溴二苯醚Polybrominated diphenyl ethers(PBDE)
框體	O	O	O	O	O	O
零部件	—	O	O	O	O	O
附件	O	O	O	O	O	O
