用户手册 TD 101 A THORENS

感謝購買THORENS產品. 請仔細閱讀手冊, 讓機子呈現最佳性能.

使用注意事項

特別是在演奏過程中時，請勿在防塵罩上放置任何物品。蓋子上的物體可能會因振動或掉落而引起噪音。

請勿將本機放置在放大器或任何其他發熱的設備上. 否則可能導致變色,變形或故障. 另外, 請避免振動或暴露於過多灰塵, 冰冷或潮濕的地方.

由於設備在運行過程中可能變熱, 因此請空出足夠的空間以進行通風. 安裝本機時, 請在本機與其他設備和牆壁之間留一點空間, 以利於散熱.

播放期間請勿移動本機. 唱片轉播放期間請勿抬起或移動本機. 這樣做可能會損壞唱片,唱針,唱頭或本機.

在搬動或移動本機之前，請務必移走唱片。因為移動裝有唱片的機子可能會損壞唱片，唱針，唱頭所引發的其他故障。

本機的電壓應與背面板上印刷的電壓相匹配. 如果您對此事有任何疑問, 可諮詢水電工.

保養

使用一塊中性清潔劑稍微塗在軟布上，抹擦防塵蓋上的灰塵

如何在轉盤上安裝皮帶：

注意

播放期間, 請勿觸摸唱臂或唱片. 這樣做可能會損壞唱針並在唱片上造成刮擦.

播放期間, 請勿強行停止唱片旋轉. 由於本產品不是專為DJ（直接驅動）設計的轉盤. 因此可能會導致故障.

在播放期間, 如果音量太大, 可能會產生聲音反饋. 如果發生這種情況, 請降低放大器的音量.

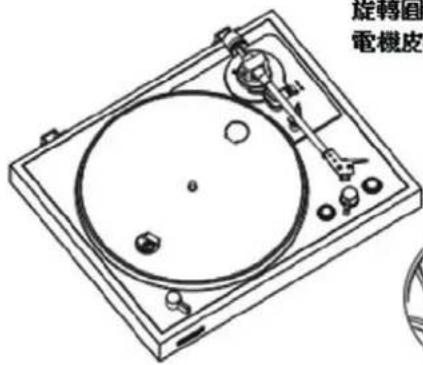

轉盤上安裝皮帶

從圓盤子上取下橡膠墊，將圓盤直接從主軸上提起，將內部皮帶滑到馬達帽上

将盤片放回主軸上

旋轉曲 電機皮

旋轉圓盤，使皮帶可以在電機皮帶輪上運行

腳座高度是固定式, 無法調節高度. 因此請將本機放在水平表面上.

圓盤墊放置在圓盤上

连接方式

PHONO EQ开关设置是更改输出信号的类型. 使用附带的音频电缆（或市售的）将其他设备连接到本机的输出连接端子.

2 PHONO EQ（音频输出设定）转至ON

从音频输出端子（L / R）输出. 再从内置放大器拨放信号.

直通

VM唱头直接通过音频输出端子（L / R）输出. 连接到具有PHONO输入的设备时, 请使用此功能. 从工厂出货时, 将其设置为“开”.

注意

设置为ON时, 如果连接到放大器的PHONO输入, 扬声器和耳机的输出将非常响亮, 可能会损坏设备或损害听力.

3 DC输入连接器

完成所有其他连接后，将随附的变压器连接到此接口. 确认变压器的电源插头已插入电源插座.

请勿使用以外的任何变压器. 附带的变压器的插头可以更改. 连接适合使用区域的插头.

4 STANDBY/ON按钮

按STANDBY按键待机

安裝防塵蓋

將鉸鏈完全插入主機背面左側和右側的鉸鏈支架中. 將鉸鏈的頂部與防塵蓋鉸鏈支架對齊, 然後將其插入.

卸下防塵罩

握住防塵蓋的兩端並緩慢提起，將其連同裝置上的鉸鏈一起卸下。然後，從防塵蓋上卸下鉸鏈。

掀開和關閉防塵蓋

掀開

握住防塵蓋的前緣, 然後輕輕地將其完全提起直至停止. 防塵蓋將在此位置保持打開狀態.

關閉

輕輕蓋上防塵蓋直到關閉

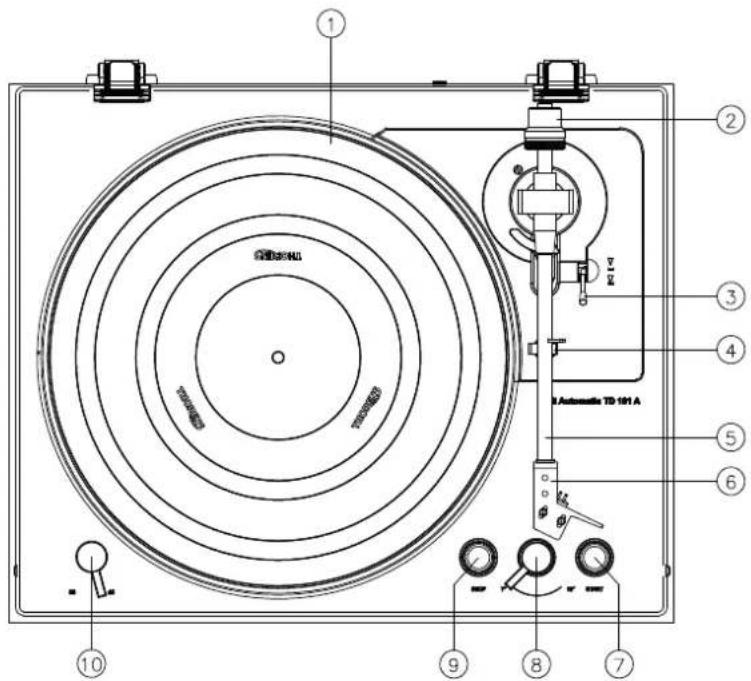

零件名稱和功能

1 圓盤

放置唱片在圓盤上

2 重錘

重量平衡（固定式）

3 唱臂桿

控制唱臂桿升降動作.

4 唱臂扣

固定唱臂. 播放前, 先將唱臂扣鬆開.

5 唱臂

唱臂主體

6唱頭蓋

保護唱針

7 START按鍵

播放本機

8 唱片尺寸切換鈕

選擇唱片尺寸

9 STOP按鍵

停止播放

10 33/44 RPM切換鈕

設定唱片撥放速度

如果唱針彎曲（損壞），它將不能夠精確地跟蹤凹槽。由於彎曲的唱針也可能損壞唱片導致故障。因此請小心處理唱針。

請使用市售的唱針清潔器來清潔唱針. 使用唱針清潔劑以外的其他任何東西都可能損壞唱針.

注意

請注意. 如果客戶注意不足或外部原因導致唱針不屬於保修範圍.

拿取唱片

拿取唱片

當拿著唱片或從唱片套中取出唱片時, 請避免用一隻手拿著唱片的標籤, 邊緣或用兩隻手抓住唱片的邊緣接觸凹槽.

清潔

唱片上的指紋和灰塵可能會導致噪音和聲音跳動，並損壞唱片本身和唱針。使用市售的唱片清潔器來清潔唱片。請勿使用唱片清潔劑以外的其他任何東西。此類化學物質可能會損害唱片的表面。

當使用唱片清潔劑時，按照凹槽的圓周運動擦拭唱片表面.

使用注意事項

請勿將唱片放在直接暴露的地方. 唱片長時間在非常熱或非常潮濕下可能會導致翹曲. 徽菌生長或其他損害.

請勿堆疊唱片或將重物放在唱片上. 也不要長時間傾放唱片. 這樣做可能會導致變形或其他損傷.

不允許重物直接接觸音溝上. 這樣做可能會導致刮傷

播放完唱片後，請務必將其放回唱片套來存放來保護唱片。

不要使用破裂的唱片.

基本操作

放置唱片

使用轉盤前，請先從唱針盒取下保護蓋。

1. 啟動STANDBY/ON按鍵

2. 慢慢打開防塵蓋

請注意打開/關上防塵蓋時, 不要挾到手.

1. 放置唱片在圓盤上

播放45 轉大孔唱片時，請使用隨附的適配器.

1. 選擇恰當的唱片尺寸

2. 選擇轉速

旋轉速度可以設定為33 RPM或45 RPM

1. 播放START按鍵

圓盤轉動時，唱臂移至唱片的外緣，唱針下降至唱片，然後開始播放.

播放期間, 操作無法中止.

請勿放置重物在防塵蓋上

在撥放之前，請確保已安裝好皮帶

結束播放

播放結束後當唱臂回架時，推桿將自動上升並讓唱片自動停止轉動

開始啟動曲目撥放

1 使用推桿讓唱臂上升
2 移動唱臂, 使唱針位於要播放的音軌上. 當唱臂移至唱片上方時, 轉盤將開始轉動.
3 利用唱臂推桿降低唱臂.

音調臂緩慢降低，直到唱針接觸到唱片並開始播放.

在中間停止播放

在播放過程中按STOP按鈕可使唱臂上升並返回到唱臂支架. 同時, 圓盤也會停止轉動.

產品規格

唱盤部分

驅動系統 皮帶馬達轉動

馬達 DC馬達

轉速 33 1/3 RPM, 45 RPM

選轉速度誤差值 ±2%

染音 0.2%

訊噪比 67dB or 更高 (A-weighted, 20kHz LPF)

60dB 或更高(unweighted, 20kHz LPF)

圓盤 鋁圓盤

圓盤直徑 300mm

唱臂部分 鋁管

類型 靜態平衡, 直管

有效臂長 214.5mm

巡軌力量 2g

唱頭重量 3.5 to 6.0g

懸垂 19mm

防滑調整 有

唱頭部分

類型 Audio-Technica AT-3600L

輸出電壓 4.0mv ±3db

針壓 3.5g ±0.5g

唱頭重量 6.1g ±0.2g

唱頭蓋重量 15g ±0.5g (including Screws, Nuts and Wires)

電壓 AC 100 to 240V, 50/60Hz
