用户手册 PCSA-CXG80 SONY

映像素子 6 mm (1/3 型)、CMOS

有効画素数：約 200 万画素

水平画角 8^ (TELE 端) \~ 70^ (WIDE 端)

最至近撮影距離

100 mm (WIDE 端)

最低被写体照度

$$ \begin{array}{l} 1 5 \quad \text {ルクス(F1.8) / 50 IRE} \quad \text {に} \ \text {て} \end{array} $$

パン・チルト機能

水平 ±100°

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。

重要

设备铭牌位于底部。

声明

此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

目录

使用前须知 72

CMOS 图像传感器的特有现象 .....73

特点 73

各部件及控制按钮的位置和功能 ..74

安装摄像机 75

将摄像机安装到桌面上 ……75

使用附带的尼龙搭扣垫 ……75

将摄像机固定到三角架上 ……75

使用 M3 固定螺钉孔安装 摄像机 ....76

故障排除 77

规格 78

使用前须知

使用和存放地点

在以下地方使用或存放摄像机会导致摄像机损坏：

• 过热或过冷的地方 （工作温度：5°C到35°C）
• 暴露在直射阳光下，或靠近发热的物体（例如加热器）
• 靠近强磁性物体的地方
• 靠近有强电磁辐射的地方，如收音机或电视发射机附近。
• 有震动或冲击的地方

通风

为了防止过热，不要阻碍摄像机四周的通风。

连接摄像机电缆

在使用附带的摄像机电缆将摄像机连接到 HD 会议电视终端之前，务必关闭会议电视终端的电源。否则摄像机和电视终端有可能会损坏，或者可能无法显示图像。

搬运

在搬运摄像机之前，请使用原厂或同等质量的包装箱对其进行重新包装。

清洁主机

• 使用吹风机去掉镜头或光学滤镜上的灰尘。
• 当摄像机主体变脏后，用浸过少量中性清洁剂的软布进行擦拭。然后用一块干布将其擦干。
• 请不要使用任何类型的溶剂，否则会损伤表面。
• 当您使用化学清洁布时，请仔细阅读其使用说明。
• 请勿向摄像机上喷洒挥发性物质如杀虫剂，也不要让橡胶或乙烯类物品长时间接触摄像机。否则会损伤表面。

维护

由于长时间使用后会导致机体磨损和润滑油损耗，摄像机会出现异常的噪声。因此要保持最佳性能，我们建议进行定期维护。如果出现异常噪声，请咨询您的 Sony 经销商。

激光束说明

激光束可能会损坏 CMOS 图像感应器。请注意，在使用激光束设备的环境中，您不能将 CMOS 图像感应器的表面暴露在环境中的激光束辐射之下。

CMOS 图像传感器的特有现象

图像中可能出现的以下现象是 CMOS（互补金属氧化物半导体）图像传感器所特有的。这些现象不是故障。

白斑

虽然 CMOS 图像传感器是采用高精度技术生产的，但由于宇宙射线等的影响，其屏幕上可能会出现细小的白斑（极少数情况）。这与 CMOS 图像传感器的原理有关，出现的白斑并不是故障。

在以下情况中，比较容易出现白斑：

·在高温环境下进行操作时

- 提高倍率 （灵敏度）时

此现象可以通过关闭并重新打开摄像机得到改善。

图形失真

拍摄微小的图案、条纹或线条时，它们可能呈锯齿状或出现闪烁现象。

特点

此摄像机仅与 Sony PCS-XG80/XG80S HD 会议电视终端一同使用。

其电源由 HD 会议电视终端提供。有关调整和设置摄像机的详情，请参见 PCS-XG80/XG80S 的使用说明书。

高图像质量 CMOS 摄像机

此摄像机提供 200 万有效像素，可拍摄高清晰度图像以提供出色图像质量。

静音、高速摇拍和俯仰操作

除了高速摇拍 / 俯仰操作之外，它还通过采用直线电机改善了降噪功能，从而可以让您将摄像机用于各种用途。

视频格式兼容全 HD

此摄像机可以让您使用 1080i 高清晰度视频格式来拍摄图像，这种视频格式与 HD-TV 广播相同。

各部件及控制按钮的位置和功能

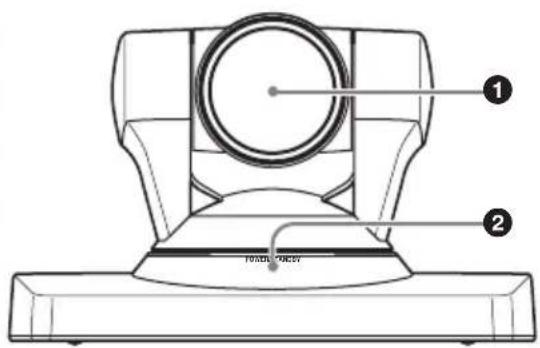

前面

1 2 TOMATO TOMATO

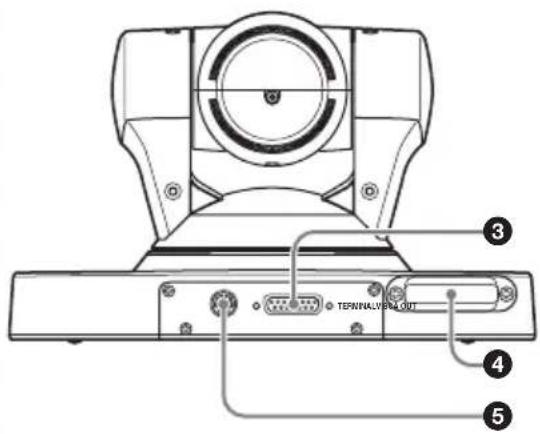

后面

当打开连接的 HD 会议电视终端时此灯亮为绿色。当电视终端设为待机模式或关闭时亮为橙色。

③ TERMINAL 接口

连接到 HD 会议电视终端处理器的 CAMERA 接口。

④RF 遥控器接收器

将随 HD 会议电视终端附带的 RF 遥控器指向接收器可让 RF 遥控器来操作摄像机。

有关详情请参见 HD 会议电视终端的使用说明书。

⑤VISCA OUT 接口

用于 VISCA 通讯。当第二部摄像机连接到 HD 会议电视终端时，连接到第二部摄像机上的 VISCA IN 接口。

⑥三角架安装螺钉孔

用于将摄像机固定在三脚架上。

⑦固定螺钉孔

用于将摄像机固定在安装架上。

⑧尼龙搭扣垫固定位置

当您使用附带的尼龙搭扣垫时，将它们粘到这些位置。

安装摄像机

将摄像机安装到桌面上

将摄像机放置在平坦的表面上。

如果您已将摄像机放置在斜面上，确保倾斜度不超过 ±15 度，这样可以确保摇拍 / 俯仰的性能。

注意

• 您应该采取相应的措施防止摄像机跌落。
  ·在携带摄像机时不要抓住摄像机头部。
• 不要用手转动摄像机头部。这样做会导致摄像机故障。

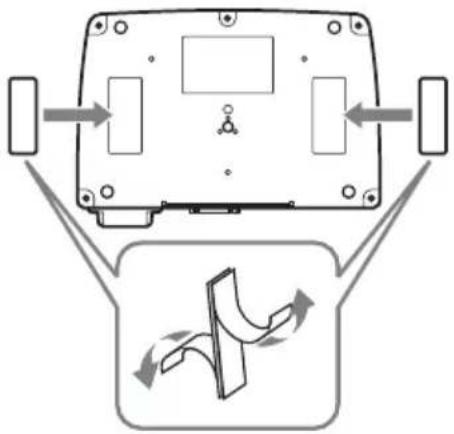

您可以使用附带的两组尼龙搭扣垫将摄像机固定到安装位置。

将尼龙搭扣垫粘在摄像机底部的安装位置，用力按两组尼龙搭扣垫直到它们粘在一起。

安装附带的尼龙搭扣垫可用来防止摄像机从安装位置跌落。不要用它们将摄像机固定到 HD 会议电视终端上。如果这样做并只拿住摄像机会导致会议电视终端跌落或损坏连接电缆。

将摄像机固定到三角架上

将三角架固定到螺钉孔上，以便将三角架固定到摄像机底部。

三角架必须放置在平坦的表面上，并用手将其螺钉拧紧。

使用以下规格带螺钉的三角架。

1/4 - 20UNC l

$$ \ell = 5 - 7 \mathrm{毫米} $$

小心

使用三角架螺钉和螺钉孔来安装摄像机时，不能在天花板、架子等位置较高的物体上安装。

使用 M3 固定螺钉孔安装摄像机

使用位于摄像机底部的 3 个 M3 固定螺钉孔来安装摄像机。

使用以下规格的 M3 螺钉将摄像机固定在平坦的表面上。

M3 螺钉 l

= 3 - 5 毫米

故障排除

在将您的摄像机送修前，按照以下指南排除摄像机故障。如果故障无法排除，请咨询您的 Sony 经销商。

症状 原因 解决办法
摄像机电源无法打开。	摄像机电缆未插紧。将摄像机电缆紧紧插入摄像机的TERMINAL接口中。
	摄像机电缆未紧紧插入HD会议电视终端上的CAMERA接口中。	将摄像机电缆紧紧插入电视终端的CAMERA接口中。
HD会议电视终端无法正确控制摄像机。	—	关闭电视终端的电源,稍后重新打开电源。

规格

视频信号 1080i/59.94, 1080i/50

同步 内同步

成像元件 1/3型（6毫米），CMOS

有效象素：约 200 万像素

镜头 10×（光学）（40×（数码））

f = 3.4 - 33.9 毫米，F1.8-F2.1

水平角度：8（TELE 端）到

70度 (WIDE端)

近摄距离 100 毫米 (WIDE 端)

最低照度 15 勒克斯 (F1.8)，50 IRE

摇拍 / 俯仰操作

水平：±100度

最快摇拍速度：300度 /秒

垂直：±25度

最快俯仰速度：125度/秒

输入电压 19.5 V DC

电流消耗 最大 1 A

工作温度 5^ C 到 35^ C

存放温度 -20^ 到 +60^

尺寸 240×152×173 毫米

(宽 / 高 / 厚)

重量 大约 2 千克

安装角度 水平表面小于±15度

随机附件

会议电视终端摄像机电缆 (3 米) (1)

尼龙搭扣垫 (2 组)

使用说明书(1)

质保书(1)

设计和规格如有更改，恕不另行通知。

注意

在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，SONY对任何损坏 （包括但不限于）

概不负责。由于本机故障造成的现有损失或预期利润损失，不进行退货或赔偿。

管脚配置

VISCA OUT 接口 （微型 DIN 8 芯孔型接口）

VISCA OUT

针脚编号	功能
1	D	T	R
2	D	S	R
3 TXD OUT
4 GND
5 RXD OUT
6 GND
7	无连接
8	无连接

针脚编号	功能
1 Y-OUT
2 Y-GND
3	P b -
4	P b -
5	P r -
6	P b -
7	无连接
8	无连接
9 +19.5 V
10 LVDS-TxD+
11 LVDS-TxD-
12	无连接
13 LVDX-RXD+
14 LVDS-RxD-
15 GND
