用户手册 CBK-3620XS SONY

② MONITOR IN端子（BNC型）

11 MONITOR OUT端子（BNC型）

MONITOR IN端子（BNC型）（1）

使用产品前请仔细阅读本使用说明书，并请妥善保管

本设备在可能会出现儿童的场所不适用。

注意

某些特定频率的电磁场可能会干扰本装置的图像和声音。

警告: 在居住环境中，运行此设备可能会造成无线电干扰。

注意

未按照此处规定的程序使用控制器、进行调整或操作可能会导致危险的辐射暴露。

注意

光学仪器与本产品一起使用会增加伤害眼睛的危险性。

IEC 60825-1:2014

1 类激光产品

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体的处理方法请遵循当地的规章制度。

产品中有害物质的名称及含量

使用环境条件:

请参考装备了主体的说明书的操作

条件

• 要使用本机，必须将摄像机更新到以下软件版本或更高版本。
  MPC-3628/MPC-3626: V2.0 或更高版本 MPC-3610: V6.3 或更高版本 在更新前，请断开本机并重新装配摄像机，使其回到正常状态。
• 更换成像器块后首次启动时，启动时间可能会较长。请勿在启动完成前关闭本机。
• 当本机连接到 8K 成像器块时，摄像机每次启动需要约 30 秒。
• 如果将设备突然从寒冷的地方带到温暖的场所，或者室温突然升高，设备的外表面和内部可能会形成水汽。这称为冷凝。如果发生冷凝，请关闭设备电源，待到冷凝消失后才能操作设备。冷凝仍然存在时使用设备可能会导致设备损坏。
• 正常操作温度和使用条件下（每天 8 小时；每月 25 天），电解质电容器的预计使用寿命约为 5 年。
  如果超过上述正常使用频率，则预计使用寿命可能会相应减少。
• 使用本机时，如果摄像机机身和传感器块之间的接口粘附有污垢或灰尘，则可能导致失败或故障。存放本机时，请使用随附的保护盖，防止接口粘附灰尘。

防止便携式通信设备的电磁干扰

在本机附近使用便携式电话和其他通信设备会造成故障并干扰音频和视频信号。

建议将本机附近的便携式通信设备的电源关闭。

CBK-3620XS 是可连接到 MPC-3628/MPC-3626/MPC-3610 （另售）的成像器扩展套件。

该扩展套件可用于各种拍摄情况，不会降低成像器的性能。

- 最长延长至 12 ~m

MPC-3628/MPC-3626/MPC-3610 和成像器块之间连接的 CBK-3620XS 可将块延长约 3 m 或 12 m。

- 支持连接监视器和其他外部设备

除了成像器信号以外，还可传递用于连接成像器块连接的外部监视器的监视信号，并中继可用于为镜头伺服供电的 24 V 电源。

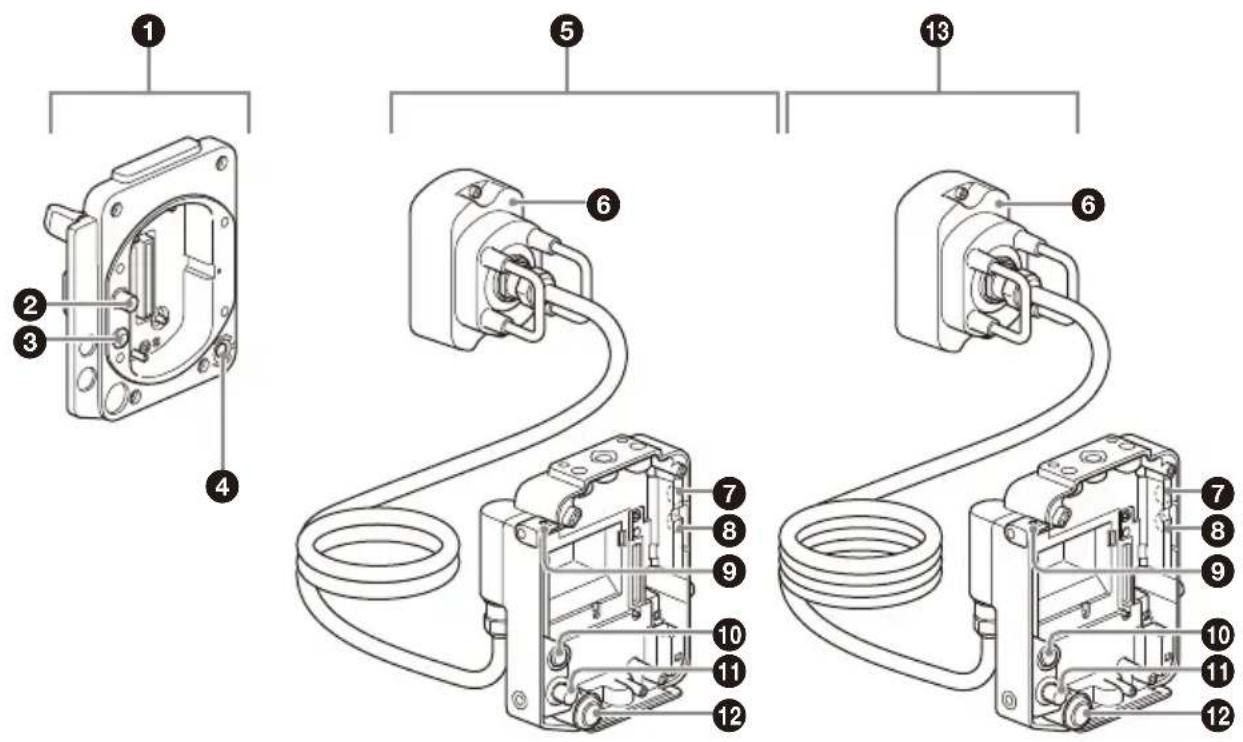

各部件的位置和功能

安装到摄像机机身以延长成像器块的适配器。

② MONITOR IN 接口 (BNC 型)

将传递的监视信号输入到成像器块适配器的接口。

③ 24 V IN 接口 (Fischer 3 针)

直流电源输入接口，用于向成像器块适配器提供外部电源。

4 ASSIGN（可指定）按钮 3

每次按下按钮，都会在打开 / 关闭 （允许 / 禁止）之间切换指定的功能或者激活功能。

当分配的功能处于打开（允许）或激活状态时，指示灯亮起橙色。

有关功能分配的详细信息，请参阅

带延长电缆的适配器，安装到从摄像机上取下的成像器块。

6 接收器

连接摄像机机身适配器的接收器适配器。

⑦ ASSIGN （可指定）按钮 5

每次按下按钮，都会在打开 / 关闭 （允许 / 禁止）之间切换指定的功能或者激活功能。

当分配的功能处于打开（允许）或激活状态时，指示灯亮起橙色。

有关功能分配的详细信息，请参阅

每次按下按钮，都会在打开 / 关闭 （允许 / 禁止）之间切换指定的功能或者激活功能。

当分配的功能处于打开 （允许）或激活状态时，指示灯亮起橙色。

有关功能分配的详细信息，请参阅MPC-3628/MPC-3626/MPC-3610 使用说明书。

⑨ 卷尺钩安装孔

用于安装卷尺钩的孔。

可以取下摄像机的卷尺钩并将其连接到此处。

10 24 V OUT 接口 (Fischer 3 针)

外部电源输出接口。

输出连接到摄像机机身适配器的 24 V IN 接口的电源。

可以作为监视器或镜头伺服的外部电源进行连接。也可用于输入 REC 触发信号。

注意

• 视成像器块适配器的输出电流和长度而定，此接口输出电源的电压将低于连接到 24 V IN 接口的电源的电压。
• 成像器块适配器（3 m）：输出为 1 A 时下降约 0.25 V，或者输出为 2 A 时下降约 0.50 V
• 成像器块适配器（12 m）：输出为 1 A 时下降约 1.00 V，或者输出为 2 A 时下降约 2.00 V
• 有关 Fischer 3 针接口规格的详细信息，请参阅 MPC-3628/MPC-3626/MPC-3610 使用说明书。

11 MONITOR OUT 接口 (BNC 型)

监视信号输出接口。输出连接到摄像机机身适配器的 MONITOR IN 接口的视频信号。

12 ASSIGN （可指定）按钮 7

每次按下按钮，都会在打开 / 关闭 （允许 / 禁止）之间切换指定的功能或者激活功能。

当分配的功能处于打开 （允许）或激活状态时，成像器块适配器两端的 LED 会亮起橙色。

有关功能分配的详细信息，请参阅MPC-3628/MPC-3626/MPC-3610 使用说明书。

13 成像器块适配器（12 m）

带延长电缆的适配器，安装到从摄像机上取下的成像器块。

注意

有关附件安装孔的详细信息，请参阅本文档背面绘制的外部尺寸。

安装摄像机

注意

• 要使用本机，必须将摄像机更新到以下软件版本或更高版本。 MPC-3628/MPC-3626：V2.0 或更高版本 MPC-3610：V6.3 或更高版本 在更新前，请断开本机并重新装配摄像机，使其回到正常状态。
• 在安装 / 移除本机前，请关闭摄像机并等待 30 分钟或更长时间，让摄像机充分冷却。 请在无尘的地方快速执行操作，以防灰尘和其他物质进入摄像机和适配器。
• 请小心操作，以免损坏接口和部件。
• 如果适配器接口上粘附有灰尘或其他物质，可能会发生数据传输错误。如果发生这种情况，请清洁接口。
• CBK-3610XS 成像器块适配器和延长电缆无法安装到 CBK-3620XS 摄像机机身适配器。
• 6K 成像器块还可以安装到 CBK-3620XS 成像器块适配器。

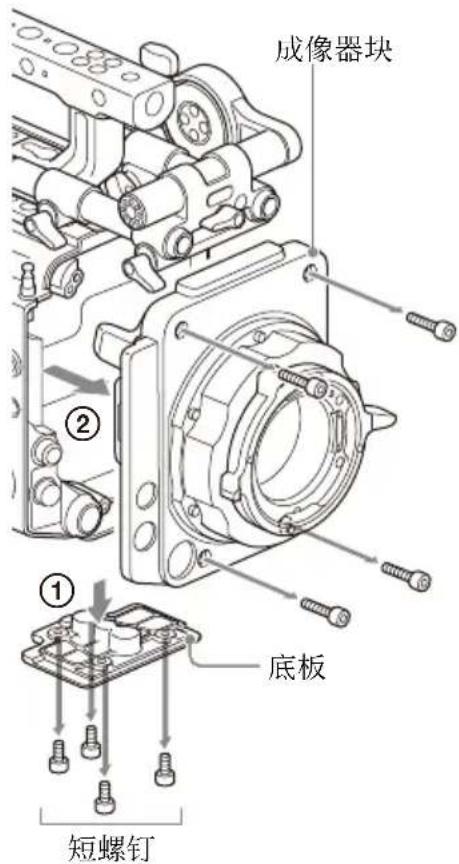

1 取下底部的四颗六角螺钉，然后取下底板（①），接着取下前面的四颗六角螺钉，最后从摄像机机身上取下成像器块（②）。

成像器块 ① 底板 ② 短螺钉

注意

将取下的成像器块放在平坦的表面上时，使镜头侧面向下。如果将散热器侧朝下放置，法兰背面距离（法兰焦距）可能会改变。

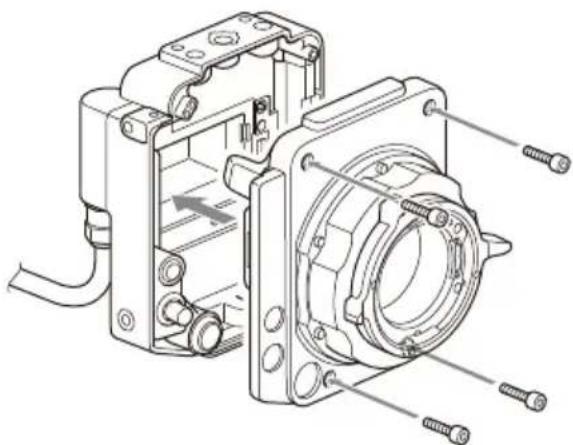

2 将在步骤 1 中取下的成像器块安装到成像器块适配器。

使用四颗随附的六角螺钉对齐并安装，然后使用六角扳手拧紧（拧紧扭矩为 1.4 N · m ）。

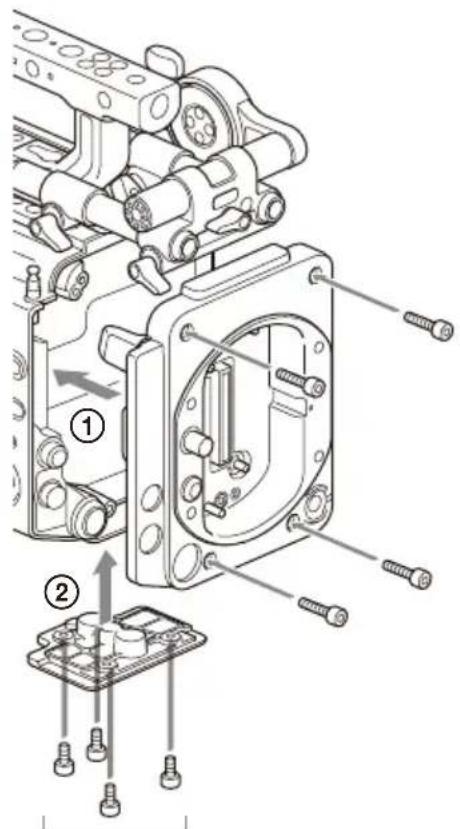

3 安装摄像机机身适配器（①），然后安装底板（②）。

使用在步骤 1 中取下的八颗六角螺钉对齐并安装，然后使用六角扳手拧紧（拧紧扭矩为 1.4 N · m ）。

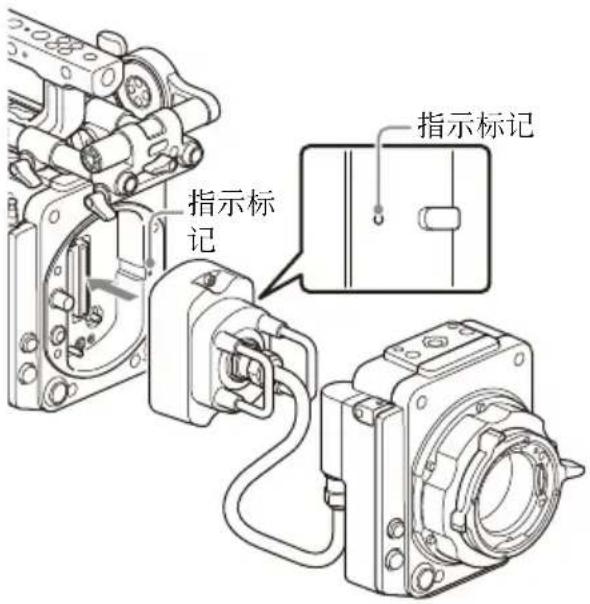

4 将成像器块适配器接收器安装到摄像机机身适配器。

对齐接收器侧面的指示标记，使用两颗六角螺钉进行安装，然后使用六角扳手拧紧（拧紧扭矩为1.4 N·m）。

指示标记 指示标记

从摄像机上取下

1 从摄像机机身适配器上取下接收器。
2 从摄像机机身上取下摄像机机身适配器。
3 从成像器块适配器上取下成像器块。

注意

将取下的成像器块放在平坦的表面上时，使镜头侧面向下。如果将散热器侧朝下放置，法兰背面距离（法兰焦距）可能会改变。

4 将在步骤 3 中取下的成像器块安装到摄像机机身（拧紧扭矩为 1.4 N · m ）。

使用保护盖

保护盖用于在存储和运输期间保护内置接口。

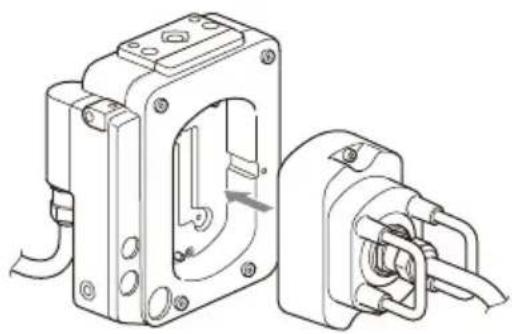

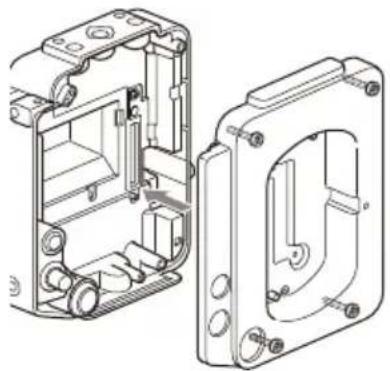

1 将保护盖安装到成像器块适配器。

使用四颗六角螺钉对齐并安装，然后使用六角扳手拧紧（拧紧扭矩为1.4 N·m）。

对齐接收器侧面的指示标记，使用两颗六角螺钉进行安装，然后使用六角扳手拧紧（拧紧扭矩为1.4 N·m）。

保护盖是 CBK-3620XS 的专用附件。请勿在 CBK-3610XS 上使用保护盖，否则可能损坏本机。

关于启动时间

• 当通过连接 CBK-3620XS 来延长 8K 成像器块时，摄像机的启动时间会比未延长成像器块时多出约 20 秒。
• 当首次将CBK-3620XS连接到摄像机时，摄像机初始启动时间可能会更长。

检查和维护

拍摄前检查

在拍摄前先检查本机，确保系统运行正常。

清洁

使用柔软干布擦拭表面的污垢和因安装 / 移除产生的任何金属粉末。在极端情况下，请使用稍稍蘸有中性清洁剂的布，然后擦干。

不要使用有机溶剂，例如酒精或稀释剂，这些物质可能导致机器表面变色或带来其他损害。

请勿使用吹风机清洁本机。否则空气中悬浮的灰尘和其他颗粒可能会进入本机并导致故障。此外，请避免用高气压设备（如空气吹灰器）进行清洁，因为这些设备可能会损坏光学元件。

• 使用本机时，如果摄像机机身和传感器块之间的接口粘附有污垢或灰尘，则可能导致失败或故障。存放本机时，请使用随附的保护盖，防止接口粘附灰尘。

- 如果将电缆绕成一个圈，电缆可能会扭曲和缠结。将电缆按照八字形缠绕。

设备连接注意事项 电缆使用注意事项

- 不能使用 Sony 音频无线接收器连接 CBK-3620XS。

• 请勿挤压、弯曲或损坏电缆。
• 缠绕和安装电缆时务必小心，以免电缆受到强烈扭曲。
• 保证电缆运行的最小线圈直径: 140 ~mm 或更大

规格

常规

功耗

约 3.0 W

工作温度

0 ℃ 至 40 ℃

存放温度

-20 ℃ 至 +60 ℃

外部尺寸

请参阅本文档的背面。

质量

成像器块适配器（3 m）

1.9 kg

成像器块适配器（12 m）

3.4 kg

成像器块适配器

0.4 kg

参考质量

成像器块适配器 （不包括电缆）

约 0.7 kg

8K 成像器块

PL 卡口: 1.4 kg

E 卡口：约 1.0 kg

6K 成像器块

PL 卡口：约 1.3 kg

E 卡口：约 0.9 kg

输入 / 输出接口

24 V IN 接口 (Fischer 3 针) (1)

24 V OUT 接口 (Fischer 3 针) (1)

MONITOR IN 接口 (BNC 型) (1)

MONITOR OUT 接口 (BNC 型) (1)

随附附件

成像器块安装螺钉

(7-683-423-04) (4)

保护盖 (1)

使用说明书（1）

保修卡（1）

设计与技术规格如有变更恕不另行通知。

注意

• 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，SONY 对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，Sony 均不作任何赔偿。
• SONY 对本产品用户或第三方的任何索赔概不负责。
• SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。
