注意事項

• 僅使用螢幕隨附或製造商建議使用的配件。
• 將產品的塑膠包裝袋存放在兒童無法觸及的地方。
• 將螢幕連接至電源插座之前，確認電源線的額定電壓與您所在國家的電力規格相容。
• 電源線插頭必須正確連接至有線的接地電源插座。
• 請勿以濕的雙手觸碰插頭，否則很容易造成觸電。
• 將螢幕置於穩定且通風良好的地方。
• 請勿將螢幕置於任何熱源附近，例如電散熱器或陽光直射處。
• 螢幕上的孔洞或開口用於通風。請勿以任何物品覆蓋或阻擋通風孔。
• 請勿在水、飲料或任何液體類型附近使用螢幕。若無法這麼做，可能會造成觸電或損壞螢幕。
• 清潔之前，務必從電源插座拔下螢幕插頭。
• 由於螢幕表面很容易刮傷，請避免以任何堅硬或尖銳的物品觸碰表面。使用不含棉絨的柔軟布料擦拭螢幕，不要使用面紙。如有需要，您可以使用玻璃清潔劑清潔設備。不過，請勿將清潔劑直接噴灑在螢幕上。
• 若設備長時間沒有在使用，請拔除電源線。
• 請勿嘗試自行拆解或維修螢幕。

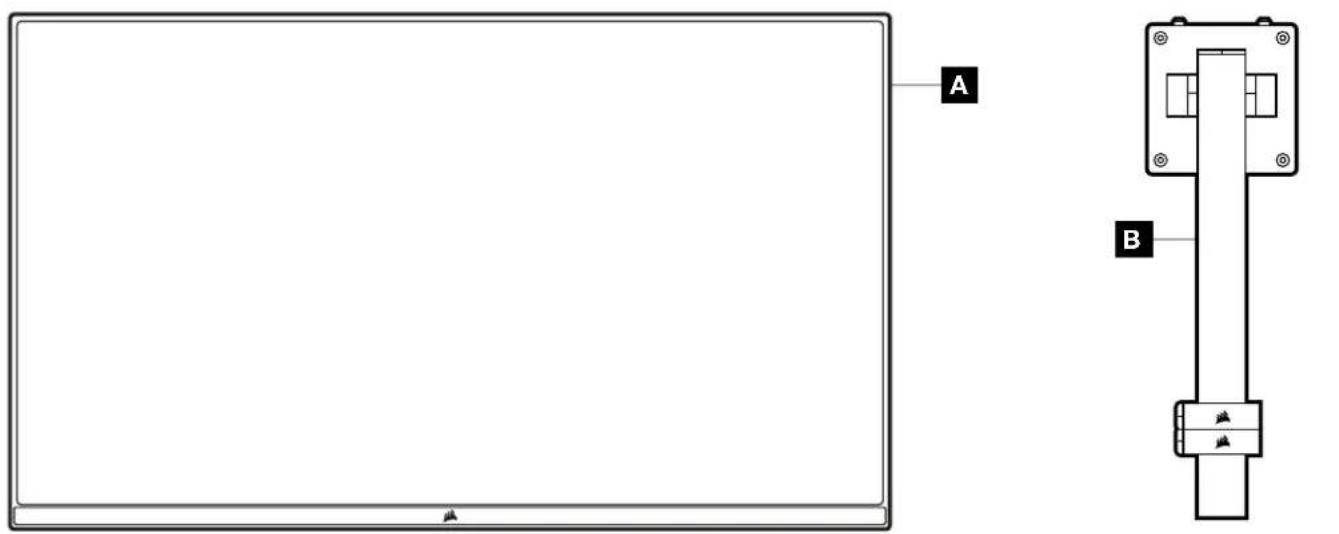

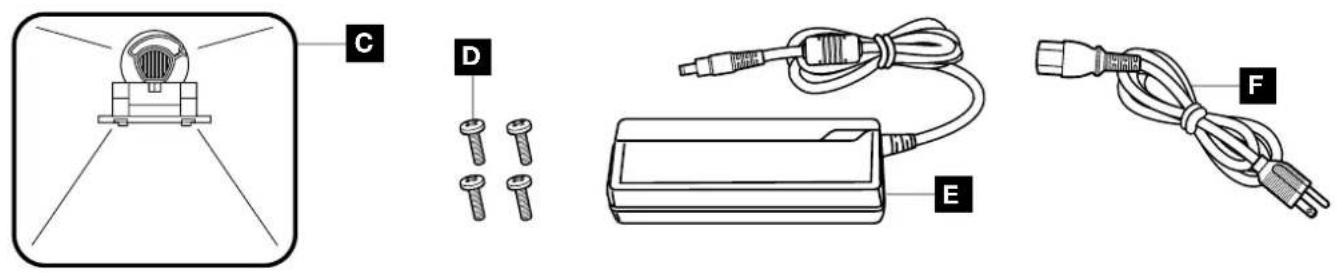

XENEON 32QHD240 顯示器內容

A B

A XENEON 32QHD240 顯示器面板
B 安装柱 (僅適用 CM-9020002)
C 支架 (僅適用 CM-9020002)
D 安装螺絲 (x4)
E 變壓器

F 電源線
G DISPLAYPORT 纜線 (1.5 公尺)
H HDMI 纜線 (1.5 公尺)

I USB-C 纜線 (1.5 公尺)

J USB-A 轉 USB-C 纜線 (1.8 公尺)

組件 (僅適用 CM-9020002)

在開始之前，需要十字頭螺絲起子。

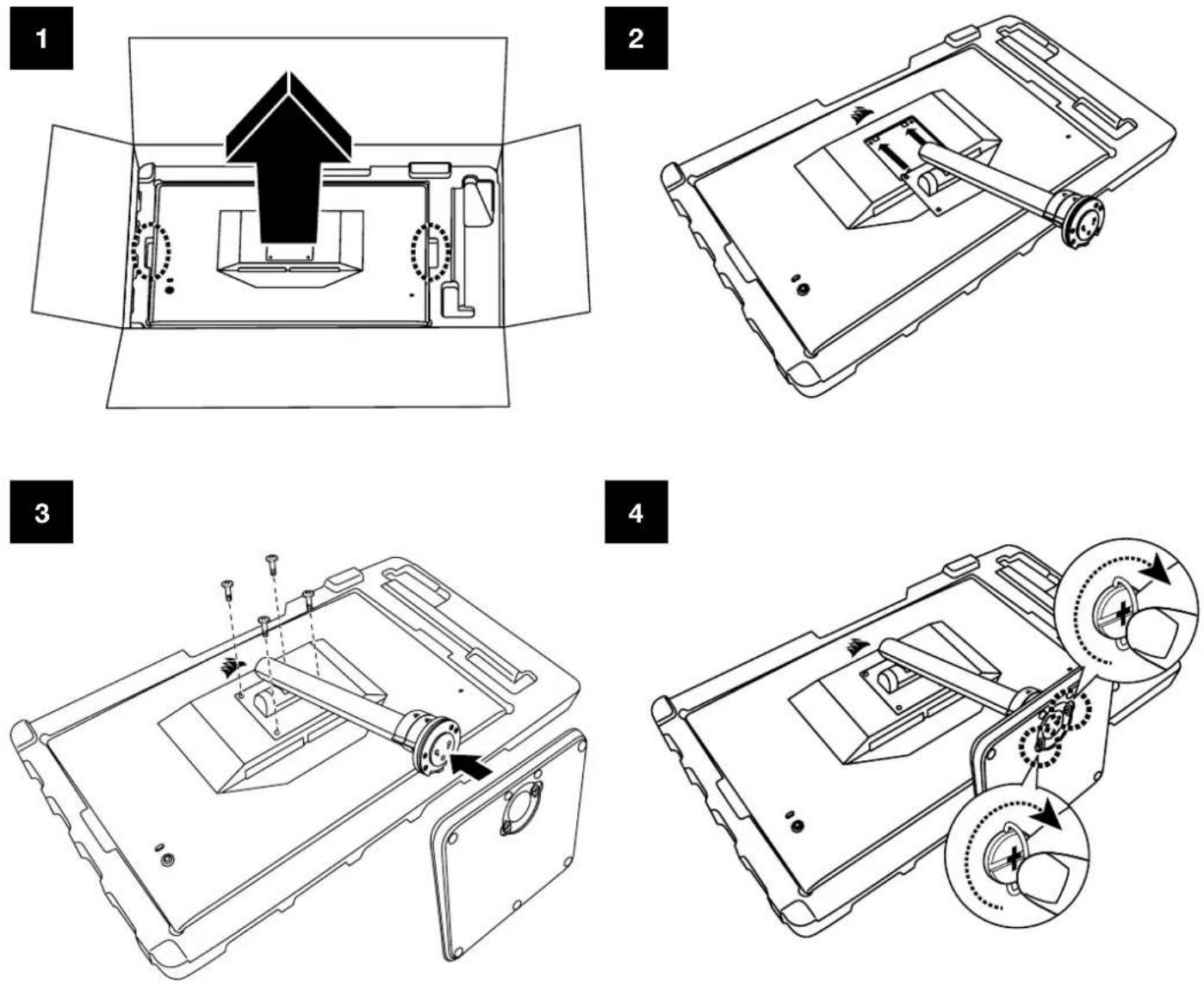

1. 取出包括配備和支架的泡棉頂層，以露出面板後側。
2. 小心開啟覆蓋面板的泡棉袋 (參見圖 1) 以露出安裝區域。請勿從泡棉袋拆下面板。
3. 對齊螢幕支柱與面板後側的安裝槽 (參見圖 2)。將上方勾子滑進面板後側的安裝槽。使用十字頭螺絲起子，以 4 個螺絲將支柱固定在面板上 (參見圖 3)。
4. 將支架底座連接至螢幕支柱 (參見圖 3) 並將專用指旋螺絲緊緊旋入支柱底部 (參見圖 4)。
5. 緩慢地從包裝中取出螢幕，並直立放在桌上。抬起螢幕時，請勿觸碰面板前側。

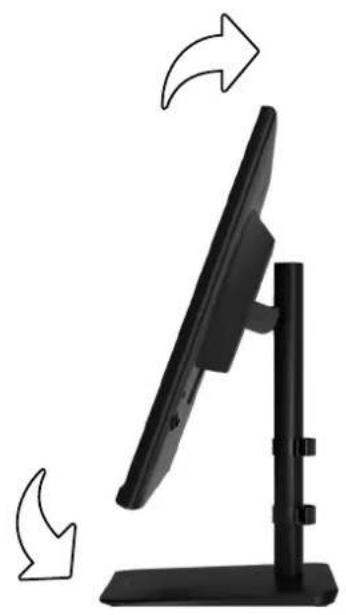

傾斜、旋轉和高度調整 (僅適用於 CM-9020002)

Xeneon 顯示器的特點是堅固且時尚的支架，可用來調整傾斜、旋轉和高度。

• 傾斜 -5 / +20 度
• 旋轉 ±30 度
• 高度調整範圍 68mm

傾斜

RAPIDROUTE 纜線管理 (僅適用於 CM-9020002)

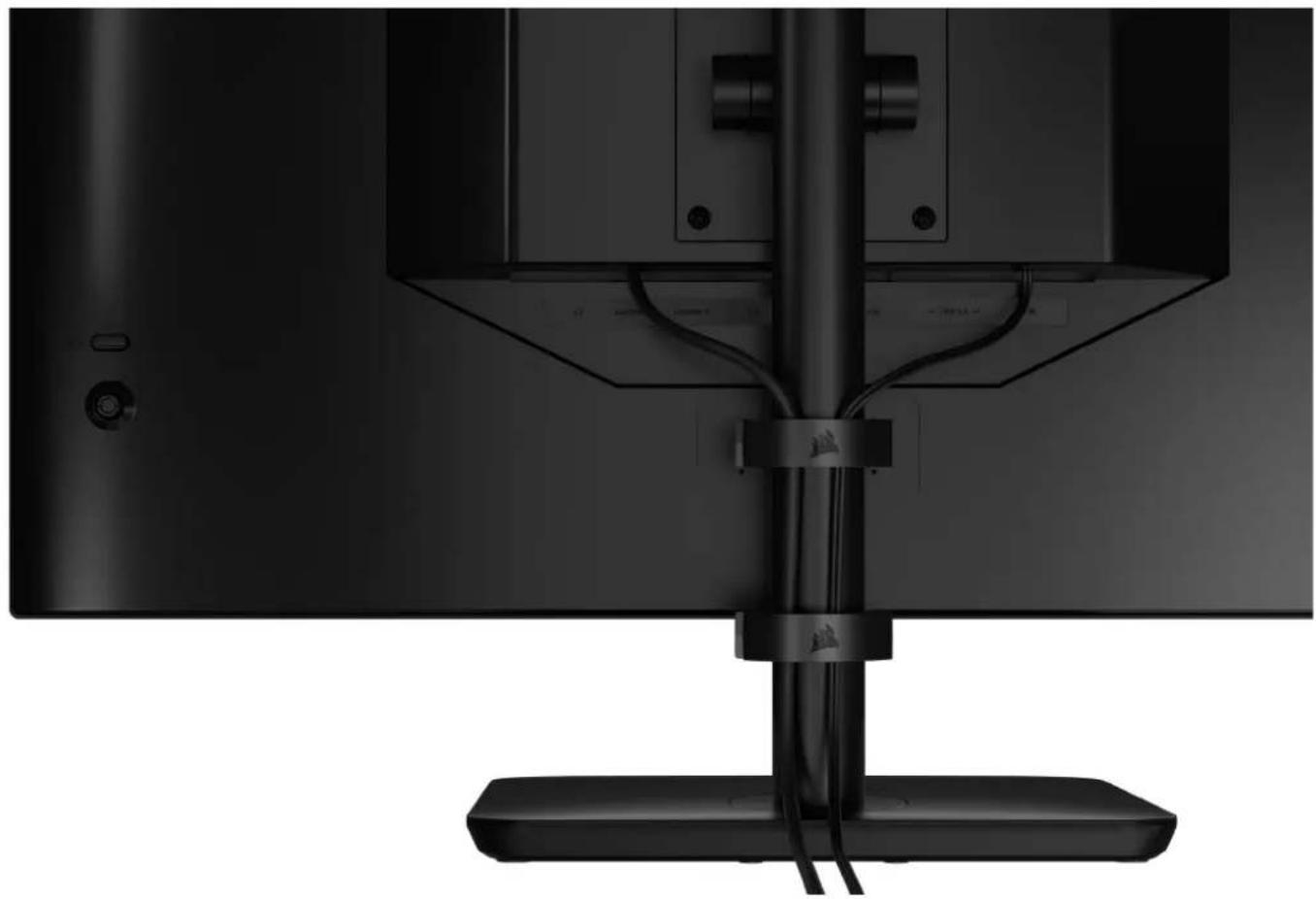

Xeneon 顯示器具有內建 RapidRoute 纜線管理，以保持桌面整潔。有 2 個可調式纜線夾可向上和向下滑動螢幕支柱，以便自訂您的纜線管理需求。向左按住姆指扣環並拉開纜線夾，以開啟每個纜線夾。

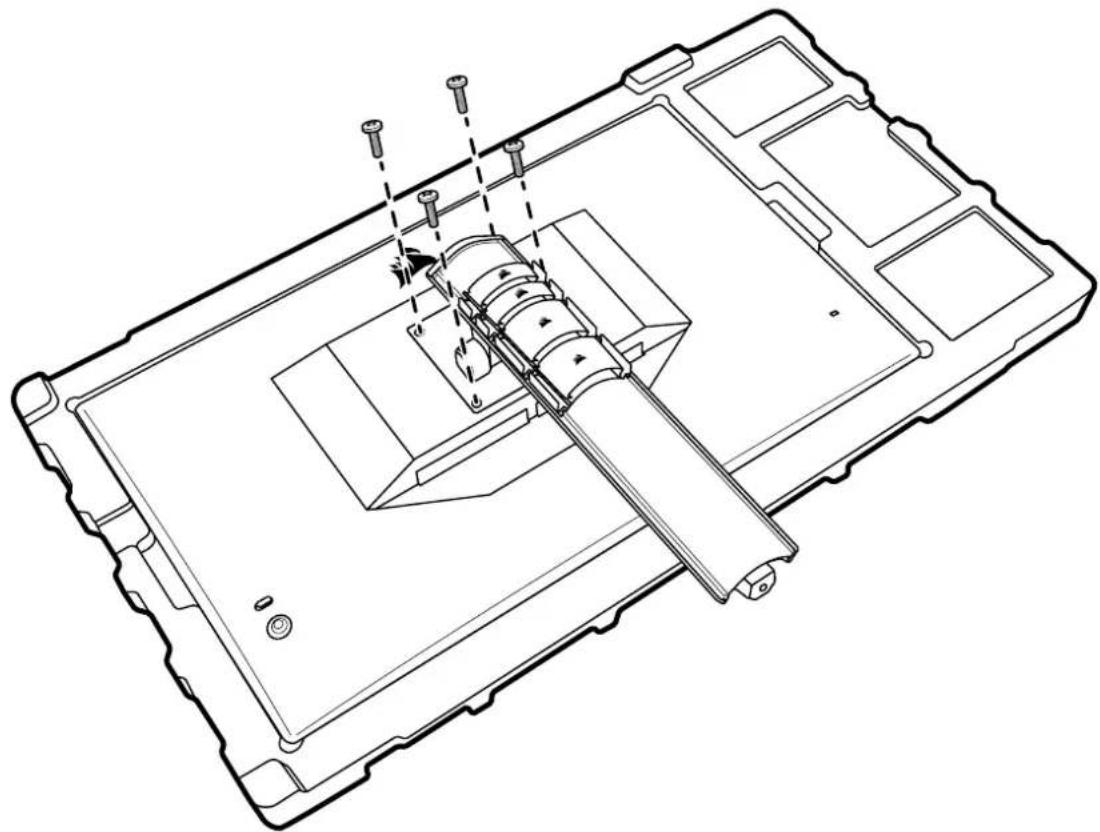

使用相容的壁掛架 (VESA 100mm x 100mm) 安裝顯示器之前，請確認：

• 您已使用十字頭螺絲起子從顯示器拆下支架
• 您購買的壁掛架支架支援此顯示器的重量

檢閱壁掛架隨附的說明，瞭解更多關於如何正確安裝顯示器的資訊。

警告：顯示器背面具有四個 VESA 安裝孔。您必須將壁掛架支架固定在全部四個孔。若您沒有使用全部四個孔，顯示器可能會掉落，造成財產損失或人員受傷。

注意:不含壁掛架螺絲。螺絲:類型 M4,14mm 至 16mm 長度,視壁掛架而定。

連接能力


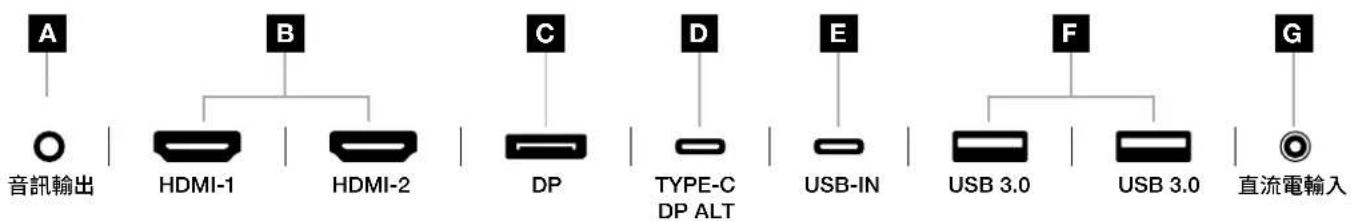

A. 3.5mm 音訊插孔 來自連接的 HDMI、DisplayPort 和 USB-C Alt 模式裝置的音訊輸出。

B. HDMI 2.0 連接埠 雙 HDMI 輸入對應至「HDMI-1」和「HDMI-2」輸入。

C. DisplayPort 1.4 連接埠 DisplayPort 輸入對應至「DisplayPort」輸入。

D. USB Type-C 連接埠 支援 DisplayPort Alt 模式和上游 USB 輸入 (連接至 USB 3.0 連接埠)。對應至「TYPE-C」輸入。此連接埠或 USB 上游連接埠必須連接至主機裝置上具有 USB 功能的連接埠，才能支援 CORSAIR iCUE 功能和下游 USB 3.0 連接埠。

E. USB-IN 連接埠 上游 USB 輸入連接埠。此連接埠或 USB Type-C 連接埠必須連接至主機裝置上具有 USB 功能的連接埠，才能支援 CORSAIR iCUE 功能和下游 USB 3.0 連接埠。

F. USB 3.0 連接埠 雙 Type-A 5Gbps USB 連接埠。

G. 直流電輸入 連接至隨附的交流電轉接器。

操作

控制

電源開啟/關閉

按下－開啟顯示器設定

向上－開啟亮度滑塊

向下 — 開啟圖片模式選取

向左－開啟音量滑塊

向右－開啟輸入來源選取

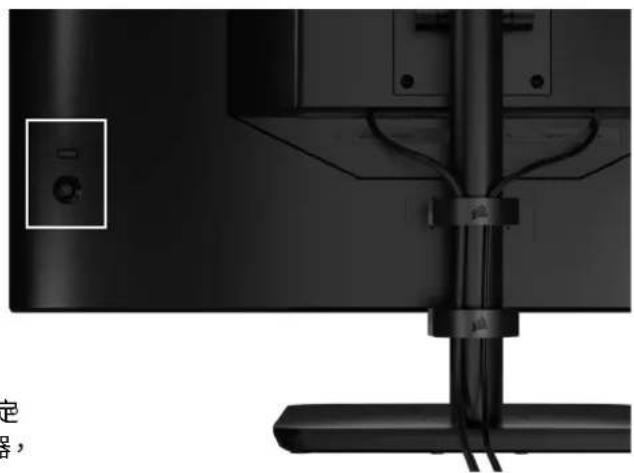

您的螢幕包括後側搖桿，可在您的右側開啟捷徑並導覽顯示器設定請注意，若您有已透過 USB 輸入連接埠連接至電腦的 USB 集線器，也可以在 CORSAIR iCUE 軟體中控制其中許多設定。

請安裝最新版本的 iCUE (4.24 或更高版本)，可在

https://www.corsair.com/us/en/icue 取得。

螢幕上顯示 (OSD)

向內按下搖桿後，可以存取螢幕的顯示器設定。您可以使用搖桿導覽設定，而向內按下搖桿將會確認選項。

操作

OSD - 影像設定

標籤為「圖片」的第一個功能表包含下列用於調整整體圖片品質的設定。


OSD Setting

System Setting

Audio

Input Source

Information

Preset

A

HDR

Brightness

Contrast

Sharpness

<

-

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

1

設定 選項 說明
圖片模式	標準一般使用和最佳節能而校準的顯示原廠預設
	影片觀看影片而最佳化的顯示器預設
	文字閱讀文字而最佳化的顯示器預設
	sRGB	sRGB色彩空間而校準的顯示原廠預設
	創意內容建立任務而校準的顯示原廠預設
	遊戲進行快速移動的遊戲而最佳化的顯示器預設
	DCI-P3	DCI-P3色彩空間中 HDR 内容而最佳化的顯示器預設
	AdobeRGB	AdobeRGB色彩空間中 HDR 内容而最佳化的顯示器預設
	HDR	VESA DisplayHRD600認證的顯示器預設
亮度	0-100	調整顯示器背光強度
對比度	0-100	調整顯示器的對比度
清晰度	0-10	調整顯示器的清晰濾鏡,增加邊緣細節
色溫	冷將顯示器的色溫設定為9300K
	普通將顯示器的色溫設定為標準6500K
	暖將顯示器的色溫設定為5000K
	自訂可讓您使用控制紅色、藍色、和綠色程度的滑塊手動設定顯示器的色溫
色差補正	2.0, 2.2, 2.4	調整色彩和亮度之間的關係;預設為2.2
飽和度	0-10	調整顯示器色彩濃度
護眼開啟或關閉	在啟用後降低顯示器的藍光散發量
回應時間	普通、快速、更快、最快、動態OD	讓您增加像素可以在色彩之間轉換的速度,這可以讓快速移動的物件降低模糊程度
重新整理重疊開啟或關閉		切換顯示螢幕目前更新率的右上角重疊,啟用適應性同步後,這對追蹤每秒畫面播放速率很實用
MPRT	開啟或關閉	切換「移動圖片回應時間」設定,若設定為「開啟」,可以讓移動的物件降低模程度
局部調光開啟或關閉	關閉關閉特定背光部分以獲得更深的黑色和更好的對比度
十字形狀	關閉、點、十字、角度	啟用十字形狀功能

操作

OSD - OSD 設定

標籤為「OSD 設定」的第二個功能表包含下列用於調整螢幕上顯示的設定。

Picture Language < English > OSD Setting Transparency < OFF > System Setting Time Out < 20 Audio Input Source Information

設定 選項 說明
語言	EnglishFrançaisDeutschItalianoEspañolPortuguêsРусский繁體中文日本语한국어	選取 OSD 的語言
透明度 開啟或關閉 將 OSD 設定為透明或不透明
逾時	10-60	調整 OSD 在消失前保留在螢幕上的時間 (以秒為單位)

操作

OSD - 系統設定

標籤為「系統設定」的第三個功能表包含下列用於調整顯示器內部設定的設定。


OSD Setting

System Setting

Audio

Input Source

Information

Aspect Ratio

AMD FreeSync Premium

LED

Source Detection

Factory Reset

<

<

<

<

ON

ON

AUTO

OFF

操作

OSD - 系統設定

設定 選項 說明
長寬比 自動、4:3、16:9		選取顯示器的長寬比。「自動」將會嘗試比對顯示器的長寬比與傳入的影片訊號。不適用於適應性同步啟用時
AMD FreeSync Premium	開啟或關閉	在連接至相容的 GPU 時啟用或停用適應性同步功能。選取 ON (開啟) 以透過 HDMI 啟用 AMD FreeSync 的適應性同步透過 DP 纜線或 USB Type-C Alt 模式纜線連接至相容的 GPU 時,NVIDIA G-Sync 相容性可用。對於 NVIDIA G-Sync 功能:安裝/開啟 NVIDIA 控制面板選取「設定 G-Sync」選取「啟用與 G-Sync 相容」核取方塊選取 32QHD240/RDD0020選取「啟用所選顯示器型號的設定」核取方塊可能需要系統重新啟動才能存取 NVIDIA 設定
LED	開啟或關閉	選取正面電源 LED 指示燈 ON (開啟) 或 OFF (關閉)
來源偵測 自動或手動		判定顯示器若偵測到訊號,是否將會自動切換為不同的輸入,或者您是否需要在輸入之間手動切換
USB-C Alt 模式 (只有在透過 USB-C 視訊連接埠連接顯示器時才存在)	4 通道2 通道	切換 USB 通道數量以在觀看影片時用於 USB-C 連接埠4 通道模式最高允許 2560x1440@240Hz 解析度,但會降低 USB Type-A 連接埠到 USB 2.0 的速度2 通道模式最高允許 2560x1440@120Hz 解析度,但會降低 USB Type-A 在 USB 3.0 的速度
原廠重設 開啟或關閉 將所有	螢幕設定重設為原廠預設

操作

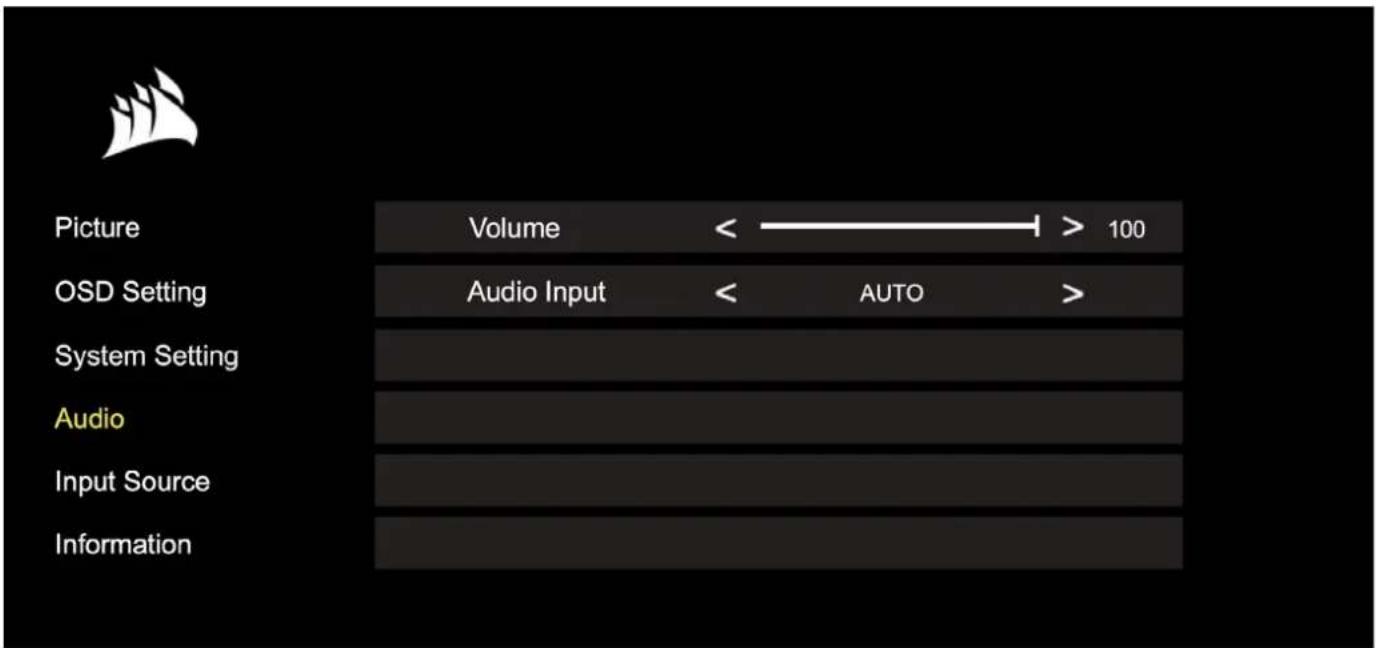

OSD - 音訊

標籤為「音訊」的第四個功能表可讓您控制顯示器的音訊。

Picture Volume < > 100 OSD Setting Audio Input < AUTO > System Setting Audio Input Source Information

設定 選項 說明
音量	0-100	調整來自耳機插孔的音訊輸出音量
音訊輸入	自動、HDMI-1、HDMI-2、DisplayPort、USB Type-C	選取顯示器從哪個輸入將音訊傳遞至耳機插孔。「自動」將會使用目前輸入

操作

OSD - 輸入選取

標籤為「輸入選取」的第五個功能表可讓您在顯示器的不同輸入之間切換。


HDMI1

OSD Setting

HDMI2

System Setting

DisplayPort

Audio

Type-C

Input Source

Information

設定 說明
HDMI-1	切換為連接至 HDMI-1 連接埠的裝置
HDMI-2	切換為連接至 HDMI-2 連接埠的裝置
DisplayPort	切換為連接至「DP」DisplayPort 連接埠的裝置
TYPE-C	切換為連接至 TYPE-C 連接埠的裝置

操作

OSD - 資訊

提供按鍵功能的目前設定狀態。


Source

DisplayPort

OSD Setting

Resolution

2560X1440

System Setting

Refresh Overlay

165Hz

Audio

AMD FreeSync Premium

ON

Input Source

HDR

ON

Information

FW Version

P08

設定 說明
來源 顯示目前的輸入來源
解析度 顯示目前的顯示器解析度
重新整理重疊 顯示目前的更新率
AMD FreeSync Premium	AMD FreeSync Premium 狀態
HDR	HDR 狀態
FW 版本 顯示目前的 FW 版本

操作

CORSAIR XENEON 32QHD240 電競螢幕常見問題

問題 回答
電源 LED 燈沒有亮起	按下螢幕背面的電源按鈕,以檢查是否設定為 ON (開啟)
	檢查電源線是否完全插入到螢幕和變壓器
	確認 OSD 系統設定功能表中的電源 LED 切換已切換為開啟
螢幕上沒有影像	檢查螢幕是否開啟
	檢查視訊纜線是否正確連接至螢幕和來源裝置
	檢查視訊纜線的品質並確保沒有損壞。避免使用低品質視訊纜線和延長線
	檢查螢幕設定為哪個視訊來源輸入(若 OSD 中停用了自動來源功能)
	連接另一個來源裝置以測試螢幕視訊輸入
	將來源裝置連接至另一個可用螢幕以測試視訊輸出
	避免熱插拔螢幕。先將螢幕連接至來源,再讓來源裝置通電
影像太亮/太暗	透過 OSD 調整亮度/色差補正/對比度設定
	將螢幕重設為原廠設定
不支援視訊訊號	檢查來源裝置的視訊輸出設定。CORSAIR XENEON 32QHD240 電競螢幕支援的輸入解析度為:
	解析度 更新率
	640x480 60, 67, 72, 75Hz
	800x600 56, 60, 72, 75Hz
	1024x768 60, 70, 75Hz
	1280x1024 60, 75Hz
	1440x900 60Hz
	1680x1050 60Hz
	1920x1080	60Hz
		144, 165Hz (DP, Type-C)
	2560x1440	60, 120, 144Hz
		165, 180, 240Hz (DP, Type-C)
	3840x2160	30, 60Hz (用於縮小比例的主控台支援)

操作

CORSAIR XENEON 32QHD240 電競螢幕常見問題

問題 回答
CORSAIR XENEON 32QHD240 是否透過 USB-C 支援視訊?	是, CORSAIR XENEON 32QHD240 藉由專用的 TYPE-C DP ALT 輸入,透過 USB-C 支援 DisplayPort。使用隨附的 1.5m Type-C 纜線或支援 USB 3.2 第 2 代的高品質 USB Type-C 纜線,可獲得最佳結果。
使用單一 USB-C 纜線連接至支援 USB-C Alt 模式的裝置時,我無法使用連接至螢幕上 USB-A 連接埠的裝置	依照預設,USB-C Alt 模式將會以「4通道」模式操作,這可透過 USB-C 提供完整的 DisplayPort 解析度,不過這會停用 USB Type-A 連接埠。若要在僅透過 TYPE-C DP ALT 輸入連接時重新啟用 USB Type-A 連接埠,請切換至「2通道」模式,這將會限制支援的視訊輸出解析度,以便重新啟用 USB Type-A 連接埠,將周邊設備連接至螢幕的 USB Type-A 連接埠。或者,您可以將來源裝置連接至 USB 下游連接埠以及 TYPE-C DP ALT 連接埠,以獲得完整視訊解析度和 USB 連接埠功能。務必使用支援 USB 3.2 第 2 代的高品質 USB Type-C 纜線,以獲得最佳結果。
影像被拉伸/擠壓	在「系統設定」之下檢查「長寬比」設定。依照預設,這設定為「動」,不過在特定情況下,您可能需要手動設定長寬比 (例如:轉接器和復古遊戲主控台的特定組合)。
影像有顏色問題	檢查視訊纜線的品質並確保沒有損壞。避免使用低品質視訊纜線和延長線。
	將螢幕重設為原廠設定。
	透過 OSD 調整圖片設定。
螢幕上影像有假影	檢查視訊纜線的品質並確保沒有損壞。
	檢查來源裝置,如有故障的顯示卡或遊戲主控台,可能需要聯絡製造商尋求協助。
螢幕有壞點	CORSAIR 對螢幕產品提供「零壞點」政策,若在 3 年保固期間發現 1 個或多個亮點或 6 個以上的暗示像素,將會更換螢幕。
哪一種 VESA 支座可相容?	CORSAIR XENEON 32QHD240 支援標準 100mm x 100mm 支座,必須從支架取下螢幕顯示器部分。使用 VESA 支座隨附的安裝螺絲。

操作

CORSAIR XENEON 32QHD240 電競螢幕常見問題

問題 回答
是否可以安裝網路攝影機或 DSLR / 無反光鏡相機?	CORSAIR XENEON 32QHD240 支援置於顯示器頂端框架的標準網路攝影機。
CORSAIR iCUE 沒有偵測到我的 CORSAIR XENEON 螢幕	檢查您的電腦是否已安裝最新版本的 CORSAIR iCUE。iCUE 版本 4.24 或更高版本支援 CORSAIR XENEON 32QHD240。
	檢查纜線是否連接至螢幕上的 USB-C 上游連接埠以及電腦的 USB 3.0 連接埠是否正確連接。如果可能,請避免透過 USB 集線器或延長線連接螢幕。我們強烈建議使用 CORSAIR XENEON 螢幕隨附的 USB-C 纜線,以獲得最佳結果。
哪些適應性重新整理頻率選項可用於 CORSAIR XENEON?	CORSAIR XENEON 32QHD240 獲得 AMD FreeSync Premium 認證,也與 NVIDIA G-SYNC 相容。
未啟用 AMD FreeSync / G-SYNC	確認已透過 OSD 啟用 AMD FreeSync。
	檢查顯示卡設定,並確保已啟用 AMD FreeSync / NVIDIA G-SYNC。AMD FreeSync 可透過任何視訊連接埠運作。NVIDIA G-Sync 相容性僅可透過 DP 或 USB Type-C Alt 模式 DP 運作。
我沒有獲得螢幕額定的 240Hz 重新整理頻率	檢查顯示卡/系統顯示設定並確保已啟用 240Hz 重新整理頻率。請查看附錄中的支援顯示模式表,瞭解可用選項。
	檢查視訊纜線的品質並確保沒有損壞。避免使用低品質視訊纜線和延長線。

附錄

技術規格

產品名稱	XENEON 32QHD240
零件編號	含支架 CM-9020002-XX不含支架 CM-9020004-XX
裝置	RDD0020
USB 集線器 ID	CORSAIR USB 3.0 Hub
面板尺寸 32" 對角線
顯示器表面 無眩光
每英吋像素	91.8
長寬比	16:9
原生解析度	2560 x 1440 @ 240Hz
回應時間 (MPRT)	1ms
回應時間 (GtG)	5ms
顯示器色彩 16.7M 色彩 (8bit RGB)
面板技術 IPS,採用量子點技術
無閃爍 是
觀看角度	178° (H) / 178° (V)
峰值亮度	400 nit (SDR) / 600 nit (HDR)
靜態對比率	1000:1
HDR 憑證	VESA DisplayHDR 600
色域圖 (CIE 1976)	98% (DCI-P3),100% (AdobeRGB),100% (sRGB)
可變重新整理頻率	AMD FreeSync Premium 認證,與 NVIDIA G-Sync 相容
HDMI 輸入 2 個 HDMI 2.0
DisplayPort 輸入 1 個 DisplayPort 1.4
USB-C 輸入	1 個 DisplayPort 1.4 (USB-C Alt 模式),15W 電力傳輸,USB 5Gbps 資料上游
USB-C 上游輸入 1 個 5Gbps USB-C
USB-A 輸出 2 個 5Gbps Type-A USB (5V/0.9A *2)
3.5mm 音訊是,來自影片輸入的通道

附錄

技術規格

採用的商標 HDMI、HDMI 高解析度多媒體介面和 HDMI 標誌是 HDMI Licensing Administrator, Inc. 在美國和其他國家的商標或註冊商標。

術語 HDMI、HDMI 高解析度多媒體介面和 HDMI 標誌是 HDMI Licensing Administrator, Inc. 的商標或註冊商標。
