| 产品类型 | HMAC 转双 HMAC 转换器 |
| 品牌 | Midas |
| 型号 | AS 80 |
| 音频通道数 | 最多 192 路双向通道，96 kHz |
| 音频连接器 | 3 个 RJ-45 HyperMAC 端口，3 个 DUO 多模光纤端口 |
| 控制连接器 | 1 个 RJ-45 以太网端口 |
| 升级端口 | 1 x Micro USB |
| 电源输入 | 2 x IEC 三芯连接器，带开关 |
| 电源电压 | 100 VAC 至 240 VAC (±10%) |
| 功耗 | 25 W x 2（冗余电源） |
| 尺寸（高 x 宽 x 深） | 44 x 483 x 436 mm |
| 净重 | 5.1 kg |
| 包装重量 | 7.1 kg |
| 工作温度 | 5°C 至 45°C |
| 存储温度 | -20°C 至 80°C |
| 冗余 | 双电源和双 HMAC 连接 |
| 状态显示 | LED 显示端口和时钟状态 |
| 固件更新 | 通过 Micro USB 端口或 HD 串行控制台 |
| 安装 | 19 英寸机架安装，附带后支架 |
| 附带配件 | 2 根电源线，4 个 M6 螺丝，4 个垫圈，4 个脚垫，安装支架 |
| 安全 | 必须接地，避免潮湿环境 |
| 质保 | 有限保修，详见在线政策 |
常见问题 - AS 80 Midas
用户关于以下问题的提问 AS 80 Midas
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 手持搅拌机 免费PDF格式！查找您的手册 AS 80 - Midas 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 AS 80 品牌 Midas.
用户手册 AS 80 Midas
请仔细阅读这些安全说明，并特别注意产品上显示的任何警告符号及本说明中的相关安全信息。
产品输出端子带有此标志表示此端子具有大电流，存在触电危险。仅限使用带有N°IS或扣铁式插头的高品质专业扬声器线。与这些端子连接的外部导线需要由经过指导的人员来安装和使用厂家提供的导线或指定的导线。
此标志提醒您，产品内存在未绝缘的危险电压，有触电危险。 此标志提醒您查阅所列的重要的使用及维修说明。请阅读有关手册。
小心 为避免着火或触电危险，请勿将此产品置于两游或潮湿中。此产品也不可受液体渗滤，盛有液体的容器也不可置于其上，如花框等。
小心 维修说明仅是给合格的专业维修人员使用的。为避免触电危险，除了使用说明书提到的以外，请勿进行任何其他维修。所有维修均须由合格的专业人员进行操作。
警告 为了防止可能的听力损伤，请勿长时间以高音量收听。作为音量调节的参考，请检查在正常说话时，您是否仍能听到自己的声音。
-
谱阅读，保存、遵守所有的说明，注意所有的警示。
-
访勿在靠近水的地方使用本产品。请用于布清洁本产品。
13.请勿堵塞通风孔，安装本产品时清过滤器厂家的说明，通风孔不要覆盖诸如报纸、布和窗帘等物品而妨碍通风。
-
请勿将本产品安装在热熔附近，如暖气片、炉子或其它产生热量的设备（包括功放器）。产品上不要放置裸露的火焰源，如点燃的堵块。
-
如果产品附带接地插头，调勿移除接地插头的安全装置，接地插头是由火线和零线两个插片及一个接地插片构成。如随做提供的插头不适合您的插座，请找电工更换一个合适的插座。
21.妥善保护电源线，使其不被跳绳或刺痕，尤其注意电源插头，多用途插连接设备连接处。
-
话只使用厂家指定的附属设备和配件。
-
请只使用厂家指定的
或随货销售的手抓车，架子，三角架，支架和桌子等。若使用手指车来搬运设备，请注意安全放置设备，备倾倒而受伤。
-
遵闪电雷鸣或长期不使用本设备时, 请按出电译插头
-
如果电源线或电源插头受损，液体流入或异常插入设备内，设备遮雨淋或受损，设备不能正常运作或被破坏等，设备受损坏进行维修时，所有维修均须由合格的维修人员进行维修。
-
如果产品所带接地插头，本产品应当连接到带保护接地连接的电网电源输出插座上，确保连接电阻时一定有可靠的接地保护。
-
若电源插头或器具耦合器用作为断路装置，应当保证它们处于随时可方便操作状态。
- 本产品仅适合用于海拔 2000 米以下和非热带气候条件下的地区。
法律声明
本快递入门指南及随访手册中的信息仅供一些参考。尽管我们已尽最大努力确保内容在发布的准确性和可靠性，但Music Tribe Global Brands Ltd.（Music Tribe）不对本文件中包含的信息、描述、插图或技术规格的完整性、准确性或适用性作出任何明示或暗示的陈述或保证。
Music Tribe 不对因依基本文件中的信息而导致的任何直接、间接、附属或后果性损失或损害承担任何责任，包括但不限于数据丢失、收入损失、利润损失或商业机会损失。产品的使用完全由用户自行承担责任。
产品功能、设计、规格和视觉呈现可能会在不事先通知的情况下进行更新或修改，以实现产品的持续改进。
本指南中提及的所有第三方商标均为其各自所有者的财产。Midas、Clark Teknik、Lab Gruppen、Lake、Tunney、Turbosound、TC Electreel、TC Helicon、Behinger、Bugera、Aston Microphones 和 Coolaudio 均为 Music Tribe Global Brands Ltd. 的商标或注册商标。
© 2025 Music Tribe Global Brands Ltd. 保留所有权利。未经 Music Tribe 事先书面许可，不得以任何形式或任何方式复制、传输或使用本文件的任何部分。
保修条款
有关您的产品适用的条款、条件和限制，包括保修范围、排除项和有限保修期限，请参阅Music Tribe的完整有限保修政策，可在线访问community.musictribe.com/support
请妥善保管您的购买凭证，因其可能在保修服务时需要提供。
注意: 断开所有电源
和安全信息。
Warning
如果设备包含或支持电池供电，无论电池类型如何，请注意以下适用的警告符号和操作说明。
警告
如果适用，与所有小型电池一样，本产品使用的电池应运高仍然会将物品放入口中的幼儿。如果误香，请立即拨打当地的毒物控制中心，获取治疗信息
如果适用,如果电池已经尽或产品长时间不使用,请务必取出电池
如果适用,不要混合使用旧电池和新电池,不同品牌或类型的电池,例如柔性电池、延热电池或充电电池。如果使用多个电池
如果运用在安装电池之前，请清洁电池接触点以及设备的接触点
如果适用使用不正确类型的电池替换可能会破坏安全防护，请仅使用相同类型或等效类型的电池进行更换
如果适用同时更换一组中的所有电池，并确保正确安装，注意极性（和-）
将电池投入火中、高温烤箱或机械 Press 可能会导致爆炸
- 将电池放置在极端高温环境中可能会导致爆炸或可燃液体或气体泄漏
电池在极端低压环境下可能会导致爆炸或可燃液体或气体泄漏
- 应关注电池废弃处理的环境问题，请勿将电池作为家庭垃圾丢弃或丢烟。
电池 电池组或已安装的电池 不应暴露在过热环境下,例如阳光直射、火源或类似情况
PT
SV
JP
CN
18 AS 90
Quick Star Guide 19
AS 80 Introduction
Welcome!
感谢您购买 AS 80 HMAC 到双 HMAC 转换器
关于此 QSG / 手册
这是AS80的快速入门指南和操作手册。本手册旨在为您提供拆包、安装、连接、设置和操作说明，帮助您尽快安装并使用设备。
为了帮助您熟悉 45 80、这里右前后面板的说明，以及易于遵循的用户说明。
AS 80 使用
拆包
小心地拆开AS80单元。然后，仔细检查设备、查看运输过程中可能发生的任何损坏迹象，如果发现任何损坏迹象，请立即通知快递员。检查AS80设备包装盒中的内容。如果有任何部件丢失、错误或有故障，请联系您当地的经销商或Midas支持。
在包装盒中，您应该找到以下项目
-4580
·快速入门指南
·2根电源线
·2颗M4螺丝
4 软 M6 螺丝
·4个塑料垫圈
·1套（个）塑料圆
·2个后安装支架
请保留原始包装、以防需要将设备退回制造商或供应商、或日后运输或寄送设备。
安装
在安装和操作本设备之前，请确保通过电源引脚正确连接到电源插座的保护接地导体。理想情况下，最好放在凉爽的地方、远离配电设备或其他潜在的干扰源。请勿将设备安装在通风不良的地方。请勿将本设备安装在过热、灰尘过多或机械振动过人的位置。
设备周围应留有充足的通风空间、确保风扇和通风口没有阻塞。尽可能将设备运费阳光直射。
电源
内部电源为开关模式、可自动感知输入的电源电压，并在标称电压在交流100伏至240伏范围内时工作。设备附附运用于设备发货区域的电源插头。设备应仅使用随附的插头插入电源插座，确保附附的电源线上的插头牢固地插入装置的电源EC接口上。插拔插头时，请始终握住插头本身、切勿拉伸电阻、否则可能会损坏插头。切勿用湿平插拔电插头。
连接
AS 80 单元使用以下线缆和连接器：
HVAC 连接
行业标准 RI-45 或 光学连接器 DJD
电源连接
标准IEC电缆
AS 80 控制
概述
AS80 是 HMMC 到双 HMMC 转换器，用于将单选 HMMC 连接适配为双冗余 HMMC 线。它允许现有的 HD 系列光缆或插编在 96 千龄下独立运行多达 192 个双向通道。该装置依赖光缆端口 A 或双端口 X 或 Y 中任一端口上的外部时钟运行。
AS90在连接控制台上显示冗余状态、指示电缆状态以及具有故障转移模式的通用自动范围开关电源。
权载智能会报告电缆状态、便于诊断。行业标准光学连接器DUB连接器用于光缆连接。

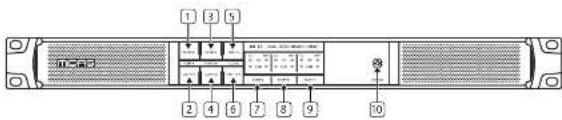

前面板控制
- 端口A光缆 - 按钮选择和LED指示灯。
- 端口A铜壁-按钮选择和LED指示灯。
- 端口X-Y光膜 - 按钮选择和LED指示灯
- 端口X-Y铜缆-按钮选择和LED指示灯。
-
时钟源端口A-按钮选择和LED指示灯。
-
时钟源端口X-Y - 按钮选择和LED指示灯。
- 显示端口A连接状态:铜绳(CU)和光缆(CPT)。
- 显示接口连接状态: 铜频 (0μ) 和光缆 (0PT).
- 显示端口7连接状态:铜箔(Cu)和光缆(OPT)。
- 电源指示灯 - 启动时或者两个 PSU 处于活动状态时为蓝色。启动后且一个 PSU 未通电时为紫色。

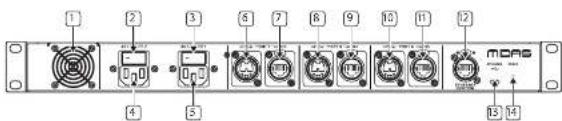

后面板控制
- 内部风扇，保持间距来让空气流动。
- PSU 2 的开关
- PSU 1 的开关。
- IEC 电源插座 2。通用自动范围开关电源。100V-240V。
- IEC 电源插座 1 通用自动范围开关电源。100V 240V
- 端口Y光缆连接。
-
端口Y钢缆连接。
-
端口X光缆连接。
- 章口（铜绳连接。
- 端口A光缆连接。
- 端口A铜缆连接。
12 以太网控制端口。 - 同件升级端口。
- 系统重量按钮。
BD AS BD
Quick Star Guide 81
AS 80 控制 AS 80 示例设置
LED 状态指示灯:
- 脉冲绿色 - 连接接通、载有音频和控制。
- 快速闪烁绿色 - 连接中断、检测到电颤连接。
- 闪烁红色 - 连接中断，在端口上寻找同步。
· 持续红色 - 连接中断、未检测到电缆、未导线。
路口A
| 时钟=跳口A(时钟接收线口A、时钟传输线口X/Y) | ||
| 综合红色窗口状态 | ||
| 按中间连接接通,现有音频和控制: | ||
| 快速闪烁 X/85 连接 中间、电缆连接,发送为时钟。 | ||
| 关闭闪烁连接中断,无电极连接,选择为时钟和不。 | ||
| 时钟=跳口X/Y(时钟接收线口X/Y、时钟传输端口A) | ||
| 绿色虹负端口状态 | ||
| 按中间连接连接,现有亮度和控制: | ||
| 快速闪烁 开/关连接中断,切换连接。 | ||
| 关闭打开连接中断,无电极连接。 | ||
端口X或Y
| 时钟=路口A(时钟接收路口A、时钟传输路口X/Y) | ||
| 综合红色窗口状态 | ||
| 波中关闭连接法道,最右音频和控制。 | ||
| 打开关闭连接线并处于待机状态。 | ||
| 快速闪烁 | 开/关虚拟中断,电视遥控。 | |
| 关闭 | 打开 | L该校中断:无切换遥控。 |
| 时钟=路口X/Y时钟接收路口X/Y、时钟传输路口A | ||
| 综合红色窗口状态 | ||
| 波中关闭连接法道,最右音频和控制。 | ||
| 打开关闭连接法道并处于待机状态。 | ||
| 快速闪烁 网路 逻辑切换:未切换校,选转为时钟器。 | ||
| 快速闪烁 打开 连接 中阶,电视连接,未选择为时钟器。 | ||
| 关闭闪烁 连接中断:无电视连接,选择为时钟器。 | ||
| 关闭打开连接中断:无电脑切换,未选择为时钟器。 | ||
固件
AS 80 的更新可以在 https://cloud.midasonsoles.com/drvs/firmware 上找到，发行说明将指导您完成更新过程。您还可以通过 HD 系列控制台更新 AS 80 设备。
功能
按住选择按钮4秒以更改设置。蓝色表示选定、白色表示未选定。
匹配冗余连接电缆的长度和类型，可在冗余切换期间获得最低音频损耗的最佳条件。
冗余 HMAC 连接

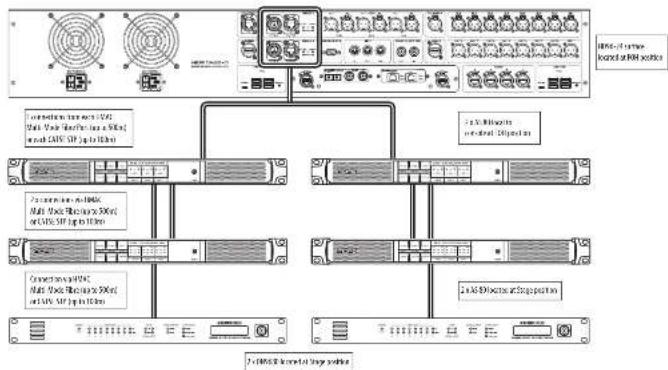

在此示例中，HD96-24控制台位于公众区（TOH）位置、AS 80和DM680位于舞台位置。这可使用2根多棱光纤或可根屏蔽Catie屏蔽及绞线，将公众区控制台连接到AS 80，从而实现HMAC的冗余。在HD96-24控制台上必须打开HyperMAC冗余，才能使这一设置正常工作。注：使用冗余模式时，电缆的类型必须相同，可以是2个光纤连接或是2根屏蔽Catie连接。不能使用1根光纤和1根屏蔽Catie实现冗余。
双冗余 HMAC 连接，允许舞台上 16 个 AESO 接口
在此示例中，HD96-24控制台位于公众区（TOH）、有两台AS80。这可使用2根多模光纤或两根屏蔽CateSeSIP电缆将公众区控制台连接到2台本地AS80。公众区AS80通过2条多模光纤或两根异嵌CateSe异嵌双绞线连接到台AS80，从而实现HVAC的IC余。在舞台位置、AS80分别连接有DH9680、以便连接到舞台I/O。这可提供16组AS590端口（每个端口最多24个输入和24个输出），取决于连接的I/O可提供384个输入。
