Typ produktu	Konwerter HMAC na podwójny HMAC
Marka	Midas
Model	AS 80
Liczba kanałów audio	Do 192 kanałów dwukierunkowych przy 96 kHz
Złącza audio	3 porty RJ-45 HyperMAC, 3 porty optyczne DUO wielomodowe
Złącze sterowania	1 port Ethernet RJ-45
Port aktualizacji	1 x Micro USB
Wejście zasilania	2 x złącze IEC 3-stykowe z przełącznikiem
Napięcie zasilania	100 VAC do 240 VAC (±10%)
Pobór mocy	25 W x 2 (redundantne zasilacze)
Wymiary (W x S x G)	44 x 483 x 436 mm
Waga netto	5,1 kg
Waga z opakowaniem	7,1 kg
Temperatura pracy	5°C do 45°C
Temperatura przechowywania	-20°C do 80°C
Redundancja	Podwójne zasilanie i podwójne połączenie HMAC
Wyświetlanie stanu	Diody LED stanu portów i zegara
Aktualizacja oprogramowania sprzętowego	Przez port Micro USB lub konsolę szeregową HD
Instalacja	Montaż w szafie 19 cali, wspornik tylny w zestawie
Akcesoria w zestawie	2 kable zasilające, 4 śruby M6, 4 podkładki, 4 nóżki, uchwyt montażowy
Bezpieczeństwo	Obowiązkowe uziemienie, nie narażać na wilgoć
Gwarancja	Ograniczona gwarancja, patrz polityka online

Często zadawane pytania - AS 80 Midas

Jak podłączyć AS 80 do konsoli?

Użyj kabli RJ-45 HyperMAC lub światłowodów wielomodowych. W przypadku redundancji użyj dwóch kabli tego samego typu. Włącz redundancję HMAC na kompatybilnej konsoli (np. HD96-24).

Co oznaczają diody LED na przednim panelu?

Diody LED wskazują stan połączeń: zielone pulsujące = połączone, szybkie zielone miganie = kabel wykryty, ale rozłączony, czerwone miganie = szukanie synchronizacji, czerwone stałe = brak wykrytego kabla.

Jak wybrać źródło zegara?

Użyj przycisków 'Clock source Port A' i 'Clock source Port X-Y', aby wybrać zegar. Odpowiednia dioda LED świeci na niebiesko, jeśli jest wybrana.

Czy mogę używać AS 80 z jednym zasilaczem?

Tak, urządzenie działa z jednym zasilaczem, ale traci się redundancję. Wskaźnik Power zmienia kolor na fioletowy, jeśli tylko jeden zasilacz jest aktywny.

Jakich kabli użyć do połączenia redundantnego?

Użyj dwóch kabli tego samego typu: albo dwa światłowody wielomodowe, albo dwa ekranowane kable Cat5e STP. Nie mieszaj typów.

Jak zaktualizować oprogramowanie sprzętowe AS 80?

Pobierz oprogramowanie ze strony cloud.midasconsoles.com. Zaktualizuj przez port Micro USB lub przez konsolę szeregową HD. Postępuj zgodnie z uwagami do wersji.

Jaka jest maksymalna liczba kanałów audio?

AS 80 obsługuje do 192 kanałów dwukierunkowych przy 96 kHz, z minimalnym opóźnieniem.

Jak zresetować urządzenie?

Naciśnij przycisk resetowania znajdujący się z tyłu (obok portu aktualizacji). Spowoduje to ponowne uruchomienie systemu.

Czy AS 80 jest kompatybilny z konsolami innymi niż Midas?

AS 80 używa protokołu HMAC, zaprojektowanego głównie dla konsol Midas serii HD. Kompatybilność z innymi markami nie jest gwarantowana.

Jakie są zalecane warunki środowiskowe?

Temperatura pracy od 5°C do 45°C, unikać wilgoci, kurzu i wibracji. Zapewnić odpowiednią wentylację.

INSTRUKCJA OBSŁUGI AS 80 Midas

Proszę uważnie przeczytac te instrukcje bezpieczeństwa i zwrócić szczególna uwagę na wszystkie symbole ostrzogawcze wyświetlane na produkcie oraz powigrane informacje u hepierzeństwie zawarte w tej instrukcji.

Terminale normazone tym symbolem przewodą prąd elektryczny o natężenia wystarczającym do spowodowania ryzyka porażenia prądem elektrycznym. Użyżej wyłącznie wysokiej jakościć protejunalnych kabli gółnikowych z lebrzycnie zamontnowanymi transforma 50° TS lub typu twist-łock. Wszelke inne instalacje lub modyfikacje

powinnę być wypłonywane wystączenie przez

wytkwalihikowany personel.

Ten symbol, gożekotwlek się pojawł, ostrzega o obecności nicizelowanego niebezpiecznego napięcia wewnątrą obudowy, które może być wystarczające do spowodowania rzyzyka porażenia pradem.

Ten symbol, goziekoiwirk się pryawi, wskazuje na ważne instrukcje dotyczące ubolugi i konserwacji. Prosimy o przeczytanie całego podręcznika.

Ostrożność

Aby zmniejszyć ryzyko porażenia prądem elektrycznym, nie ziejmuj górnej pokrywy tani tylnej sekół. Wewnętrz nie ma części serwisowanych przez użytkownika. Naprawy należy powierzyć wykwalifikowanemu personelowi.

Ostrożność

Aby zmniejszyć ryzyko pozaru lub porazenia problem elektrycznym, nie narazaj urządzenia na działanie desaczu art wigod. Urządzenie nie może być narabone na kapanie lub rozprystki cieczy, a na urządzeniu nie nalczy umieszeczań żudnych przedmiotów wepehniomych cieczy, takich jak wązome.

Ostrożność

Te instrukcje serwisowe są procznaczone wyłącenie dla wykwalifikowanego personeu serwisowego. Aby zmniejszyć ryzyko porazania pradem elektrycznym, nie wykonuń zadnych czynności serwisowych innych niż te opisane w instrukcji obstugi. Neprawy muszą być wykonywane przez wykwalifikowany personel.

Ostrzeżenie

Przed instalacja lub uystkowaniem urządzenia należy zapozemą się z informacjami elektrycznymi i dotyczącymi bezpieczeństwa umieszczonymi na zewnętrznej stronic dolnej obudrowy.

Ostrzeżenie

Aby zapobiec możtorem uszkodzienom słuchu, nie słuchaj przy wysokim poziomie głośnici przez dląńży czans. Jako wskasiwkę przy ulawianiu poziemu głośnici upewnii się, że nadal możesz usłyszeć własny gros, mówiąc normainie podczas kormystące ze słuchawą.

1. Prozecytaj i zachovaj te instrukcje. Proestrzegaj wszystkich otrzeżeni i stonuj się do wszystkich instrukcji.

2. Nie używaj tego urządzenia w publicu wandy

(jesli dotyczy). Czysć tylko sucha sieverczka

1. Kie bokuj otworów wentylacyjnych (jesli dotyczy). Kie instaluj w zamknictcji przestrzoni, instaluj zgodnie z instrukqami producenta.

2. Nie instalaj w publicu źródeł ciepła, takich jak grzejniki, rejestry ciepła, piece lub inne urządzenia (w tym wzmacniclące, wystwarzające ciepło. Nie umieszczaj źródeł otwartego ognia, takich jak zapakune świece, na urządzeniu.

3. Nie nauwaj zabezpieczen wytucki spolaryzowanej lub z uziemieniem. Wtyczka spolaryzowane ma

dwa bolce, z których jeden jest szerszy Flashząty tylko USA i Kanadyl. Wtyczka uziemająca ma dwa bolce i trzed boles do uziemienia. Szerszy bolce lub trzed boles zapownia bezpieczeństwa. Jeśli dostanczona wtyczka nie pasuje do gniażdka, skonsultoj się z elektryślem w celu wymiany gniażdka.

1. (Jeśli dotyczy) Chron przewód zasilający przed nalepnięciem lub przygnierzeniem, szczególnie w okolicach wtyczek, gniażes i punktu wyjsda z urządzenia.

2. Używaj wyłączenie akcesonów i wyposażenia zalecanego przez producenta.

8.112

wizków, stojaków, statywów, ochronów lub stolów określonych przez producenta lub sprzodzamanach z

urządzeniem (jesli dotyczy). Zachowaj ostrużność porłosas przemieszczania zestawu udzerek? urządzenie, aby uniknąć obstażeń spowodowanych przewroczeniem się.

1. Odłącz urządzenic od zasilania podczas burz lub jestli nie będzie używane przez chuszy czas.

2. Powierz wszelkie naprawy wysowainikowancemu personnelów serwisowemu. Naprawa jest koniecza, gdy urządzenie została uszkodzone w jakółotniego spoxide, np. jeśli iudokalony został przewód zestalijący lub wysokości,dcz została roziana na urządzenie lub do niego wsiedia, urządzenie było wystawione na działanie descruż lub wilącisie, nie działa przewódzone lub upałka.

3. (Jeśli dotyczy) Uzbekienie z ochronnym zaciśkiem uziemającym must być podłączone do gniazda sieciowego (M&HS) z połączeniem ochronnym

4. (Jeśli dotyczy) Góry motorcycles sinciowa lub sprzętowe złącze jest używane jako urządzenie odłączające, urządzenie odłączające must być łatwo dostępne.

5. Vrewnegrzone/zeownegrzone selektury napięcie (jeśli dotyczy). Vrewnegrzone lub zewnętrzne przyczniki napięcia powynny być neselowane i wyposażone w odpowiednią wytyckę lub alternatywne napięcie tylko przez wykwalifikowanego technika. Nie probuł tego zmieniać samocześnie.

6. Okablowanie klasy II (jesli dotyczy): Why zmniejszy ich zyśło porazierna prędern, okablowanie zewnętrzne podłączane do zacków oznaczonych "Okablowanie klasy II" musi być instalowane przez osoby przyszioną lub przy użyciu gotrowych przewodów lub kabli.

7. Zabres temperature pracy: od 5° do 45°C [41° do 113°F].

ZASTRZEŻENIA PRAWNE

Informacje zawerte w miniejszym Podręczku Szytokiego Startu i towarzyszącej instrukcji obsługi są dostarczane wyłączenie w celach ogólnych. Pomimo dołożenia wszelich start w celu zapewnienia dokładność i wiłanypodnost drei w momende

publikazki: Music Tebe Global Branch Ltd., „Mudzi Tribe“ nie sklaća znotych ostrawcień i gwarancji, wyżnechni i donozamiwnych, co do kompletności, dokładności lub przystatność zawarłych tatu informacji, uśkosi, funktioną oraz specjalności technicznych. Mudzi Tribe nie porasi odpowczejdaliwości ze jakonejstwa pośzlebnego, poslednice, przypadkowe lub wymirowane strany lub szody wymikające z polegania na informacijach zawarłych w tym dokumente, w tym, ale nie tryżeczone, za uratei danych, osrodnoz, zyszków lub możliwości biznesnowych. Konzystanie z produktu pozostnie wyłączny odpowczejdaliwości użytkownika. Funktioni produktu, projekt, specytykłań i wizwiazajne mogą zdak szultużkorenań lub imierenie bez wezinizicznego powiadornictów w celu domiągo dedokonienia produktu.

Wszystkie znaki towarowe stron trzich wymienione w niniejszym przewodniku należą do ich odpowiedych właścieli. Midas, Klark Teknik, Lab Gruppon, Lake, Tamay, Turbasiand, TC Electronic, TC Helicon, Behninger, Bugera, Aston Microphones i Coeludio to znaki towarowe lub zastrzezione znaki towarowe należace do Music Tribe Global Brands Ltd.

© 2025 Music Tribe Global Brands Ltd. Wszelkie prawa zatrzeboje. Zolina cepic tego dokumentu nie może być reprodukowana, przesylana ani używana w jakiejkolwdek formie ani w żaden sposób bez uprzedniej pisemnej zgody Music Tribe.

OGRANICZONA GWARANCJA

Mby zapoznań się z warunkami, ograniczeniami i zakresem gwarancji na Twiąj produkt, w tym zakresem ochrony, wyłączeniami i czasem trwania ograniczonej gwarancji, zapoznań się z pełną Poltyka Gwarancji Ograniczonej Music Tribe, dostępą online na community.musicitibe.com/support

Zachowaj dowód zakupu, ponieważ może być wymaganą do skorzystania z usług gwarancyjnych.

Uwana: Odczy wszystkie źridba zasłacia

OSTRZEŻENIE

Przed instalacja lub obstuga urządzenia należy zapućnaś się z informacjiami na zecontące dolnej skudowy w celu uzyskania informacji elektrycznych i dotyczących bezpieczeństwa.

• Jeśli dotyczązy! Jak w przypadku wszystkich małych bateri, baterie używane w tym produkcie należy przechowywać z dala od małych dzeni, które mogą wkładki przedmiety do ust. W przypadku pełknięcia natychmiast skumaktuj się z lokalnym centrum kontrol zabruc
• Jeśli dotyczązyi Zawsze usuwaj baterię, jeśli jest rozładowana lub jeśli produkt ma przostać NICUŻYWANY przez dłuższy czas
  (iesli dotyczy) Nie mieszaj starych i nowych baterii, niznych marek lub typów, takich jak baterie alkaliżne, cynkowo-węglowe lub acumulatory (esli używane są wierzej niż jedna baterial
  (Jeśli dotyczyi Przed zamontowaniem baterii ocręści styki baterii oraz styki urządzenia
  (lesli dotyczy) Wymiana baterii na nieuwarcowy typ maize znowerczy i smiki odrumne! Wymieniaj tylko na taki sam lub równowazny typ
• (Jeśli dotyczy) 'Wymicniaj wszystkie baterie w zestawie jednocześnie,
  upewnicty się, ze się prawnych zastanswane zycenie z biegniewiczą (+1) - Wyrzużenie katerii do ognia lub gotrącegu pieca lub mechaniczone zmiatzłenie
  lub przecięcie baterii modo spowodować esplożje
• Pożetawichne bactni w środowisku o bardzo wysokiej temperaturze może sprawurowat ekopłorje lub wycieł cieczy lub garu palnego
• Batenia narażona na hurzno ninkie riśnienie atmmoferyczne może sprowadować ekspłodje lub wyciekdcęczy lub gazu palnego
• Należy zawiółć uwagę na aspekty środowolskowe związane z utylizacją batenii. KIE wyreucaj baterii do odładów clemorzych ani nie spalaj ich
• Baterie (zestawy baterii lub baterie zamontowane w urządzenia) nie mogą być wystawiane na nadmierne ciepło, także jak światło słoneczne, ogiot lub podobne

16 AS 80

Quick Star Guide 17

Aviso

Dziękujemy za zakup konvertera HMAC na dual HMAC AS 801

0 tej instrukcji

W rękach trzymasz skróconą instrukcję obsługi konvertera AS 80. Na ona za żadanie w możliwości jak najknońszym czasie przeprowadzić Cię przez proces instalacji Iurschomienta. Znajdziesz tu informacje o rozpakowywaniu, montazu, podłączaniu, konfiguracji i obsłudze urządzenia.

Aby lepiej zaznajomict Cię z konverterem AS 80, instrukcja zawiera opisy przedniego i tylnego panelu oraz proste instrukcje postęgowania.

AS 80 Pierwsze kroki

Rozpakowywanie

Ostrożnie rupakuj urządzenie AS 80. Następnie sprawność, czy nie są zawoważalne oznaki uszkodzeń, które mogły powstało w transporte. W takim wypacku niezwołczenie powładom o nich kultera. Sprawdź zwartość opakowania. Jeżeni stwierdezse brak, niezgodność lub uszkodzenie jakichkolwiek elementów, skontaktuj się ze swoim lokalnym dystrybutorem lub działem wsparcia funny Młidas.

W pudełku powinny znajdować się.

-8580

• Stróscena instrucja obszugi

• 2 Kable Zasilajace

- 2 set sub MA

+4.57.516

- 4 szt. Plastikove pockladk

• 1 zestaw (4 szt.) Plastilowe (odzki)

• 2 szt. Tylny vespomik montażowy

Zachowaj oryginalne opakowanie na wypadek konieczności zworu sprzętu do producenta lub streetsawy lub dla wygody transportowania bądź wysyeli.

Instalacja

Przed przystąpieniem do instalacji i obsługi urządzenia, upewnij się. ze jest onze prawidłowo podłączone do ochronnego przewodu uziemisającego oraz do siedę przez gniażniko. Zaleca się korzystanie w chłodnych przestrzeniach, z dala od urządzeń do przesyłu prącu lub innych potencjalnych źródeł zakłócen. Klie używać w mięschać ze słabą wentyfącją. Kie używać w mięschać narażonych na Naomiemie wysoką temperatung, pyłu lub vibrając mechaniczne.

limożliw odpowiedni przepływ powietrza wokół sprzętu i upewnij się,

ze wentylatory oraz wloty powietrza na urządzeniu nie są w zacen sposób zakryte. W miarę możliwości trzymaj z dala od promieni słonocznych.

Zasilanie

Młodowanie zasilancz załączające automatycznie wykryszają napięcie wyjścicowe. De przedszkowicz pracy wynagować napięda z zakresie 100–200 WAC. Kazie odpowiednie dla inclusca dostawy konwiertera są odłączone do urządzenia. Szpręt należy podłączy do prądu wyłączenie za pomocą dołączonych przewodów. Upewnii się, że wytyczka jest prowadkBowe ubiózona do gniaczia. Podczas podłączania i odłączenia przewodu zasilającego należy trzyznac utyżycje, a nie ciągnąć za przewodu. Ikspły nie wlotaną ani nie wystąpcą wyrzycki przewodu zasilania mokrymi rękami.

Podłączanie

Komverter AS 80 wykorzystuje następujące przewody i złącza:

Ziącza HMAC

Standard branżowy RJ-45 lub Złącze optyczne DUO

Złącze zasilania:

Standardowy kabel IEC

AS 80 Sterowanica

Przegład

AS 80 to konverter z HMAC do Dual HMAC, z pojedyncrzej tródrowego połączenia HMAC na podzwajne nadmiarnowe HMAC. Umatyłoia niezależna odkuje do TSZ devotieninkowych kanatów przy 96 kHz przez istniejące złącza opryczne lub skrętakowe HB Series. Urządzenie wykorzystuje do pracy zewnętrzny zegar na porde Snake A lub którym z podwójnych portów X bądź Y.

AS 80 sygnolizuje dostępny stan redundancji z podłączonej konsoli oraz uniwersalnego środka zaśliania z automatycznym przekiązaniem napięta i zahezpieczeniem przed anasią.

Urządzenie posiada wbudowany układ monitorujący stan kabli dla latwaj diagnostyki. Przy połączeniu światowodowym typu snake wykorzystywane są złącza Fibre Standard branżowy Złącze optyczne DUO.

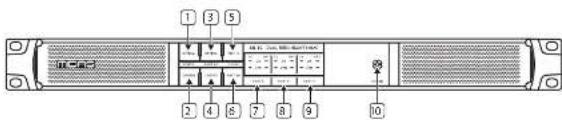

Przedni panel

1. Port A optical - przełącznik oraz dioda LED.
2. Port A copper - przelacznik oraz dioda LED.
3. Port X-Y optical - przelacznik oraz dioda LED.
4. Port X-Y copper - przelacznik oraz diode LED.

5. Clock, zródło, Port A - przelącznik oraz dioda LED.

6. Clock, źródło, Port X-Y - przełącznik oraz dioda LED.

7. Wyświetla stan połączenia dla portu A Copper (Cu) i Optical (OPT).
8. Wyswierła stan połączenia dla partu X Copper (Cu) i Optical [OPT].
9. Wyswietla stan połączenia dla portu ¥ Copper (Cu) Optical [OPT].
10. Kontrolka zasilania - niebieska podczas uruchamiania lub gdy obu PSU są aktywnę. Fioletowa po uruchomienia, gdy jeden PSU jest nieaktywny.

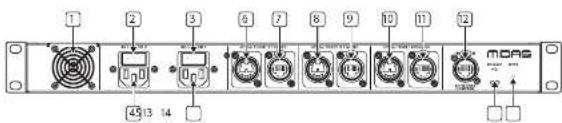

Tylny panel

1. Wewnętrzny wentylator. Nie zakrywaj, aby umożliwiać przepływ powietrza.
2. Wącznik zasilania dla PSU 2.
3. Włącznik zasilania dla PSU 1.
4. Gniazdo kabla zasilającego IEC 2. Uniwersalne zasilanie z automatycznym przełączaniem napięcia, 100 V – 240 V.
5. Gniazdo kabla zasilającego IEC 1. Universalne zasilanie z automatycznym przelaczaniem napięcia. 100 V – 240 V.

6. Port Y Optical.

7. Port Y Copper.

8. Port X Optical
9. Port X Copper
10. Port A Optical
11. Port A Copper.
12. Port Ethernet Control.
13. Port do aktualizacji firmware'u.
14. Przycisk resetowania systemu.

56 AS 80

Quick Star Guide

57

AS 80 Sterowanica

Diody stanu:

• Pulsująca zielona – Połączenie aktywne, transmisja audio i sterowanie.
• Szybko pulsująca zielona – Polączenie nieaktywne, wykryte połączenie kablowe.
• Migająca czerwona – Połączenie nieaktywne, oczekowanie na synchronizacji na portie.
• Czerwona – Połączenie nisaktywine, nie wystryto połączenia kablowego, stan hierny.

PortA
Zegar=Port A (zegar otrzymany na porcie A, zegar przesyła do portu X/Y)

Zielona Czerwona Status portu
Poluje Wyd. Połączenie aktywne, transmisja audio i sterowanie.
Systico miga Miga Połączenie nieaktywne aktywne połączenie kablowe. Wykarno jako izidno zegara.
Wyd. Miga Połączenie nieaktywne Brak połączenia kablowego. Wykarno jako izidno zegara.

Zegar—Port X/Y (zegar otrzymany na porcie X/Y, zegar przesyka do portu A)

Zelona Czerwana Status portu

Pabuje Wyt. Polączenie akcytrome, transmisja audio i sterzwanie.

Szybne mika Alt./Wyt. Polączenie nieaktywne Akcytrome polączenie kablowe.

Off On Polączenie nieaktywne Brak polączenia kablowego

Party X lab Y

Zegar—Port A (zegar otrzymany na portie A, zegar przesyła do portu X/Y)

Zielona Czerzone Status połą
Polsuje Vst. Półczecnie aktywne, transmisja audio i sterowanie.
VI. Wyt. Półczecnie aktywne, w gotowodo.
Systola milja	VI. Wyt. Półczecnie nieadywne aktytne poleczenie kalkowe.
Vst. 40% Półczecnie elektrywne brak poleczenia kalkowejo.

Zegar—Port X/Y (zegar otrzymany na porcie X/Y, zegar przesyła do portu A)

Zielona Czerzona Status półta
Pulsaje Wt. Pólączenie aktywnie, transmisja audio i sterowanie.
Wt. Wt. Pólączenie aktywnie, w gotownego.
Ś Lubło mią	Mługa	Pólączenie nocytkywnie aktywnie potycznienie kablowa. Wytuarno jako źródło zegara.
Ś Lubło mią	Wt.	Pólączenie nocytkywnie aktywnie potycznienie kablowa. Wie wybrano jako źródło zegara.
Wt. Mługa Pólączenie nocytkywnie Brak potycznienie kablowa. Wytuarno jako źródło zegara.
Wt. Wt. Pólączenie nocytkywnie Brak potycznienie kablowa. Wie wybrano jako źródło zegara.

Firmware

Aktualizacje AS 80 można znaleźć na stronie https://cloud.midastconsoles.com/drive/firmware informatione o wersji przeprowadzą Cię przez proces aktualizacji jednostki AS 80 można również aktualizować za pośrednictwem konsali serii HD.

Funkcje

Nacisnij i przytrzymaj przycoski wyboru przez 4 s., aby zmienić ustawienie. Kolor niebieski oznacza, ze wybór jest aktywny; biały, ze nie. Dopasowanie typu oraz długości kabli dla połączeń nadmiarowych skutkować będzie niską utratą jakości dźwięku podczas przełączania.

AS 80 Przykładowe Konfiguracje

Połączenie nadmiarowe HMAC

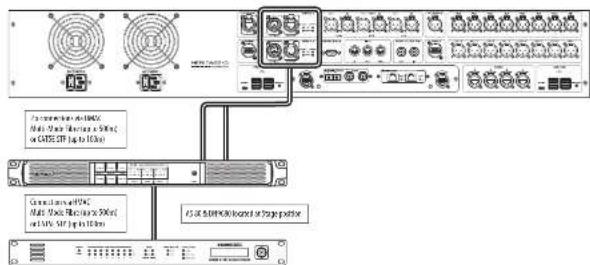

Na tym przykładzie konsolatę HD96 24 pełni funkcję głównego miksera (FOH), a AS 80 znajduje przy socnie lijest połączony z hostem OK9680. Tym sposobem można podłączyć konsolatę FOH do AS 80 za pomocą dwóch kabii świazkowotowych Multi-Mode lub otwich Ekranowany CatSe S1P. Aby taka konfiguracja mogła dralać prawidowo, w konsolatę HD96 24 należy wrączący funkcję roduhandacji Hypermar.

Uwaga: W trybie połączenia nadmiarowego wszystkie kable muszą tyc tego samego typu, tj. 2 światłowodowe lub 2 Ecranowany Cat5e. Nie uzyskasz redundancji, stosując 1 kabel światłowodowy i 1 Ecranowany Cat5e.

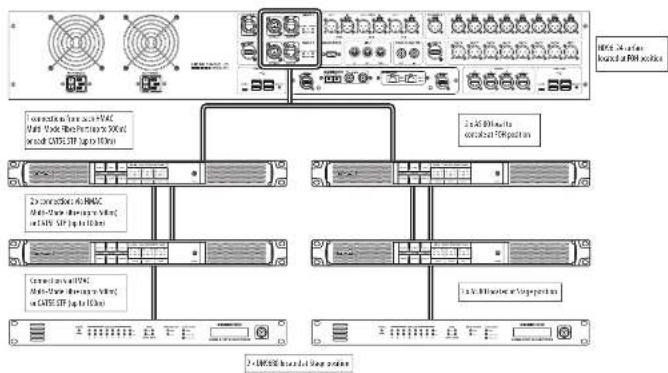

Połączenie nadmlarowe typu DUAL HMAC, umożliwiające zastosowanie na scenie 16 portów AES50

Na tym przykładzie konselota HD96 24 pełni funkcję głównego mikorsa (FOH), konwortery AS 80 są dwa. Tym sposobem można podłączyc konselę FOH do dwóch lokalnych AS 80 za pomocą dwóch kabili światzowodowych Multi-Mode lub dwóch Bkranowany CatSe STP, AS 80 FOH połączone z AS 80 przy scenie za pomocą dwóch kabili światzowodowych Multi-Mode lub dwóch Bkranowany CatSe STP, AS 80 przy scenie porzączone z mostami DW96BO, aby skonzystać z zestawu wejści/wyjści scenicznych. To daje razem 16 portów ERESO (do 24 wejści i 24 wyjści na port) z puli maintainsy dostępnych 384 wejści.

58 AS 90

Quick Star Guide 59

Specyfikacje

Zlączna
Porty Snake mierzklame 3 x 31-45 hypenMXC
Porty Snake opyczne 3 x zȩcie optyezne DWD dulli Mice
Storowanie Ethernet 1 x port storowania Ethernet dla sączna BMS
Porta akwalizacji 1 x Micro USB
Wymagania zoctania
Wycjcie zastania 2 x 3-pomere sączne IX z przyłącznikem
Pobrie mory 25 W x 2
Najępiecie 120 VVC do 240 VNC x 12%
Wymiary tozyzone
Wymiary (W x 5 x 6) 44 x 483 x 436 mm (1.7 x 19 x 13.7°)
Waga netto 5,1 kg (11,2 lbc)
Waga wysytkowa	2,1 kg (13,6 lbc)
Zakres temperatur
Zakres temperatur pracy	41 da 115°F (5 do 45°C)
Zakres temperatur przychnowyciante	-4 to 140°F (-20 do 6°C)

60 AS 80

Quick Star Guide 61

AS 80 Introdução

Bem-vindol

Azy suprzejć optymalny celuńą i wąpcie, zaliczany rejestracja produktu Music i trne zarało po zakupie na stronie musicitec.com. Rejestracja umożliwia nam szyłoszą i bardzo efektowna)—pomoc w przypadku zglęszania terawscowego lub muzcenia gwaranczyjnego Gwarantuje niwanić o przyprzynanie watechactualizacji produktu, powłaścienić o bezpieczeństwie i stornej dokumentacji.

Podczas mjestrukcji wystarse również dostęp do pełnych warunków naszej Ograniczonej Gwarancji.

Nalczy pamiętać, że zakres qwarancji i prawa konvumerokie mogą się śrzeni w zależności od kraju lub jurystydcji. Sprawdź warunki obłowiązające w Tvoim regionie w momenie rejestarcji lub poprzez nasi portal wsjarda.

2. Wsparcie Techniczne i Awarie

leśli drówinkczej zawiń lub potużejansy pomcy, a autorzyżany spradzona klasie. Tobe nie jest dostępny w Tomom rochronie, zapozną się z lebla autorzyżanach sprawścji w sockł., „Umazarc” na sternie musztatne.com. leśli Trancjego kraju nie ma na iścje, sie ichę w pi grownow kolpośnia ostrzytkanie z naszych zasobów usparca online, które mogą Historic w rozgrupaną problema kom konoczności zawotu produktu. W przypadku kurski gwaranczonejnych nadeby oszȩci internetowe zgólzeniec gwaranczonejne przed celodniem produktu. Meaturzyżane zawiń lub nicznoszone roszaczenia mołą powódność opłożeczenia w proceski lub odzinarnie zgodnami.

3. Nieautoryzowane Naprawy i Modyfikacje

Kory zachadową gwarancja, nie otowaraj, nie demontu ani nie poduw somodzelnie naprawist produktu. Knaprawy lub modytkaje przeprowadzone przez niświerzytowane osoby lub seruvy uniemeżnie gwarancje imogę wypynąć na bezpieczeństwo lub wydajność produktu. Przed podprzemien ustawycenia dla imicia zasilania uprawnii się, że napięce Incidentowe odpowiedna wartości podanej na produktu. Knaprawtowe napięce może sporówność twałe usódzelnie i uniemeżnienie gwarancji.

Jeśli konieczna jest wymiana bezpieczeństwa, używaj wyłączenie bezpieczeństów o tym samym typie i parametrach. Uzyde nieprawlsłowych bezpieczeństów może powodować zagrożenie pożatowe lub

1. Prawidłowe Użytkowanie I Środowisko Uposzii się, że produkt Muni: Tribe jest użtwny zgodnie z instrucją beschuści i w zaleczanych warunkach espirotacji Narażenie na nadmomą'Ewict, kurz, ectwo lub uśterzenia może prowadzki do award iurloważnienia gwarancji.
