AquaMax Eco Expert 26000 - 水泵 OASE - 免费用户手册

品牌	Oase
型号	AquaMax Eco Expert 26000
产品类型	池塘水泵
最大流量	26,000 升/小时
最大扬程	8.5 米
最大功率	440 瓦
连接电压	220-240 伏交流电
电源频率	50/60 赫兹
防护等级	IP68（4米深度防水）
最大浸没深度	4 米
出水口连接	38 或 50 毫米（橄榄接头）
进水口连接	50 毫米（过滤篮或橄榄接头）
最大颗粒直径	11 毫米
允许水温	+4 至 +35°C
环境温度（干式安装）	-20 至 +30°C（自然对流）
尺寸（长×宽×高）	490×240×210 毫米
重量	12.0 千克
电源线长度	10 米
SFC 功能（季节流量控制）	根据水温智能调节流量
安装方式	浸没式或干式
维护	定期清洁过滤器和运行单元
易损件	运行单元和电机轴承
兼容配件	Eco Control、InScenio FM-Master、Garden Controller

常见问题 - AquaMax Eco Expert 26000 OASE

在哪里可以下载完整说明书？

完整说明书可在 notice-facile.com 上免费获取 PDF 格式。您也可以直接从产品页面下载。

浸没式安装和干式安装有什么区别？

浸没式安装时，水泵与过滤篮一起放在水中。干式安装时，水泵放在水面以下、水外，通过管道连接。两种安装方式均需遵守安全说明。

如何激活 SFC（季节流量控制）功能？

SFC 功能通过水泵上的开关（ON 位置）激活。它根据水温自动调节流量，以优化池塘生态。仅在水泵浸没时激活。

如果水泵无法启动怎么办？

检查电源电压、电气连接，并确保进水管没有弯曲或堵塞。如果转子卡住，清洁转子。如果持续故障，请联系 OASE 客服。

如何清洁水泵？

清洁前务必断开水泵电源。使用清水和软刷。对于顽固沉积物，使用 OASE PumpClean 清洁剂或不含醋和氯的清洁剂。每年至少清洁两次。

我可以在海水中使用水泵吗？

可以，但有限制：盐含量不得超过 4%，最高温度为 28°C。在海水中使用后，用淡水彻底冲洗以防腐蚀。

需要什么样的电气保护？

安装必须由最大 30 mA 的漏电保护器（RCD）保护。使用适合户外的电缆和插座。只能由合格的电工进行连接。

冬季如何存放水泵？

水泵可承受 -20°C。如果从水中取出，彻底清洁并浸入水中存放（不要将电源插头浸入水中）。避免管道结冰。

哪些配件可用于调节控制？

您可以使用 Eco Control（单泵控制）或 InScenio FM-Master/Garden Controller 通过应用程序管理多达 10 台 OASE Control 设备。水泵也可无控制运行，全速运转。

允许的水质参数有哪些？

淡水：pH 6.8-8.5，硬度 8-15 °dH，游离氯 <0.3 mg/l，氯化物 <250 mg/l，干残余物 <50 mg/l，温度 +4 至 +35°C。海水：盐含量 <4%，温度 +4 至 +28°C。

用户手册 AquaMax Eco Expert 26000 OASE

▶ 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
▶ 本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。

安全提示

电气连接

• 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。
• 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。
• 如有疑问或问题，请您咨询专业电工。

- 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。

- 只能将设备连接到按规定安装的插座上。

- 本设备必须使用故障电流保护装置（RCD）进行保护，其测量错误电流为最大30 mA。

- 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。

- 请采取保护措施防止裸露的插头和插座受潮。

安全运行

• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器（ICD）。植入物与磁铁之间的距离至少应为 0.2 m。
• 请勿通过电缆搬运或拉扯设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 切勿在设备上进行任何技术更改。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请咨询授权客服或 OASE。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

- 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。

- 遵守技术数据。(→ 技术数据)

- 遵守许可的水值。（→ 允许的水值）

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 不可输送除水以外的其他液体。
• 严禁在无水流的情况下运行。
• 禁止与化学物质、食品、易燃或者易爆物质一起使用。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。

- 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成无线电干扰。使用者有义务采取合适的应对措施。

产品介绍

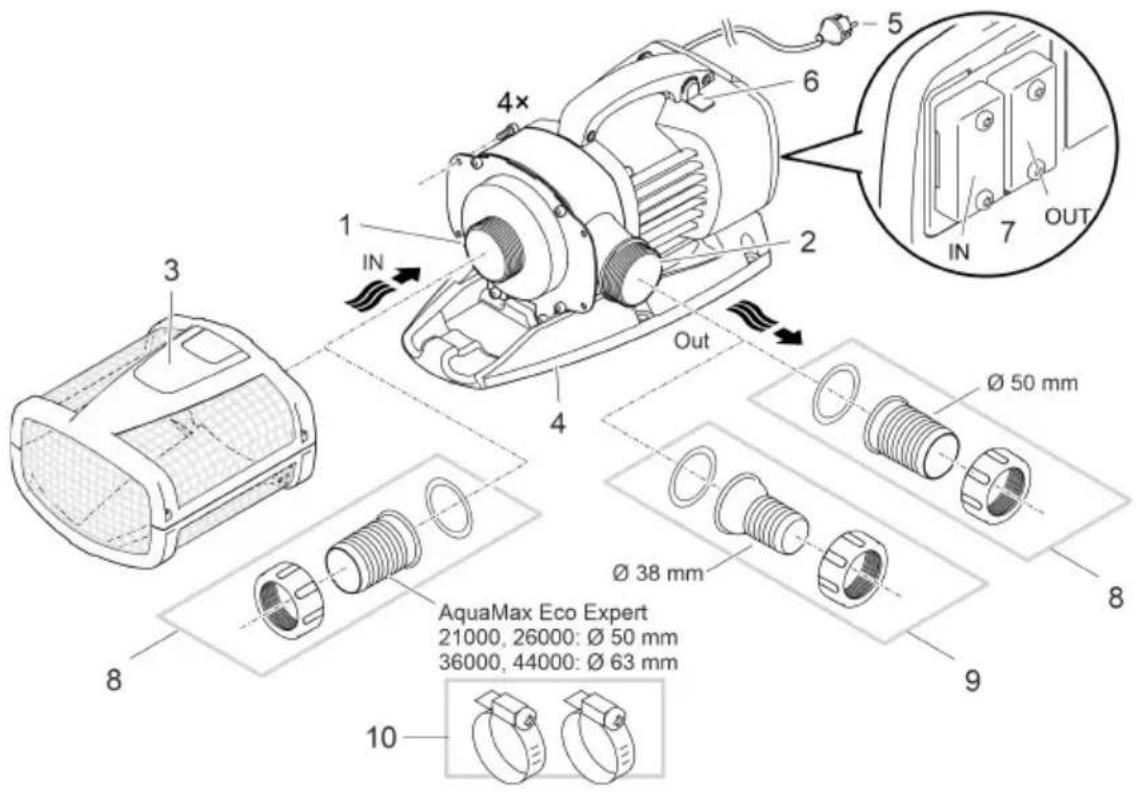

概况

AMX0156

1 入水口（抽吸端）

• 过滤筐 (3) 浸没安装。
• 干燥环境下安装时请使用宝塔软管接头 (8)。

2 出水口（压力端）

• 将回流口放入池塘（比如通过水道）。
• 通过改造可将出水口朝上。

3 过滤筐

4 撑脚

- 必要时可通过安装孔将其固定安装在地面上。

5 电缆

- 泵的供电装置

6 Seasonal Flow Control (SFC) 接通/关断。

- SFC 功能可优化泵的转速，进而根据水温来优化泵水量和扬程。

7 控制器接口

• 有控制系统，就能调节泵的功率。
• 没有控制系统，接通的这个泵始终以最大功率运行。

8 宝塔软管接头 50 mm

9 宝塔软管接头 38 mm

- 或者用于 AquaMax Eco Expert 21000 和 26000 的出水口。

10 软管卡箍，可将软管固定在宝塔软管接头上。

设备上的符号

本设备防尘，最大防水深度为 4 m。

对装有心脏起搏器的人员可能存在危险。

防止设备受到阳光直射。

请勿按普通生活垃圾废弃处理本设备。

请阅读使用说明。

安装方式

- 没有过滤筐的泵并不得安装在池塘或水槽里，但仍处于水平面以下。

- 通过卫星过滤器或撇渣器输水。

Seasonal Flow Control (SFC)

SFC 功能根据水温智能调节水量和输送高度。因此，可以全年根据池塘生态自动调整泵功率，并通过不同温度时不同的水循环对池塘生物提供适宜环境（冬季模式、过渡模式和夏季模式）。

- 在激活 SFC 功能时，泵区分：

• 冬季模式（水温低于 +10 °C）
• 过渡模式（水温介于 +10 至 + 17°C 之间）
• 夏季模式（水温高于 +17 °C）

相应的特性曲线请参见网站 www.oase.com 上的“池塘用泵”产品版块。

• 只有当安装装置被浸没时，才会激活 SFC 功能！
• 在使用撇渣器或卫星过滤器的时候，由于受到设备条件的限制，十分建议关闭 SFC 功能。
• 交付时，SFC 功能处于禁用状态。

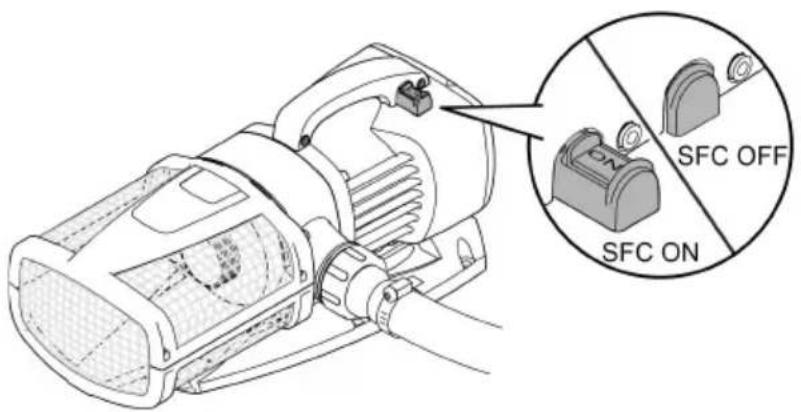

开/关

AMX0024

安装和连接

此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。

只允许在遵守指定水值条件下使用泵。(→ 允许的水值)

- 池塘水或咸水可能损坏设备的镜头。这种损害在保修范围之外。

警告

在游泳池中运行设备时可导致重伤或死亡。电气设备零件损坏将使水处于危险电压下。

▶ 只有在水里无人时才能运行设备。

小心

抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。

特别要注意的是：因超负荷而停止的设备可能会意外启动！

▶ 插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。

▶ 如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触碰装置保护住端口。防触碰装置可作为配件提供。

① 设备所有组件都不得长时间暴露在阳光下，否则会造成损坏。必要时，使用保护盖。

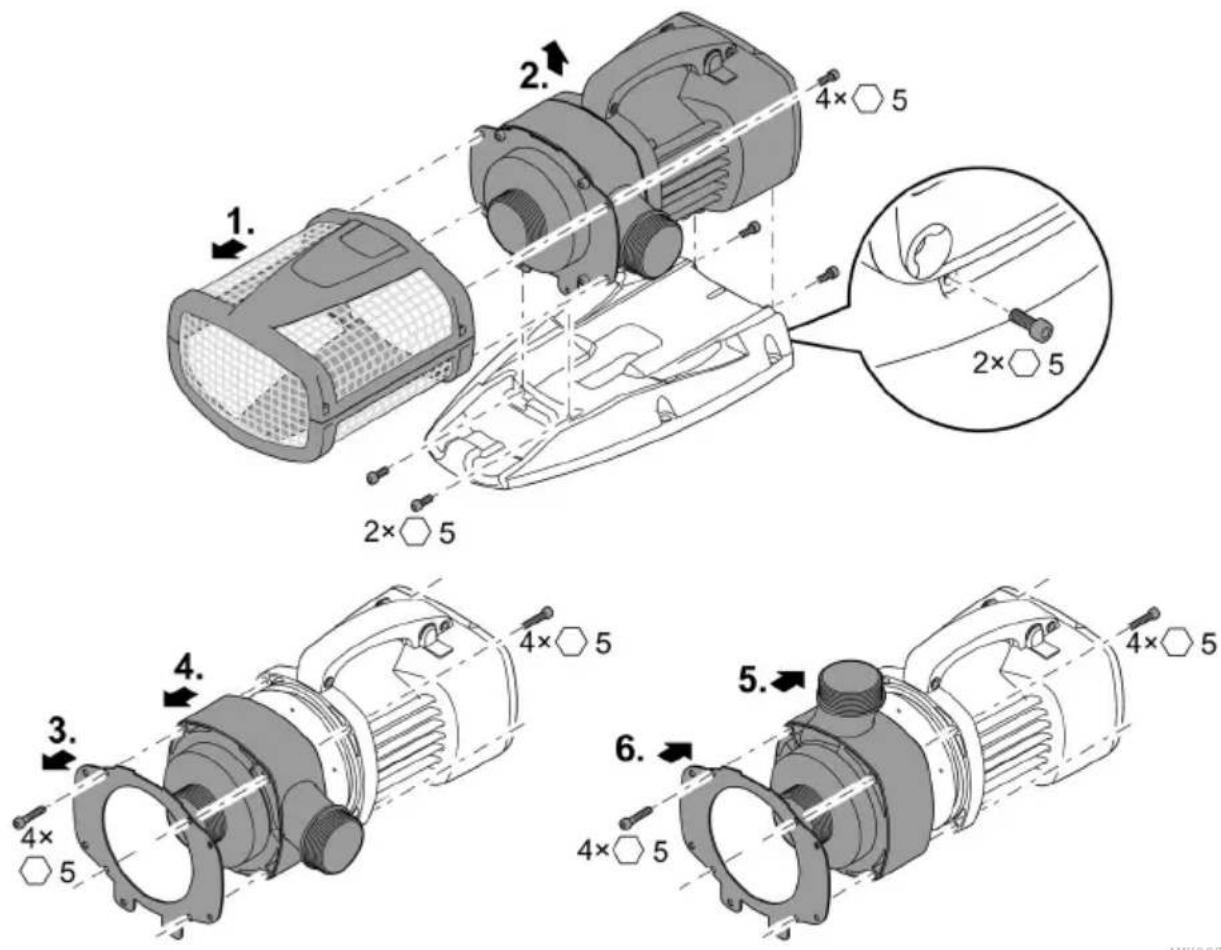

转动泵壳体

按如下方式调整水泵出口：

• 水平朝右（默认）。
• 垂直朝上（需要改造）。

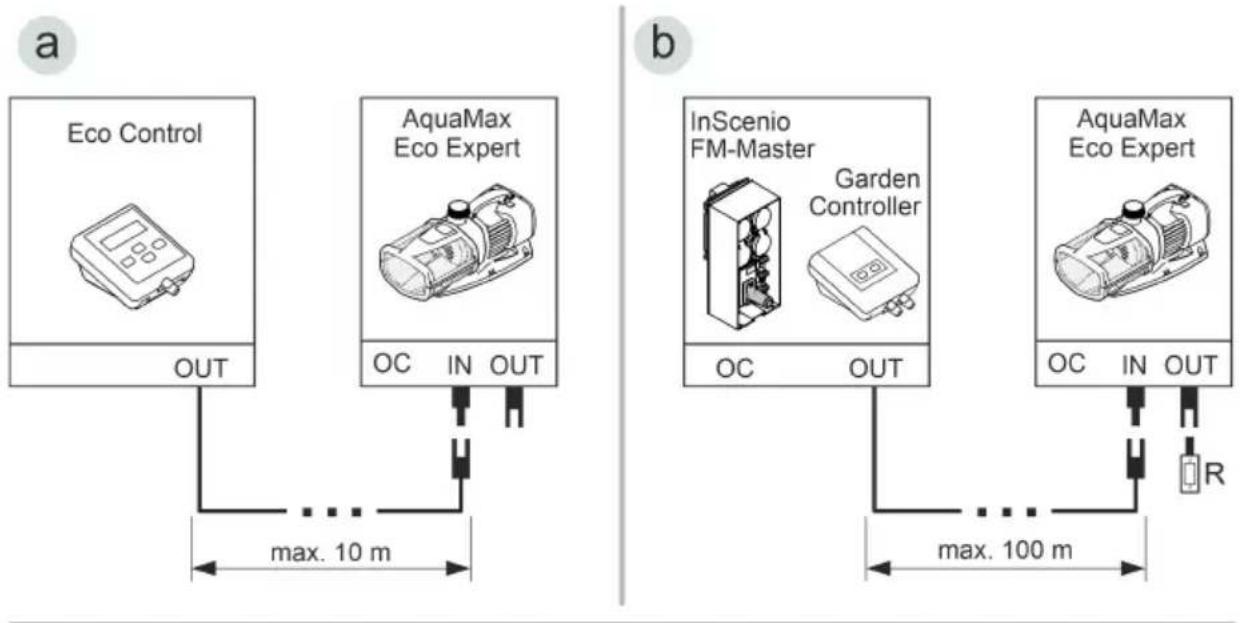

连接控制器

泵可以在有或没有控制系统的情况下运行。

• 有控制系统，就能调节泵的功率。
• 没有控制系统，接通的这个泵以最大功率持续运行。

兼容的控制系统（配件）：

• Eco Control
  智能泵控制系统。
• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

通过应用程序 “OASE Control” 最多可以控制 10 个支持 OASE Control 的设备（泵、过滤器、灯具）。

相关信息请参阅网站 www.oase.com 上的“智能花园控制和照明”版块。
        A["Eco Control"]
        B["AquaMax Eco Expert"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AquaMax Eco Expert"] --> G["IN OUT"]
        G --> H["AC"]
        I["AquaMax Eco Expert"] --> J["IN OUT"]
        J --> K["AC"]
    end
    subgraph b
        L["InScenio FM-Master"]
        M["Garden Controller"]
        N["AC"]
        O["AC"]
        P["AC"]
        Q["AC"]
        R["AquaMax Eco Expert"]
        S["OUT"]
        T["AC"]
        U["AC"]
        V["AC"]
        W["AC"]
        X["AC"]
        Y["R"]
        Z["max. 100 m"]
    end


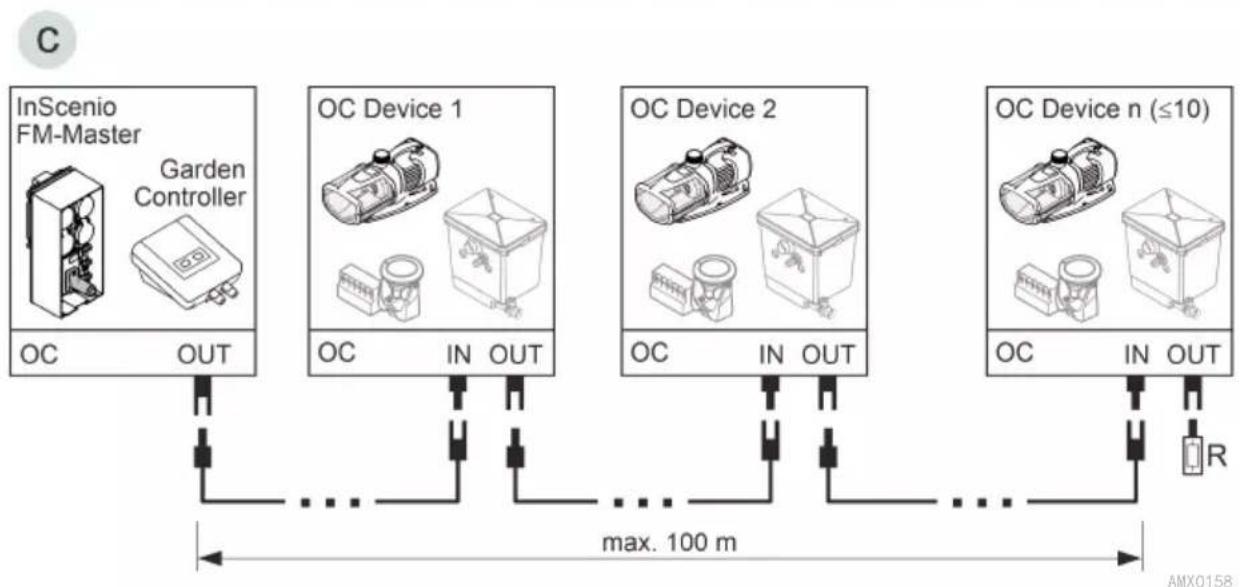

- OASE Control 网络（方式 b, c）必须与终端电阻 R 相连。该电阻包含在 In-Senio FM-Master 或 Garden Controller 的供货范围内。

PLX0004

提示

如果水进入插拔连接器，设备将被损坏。

▶ 插上插拔连接器或套上保护帽。
▶ 橡胶密封垫必须干净且放置正确。
▶ 必须替换损坏的橡胶密封圈。如果插拔连接器松脱，则必须更换老旧的橡胶密封圈（>2年）。
▶ 每次都用两个螺钉固定插拔连接器或保护帽。

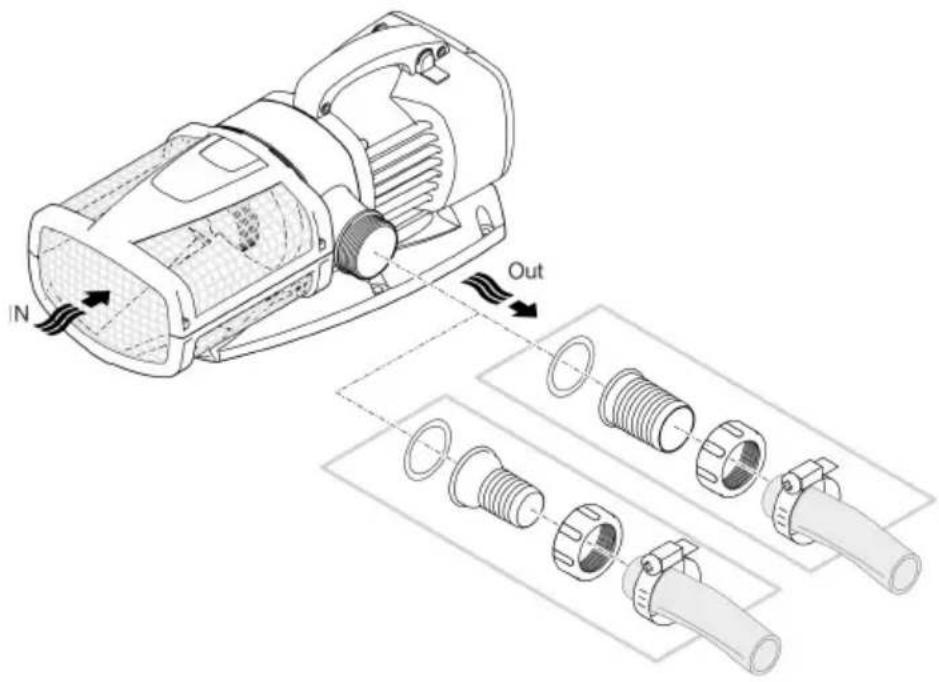

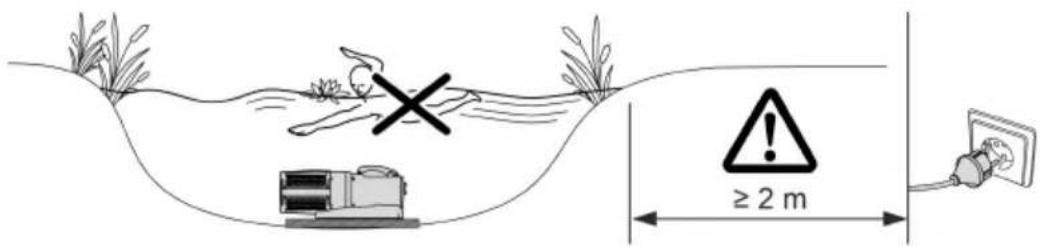

将设备浸入水下安装

连接

• 将泵水平安放到稳固的地基上。
• 确保泵安稳放置。
• 在发生淤积或水被污染的情况时, 我方建议将泵或抽吸端连接的组件 (撇渣器、卫星过滤器、地面下水口等等) 抬高安装到地上。这样一来就能减少吸入的颗粒量, 从而延长叶轮总成的使用寿命。
• 只有当泵被 10 厘米以上的水浸没时，才能运行泵。否则会吸入空气。

AMX0160

借助缆索将水泵从水中拽出。

- 将缆索穿过过滤器底盘上的圆孔，然后打好结。

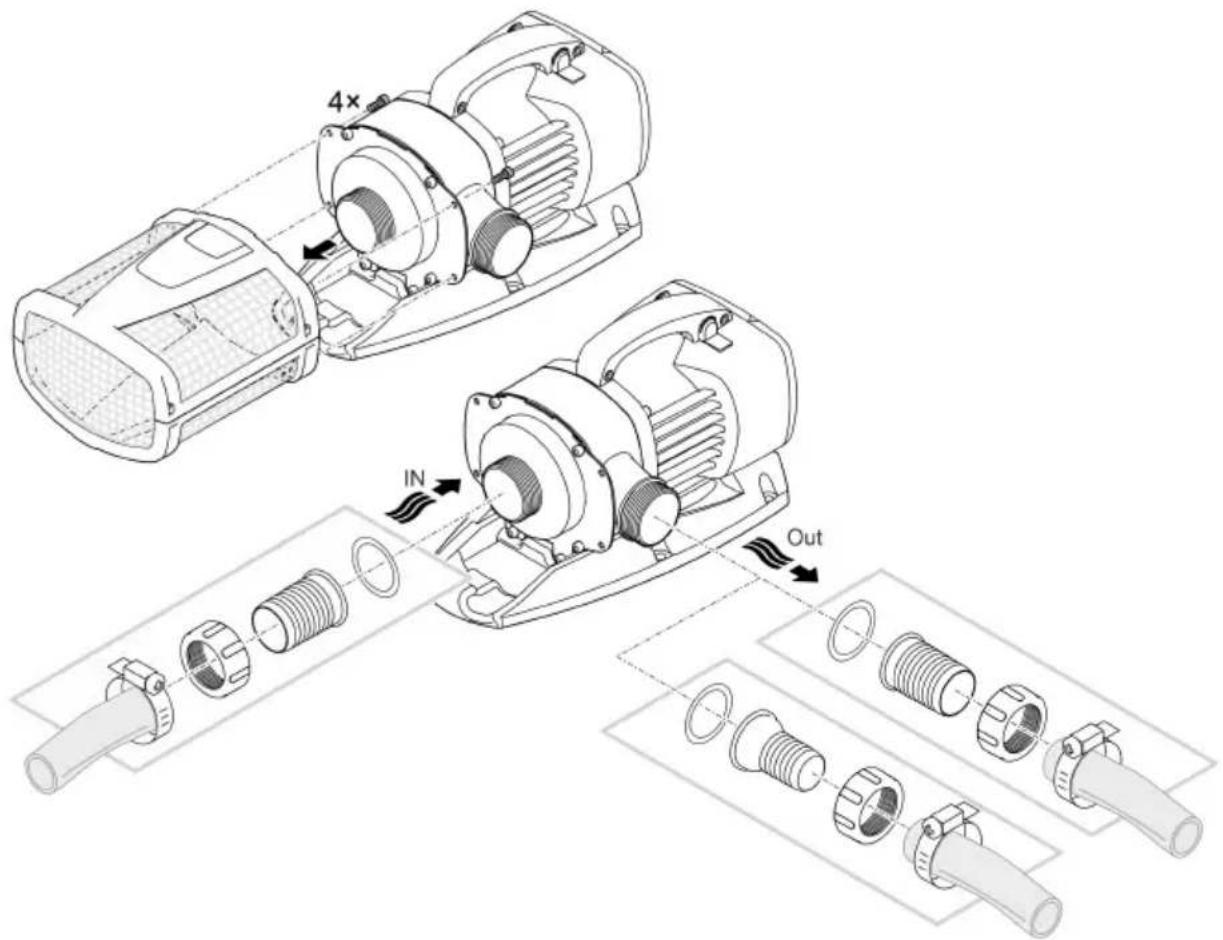

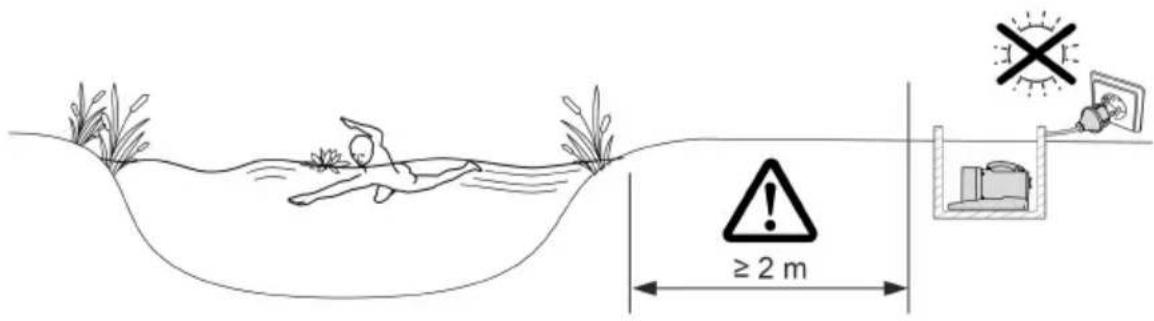

干式安放设备

连接

• 在入水口（IN）和出水口（OUT）上可以连接软管或管道。
• 软管的接头包含在供货范围内。其安装方法参见下述说明。
• 最大只允许 11 mm 的颗粒通过该泵。再大的颗粒就会阻塞泵。我方建议在抽吸端安装一个过滤器或撇渣器。

AMX0025

先不要将电源插头插入插座！

安装

• 将泵水平安放到稳固的地基上。
• 确保泵安稳放置。
• 该泵不应受阳光直射。
• 安装位置必须通风良好，以免泵过热。

AMXO161

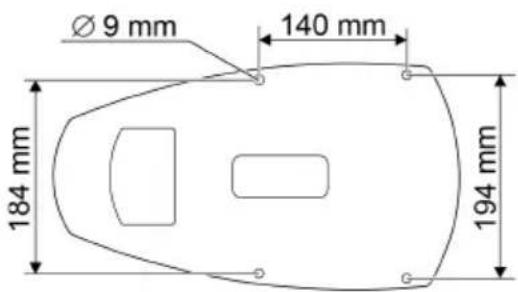

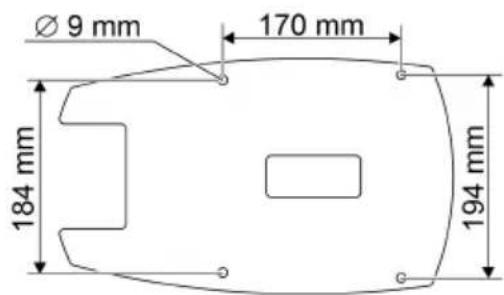

① 为确保其立稳，您可以用螺栓将设备拧到合适的底座上。

AquaMax Eco Expert 21000, 26000

AquaMax Eco Expert 36000, 44000

AMX0162

调试

提示

如果用调光器运行设备，设备会损坏。包含敏感电组件。

▶ 不得将设备连接到可调光供电装置上。

提示

泵不得无水运转。否则会毁坏该泵。

▶ 只有在泵浸入水中或者被水淹没时才能运行泵。

接通 / 关闭

• 接通：将电源插头插入插座。
• 在启动后不久就会接通该设备。
• 关闭：从插座中拔出电源插头。

在调试和之后的运行期间，该泵自动每隔 20-40 分钟进行程序预设定的自测（环境功能控制（EFC））。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果干运行/堵塞，泵会在 60 至 120 秒后自动关闭。在出现故障时，请中断供电，“冲洗泵”或者清除障碍物。之后可以重新运行设备。

清洁和保养

小心

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

▶ 在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

▶ 尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

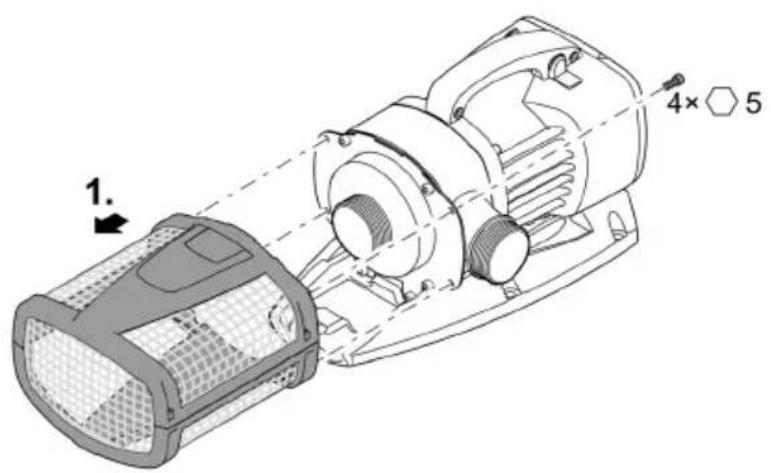

拆解设备

• 拨下电源插头并移除所有的接口。
• 按图示拆解设备。

① 根据需要清洁设备，但每年至少清洁 2 次。 - 尤其须清洁泵上的运行单元和泵外壳。

• 对于顽固积垢建议采用的清洁剂：
• OASE 出产的 PumpClean 泵器清洗剂。
• 不含酸和氯的家用清洁剂。

- 清洁完毕后，用清水彻底冲洗所有部件。

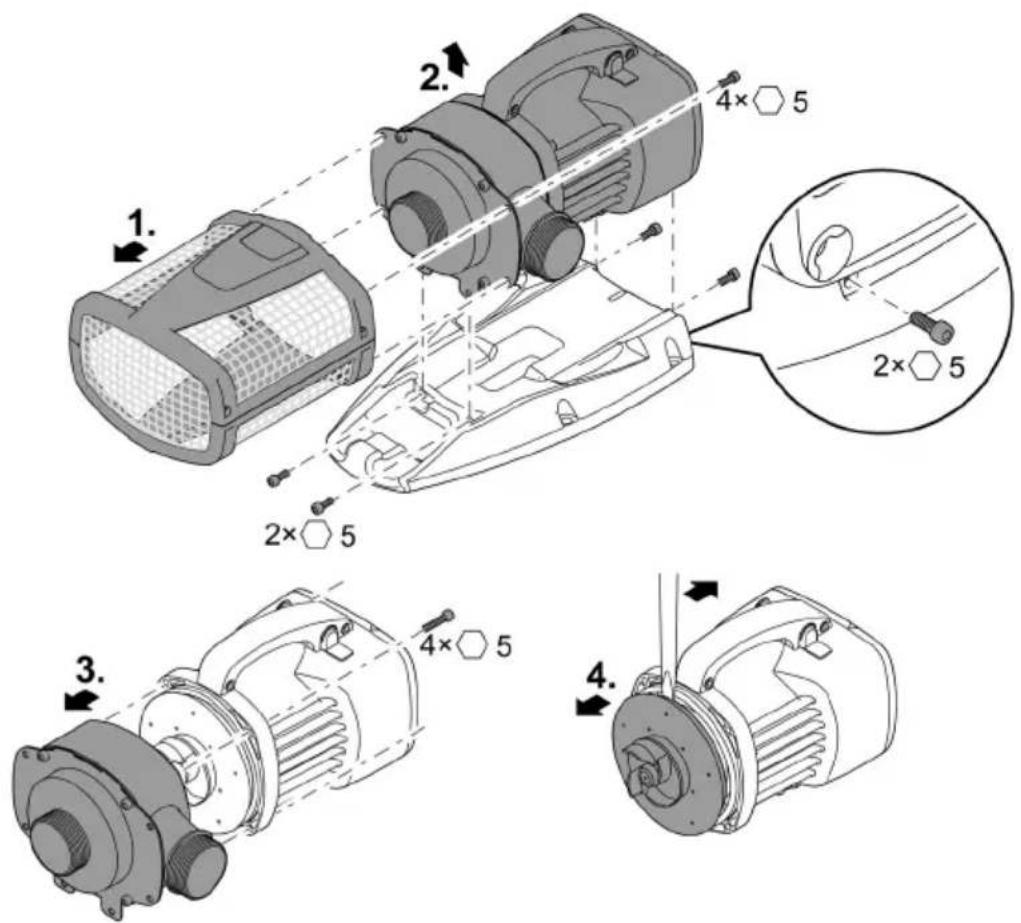

清洁/更换运行单元

提示

驱动单元是由发动机缸体内的轴承传动。轴承是磨损部件，应和驱动单元同时更换。

▶ 更换轴承需要具备专业知识和使用专用工具。请通过 OASE 专卖店更换轴承或将泵寄至 OASE。

提示

运行单元含有一块吸引磁性颗粒（例如铁屑）的强磁铁。残留的颗粒可能会给运行单元和电机机体造成无法修复的损伤。

▶ 在安装之前，小心清除运行单元上的粘附颗粒。

• 如图所示拆解电机组。
• 在清水中用刷子清洗部件。
• 检查所有部件是否损坏。更换损坏或磨损的部件。
• 请以倒序组装电机组。

AMX0026

存放/过冬

本设备的防冻极限温度可达零下 20^ C。如要在池塘之外存放本设备，则请用软毛刷彻底清洁一次，检查设备是否有损坏并将其浸没在水中或注满水存放。禁止将电源插头浸没在水中！

故障排除

故障	原因	对策
泵没有启动	未接电	检查接电
	控制电压缺失(仅限选装外部控制系统的时候)	检查与 OASE Eco Control 或 OASE Control网络的连接;必要时通过该网络接通泵
	输送管是否存在弯折	敷设输送管时注意不要弯折
	输送管堵塞	控制/清洁输送管
	运行单元受阻	清理堵塞,检查叶轮总成是否运转自如
泵不供水供水量不足	过滤器壳体阻塞	清理过滤壳
	输送管损失太大	将软管截短至所需的最小长度,并移除无用的连接件,使用更大直径的软管
	运行单元运行困难	检查叶轮总成是否运转自如
泵短暂运行后关闭	水质严重脏污	清理泵
	运行单元受阻	清理堵塞,检查叶轮总成是否运转自如
	泵干转	检查/清洁入口接管,提高浸入深度(至少低于水面10厘米)
	水温过高	注意遵守允许的最高水温。(→技术数据)

技术数据

设备数据

说明			AquaMax Eco Expert
			21000	26000	36000	44000
连接电压		V° AC 220		...240
电源频率		Hz	50/60	50/60	50/60	50/60
最大功率消耗		W	350	440	540	700
最大输送功率		l/h	21000	26000	36000	44000
最大输送高度		m	8.0	8.5	9.0	9.5
防护等级			IP68	IP68	IP68	IP68
最大浸入深度		m	4	4	4	4
吸入侧	螺纹		G2	G2	G2 12	G2 12
	连接管	mm	50	50	63	63
压力侧	螺纹		G2	G2	G2	G2
	连接管	mm	38、50	38、50	50	50
最大颗粒尺寸粗尘		mm	11	11	11	11
过滤器进给面		cm2	1060	1060	1120	1120
水温(浸入水下安装)	工作温度	°C (→		允许的水值)
	非工作温度	°C	-	-	-	-
			20 ... +35	20 ... +35	20 ... +35	20 ... +35
环境温度(干燥环境安装)	工作期间采用对流	°C	-	-	-	-
			20 ... +30	20 ... +30	20 ... +30	20 ... +30
	工作期间采用主动降温	°C	-	-	-	-
			20 ... +40	20 ... +40	20 ... +40	20 ... +40
尺寸	长度	mm	490	490	540	540
	宽度	mm	240	240	250	250
	高度	mm	210	210	220	220
连接电缆长度		m	10	10	10	10
重量		kg	12.0	12.0	14.9	14.9

允许的水值

型号		净水	池水	盐水
pH值		6.8···8.5	7.2···8.3	7.5···8.5
硬度	DH	8···15	8···15	20···30
游离氯	mg/l	<0.3	<0.6	<0.3
氯含量	mg/l	<250	<250	<22000
盐含量	%	<0.4	<0.4	<4
总蒸发残留	mg/l	<50	<50	<50
温度	°C	+4···+35	+4···+30	+4···+28

磨损件

• 运转单元
• 马达缸体内的轴承

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。

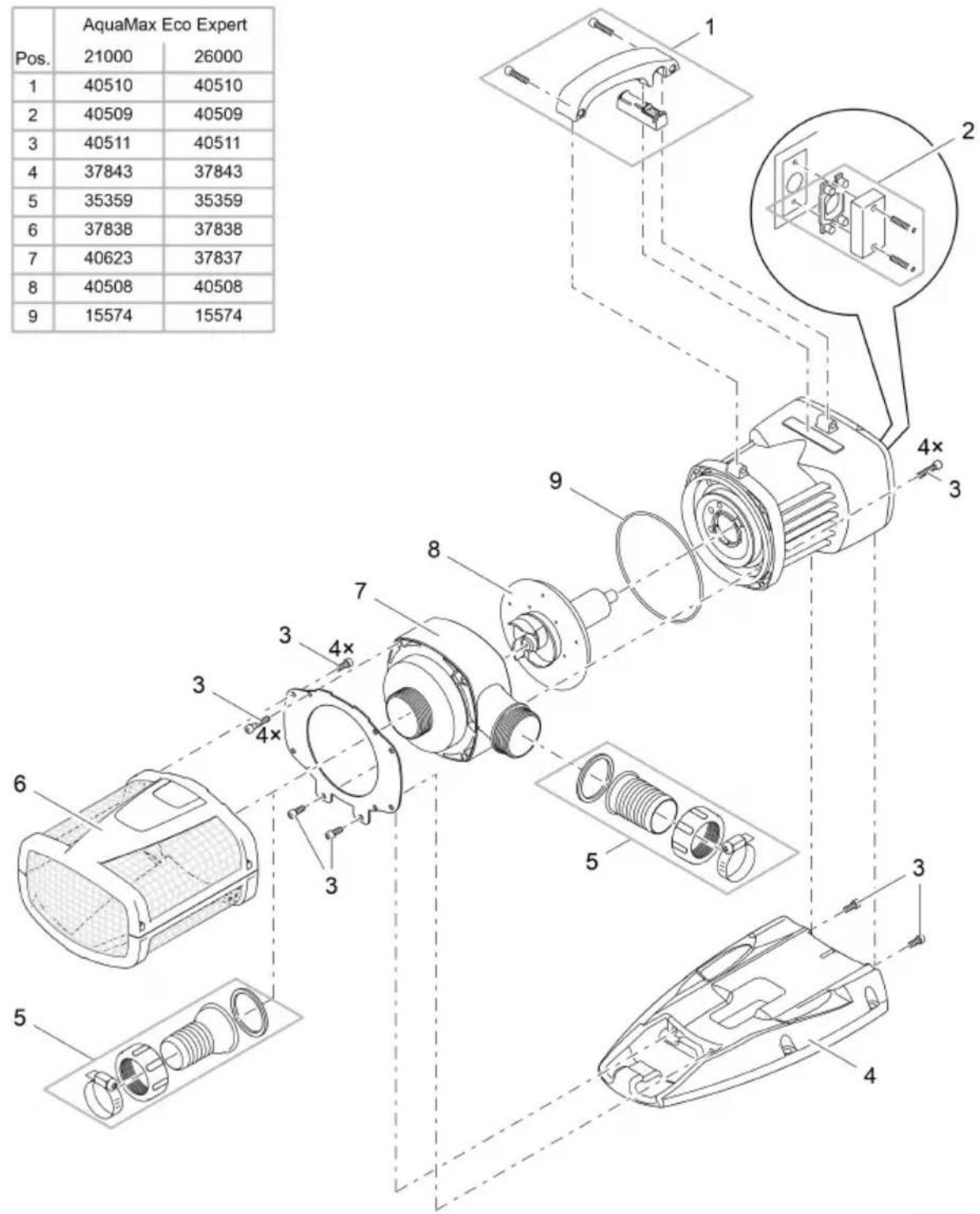

Pos.	AquaMax Eco Expert
	21000	26000
1	40510	40510
2	40509	40509
3	40511	40511
4	37843	37843
5	35359	35359
6	37838	37838
7	40623	37837
8	40508	40508
9	15574	15574

AMX00027

AMX00069
