РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AquaMax Eco Expert 26000 OASE

RU Руководство по эксплуатации

ZH 使用说明书

WARNING

Описание на продукта

Преглед

4× 1 IN 2 3 Out 4 5 6 7 IN 8 Ø 50 mm Ø 38 mm 9 10 AquaMax Eco Expert 21000, 26000: Ø 50 mm 36000, 44000: Ø 63 mm

AMX0156

1 Вход (всмукателна страна)

- Вариант (a): Потопен монтаж на помпата

• Вариант (b): Сух монтаж на помпата

• Хоризонтално, сочейки надясно (стандартно).
• Вертикално, сочейки нагоре (необходима е модификация).

AMX0023

Съвместими управления (принадлежности):

- Eco Control

Интелигентно управление на за помпа.

- Incenio FM-Master Home/Cloud

Монтирайте уреда потопен

Свързване

IN Out

AMX0021

Все още не включвайте мрежовия адаптер в контакта!

Инсталация

Все още не включвайте мрежовия адаптер в контакта!

Инсталация

Пускане в експлоатация

УКАЗАНИЕ

8 Наконечник для шланга 50 мм

9 Наконечник для шланга ∅38 мм

Поки не вставляйте мережевий штекер в розетку!

Встановлення

Поки не вставляйте мережевий штекер в розетку!

Встановлення

▶ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.

Указания по технике безопасности

Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный электрик.
  – Квалифицированный электрик должен иметь специальное образование, обладать знаниями и опытом и должен иметь право выполнять работы по электроподключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления.
  – При возникновении вопросов и проблем обращайтесь к специалисту-электрику.
• Подключайте устройство к сети только в том случае, когда электрические характеристики устройства соответствуют данным сетевого электропитания.
• Подключайте устройство только к розетке, установленной по инструкции.
• Устройство должно быть защищено автоматическим выключателем (УДТ) с максимальным расчетным током утечки 30 мА.
• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).
• Защищайте от влаги открытые штекеры и гнезда розеток.

Безопасный режим работы

• Нельзя пользоваться устройством, если его корпус или электрические кабели повреждены.
• Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.
• Рабочий узел содержит магнит с сильным магнитным полем, которое может повлиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.
• Не переносите и не тяните устройство, держа его за электрический кабель!
• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.
• Запрещается вносить изменения в конструкцию устройства.
• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.
• Используйте только оригинальные запчасти и принадлежности.
• Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.

RU

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Для перекачивания обычной прудовой воды в фильтровальные системы, в системы искусственных водопадов и ручьев.
• При соблюдении технических параметров. (→ Технические параметры)
• При соблюдении допустимых технических параметрах воды. (→ Допустимые показатели качество воды)

На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.
• Работать с другой жидкостью, кроме воды, запрещается.
• Никогда не эксплуатируйте без протока воды.
• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспла- меняющимися или взрывчатыми материалами.
• Не подключайте к домашнему водоснабжению.
• Не разрешается использование ни для производственного, ни для промышленного назначения.
• Согласно EMV (электромагнитная совместимость) данное устройство относится к классу А. В жилой среде устройство может вызвать помехи радиоприему. В обязанности пользователя входит принятие соответствующих мер.

Описание изделия

Обзор

4× 1 IN 2 3 4 Out 5 6 7 IN OUT Ø 50 mm Ø 38 mm AquaMax Eco Expert 21000, 26000: Ø 50 mm 36000, 44000: Ø 63 mm 8 9 10

AMX0156

1 Вход (сторона всасывания)

• С фильтровальной корзинкой (3) в погруженном состоянии.
• Со шланговым наконечником (8) при размещении в сухом месте.

2 Выход (напорная сторона)

• Штуцер для подключения обратного слива в водоем (напр. вместе с ручьем).
• При переналадке выход можно расположить вверх.

3 Корпус фильтра

4 Опорная стойка

- С монтажными отверстиями для неподвижного размещения на дне при необходимости.

5 Электрокабель

- Электропитание насоса

6 Seasonal Flow Control (SFC) включить / выключить.

- Функция SFC оптимизирует число оборотов насоса и таким образом количество и высоту перекачиваемой воды в зависимости от температуры воды.

7 Подключение системы управления

• Производительность насоса может регулироваться контролером.
• Без наличия контроллера включенный насос постоянно работает на полной мощности.

8 Шланговый наконечник ∅ 50 мм

9 Шланговый наконечник ∅ 38 мм

- Альтернатива для выхода для моделей AquaMax Eco Expert 21000 или 26000.

10 Шланговые зажимы для закрепления шлангов на шланговых наконечниках.

Символы на приборе

IP68 4.0 m	Устройство пыле- и водонепроницаемое до глубины погружения 4 м.
	Представляет опасность для людей с кардиостимулятором.
	Защищайте устройство от воздействия прямых солнечных лучей.
	Данное устройство нельзя утилизировать вместе с обычными домашними отходами.
	Прочитайте руководство по эксплуатации!

Варианты подключения

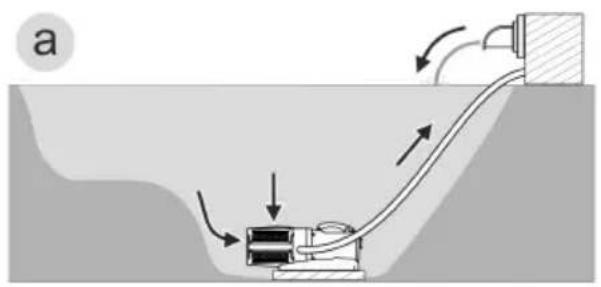

- Вариант (a): Насос расположен в погруженном состоянии

– Насос устанавливают в пруду или бассейне.

– Подача воды выполняется через фильтровальную корзинку.

- Вариант (b): Насос расположен в сухом месте

– Насос устанавливается без фильтровальной корзинки вне пруда или бассейна, но ниже уровня воды в нем.

– Подача воды выполняется без фильтровальной корзинки только через вспомогательный фильтр или скиммер.

Seasonal Flow Control (SFC)

Функция системы сезонного регулирования потока SFC интеллектуально регулирует количество воды или напор в зависимости от температуры воды. Таким образом производительность насоса круглый год настраивается на экологию пруда и поддерживает биологию пруда благодаря циркуляции воды в зависимости от температуры (зимний период, переходный период и летний период).

• Когда функция SFC активна, насос различает между ...
  – зимним периодом работы (температура воды составляет менее +10 °C)
  – переходным периодом работы (температура воды составляет +10 °C ... +17 °C)
  – летним периодом работы (температура воды составляет более +17 °C)
  Соответствующие графики можно найти на сайте по ссылке: www.oase.com в категории товаров "Насосы для прудов".

- Функцию SFC можно активировать исключительно при установке в погруженном состоянии!

- При использовании скиммера, сателлитного фильтра мы рекомендуем, в зависимости от установки, отключать функцию SFC.

- При поставке функция SFC деактивирована.

Включение/Выключение

SFC OFF SFC ON

AMX0024

RU

Установка и подсоединение

Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды).

Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Допустимые показатели качество воды)

- Вода в бассейне или соленая вода может оказывать вредное воздействие на оптику прибора. Гарантия на эти повреждения не распространяется.

ПРЕДУПРЕЖДЕНИЕ

Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для купания. Дефектные части электрооборудования могут привести к возникновению опасного электрического напряжения в воде.

▶ Устройство можно эксплуатировать только тогда, когда в воде не находятся люди.

ОСТОРОЖНО

Вращающиеся части на участке всасывающего и напорного штуцеров. Возможны травмы, если пальцы попадут в штуцеры.

Обратите особое внимание: Остановившееся по причине перегрузки устройство может неожиданно самостоятельно включиться!

▶ Не держите пальцы в отверстиях всасывающего или напорного штуцера когда штепсельная вилка вставлена в розетку.
Если во время работы к штуцерам имеется свободный доступ, напр. когда к ним не подключены шланги, то установите на этих отверстиях подходящие ограждения для защиты от контакта. Защиту от контакта можно приобрести как комплектующий компонент.

① Все компоненты устройства не должны подвергаться длительному воздействию прямых солнечных лучей, поскольку такое воздействие может привести к их повреждению. При необходимости используйте защитное покрытие.

Повернуть корпус насоса

Выход из насоса можно расположить следующим образом:

• Горизонтально, направлен вправо (стандарт).
- Вертикально, направлен вверх (необходима переналадка).

AMX0023

RU

Подключение блока управления

Насос может работать как с контроллером, так и без него.

• Производительность насоса может регулироваться контролером.
• Без наличия контроллера включенный насос постоянно работает на полной мощности.

Компактные контроллеры (аксессуары):

- Eco Control

Интеллигентный контроллер для насоса:

- Incenio FM-Master Home/Cloud

До 10 OASE-устройств с портативными пультами управления (насосы, фильтры, светильники) можно контролировать через приложение "OASE Control".

Информацию об этом можно найти на сайте по ссылке: www.oase.com в разделе "Умное управление садом и освещением".

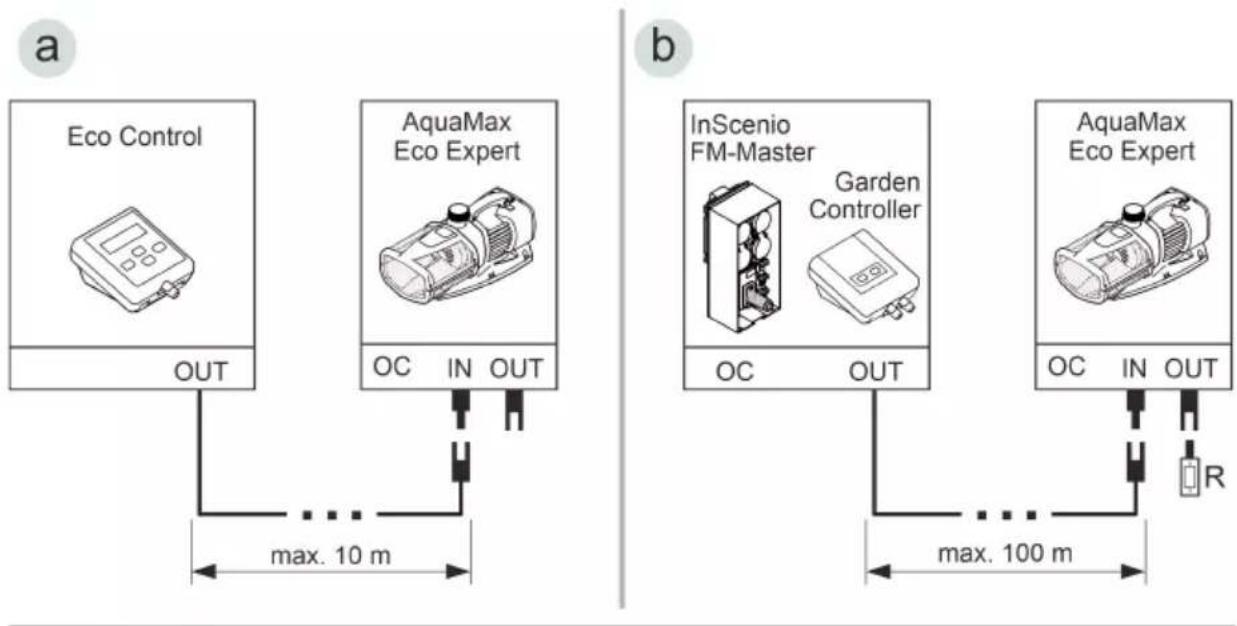

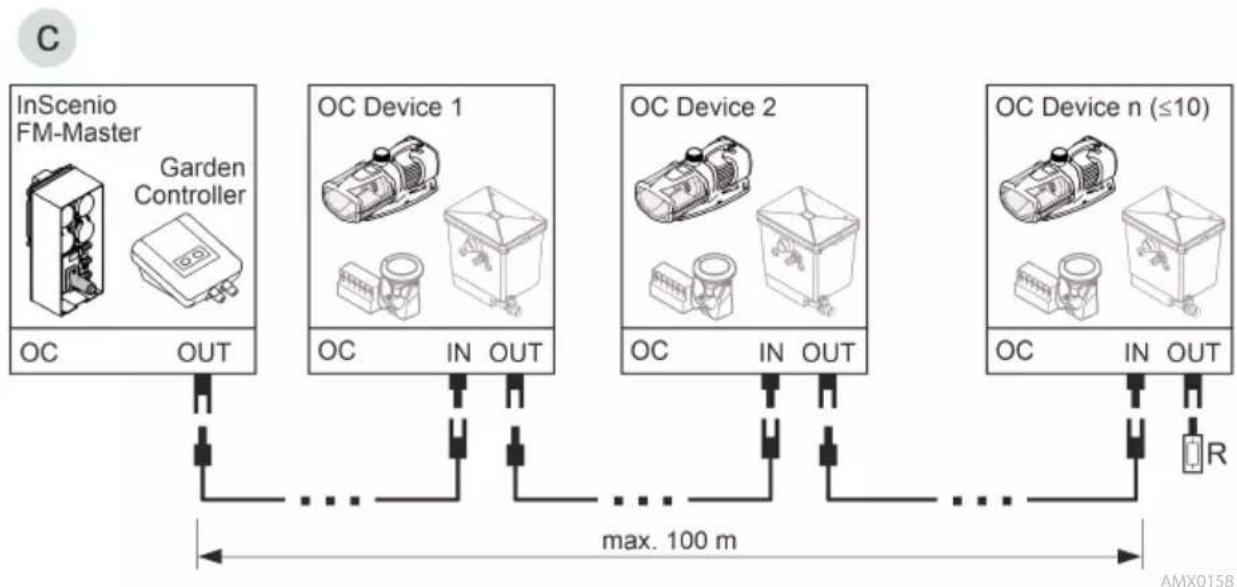

a Eco Control AquaMax Eco Expert OUT max. 10 m b InScenio FM-Master Garden Controller OC OUT max. 100 m AquaMax Eco Expert OC IN OUT R

- Сеть для OASE Control (вариант в, с) должна быть оконцована согласующим резистором R. Что и входит в объем поставки InSenio FM-Master или Garden Controller.

1. max. 2.0 Nm (max. 18 lb-in) 2. ×

PLX0004

УКАЗАНИЕ

Устройство выйдет из строя, если вода попадет в штекерное соединение.

Загрузите штекерное соединение или насадите на штекерное соединение защитный колпак.
▶ Резиновый уплотнитель должен быть чистым и точно подогнанным по размеру.
▶ Поврежденное резиновое уплотнение нужно заменить. Если штекерное соединение ослаблено, необходимо заменить старое резиновое уплотнение (более 2 лет).
▶ Всегда фиксируйте штекерное соединение или закрывайте защитным колпаком двумя винтами.

RU

Установка устройства в погруженном положении Подсоединение

IN Out

AMX0021

Сетевой штекер пока не вставляйте в розетку!

Монтаж

• Размещайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение устройства.
• Наша рекомендация: устанавливать насос или его компоненты, подключенные к стороне всасывания (скиммер, сателлитный фильтр, сливной трап и т. д.), выше уровня земли, если вода мутная или грязная. Это позволит уменьшить всасывание частиц, что увеличит срок службы ходового узла.

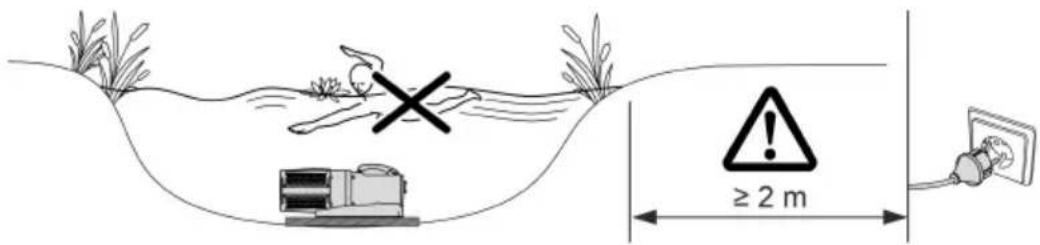

• Включайте насос в работу только тогда, когда он покрыт водой не менее чем на 10 см. В противном случае он может набрать воздуха.

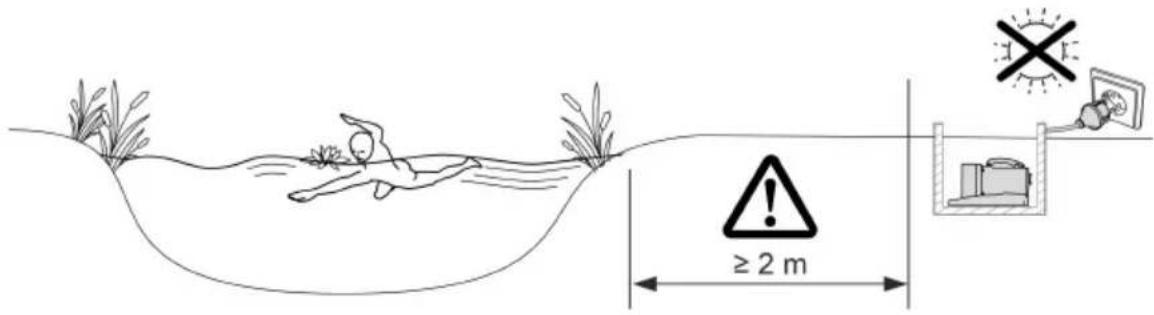

≥ 2 m

AMX0160

С помощью троса насос можно при необходимости просто вытянуть из воды. – Протяните трос через круглые отверстия на нижней фильтровальной чаше и завяжите на нем узел.

Установка прибора в сухом месте

Подсоединение

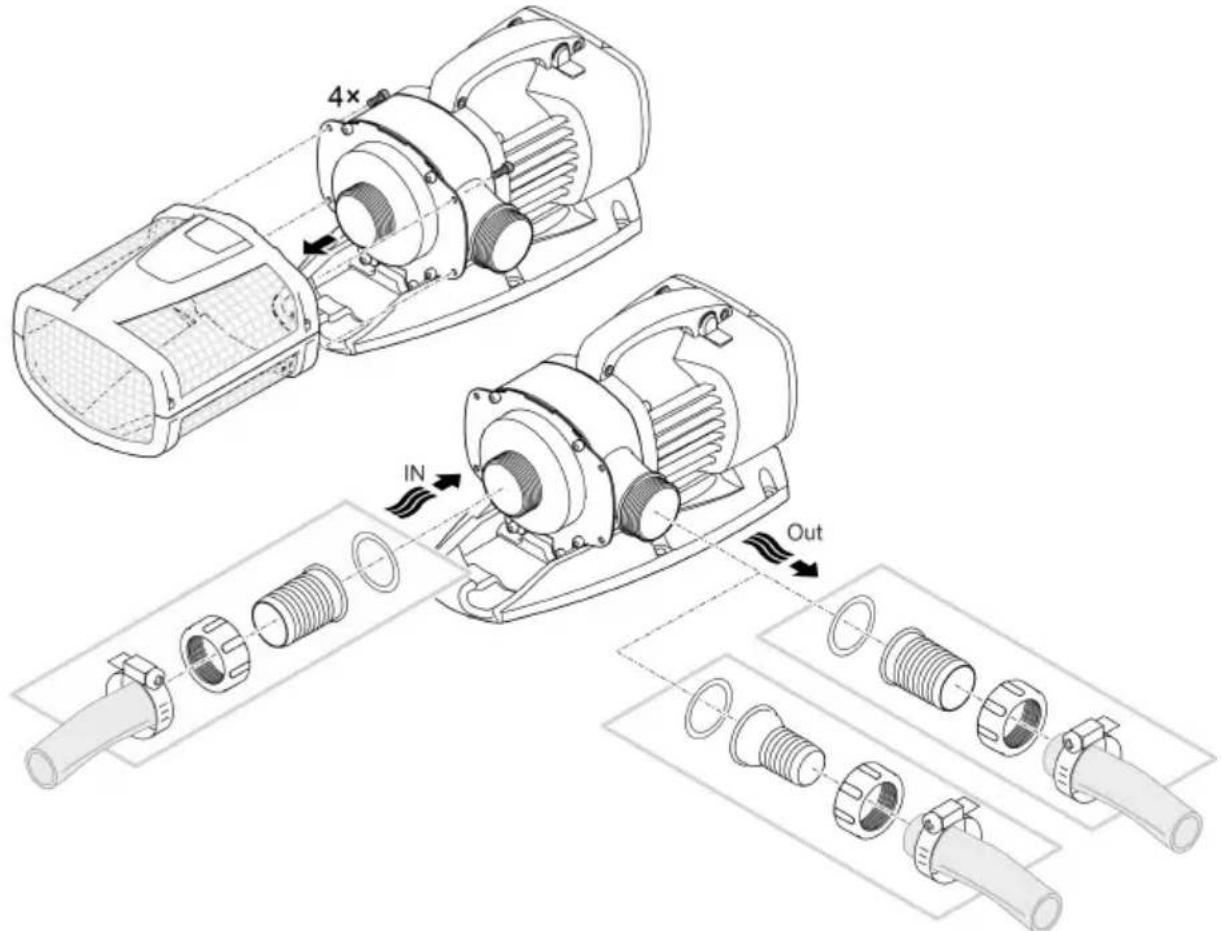

• К выходу (IN) и входу (OUT) можно подключать шланги или трубы. – Штуцеры для шлангов входят в комплект поставки. Ниже описана их установка.
• Насос может через себя пропускать частицы размером до 11 мм. С более крупными частицами происходит блокировка самого насоса. Наша рекомендация: установить фильтр или скиммер на стороне всасывания.

4x IN Out

AMX0025

Сетевой штекер пока не вставляйте в розетку!

RU

Монтаж

• Размещайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение устройства.
• Насос не должен подвергаться воздействию прямого солнечного света.
• Место установки должно хорошо проветриваться для предотвращения перегрева самого насоса.

≥ 2 m

AMX0161

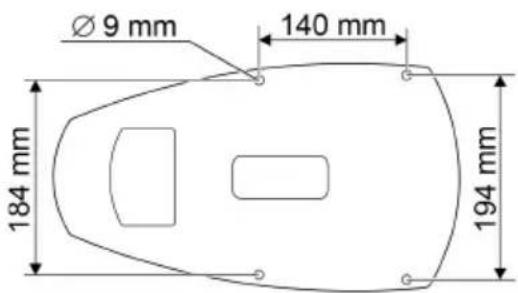

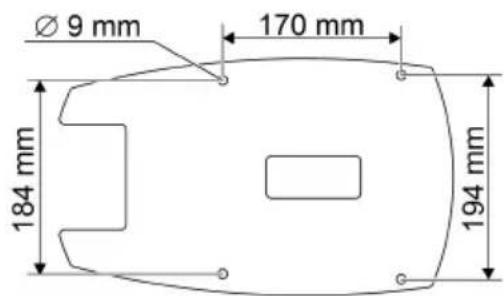

① Для стабильного положения устройства его можно соединить винтами с подходящим основанием.

AquaMax Eco Expert 21000, 26000

Ø 9 mm 140 mm 184 mm 194 mm

AquaMax Eco Expert 36000, 44000

Ø 9 mm 170 mm 184 mm 194 mm

AMX0162

Пуск в эксплуатацию

УКАЗАНИЕ

Устройство выйдет из строя, если его эксплуатировать вместе с регулятором яркости. В устройстве используются чувствительные электрические компоненты.

▶ Не подключайте устройство к источнику питания с регулированием яркости.

УКАЗАНИЕ

Насос не должен работать всухую. Это может вызвать поломку самого насоса.

▶ Включайте насос в работу только тогда, когда он полностью погружен в воду или залит водой.

Включение/выключение

• Включить: Вставьте штекер в розетку.
  – Устройство включается после короткой стартовой фазы.
• Выключить: Выньте штекер из розетки.

Насос автоматически выполняет предварительно запрограммированное самоте- стирование при запуске, а затем каждые 20... 40 минут во время работы (Environmental Function Control (EFC)). Насос самостоятельно определяет свое ра- бочее состояние - или он находится на холостом ходу/блокировка или находится в погруженном состоянии. В случае нахождения на холостом ходу/блокировке насос отключается автоматически прим. через 60 - 120 секунд. В случае сбоя в работе от- ключите подачу напряжения и "затопите насос водой" или устраните мешающее этому препятствие. После этого Вы снова можете эксплуатировать устройство.

Очистка и уход

ОСТОРОЖНО

Опасность получить травму от непреднамеренного включения. Внутренние контрольные функции могут устройство отключать и снова его автоматически включать.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

УКАЗАНИЕ

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабочие функции и нанести ущерб животным, растениям и окружающей среде.

▶ Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие средства.

Демонтаж прибора

• Выньте штепсельную вилку и отсоедините все подключения.

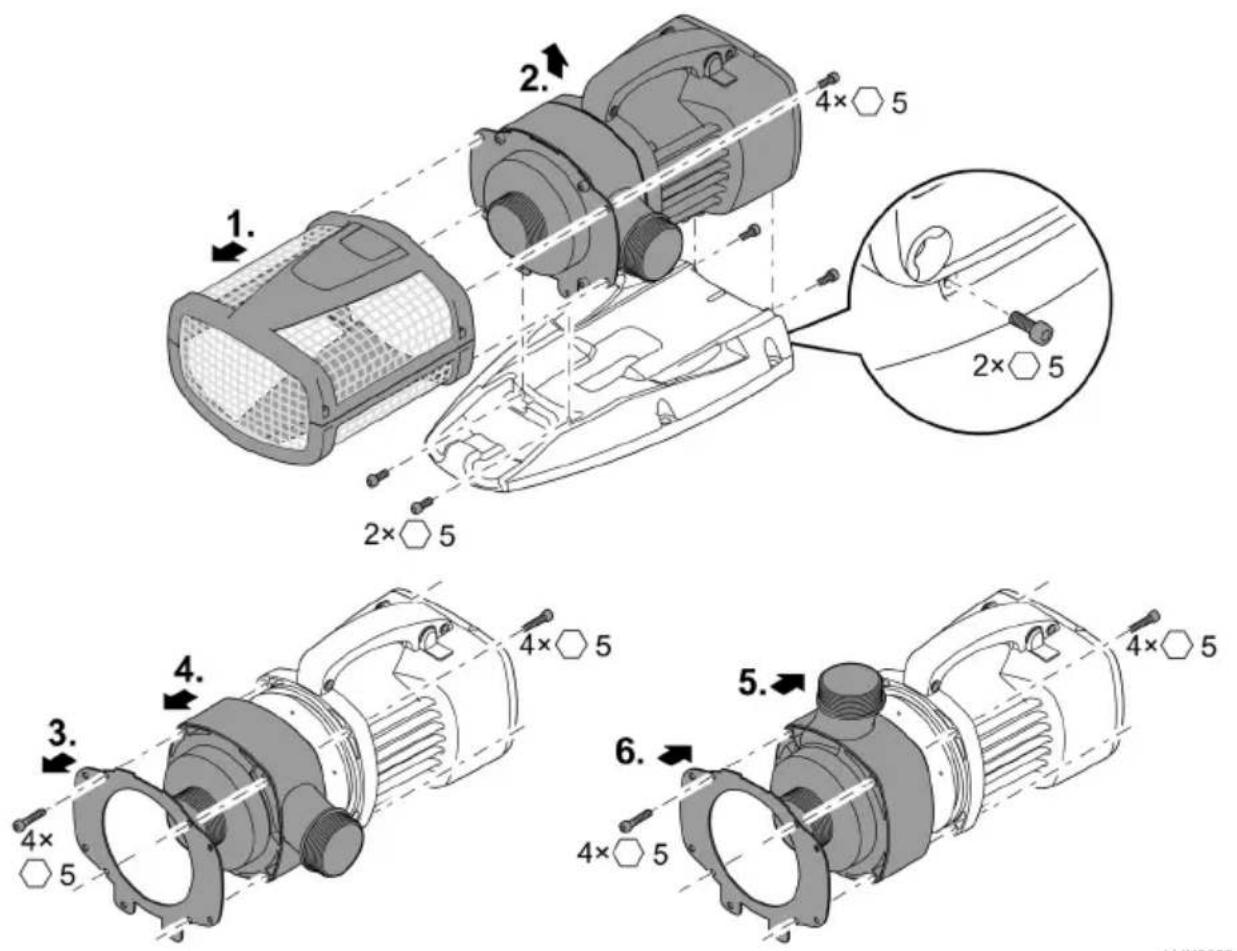

• Разберите устройство как это показано на рисунке.

1. 4× 5

AMX0022

Почистить устройство

① Чистите устройство по мере необходимости, но не реже 2-х раз в год. – В насосе нужно чистить прежде всего рабочий узел и корпус.

• Рекомендуемое чистящее средство при стойких отложениях извести:
  – Очиститель насоса PumpClean OASE.
  – Бытовое моющее средство без содержания хлора и уксуса.
• После очистки тщательно промыть все детали чистой водой.

Очистка/замена рабочего узла

УКАЗАНИЕ

Рабочий узел в моторном блоке вращается на подшипниковой опоре. Эта подшипниковая опора является изнашивающейся частью и должна заменяться одновременно с рабочим узлом.

Замена блока требует особых знаний и инструментов. Поручите дилеру фирмы OASE заменить подшипник или отправьте насос на фирму OASE.

УКАЗАНИЕ

Рабочий узел содержит сильный магнит, который притягивает намагниченные частицы (напр., железную стружку). Оставшиеся частицы могут причинить рабочему узлу и блоку электромотора непоправимый вред.

▶ Перед монтажом рабочего узла очистите его от прилипших частиц.

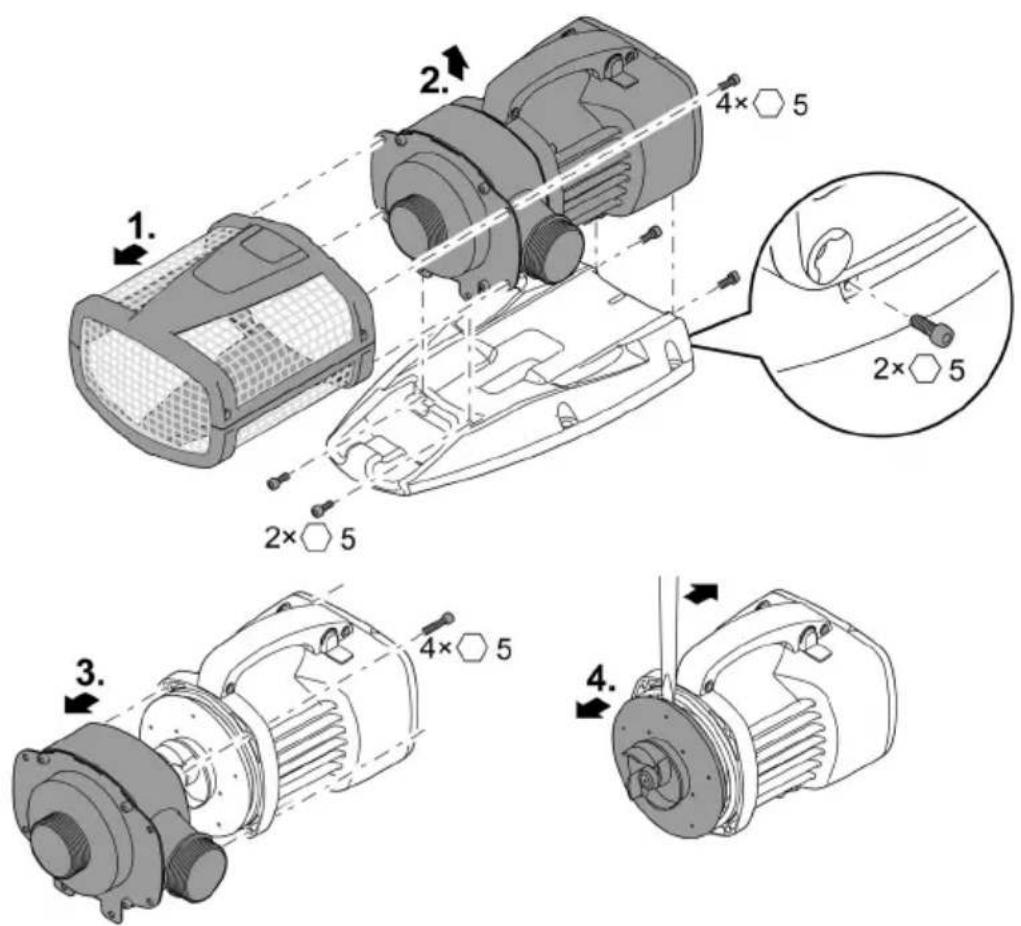

• Разберите блок цилиндров двигателя как это показано на рисунке.
• Почистите все компоненты щеткой в чистой воде.
• Проверьте все части на наличие повреждений. Замените поврежденные или изношенные части.
• Сборку блока цилиндров двигателя выполните в обратной последовательности.

1. 2. 4×5 2×5 3. 4×5 4.

Хранение на складе/хранение в зимнее время

Прибор морозоустойчив до минус 20 °C. Если Вы будете хранить прибор вне водоема, тщательно вычистите его мягкой щеткой и водой, проверьте, нет ли повреждений, и храните его в погруженном или заправленном водой состоянии. Штекер не должен находиться в воде!

Устранение неисправности

Неисправность	Причина	Устранение неисправности
Насос не запускается	Нет сетевого напряжения	Проверьте сетевое напряжение.
	Напряжение в цепи управления отсутствует (только с опциональным внешним управлением)	Проверьте подключение к OASE Eco Control или к сети OASE Control; при необходимости включите насос
	Подводящие линии со-гнуты	Проложите подводящие линии без изгибов
	Подводящие линии засорились	Проверьте/прочистите подводящие линии
	Рабочий узел заблокирован	Устраните причину блокировки, проверьте легкость хода рабочего узла
Насос не перекачивает воду Недостаточная производительность насоса	Корпус фильтра засорился	Почистите корпус фильтра
	Слишком высокие потери в подводящих линиях	Укоротите шланги до необходимого минимума, удалите ненужные соединительные детали; используйте шланги большего диаметра
	Тяжелый ход рабочего узла	Проверьте легкость хода рабочего узла
После непродолжительной работы насос отключается	Очень грязная вода	Почистите насос
	Рабочий узел заблокирован	Устраните причину блокировки, проверьте легкость хода рабочего узла
	Насос работал всухую	Проверьте/очистите токоподводящее линии, увеличьте глубину погружения (не менее 10 см ниже поверхности воды)
	Слишком высокая температура воды	Учитывайте максимально допустимую температуру воды.(→ Технические параметры)

Технические параметры
Технические характеристики устройства

Описание			AquaMax Eco Expert
			21000	26000	36000	44000
Напряжение на входе		V пер. тока		220 ... 240
Частота тока в сети		Гц	50/60	50/60	50/60	50/60
Макс. потребляемая мощность		W	350	440	540	700
Макс. объем подачи		л/ч	21000	26000	36000	44000
Макс. высота подачи		м	8,0	8,5	9,0	9,5
Вид защиты			IP68	IP68	IP68	IP68
Макс. глубина погружения		м	4	4	4	4
Всасывающая сторона	Резьба		G2	G2	G212	G212
	Подключение шланга	мм	50	50	63	63
Напорная сторона	Резьба		G2	G2	G2	G2
	Подключение шланга	мм	38, 50	38, 50	50	50
Макс. размер частиц грязи		мм	11	11	11	11
Площадь фильтра на стороне подачи cm^2			1060	1060	1120	1120
Температура воды (размещение в погруженном состоянии)	В работе	°C	(→ Допустимые показатели качество воды)
	В нерабочем состоянии	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Температура окружающей среды (размещение в сухом месте)	В работе при естественной циркуляции воздуха	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	В работе при принудительном охлаждении	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Габариты	Длина	мм	490	490	540	540
	Ширина	мм	240	240	250	250
	Высота	мм	210	210	220	220
Длина соединительного кабеля		м	10	10	10	10
Вес		кг	12,0	12,0	14,9	14,9

RU

Допустимые показатели качество воды

Вид воды		Чистая вода	Вода в бассейне	Соленая вода
Значение pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Жесткость воды	DH	8 ... 15	8 ... 15	20 ... 30
Свободный хлор	мг/л	<0,3	<0,6	<0,3
Содержание хлоридов	мг/л	<250	<250	<22000
Содержание солей	%	<0,4	<0,4	<4
Общий сухой остаток	мг/л	<50	<50	<50
Температура	°C	+4 ... +35	+4 ... +30	+4 ... +28

Изнашивающиеся детали

• Рабочий узел
• Подшипник в моторном блоке

Утилизация

УКАЗАНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ При возникновении вопросов и проблем обращайтесь в местную фирму утилизации. Там вы получите информацию о правильной утилизации устройства.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.

原始说明书。

警告
