NÁVOD NA OBSLUHU AquaMax Eco Expert 26000 OASE

2 Výstup (výtlačná strana)

Povolené hodnoty vody

Súčasti podliehajúce opotrebeniu

▶ Odpojte všetky elektrické prístroje vo vode od elektrickej siete, skôr ako siahnete do vody. V opačnom prípade hrozia tažké zranenia alebo smrt elektrickým prúdom.
▶ Tento prístroj môžu používať deti staršie ako 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo s nedostatočnými skúsenostami a znalostami, keď sú pod dohl’adom alebo boli poučené o bezpečnom používaní prístroja a pochopili nebezpečenstvá, ktoré z toho vyplývajú. Deti sa s prístrojom nesmú hrat. Deti nesmú vykonávať čistenie a používatel’skú údržbu.

Bezpečnostné pokyny

Prípojka elektrickej energie

• Pre elektrickú inštaláciu vo vonkajšej oblasti platia osobitné predpisy. Elektrickú inštaláciu smie vykonať len kvalifikovaný elektrikár.

• Kvalifikovaný elektrikár je kvalifikovaný na základe svojho odborného vzdelania, poznatkov a skúseností a smie vykonávať elektrickú inštaláciu vo vonkajšej oblasti. Dokážu rozpoznať možné nebezpečenstvá a dodržiavať regionálne a vnútroštátne normy, predpisy a ustanovenia.
  — Pri otázkach a problémoch sa obrátte na kvalifikovaného elektrikára.

• Prístroj pripájajte iba vtedy, ak sa zhodujú elektrické údaje prístroja a napájania elektrickým prúdom.

• Prevádzkujte prístroj len na zásuvke nainštalovanej podľa predpisov.
• Prístroj musí byť zabezpečený ochranným zariadením proti chybnému prúdu (RCD) s menovitým chybným prúdom maximálne 30 mA.
• Predlžovacie rozvody a rozdelovač prúdu (napr. lišty so zásuvkami) musia byť vhodné na používanie v vonku (chránené pred striekajúcou vodou).
• Otvorené zástrčky a zásuvky chráňte pred vlhkostou.

Bezpečná prevádzka

• Nepoužívajte prístroj, ak sú elektrické vedenia alebo kryty poškodené.
• Prístroj vyhodte, ak je sietový napájací kábel poškodený. Vedenie pre pripojenie do siete nie je možné vymenit'.
• Rotor v prístroji obsahuje magnet so silným magnetickým poľom, ktoré môže negatívne ovplyvnit kardiostimulátory alebo implantované defibrilátory (ICD). Medzi implantátom a magnetom udržiavajte odstup minimálne 0,2 m.
• Prístroj nenoste ani net'ahajte za elektrické vedenie.
• Vedenia pokladajte tak, aby boli chránené pred poškodeniami a aby o ne nemohol nikto zakopnút.
• Nikdy na prístroji nevykonávajte technické zmeny.
• Na prístroji vykonávajte iba činnosti, ktoré sú popísané v tomto návode.
• Používajte len originálne náhradné diely príslušenstvo.
• V prípade problémov sa obrátte na autorizovaný zákaznícky servis alebo na spoločnosť OASE.

Použitie v súlade s určeným účelom

Výrobok opísaný v tomto návode používajte výlučne týmto spôsobom

• Pre čerpanie normálnej rybničnej vody pre filtračné systémy, vodopády a potoky.
• Pri dodržiavaní technických údajov. (→ Technické údaje)
• Pri dodržaní prípustných hodnôt vody. (→ Povolené hodnoty vody)

Pro prístroj platia nasledujúce obmedzenia:

• Nepoužívať vo vodách určených pre plávanie.
• Nikdy neprevádzkujte s inými kvapalinami ako je voda.
• Nikdy neprevádzkujte bez prietoku vody.
• Nepoužívať v spojení s chemikáliami, potravinami, ľahko zápalnými alebo výbušnými látkami.
• Nepripájajte na domové vodovodné potrubie.
• Nepoužívať pre komerčné alebo priemyslové účely.
• Podľa EMV (elektromagnetickej znášanlivosti) je tento prístroj triedy A. V obytnom prostredí môže prístroj spôsobit funkčné poruchy. Používatel’je povinný urobit primerané opatrenia.

1 Vstup (strana nasávania)

• S filtračným košom (3) pri ponorenom čerpadle.
• S hadicovým hrdlom (8) pri umiestnení nasucho.

• Pripojenie spätného toku do jazierka (napr. z potoka).
  • Výstup je možné po prestavbe nasmerovať nahor.

3 Filtračný kôš

4 Pätka

- Pomocou montážnych otvorov na pevnú inštaláciu na dno v prípade potreby.

5 Sietový kábel

• Napájanie čerpadla prúdom

6 Zapnite/vypnite Seasonal Flow Control (SFC).

Prístroj je prachotesný a vodotesný do 4 m.

Možné nebezpečenstvo pre osoby s kardiostimulátormi.

Prístroj chráňte pred priamym slnečným žiarením.

Prístroj nelikvidujte s bežným domovým odpadom.

– Doprava vody cez filtračný kôš.

- Čerpadlo sa namontuje bez filtračného koša mimo jazierka, resp. nádrže, ale pod hladinu vody.

— Doprava vody pomocou satelitných filtrov alebo zberača.

Seasonal Flow Control (SFC)

Funkcia SFC inteligentne reguluje množstvo vody, príp. dopravnú výšku na základe teploty vody. Výkon čerpadla sa tým celoročne prispôsobuje zodpovedajúcej ekológii jazierka a podporuje cirkuláciu vody v závislosti na teplotnej biológii v jazierku (zimná prevádzka, prechodná prevádzka a letná prevádzka).

- Pri aktívnej funkcii SFC rozlišuje čerpadlo medzi ...

• zimnou prevádzkou (teplota vody nižšia ako +10 °C),
  — prechodnou prevádzkou (teplota vody +10 až +17 °C),
• letnou prevádzkou (teplota vody vyššia ako +17 °C).

• Funkcia SFC sa smie aktivovat' iba pri montáži pod vodou!
• Pri použití zberača alebo satelitného filtra môže byť podmienene zariadením vhodné vypnút funkciu SFC.
• Funkcia SFC je pri dodaní deaktivovaná.

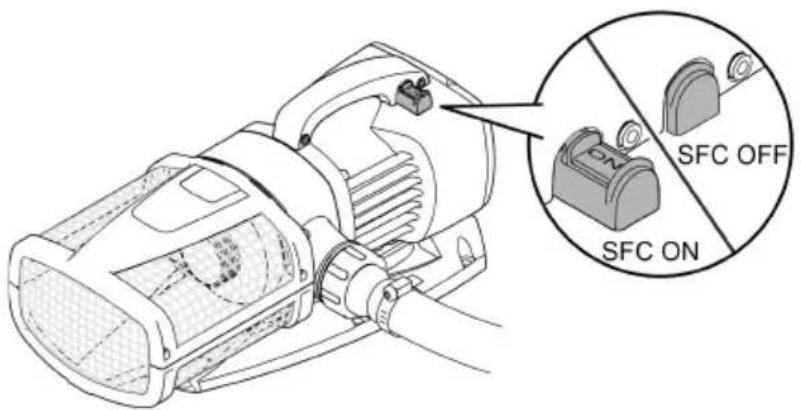

Zapnutie/Vypnutie

SFC OFF SFC ON

AMX0024

SK

Inštalácia a pripojenie

Čerpadlo sa môže ponorit (do vody) alebo umiestnit na suchu (mimo vody).

Použitie čerpadla je prípustné len pri dodržaní uvedených hodnôt vody. (→ Povolené hodnoty vody)

- Bazénová voda alebo slaná voda môže negatívne ovplyvnit' vzhľad prístroja. Tieto negatívne ovplyvnenia sú vylúčené zo záruky.

VÝSTRAHA

Smrt alebo vážne zranenia spôsobené prevádzkou prístroja v jazierku určenom na kúpanie. V dôsledku poškodených elektrických dielov prístroja sa voda dostane pod nebezpečné elektrické napätie.

Prístroj prevádzkujte len vtedy, ak sa vo vode nezdržiavajú osoby.

POZOR

Otáčajúce sa diely v oblasti nasávacieho hrdla a tlakového hrdla. Pri siahnutí do hrdiel môže dôjst k zraneniam.

Dávajte pozor na nasledovné: Zariadenie zastavené kvôli preťaženiu sa môže neočakávane rozbehnúť!

▶ Nesiahajte do otvoru nasávacieho hrdla ani tlakového hrdla, keď je zástrčka zapojená.
- Ak sú hrdlá počas prevádzky volne prístupné, napr. ked'na ne nie sú pripojené žiadne hadice, zaistite ich pomocou ochrany proti dotyku. Ochrana proti dotyku je k dispozícii ako príslušenstvo.

Všetky komponenty zariadenia sa nesmú dlhšiu dobu vystavovať priamemu slnečnému žia- reniu, pretože to môže viest k poškodeniu. V prípade potreby použite ochranný kryt.

• Horizontálne, smerom doprava (štandard).
- Vertikálne, smerom nahor (potrebná prestavba).

1. 2. 4×5 2×5 3. 4. 4×5 5. 6. 4×5

AMX0023

SK

Pripojenie riadenia

Kompatibilné riadenia (príslušenstvo):

• Eco Control
  Inteligentné riadenie pre čerpadlo.

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Prostredníctvom aplikácie „OASE Control“ je možné riadit až 10 prístrojov podporujúcich aplikáciu OASE Control (čerpadlá, filtre, svietidlá).

Čalšie informácie získate na stránke www.oase.com v oblasti „Inteligentné riadenie prístrojov a osvetlenia“.

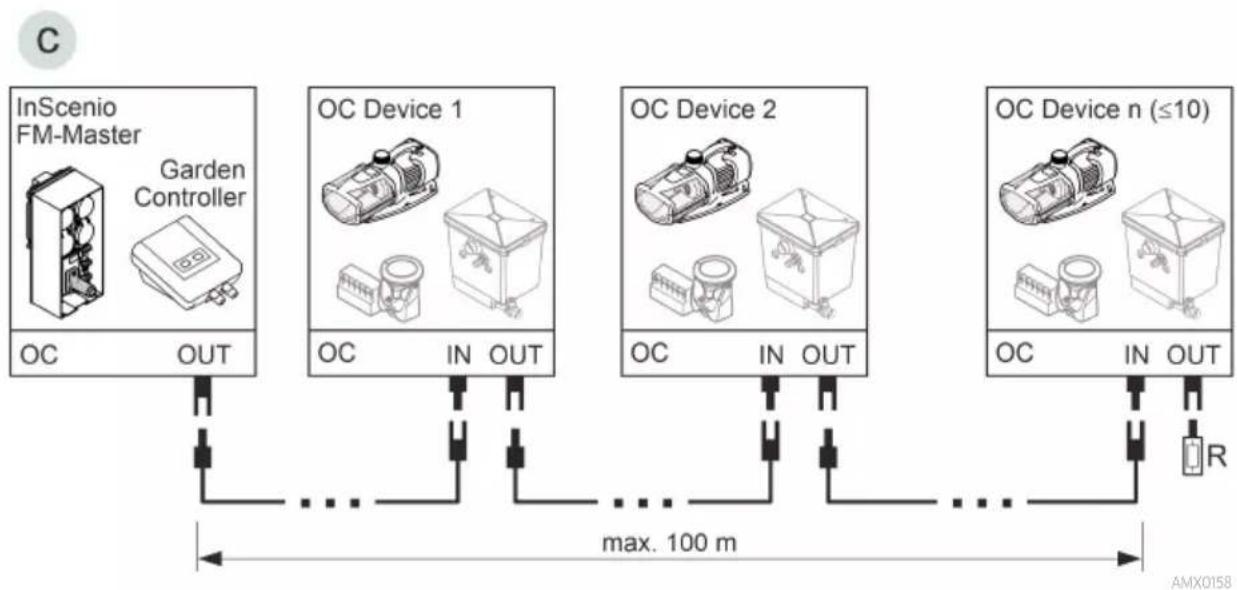

a Eco Control AquaMax Eco Expert OUT max. 10 m b InScenio FM-Master Garden Controller OC OUT max. 100 m AquaMax Eco Expert OC IN OUT R

- Siet OASE Control (variant b, c) musí byt ukončená koncovým odporom R. Tento je obsiahnutý v rozsahu dodávky InSenio FM-Master alebo Garden Controller.

1. max. 2.0 Nm (max. 18 lb-in) 2. ×

PLX0004

UPOZORNENIE

Prístroj sa poškodí, ak sa do konektorov dostane voda.

▶ Obsadte konektor alebo nasadte ochranné veko.
▶ Gumové tesnenie musí byt čisté a musí presne lícovat.
▶ Poškodené gumové tesnenie sa musí vymenit. Ked' sa konektor uvolní, musí sa vymenit staršie gumové tesnenie (> 2 roky).
▶ Konektor alebo ochranné veko vždy zaistite obomi skrutkami.

SK

Inštalácia zariadenia pod vodou

Pripojenie

N Out

AMX002

Sietovú zástrčku ešte nezasúvajte do zásuvky!

Inštalácia

• Postavte čerpadlo vodorovne na pevný podklad.
• Zaistite bezpečné postavenie čerpadla.
• Odporúčame, aby ste pri zakalenej, príp. znečistenej vode čerpadlo, príp. komponenty pripojené na strane nasávania (zberač, satelitný filter, odtok v dne atd.) postavili vyvýšene nad zemou. Redukuje sa tým nasávanie častíc, čo zvýši životnosť obežnej jednotky.
• Čerpadlo prevádzkujte len vtedy, keďje pokryté minimálne 10 cm vody. V opačnom prípade môže nasávať vzduch.

≥ 2 m

AMX0160

Pomocou tažného lanka môžete čerpadlo jednoducho vytiahnuť z vody. — Ťažné lanko tahajte cez okrúhle otvory na spodnej spone filtra a zaviažte ho.

Suché osadenie zariadenia

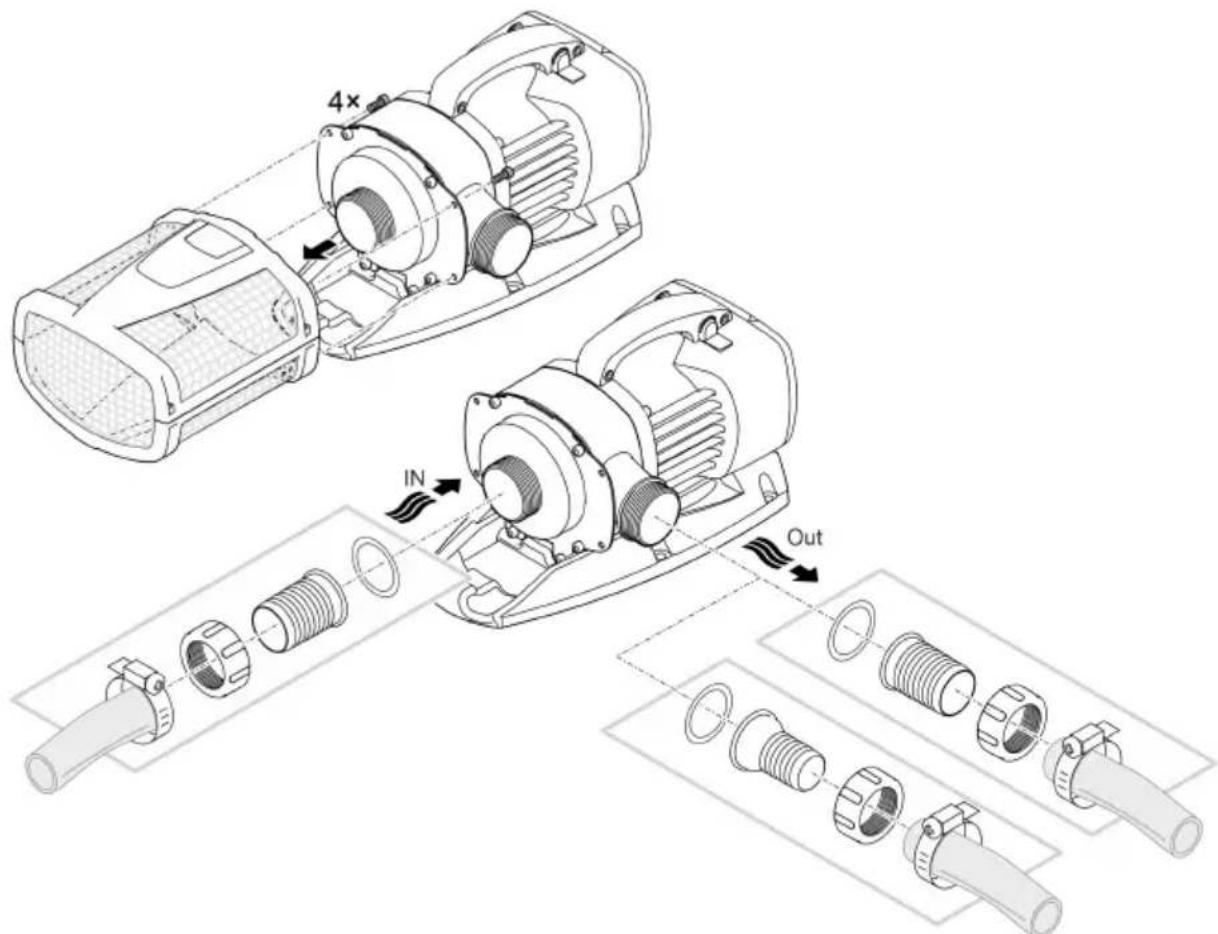

Pripojenie

• Na vstupe (IN) a výstupe (OUT) sa môžu pripojit hadice alebo rúry.
  – Prípojky hadíc sú obsiahnuté v rozsahu dodávky. Ich montáž je opísaná v nasledujúcej časti.
• Cez čerpadlo prejdú častice s vel'kostou do 11 mm. Pri väčších časticiach sa zablokuje čerpadlo. Na strane nasávania odporúčame nainštalovať filter alebo zberač.

4x IN Out

AMX0025

Sietovú zástrčku ešte nezasúvajte do zásuvky!

Inštalácia

• Postavte čerpadlo vodorovne na pevný podklad.
• Zaistite bezpečné postavenie čerpadla.
• Čerpadlo nesmie byt vystavené priamemu slnečnému svetlu.
• Miesto montáže musí byť dostatočne vetrané, aby sa čerpadlo neprehrialo.

≥2 m

AMX0161

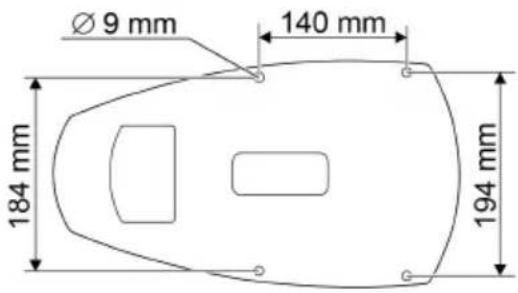

① Bezpečný stav dosiahnete tak, že zariadenie priskrutkujete na vhodný podklad.

AquaMax Eco Expert 21000, 26000

Ø 9 mm 140 mm 184 mm 194 mm

AquaMax Eco Expert 36000, 44000

Ø 9 mm 170 mm 184 mm 194 mm

AMX0162

Uvedenie do prevádzky

UPOZORNENIE

Prístroj sa zničí ak sa prevádzkuje s regulátorom. Obsahuje citlivé elektrické súčiastky.

▶ Nepripájajte prístroj k zdroju prúdu s regulovatel'nou intenzitou napájania.

UPOZORNENIE

Čerpadlo nesmie bežat nasucho. V opačnom prípade sa môže zničit čerpadlo.

Čerpadlo prevádzkujte len vtedy, keďje úplne ponorené alebo zatopené.

Zapnutie / Vypnutie

- Zapnutie: Zasuňte sietovú zástrčku do zásuvky.

— Prístroj je zapnutý po krátkej spúštacej fáze.

- Vypnutie: Vytiahnite sietovú zástrčku zo zásuvky.

Čerpadlo vykonáva pri uvedení do prevádzky a následne v prevádzke každých 20 až 40 minút automaticky vopred naprogramovaný autotest (Environmental Function Control (EFC)). Čerpadlo rozoznáva, či je v behu na sucho/zablokovaní alebo v ponorenom stave. V prípade chodu na sucho/pri zablokovaní sa čerpadlo automaticky po 60 až 120 sekundách vypne. V prípade poruchy prerušte prívod prúdu a „zaplavte čerpadlo“, príp. odstráňte prekážku. Potom môžete opäť prístroj uviesť do prevádzky.

Čistenie a údržba

POZOR

Nebezpečenstvo poranenia spôsobené neočakávaným rozbehom. Monitorovacie funkcie v zariadení dokážu zariadenie vypnúť a znova automaticky zapnúť.

▶ Pred prácou s prístrojom vytiahnite sietovú zástrčku zo zásuvky.

UPOZORNENIE

Nepoužívajte agresívne čistiace prostriedky ani chemické roztoky. Tieto prostriedky môžu poškodit kryt, zhoršit funkciu prístroja, a tým spôsobit škody zvieratám, rastlinám a životnému prostrediu.

Prístroj očistite len čistou vodou a mäkkou kefkou alebo špongiou; v prípade odolných nečistôt použite odporúčané čistiace prostriedky.

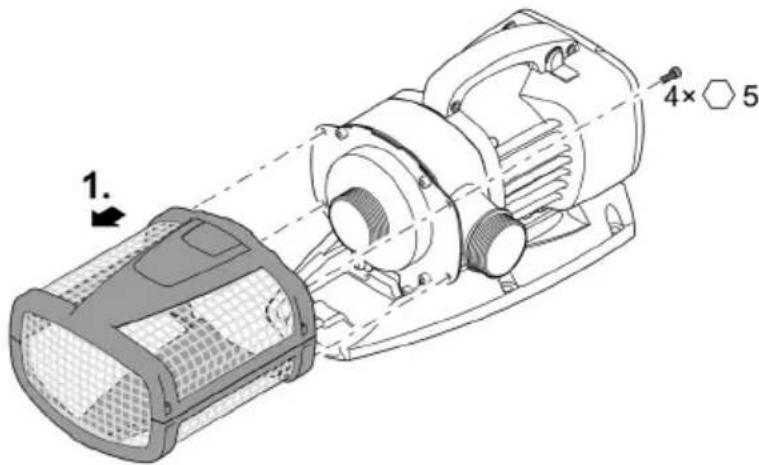

Rozloženie prístroja

• Vytiahnite zástrčku a odpojte všetky prípojky.
• Prístroj rozoberte podľa obrázka.

Prístroj čistite podľa potreby, ale minimálne 2-krát ročne. — Na čerpadle vyčistite predovšetkým obežnú jednotku a teleso čerpadla.

• Odporúčané čistiace prostriedky pri silnom usadzovaní vápnika:
  — čistič čerpadiel PumpClean od spoločnosti OASE.
  — čistiaci prostriedok bez obsahu octu a chlóru.
• Po čistení všetky diely dôkladne opláchnite čistou vodou.

Vyčistenie/výmena obežnej jednotky

UPOZORNENIE

Rotor je v bloku motora vedený ložiskom. Toto ložisko je spotrebný diel a malo by sa vymieňať súčasne s rotorom.

Výmena ložiska vyžaduje špeciálne vedomosti a nástroje. Ložisko nechajte vymeniť vášmu odbornému predajcovi spoločnosti OASE alebo čerpadlo pošlite do spoločnosti OASE.

UPOZORNENIE

Rotor obsahuje silný magnet, ktorý pritahuje magnetické častice (napr. železné piliny). Neodstránené častice môžu spôsobit nenapravitelné škody na rotore a bloku motora.

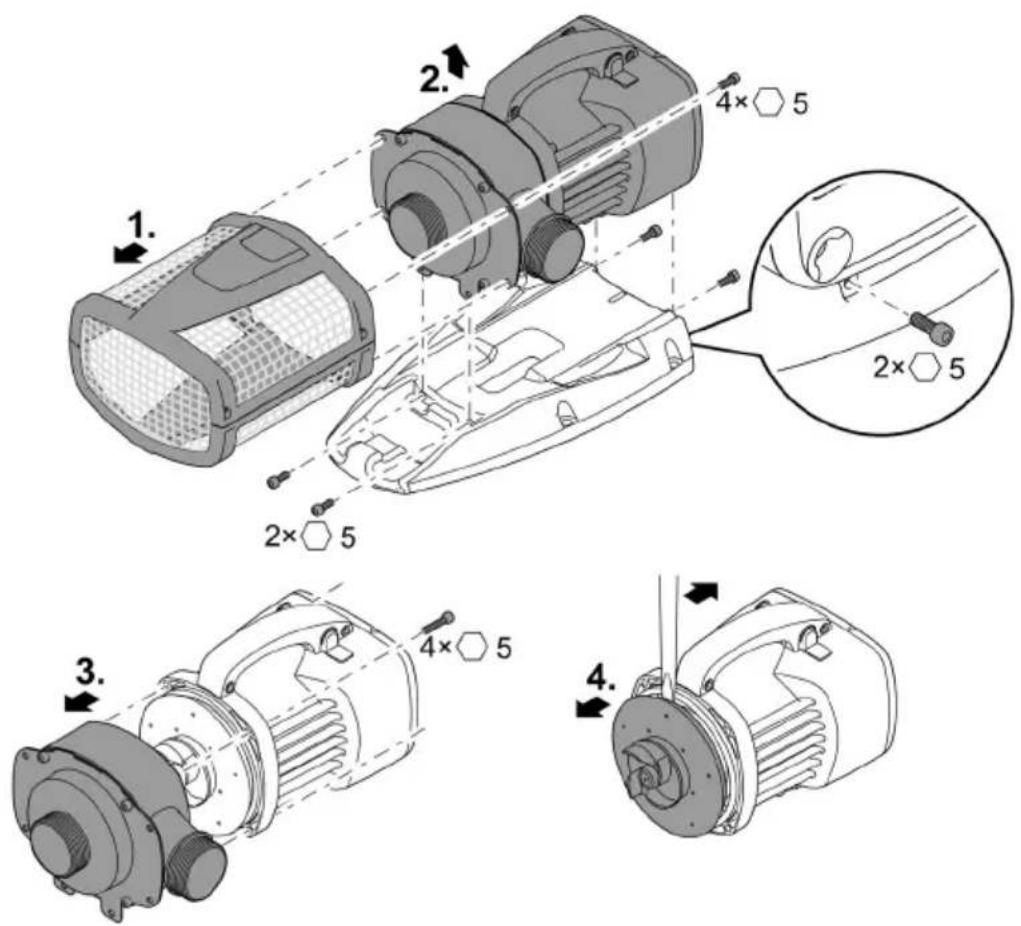

• Blok motora rozoberte podľa obrázka.
• Komponenty vyčistite kefou pod čistou vodou.
• Skontrolujte, či nie sú diely poškodené. Poškodené alebo opotrebované diely vymeňte.
• Blok motora zložte v opačnom poradí.

1. 2. 4×5 2×5 3. 4×5 4.

Uloženie/prezimovanie

Prístroj je bezpečný v mraze do mínus 20 °C. Pokiaľ by ste prístroj skladovali mimo jazierko, vykonajte dôkladne vyčistenie mäkkou kefou a vodou, skontrolujte ho na poškodenie a uložte ho ponorený alebo naplnený vodou. Vidlicu prívodného vedenia neponárajte do vody!

Odstráňte poruchu

Porucha	Príčina	Náprava
Čerpadlo sa nerozbehne	Chýba sietové napätie	Skontrolujte sietové napätie
	Chýba riadiace napätie (iba pri voliteľnom externom riadení)	Skontrolujte spojenie so sietou OASE Eco Control alebo OASE Control; príp. pro-stredníctvom nich zapnite čerpadlo
	Prívodné vedenia sú zalomené	Prívodné vedenia uložte nezalomené
	Prívodné vedenia sú upchaté	Prívodné vedenia skontrolujte/vyčistite
	Obežná jednotka je zabloko-vaná	Odstráňte upchaté miesta, skontrolujte, či obežná jednotka pracuje ľahko
Čerpadlo nečerpáDopravované množstvo nie je dostatočné	Teleso filtra je upchaté	Vyčistite kryty filtra
	Príliš veľké straty v prívodných vedeniach	Hadice skráťte na potrebné minimum, od-stráňte nepotrebné spojovacie diely, pou-žite väčšie priemery hadíc
	Obežná jednotka má ťažký chod	Skontrolujte ľahkost chodu jednotky obež-ného kolesa
Čerpadlo sa po krátkom chode vypne	Voda je silne znečistená	Vyčistite čerpadlo
	Obežná jednotka je zabloko-vaná	Odstráňte upchaté miesta, skontrolujte, či obežná jednotka pracuje ľahko
	Čerpadlo bežalo na sucho	Skontrolujte/vyčistite prívodné vedenia, zväčšite výšku ponorenia (min. 10cm pod hladinou vody)
	Teplota vody je príliš vysoká	Dodržte maximálnu prípustnúteplotu vody. (→ Technické údaje)

Technické údaje

Údaje o prístroji

Opis
AquaMax Eco Expert

			21000	26000	36000	44000
Napájacie napätie		V AC 220 ... 240
Sietová frekvencia		Hz	50/60	50/60	50/60	50/60
Max. príkon		W	350	440	540	700
Max. výkon čerpadla		l/h	21000	26000	36000	44000
Max. dopravná výška		m	8,0	8,5	9,0	9,5
Trieda krytia			IP68	IP68	IP68	IP68
Max. híbka ponorenia		m	4	4	4	4
Sacia strana	Závit		G2	G2	G212	G212
	Prípojka hadice	mm	50	50	63	63
Tlaková strana	Závit		G2	G2	G2	G2
	Prípojka hadice	mm	38, 50	38, 50	50	50
Max. veľkosť zrna, hrubé nečistoty		mm	11	11	11	11
Prívodná plocha filtra		cm^2	1060	1060	1120	1120
Teplota vody (montáž pod vodou)	V prevádzke	°C		(→Povolené hodnoty vody)
	Mimo prevádzky	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Okolitá teplota (mon-táž nasucho)	V prevádzke a kon-vekci	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	V prevádzke a chla-dení s nútenýmobehom	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Rozmery	DÍžka	mm	490	490	540	540
	Šírka	mm	240	240	250	250
	Výška	mm	210	210	220	220
DÍžka prípojného kábla		m	10	10	10	10
Hmotnosť		kg	12,0	12,0	14,9	14,9

Povolené hodnoty vody

Typ		DÍžka kábla	Bazénová voda	Slaná voda
Hodnota pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Tvrdost	DH	8 ... 15	8 ... 15	20 ... 30
Volný chlor	mg/l	<0,3	<0,6	<0,3
Obsah chloridu	mg/l	<250	<250	<22000
Obsah soli	%	<0,4	<0,4	<4
Celková sušina	mg/l	<50	<50	<50
Teplota	°C	+4 ... +35	+4 ... +30	+4 ... +28

Súčasti podliehajúce opotrebeniu

• Obežná jednotka
• Ložisko v bloku motora

Likvidácia

UPOZORNENIE

Tento prístroj sa nesmie likvidovať spolu s domovým odpadom.

Prístroj zlikvidujte prostredníctvom určeného systému na spätný odber.
▶ V prípade otázok sa obráťte na miestnu spoločnosť pre likvidáciu odpadu. Tá vám poskytne informácie o správnom zneškodnení prístroja.
- Prístroj znefunkčnite prerezaním kábla.
