MANUAL DE UTILIZARE AquaMax Eco Expert 26000 OASE

RO Instructiuni de folosință

▶ Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt supravegheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles pericolele implicate. Copiii nu au voie să se joace cu aparatul. Este interzisă curățarea și întreținerea curentă de către copii fără supraveghere.

Indicații de securitate

Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat.
• Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dispozițiile regionale și naționale.
  — Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.
• Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.
• Conectați aparatul numai la o priză instalată corect.
• Asigurați-vă de securizarea aparatului cu un dispozitiv de protecție împotriva curenților vagabonzi (RCD) și împotriva curenților vagabonzi măsurați de maxim 30 mA.
• Cablurile prelungitoare și distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protectție împotriva stropilor de apă).
• Protejati stecărele și conectorii liberi împotriva umidității.

Functionare sigură

• Nu utilizati aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.
• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
• Unitatea de functionare din aparat conține un magnet cu un câmp magnetic intens, care poate influența stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstrați o distanță de cel puțin 0,2 m între implant și magnet.
• Nu transportați sau trageți aparatul de cablul de alimentare.
• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
• Nu efectuați niciodată modificări tehnice ale aparatului.
• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
• Utilizați numai piese de schimb și accesorii originale.
• În caz de probleme, contactați serviciului autorizat pentru clienti sau OASE.

Utilizarea în conformitate cu destinația

Utilizați produsul descris în acest manual doar după cum urmează:

• Pentru pomparea apei obișnuite pentru sisteme de filtrare, sisteme cascadă și sisteme pârâu.
• Cu respectarea datelor tehnice. (→ Date tehnice)
• Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei)

Pentru aparat sunt valabile următoarele restrictii:

• A nu se utiliza în iazuri tip piscină!
• Nu este admisă în nicio situație acționarea cu alte lichide cu excepția apei.
• Nu se va utiliza niciodată fără debit de apă.
• NU utilizati în combinație cu substanțe chimice, alimente, substanțe ușor inflamabile sau explozive
• A nu se racorda la sursa casnică de alimentare cu apă.
• Nu utilizati în scopuri profesionale sau industriale.
• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.

Descrierea produsului

Vedere de ansamblu

4× 1 IN 2 3 Out 4 5 6 7 IN 8 Ø 50 mm Ø 38 mm 9 10 AquaMax Eco Expert 21000, 26000: Ø 50 mm 36000, 44000: Ø 63 mm

AMX0156

1 Intrare (partea de aspirare)

• Cu colivie cu filtru (3) în cazul instalării imersate.
• Cu conectorul de furtun (8) la instalare uscată.

2 leşire (partea de presiune)

• Conexiunea returului la iaz (de exemplu prin intermediul unei albii de pârâias).
• leşirea poate fi orientată în sus prin reconfigurare.

3 Colivie cu filtru

4 Picion de susținere

- Cu găuri de montaj pentru instalare fixă pe sol dacă este necesar.

5 Cablu de retea

• Sursa de alimentare a pompei

6 Seasonal Flow Control (SFC) cuplare/decuplare.

- Functia SFC optimizează turația pompei și, astfel, cantitatea de apă și înălțimea de pompare în funcție de temperatura apei.

7 Conexiune comandă

• Folosiți unitatea de comandă pentru reglarea puterii pompei.
• În lipsa unității de comandă pompa pornită funcționează în mod continuu la putere maximă.

8 Pâlnie furtun ∅ 50 mm

9 Pâlnie furtun ∅38 mm

- Alternativă pentru ieşire AquaMax Eco Expert 21000 și 26000.

10 Cleme pentru fixarea furtunurilor la duzele de furtun.

Simbolurile de pe aparat

Aparatul este etanşat împotriva prafului și a apei până la 4 m.

Posibile pericole pentru persoane cu stimulatoare cardiace.

Protejați aparatul împotriva razelordirecte ale soarelui.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.

- Varianta (a): Instalare pompă imersată

— Pompa este poziționată în iaz, resp. bazin.

— Pomparea apei prin colivia cu filtru.

- Varianta (b): Instalarea pe uscat a pompei

- Pompa se montează fără colivie cu filtru în afara iazului, resp. bazinului dar sub nivelul apei.

- Pomparea apei prin intermediul unui filtru satelit sau skimmer.

Seasonal Flow Control (SFC)

Folosiți funcția SFC pentru ajustarea smart a cantității de apă sau a înălțimii de transportare, în funcție de temperatura apei. Astfel puterea pompei se adaptează la ecologia iazului respectiv pe tot parcursul anului și susține biologia iazului prin circulația apei în funcție de temperatură (regimul de funcționare larnă, Tranziție și Vară).

- Dacă SFC este activat pompa deosebește ...

• regimul larnă (temperatura apei mai mică de +10°C)
• regimul Tranzitie (temperatura apei între +10 ... +17°C)
• regimul Vară (temperatura apei mai mare de +17°C)

Pentru vizualizarea liniilor caracteristice vă rugăm accesati sectiunea de produse „Pompe de iaz” de pe pagina web www.oase.com

• Activați funcția SFC doar după scufundarea aparatului!
• În cazul utilizării unui separator sau a unui filtru satelit recomandăm dezactivarea funcției SFC, în funcție de instalația folosită.
• În momentul livrării aparatului funcția SFC este oprită.

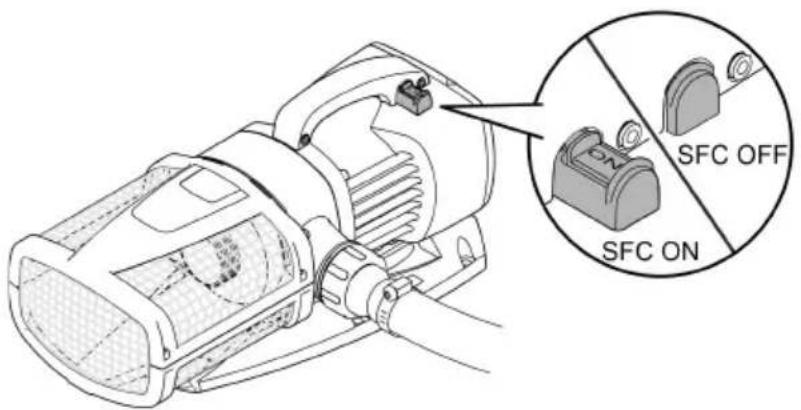

Conectarea/deconectarea

SFC OFF SFC ON

AMX0024

Amplasarea și racordarea

Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă).

Utilizarea pompei este admisă numai prin respectarea valorilor date ale apei. (→ Valori permise ale apei)

- Apa de piscină sau apa sărată pot influența negativ echipamentul optic al aparatului. Aceste influențe negative sunt excluse din condițiile de garanție pentru produs.

AVERTIZARE

Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor electrice defecte ale aparatului, apa se află sub tensiune electrică periculoasă.

▶ Utilizați aparatul numai dacă în apă nu se află nicio persoană.

ATENTIE

Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atingeti ștuțurile.

Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat!

▶ Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză.
În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conectate furtunuri, asigurați ștuțurile cu o protecție împotriva atingerii. Protecția împotriva atingerii este disponibilă ca accesoriu.

① Evitați expunerea la lumina soarelui pe termen lung a componentelor aparatului, în caz contrar survine pericolul deteriorării aparatului. Utilizați un capac de protecție dacă este necesar.

Rotirea carcasei pompei

leşirea pompei poate fi orientată astfel:

• orizontal, spre dreapta (standard).
• vertical, în sus (necesită modificare).
- horizontal, spre dreapta (standard). - vertical, în sus (necesită modificare).

1. 2. 4×5 2×5 3. 4. 4×5 5. 6. 4×5

AMX0023

Conectarea sistemului de comandă

Pompa poate fi utilizată cu sau fără unitate de comandă.

• Folosiți unitatea de comandă pentru reglarea puterii pompei.
• În lipsa unității de comandă pompa pornită funcționează în mod continuu la putere maximă.

Unitățile de comandă compatibile (accesoriu):

• Eco Control
  Unitate de comandă smart pentru pompă.

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Folosiți aplicația „OASE Control” pentru operarea a maxim 10 aparate OASE dotate cu sisteme de control (pompe, filtre, lumini).

Pentru mai multe informații vă rugăm consultați secțiunea „Operarea smart a aparatelor și a luminilor” de pe pagina web www.oase.com.

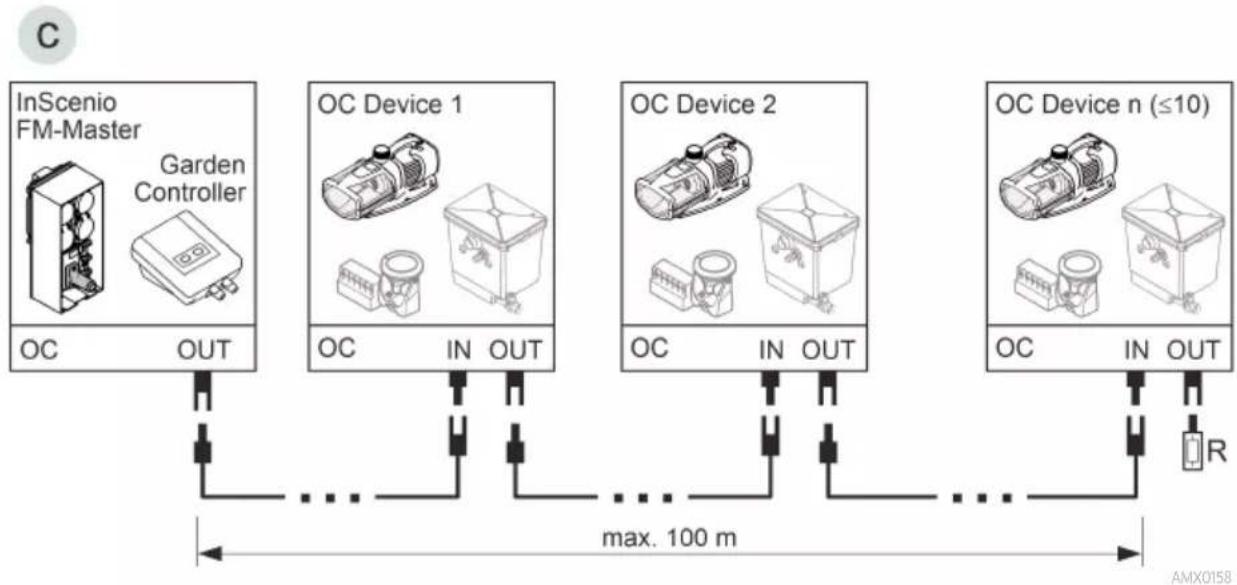

a Eco Control AquaMax Eco Expert OUT max. 10 m b InScenio FM-Master Garden Controller OC OUT max. 100 m AquaMax Eco Expert OC IN OUT R

- Asigurați-vă de faptul că la o rețea OASE Control (varianta B, C) este racordată o rezistență de capăt R. Aceasta este inclusă în pachetul de livrare InSenio FM-Master sau Garden Controller.

max. 2.0 Nm (max. 18 lb-in) 1. 2.

PLX0004

INDICATIE

Aparatul se deteriorează dacă pătrunde apă în conectorul cu ștecher.

▶ Racordati racordul tip stecher sau montați capacul de protectie.
- Asigurați-vă de starea curată și de fixarea corespunzătoare a garniturii de etanșare din cau-ciuc.
Înlocuiti garnitura de etanşare din cauciuc deteriorată. În cazul slăbirii racordului tip ștecher înlocuiti garniturile de etanşare din cauciuc mai vechi (> 2 ani).
▶ Fixați racordul tip stecher sau capacul de protectie întotdeauna cu ambele şuruburi.

Amplasare aparat imersat

Conectare

N Out

AMX002

Nu introduceti încă stecherul în priză!

Montare

• Amplasați pompa orizontal pe o fundație solidă.
• Asigurati pompei o poziție stabilă.
• Recomandăm ca, în caz de apă cu conținut de nămol sau de impurități montați pompa și componentele racordate la partea de aspirație (separator, filtru satelit, rigola inferioară) pe un support de pe podea. Astfel scade cantitatea de particule aspirate, ceea ce facilitează creșterea duratei de viață a aparatului.
• Acționați pompa doar dacă aceasta este acoperită cu minim 10 cm de apă. În caz contrar, pompa poate aspira aer.

≥ 2 m

RO

AMX0160

Cu ajutorul corzii de tragere, pompa poate fi trasă afară din apă cu ușurință.

- Trageți coarda de tragere prin orificiile rotunde ale carcasei inferioare a filtrului și înno-dați-o.

Amplasați aparatul pe o suprafață uscată

Conectare

• Furtunurile sau țevile pot fi conectate la orificiile de intrare (IN) și la orificiile de ieșire (OUT).
• Racordurile pentru furtunuri sunt incluse în pachetul de livrare. Montarea acestora este des- crisă mai jos.
• Pompa permite trecerea de particule de maxim 11 mm. În caz de particule mai mari pompa se blochează. Recomandăm montarea unui filtru sau a unui separator în partea de aspirare.

4x IN Out

Nu introduceti încă stecherul în priză!

Montare

• Amplasați pompa orizontal pe o fundație solidă.
• Asigurați pompei o poziție stabilă.
• Evitați expunerea pompei la lumina directă a soarelui.
• Asigurați ventilarea corespunzătoare a locului de montare, în scopul prevenirii supraîncălzirii pompei.

≥2 m

AMX0161

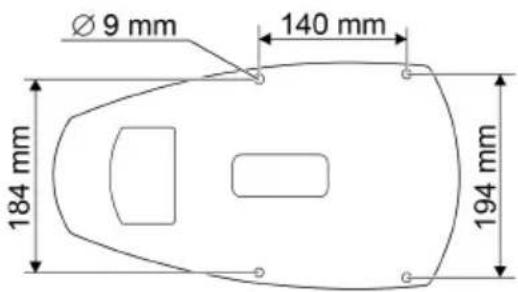

Pentru stabilitate, puteți fixa aparatul cu şuruburi pe un suport adecvat.

AquaMax Eco Expert 21000, 26000

Ø 9 mm 140 mm 184 mm 194 mm

AquaMax Eco Expert 36000, 44000

Ø 9 mm 170 mm 184 mm 194 mm

AMX0162

RO

Punerea în funcțiune

INDICATIE

Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile.

▶ Nu conectați aparatul la o alimentare cu curent cu intensitate reglabilă.

INDICATIE

Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei.

▶ Actionați pompa numai atunci când este complet scufundată în apă sau amorsată.

Activare / dezactivare

• Pornire: Introduceți ștecherul în priză.
  — Aparatul este gata de utilizare după o scurtă etapă de pornire.
• Dezactivare: Scoateți stecărul din priză.

În cazul punerii în funcțiune și ulterior în regimul de funcționează pompa rulează automat un autotest preprogramat la fiecare 20 ... 40 de minute (Environmental Function Control (EFC)) (Controlul funcției de mediu (EFC).. Pompa recunoaște dacă este în starea de funcționare uscată/blocare sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defectiune, întrerupeți alimentarea cu tensiune electrică și „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcțiune.

Curățarea și întreținerea

ATENTIE

Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamentului pot decupla și recupla autonom echipamentul.

Înainte de a lucra la aparat scoateți fișa de alimentare din priză.

INDICATIE

Nu utilizați agenti de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul înconjurător

▶ Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur-dărie persistentă, utilizați agenții de curățare recomandați.

Dezasamblarea aparatului

• Trageți stecherul de rețea și îndepărtați toate conexiunile.

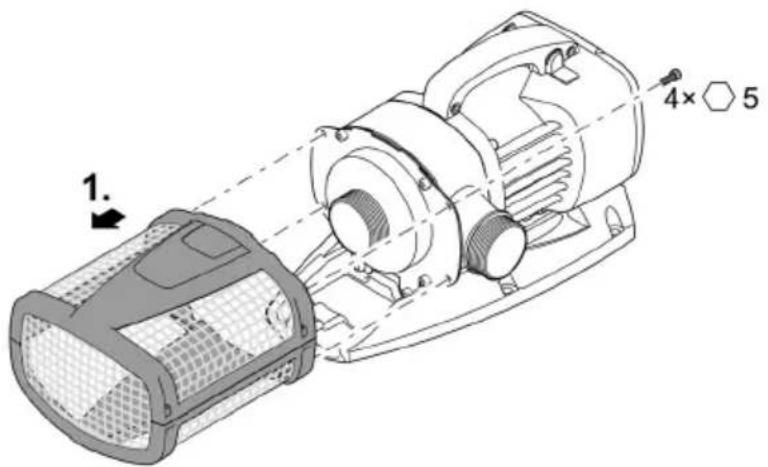

• Demontați aparatul așa cum se indică în figură.ță.

i Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. — La pompă, curățați în special unitatea de funcționare și carcasa pompei.

• Agenti de curățare recomandați în cazul depunerilor de calcar persistente:
  — Detergent pentru pompe PumpClean de la OASE.
• Detergent casnic fără oțet și clor.
• După curățare clătiți temeinic toate piesele cu apă curată.

Curățați/ înlocuiti unitatea de funcționare

INDICATIE

Unitatea de funcționare este ghidată în blocul motor printr-un lagăr. Acest lagăr este piesă de uzură și trebuie să fie schimbat concomitent cu unitatea de funcționare.

▶ Schimbarea lagărului necesită cunoștințe și scule speciale. Dispuneți schimbarea lagărului de către reprezentantul comercial OASE sau trimiteți pompa la firma OASE.

INDICATIE

Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex. așchii de fier). Rămânerea de particule poate provoca deteriorări ireparabile la unitatea de funcți- onare și la motor.

Înainte de montare, curățați cu atenție unitatea de funcționare de particulele prinse.

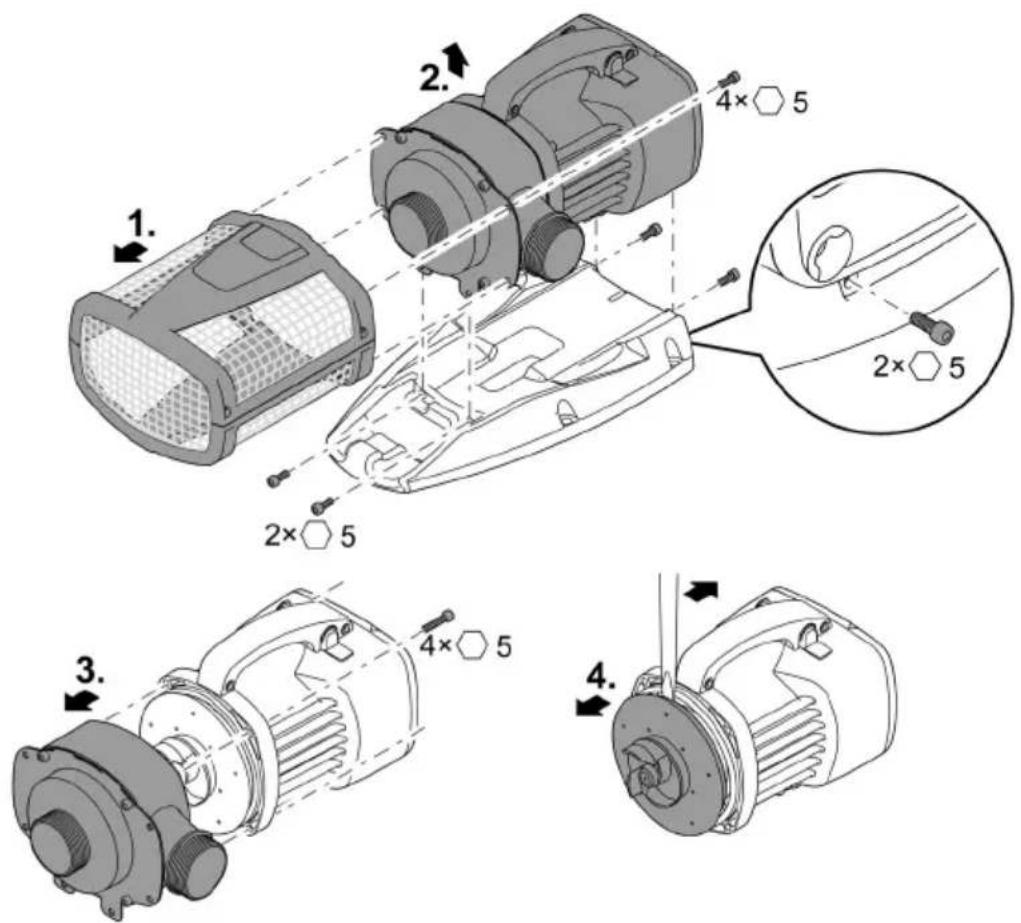

• Dezasamblau blocul motor precum indicat pe figură.
• Curățați componentele cu o perie, sub jet de apă curată.
• Verificați toate piesele să nu prezinte deteriorări. Înlocuiti piesele deteriorate sau uzate.
• Pentru montarea blocului motor implementați instrucțiunile în ordine inversă.

1. 2. 4×5 2×5 3. 4×5 4.

Depozitare/depozitare pe timp de iarnă

Aparatul este rezistent la îngheț până la minus 20 °C. Dacă depozitați aparatul în afara iazului, efectuați o curățare amănunțită cu o perie moale și apă, verificați să nu existe deteriorări și depozitați-l imersat sau plin cu apă. Nu introduceți în apă fișa de alimentare!

Resetarea defectiunii

Defecțiune	Cauză	Remediere
Pompa nu pornește	Tensiunea de rețea lipsește	Verificați tensiunea de rețea
	Lipsa tensiunii de comandă (doar în cazul unităților de co-mandă externe)	Verificați racordarea la OASE Eco Control sau la rețeaua OASE Control; folosiți pen-tru pornirea pompei, dacă este cazul
	Conducte îndoite	Plasați conductele fără îndoituri
	Circuitul de alimentare colma-tat	Verificați/curățați conductele
	Rotorul este blocat	Eliminați blocajul, verificați rotorul să se poată roti ușor
Pompa nu transportă Cantitate purjată insuficientă	Carcasa filtrului înfundată	Curățați capacul filtrului
	Pierderi prea mari în conductele de aspirație	Scurtați furtunurile la minimul necesar, în-depărtați racordurile inutile și utilizați fur-tunuri cu diametre mai mari.
	Rotorul funcționează cu dificul-tate	Verificați funcționarea mecanică ușoară a rotorului
Pompa se deconectează după un timp scurt de funcționare	Apa foarte murdară	Curățați pompa
	Rotorul este blocat	Eliminați blocajul, verificați rotorul să se poată roti ușor
	Pompa a funcționat uscat	Verificați/curățați conductele de alimen-tare, creșteți adâncimea de scufundare (min. 10 cm sub suprafața apei).
	Temperatura apei prea ridicată	Respectați temperatura admisibilă ma-ximă a apei. (→ Date tehnice)

RO

Date tehnice

Date despre dispozitiv

Descriere			AquaMax Eco Expert
			21000	26000	36000	44000
Tensiune de conexiune		V c.a. 220 ... 240
Frecvența rețelei		Hz	50/60	50/60	50/60	50/60
Consum max. de energie		W	350	440	540	700
Debitul max. de pompare		l/h	21000	26000	36000	44000
Înălțime max. de pompare		m	8,0	8,5	9,0	9,5
Clasă protectție			IP68	IP68	IP68	IP68
Adâncimea max. de scufundare		m	4	4	4	4
Parte de aspirație	Filet		G2	G2	G2 12	G2 12
	Racord furtun	mm	50	50	63	63
Parte de presiune	Filet		G2	G2	G2	G2
	Racord furtun	mm	38, 50	38, 50	50	50
Dimensiunemaximă a granulației murdăriei grosiere		mm	11	11	11	11
Suprafață de admisie a filtrului		cm ^2	1060	1060	1120	1120
Temperatura apei (instalare prin imersie)	În funcțiune	°C		(→Valori permise ale apei)
	Scos din funcțiune	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura ambi-antă (instalare pe us-cat)	În funcționare și convectție	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	În funcțiune și ră-cire forțată	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Dimensiuni	Lungime	mm	490	490	540	540
	Lățime	mm	240	240	250	250
	Înălțime	mm	210	210	220	220
Lungimea cablului de racordare		m	10	10	10	10
Masa		kg	12,0	12,0	14,9	14,9

Valori permise ale apei

Tip		Apă proaspătă	Apă de piscină	Apă sărată
Valoare pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Duritate	DH	8 ...15	8 ...15	20 ...30
Clor liber	mg/l	<0,3	<0,6	<0,3
Conținut de cloruri	mg/l	<250	<250	<22000
Conținut de sare	%	<0,4	<0,4	<4
Total resturi uscate	mg/l	<50	<50	<50
Temperatură	°C	+4 ...+35	+4 ...+30	+4 ...+28

Consumabile

• Unitate de functionare
• Lagăr în blocul motor

Îndepărtarea deșeurilor

INDICATIE

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin sectionarea cablurilor.

ПРЕДУПРЕЖДЕНИЕ
