HASZNÁLATI ÚTMUTATÓ AquaMax Eco Expert 26000 OASE

HU Használati útmutató

▶ Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz-szes elektromos készüléket. Ellenkező esetben áramütés okozta halá-los vagy súlyos sérülések veszélye áll fenn.
A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha felügyelet alatt állnak, vagy a készülék biztonságos használata vonatkozásában eligazításban részesültek, és megértették az ebböl eredő veszélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.

HU

Biztonsági útmutatások

Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere-lést csak villamossági szakember végezheti.
• A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismern a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előírásokat és rendelkezéseket.
  — Kérdések és problémák esetén forduljon villamossági szakemberhez.
• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.
• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.
• A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel (RCD) kell ellátni.
• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).
• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől.

Biztonságos működés

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.
• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóvezetéket nem lehet kicserélni.
• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.
• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!
• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.
• Soha ne végezzen műszaki változtatásokat a készüléken.
• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.
• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.

Rendeltetésszerű használat

A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrendszerekhez.
• A műszaki adatok betartása mellett. (→ Műszaki adatok)
• A vízre vonatkozó értékek betartása mellett. (→ Megengedett értékek a vízre vonatkozóan)

A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.
• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.
• Soha nem szabad vízátfolyás nélkül működtetni.
• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.
• Ne csatlakoztassa a házi vízellátásra.
• Nem szabad kisipari- vagy ipari célokra használni.
• Az EMC (elektromágneses összeférhetőségre vonatkozó) irányelv alapján a készülék A osztályú. A készülék lakókörnyezetben rádióhullámok interferenciáját okozhatja. A felhasználó kötelessége megtenni a megfelelő intézkedéseket.

HU

Termékleírás Áttekintés

4x 1 IN 2 Out 3 4 5 6 7 OUT Ø 50 mm Ø 38 mm 8 9 10 AquaMax Eco Expert 21000, 26000: Ø 50 mm 36000, 44000: Ø 63 mm

AMX0156

1 Bemenet (szívóoldal)

• Szürökosárral (3) víz alá merített felállítás esetén.
• Tömlővéggel (8) száraz felállítás esetén.

2 Kimenet (nyomóoldal)

• A tóba visszatérő ágat bekötése (pl. egy patakon keresztül).
• A kimenet egy átalakítással felfelé irányítható.

3 Szürökosár

4 Lábazat

- Szerelőfuratokkal a padlóra történő állandó felszereléshez, ha szükséges.

5 Hálózati kábel

• A szivattyú áramellátása

6 Seasonal Flow Control (SFC) be-/kikapcsolása.

- Az SFC funkció a vízhőmérséklet függvényében optimalizálja a szivattyú fordulatszámát, és ezáltal a vízmennyiséget és a szállítómagasságot.

7 Vezérlés csatlakozója

• Vezérlővel szabályozható a szivattyú teljesítménye.
• Vezérlő nélkül a bekapcsolt szivattyú folyamatosan maximális teljesítménnyel üzemel.

8 Tömlövég ∅ 50 mm

9 Tömlövég ∅ 38 mm

- Alternativ megoldás az AquaMax Eco Expert 21000 és 26000 kivezetéséhez.

10 Tömlőbilincsek a tömlők tömlővégekre való rögzítéséhez.

A készülék szimbólumai

A készülék porálló, és 4 méterig vízálló.

A készülék veszélyes lehet szívritmusszabályozóval rendelkező személyekre.

Óvja a készüléket a közvetlen napfénytöl.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.

Telepítési változatok

• (a) jelü változat: A szivattyú felállítása vízbe merítve

— A szivattyú a tóban, ill. a medencében van elhelyezve.

– Vízszállítás a szűrőkosáron keresztül.

• (b) jelü változat: A szivattyú felállítása szárazon

— A szivattyú a szűrőkosár nélkül a tavon, ill. a medencén kívül, de a vízszint alatt van elhe- lyezve.

- A készülék különálló szűrön vagy szkimmeren keresztül szállítja a vizet.

Seasonal Flow Control (SFC)

Az SFC funkció a vízhőmérséklet alapján intelligens módon szabályozza a vízmennyiséget, ill. a szállítási magasságot. Ezáltal a szivattyú teljesítménye egész évben alkalmazkodik a tó minden-kori ökológiájához, és a hőmérséklettől függő vízkeringetéssel támogatja a tó biológiáját (téli, átmeneti és nyári üzemmód).

- Aktivált SFC funkció esetén a szivattyú dönt a következő üzemmódok között ...

— téli üzemmód (a víz hőmérséklete alacsonyabb +10 °C-nál)
- átmeneti üzemmód (a víz hömérséklete +10 ... +17 °C)
- nyári üzemmód (a víz hömérséklete magasabb +17 °C-nál)

A mindenkori jelleggörbék a www.oase.com címen a "Tószivattyúk" termékrészen találhatók.

• Az SFC funkciót csak vízbe merített felállítás esetén szabad aktiválni!
• Szkimmer vagy különálló szűrő alkalmazása esetén a berendezéstől függően ajánlatos lehet kikapcsolni az SFC funkciót.
• Kiszállításkor az SFC funkció ki van kapcsolva.

Bekapcsolás / kikapcsolás

SFC OFF SFC ON

AMX0024

Felállítás és csatlakoztatás

A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető.

A szivattyú használata csak a vízre vonatkozó értékek betartása mellett megengedett.

(→ Megengedett értékek a vízre vonatkozóan)

- A medencevíz vagy a sós víz károsíthatja a készülék optikáját. A garancia nem vonatkozik ezekre a károkra.

FIGYELMEZTETÉS

Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetése- kor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül.

▶ A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben.

VIGYÁZAT

Forgó alkatrészek a szívócsatlakozó és a nyomócsatlakozó területén. Sérülésveszély a csatlakozócsonkba benyúlás esetén.

Különösen vegye figyelembe a következőket: A túlterhelés miatt leállított készülék váratlanul elindulhat!

▶ Ne nyúljon be a szívócsatlakozó vagy a nyomócsatlakozó nyílásába, ha a hálózati csatlakozó-dugasz be van dugva.
Ha a csatlakozócsonkok működés közben szabadon hozzáférhetők, pl. ha nincsenek tömlők csatlakoztatva, akkor biztosítsa a csonkokat érintésvédelemmel. Az érintés elleni védelem tartozékként kapható.

A készülékek semmilyen komponensét nem szabad hosszabb ideig közvetlen napsugárzásnak kitenni, mivel ez károsodáshoz vezethet. Szükség esetén használjon védőburkolatot.

A szivattyúház elforgatása

A szivattyú kimeneti nyílása a következőképpen állítható be:

• vízszintes, jobbra mutató (standard).
- függőleges, felfelé mutató (átalakítás szükséges).
- vízszintes, jobbra mutató (standard). - függőleges, felfelé mutató (átalakítás szükséges).

1. 2. 4×5 2×5 3. 4. 4×5 5. 6. 4×5

AMX0023

A vezérlés csatlakoztatása

A szivattyú vezérlővel és anélkül is üzemeltethető.

• A vezérlővel szabályozható a szivattyú teljesítménye.
• A vezérlő nélkül a bekapcsolt szivattyú folyamatosan maximális teljesítménnyel üzemel.

Kompatibilis vezérlők (tartozék):

• Eco Control
  Intelligens vezérlő egy szivattyúhoz.

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

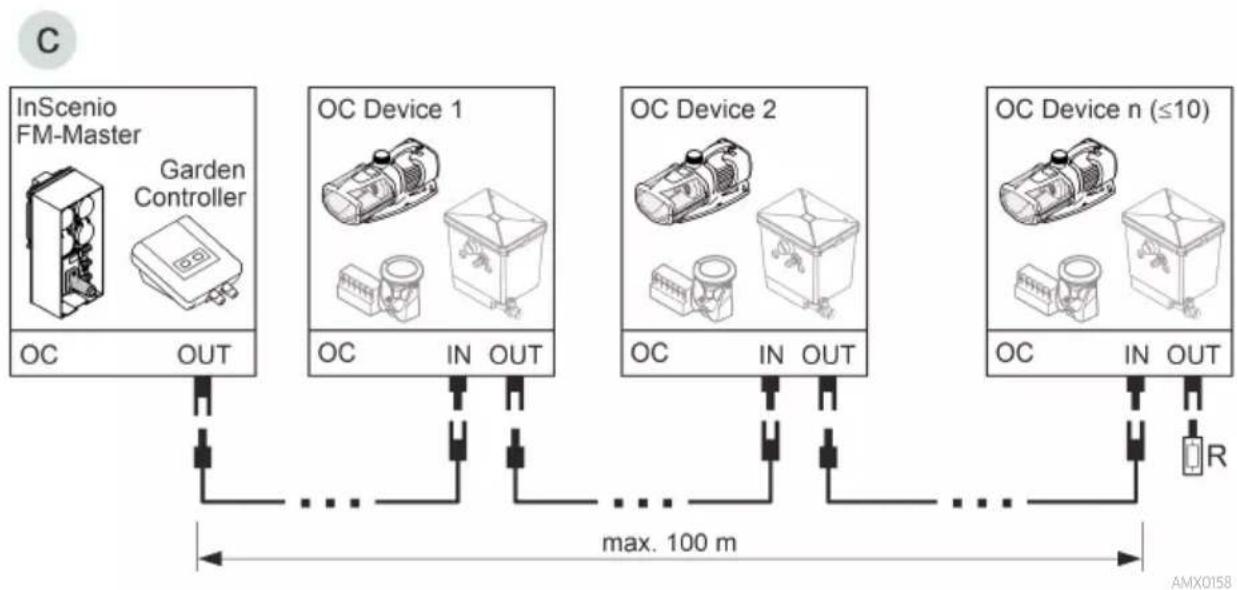

Legfeljebb 10 OASE Control-képes készülék (szivattyúk, szűrők, lámpák) vezérelhetők az "OASE Control" alkalmazáson keresztül.

Erre vonatkozó információk z www.oase.com címen érhetők el az „Intelligens kerti vezérlő és világítás” rész alatt.

HU

- Az OASE Control hálózatot (b, c változat) az R lezáráó ellenállással kell lezární. Ezt az InSenio FM-Master vagy a Garden Controller szállítási terjedelme tartalmazza.

1. max. 2.0 Nm (max. 18 lb-in) 2. ×

PLX0004

TUDNIVALÓ:

A készülék tönkremegy, ha víz jut be a dugós csatlakozókba.

▶ Csatlakoztassa a dugaszolható csatlakozót vagy helyezze fel a védősapkát.
▶ A gumitömítésnek tisztának kell lennie és pontosan kell illeszkednie.
▶ A sérült gumitömítést ki kell cserélni. Ha a dugaszolható csatlakozót oldják, akkor a gumitömítést ki kell cserélni, ha régebbi (több mint 2 éves).
▶ Mindig mindkét csavarral biztosítsa a dugaszolható csatlakozót vagy a védősapkát.

A készülék felállítása vízbe merítve

Csatlakoztatás

N Out

AMX002

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!

Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.
  • Gondoskodjon a szivattyú stabil helyzetéről.
• Azt javasoljuk, hogy eliszaposodott, ill. elszennyeződött víz esetén a szivattyút, ill. a szívóoldalon csatlakoztatott egységeket (szkimmert, különálló szűrőt, padlólefolyót stb.) magasabban állítsa fel a talaj felett. Ezáltal lecsökken a részecskék felszívása, ami megnöveli a járóegység élettartamát.
• Csak akkor üzemeltesse a szivattyút, ha legalább 10 cm víz fedi. Ellenkező esetben levegő szívhat be.

≥ 2 m

AMX0160

i A szivattyút a húzózsinór segítségével egyszerűen kihúzhatja a vízből.

– Húzza át a húzózsinórt a szűrő alsó részén található kerek nyílásokon keresztül, és csomózza meg.

A készülék száraz felállítása

Csatlakoztatás

• A bemenetre (IN) és a kimenetre (OUT) tömlöket vagy csöveket lehet csatlakoztatni.
• A tömlőkhöz való csatlakozókat a csomag tartalmazza. Ezek felszerelése a következőkben van ismertetve.
• A szivattyú legfeljebb 11 mm-es részecskéket képes átvezetni. Nagyobb részecskék esetén a szivattyú megakad. Azt javasoljuk, hogy szívóoldalon szereljen fel szkimmert vagy különálló szürót.

4x IN Out

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!

Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.
• Gondoskodjon a szivattyú stabil helyzetéről.
• A szivattyút nem szabad közvetlen napfénynek kitenni.
• A felállítási helynek kellő mértékű szellőzéssel kell rendelkeznie, hogy a szivattyú ne hevüljön túl.

≥2 m

AMX0161

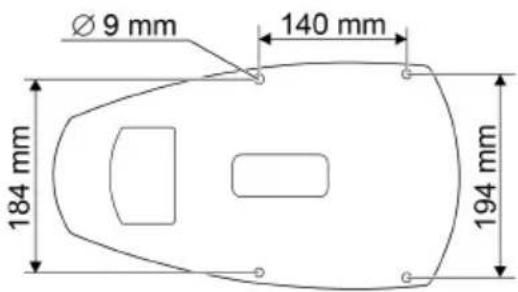

A stabil álláshoz a készüléket egy megfelelő talapzathoz csavarozhatja.

AquaMax Eco Expert 21000, 26000

Ø 9 mm 140 mm 184 mm 194 mm

AquaMax Eco Expert 36000, 44000

Ø 9 mm 170 mm 184 mm 194 mm

AMX0162

Üzembe helyezés

TUDNIVALÓ:

A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartalmaz.

- Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni.

TUDNIVALÓ:

A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú.

Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

• Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba.
  — A készülék csak rövid indítási fázist követően kapcsol be.
• Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból.

A szivattyú üzembe helyezéskor, majd üzemelés közben 20 ... 40 percentként előre beprogramozott öntesztet (Environmental Function Control (EFC)) hajt végre. Ekkor a szivattyú észleli, hogy szárazon fut vagy blokkolódott-e, illetve hogy vízbe van-e merítve. Szárazon futás/blokkolódás esetén a szivattyú kb. 60 – 120 másodperc elteltével automatikusan kikapcsol. Üzemzavar esetén szakítsa meg az áramellátást, „árassza el a szivattyút”, illetve távolítsa el az akadályt. Ezután újból üzembe helyezheti a készüléket.

Tisztítás és karbantartás

VIGYÁZAT

Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készüléket automatikusan kikapcsolni és újra bekapcsolni.

▶ A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt.

TUDNIVALÓ:

Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a házat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növényeknek és a környezetnek.

▶ A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék szétszerelése

• Húzza ki a hálózati csatlakozódugaszt és távolítsa el az összes csatlakozót.
• Szerelje szét a készüléket az ábrán látható módon.

A készülék tisztítása

i A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg.

- A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

- Ajánlott tisztítószerek makacs vízkövesedés esetén:

– OASE PumpClean szivattyútisztító.

- Ecet- és klórmentes háztartási tisztító.

- A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.

A járóegység tisztítása/cseréje

TUDNIVALÓ:

A járóegységet a motorblokkban csapágy vezeti meg. Ez a csapágy kopóalkatrész, és a járóegységgel együtt kell cserélni.

▶ A csapágy cseréjéhez speciális ismeretek és szerszámok szükségesek. Cseréltesse ki a csapágyat OASE-szakkereskedőjével, vagy küldje el a szivattyút az OASE-nak.

TUDNIVALÓ:

A járóegység erős mágnest tartalmaz, amely vonzza a mágneses részecskéket (pl. vasforgácsot). A járóegységen maradó részecskék helyrehozhatatlan károkat okozhatnak a járóegységen és a motorblokkon.

▶ A járóegység beszerelése előtt gondosan szabadítsa meg a rátapadt részecskéktől.

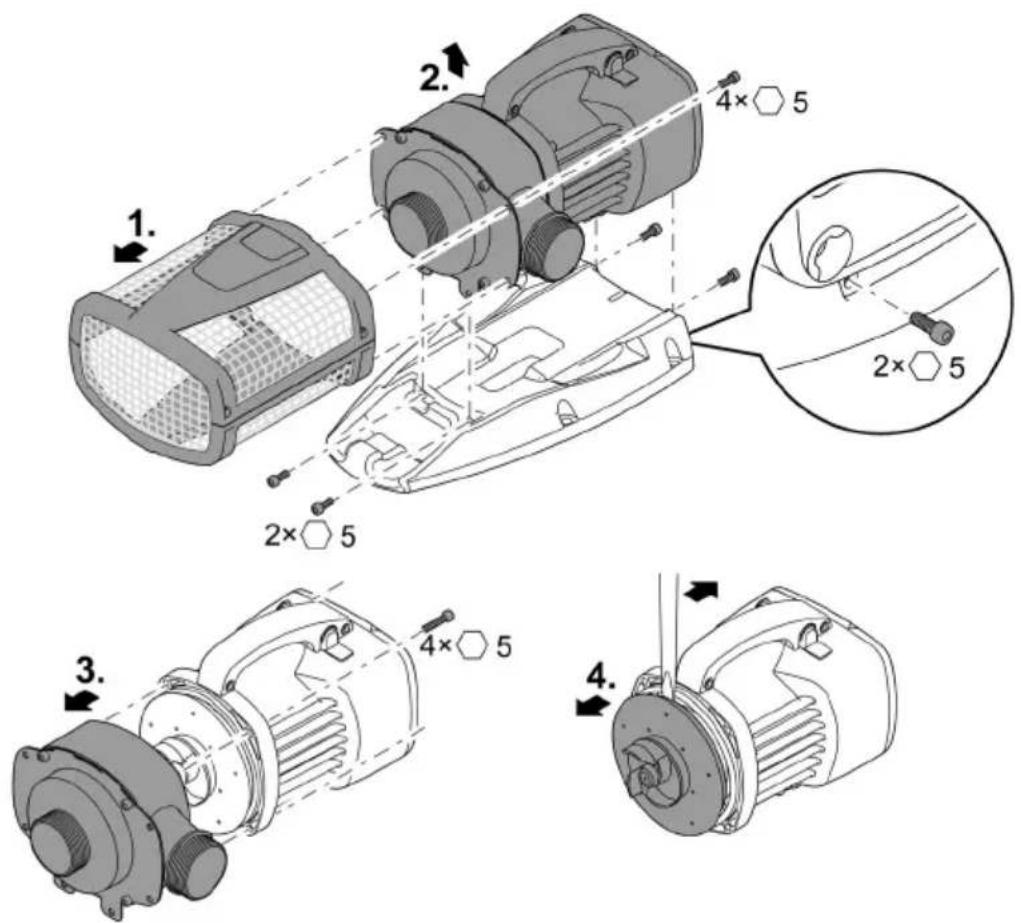

• Szerelje szét a motorblokkot az ábrán látható módon.
• Tiszta víz alatt tisztítsa meg az alkatrészeket kefével.
• Ellenőrizze az összes alkatrész sérülését. Cserélje ki a sérült vagy kopott alkatrészeket.
• Fordított sorrendben szerelje össze a motorblokkot.

1. 2. 4×5 2×5 3. 4×5 4.

AMX002€

Tárolás/Telelés

A készülék mínusz 20 °C-ig fagyálló. Ha a készüléket a tavon kívül tárolja, akkor tisztítsa meg alaposan puha kefével és vízzel, ellenőrizze, hogy nem sérült-e, és tárolja azt vízbe merítve vagy vízzel megtöltve. A hálózati csatlakozót nem szabad a vízbe meríteni!

Hibaelhárítás

Üzemzavar	Ok	Megoldás
A szivattyú nem indul el.	Hiányzik a hálózati feszültség.	Ellenőrizze a hálózati feszültséget.
	Hiányzik a vezérlőfeszültség (csak opcionális külső vezérlő esetében).	Ellenőrizze a kapcsolatot az OASE Eco Control vezérlő vagy az OASE Control há- lózat felé; adott esetben kapcsolja be a szivattyút ezen keresztül.
	A betápláló vezetékek megtör- tek.	Fektesse törésmentesen a betápláló veze- tékeket.
	El van tömődve a betápláló ve- zeték.	Ellenőrizze/ tisztítsa meg a betápláló ve- zetékeket.
	A járóegység blokkolva van.	Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár-e.
A szivattyú nem szállít. A szállított mennyiség nem ele- gendő.	A szűrőház eldugult.	Tisztítsa ki a szűrőtokokat.
	Túl nagy veszteség a betápláló- vezetékekben.	Vegye a tömlő hosszát a szükséges mini- mumra, távolítsa el a szükségtelen össze- kötő elemeket, használjon nagyobb töm- lőátmérőket.
	A járóegység nehezen forog.	Ellenőrizze, hogy a járóegység könnyen jár-e.
A szivattyú rövid működés után lekapcsol.	A víz nagyon elszennyeződött.	Tisztítsa ki a szivattyút.
	A járóegység blokkolva van.	Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár-e.
	A szivattyú kiszáradt.	Ellenőrizze/tisztítsa meg a betápláló veze- tékeket, növelje a bemerítési mélységet (legalább 10 cm-rel a vízfelszín alatt).
	A víz hőmérséklete túl magas.	Tartsa be a maximálisan megengedett víz- hőmérsékletet. (→Műszaki adatok)

Müszaki adatok

Készülékadatok

Leírás
AquaMax Eco Expert

			21000	26000	36000	44000
Csatlakoztatási feszültség		V AC 220 ... 240
Hálózati frekvencia		Hz	50/60	50/60	50/60	50/60
Max. teljesítményfelvétel		W	350	440	540	700
Max. szállítási teljesítmény		I/ó	21000	26000	36000	44000
Max. szállítási magasság		m	8,0	8,5	9,0	9,5
Védettségi fokozat			IP68	IP68	IP68	IP68
Max. merülési mélység		m	4	4	4	4
Szívóoldal	Menet		G2	G2	G212	G212
	Tömlőcsatlakozó	mm	50	50	63	63
Nyomóoldal	Menet		G2	G2	G2	G2
	Tömlőcsatlakozó	mm	38, 50	38, 50	50	50
Max. szemcseméret, durva szennyeződés		mm	11	11	11	11
Szűrő beömlési felület		cm^2	1060	1060	1120	1120
Vízhőmérséklet (felál-lítás a víz alá merítve)	Üzem közben	°C	(→Megengedett értékek a vízre vonatkozóan)
	Üzemen kívül	°C	-20 ... +35	-20 ... +35	-20 ... +35	-20 ... +35
Környezeti hőmérsék-let (száraz felállítás)	Üzem közben és konvekció esetén	°C	-20 ... +30	-20 ... +30	-20 ... +30	-20 ... +30
	Üzem közben és kényszerhűtés ese-tén	°C	-20 ... +40	-20 ... +40	-20 ... +40	-20 ... +40
Méretek	Hossz	mm	490	490	540	540
	Szélesség	mm	240	240	250	250
	Magasság	mm	210	210	220	220
Csatlakozó kábel hossza		m	10	10	10	10
Súly		kg	12,0	12,0	14,9	14,9

Megengedett értékek a vízre vonatkozóan

Típus		Friss víz	Medencevíz	Sós víz
ph-érték		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Keménység	DH	8 ... 15	8 ... 15	20 ... 30
Szabad klór	mg/l	<0,3	<0,6	<0,3
Klorid tartalom	mg/l	<250	<250	<22000
Sótartalom	%	<0,4	<0,4	<4
Teljes visszamaradó száraz-anyag	mg/l	<50	<50	<50
Hőmérséklet	°C	+4 ... +35	+4 ... +30	+4 ... +28

Kopóalkatrészek

• Járóegység
  • Csapágy a motorblokkban

Megsemmisítés

TUDNIVALÓ:

A készüléket nem szabad háztartási hulladékként ártalmatlanítani.

▶ A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra.
▶ Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról.
▶ A kábel levágásával tegye használhatatlanná a készüléket.

OSTRZEŻENIE
