用户手册 ID:Core Stereo 20 V2 BLACKSTAR

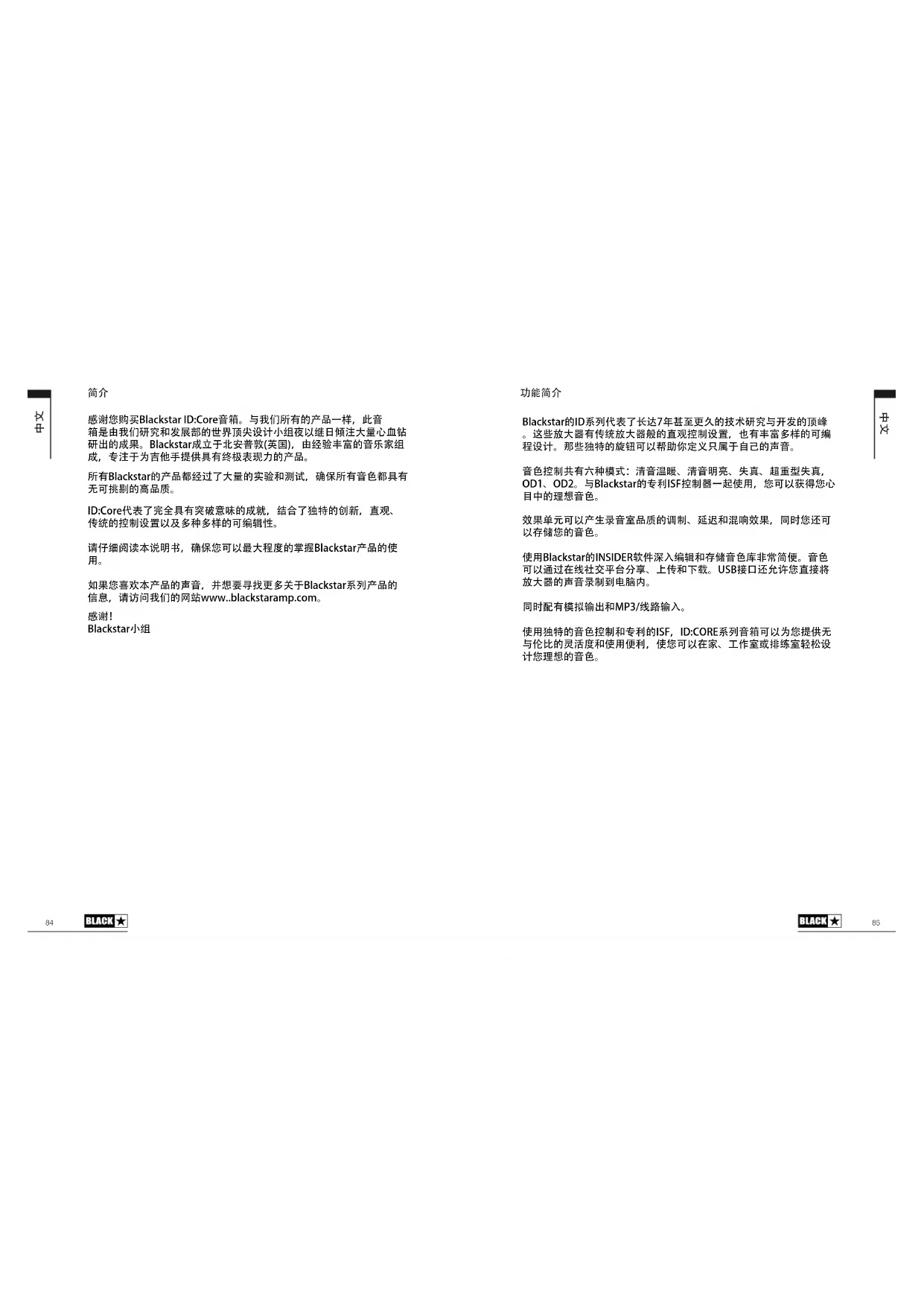

感谢您购买Blackstar ID:Core音箱。与我们所有的产品一样，此音 箱是由我们研究和发展部的世界顶尖设计小组夜以继日倾注大量心血钻 研出的成果。Blackstar成立于北安普敦(英国)，由经验丰富的音乐家组 成，专注于为吉他手提供具有终极表现力的产品。 所有Blackstar的产品都经过了大量的实验和测试，确保所有音色都具有

ID:Core代表了完全具有突破意味的成就，结合了独特的创新，直观、 传统的控制设置以及多种多样的可编辑性。 请仔细阅读本说明书，确保您可以最大程度的掌握Blackstar产品的使

如果您喜欢本产品的声音，并想要寻找更多关于Blackstar系列产品的 信息，请访问我们的网站www..blackstaramp.com。 Blackstar的ID系列代表了长达7年甚至更久的技术研究与开发的顶峰 。这些放大器有传统放大器般的直观控制设置，也有丰富多样的可编 程设计。那些独特的旋钮可以帮助你定义只属于自己的声音。 音色控制共有六种模式：清音温暖、清音明亮、失真、超重型失真， OD1、OD2。与Blackstar的专利ISF控制器一起使用，您可以获得您心

效果单元可以产生录音室品质的调制、延迟和混响效果，同时您还可

使用Blackstar的INSIDER软件深入编辑和存储音色库非常简便。音色 可以通过在线社交平台分享、上传和下载。USB接口还允许您直接将 放大器的声音录制到电脑内。 同时配有模拟输出和MP3/线路输入。

使用独特的音色控制和专利的ISF，ID:CORE系列音箱可以为您提供无

与伦比的灵活度和使用便利，使您可以在家、工作室或排练室轻松设

音箱可以随时恢复默认出厂音色和设置。同时按住MOD、DLY和REV按钮

音色LED灯倒计时，表示即将恢复出厂设置。如果在音色LED灯关闭前松

开MOD、DLY和REV按钮，操作将被取消，音箱设置保持不变。

此过程将覆盖所有用户之前保存的音色和设置。

请使用高品质吉它导线进行连接。 2.音色 音色控制用于改变前级的音色，从超级清音到极端过载。 温暖清音—经典清音、动态 明亮清音—经典，用力弹奏可能产生爆音 剧烈失真—经典的中等增益过载 超级失真—比失真的声音有更多增益和更强烈的失真感 OD 1—改进的总音量过载 OD2—提升中频的过载 存储音色时会保存此设置。 3.增益 增益控制用于调节过载和失真量。低设置值（逆时针）在接近分割点的位 置会产生清音音色。顺时针旋转增益控制，声音将产生更多过载，从美妙 的失真音色到调至最大值的完全失真。当您存储音色时此设置将被保存。 4.音量 它用来控制前级的音量。高电平值将产生电子管功放的失真和压缩效果。 这是一个全局设置，在存储音色时不会被保存。 6.MOD（调制） 按下此按钮将开启、关闭立体声调制效果，或集中于编辑效果。保存音色

7.DLY（延迟） 按下此按钮将开启、关闭立体声延迟效果，或锁定于编辑效果。保存音色

5.ISF 专利的ISF控制与低音、中音和高音控制结合使用。 它允许您选择确切的音色名称。完全逆时针调节时 会产生更多美式音色的特点，有紧密的底端音头和 更激烈的中频，完全顺时针调节则有更多英式特点 ，更“硬朗”且更少激烈性。与传统的“轮廓”控 制和参数均衡系统不同，低音、中音和高音控制彼 此保持交互性，类似传统的吉他放大器音色叠加。 这样可以产生亲密、具有音乐性的响应。 US A

中文8988 8.REV（混响） 按下此开关将开启关闭立体声混响效果，或锁定编辑的效果。此设置将在

LED灯将显示三个效果开关/按键的效果状态： 注意：任何时候都只能锁定一个效果。 9.效果类型 此设置改变效果类型并编辑当前锁定效果的参数（调制、延迟或混响）。 每小段代表一个不同的效果（每个效果类型有四个效果）。LED灯显示当 前激活的效果。在各个小段内调节可以修改效果参数。以下效果表显示了

存储音色后此设置被保存。 10.效果电平 此设置用于修改效果参数。对于调制和延迟效果，转动电平控制钮同时按 住Tap按键（11）将修改效果的比率/时间。 以下效果表显示了可修改的参数。 存储音色后此设置被保存。 重复按下前面板上的每个效果开关将产生以下效果： LED 效果状态 说明 LED未开启 效果关闭 效果未激活 LED为红灯 效果开启但不是编辑状态 效果激活，但不受前面板效果控制影响 LED为绿灯 效果开启并处于编辑状态 效果激活并受前面板效果控制影响 当前效果状态 下一个效果状态 效果关闭 开启效果并锁定于效果。前一个锁定的效果恢复开启状态。 效果开启但未锁定 锁定效果。前一个锁定的效果恢复开启状态。 效果开启并锁定 如果其它效果开启，前一个锁定的效果将重新被锁定。 11.Tap（拍打定速） 敲击定速开关用于设置当前“锁定”效果的比率/时间。按下tap按键的间 隔时间决定了比率设置。 设置后，Tap灯将随着当前锁定效果的设定比率闪烁。 以下效果图表显示了可修改的参数：

存储音色时此设置被保存。 12.电源开关 此开关用于开启和关闭音箱电源，白点标记为开启。 13.USB 在此插入USB线连接音箱至Windows PC或Mac。Blackstar的INSIDER软件提 供了一些功能，可以从www.blackstarinsider.co.uk下载。 参阅第15页的USB Audio区域获取更多信息。 注意：个人电脑上出现的音箱为录音软件中的音频采集设备。 效果 部分参数 电平参数 Tap参数 MODULATION Phaser 混合 深度 速度 Flanger反馈深度速度 Chorus 混合 深度 速度 Tremolo 频率调制深度 振幅调制深度 速度 DELAY Linear反馈延迟电平时间 Analogue 反馈 延迟电平 时间 Tape 反馈 延迟电平 时间 Multi 反馈 延迟电平 时间 REVERB Room 大小 混响电平 - Hall 大小 混响电平 - Spring 大小 混响电平 - Plate大小混响电平 -

中文9190 14.手动 按下此开关在音色和手动模式之间切换。当音箱处于手动模式时，音色会反 映当前旋钮的位置。这个模式可以应用至音色、增益、音量和ISF旋钮。切 换至手动模式时所有激活的效果都会被关闭。 在手动模式时所有的控制仍然可以用Blackstar INSIDER软件修改，但声音的 调节不会反映当前按钮的位置。

Manual LED（14）灯不亮表示处于音色模式。参见第14页的可编辑区域获

同时按住Tap（11）和Manual（14）按钮一秒开启调音表。Recall指示灯（ 18）将持续闪烁，表示音箱处于调音表模式。在调音表模式时音箱输出将被静

连接Blackstar FS-11踏板控制器（不附带）按以下模式控制您的ID:Core：

MOD、DLY和REV灯作为指示灯显示演奏的音符与准确音符的音差。

在调音表模式所有前面板上的其它灯都会关闭。 按下任何按键将退出调音表模式。 Clean Warm String 1 (E) Clean Bright String 2 (A) Crunch String 3 (D) Super Crunch String 4 (G) OD 1 String 5 (B) MOD为红灯 音符音高较高 DLY为绿灯 音符音高准 REV为红灯

在交替模式下（通过INSIDER选择）音色将循环改变。 例如，从OD2开始切换，会移动至温暖清音。 在手动模式时，任何切换踏板的效果取决于其最后的状态。按下Switch 1将 使音箱返回音色模式。按下Switch 2开启或关闭效果，而不返回音色模式。 16.MP3/线路输入 在此可以连接MP3或CD播放器的输出。调节播放器的音量，以匹配吉他的音 量，使您可以与伴奏乐曲一起演奏。 17.模拟/耳机输出 此输出模拟吉他音箱的音色特质，为连接的耳机、录音设备、PA系统或调音

要充分发挥超宽立体声效果，请使用“立体声3.5mm插孔至双单声道插孔” 分线器连接录音设备或调音台的两个通道。请使用高品质导线。 转动旋钮控制模拟输出电平。 注意：线缆连接至音箱的输出时音箱将被静音。 FS-11Switch 1 Switch 2 默认模式通过INSIDER可以选择，

中文9392 18.Recall（召回）指示灯 如果音箱参数的当前值与前面板控制对应显示的值不匹配，Recall指示灯将 亮起。例如，当您改变前面板上的不同音色控制，可能与您实际听到音色的

为了防止调节时电平暴增，前面板旋钮达到当前参数时才有效果。一旦达到 当前参数，Recall指示灯将闪烁两次，旋钮可以控制该值并可以增加或降低

每次旋钮经过当前激活的值时，Recall指示灯会闪烁。 增益和ISF的Recall为激活状态。 当调音表激活时Recall指示灯将持续闪烁。

1.DC输入 随机附带的可拆分DC电源在此连接。在连接电源前，请始终确保电源开关 （12）在OFF的位置。导线只能连接至符合电源上标明的电压、电源和频率 需要的电源插座。如有疑问请进行专业的技术咨询。

您的ID:Core音箱存储了6个音色库（每个音色设置1个音色库）。 要将当前声音存储为音色库，请持续按住手动开关两秒。当前选择的音色灯 将闪烁，表示音色库被存储。 存储音色库将覆盖该位置的前一个音色库。 音色库还可以通过Blackstar INSIDER软件存储。 注意：您的ID:Core上的每个音色库都必须使用指定至该音色库的音色设置 ，即Clean Warm音色库使用Clean Warm音色。

在音色库模式时，转动音色控制可以选择需要的音色库。 音色库还可以通过Blackstar INSIDER软件或连接的踏板控制器（仅ID:CORE

STEREO 20&ID:CORE STEREO 40）调用。

注意：要调用音色库，Manual LED灯必须关闭，表示进入音色库模式。 当Manual LED灯开启（在手动模式）时，转动音色控制只能选择显示的音

USB Audio 标准音频驱动用于将音箱连接至PC或Mac。没有特定驱动要求。要获取低延 迟USB录音的操作指南，请访问: www.blackstaramps.com/usbrecording 注意:请始终通过主USB端口（通常在电脑的背面板上）连接音箱。 音箱会作为录音软件的音频采集设备出现。 音频转USB的输出可以通过Blackstar INSIDER软件改变，也可以是以下其中

扬声器模拟立体声效果音频通道 2×单声道音频通道 —左—有音效的音箱信号 —右—未处理的吉它信号

音箱可以通过Blackstar INSIDER软件切换至重新功放化模式。这是一个不可 存储的设置，当USB线被取下或音箱电源被关闭时此设置将关闭。 开启时，重新功放化模式允许音箱通过USB接收一个预录音的干吉它信号， 返回一个完全处理的音频信号。这个返回信号可以使用连接的PC或Mac上的

通过Blackstar INSIDER软件可以进行固件升级。可以进行升级时会发布新版 本的Blackstar INSIDER软件。 当音箱（通过USB）连接至包含新固件的Blackstar INSIDER软件时，会弹出 信息提示您安装最新的文件。升级时，音箱控制将无响应。升级过程中前面 板的voice LED灯会转动表示数据活动。 固件升级时请勿关闭音箱电源。如果在升级时关闭音箱电源，重新开启电源 后控制器可能无响应，音箱不会发出声音。Voice LED灯将转动表示音箱不含

如果您在固件升级时遇到问题，在升级模式音箱可以强制开启电源。在开启 音箱的同时按住Manual（14）&MOD（6）开关进入此模式，Voice LED灯将 转动表示处于升级模式。将音箱连接至Blackstar INSIDER软件开始固件升级

音箱必须连接至Blackstar INSIDER软件重新安装有效固件。如果Blackstar INSIDER软件检测到音箱处于此状态，升级过程将自动开始。

电源: 2 x 20 (立体声40瓦) 重量 (kg): 6.2 体积 (mm): 434(W) x 336(H) x 185(D) 踏板控制器 (未附带): FS-11踏板控制器 中文English
