ID:Core Stereo 20 V2 - Ampli guitare BLACKSTAR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ID:Core Stereo 20 V2 BLACKSTAR au format PDF.
| Caractéristique | Détails |
|---|---|
| Type d'ampli | Ampli guitare à modélisation |
| Puissance | 20 Watts |
| Configuration des haut-parleurs | 2 haut-parleurs de 5 pouces |
| Canaux | 2 canaux (Clean et Overdrive) |
| Effets intégrés | 12 effets numériques (réverbération, delay, chorus, etc.) |
| Connectivité | Entrée jack, sortie casque, USB pour enregistrement |
| Dimensions | Dimensions compactes pour un transport facile |
| Peso | Poids léger pour une meilleure portabilité |
| Utilisation | Idéal pour les répétitions, les enregistrements à domicile et les performances live |
| Maintenance | Nettoyage régulier de la grille et des boutons, vérification des connexions |
| Sécurité | Utiliser sur une surface stable, éviter l'humidité |
| Informations supplémentaires | Compatible avec les applications de modélisation et d'enregistrement via USB |
FOIRE AUX QUESTIONS - ID:Core Stereo 20 V2 BLACKSTAR
Téléchargez la notice de votre Ampli guitare au format PDF gratuitement ! Retrouvez votre notice ID:Core Stereo 20 V2 - BLACKSTAR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ID:Core Stereo 20 V2 de la marque BLACKSTAR.

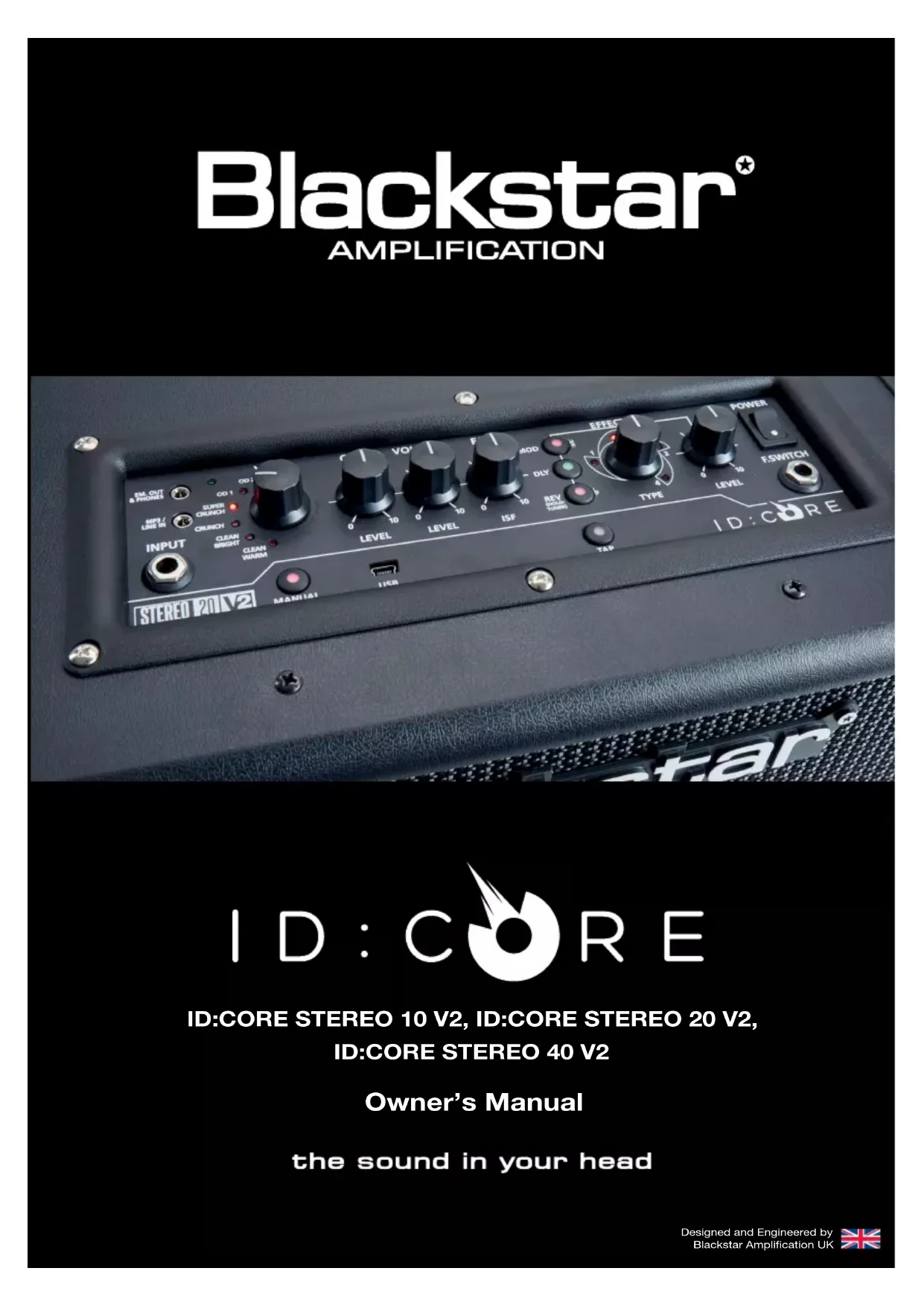

MODE D'EMPLOI ID:Core Stereo 20 V2 BLACKSTAR
Cet appareil doit être utilisé dans un environnement bien ventilé et ne doit jamais être mis sous tension si l'endroit est conné.2120
La loi américaine sur la santé et la sécurité du travail indique la durée d'exposition autorisée à différents niveaux sonores:
Tous les produits électriques et électroniques doivent être jetés séparément, dans le ux de déchets municipaux, dans les lieux de collecte désignés par le gouvernement ou les autorités locales. Introduction Merci d’avoir acheté cet amplificateur Blackstar ID:Core. Comme tous nos produits, cet amplificateur est le résultat d’innombrables heures de recherche et développement minutieux par notre équipe de conception de classe mondiale. Basée à Northampton (Royaume-Uni), l’équipe Blackstar est composée de musiciens chevronnés et l’unique objectif du processus de développement est de fournir aux guitaristes les outils ultimes pour s’exprimer. Tous les produits Blackstar sont soumis à des tests intensifs en laboratoire et en conditions réelles pour s’affranchir véritablement de tout compromis en termes de fiabilité, de qualité et avant tout de SON. La série ID:CORE est véritablement révolutionnaire, combinant des innovations uniques, un jeu de commandes intuitives et traditionnelles, et la souplesse de programmation. Veuillez lire attentivement la totalité de ce mode d’emploi pour tirer le bénéfice maximal de votre nouveau produit Blackstar. Si vous aimez ce que vous entendez et voulez en découvrir plus sur la gamme de produits Blackstar, veuillez visiter notre site web à l’adresse www.blackstaramps. com. Merci ! L’équipe Blackstar Français Français2322 Caractéristiques Depuis son lancement en 2007, Blackstar a ouvert la voie à l'innovation dans l'amplification guitare. ID:Core représente l‘aboutissement d’années de recherches et de développement. Ces amplis possèdent un contrôle intuitif comme un ampli traditionnel, mais avec la polyvalence de programmabilité en plus. Les contrôles uniques vous permettent, le guitariste, de concevoir sur mesure votre propre son. La commande Voice a six réglages différents – Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1, OD 2. Quand on les utilise avec la commande ISF brevetée de Blackstar, vous pouvez obtenir exactement le son auquel vous pensiez. La section d’effets offre simultanément des effets de qualité studio comme la modulation Super Wide Stereo, le delay et la reverb, que vous pouvez mémoriser. Nouveauté pour les V2, la présence d’une nouvelle modulation, envelope filter, pour des cleans funky, ou des parties lead qui répondent au touché. L’édition en profondeur et la mémorisation des patches est simple grâce au logiciel Insider de Blackstar. Les patches peuvent être partagés, mis à disposition et téléchargés grâce à la communauté en ligne. Le connecteur USB vous permet aussi d’enregistrer directement de votre ampli vers votre ordinateur, avec la flexibilité de l’interface audio USB 4 canaux et la fonction de ré-amplification simplifiée avec les V2. La sortie simulateur de HP et l'entrée MP3/ligne avec un égaliseur dynamique pour des basses fortes même à bas volume, complètent l’ensemble. Réinitialisation d’usine Les patches et réglages d’origine par défaut peuvent être à tout moment restaurés dans votre amplicateur. Maintenez simplement pressés simultanément les boutons MOD, DLY et REV, pendant que vous allumez l’amplicateur. Les LEDs de la commande Voice s’éteindront successivement pour indiquer l’imminence de la réinitialisation d’usine. Si n’importe lequel des boutons MOD, DLY ou REV est relâché avant que les LEDs Voice ne se soient toutes éteintes, alors l’opération est annulée et l’amplicateur ne subit aucune modication. Eteignez l’amplicateur pour compléter le processus. Quand vous le rallumerez, les paramètres d’usine de votre amplicateur seront restaurés. NOTE IMPORTANTE: Ce processus écrasera tout contenu créé par l’utilisateur. Avec l'exceptionnelle commande Voice et l’ISF brevetée, les amplicateurs ID:Core orent une exibilité et une simplicité sans égales, vous permettant de concevoir véritablement le son que vous avez en tête et de le ressortir à la maison, en studio ou en répétition. Français Français2524 Face Avant
Branchez ici votre guitare. Utilisez toujours un cordon blindé de bonne qualité pour guitare.
La commande Voice change la tonalité de préampli, en allant du son ultra-clair à la saturation extrême. Clean Warm – Très propre, dynamique Clean Bright – ‘Boutique’, en rupture si on le pousse à fond Crunch – Saturation classique à gain moyen Super Crunch – Plus de gain et de punch que Crunch OD 1 – Saturation gonflée par volume Master avec amortissement moyen de l’ampli de puissance OD 2 – Saturation gonflée renforcée dans les médiums Ce réglage est sauvegardé quand vous mémorisez un patch.
La commande Gain règle l’ampleur de la saturation ou de la distorsion. Des réglages bas, dans le sens anti-horaire, donneront un son clair, à la limite de la saturation. Quand on tourne la commande Gain dans le sens horaire, le son devient plus saturé, partant d’un superbe son Crunch jusqu’à sa position maximale, pour laquelle on obtient un son à pleine distorsion. Ce réglage est sauvegardé quand vous mémorisez un patch.
Contrôle le volume du préampli. Le tourner dans le sens horaire augmente le volume. Des hauts niveaux de volume introduiront l’effet de distorsion et de compression d’un ampli à lampes. Ceci est un réglage général qui n’est pas sauvegardé quand vous mémorisez un patch.
La commande ISF brevetée vous permet de choisir la signature tonale que vous préférez. À fond dans le sens anti-horaire, elle donne un caractère plus américain avec des graves nerveux et des médiums plus agressifs, et à fond dans le sens horaire, un caractère britannique plus 'woody' et moins agressif. Contrairement aux commandes 'contour' conventionnelles et aux systèmes égaliseurs paramétriques, les commandes Bass, Middle et Treble restent interactives comme dans un réseau de correction traditionnel d’amplificateur de guitare. Cela donne une réponse musicale, très familière. Ce réglage est sauvegardé quand vous mémorisez un patch.
Pressez ce commutateur afin de mettre l’effet de modulation en/hors service ou de le choisir pour l'éditer. Ce réglage est sauvegardé quand vous mémorisez un patch.
Pressez ce commutateur afin de mettre l’effet delay (retard) en/hors service ou de le choisir pour l'éditer. Ce réglage est sauvegardé quand vous mémorisez un patch.
Pressez ce commutateur afin de mettre l’effet reverb en/hors service ou de le choisir pour l'éditer. Ce réglage est sauvegardé quand vous mémorisez un patch. Pour les trois commutateurs d’effet, la LED indique leur statut : LED Eect State Description LED éteinte Eet désactivé L’eet n’est pas en service LED rouge Eet activé mais pas choisi pour l’édition L’eet est en service mais il n’est pas aecté par les commandes d’eet de la face avant LED verte Eet activé et choisi pour l’édition L’eet est en service et est aecté par les commandes d’eet de la face avant Presser répétitivement chaque commutateur d’effet de la face avant donne le résultat suivant : État actuel de l'eet Suivant État de l'eet Eet désactivé Active l’eet et le choisit pour l’édition. Tout eet préalablement choisi pour l’édition retrouve son simple statut activé Eet activé mais pas choisi pour l’édition Choisit l’eet pour l’édition. Tout eet préalablement choisi pour l’édition retrouve son simple statut activé Eet activé et choisi pour l’édition Désactive l’eet. Si un ou d’autres eets sont activés, l’eet préalablement choisi pour l’édition le redevient NOTE: un seul effet peut être choisi à la fois pour l’édition.
Change le type d’effet et modifie un paramètre de l’effet actuellement choisi pour l’édition (modulation, delay ou reverb). Chaque segment représente un effet différent (quatre pour chaque type d’effet). Une LED indique le type d’effet actuellement activé. La distance parcourue dans le 'segment' modifie un paramètre de l’effet. Le effet tableau ci-dessous montre les paramètres modifiables. Ce réglage est sauvegardé quand vous mémorisez un patch. Français Français2726
10. Niveau d’effet (Level)
Modifie un paramètre d’effet. Pour les effets de modulation et de retard (delay), tourner la commande Level en maintenant enfoncé le commutateur Tap (11) modifie la cadence/ durée de l’effet. Le effet tableau ci-dessous montre les paramètres modifiables. Ce réglage est sauvegardé quand vous mémorisez un patch.
Le commutateur Tap sert à régler la cadence/durée de l’effet actuellement choisi pour l’édition. L’intervalle de temps séparant deux pressions du bouton Tap définit la cadence. Une fois cela réglé, la LED Tap clignote au rythme ainsi fixé dans l’effet actuellement choisi pour l’édition. Le tableau des effets ci-dessous montre les paramètres modifiables : Effets Tableau Eet Paramètre du segment Paramètre réglé par Level Paramètre réglé par Tap MODULATION Phaser Mixage Profondeur Vitesse Flanger Feedback Profondeur Vitesse Chorus Mix Profondeur - Tremolo Frequency modulation depth Amplitude modulation depth Vitesse Enveloppe Sensibilité Depth - DELAY Linear Réinjection Niveau de retard Temps Analogue Réinjection Niveau de retard Temps Tape Réinjection Niveau de retard Temps Multi Réinjection Niveau de retard Temps REVERB Room Taille Niveau de reverb - Hall Taille Niveau de reverb - Spring Taille Niveau de reverb - Plate Taille Niveau de reverb - Ce réglage est sauvegardé quand vous mémorisez un patch.
12. Interrupteur d’alimentation Power
Cet interrupteur sert à mettre l’amplificateur sous et hors tension; le point lumineux blanc indique la position 'sous tension'.
Branchez ici un câble USB pour relier l’amplificateur à un PC sous Windows ou à un Mac. Le logiciel Insider de Blackstar peut être téléchargé depuis cette adresse: www.blackstarinsider.co.uk et offre une foule de fonctions. Voir la section Audio USB pour plus d’informations. NOTE: l’amplificateur apparaîtra dans le logiciel d’enregistrement d’un ordinateur comme un périphérique de capture audio.
Pressez ce commutateur pour alterner entre le mode manuel et le patch actuel. Quand l’amplificateur est en mode manuel, le son reflète la position physique actuelle des commandes. Cela s’applique aux commandes Voice, Gain, Volume, Bass, Middle, Treble et ISF. Tous les effets qui étaient actifs lors du passage en mode manuel sont désactivés. En mode manuel, toutes les commandes peuvent toujours être modifiées par une source externe (logiciel Insider de Blackstar, pédalier, contrôleur MIDI), mais cela signifie alors que le son ne correspondra plus aux positions des commandes de la face avant. Mode Patch Le mode patch est indiqué par la LED Manual éteinte. Voir la section Programmabilité pour plus d’informations. Mode Accordeur Maintenir le commutateur Reverb (8) durant une seconde active l’accordeur. La LED témoin Recall (18) clignotera continuellement pour signaler que l’amplificateur est en mode accordeur. La sortie de l’amplificateur sera coupée en mode accordeur. Les LED Voice indiqueront la note la plus proche de celle jouée. Clean Warm Corde 1 (E) Clean Bright Corde 2 (A) Crunch Corde 3 (D) Super Crunch Corde 4 (G) OD 1 Corde 5 (B) Les LEDs MOD, DLY et REV servent d’indication pour connaitre l’écart entre la note joué et la note de l’accordeur. LED Mode rouge La note est trop aiguë (au-dessus de la hauteur juste) LED DLY verte La note est accordée LED REV rouge La note est trop basse (au-dessous de la hauteur juste) Français Français2928 Les autres LED de la face avant seront éteintes en mode accordeur. Presser n’importe quel commutateur de la face avant vous fera quitter le mode accordeur.
15. Pédalier (ID:CORE STEREO 20 et ID:CORE STEREO 40 uniquement)
Connectez un pédalier Blackstar FS-11 (Vendu séparément) pour contrôler votre ID:Core dans un des modes suivants: FS-11 Switch 1 Switch 2 Mode par défaut Alterne entre 2 patchs, sélectionnables via INSIDER Alterne entre tous les patch d’eets sauvegardés on/o Mode alternatif Patch bas Patch haut En mode alternatif correctifs (sélectionné par INSIDER) feront un cycle sur une 'boucle'. p.ex. mise en place de OD2 se déplacera à nettoyer chaud. En mode manuel, l'effet d'un interrupteur de pédalier dépendra de son dernier état. Appuyant sur l'interrupteur 1 sera de retour l'amplificateur en mode Patch. Appuyant sur l'interrupteur 2 permet de basculer les effets hors et sans retour au mode Patch.
16. Entrée MP3/ligne
Branchez ici la sortie de votre lecteur de MP3 ou de CD. Réglez le volume du lecteur en fonction de celui de votre guitare pour jouer avec.
Cette sortie émule les caractéristiques tonales d’un baffle de guitare et fournit un son naturel pour le branchement à un casque audio, un enregistreur, un système de sonorisation ou à une table de mixage. Pour tirer pleinement parti des effets stéréo, utilisez un câble en Y avec un jack stéréo de 3,5mm vers deux jacks mono comme source vers deux canaux de l’enregistreur ou de la table de mixage. Utilisez toujours un cordon blindé de bonne qualité. Tourner la commande Volume contrôlera le niveau de la sortie émulée. NOTE: Les hauts-parleurs de l’ampli seront coupés si un câble est connecté à la sortie émulée.
18. Indicateur Recall
L’indicateur Recall signale une disparité entre la valeur actuelle d’un paramètre dans l’amplificateur et la commande physique correspondante en façade. Par exemple, quand vous changez de patch, les commandes de la face avant peuvent ne plus refléter les réglages que vous entendez. Pour éviter des sauts brutaux de niveau quand vous réglez une commande, les commandes de la face avant n’ont pas d’effet sur le son tant que vous ne leur avez pas fait rejoindre la valeur actuelle du paramètre. Une fois celle-ci atteinte, l’indicateur Recall clignote deux fois et la commande 'prend le contrôle' de la valeur, ce qui lui permet de l’augmenter ou de la diminuer. L’indicateur Recall clignotera chaque fois que la commande physique 'passera par' la valeur actuelle active que vous entendez. Recall ne concerne que les commandes Gain et ISF. Quand l’accordeur est activé, l’indicateur Recall clignote continuellement. Panneau arrière
1. Entrée d’alimentation secteur
Le cordon d’alimentation secteur détachable fourni se branche ici. Vérifiez systématiquement que l’Interrupteur (12) est sur la position OFF avant de brancher l’alimentation. Le cordon ne doit être branché qu’à une prise secteur compatible avec les besoins électriques de tension, puissance et fréquence indiqués en face arrière. En cas de doute, demandez conseil à un technicien qualifié. Programmabilité Mémorisation des patches Votre ID:CORE peut mémoriser 6 patches (1 par patch par réglage Voice) Pour mémoriser le son actuel comme patch, pressez pendant 2 secondes le bouton Manual. La LED Voice sélectionnée clignotera pour indiquer que le patch a bien été mémorisé. Enregistrer un patch effacera le patch précédent à cet emplacement. Les patches peuvent aussi être enregistrés via le logiciel Blackstar INSIDER. NOTE: Chaque patch de votre ID:CORE doit utiliser le réglage Voice qui lui correspond. Par exemple le patch 'Clean Warm' utilisera le réglage Voice 'Clean Warm'. Rappel des patches Quand le mode Patch est activé tournez le bouton Voice pour choisir le patch Voice désiré. Sinon, les patches peuvent être rappelés au moyen du logiciel Insider de Blackstar ou d’un pédalier connecté. (ID:CORE STEREO 20 & 40 uniquement) NOTE: Pour rappeler un patch, la LED Manual doit être éteinte pour indiquer le mode patch. Tourner le bouton Voice pendant que la LED Manual est allumée (en mode Manual) ne fera que sélectionner la 'voice' indiquée. Français Français3130 Audio USB Des pilotes audio standards sont utilisés pour connecter l’amplificateur à un PC ou à un Mac, aucun pilote spécifique n’est nécessaire. Pour un guide sur la faible latence USB visitez: www.blackstaramps.com/usbrecording NOTE : Toujours connecter l'amplificateur sur un port USB principal, souvent à l'arrière de l'ordinateur. L’amplificateur apparaitra comme périphérique de capture audio dans le logiciel d’enregistrement. Le niveau de sortie USB de votre amplificateur ID:CORE peut être contrôlé indépendamment du volume de l’ampli en maintenant le commutateur Tap (11) et en tournant le contrôle de Gain (3) sur la face avant. Cela vous permet d’obtenir un niveau à l’enregistrement élevé tout en maintenant le volume de sortie bas, a un niveau bien plus confortable, ou même silencieux si vous préférez ; tournez simplement le volume à zéro en utilisant le contrôle en face avant. La sortie audio de votre amplificateur par USB transporte directement vers votre ordinateur, 4 canaux, complètement indépendant, simultanément : Canal 1 : Emulation stéréo, canal gauche – Le son de guitare complètement traité, avec la simulation de cabinet. Il contient le canal gauche des effets Super Wide Stereo. Canal 2 : Emulation stéréo, canal droit – Le son de guitare complètement traité, avec la simulation de cabinet. Il contient le canal droit des effets Super Wide Stereo. Canal 3 : Sortie du préampli – Le son du préampli avec le réglage de Voice et l’étage EQ, pris avant les effets, et sans la simulation de cabinet. Idéal pour utiliser vos propres plug-ins d’effets et de simulations de cabinet dans votre logiciel d’enregistrement. Canal 4 : Signal de la guitare non traité – Ce signal est comme en sortie de votre guitare. Enregistrer ce signal pour plus tard l’utiliser en ré-amplification (voir la section ré-amplification en dessous). Ces flux audio peuvent être enregistrés simultanément avec votre logiciel d’enregistrement. CONSEIL : Pour enregistrer un véritable son Super Wide Stereo – fidèlement recréé lors de la lecture de vos pistes enregistrer sur n’importe quels haut-parleurs stéréo – pannez le canal émulé gauche 100% à gauche dans le mix, et pannez le canal émulé droit à 100% du côté droit. Votre ID:CORE peu aussi recevoir de l’audio depuis votre ordinateur : Canal 1 : Entrée ligne, canal gauche – Utilisé pour le monitoring audio ou la lecture de MP3. Diffuse le son sur le haut-parleur interne de gauche. Canal 2 : Entrée ligne, canal droit – Utilisé pour le monitoring audio ou la lecture de MP3. Diffuse le son sur le haut-parleur interne de droite. Canal 3 : Entrée pour la ré-amplification – Envoyez un signal de guitare non traité vers votre amplificateur pour faire de la ré-amplification, uniquement en mode Reamping. Canal 4 : Non utilisé. Français Français Ré-amplification L’amplificateur peut être commuté en mode de ré-amplification via INSIDER. C’est un réglage non programmable qui sera désactivé soit lorsque le câble USB sera retiré soit lorsque l’amplificateur sera éteint. Quand il est activé, le mode de ré-amplification permet à l’amplificateur d’accepter un signal de guitare sec préenregistré via USB et de renvoyer un signal audio entièrement traité. Ce signal de retour peut alors être capturé par le logiciel d’enregistrement sur le PC ou Mac connecté. Fonctionnalités Avancées Votre amplificateur ID:CORE possède des fonctionnalités avancées qui visent les utilisateurs avancés qui souhaitent profiter au maximum de leur amplificateur. Ces fonctions n’ont pas de contrôles indépendants sur la face avant de l’amplificateur, mais sont accessibles en utilisant le commutateur Tap (11) comme touche de modification et un autre contrôle. Volume indépendant de lecture de la musique – Tap + Volume Dans la plupart des situations, le volume de votre musique par l’entrée MP3/Line est contrôlé directement par votre appareil de lecture. Pour des environnements plus silencieux et par commodité, vous pouvez aussi réduire le volume de la musique de votre amplificateur ID:CORE simplement en maintenant enfoncé le commutateur Tap (11) et en tournant le contrôle Volume (4) sur la face avant. Niveau d’enregistrement USB – Tap + Gain Comme indiqué dans la section Audio USB, le niveau de de sortie du signal audio par l’USB de votre amplificateur ID:Core peut être contrôlé indépendamment du volume de votre amplificateur en maintenant enfoncé le commutateur Tap (11) et en tournant le contrôle Gain (3) sur la face avant. Vitesse/Temps des effets – Tap + Effects Level Comme indiqué dans le paragraphe niveau d’effet, la vitesse/temps des modulations et des effets de delay peut être contrôlé en maintenant enfoncé le commutateur Tap (11) et en tournant le contrôle Effect Level (10) sur la face avant. Cela peut être pratique pour un définir un tempo d’effet précis au lieu d’utiliser le commutateur Tap. Mise à Jour Du Firmware Les mises à jour du firmware sont initiées au moyen du logiciel Insider de Blackstar. Une nouvelle version du logiciel Insider de Blackstar sortira lorsqu’une mise à jour sera disponible. Quand l’amplificateur est connecté (par USB) à une version contenant un firmware plus récent, un message s’affiche, vous demandant d’installer les derniers fichiers. Durant la mise à jour, les commandes de l’amplificateur ne sont pas opérationnelles. Les LED Voice clignotent pour indiquer l’activité d’échange de données durant le processus de mise à jour. L’alimentation de l’amplificateur ne doit pas être coupée durant une mise à jour3332 de firmware. Si l’amplificateur est coupé durant une mise à jour, les commandes ne répondront pas lorsqu’il sera rallumé et l’amplificateur ne produira aucun son. Les LED clignoteront pour indiquer que l’amplificateur ne contient pas de firmware exploitable. Si vous rencontrez des problèmes avec la mise à jour de la nouvelle version, l’ampli peut être forcé à s’allumer en mode Mise à Jour. Restez appuyés simultanément sur les boutons Manual (14) et MOD (6) tout en allumant l’ampli pour entrer dans le mode avec les LED Voice s’allumant successivement pour indiquer le mode de Mise à Jour. L’amplificateur doit être connecté au logiciel Insider de Blackstar pour réinstaller un firmware valable. Le processus de mise à jour démarrera automatiquement si le logiciel Insider de Blackstar détecte que l’amplificateur est dans ces conditions. Spécifications Techniques
