用户手册 MultiView 16 Blackmagic Design
我们的梦想是让人人都能拥有最优质的视频设备，让广电业成为真正充满创意的行业。MultiView 16能搭配使用市售经济型 Ultra HD电视机，因此相当于为您提供了多达 16台独立的广播级监视器。MultiView 16无愧为一款物美价廉的广播级多画面监看设备！
Blackmagic MultiView 4则非常适合纳入小规模以及移动式制作流程，可通过单个HD或Ultra HD显示屏为您提供多达四路信号源进行监看。您甚至还可以把其中一台MultiView的输出接口和另一台相连，将多台MultiView组合到一起，根据需要打造出您自己的监看装备！
本操作手册涵盖您安装Blackmagic MultiView所需的全部信息。如果不明确P地址或不熟悉计算机网络设置，请向技术人员咨询相关事宜。Blackmagic MultiView可通过Videohub Control软件进行控制，该软件安装步骤简单，安装完成后您只需设置几项技术偏好即可。
请访问公司网站www.blackmagicdesign.com/cn，并到支持页面下载最新版操作手册以及软件升级。最后，请您在下载软件更新时为您的Blackmagic MultiView完成设备注册，以便我们在发布新软件时能第一时间通知您。我们将不断致力于产品的功能开发和性能改进，诚挚期待您的意见和建议！
希望您能够成为 Blackmagic MultiView 的忠实用户，在色彩纷呈的 Ultra HD 世界中尽享画面监看工作！
Grant Petty
Grant Petty
Blackmagic Design 首席执行官
目录
设置Multi View分割画面布局 221
连接到网络 223
连接串行控制 223
机架式安装 223
使用多台MultiView 224
更改设置 224
Blackmagic MultiView 16的前面板控制 225
Teranex Mini Smart Panel 230
安装Teranex Mini Smart Panel 230
Teranex Mini Smart Panel功能介绍 231
控制按钮和旋钮 231
Blackmagic MultiView 4上的开关设置 235
Blackmagic MultiView 4 HD上的开关设置 236
使用Blackmagic MultiView Setup 238
安装Blackmagic MultiViewSetup 238

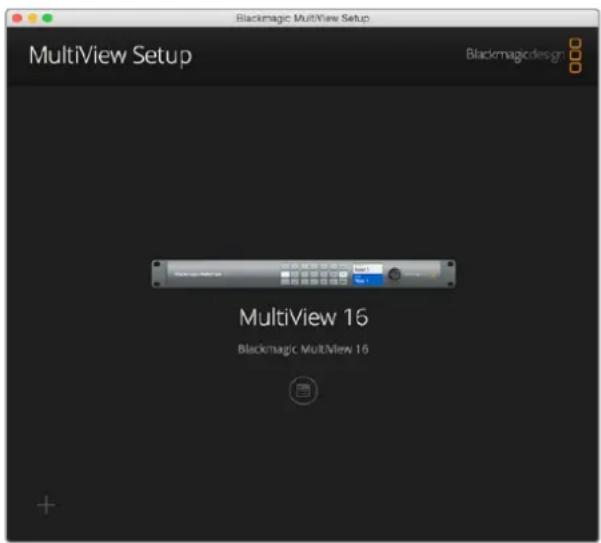

Blackmagic MultiView Setup的主页面 239

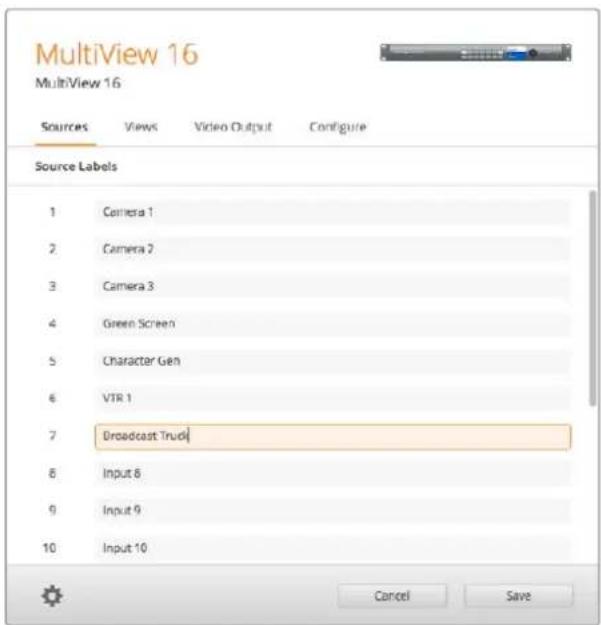

使用Blackmagic MultiView Setup更改设置 239
Sources (源) 240

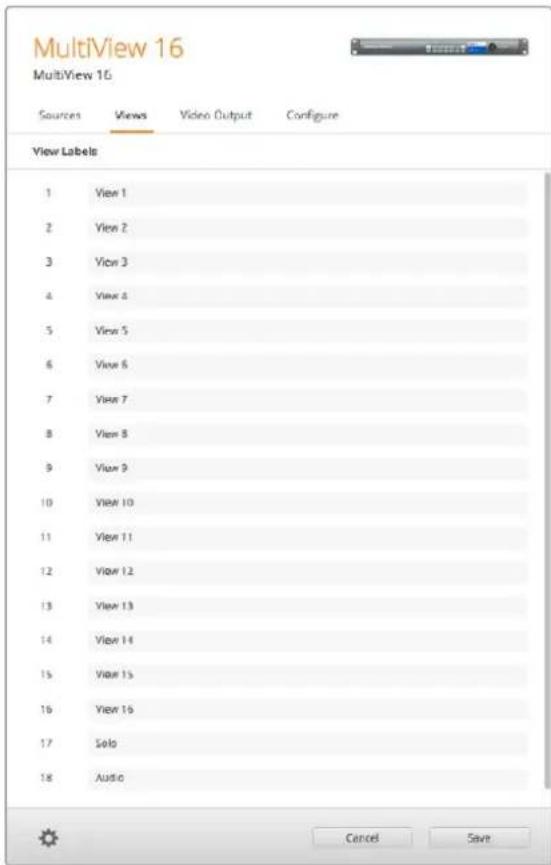

Views（分割画面） 241

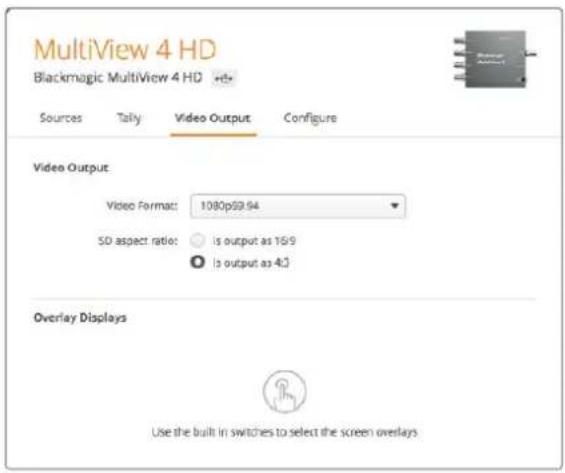

Video Output (视频输出) 242
Configure（配置） 245
保存和加载标签组 246
更新内部软件 247
使用Videohub Control软件 248
Developer Information 250
Blackmagic Videohub Ethernet Protocol v2.3 250
Blackmagic MultiView 16 RS-422 Protocol 253
帮助 257
监管告知与安全信息 258
保修 259
入门
Blackmagic MultiView使用前的准备工作非常简单，只要先连接电源，然后连接视频源，再连接监视器或电视机的 HDMI 或 SDI 输出接口即可。本章节将为您介绍使用 Blackmagic MultiView 前的所有准备工作和注意事项。
连接电源
为Blackmagic MultiView连接电源时，只需将标准EC电源线插入设备后面板的110-240V AC电源输入口即可。
提示 Blackmagic MultiView4还支持以太网供电，您只需将其插入以太网交换机就可以获得PoE+。如果您同时为MultiView4连接了AC电源和POE+，那么当一个连接断开或是有误时，它将自动切换到另一个电源供应上。
为Blackmagic MultiView 4 HD连接电源时，请将产品自带的电源适配器连接到6-36V DC输入上。插头上配有通过螺丝固定的保护壳，可确保设备顺利运行并防止意外断电。
连接SDI信号源和监视器

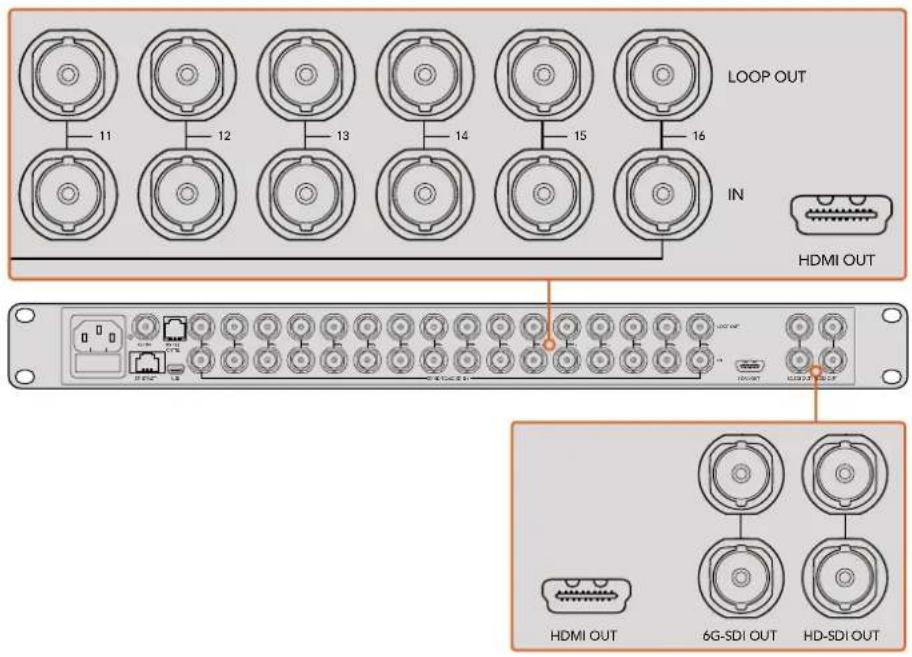

将SDI信号源连接到Blackmagic MultiView的SDI视频输入接口。设备将自动检测视频格式并通过多画面分割输出显示画面。要查看输出画面，只需将监视器连接到SDI或HDMI多画面分割输出接口即可。

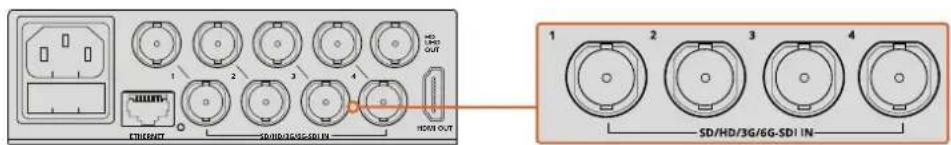

将视频源连接到Blackmagic MultiView的SDI视频输入接口。


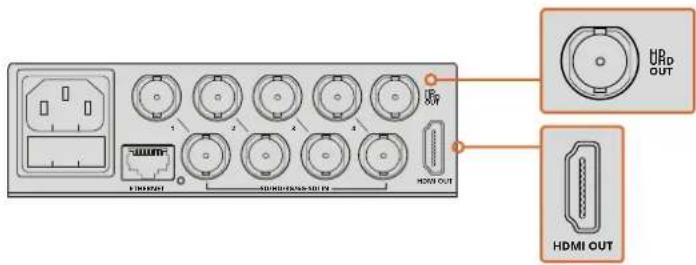

将HDMI监视器连接到Blackmagic MultiView的HDMI输出接口上后，Blackmagic MultiView将自动检测该监视器支持的是Ultra HD还是HD格式，并根据检测结果切换多画面分割输出格式。
提示 使用Blackmagic MultiView 16机型时，您可以通过专设的 HD-SDI 输出接口输出多画面分割，或通过6G-SDI 和 HDMI 输出接口输出最高可达 Ultra HD 的画面。
Blackmagic MultiView4和MultiView16机型的每路输入上均设有环通输出，因此每路源还可连接到其他视频设备上。
设置Multi View分割画面布局
您可以根据需要来更改 Multi View 画面布局。例如，Blackmagic MultiView 4 和 Blackmagic MultiView 4 HD 机型可设为 2x2 画面布局或全屏监看。Blackmagic MultiView 16 机型则可设为 2x2、3x3、4x4 画面布局或全屏监看。
设置Blackmagic MultiView 16的分割画面布局
使用Blackmagic MultiView16机型时，可通过控制面板上所设的控制按钮、旋钮以及LCD屏幕来更改画面布局。如果要以全屏模式监看任何画面，您可以按“SOLO”按钮，然后选择某个源画面所对应的数字按钮即可查看。

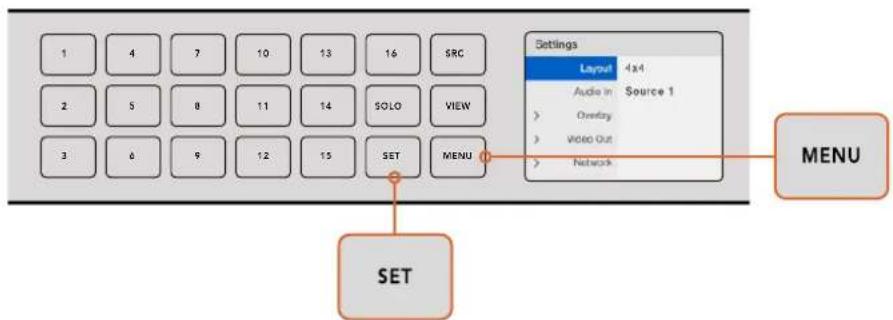

1 按设备前面板上的 “MENU” 按钮可在 LCD 屏幕上打开设置界面。
2 菜单中的第一个设置为 “ LAYOUT” （布局），因此每当您打开设置菜单时，该选项始终为高光显示状态。按 “ SET” 按钮来编辑该设置。
3 转动前面板上的旋钮，从布局设置中选择 4x4 选项。4x4 布局可在一个监视屏上为您提供 16 路信号源画面监看。每次更改设置时，设备上的 “SET” 按钮和 “MENU” 按钮均会开始闪烁。这是为了提醒您设置出现更改，您可以按下 SET 按钮确认该项更改，或按下 “MENU” 按钮取消该项更改。
4 按 “SET” 按钮确认设置。
您还可以通过 Blackmagic MultiView 16 Setup 应用软件的 “Configure” （配置）选项卡来设置布局。
要设置Blackmagic MultiView16的布局视图，请先按MENU”按钮，然后使用旋钮选择相应的布局，再按“SET”即可。4x4布局可在一台监视器上为您提供16路画面监看
设置Blackmagic MultiView 4的分割画面布局
Blackmagic Multiview 4的默认设置为2x2画面布局。要将Blackmagic MultiView 4的画面布局改为“SOLO”全屏监看模式，可按下TeranexMini Smart Panel上标有“1”的控制按钮，如按下“2”按钮则将更改回2x2画面布局模式。
您还可以在设置应用软件中通过“Configure”（配置）选项卡来更改布局。
设置Blackmagic MultiView 4 HD的分割画面布局

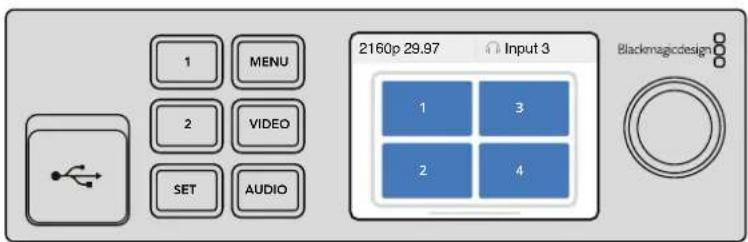

首次使用MultiView4HD时，设备默认使用2x2布局，上排显示输入1和输入3，下排显示输入2和输入4。要更改为全屏模式，请将内置的名为Solo on”的6号开关设置为“ON”（开）。
MultiView4 HD上四路SDI输入的2x2布局
详情请参考 “Blackmagic MultiView4 HD的开关设置” 部分的内容。
连接到网络
Blackmagic MultiView支持Blackmagic Videohub以太网协议，因此即使设备被安装到不易触及的机架位置，您依然可以通过 Blackmagic Smart Control或Master Control等Blackmagic Videohub控制面板进行远程操控。将Blackmagic MultiView连接到以太网后，该网络中的其他计算机和Videohub控制面板均能查看到这台Blackmagic MultiView，并对它进行远程控制。
将Blackmagic MultiView连接到您的网络步骤如下:
1 开启 Blackmagic MultiView。

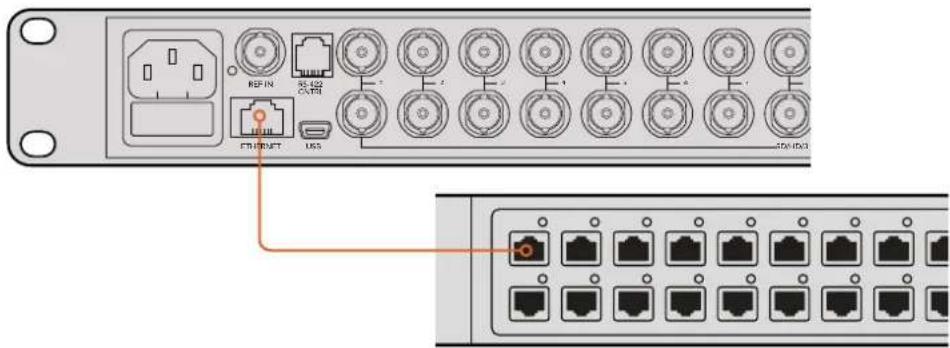

2 使用标准 RJ45以太网线将Blackmagic MultiView连接到您的网络或计算机。

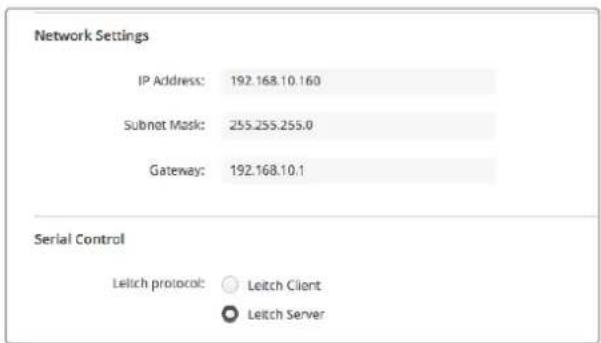

完成网络连接后，请确保您的Blackmagic MultiView所使用的IP地址不同于该网络下的其他设备。如使用Blackmagic MultiView16型号，或者安装了TeranexMini Smart Panel的MultiView4型号时，您还可以通过设备控制面板上的LCD菜单来更改网络设置。此外，您还可以通过USB接口将Blackmagic MultiView和计算机相连，并使用Blackmagic MultiView Setup软件来更改网络设置。关于更改网络设置的详细内容，请查阅本手册“更改设置”部分的内容。
连接串行控制
第三方矩阵控制器可通过RS-422串行接口来控制Blackmagic MultiView 16。更多关于串行控制的详细信息，请参考本手册“使用 Blackmagic MultiView Setup更改设置”部分的内容。
机架式安装
Blackmagic MultiView16型号的高度为1RU，可完美容纳于任何广播机架和设备航空箱内。

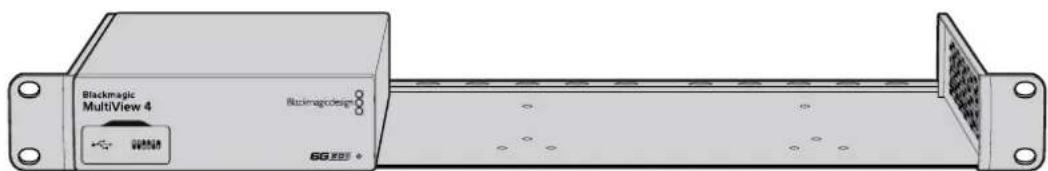

Blackmagic MultiView 4型号则略小，可用于不需要设备航空箱的移动式制作方案。虽然MultiView 4的设计小巧便携，您依然可以将它安装到机架上使用。Blackmagic Teranex Mini Rack Shelf机架的设计可容纳至多三台设备并排安装于1RU机架上，以便设备彼此相连，您可根据需要添加任意数量的信号源进行查看。
将Blackmagic MultiView4安装到Teranex Mini Rack Shelf机架的步骤非常简单，只需移除设备上的橡胶垫（如有安装），再将设备底部的安装孔对准机架底部的螺孔，并使用螺丝加以固定即可。Teranex Mini Rack Shelf附带两块标配空白面板，可在您不想安装多台MultiView 4时用来填补机架的空隙。
详情请访问 Blackmagic Design 网站 www.blackmagicdesign.com/cn。
安装到机架后，设备后侧的所有接口依然可以正常使用。

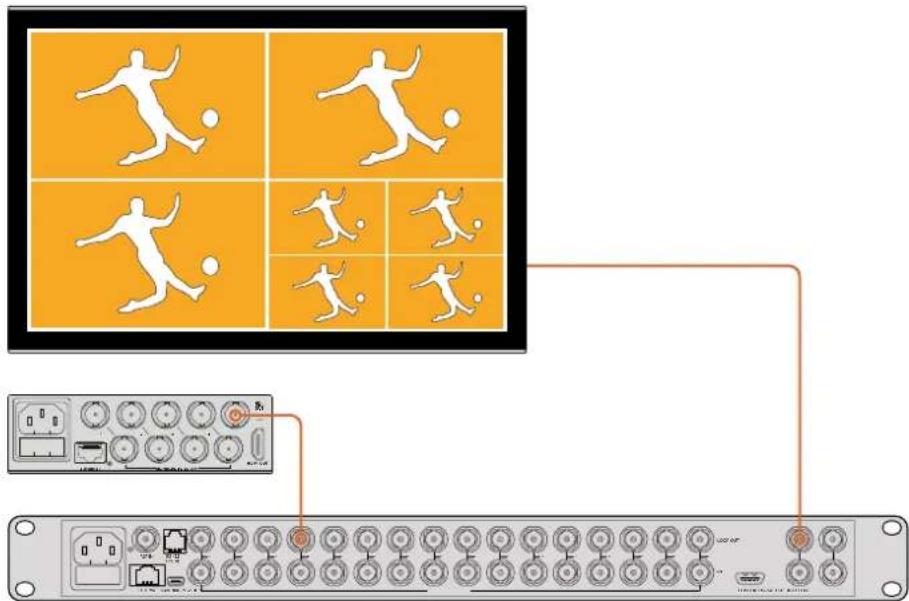

您可以将多台BlackMagic MultiView进行组合，创建出自定义监看设备。这样能帮助您在多画面分割输出上添加更多的信号源。要在多画面分割输出上添加更多的信号源，只需将一台MultiView的输出连接到另一台的输入接口即可。为获得最大清晰度，强烈建议您将上游设备的多画面分割输出接口连接到Ultra HD监视器。
如将一台MultiView的输出连接到另一台的输入接口上，您就可以在多画面分割布局中添加更多的分割画面。
一切准备就绪。请继续阅读本操作手册接下来的章节，获取如更改设置、为分割画面命名等更多关于如何充分利用Blackmagic MultiView的相关信息。
更改设置
您可以通过多种途径来更改Blackmagic MultiView的各项设置。
- 前面板控制 - Blackmagic MultiView 16自带控制面板和 LCD屏幕，可通过设备本身快速更改设置。

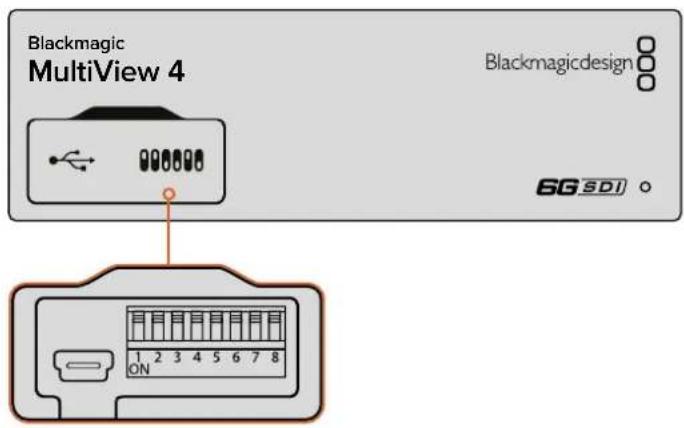

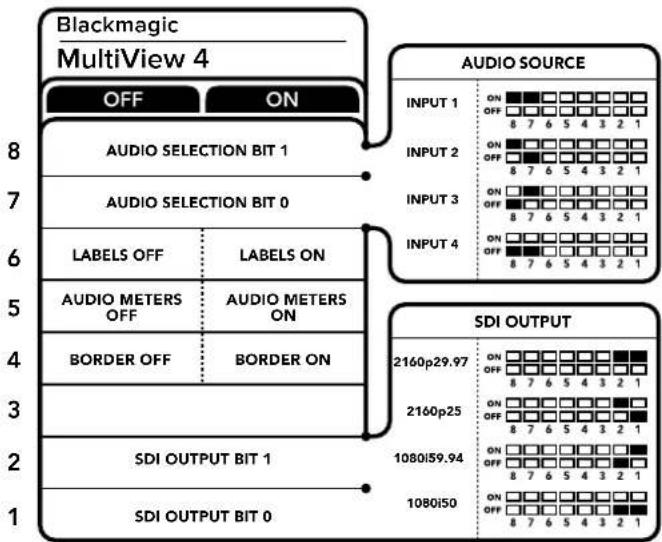

- 开关 - Blackmagic MultiView 4和Blackmagic MultiView 4HD的前面板设有多个小型开关，您可使用笔尖来快速更改设置。要找到Blackmagic MultiView 4的开关，请打开前面板的橡胶防尘盖。设备底部印有开关设置表，方便您查看每个开关的具体设置。
- Teranex Mini Smart Panel – 您可以将Blackmagic MultiView 4的标配前面板替换为选购的TeranexMini Smart Panel智能前面板，以便使用其内置的控制按钮、旋钮以及CD屏幕。这些功能和Blackmagic MultiView 16前面板的控制项非常接近，能够为您提供便捷直观的本地控制。
-Blackmagic MultiView Setup – 通过USB或以太网连接后，您可以在计算机上使用这款设置软件来更改设置。详情请参考“ Blackmagic MultiView Setup”部分的内容。

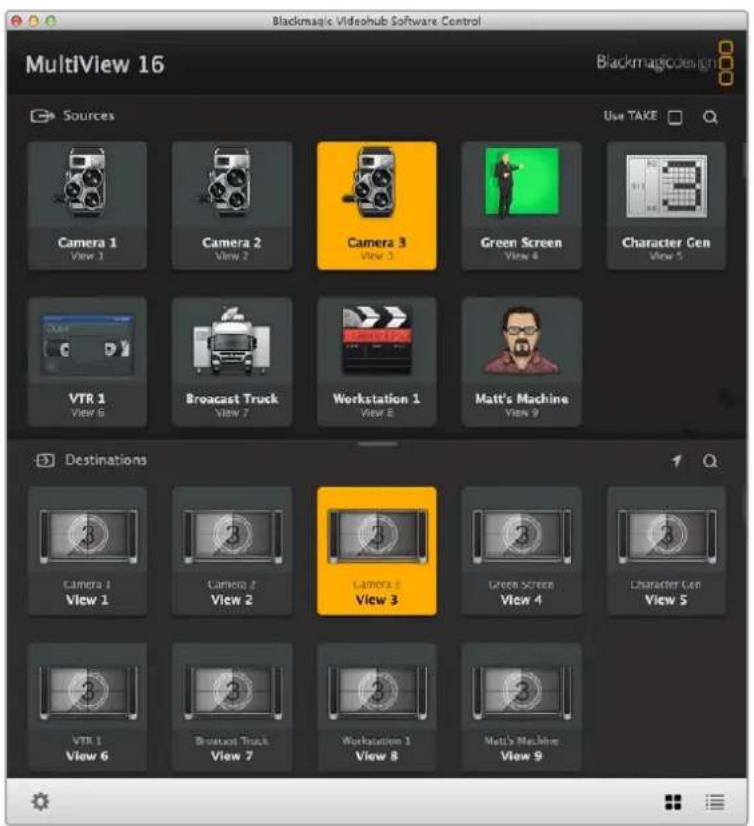

- Videohub Control软件 – 当Blackmagic MultiView 16或Blackmagic MultiView 4连接到网络时，您可以使用Blackmagic Videohub Control控制软件来进行信号指派和分割画面更改，并选择音频输入源。请阅读“使用/ideohub Control软件”部分内容获得更多信息。
Blackmagic MultiView 16的前面板控制
Blackmagic MultiView 16的前面板可实现各项设置的快速更改。

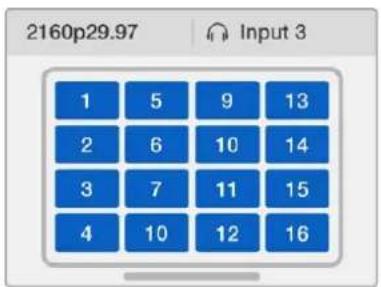

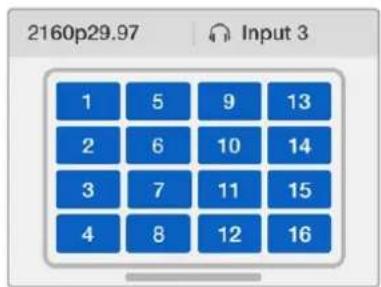

首次启动Blackmagic MultiView 16时，您会看到设备自带的CD屏幕上显示主页面。主页面是默认显示界面，里面包含各项设置的快捷浏览信息，例如：
- 多画面分割输出帧率位于左上角，可显示您的Itra HD SDI多画面分割输出所选的帧率。
·音频输入－位于多画面分割输出帧率的一侧，可显示哪路SDI输入被用于HDMI和SDI多画面分割输出信号上的嵌入音频。 - 多画面分割布局可显示您所选的多画面分割布局。
控制面板按钮

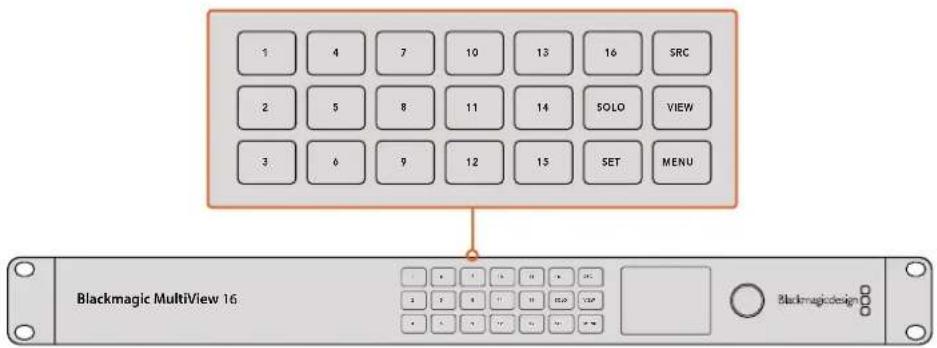

Blackmagic MultiView16的前面板上设有发光按钮，可快速调整各项设置并选定信号源和分割画面。
SOLO按钮
按 “SOLO” 按钮可以全屏视图监看单个画面。您也可以按控制面板上任意一个数字按钮，以全屏模式监看单个画面。再次按下 “SOLO” 按钮可返回到多画面分割布局。


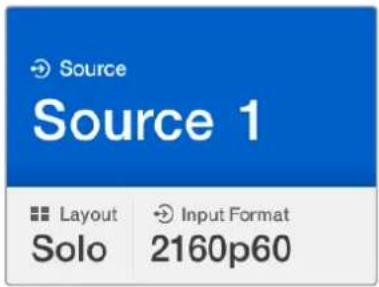

Source Source 1 Layout Input Format Solo 2160p60SOLO功能可在全屏模式下监看某路分割画面。
MENU按钮
按下“MENU”按钮可打开设置界面。使用旋钮和按钮来更改设置，然后再次按MENU”按钮回到主页面。
SET按钮
按“SET”按钮可选择某项要调整的设置。完成设置更改后，再次按下SET”按钮可确认该项更改。
SRC和VIEW按钮
这两个按钮可用于选择各路输入源分别显示到哪路分割画面中。浏览设置菜单时，SRC和VIEW按钮还可被用于在设置选项间上下移动。
旋钮
使用旋钮来滚动显示各项设置，或者选择设置页面的菜单项。要撤销某项选择，您可以按下旋钮，从而回到之前选中的设置。
顺时针或逆时针转动旋钮可在菜单中的两个选项间进行选择。您也可以通过按下旋钮来开启或关闭各项设置。
设置Blackmagic MultiView 16的信号源和分割画面
Blackmagic MultiView 16 的主要功能之一就是可以将您连接的 SDI 信号源指派到不同分割画面中。您可以通过调整这些设置来更改分割画面的排列布局。例如，您可以让 SDI 输入 5 出现在分割画面 1 当中。
如何为各路信号源设置所显示的分割画面位置：

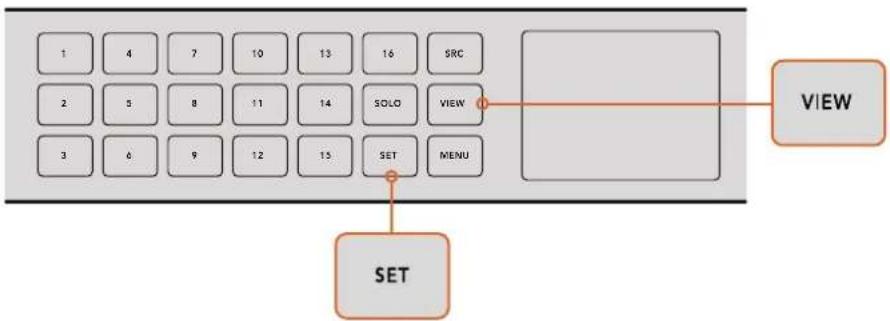

1 按下前面板上的“VIEW”按钮，打开屏幕中的分割画面选择界面。分割画面选择将以蓝色背景高光显示。
2 按下某个数字按钮来选择想要的分割画面位置。或者，您可以转动旋钮来浏览各个分割画面位置。按“SET”确认设置。
3 按 “SRC” 按钮。LCD屏幕中的信号源页面将以高光显示。
4 按下控制面板的某个数字按钮来选择想要的输入。或者，您可以转动旋钮，在CD屏幕上浏览各路输入。
5 按“SET”按钮确认设置。
要让某个信号源显示在某个分割画面中，请按 VIEW 按钮进入分割画面设置，然后进行选择，再按 SET 按钮确认设置。
设置Blackmagic MultiView 16的分割画面布局
如使用Blackmagic MultiView 16型号，您可以选择在多画面分割输出上所显示的分割画面数量。举例说明，如果您连接有4路输入，只要选择2x2布局即可以垂直×水平网格显示这四个分割画面。为了以最佳效果监看各路输入，请根据所连接的输入数量选择最为合适的分割画面布局。
共有四类多画面分割布局供您选择：
-2x2 可显示4个分割画面。如果您连接了一台Ultra HD监视器，每路信号源将以原生HD分辨率显示。
-3x3 可显示9个分割画面。
-4x4 可显示所有16个分割画面。
提示 您也可以按 Blackmagic MultiView16 控制面板上的 “SOLO” 按钮，然后选择一个数字按钮，以全屏模式监看相应分割画面。使用 Blackmagic MultiView 4 机型时，在 TeranexMini Smart Panel 上按下标有 “1” 的 SOLO 按钮。
使用旋钮或数字按钮来选择您要将某路信号源指派到哪个分割画面。


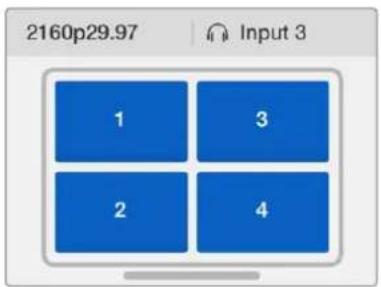

2160p29.97 Input 3 1 3 2 4


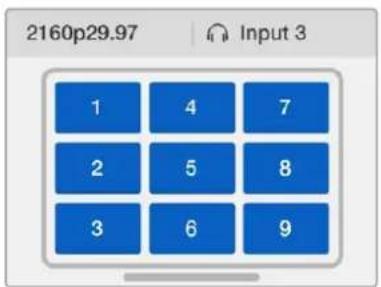

2160p29.97 Input 3 1 4 7 2 5 8 3 6 9
Audio In (音频输入)
该设置可选择在哪路 SDI 输入上提取音频并嵌入到多画面分割输出上。
Overlay (叠加)
该子菜单可通过开启或关闭叠加功能来更改多画面分割的外观。
叠加功能如下:
- Border (边框) - 可将每个分割画面以网格形状分开。
-Label (标签) – 可显示或隐藏分割画面的标签。标签可使用blackmagic MultiView Setup进行修改。
- Audio Meters (音频表) – 可开启或关闭所有分割画面的音频 VU 表。每个分割画面都可以显示出嵌入到每个 SDI 信号中的前两个通道，以便您参考分割画面并监看音频电平。
-SDI Tally – 如果Blackmagic MultiView16的输入16上连接了ATEM切换台的SDI节目输出，当某个信号源切换到直播时，该信号的分割画面周围会显示Tally边框。您可以使用SDI Tally叠加设置开启或关闭这一功能。
为了使Tally良好工作，请确保您连接的Blackmagic MultiView 16输入与ATEM切换台的输入编号相符，否则Tally可能出现在错误的分割画面上。
Video Out (视频输出)
视频输出设置可控制 Blackmagic MultiView 16 上的输出选项。
- Video Format (视频输出) – 使用这一设置可将 Ultra HD 多画面分割输出帧率更改为 2160p29.97 或 2160p25。HD 多画面分割输出帧率将转为 Ultra HD 输出。按下旋钮可取消设置更改，或者返回上一个菜单。
- HD Output (HD输出) - 可为 HD 多画面分割输出选择隔行扫描或逐行扫描。如果选择的视频格式为 2160p29.97，那么 HD 输出可以是 1080p29.97 或 1080i59.94。同样的，如果选择了 2160p25，那么 HD 输出可以是 1080p25 或 1080i50。
Network (网络)
当Blackmagic MultiView16连接到网络时，网络设置可用来设定设备的IP地址、子网络以及网关地址。
设置Blackmagic MultiView 16的IP地址:
1 按前面板上的“MENU”按钮，转动旋钮直至 LCD 屏幕菜单中的“Networking”网络选项高光显示。
2 按 “SET” 按钮进入网络设置页面。
3 转动旋钮来选择“IP Address”选项。
4 按下 “ SET” 按钮，使 IP 地址的第一段数字高光显示。使用旋钮来更改数值。
5 按下 “SET” 确认第一段数值，然后重复上述步骤完成剩余三段数值的更改。请根据需要使用相同方法指派子网络和网关地址。
6 连按两下“MENU”按钮可返回主页面。
将Blackmagic MultiView16连接到以太网后，您就可以从其他位置控制这台设备了。
bar_stacked
| Category | Value | | ---------- | ----------- | | IP Address | 192.168.10.160 | | Subnet | 255.255.255.0 | | Gateway | 192.168.10.1 |使用Blackmagic MultiView 16控制面板上的旋钮和数字按钮完成网络设置的数值指派。
Teranex Mini Smart Panel
Teranex Mini Smart Panel可安装在Blackmagic MultiView 4的正面，以取代其标配的基本前面板。您可以使用智能前面板上自带的按钮、旋钮和CD屏幕快速选择设置。
安装Teranex Mini Smart Panel
由于这款选购的智能前面板支持热插拔操作，因此您无需关闭Blackmagic MultiView4便能安装，且步骤非常简单。
1 使用Pozidriv 2号螺丝刀卸下Blackmagic MultiView标配前面板两侧各两枚M3螺丝，小心取下前面板。
2 在标配面板内侧，您会发现底部角落里有一根透明的塑料管。这根塑料管将设备内部ED的灯光导出照亮标配面板上的状态指示灯。塑料管应和标配前面板保持连接状态。
提示 如果要重新安装回标配前面板，请确保灯管对齐设备前方的管槽。

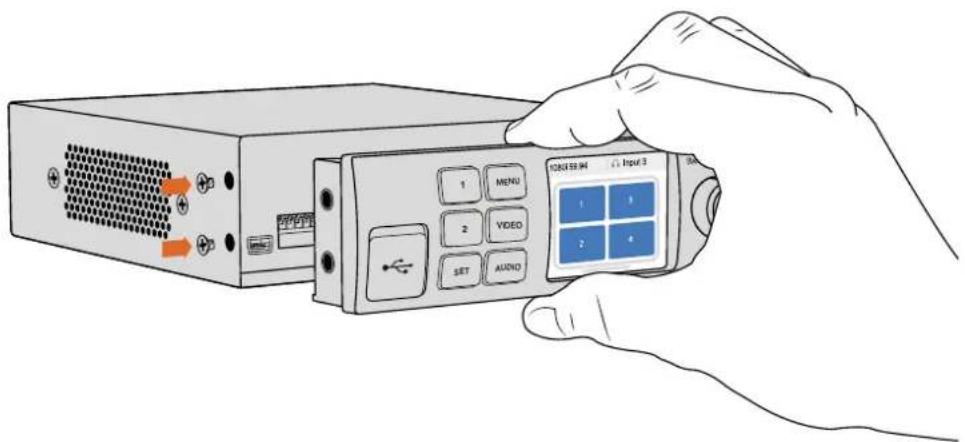

3 将智能前面板后侧的接口对准 Blackmagic MultiView 4 正面的连接口后，再将智能前面板轻轻推入设备，直至接口牢牢固定。智能前面板应与 Blackmagic MultiView 4 的正面紧密贴合并固定到位。
4 将标配前面板上的 M3 螺丝重新安装到智能前面板上。
如果Blackmagic MultiView4安装在TeranexMini RackShelf机架上，您需要先将Blackmagic MultiView4从机架上卸下方可拆装其前面板的螺丝。
详细内容请参考“机架式安装”章节。
Blackmagic MultiView 4的USB端口在安装了智能前面板后依然可以使用。只需打开USB橡胶盖即可找到该端口。安装了Smart Panel时，前面板的小型开关将被盖住，不再使用，因为现在所有设置只要通过LCD屏幕菜单就可以更改。
提示 标配基本款前面板的设计非常牢固，因此如果您需要将Blackmagic MultiView 4安装到设备机架系统后侧，或者安装在布满线缆且有工作人员频繁走动的位置时，可以重新安装基本款前面板。
Teranex Mini Smart Panel功能介绍
智能前面板的功能和 MultiView 16 自带的控制面板类似。主页面是 CD 屏幕菜单首先出现的功能，也是默认显示界面，里面包含各项设置的快捷浏览信息，例如：

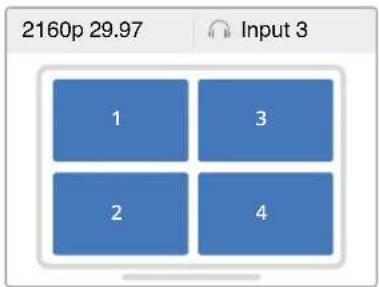

- 多画面分割输出帧率位于左上角，可显示您的Itra HD SDI多画面分割输出所选的帧率。
·音频输入－位于多画面分割输出帧率的一侧，可显示哪路SDI输入被用于HDMI和SDI多画面分割输出信号上的嵌入音频。 - 多画面分割布局可显示2x2多画面分割布局。
other
| Category | Value | |---|---| | 1 | 2160p | | 2 | 29.97 | | 3 | 2160p | | 4 | 29.97 |主页面是TeranexMini Smart Pane智能前面板LCD屏幕的默认显示内容。
控制按钮和旋钮

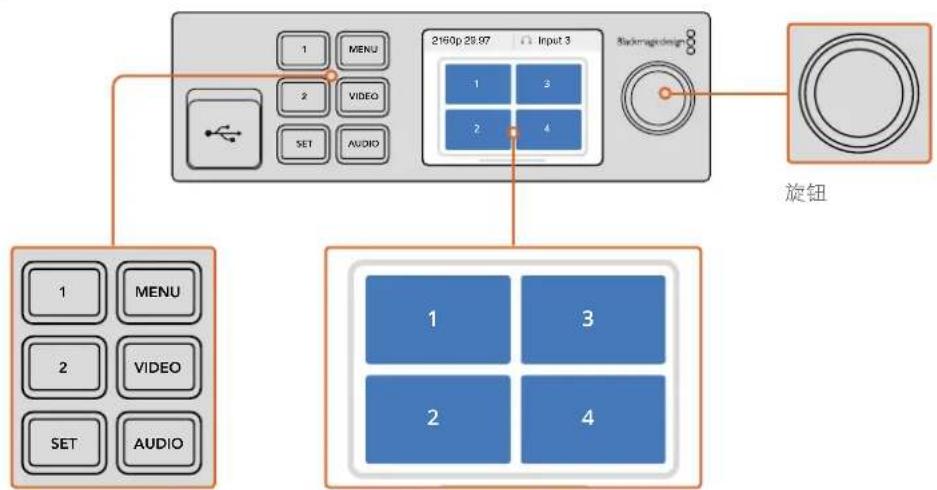

Teranex Mini Smart Panel设有一组按钮和一个旋钮，可用来上下翻找Blackmagic MultiView 4的设置菜单。
- 按钮按钮2 - 这两个按钮可增加或减少数字设置值，或在菜单设置中上下移动。
-SET按钮 - 使用按钮1和按钮2能成设置更改后，按“SET”按钮可确认更改。
-MENU – 按此按钮可进入 Blackmagic MultiView 4 的设置菜单。您也可以按 “MENU” 按钮逐层退出菜单条目，直到返回主页面。
-VIDEO（视频）和AUDIO（音频）按钮—这些按钮为TeranexMiniConverter系列专用，并不适用于BlackmagicMultiView4。
- 旋钮顺时针或逆时针旋转旋钮可来回查看菜单设置，也可调整数字设置值。
控制按钮
视频监视器－显示了主页面屏幕，且当更改设置时使用。
使用TeranexMini Smart Panel更改设置非常简便，您可以立即在CD上看到您的设置并加以确认。
在TeranexMiniSmartPanel上按下“Menu”菜单转按钮可进入 Blackmagic MultiView 4的设置菜单。在此您可以进行如下设置：
Audio In (音频输入)
该设置可选择在哪路 SD 输入上提取音频并嵌入到多画面分割输出上。
视频格式
Blackmagic MultiView 4可设为Ultra HD或HD输出，帧率可为每秒29.97帧或每秒25帧。通过此设置在可用的分辨率和帧率选项间进行选择。
Overlay (叠加)
叠加子菜单可开启或关闭叠加信息。
叠加功能如下:
- Border (边框): 可将每个分割画面以网格形状分开。
- Labels (标签): 可显示或隐藏分割画面的标签。标签可使用Blackmagic MultiView Setup进行修改。
-Audio Meters（音频表）：可开启或关闭所有分割画面的音频VU表。每个分割画面都可以显示出嵌入到每个SDI信号中的前两个通道，以便您参考分割画面并监看音频电平。
当Blackmagic MultiView 4连接到网络时，网络设置可用来设定设备的P地址、子网络以及网关地址。
设置Blackmagic MultiView 4的IP地址:
1 按前面板上的“MENU”按钮，转动旋钮直至 LCD 屏幕菜单中的“Networking”（网络）选项高光显示。
2 按 “SET” 按钮进入网络设置页面。
3 转动旋钮来选择“IP Address”选项。
4 按下“SET”按钮，使IP地址的第一段数字高光显示。使用旋钮来更改数值。
5 按下 “SET” 确认第一段数值, 然后重复上述步骤完成剩余三段数值的更改。请根据需要使用相同方法指派子网络和网关地址。
6 连按两下“MENU”按钮可返回主页面。
“1”和“2”按钮为您的Blackmagic MultiView4网络设置指派数值。
使用开关更改设置
Blackmagic MultiView 4和MultiView 4 HD上设有小型内置开关，可用来更改设置。使用blackmagic MultiView 4时，这些开关位于前面板橡胶防尘盖下。
使用Blackmagic MultiView 4 HD时，这些开关位于设备一侧。
设备底部印有开关设置图表。请从左到右仔细观察 8 到 1 号开关，以确保您的开关设置对应相关说明。
内置开关
Blackmagic MultiView 4底部印有开关设置图表。请从左到右仔细观察8到1号开关，以确保您的开关设置对应相关说明。
提示 虽然设备底部已印有开关设置图表, 但是将来设备更新后或将添加新的设置功能, 因此请关注本操作手册的最新版本发布, 以便获得最新的信息。请前往blackmagic Design的支持中心下载最新版操作手册, 网址www.blackmagicdesign.com/cn/support。
Blackmagic MultiView 4上的开关设置
Blackmagic MultiView 4上的开关设置
Blackmagic MultiView 4的开关可用来更改以下设置：
8、7号开关-音频选择
8、7号开关分别代表Bit 1和0。通过设置8、7号开关的开/关的组合，您可以选择哪路DI输入用于HDMI和SDI多画面分割输出信号中的加嵌音频。
音频选项表
| 音频源 | 8号开关 | 7号开关 开关示意图 | |
| 输入1 ON | (开) | ON(开) |  |
| 输入2 ON | (开) | OFF(关) |  |
| 输入3 OFF | (关) | ON(开) |  |
| 输入4 OFF | (关) | OFF(关) |  |
6号开关-标签
将6号开关设为“On”（开）可显示您多画面分割输出信号中每个窗口的标签。这些标签可通过Blackmagic MultiView Setup来设定，详细内容请查阅本手册后面的介绍。将6号开关设为“Off”（关）可隐藏标签。
5号开关-音频表
将5号开关设为“On”（开）可显示您多画面分割输出信号中每个窗口的音频表。将5号开关设为“Off”（关）可隐藏音频表。
4号开关-边框
将4号开关设为“On”（开）可显示每个MultiView窗口间的边框。将4号开关设为“Off”（关）可隐藏边框。
2、1号开关
2、1号开关分别代表Bit1、0。通过设置2、1号开关的开/关的组合，您可以选择MultiView 4型号中SDI信号的输出格式。
SDI输出选择表
备注 使用选购的 TeranexMini Smart Panel时，开关设置将被智能前面板的设置代替。不论是通过开关、智能前面板或是Blackmagic MultiView Setup软件设置，您的Blackmagic MultiView 4将保持最近一次应用的操作。当卸下智能前面板或通过软件更新 Blackmagic MultiView 4设置后想要恢复到开关控制，您可能需要手动切换每个开关，使新设置生效。
Blackmagic MultiView 4 HD上的开关设置


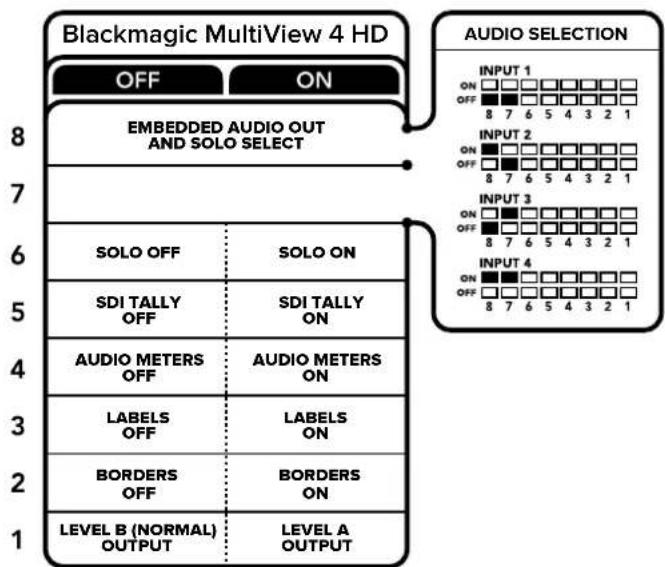

Blackmagic MultiView 4 HD 底部 设有开关设置图 供您参考，方便您更改设置。
Blackmagic MultiView 4 HD的开关可用来更改以下设置
8号和7号开关 - 选择SDI音频加嵌和全屏
8号和7号开关合在一起可提供四种开/关组合。有了这四种不同的组合，您就可以将来自任何四路SDI输入的音频加嵌到多画面分割输出上。在全屏模式下，音频会跟随视频，因此您可以使用这些开关来选择视频源和音频源。
音频选项表
| 音频源 | 8号开关 | 7号开关 开关示意图 | |
| 输入1 OFF | (关) | OFF (关) |  |
| 输入2 ON | (开) | OFF (关) |  |
| 输入3 OFF | (关) | ON (开) |  |
| 输入4 ON | (开) | ON (开) |  |
6号开关 - 全屏视图
将8号开关设为“ON”（开），可显示全屏模式。这样就能以全屏监看单一视图6号开关设为“OFF”（关），可监看2×2多画面分割布局。
全屏模式输出上的加嵌音频会与您选择的视频源自动匹配。使用7号和8号开关为全屏模式选择音频和视频源的组合。2x2多画面分割布局下，7号和8号开关可选择音频输入。
5号开关 - Tally
将5号开关设为“ON”（开），可在各分割画面上显示ally边框。设为“OFF”（关），可隐藏Tally边框。
全屏模式下时，所有其他数据，包括ATEMSDI摄影机控制、时间码以及隐藏式字幕都会直接通过，不发生任何改动。
提示 每路分割画面的输入号码可使用Blackmagic MultiView Setup软件来设置。请确保分割画面号码对应切换台上的输入号码，以便Tally信息正确显示。详情请参阅“Tally配置”部分的内容。
4号开关－音频表
将4号开关设为“ON”（开），可在分割画面上显示音频表。设为FF”（关），可隐藏音频表。
3号开关－分割画面的标签
将3号开关设为“ON”（开），可显示每路分割画面的标签。设为FF”（关），可关闭标签显示。
2号开关－边框
将2号开关设为“ON”（开），可显示各分割画面的边框，设为OFF”（关），可关闭边框。
1号开关 - A级和B级3G-SDI
将1号开关设为“OFF”（关），可选择B级3G-SDI输出，设为“ON”（开），可选择A级3G-SDI。这能方便您更改3G-SDI输出电平，以便兼容其他SDI设备。
使用Blackmagic MultiView Setup
Blackmagic MultiView Setup可以让您从任意 Mac或Windows计算机来轻松配置您的Blackmagic MultiView，并更新其内部软件。这一实用程序简单易用，如果您将Blackmagic MultiView4连接至网络后，甚至无需USB连接就可以通过以太网更改设置。
安装Blackmagic MultiView Setup
Blackmagic MultiView Setup可在64位版Windows以及最新的Sierra和High Sierra版macOS系统上运行。

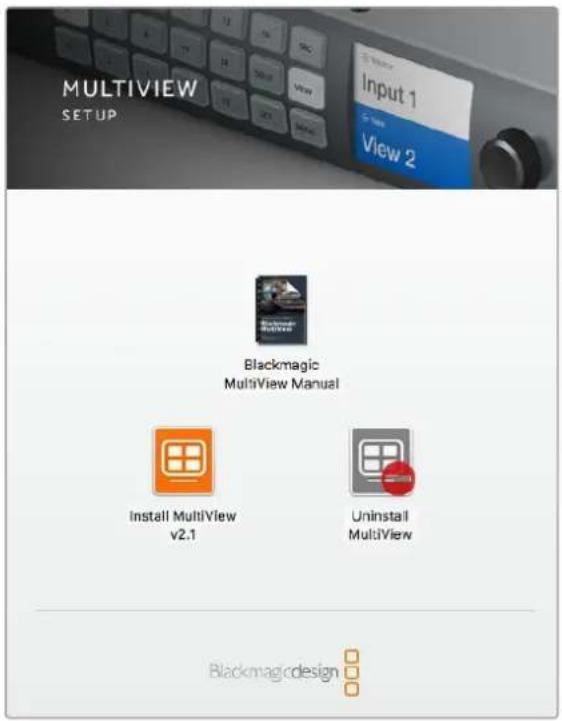

双击安装程序并遵循提示来安装Blackmagic MultiView Setup。
在Windows系统下安装
1 双击内附的安装文件，如果您从 Blackmagic Design 网站下载该程序，请找到下载文件夹，并双击其中的安装文件。
2 根据安装提示操作，并同意License Agreement许可协议条款，Windows会自动安装该软件。
点击Windows系统的“开始”按钮，并依次进入“所有程序”Blackmagic Design>MultiView。MultiView文件夹里含有Blackmagic MultiView Setup应用程序。
在Mac OS X系统下安装
1 双击内附的安装文件，如果您从 Blackmagic Design 网站下载该程序，请找到下载文件夹，并双击其中的安装文件。
2 根据安装提示操作，Mac OS X会自动安装该软件。
然后，您的应用程序文件夹中会新建一个名为 “Blackmagic MultiView” 的文件夹，里面含有 Blackmagic MultiView Setup 程序。
Blackmagic MultiView Setup的主页面
运行Blackmagic MultiView Setup后，首先出现的是软件主页面。如果您的网络中连接了多台Blackmagic MultiView，请点击主页面左右两侧的箭头进行选择。
如果要进入 Blackmagic MultiView 的设置页面，请点击产品图片下方的圆形图标，或直接点击图片。
通过以太网或 USB 连接后，您就可以在计算机上使用 Blackmagic MultiView Setup 来更改 Blackmagic MultiView 的各项设置。
使用Blackmagic MultiView Setup更改设置
点击设置图标打开 Blackmagic MultiView 的设置。设置窗口里您将看到名为 Sources“源”、“Views”（分割画面）以及“Configure”配置的三个选项卡。使用 Blackmagic MultiView 4 和 MultiView 4 HD 机型时，由于分割画面无法通过 Videohub Control 软件来调整，因此“Views”（分割画面）设置不可用。Blackmagic MultiView 4 HD 还设有 “Tally” 菜单，可用来更改 Tally 设置。
提示 设备和计算机必须具备相同的网络设置方可显示源信号。
- Sources (源) – 可用来自定义您的输入标签。该选项卡可更改多画面分割布局中信号源标签的显示方式。
-Views（分割画面）- 这一选项卡只有通过Videohub Control软件控制Blackmagic MultiView 16时方可使用。为分割画面更改名称后，您能够更容易在videohub Control软件的Destination面板中加以识别。
- 视频输出可从Blackmagic MultiView 4 HD上自定义视频格式和SD输出宽高比。
-Configure（配置）- 可控制多项设置，包括设备名称自定义、视频输出和叠加设置，以及网络设置和串行控制调整。
Sources (源)
自定义输入标签
为信号源添加标签可有助于快速识别多画面分割布局中的每路信号。您还可以保存和加载标签组，因此如果您经常将 Blackmagic MultiView 用于不同场合，就可以使用这一功能快速加载标签，无需重新一一录入。
添加的标签可在 Videohub Contro 软件以及联网的 Videohub 控制面板中查看。
要自定义您的输入标签:
1 点击 “Sources” 选项卡。
2 点击您想要更改的输入源名称文本框并键入新标签。
3 点击 “Save” 以确认设置。
Views (分割画面)
自定义分割画面标签
如使用Blackmagic MultiView16机型，您可以更改分割画面的标签，因此当通过videohub Control软件控制MultiView16时能够更容易便于识别。
自定义分割画面标签步骤如下：
1 点击 “Views” 选项卡。
2 到 “Output Labels” （输出标签）设置下，点击想要更改的输出源名称文本框并键入新标签。
3 点击 “Save” 以确认设置。
当这些分割画面标签仍处于其默认状态时，您会注意到输出7的标签为“Solo”（单画面），输出8的标签为“Audio”（音频）。
输出17可更改“Solo”（单画面）设置的软件标签，这一功能可通过blackmagic MultiView 16的前面板进行控制。这将有利于您使用Blackmagic Videohub Control软件来控制MultiView 16。自定义Blackmagic MultiView Setup中的“Solo”输出标签可更改它在Blackmagic Videohub Control中的显示内容。
输出18对应Blackmagic MultiView 16的LCD屏幕菜单中的“Audioln”（音频输入）设置，可指派您想要加嵌到多画面分割输出上的音频。它和和“Solo”输出标签类似，您可以对这一分割画面标签进行自定义更改，从而在使用Blackmagic Videohub Control控制Blackmagic MultiView 16时能查看到不同显示。
Video Output (视频输出)
视频格式和HD输出
Blackmagic MultiView不同机型的视频格式设置稍有不同。
Blackmagic MultiView16可同时输出HD和Ultra HD视频。您也可以选择想要输出的视频帧率。例如，如果您想要输出的信号需要符合美国通常所使用的格式，可选择2160p29.97那么HD输出就可以自动匹配帧率。
本例中，如果选择的视频格式为2160p29.97，那么HD输出可根据您的视频要求设置为1080p29.97或1080i59.94。
MultiView 16中“Video Output”视频输出选项卡上的单选按钮可用来设置观看布局、Ultra HD视频格式、HD输出和SD宽高比等设置。
使用Blackmagic MultiView4机型时，您可以选择通过SDI输出Ultra HD还是HD视频，以及设定帧率等。这些设置全都位于“Video Format”视频格式下拉菜单中。
如使用Blackmagic MultiView4HD,您可以使用“视频格式”菜单选择 HD帧率，以及输出隔行扫描还是逐行扫描视频。您还可以为Blackmagic MultiView 4 HD选择16:9或4:3的SD宽高比。
Blackmagic MultiView4 HD的“Video Output”（视频输出）选项卡可用来选择输出HD分辨率和帧率，并设置为隔行或逐行扫描。
更改Multi View的分割画面布局
与Blackmagic MultiView 16控制面板LCD菜单上的“Layout”（布局）设置一样，您还可以使用Blackmagic MultiView Setup软件来更改画面布局。在“Details”（详情）设置中点击相应的布局图标来选择想要使用的布局设置。
MultiView 16 设置屏幕布局。
如使用Blackmagic MultiView 4 HD，您可将Tally配置设置为“Tally Override”或设为Blackmagic摄影机，或从ATEM切换台发送到MultiView 4 HD的摄影机号码。

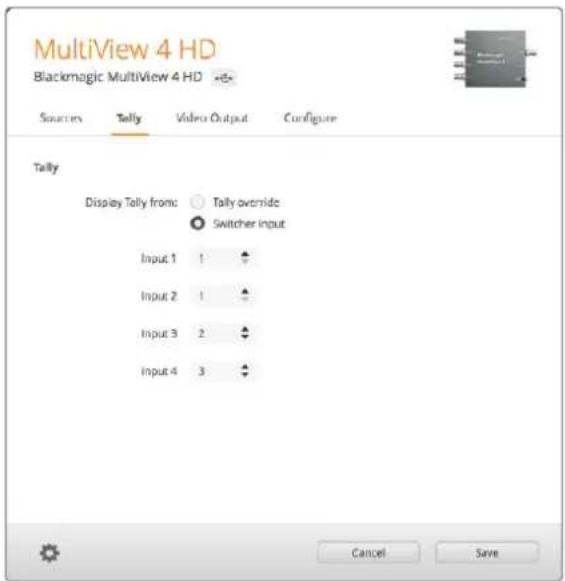

MultiView Setup软件上“Tally”菜单中的Tally选项
选择和切换台输入对应的Tally信号时，您可以在输入1到4的文本框中输入1到99的摄影机编号。
Tally Override
Tally 信号通常由连接到 MultiView 最后一个 SDI 输入上的节目返送信号提供。但是，您可能想要将所有摄影机连接到所有分割画面上。
如果您使用Blackmagic Design摄影机并连接到ATEM切换台或其他带有第三方Tally系统的SDI切换台，就可以启用“Tally Override”功能。选择了“Tally Override”功能后，您的MultiView4HD就会寻找嵌入在每路SDI输入上的Tally信号。也就是说，所有分割画面都将单独接收Tally信号，而不是通过设备最后一个输入的节目返送上接收一组Tally信号。
提示 “Tally Override” 模式适用于任何连接了 Blackmagic ATEM 切换台或 Blackmagic Camera Fiber Converter 的 Blackmagic URSA Mini、URSAMini 4K、URSA Mini Pro 和 URSA Broadcast 摄影机。更多关于如何连接第三方切换台或第三方 Tally 的信息，请参考 Blackmagic 3G-SDI Shield for Arduino 操作手册。
SD宽高比
如果将4:3 SD视频连接到Blackmagic MultiView16，请勾选“Set to 4:3”复选框。这样能确保您的3视频使用正确的宽高比显示。
如果连接的是16:9 SD视频，请勾选“Set to 16:9”复选框，以便显示正确的画面。
当您将一路SD信号源输入到Blackmagic MultiView4 HD时，您可以使用设置软件来切换16:9和4:3输出画面。到“Video Output”视频输出菜单中选择一个 SD宽高比选项。

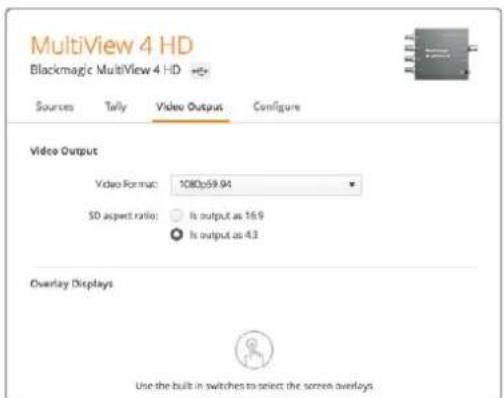

MultiView设置软件里“视频输出”菜单中的SD宽高比选项
Overlay Displays (叠加显示)
Blackmagic MultiView 16 和 Blackmagic MultiView 4 的 “Overlay” （叠加）设置中设有复选框，可用来启用 Blackmagic MultiView 中的各项功能。
叠加功能如下:
- Border (边框): 可将每个分割画面以网格形状分开。
- Labels (标签)：可显示或隐藏分割画面的标签。标签可使用Blackmagic MultiView Setup进行修改。
- Audio Meters（音频表）：可开启或关闭所有分割画面的音频VU表。每个分割画面都可以显示出嵌入到每个SDI信号中的前两个通道，以便您参考分割画面并监看音频电平。
-SDI Tally: 当Blackmagic MultiView 16的16号输入或Blackmagic MultiView 4的4号输入连接到ATEM切换台的节目SDI输出上时，一旦将视频源切换为播出状态，画面上就会显示边框。Tally功能可通过在叠加设置中勾选“Turn on SDI Tally”复选框来启用。取消勾选可禁用该项功能。输入号码可在设置软件中指派，以便Tally正确显示。
Overlay Displays
在Blackmagic MultiView 16和Blackmagic MultiView 4机型上，“Configure”（配置）选项卡中的叠加设置可以开启或关闭边框、分割画面标签、音频表等叠加信息，甚至还可添加SDITally边框
提示 为了使Tally 正常工作，请确保您所连接的 Blackmagic MultiView的所有输入都与ATEM切换台的输入编号相符，否则ally 可能显示在错误的分割画面上。
Configure (配置)
为您的Blackmagic MultiView命名
不同Blackmagic MultiView型号的“Configure”（配置）选项卡各有不同。
Blackmagic MultiView 16或Blackmagic MultiView4的“Configure”（配置）选项卡设有“Details”（细节）、“Overlay”（叠加）以及“Network Settings”（网络设置）等多组设置。Blackmagic MultiView 4 HD可显示标签和软件版本号，没有设置。
为Blackmagic MultiView 16或 Blackmagic MultiView4命名，可在进行远程控制时便于识别：
1 点击 “Configure” 选项卡。
2 在 “Details”（详情）设置下，点击 “Name”（名称）文本框并为您的Blackmagic MultiView键入一个新标签。
3 点击“Save”（保存）。
使用Blackmagic MultiView Setup为您的Blackmagic MultiView 16命名，以便网络用户轻松识别。
网络和串行控制设置
通过USB将Blackmagic MultiView 16连接到计算机上后，您可以使用blackmagic MultiView Setup软件来设置Network Settings（网络设置）和Serial Control Settings（串行控制设置）。此外，您还可以通过设备的前面板LCD屏幕菜单来更改这些设置。当为Blackmagic MultiView 4进行配置时，仅有网络设置可用。
要更改网络设置，请点击相应的文本框并使用键盘键入相应值，或者勾选相应的复选框即可。
要设置串行控制，请根据以下步骤将Blackmagic MultiView16通过USB连接到您的计算机：
运行Blackmagic MultiView Setup，点击产品图片或其下方的设置图标来选择ackmagic MultiView16。
2 点击 “Configure” （配置）选项卡，如果您的 Blackmagic MultiView 16 是以访客身份连接控制面板，请将 “Leitch Protocol” 交换机设置为 “Leitch Client”；如果您的 Blackmagic MultiView 16 是从自动化系统或第三方矩阵控制系统上操控，请将 Leitch Protocol” 交换机设置为 “Leitch Server”。
3 点击 “Save” 按钮确认您的设置。
保存和加载标签组
如果您从事项目制作时经常会重复用到一些标签组，您还可以通过简单步骤将标签组保存用于日后加载。
要保存您的标签组，请点击Blackmagic MultiView Setup软件界面中的齿轮图标，打开“Label Set”（标签组）设置，并选择“Save LabelSet”（保存标签组）。选择文件保存地址，然后点击“Save”保存。
要加载您的标签组，请点击该齿轮图标，打开“LabelSet”（标签组）设置，并选择“Load Label Set”（加载标签组）。找到您保存的标签组文件并点击“Load”加载。
使用Blackmagic MultiView Setup保存并加载标签。
更新内部软件
您需要定期更新Blackmagic MultiView的内部软件。升级内部软件可以添加新功能、兼容新硬件，并支持新格式等。
更新Blackmagic MultiView内部软件步骤如下:
1 通过 USB 或以太网将 Blackmagic MultiView 连接到您的计算机。
2 运行Blackmagic MultiView Setup, 软件会自动显示网络中所连接的Blackmagic MultiView。
3 点击产品图片或产品名称下方的设置图标来选择您的 Blackmagic MultiView。
4 Blackmagic MultiView Setup会告知是否需要更新。

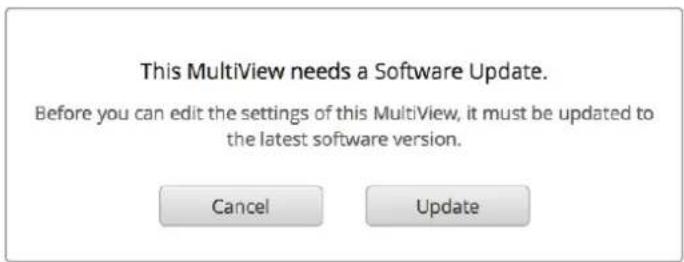

5 如果需要更新，请点击“Update”按钮，并完成软件安装。请确保在更新过程中不要断开Blackmagic MultiView。
6 更新完成后，点击“Close”按钮关闭。

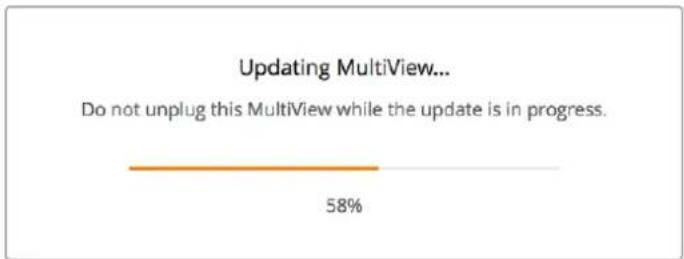

点击 “Update” (更新) 按钮安装新的内部软件。
请确保在更新过程中不要断开Blackmagic MultiView。
使用Videohub Control软件
将您的Blackmagic MultiView 16连接到网络中后，您可以在Mac或Windows计算机上使用Blackmagic VideohubControl软件，将Blackmagic MultiView 16的视频输入指派到多画面分割布局的不同分割画面上。Blackmagic MultiView的SDI输入会以按钮形式显示在“Sources”面板中，各路分割画面则会以按钮形式显示在“Destinations”面板中。Videohub软件安装程序中包含了Videohub Control应用程序，该应用程序也可在Blackmagic Design网站的支持页面进行下载，网址：www.blackmagicdesign.com/cn/support。
备注 您可以使用 Videohub Control 软件将源信号指派到 Blackmagic MultiView 16 画面上，以及为多画面分割输出选择单画面模式或音频源等其他设置。使用 Blackmagic MultiView 4 机型时，您可以使用 Videohub Control 软件为多画面输出更改单画面和音频源。
选择您的 MultiView 16
运行Videohub Control软件后，点击齿轮图标打开“Settings”（设置）弹出菜单，并选择“Select Videohub”（选择 Videohub）。从连接设备列表中选择您的Jackmagic MultiView 16。
如果您为输入添加了标签，那么这些名字也会出现在videohub Control软件中。如果您没有为输入添加标签，那么它们将显示为Input 1、Input 2、Input 3，以此类推。
您可以使用 Blackmagic VideohubControl 将 Blackmagic MultiView16 的信号源远程设定到不同的分割画面上。
查看输入
点击Destinations面板中的各个分割画面按钮，可查看每路Blackmagic MultiView16的视频输入具体被指派到哪个分割画面上。然后，该destination按钮，也就是分割画面按钮会亮起。而此时Sources面板中相对应的视频输入也会亮起，以便您明确哪路输入或信号源对应的是哪个分割画面。
将输入指派到分割画面
要将一路视频输入指派到一个分割画面上，请从Destination面板中点击一个分割画面按钮，然后在Sources面板中点击一个输入按钮，就可以立即将该路输入指派到该分割画面了。
Solo Input (单画面输入)
当Blackmagic MultiView 16的前面板上的“SOLO”按钮时，“Solo Input”按钮可以决定哪路输入将全屏显示。点击Videohub Control的Destination面板中的“Solo Input”按钮，再点击Sources面板中的一个输入按钮即可。
Audio Input (音频输入)
当使用Blackmagic MultiView16及Blackmagic MultiView4时，您可以使用Videohub Control软件中的“Audio Input”（音频输入）按钮来决定略 SDI输入的音频将被指派到多画面分割输出上。点击Videohub Control的Destination面板中的“Audio Input”按钮，再点击Sources面板中的一个输入按钮就可以立即将该输入的音频指派到该多画面分割输出了。


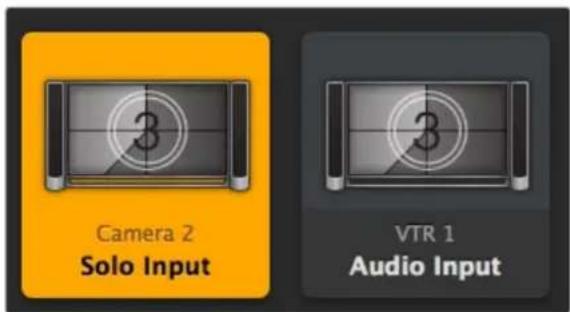

Camera 2 Solo Input VTR 1 Audio Input“Solo Input”（单画面输入）和“Audio Input”（音频输入）按钮可让您通过 Videohub Control 更改这些设置。
Developer Information
Blackmagic Videohub Ethernet Protocol v2.3
Summary
获得帮助最快捷的途径是登陆Blackmagic Design在线支持页面，并浏览有关 Blackmagic MultiView 的最新支持信息和材料。
Blackmagic Design在线支持页面
请登陆Blackmagic Design支持中心www.blackmagicdesign.com/cn/support获得最新版操作手册、软件以及技术答疑文章。
Blackmagic Design论坛
您可以登陆我们的网站访问 Blackmagic Design论坛，获得更多信息和有用的创意资源。访问论坛也是获取帮助的一个捷径，因为论坛中不乏经验丰富的用户和 Blackmagic Design的员工，他们都能为您答疑解惑。请登陆网址 http://forum.blackmagicdesign.com 进入论坛。
联系Blackmagic Design支持中心
如果我们提供的支持信息和论坛均无法解答您的疑问，请到支持页面下点击“给我们发送电子邮件”按钮即可发送技术支持请求。或者，您也可以点击“查找您所在地区的支持团队”按钮，致电您所在地区的Blackmagic Design支持中心获得帮助。
查看当前安装的软件版本
要检查您计算机上安装的Blackmagic MultiView软件版本，请打开Blackmagic MultiView应用程序查看。打开“Blackmagic MultiView”菜单，选择“About MultiView”即可查看版本号。
如何获得更新
请先检查计算机上安装的Blackmagic MultiView 16版本，然后登陆网址 www.blackmagicdesign.com/cn/support, 访问 Blackmagic Design 支持中心查看版本更新信息。 请定期关注版本更新，但切勿在进行重要项目工作时进行软件升级，以免重要资料丢失。
监管告知与安全信息
监管告知
在欧盟范围内处置电子垃圾和电子设备的注意事项。
根据产品所附的提示标志，本设备不得与其它废弃材料共同处置。处置废弃设备时，必须交给指定收集点进行回收。对废弃设备进行单独收集并回收能够节省自然资源，且回收方式不会损害环境和人体健康。获取更多关于废弃设备回收点的信息，请联系您所在城市的回收站，或当时购买设备的经销商。
本设备经过测试，符合 FCC规则的第15部分对A类数字设备的限制。这些限制旨在为运行于商业环境中的设备提供合理保护，使其免受有害干扰的影响。本设备可生成、使用且辐射射频能量，如果未按照安装手册来安装和使用本设备，则可能导致对无线电通信的有害干扰。在住宅区运行本产品可能会产生有害干扰，在这种情况下将由用户自行承担消除干扰的费用。
必须满足以下条件后方可操作：
1 设备不会造成有害干扰。
2 设备必须能够承受任何干扰，包括可能导致意外操作的干扰。
必须使用有高品质屏蔽的 HDMI 电缆连接 HDMI 接口。
安全信息
设备必须连接在配有保护地线的电源插座。
为了降低触电风险，请勿将设备放在会滴水或溅水的地方。
设备适合在环境温度低于 40^ C 的热带地区使用。
确保设备四周留有足够的空间，不受阻碍。
安装在机架上时，确保相邻设备不会阻碍通风。
设备内部零件 维修服务请联系当地Blackmagic Design服务中心。
请在海平面高度为2000米以下的地区使用。
保修
有限保修
Blackmagic Design保证Blackmagic MultiView自购买之日起36个月内不会有材料和工艺上的缺陷；自购买之日起12个月内，接口、线缆、冷却风扇、光纤模块、保险丝、键盘及电池不会出现材料或工艺上的缺陷。若本产品在保修期内出现质量问题，Blackmagic Design可选择为产品提供免费修理或更换零部件，或者更换缺陷产品。
为确保消费者有权享受本保修条款中的服务，如遇产品质量问题请务必在保修期内联系blackmagic Design并妥善安排保修事宜。消费者应将缺陷产品包装并运送到blackmagic Design的指定服务中心进行维修，运费由消费者承担并预先支付。若消费者因任何原因退货，所有运费、保险费、关税等各项税务以及其他费用均由消费者承担。
本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故障或损坏。根据本保修服务，Blackmagic Design的保修服务范围不包括以下内容：1. 对由非Blackmagic Design专门人员进行的安装、维修或保养所造成的损坏进行维修；2. 对因使用不当或连接到不兼容设备所造成的损坏进行维修，3. 对因使用了非Blackmagic Design生产的零部件所导致的损坏或故障进行维修，及4. 对经过改装或和其他产品进行组装的产品进行保养维修（因为产品经改装或组装后会增加保养维修所需时间或保养难度）。本保修条款由BLACKMAGIC DESIGN提供，它可取代所有其他明示或隐含的保修。BLACKMAGIC DESIGN及其供应商对任何有关适销性及就特定用途的适用性等隐含保证不作任何担保。BLACKMAGIC DESIGN负责为消费者提供缺陷产品的维修或更换服务是完整和排他性补救措施，不论BLACKMAGIC DESIGN或其供应商是否事先获悉发生间接、特殊、偶然或必然损坏等损坏的可能性。若消费者对本设备进行非法使用BLACKMAGIC DESIGN概不负责。对因使用本产品造成的损失，BLACKMAGIC DESIGN概不负责。本产品的操作风险由用户自行承担。
Copyright 2018 Blackmagic Design 版所有。“Blackmagic Design”、“DeckLink”、“HDLink”、“Workgroup Videohub”、“Multibridge Pro”、“Multibridge Extreme”、“Intensity”以及“Leading the creative video revolution”均为美国及其他国家的注册商标。所有其他公司名称及产品名称可能是其他所有者的注册商标。
