用户手册 KS 1038 E Fein

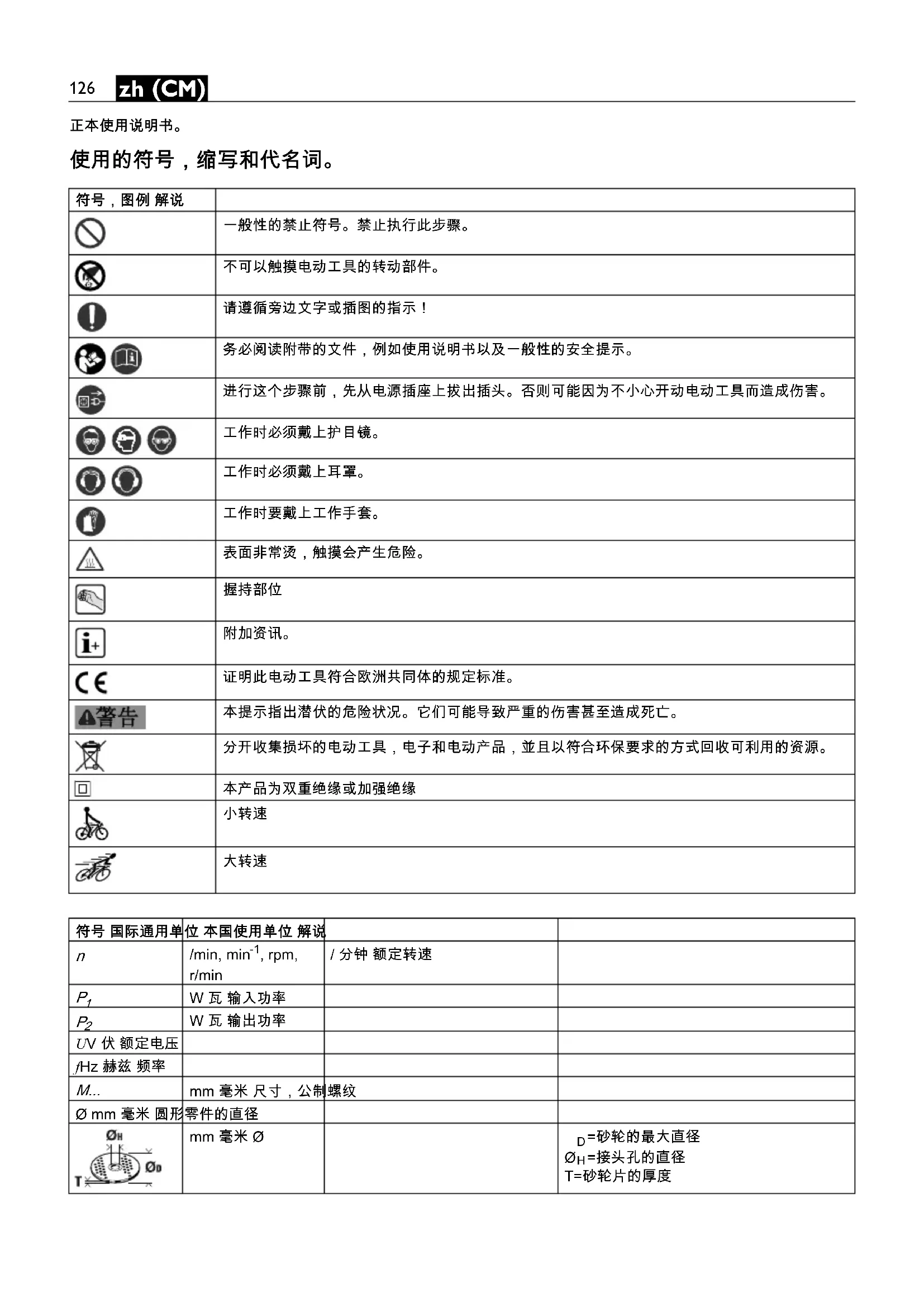

一般性的禁止符号。禁止执行此步骤。 不可以触摸电动工具的转动部件。 请遵循旁边文字或插图的指示！ 务必阅读附带的文件，例如使用说明书以及一般性的安全提示。 进行这个步骤前，先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤害。 工作时必须戴上护目镜。

工作时要戴上工作手套。 表面非常烫，触摸会产生危险。

证明此电动工具符合欧洲共同体的规定标准。 本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。 分开收集损坏的电动工具，电子和电动产品，並且以符合环保要求的方式回收可利用的资源。 本产品为双重绝缘或加强绝缘

W 瓦 输出功率 U V 伏 额定电压 f Hz 赫兹 频率 M... mm 毫米 尺寸，公制螺纹 Ø mm 毫米 圆形零件的直径 mm 毫米 Ø

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和 / 或造成严重伤害。妥善保存所有的安全规章和指示以便日后查阅。详细阅读並彻底了解本使用说明书和附带的 " 一般性安全规章 " （书目码 3 41 30 054 06 1） 后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。同时也要注意各国有关的工作安全规定。 本手提式长颈角磨机如果安裝了 FEIN 指定的工具和附件，即可以在能夠遮蔽風雨的工作場所內工作。本长颈角磨机可以在工件的表面进行干式抛光。本电动工具也可以连接在足够功率的交流电发电机上使用。该发电机必须苻合 ISO 8528 的标准并且是 G2 装备等级。但是如果逾越了 10 % 的所谓畸变因素 , 便不算苻合上述的标准。如有疑问必须询问有关发电机的细节。 针对抛光的共同安全规章 本电动工具可充当抛光机。阅读随机附带的所有安全规章、指示、描述和资讯。 如未遵循以下的指示，可能遭受电击，产生火灾和 / 或造成严重伤害。本电动工具不适合进行研磨，砂纸研磨，也不适合以钢丝刷粗磨及进行分割。 未按照规定使用电动工具可能产生危险并造成伤害。不使用非工具制造商推荐和专门设计的附件。 否则该附件可能被装到你的电动工具上，而它不能保证安全操作。附件的额定速度必须至少等于电动工具上标出的最大速度。 附件以比其额定速度大的速度运转会发生爆裂和飞 附件的外径和厚度必须在电动工具额定能力范围之内。 不正确的附件尺寸不能得到充分防护或控制。如果安装件配备螺杆柄，该螺杆柄必须和主轴的螺纹完全吻合。而在安装时必须使用法兰的安装件，该安装件的安装孔直径必须和法兰的接头孔直径一致。 无法正确地被固定在电动工具上的安装件，不仅旋转时不均匀，会强烈震动并且会造成失控。不要使用损坏的附件。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，靠背垫是否有裂缝，撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具最大空载速度运行 1 分钟。 损坏的附件通常在该试验时会碎裂。戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。 眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。 工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝缘握持面来握住电动工具。 切割附件碰到一根带电导线可能会使电动工具外露的金属零件带电并使操作者发生电击危险。使软线远离旋转的附件。 如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋转附件中。直到附件完全停止运动才放下电动工具。并且不得使用任何外力迫使金刚石切割片停转。 旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。当携带电动工具时不要开动它。 意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。经常清理电动工具的通风口。 电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。mm 毫米 M=针对固定法兰的螺纹l=螺纹杆的长度kg 公斤 重量符合 EPTA-Procedure 01/2003 的规定

dB 分贝 声功率水平 pCpeakdB 分贝 最高声压水平 K... m/s

振荡发射值根据 EN 60745 ( 三向矢量和 ) h,P m/s

米,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏,分贝, 分,米/秒 国际性单位系统 SI 中的标准单位和引用单 符号 国际通用单位 本国使用单位 解说 OBJ_BUCH-0000000037-002.book Page 127 Tuesday, February 11, 2014 11:30 AM128 zh (CM) 不要在易燃材料附近操作电动工具。 火星可能会点燃这些

不要使用需用冷却液的附件。 用水或其他冷却液可能导致

反弹是因卡住或缠绕住的旋转砂轮，靠背垫，钢丝刷或其 他附件而产生的突然反作用力。卡住或缠绕会引起旋转附 件的迅速堵转，随之使失控的电动工具在卡住点产生与附 件旋转方向相反的运动。 例如，如果砂轮被工件缠绕或卡住了，伸入卡住点的砂轮 边缘可能会进入材料表面而引起砂轮爬出或反弹。砂轮可 能飞向或飞离操作者，这取决于砂轮在卡住点的运动方 向。在此条件下砂轮也可能碎裂。 反弹是电动工具误用和 / 或不正确操作工序或条件的结果。 可以通过采取以下给出的适当预防措施得以避免。 保持紧握电动工具，使你的身体和手臂处于正确状态以抵 抗反弹力。如有辅助手柄，则要一直使用，以便最大限度 控制住起动时的反弹力或反力矩。 如采取合适的预防措 施，操作者就可以控制反力矩或反弹力。 绝不能将手靠近旋转附件。 附件可能会反弹碰到手。 不要站在发生反弹时电动工具可能移动到的地方。 反弹将 在缠绕点驱使工具逆砂轮运动方向运动。 当在尖角，锐边等处作业时要特别小心。避免附件的弹跳 和缠绕。 尖角，锐边和弹跳具有缠绕旋转附件的趋势并引

不要附装上锯链，木雕刀片或带齿锯片。 这些锯片会产生

针对抛光的特殊安全规章 抛光罩上不可以有松脱的零件，特别是松脱的固定绳。处 理好固定绳或缩短固定绳。 松脱的固定绳会随着机器一起 旋转，它可能会缠住您的手指头或工件。

如果同时提供了研磨体和弹性垫片，则要使用该垫片。 务必确定已经完全遵照制造厂商的指示，正确地安装好磨 具。安装好的磨具必须能够无阻碍地自由旋转。 未正确安 装好磨具，磨具可能在操作中途松脱，并被抛开。 小心地操作研磨体，并遵循制造商的指示保存研磨体。 损 坏的研磨体可能有裂痕并且在工作中途爆裂。 电动工具不可以指向您自己，其他人或动物。 锋利或炙热 的安装工具可能造成伤害。 使用固定式吸尘装备 , 经常使用压缩空气清洁通气孔， 并 启动故障电流保护开关 (FI)。 在某些极端的使用状况下， 可能因为加工金属而造成导电的废尘在电动工具的内部囤 积。发生上述情况可能破坏电动工具的绝缘保护功能。 切勿使用螺丝或钉子在电动工具上固定铭牌和标签。 如果 破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌

操作机器时务必使用辅助手柄。 使用辅助手柄可以有把握

操作前必须检查电线和插头是否有任何损坏。 我们的建议 : 操作本电动工具时，务必要连接最多 30 mA 额定剩馀电流 的漏电断路器 (RCD) 。 手掌 - 手臂 - 震动 本说明书中引用的震动水平，是采用 EN 60745 中规定的 测量方式所测得。这个震动水平值可以作为电动工具之间 的比较标准。您也可以拿它来推测机器目前的震动受荷状

此震动水平只适用在以电动工具进行规定的用途时。如果 未按照规定使用电动工具，在机器上安装了不合适的工 具，或者未确实执行机器的维修工作，实际的震动水平会 异于提供的震动水平。因此在操作过程结束后，机器的震 动受荷状况会明显提高。 为了准确地评估机器的震动受荷状况，还必须考虑以下的 时间因素：例如关机的时间或机器空转待命的时间等。如 果把整个工作过程中累加的关机或待命时间列入考虑，则 可以明显地降低机器的震动受荷状况。 为了保护操作者免受机器震动危害，必须另外采行防护措 施，例如：做好电动工具和安装工具的维修工作，手掌要 保持温暖，安排好工作的流程。 处理对身体有危害的废尘 使用本机器时可能会产生有害健康的废尘。 接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废 尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘， 研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含 木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过 敏现象和 / 或造成呼吸道疾病，癌症以及影响生殖能力。 吸入废尘后的致病可能性，需视曝露在危尘中的程度而 定。操作机器时必须使用合适而且合格的吸尘装备，以及 佩戴个人的防护装备，另外也要保持工作场所的良好通风 状况。加工含石棉工件的工作必须交给专业人员执行。木 尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在 特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘 箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注 意工件制造商所提出的有关加工时的注意事项，而且要兼 顾贵国有关加工该工件的法规。

防止再起动装备能够预防操作中的电动工具在断电 （即使 是短暂地停电） 之后 （例如插头被拔出了）突然地自动起

在马达静止后才可以按下锁定按钮 ( 参考页数 5)。 检查是否已经固定好防火花护罩，必须要按下锁定按钮才

在某些极端的使用情况下 （例如加工金属材 料），可能在机器内部囤积大量的导电废尘，因 而影响了机器的绝缘功能。因此要经常使用干燥，无油的 压缩空气从通气孔清洁电动工具的内室，並且要连接电流 保护开关 （FI）。 如果电动工具的电线损坏了，只能更换由 FEIN 顾客服务

OBJ_BUCH-0000000037-002.book Page 128 Tuesday, February 11, 2014 11:30 AM129 zh (CM) 从以下的网址 www.fein.com 可以找到本电动工具目前的

以下零件您可以根据需要自行更换 : 工具，辅助手柄，固定法兰，防火花护罩

有关本产品的保修条件，请参考购买国的相关法律规定。 此外 FEIN 还提供制造厂商的保修服务。有关保修的细节， 请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾

在本使用说明书上提到的和标示的附件，並非全部包含在 电动工具的供货范围中。

FEIN 公司单独保证，本产品符合说明书末页上所列出的各

必须以符合环保要求的方式处理包装材料和废弃的电动工

选择附件 ( 参考页数 9). 只能使用 FEIN 原厂的附件，而且是针对该电动工具型号

一般性的禁止符號。禁止執行此步驟。 不可以觸摸電動工具的轉動部件。 請遵循旁邊文字或插圖的指示！ 必須閱讀附帶的文件，例如使用說明書以及一般性的安全提示。 進行這個步驟前，先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷害。 工作時必須戴上護目鏡。

工作時要戴上工作手套。 表面非常燙，如觸摸表面會因此造成損傷。

證明此電動工具符合歐洲共同體的規定標準。 本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。 分類收集已損壞的電動工具，電子和電動產品，並且以符合環保要求的方式回收 , 可使有用物料

W 瓦 輸出功率 U V 伏 額定電壓 f Hz 赫茲 頻率 M... mm 毫米 尺寸，公制螺紋 Ø mm 毫米 圓形零件的直徑 mm 毫米 Ø

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和 /或造成嚴重傷害。 妥善保存所有的安全規章和指示以便日后查閱。詳細閱讀並徹底了解本使用說明書和附帶的 " 一般性安全規章 " （文件編號 3 41 30 054 06 1） 後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。同時也要注意各國有關的工作安全規定。 本手提式長頸角磨機如果安裝了 FEIN 指定的工具和附件，即可以在能夠遮蔽風雨的工作場所內工作。本長頸角磨機可以在工件的表面進行干式拋光。本電動工具也可以連接在足夠功率的交流電發電機上使用。該發電機必須苻合 ISO 8528 的標准並且是 G2 裝備等 級。但是如果逾越了 10 % 的所謂畸變因素 , 便不算苻合上 述的標準。如有疑問必須詢問有關發電機的細節。 針對拋光的共同安全規章 本電動工具可充當拋光機。閱讀隨機附帶的所有安全規章、指示、描述和資訊。 如未遵循以下的指示，可能遭受電擊，產生火災和 / 或造成嚴重傷害。本電動工具不適合進行研磨，砂紙研磨，也不適合以鋼絲刷粗磨及進行分割。 未按照規定使用電動工具可能產生危險並造成傷害。不使用非工具制造商推薦和專門設計的附件。 否則該附件可能被裝到你的電動工具上，而它不能保證安全操作。附件的額定速度必須至少等于電動工具上標出的最大速度。 附件以比其額定速度大的速度運轉會發生爆裂和飛 附件的外徑和厚度必須在電動工具額定能力範圍之內。 不正確的附件尺寸不能得到充分防護或控制。如果安裝件配備螺杆柄，該螺杆柄必須和主軸的螺紋完全吻合。而在安裝時必須使用法蘭的安裝件，該安裝件的安裝孔直徑必須和法蘭的接頭孔直徑一致。 無法正確地被固定在電動工具上的安裝件，不僅旋轉時不均勻，會強烈震動並且會造成失控。不要使用損壞的附件。在每次使用前要檢查附件，例如砂輪是否有碎片和裂縫，靠背墊是否有裂縫，撕裂或過度磨損，鋼絲刷是否松動或金屬絲是否斷裂。如果電動工具或附件跌落了，檢查是否有損壞或安裝沒有損壞的附件。檢查和安裝附件後，讓自己和旁觀者的位置遠離旋轉附件的平面，並以電動工具最大空載速度運行 1 分鐘。 損壞的附件通常在該試驗時會碎裂。戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。 眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。讓旁觀者與工作區域保持一安全距離。任何進入工作區域的人必須戴上防護用品。 工件或破損附件的碎片可能會飛出並引起緊靠著操作區域的旁觀者的傷害。切割附件觸及帶電導線會使電動工具外露的金屬零件帶電，並使操作者 當在切割附件有可能切割到暗線或自身電線的場所進行操作時，只能通過絕緣握持面來握住電動工具。 切割附件踫到一根帶電導線會使電動工具外露的金屬零件帶電並使操作者發生電擊危險。使軟線遠離旋轉的附件。 如果控制不當，軟線可能被切斷或纏繞，並使得你的手或手臂可能被卷入旋轉附件中。直到附件完全停止運動才放下電動工具。並且不得使用任何外力迫使金剛石切割片停轉。 旋轉的附件可能會抓住表面並拉動電動工具而讓你失去對工具的控制。當攜帶電動工具時不要開動它。 意外地觸及旋轉附件可能會纏繞你的衣服而使附件傷害身體。經常清理電動工具的通風口。 電動機風扇會將灰塵吸進機殼，過多的金屬粉末沉積會導致電氣危險。mm 毫米 M=針對固定法蘭的螺紋l=螺紋杆的長度kg 公斤 重量符合 EPTA-Procedure 01/2003 的規定

dB 分貝 聲壓功率水平 pCpeakdB 分貝 最高聲壓水平 K... m/s

振蕩發射值根據 EN 60745 ( 三向矢量和 ) h,P m/s

米,秒,公斤,安培,毫米,伏特,瓦,赫茲,牛頓,攝氏,分貝,分,米/秒 國際性單位系統 SI 中的標準單位和引用單 符號 國際通用單位 本國使用單位 解說 OBJ_BUCH-0000000037-002.book Page 131 Tuesday, February 11, 2014 11:30 AM132 zh (CK) 不要在易燃材料附近操作電動工具。 火星可能會點燃這些

不要使用需用冷卻液的附件。 用水或其他冷卻液可能導致

反彈是因卡住或纏繞住的旋轉砂輪，靠背墊，鋼絲刷或其 他附件而產生的突然反作用力。卡住或纏繞會引起旋轉附 件的迅速堵轉，隨之使失控的電動工具在卡住點產生與附 件旋轉方向相反的運動。 例如，如果砂輪被工件纏繞或卡住了，伸入卡住點的砂輪 邊緣可能會進入材料表面而引起砂輪爬出或反彈。砂輪可 能飛向或飛離操作者，這取決于砂輪在卡住點的運動方 向。在此條件下砂輪也可能碎裂。 反彈是電動工具誤用和 / 或不正確操作工序或條件的結果。 可以通過采取以下給出的適當預防措施得以避免。 保持緊握電動工具，使你的身體和手臂處于正確狀態以抵 抗反彈力。如有輔助手柄，則要一直使用，以便最大限度 控制住起動時的反彈力或反力矩。 如采取合適的預防措 施，操作者就可以控制反力矩或反彈力。 絕不能將手靠近旋轉附件。 附件可能會反彈踫到手。 不要站在發生反彈時電動工具可能移動到的地方。 反彈將 在纏繞點驅使工具逆砂輪運動方向運動。 當在尖角，銳邊等處作業時要特別小心。避免附件的彈跳 和纏繞。 尖角，銳邊和彈跳具有纏繞旋轉附件的趨勢並引

不要附裝上鋸鏈，木雕刀片或帶齒鋸片。 這些鋸片會產生

針對拋光的特殊安全規章 拋光罩上不可以有鬆脫的零件，特別是鬆脫的固定繩。處 理好固定繩或縮短固定繩。 鬆脫的固定繩會隨著機器一起 旋轉，它可能會纏住您的手指頭或工件。

如果同時提供了研磨體和彈性墊片，則要使用該墊片。 務必確定已經完全遵照制造廠商的指示，正確地安裝好磨 具。安裝好的磨具必須能夠無阻礙地自由旋轉。 未正確安 裝好磨具，磨具可能在操作中途松脫，並被拋開。 小心地操作研磨體，並遵循制造商的指示保存研磨體。 損 壞的研磨體可能有裂痕並且在工作中途爆裂。 電動工具不可以指向您自己，其他人或動物。 鋒利或炙熱 的安裝工具可能造成傷害。 使用固定式吸塵裝備 , 經常使用壓縮空氣清潔通氣孔， 並 啟動故障電流保護開關 (FI)。 在某些極端的使用狀況下， 可能因為加工金屬而造成導電的廢塵在電動工具的內部囤 積。 發生上述情況可能破壞電動工具的絕緣保護功能。 切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。 如果 破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌

操作機器時務必使用輔助手柄。 使用輔助手柄可以有把握

操作前必須檢查電線和插頭是否有任何損壞。 我們的建議 : 操作本電動工具時，務必要連接最多 30 mA 額定剩餘電流的漏電斷路器 (RCD)。 手掌 - 手臂 - 震動 本說明書中引用的震動水平，是采用 EN 60745 中規定的 測量方式所測得。這個震動水平值可以作為電動工具之間 的比較標準。您也可以拿它來推測機器目前的震動受荷狀

此震動水平只適用於電動工具規定的用途。如果未按照規 定使用電動工具，在機器上安裝了不合適的工具，或者未 確實執行機器的維修工作，實際的震動水平會異于提供的 震動水平。因此在操作過程結束后，機器的震動受荷狀況

為了準確地評估機器的震動受荷狀況，還必須考慮以下的 時間因素 ﹕ 例如關機的時間或機器空轉待命的時間等。如 果把整個工作過程中累加的關機或待命時間列入考慮，則 可以明顯地降低機器的震動受荷狀況。 為了保護操作者免受機器震動危害，必須另外采行防護措 施，例如 ﹕ 做好電動工具和安裝工具的維修工作，手掌要 保持溫暖，安排好工作的流程。 處理對身體有危害的廢塵 使用本機器時可能會產生有害健康的廢塵。 接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢 塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵， 研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢塵，含 木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可能出現過 敏現像和 / 或造成呼吸道疾病，癌症以及影響生殖能力。 吸入廢塵後的致病可能性，需視曝露在危塵中的程度而 定。操作機器時必須使用合適而且合格的吸塵裝備，以及 佩戴個人的防護裝備，另外也要保持工作場所的良好通風 狀況。加工含石棉工件的工作必須交給專業人員執行。木 塵和輕建材塵，研磨熱塵和化學材料的混合物，都可能在 特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵 箱。防止電動工具和被研磨物過熱。定時清倒集塵箱。注 意工件制造商所提出的有關加工時的注意事項，而且要兼 顧貴國有關加工該工件的法規。

防止再起動裝備能夠預防操作中的電動工具 在斷電 （即使 是短暫地停電） 之後 （例如插頭被拔出了）突然地自動起

在馬達靜止後才可以按下鎖定按鈕 ( 參考頁數 5)。 檢查是否已經固定好防火花護罩，必須要按下鎖定按鈕才

在某些極端的使用情況下 （例如加工金屬材 料），可能在機器內部囤積大量的導電廢塵，因 而影響了機器的絕緣功能。因此要經常使用干燥，無油的 壓縮空氣從通氣孔清潔電動工具的內室，並且要連接電流 保護開關 （FI）。 如果電動工具的電線損壞了，只能更換由 FEIN 顧客服務

以下零件您可以根據需要自行更換 : 工具，輔助手柄，固定法蘭，防火花護罩

有關本產品的保修條件，請參考購買國的相關法律規定。 此外 FEIN 還提供制造廠商的保修服務。有關保修的細節， 請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧

在本使用說明書上提到的和標示的附件，並非全部包含在 電動工具的供貨範圍中。

FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各

必須以符合環保要求的方式處理包裝材料和廢棄的電動工

選擇附件 ( 參考頁數 9). 只能使用 FEIN 原廠的附件，而且是針對該電動工具型號
