사용 설명서 KS 1038 E Fein

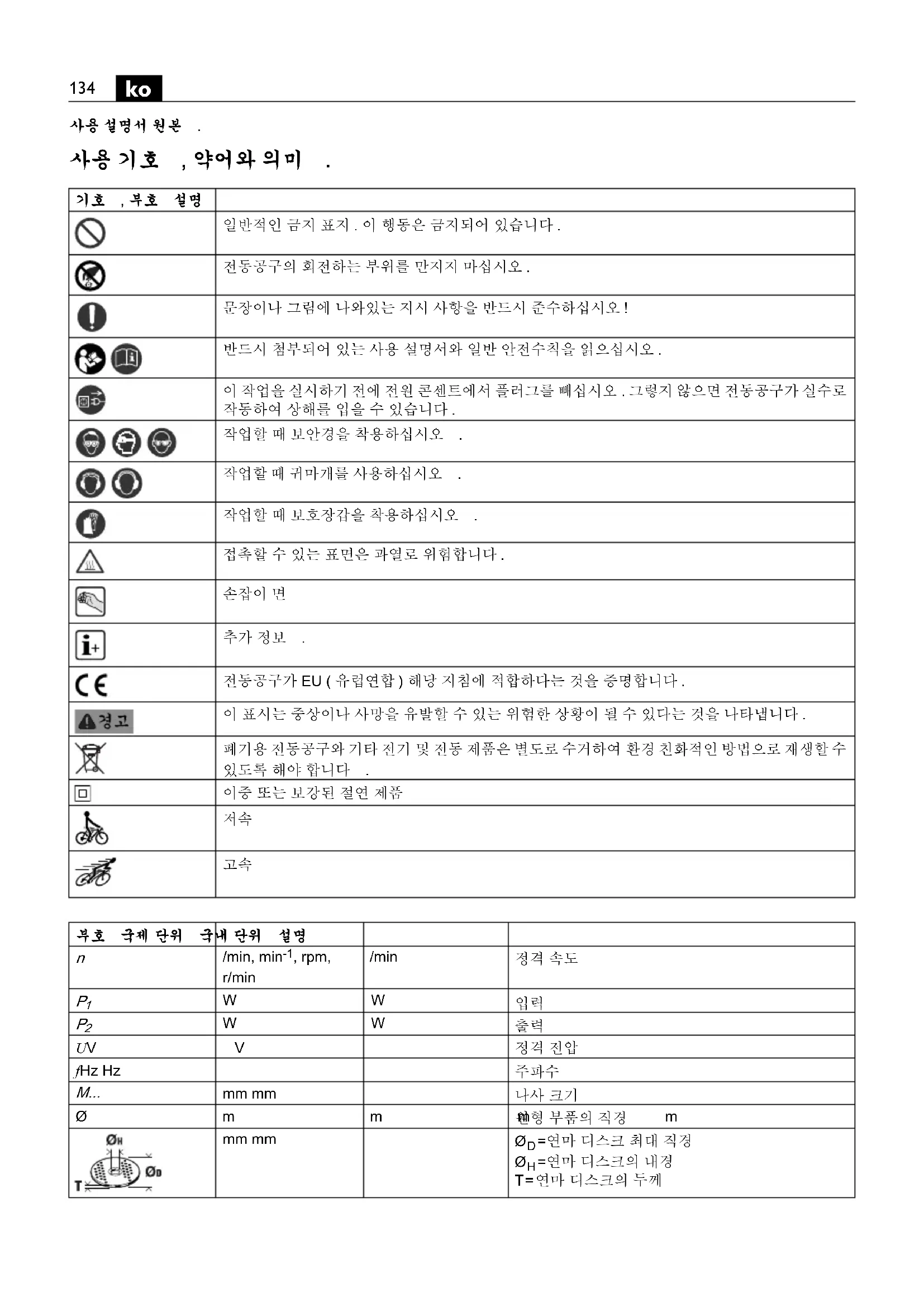

사용 설명서 원본 . 사용 기호 , 약어와 의미 .

일반적인 금지 표지 . 이 행동은 금지되어 있습니다 . 전동공구의 회전하는 부위를 만지지 마십시오 . 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오 ! 반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오 . 이 작업을 실시하기 전에 전원 콘센트에서 플러그를 빼십시오 . 그렇지 않으면 전동공구가 실수로 작동하여 상해를 입을 수 있습니다 . 작업할 때 보안경을 착용하십시오 .

때 귀마개를 사용하십시오 . 작업할 때 보호장갑을 착용하십시오 . 접촉할 수 있는 표면은 과열로 위험합니다 .

전동공구가 EU ( 유럽연합 ) 해당 지침에 적합하다는 것을 증명합니다 . 이 표시는 중상이나 사망을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다 . 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할

있도록 해야 합니다 . 이중 또는 보강된 절연 제품

모든 안전 수칙과 지시 사항을 상세히 읽고 준수 해야 합니다 . 안전 수칙과 지시 사항을 지키지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습 추후 참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하 이 전동공구의 사용 설명서와 첨부된 “ 일반 안전 수 칙 ” ( 문서 번호 3 41 30 054 06 1) 을 자세히 읽고 완 후에 기기를 사용하십시오 . 나중에 사용할 경 우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 전달하십시오 . 또한 국내의 해당 작업 안전 규정을 준수하십시오 . 전동공구의 사용 분야 : 본 휴대용 필릿 웰딩 그라인더는 날씨와 관계 없는 환경에 서 FEIN 사가 허용하는 액세서리를 장착하여 표면에 건식 폴리싱작업을 하는데 사용해야 합니다 . 본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니 다 . 소위 왜곡율이 10 % 를 초과할 경우에는 특히 이 기준 에 상응하지 않습니다 . 확실치 않으면 사용하시는 발전기 에 관해 확인해 보십시오 . 폴리싱작업 시 일반 안전수칙 본 전동공구는 폴리셔로 사용힐 수 있습니다 . 함께 공급되 는 모든 안전수칙 , 사용 설명서 , 도면과 사양서를 읽고 준 수하십시오 . 다음의 내용을 준수하지 않으면 화재가 발생 하거나 감전 및 중상을 입을 수 있습니다 . 본 전동공구는 연마작업 , 샌딩작업 , 와이어 브러싱작업 및 절단작업에 적당하지 않습니다 . 전동공구의 사용 분야가 아닌 경우 사용하면 위험할 수 있으며 상해를 입을 본 전동공구를 위해 제조사가 특별히 생산하고 추천하는 액 세서리만을 사용해야 합니다 . 액세서리가 전동공구에 고정 될 수 있다고 해서 안전한 사용을 보장하는 것은 아닙니다 . 허용되는 RPM 이 적어도 전동공구에 나와있는 최고 무부 하 속도보다 높은 장착 액세서리를 사용해야 합니다 . 허용 치 이상으로 빨리 회전하는 액세서리는 깨지거나 날아갈 수 장착 액세서리의 외경과 두께는 전동공구의 크기에 맞는 것 이어야 합니다 . 크기가 맞지 않는 장착 액세서리는 충분히 커버할 수 없거나 통제하기가 어려워집니다 . 나사산이 있는 연마 디스크는 연삭 스핀들의 나사산에 정확 히 맞아야 합니다 . 플랜지와 함께 조립하는 연마 디스크의 경우 그 구멍의 직경이 플랜지의 직경과 일치해야 합니다 . 전동공구에 정확히 고정되지 않은 장착 액세서리는 불규칙 적으로 회전하고 진동이 매우 심해져 기기의 사용이 힘들며 사고를 유발할 수 있습니다 . 손상된 장착 액세서리를 사용하지 마십시오 . 기기를 사용 하기 전에 항상 장착 액세서리에 금이 가거나 파손되거나 마모 상태가 심하지 않은지 , 혹은 와이어 브러시 디스크의 경우 와이어가 느슨하거나 부러지지 않았는 지 확인하십시 오 . 전동공구나 장착 액세서리가 떨어졌을 때 손상되지 않 았는 지 확인하고 손상된 경우 새로운 연마공구를 사용하십 시오 . 장착 액세서리를 점검하고 삽입한 경우 주위에 있는 사람이나 작업자가 회전하는 연마공구 쪽에서 멀리 떨어져 있도록 하고 , 전동공구를 1 분간 최고 속도로 작동하십시 오 . 손상된 장착 액세서리는 대부분 이 시험 단계에서 부러 작업자는 보호장비를 착용해야 합니다 . 작업에 따라 안면 마스크나 보안경을 사용하십시오 . 필요한 경우 분진 마스 크 , 귀마개 , 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오 . 다양한 작업을 할 때 공중에 떠다니는 이물 질로부터 눈을 보호해야 합니다 . 분진 마스크나 호흡 마스 크로 기기 사용 시 발생하는 분진을 여과해야 합니다 . 작업 자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 다른 사람이 작업장에서 안전 거리를 유지하도록 해야 합니 다 . 작업장에 들어오는 사람은 누구나 반드시 보호장비를 착용해야 합니다 . 작업물의 파편이나 깨진 장착 액세서리 가 날아가 작업대 이외의 곳에서도 상처를 입을 수 있습니 다 .mm mmM=고정 플랜지용 나사산l=나사산 스핀들의 길이kg kgEPTA-Procedure 01/2003 에 따른 중량

dB dB음향 레벨 pCpeakdB dB최고 음압 레벨 K...

EN 60745 에 따른 진동 방출치 (3 방향의 벡터값 ) h,P m/s

폴리싱작업 시 평균 진동 방출치m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

국제 단위 시스템 SI 의 기본 및 유도 단위 부호 국제 단위 국내 단위 설명 OBJ_BUCH-0000000037-002.book Page 135 Tuesday, February 11, 2014 11:30 AM136

작업할 때 절단공구로 보이지 않는 전선이나 기기 자체의 코드에 닿을 위험이 있으면 전동공구의 절연된 손잡이 면만 을 잡으십시오 . 전류가 흐르는 전선에 접하게 되면 기기의 금속 부위에 전기가 통해 감전될 위험이 있습니다 . 전원 코드를 회전하는 장착 액세서리에서 멀리 하십시오 . 전동공구에 대한 통제를 잃게되면 전원 코드가 잘려 나가거 나 말려들 수 있고 , 또한 손이나 팔이 회전하는 연마공구 쪽 으로 빨려 들어갈 수 있습니다 . 전동공구를 내려놓기 전에 장착 액세서리가 완전히 멈추었 는 지 확인하십시오 . 회전하는 연마공구가 작업대 표면에 닿게 되면 전동공구에 대한 통제가 불가능할 수 있습니 다 . 항상 스위치를 끈 상태로 전동공구를 운반하십시오 . 작업 자의 옷이 실수로 회전하는 장착 액세서리에 말려 들어 장 착 액세서리가 신체 부위를 찌를 수 있습니다 . 전동공구의 통풍구를 정기적으로 깨끗이 닦으십시오. 모터 팬이 하우징 안으로 분진을 끌어 들이며 , 금속 분진이 많이 쌓이면 전기적인 위험을 야기할 수 있습니다 . 전동공구를 가연성 물질 가까이에서 사용하지 마십시오 . 스파크가 이 물질을 점화할 수 있습니다 . 액체 냉각제가 필요한 장착 액세서리를 사용하지 마십시오. 물이나 기타 액체 냉각제를 사용하면 감전될 수 있습니다

반동과 이에 따른 안전 경고 사항 반동은 회전하는 전동공구의 연마석 , 고무판 , 와이어 브러 시 디스크 등의 장착 액세서리가 걸리거나 차단된 경우 갑 자기 나타나는 작용입니다 . 걸림이나 차단 상태가 되면 회 전하는 연마공구가 갑자기 정지하게 됩니다 . 그로 인해 통 제가 안 되는 전동공구가 차단된 부위에서 장착 액세서리 회전방향 반대쪽으로 가속화됩니다 . 예를 들어 연마석이 작업물에 박히거나 걸리면 연마석 모서

안으로 들어가 걸릴 수 있습니다 . 그로 인해 연 마석이 부러지거나 반동을 유발할 수 있습니다 . 그러면 연 마석이 걸린 부위의 연마석 회전 방향에 따라 작업자 쪽으 로 혹은 그 반대 쪽으로 움직입니다 . 이때 연마석이 부러질

반동은 전동공구를 잘못 사용하여 생기는 결과입니다 . 이 는 다음에 기술한 적당한 예방 조치를 통해 방지할 수 있습

전동공구를 꽉 잡고 , 몸과 팔은 반동력을 저지할 수 있는 자 세를 취하십시오 . 보조 손잡이가 있으면 , 고속 작동 시 반 동력이나 반작용 모멘트를 최대로 제어하기 위해 항상 보조 손잡이를 사용하십시오 . 작업자는 적당한 예방 조치를 통 해 반동력과 반작용력을 억제할 수 있습니다 . 절대로 회전하는 장착 액세서리에 손을가까이 대지 마십시 오 . 장착 액세서리의 반동으로 인해 손을 다칠 수 있습니다 . 반동이 생길 때 전동공구가 움직일 수 있는 곳에 있지 마십 시오 . 반동으로 인해 전동공구가 걸린 부위에 있는 연마석 방향 반대쪽으로 움직입니다 . 특히 모서리나 날카로운 가장자리 등에 작업할 때 주의하십 시오 . 장착 액세서리가 작업물에서 되튀어 나가거나 걸리 지 않도록 하십시오 . 가장자리와 날카로운 모서리에 작업 할 경우 또는 장착 액세서리가 튕겨 나가는 경우 , 회전하는 연마공구가 걸리는 경향이 있습니다 . 이로 인해 기기의 통 제가 어려워 지거나 반동이 생깁니다 . 우드카빙이나 이가 있는 톱날이 부착된 장착 액세서리를 사 용하지 마십시오 . 이러한 연마공구는 자주 반동을 유발시 키고 전동공구에 대한 통제를 잃게 합니다 . 폴리싱작업 시 특별 안전수칙 폴리싱 보닛 , 특히 고정 줄이 느슨하지 않도록 하십시오 . 고정 줄을 잘 조이거나 짧게 자르십시오 . 느슨하여 함께 회 전하는 고정 줄이 손가락에 꼬이거나 작업물에 엉킬 수 있

연마 디스크와 함께 공급되는 신축성 있는 내경용 치구가 있을 경우 이를 사용하십시오 . 연마 디스크가 제조사의 설명서에 나온대로 조립되었는지 확인해 보십시오 . 조립된 연마 디스크는 자유로이 회전할 수 있어야 합니다 . 잘못 조립된 연마 디스크는 작업 시 느슨 하게 되어 튕겨 나갈 수 있습니다 . 장착 액세서리를 조심스럽게 다루고 제조사의 지시에 따라 보관하십시오 . 손상된 장착 액세서리는 금이 생겨 작업 시 부서질 수 있습니다 . 전동공구를 작업자 자신이나 다른 사람 혹은 동물에 향하게 하지 마십시오 . 날카롭거나 뜨거운 액세서리로 인해 상해 를 입을 수 있습니다 . 고정식 분진 추출장치를 사용하십시오 . 자주 환기구를 불 어 청소하고 누전 차단기 (RCD) 를 설치하십시오 . 열악한 환경에서 금속에 작업할 경우 전도성 분진이 전동공구 안에 쌓이게 되면 전동공구의 보호 절연장치기능에 장애가 생길

레벨이나 표지를 전동공구에 스크류로 고정하거나 리벳으 로 접합하는 것은 금지되어 있습니다 . 절연장치가 파손되 면 감전될 위험이 있습니다 . 접착 레벨을 사용하십시오 . 항상 보조 손잡이를 장착하여 작업하십시오 . 보조 손잡이 를 사용하면 안전하게 전동공구를 사용할 수 있습니다 . 기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않았 는지 확인해 보십시오 .

전동공구를 항상 정격 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오 . 손과 팔에 가해지는 진동 이 사용 설명서에 나와있는 진동 측정치는 EN 60745 의 규 정에 따라 측정한 것이므로 전동공구를 서로 비교하는데 사 용할 수 있습니다 . 또한 진동 부하를 측정하는데도 적당합

기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우입 니다 . 전동공구를 적당하지 않은 액세서리를 장착하여 사 용하거나 제대로 정비하지 않은 상태에서 비정상적으로 사 용하면 진동 측정치가 달라질 수 있습니다 . 이로

작업 시간의 진동 부하가 훨씬 높아질 수 있습니다 . OBJ_BUCH-0000000037-002.book Page 136 Tuesday, February 11, 2014 11:30 AM137

진동 부하를 정확히 측정하려면 기기의 스위치가 꺼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니

더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추 가 안전 수칙을 세우십시오 . 예를 들면 전동공구와 액세서 리를 정비하고 , 손을 따뜻하게 하며 작업 순서를 정하십시

이 전동공구를 사용하여 소재를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다 . 석면과 석면을 포함한 소재 , 납 성분을 포함한 페인트 , 금 속 , 몇가지 목재 종류 , 광물 , 석재 함유 소재의 규산염 입 자 , 도료 용매 , 목재 보호재 , 선박용 방오 도료 등에서 발생 하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변

반응 그리고 / 또는 호흡기 질환 , 암 및 생식기 장애가 생길 수 있습니다 . 분진을 호흡하게 될 위 험은 노출 정도에 따라 좌우됩니다 . 발생하는 분진에 적합 한 분진 추출장치와 작업자 보호 장비를 사용하고 , 작업장 환기가 잘 되도록 하십시오 . 아스베스트 성분을 함유한 소 재는 반드시 전문가에게 맡겨 작업하도록 하십시오 . 목재나 경금속에서 발생하는 분진 혹은 연마

진과 화학 성분의 뜨거운 혼합물은 좋지 않은 환경에서 저 절로 점화하거나 폭발할 수 있습니다 . 분진 처리 용기쪽으 로 불꽃이 튀지 않도록 하고 , 전동공구와 연마 작업물이 과 열되지 않도록 하며 , 정기적으로 분진 용기를 비워주십시 오 . 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관 한 해당 국가의 규정을 준수하십시오 .

재작동 보호장치는 작동 중에 전원 플러그가 빠지는 등 전 원 공급이 잠시 중단되었다가 다시 공급된 경우 전동공구가 저절로 다시 작동하게 되는 것을 방지합니다 . 잠금 버튼은 모터가 정지된 상태에서만 누르십시오 (5 면

스파크 커버가 제대로 장착되어 있는지 확인하십시오 , 잠 금 버튼을 누른 상태에서만 돌아가야 합니다 . 보수 정비 및 고객 서비스 . 극심한 작업 조건에서 금속에 작업할 경우 금속 성 전도성 분진이 전동공구 내부에 쌓일 수 있습 니다 . 이로 인해 전동공구의 안전 절연장치가 손상될 수 있 습니다 . 그러므로 자주 환기구를 통해 전동공구의 내부로 건조하고 오일 성분이 없는 압축 공기를 불어 넣고 누전 차 단기 (RCD) 를 직렬 접속하십시오 . 전동공구의 전원 코드가 손상된 경우 FEIN 의 서비스 센터 에서 공급하는 정품 전원 코드로 교환해 주어야 합니다 . 본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와

다음 부속품은 필요에 따라 직접 교환하실 수 있습니다 : 액세서리 , 보조 손잡이 , 고정 플랜지 , 스파크 커버 품질 보증 및 법적 책임 . 제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따 라 유효합니다 . 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다 . 귀하의 전동공구 공급 내역에는 이 사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다 . 적합성에 관한 선언 . FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면에 나와있는 관련된 규정과 일치함을 자체 선언합니다 . 기술 자료 문의 : C. & E. FEIN GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd 환경 보호 , 처리 . 포장재 , 폐기용 전동공구 및 액세서리는 친환경적인 방법 으로 재활용할 수 있도록 분류해야 합니다 . 액세서리 선택 (9 면 참조 ). FEIN 순정 액세서리만을 사용하십시오 . 액세서리는 전동 공구 모델에 맞는 것이어야 합니다 . A 플리스 휠 ( 반드시 스파크 커버를 조립하여 사용해야 합니다 ) OBJ_BUCH-0000000037-002.book Page 137 Tuesday, February 11, 2014 11:30 AM138
