| Tip produs | Polizor unghi (rectificator) |
| Marcă | Fein |
| Model | KS 1038 E |
| Putere absorbită (P1) | 1038 W |
| Putere utilă (P2) | Aproximativ 800 W |
| Tensiune nominală | 230 V |
| Frecvență | 50 Hz |
| Viteză de mers în gol | 3000 - 11000 rpm (variabilă) |
| Diametru maxim al discului | 125 mm |
| Filetul arborelui | M14 |
| Greutate (conform EPTA 01/2003) | 2,3 kg |
| Nivel de presiune acustică (LpA) | 82 dB(A) |
| Nivel de intensitate acustică (LwA) | 93 dB(A) |
| Valoarea emisiei de vibrații (a) | < 2,5 m/s² |
| Clasă de protecție | Izolație dublă (clasa II) |
| Alimentare | Cu fir, rețea 230 V |
| Funcții principale | Șlefuire, lustruire, periere (cu accesorii adecvate) |
| Mâner suplimentar | Da, inclus |
| Capot de protecție | Da, pentru rectificare |
| Blocare la pornire | Da, anti-repornire după întrerupere |
| Întreținere | Suflați orificiile de ventilație cu aer comprimat uscat |
| Piese de schimb | Disponibile pe www.fein.com |
| Garanție | Garanție legală + garanție producător FEIN |
| Norme | EN 60745, directive UE |
Întrebări frecvente - KS 1038 E Fein
Întrebările utilizatorilor despre KS 1038 E Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tocător în format PDF gratuit! Găsiți manualul dvs. KS 1038 E - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. KS 1038 E mărcii Fein.

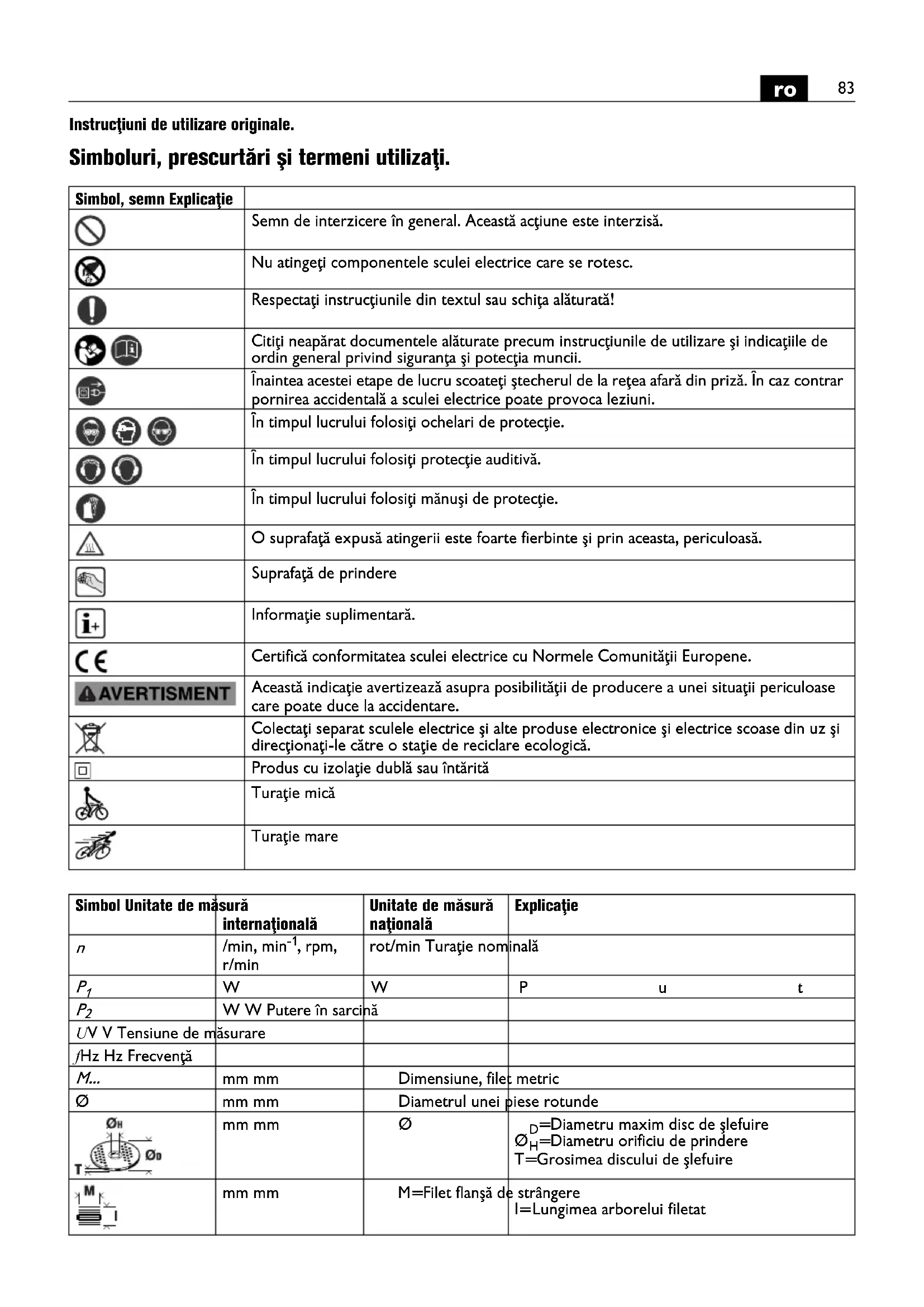

MANUAL DE UTILIZARE KS 1038 E Fein
Instrucțiuni de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |
 | Semn de interzicere în general. Această acțiune este interzisă. |
 | Nu atingeți componentele sculei electrice care se rotesc. |
 | Respectați instrucțiunile din textul sau schița alăturată! |
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. |
 | Înaintea acestei etape de lucru scoateți ștecherul de la rețea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. |
 | În timpul lucrului folosiți ochelari de protecție. |
 | În timpul lucrului folosiți protecție auditivă. |
 | În timpul lucrului folosiți mănuși de protecție. |
 | O suprafață expusă atingerii este foarte fierbinte și prin aceasta, periculoasă. |
 | Suprafață de prindere |
 | Informație suplimentară. |
 | Certifică conformitatea sculei electrice cu Normele Comunității Europene. |
| [5KXXK] | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare. |
 | Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. |
 | Produs cu izolație dublă sau întărită |
 | Turație mică |
 | Turație mare |
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație | |
| n | /min, min ^-1 , rpm, r/min | rot/min Turație nominală | inală |
| P_1 | W | W | P u t |
| P_2 | W W Putere în sarcină | ||
| UV V Tensiune de măsurare | |||
| fHz Hz Frecvență | |||
| M... | mm mm | Dimensiune, filet metric | |
| ∅ | mm mm | Diametrul unei piese rotunde | |
 | mm mm | ∅ | _D =Diametru maxim disc de șlefuire _H =Diametru orificiu de prindereT=Grosimea discului de șlefuire |
 | mm mm | M=Filet flanșă de strângereI=Lungimea arborelui filetat | |
| kg kg Greutate conform EPTA-Procedure 01/2003 | |||
| L_pA | dB dB Nivel presiune sonoră | ||
| L_wA | dB dB Nivel putere sonoră | ||
| L_pCpeak | dB dB Nivel maxim putere sonoră | ||
| K... | Incertitudine | ||
| a | m/s ^2 | m/s ^2 | Valoarea vibrațiilor emise conform EN 60745 (suma vectorială a trei direcții) |
| a_h,P | m/s ^2 | m/s ^2 | Valoare medie a vibrațiilor pentru lustruire |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicatiile privind siguranța și
protectia muncii. Nerespectarea instrucțiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de
ordin general privind siguranța și protecția muncii" (număr document 3 41 30 054 06 1) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
mașină manuală de șlefuit cordoane de sudură și îmbinări de colț sudate, pentru lustruirea uscată a suprafețelor, cu scule și accesorii admise de FEIN, în mediu protejat împotriva intemperiilor.
Această sculă electrică este concepută și pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerințele standardului ISO 8528, clasa de execuție G2. Se consideră că cerințele standardului nu sunt respectate în special în cazul în care așa numitul coeficient al distorsiunilor de neliniaritate depășește 10 %. În caz de dubiu informați-vă cu privire la generatorul pe care îl utilizați.
Instrucțiuni de siguranță comune pentru lustruire
Această sculă electrică se va folosi ca mașină de lustruit. Respectați toate instrucțiunile de siguranță, indicațiile, reprezentările și datele primite împreună cu scula electrică. În cazul în care nu veți respecta instrucțiunile care urmează, se poate ajunge la electrocutare, incendiu și/sau leziuni grave.
Această sculă electrică nu este adecvată pentru șlefuire, șlefuire manuală cu hârtie de șlefuit, lucrul cu periile de sărmă și tăiere cu disc abraziv. Utilizările pentru care această sculă electrică nu este prevăzută pot duce la situații periculoase și provoca leziuni.
Nu folosiți accesorii care nu sunt prevăzute și recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriiul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.
Turația admisă a accesoriiului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțile.
Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
Accesoriiile cu inserție filetată trebuie să se potrivească perfect pe filetul arborelui de polizat. La accesoriiile care se montează prin intermediul flanșei, diametrul gaurei accesoriiului trebuie să se potrivească cu diametrul de prindere al flanșei. Accesoriiile care nu pot fi fixate cu precizie la scula electrică se rotesc neuniform, vibrează puternic și pot duce la pierderea controlului.
Nu folosiți dispositive de lucru deteriorate. Înainte de fiecare utilizare controlați dacă dispositivele de lucru ca discurile de șlefuit nu sunt sparte și fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sărmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispositivul de lucru cade pe jos, verificați dacă nu s-a deteriorat sau folosiți un dispositiv de lucru nedeteriorat. După ce ați controlat și montat dispositivul de lucru, țineți persoanele aflate în preajmă în afara planului de rotație al dispositivului de lucru și lăsați scula electrică să funcționeze un minut la turația nominală. De cele mai multe ori, dispositivele de lucru deteriorate se rup în această perioadă de probă.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.
Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
Prindeți scula electrică numai de mânerele izolate atunci când executați lucrări pe parcursul cărora dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutrare.
Tineți cablul de alimentare departe de accesoriiile care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub accesoriiul care se rotește.
Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.
Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.
Recul și avertismente corespunzătoare
Reculul este reacția bruscă apărută la agățarea sau blocarea unui accesoriu care se rotește, cum ar fi un disc de șlefuit, un disc abraziv, o perie de sărmă, etc. Agățarea sau blocarea duce la oprirea bruscă a accesoriiului care se rotește. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriiului.
Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agață în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe.
Un recul este consecința utilizării greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.
Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna un mâner suplimentar, în caz că acestă există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri preventive adecvate.
Nu apropiati niciodată mâna de accesorile aflate în mișcare de rotație. În caz de recul accesoril se poate deplasa peste mâna dumneavoastră.
Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.
Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Împiedicați ricoșarea accesoriiului de pe piesa de lucru și blocarea acestuia. Accesorii aflat în mișcare de rotație are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urma izbirii. Aceasta duce la pierderea controlului sau la recul.
Nu folosiți pânze de ferăstrău pentru lemn sau pânze dințate. Àsemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electrice.
Instrucțiuni de siuguranță speciale pentru lustruire
Nu lăsați să atârne componente ale discului de lustruit, în special șireturile de prindere. Strângeți sau scurtați șireturile de prindere. Șireturile de prindere lăsate libere sau care se rotesc împreună cu discul de lustruit vă pot prinde degetele sau se pot agăța de piesa de lucru.
Alte instrucțiuni de siguranță
Nu folosiți straturi intermediare elastice decât în cazul în care acestea au fost livrate împreună cu corpul abraziv.
Asigurați-vă că accesoriiile sunt montate conform indicațiilor producătorului. Accesoriiile montate trebuie să se poată roti liber. Accesoriiile montate greșit se pot desprinde în timpul lucrului și pot fi azvârlite în exterior.
Manevrați cu grijă corpurile abrazive și păstrați-le conform indicațiilor producătorului. Corpurile abrazive deteriorate se pot fisura și sparge în timpul lucrului.
Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbiniți.
Folosiți o instalație de aspirare staționară, suflați frecvent fantele de ventilație și legați în serie un intrerupător automat cu protecție diferențială (FI). În condiții de lucru extrem de difficile, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric. Izolația de protecție a sculei electrice poate fi afectată.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protecție împotriva electrocutării. Folosiți etichete autocolante.
Lucrați întotdeauna cu mânerul suplimentar montat. Mânerul suplimentar asigură o ghidare sigură a sculei electrice.
Înaintea punerii în funcțiune verificați dacă cablul de alimentare și ștecherul nu sunt deteriorate.
Recomandare: conectați scula electrică întotdeauna printr-un întrerupător cu protectie diferențială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic.
Vibrații mână-braț
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea sculelor electrice între ele.
Nivelul specificat al vibrațiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreținere corespunzătoare, nivelul vibrațiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibrații calculată pe tot intervalul de lucru.
Pentru o evaluare precisă a expunerii la vibrații ar trebui luate în considerare și perioadele de timp în care scula electrică este oprită sau este în funcțiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibrații calculată cumulativ pe întregul interval de lucru.
Adoptați măsuri suplimentare privind siguranța, pentru a proteja operatorul împotriva efectelor vibrațiilor, ca de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea la cald a mâinilor, organizarea rațională a proceselor de lucru.
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de constructii din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.
În condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Instrucțiuni de utilizare.
Blocajul la repornire împiedică repornirea automată a sculei electrice, atunci când, în timpul funcționării acesteia, se întrerupe chiar și pentru scurt timp alimentarea cu energie electrică, de exemplu, prin scoaterea ștechereului din priză.
Apăsați butonul de blocare numai atunci când motorul este oprit (vezi pagina 5).
Verificați fixarea sigură a apărătoarei de scântei, aceasta nu trebuie să poată fi rasucită fără ca butonul de blocare să fie apăsat.
Întreținere și asistență service post- vânzări.
În condiții de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf metallic bun conducător electric. Izolația de protecție a sculei electrice poate fi afectată. Suflați frecvent interiorul sculei electrice prin fantele de aerisire cu aer comprimat uscat, fără ulei și legați în serie un întrerupător automat de protecție la curent rezidual FI/RCD.
În cazul în care cablul de alimentare al sculei elecrice este deteriorat, el trebuie înlocuit cu un cablu de alimentare special pregătit dinainte, disponibil la centrele de asistență service post-vânzări FEIN.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
accesorii, mâner suplimentar, flanşă de prindere, apărătoare de scântei
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instructiuni de folosire.
Declaratie de conformitate.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentație tehnică la: C. & E. FEIN GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
Alegerea accesoriiilor (vezi pagina 9).
Folosiți numai accesorii originale FEIN. Accesoriiile trebuie să fie destinate tipului respectiv de sculă electrică.
A disc din pâslă
(a se folosi numai cu apărătoarea de scântei montată)
