PowerExpand 5in1 Thunderbolt 4 Mini Dock - 对接站 Anker - 免费用户手册

产品类型	Thunderbolt 4 扩展坞
品牌	Anker
型号	PowerExpand 5in1 Thunderbolt 4 Mini Dock
尺寸 (长 x 宽 x 高)	124 x 72 x 24 毫米
重量	250 克
电源	100W 电源适配器，DC-IN 20V/5A 输入
端口	1个上行 Thunderbolt 4 端口 (40 Gbit/s, 85W), 3个下行 Thunderbolt 4 端口 (40 Gbit/s, 15W), 1个 USB-A 3.1 Gen 2 端口 (10 Gbit/s, 5V/1.5A)
支持显示	1个8K@30Hz 或 2个4K@60Hz 显示器
最大数据传输速率	40 Gbit/s
最大充电功率	85W，适用于兼容 USB-C 的笔记本电脑
兼容性	Windows 10, macOS 11 或更高版本；Thunderbolt 4/3 电脑，MacBook Air/Pro
包装内容	扩展坞、100W 电源适配器、1.2米电源线、0.7米 Thunderbolt 4 线缆、手册
维护与清洁	用软刷或干布清洁
安全	请勿跌落、拆卸、接触液体，最高温度 40°C，远离火源
保修	有限保修；法律权利不受影响
合规	加拿大工业部 CNR（免许可证无线电设备）

常见问题 - PowerExpand 5in1 Thunderbolt 4 Mini Dock Anker

哪些笔记本电脑与 PowerExpand 5in1 Thunderbolt 4 Mini Dock 兼容？

它兼容 Thunderbolt 4（Intel Evo）和 Thunderbolt 3（MacBook Air/Pro、ASUS ZenBook 等）电脑，运行 Windows 10 或 macOS 11 及更高版本。

我可以将此扩展坞与标准 USB-C 电脑一起使用吗？

可以，前提是您的电脑支持通过 USB-C 的 Power Delivery 和 DisplayPort Alt Mode。请查看您设备的规格表。

如何将扩展坞连接到我的电脑？

使用随附的 Thunderbolt 4 线缆将扩展坞的上行端口连接到电脑的 Thunderbolt 端口。蓝色指示灯确认连接成功。

扩展坞可以为我的电脑充电吗？

是的，上行 Thunderbolt 4 端口可提供高达 85W 的功率，为兼容 USB-C 的笔记本电脑充电。

我可以连接多少台显示器，分辨率是多少？

您可以通过下行 Thunderbolt 4 端口同时连接 一台8K@30Hz显示器 或 两台4K@60Hz显示器。

扩展坞是否支持菊花链连接？

是的，下行 Thunderbolt 4 端口支持菊花链配置，最多可连接 5个 Thunderbolt 设备（扩展坞、SSD、显示器等）。

USB-A 端口的数据传输速率是多少？

USB-A 3.1 Gen 2 端口提供 10 Gbit/s 的速率和 5V/1.5A 的输出功率。

如何清洁扩展坞？

使用 软刷 或 干布。请勿使用液体或研磨性产品。

如果电源指示灯不亮怎么办？

确保电源适配器已正确插入且电源按钮已按下。如果问题仍然存在，请尝试其他电源插座。

扩展坞是否兼容 M1/M2 Mac？

是的，只要您的 Mac 运行 macOS 11 (Big Sur) 或更高版本。M1/M2 Mac 拥有兼容的 Thunderbolt 3/4 端口。

用户手册 PowerExpand 5in1 Thunderbolt 4 Mini Dock Anker

1) 避免掉落。
2) 请勿拆卸。
3) 请勿接触液体。
4) 使用原装或经过认证的电缆，确保充电安全快速。
5) 本产品仅适合在气候温和的环境中使用。
6) 环境温度超过 104^ F/ 40^ C 时，不得使用本产品。
7) 禁止在本产品附近放置明火源（例如蜡烛）。
8) 仅可使用干布或刷子清洁本产品。

简介

PowerExpand Thunderbolt™4迷你拓展均支持菊花链式链接。您可以利用多个端口进行拓展，轻松连接设备（例如Thunderbolt兼容设备与USB设备）。本产品还可为USB-C笔记本电脑进行充电（边充边放），最大输出功率为85W。

系统要求

兼容设备

Thunderbolt 4 Laptops(Intel Evo Platform): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14, Dell XPS 13 Thunderbolt 3 Laptops: MacBook Air 2020/2019/2018, MacBook Pro 2020/2019/2018/2017/2016, ASUS Transformer 3 Pro

系统要求：兼容配备Thunderbolt 4 / Thunderbolt 3端口的Windows 10笔记本电脑；运行macOS 11（Big Sur）或更高版本的MacBook。

最低系统要求

Windows 10

MacOS 11 或更高版本

包装盒内的物品

1 Thunderbolt™ 4 迷你拓展坞
②电源适配器(100W)×1
③ 电源线 (1.2 m) × 1

Thunderbolt™4电缆(0.7m)×1

5 手册 × 1

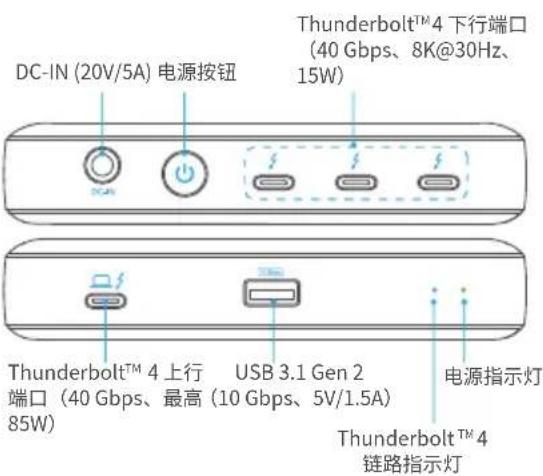

概览

SC 62 61 SC

使用 Thunderbolt™4 迷你拓展坞

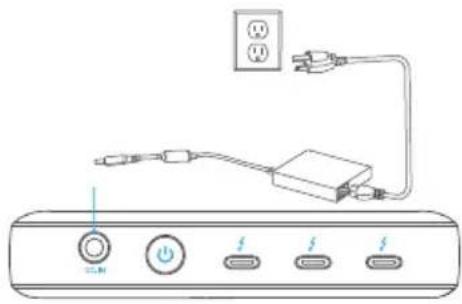

为拓展坞充电

1. 将自带的电源适配器一端插入 DC-IN 端口，另一端插入电源插座。

使用 Thunderbolt™ 4 电缆将拓展坞连接至笔记本电脑。通过上行 Thunderbolt™ 4 端口，拓展坞可为笔记本电脑进行充电（边充边放），最大输出功率为 85W（5V/3A、9V/3A、15V/3A、20V/4.25A）。

请确保笔记本电脑与 Thunderbolt™ 4 兼容，或配备有支持 PowerDelivery 及 DisplayPort Alt 模式的 USB-C 端口。

LED 指示灯指南

	LED指示灯	说明
电源指示灯	绿色常亮已打开电源
	熄灭关闭电源
ThunderboltTM4链路指示灯	蓝色常亮	已连接 Thunderbolt电缆

端口概览

Thunderbolt™ 4 迷你拓展均配备有一个 Thunderbolt™ 4 上行端口及三个 Thunderbolt™ 4 下行端口。

Thunderbolt™ 4 上行端口

Thunderbolt ^TM 4上行端口可用于连接兼容 Thunderbolt ^TM 4的笔记本电脑。

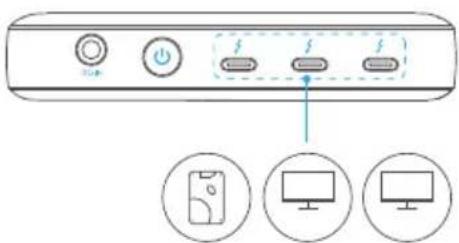

Thunderbolt™ 4 下行端口

Thunderbolt 下行端口支持菊花链式连接。该端口能够以 40 Gbps 的速度传输数据，或者连接至外置显示器。

- 显示

单显示器：8K@30Hz
双显示器：2×4K@60Hz

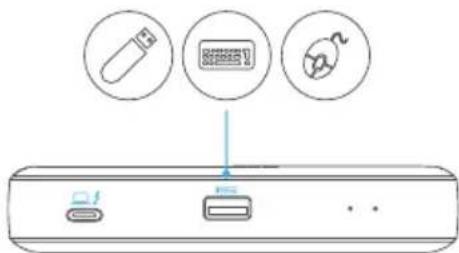

USB 3.1 Gen 2 端口可用于连接 USB 设备，例如 USB 键盘、USB 鼠标或其他 USB 储存设备。

• USB-A 端口（10 Gbps、5V/1.5A）
• Thunderbolt™ 4 下行端口 (40 Gbps、15W)
• Thunderbolt™ 4 上行端口 (40 Gbps、85W)
• DC-IN 端口 (20V/5A)

注意事项

1) 避免掉落。
2) 請勿拆卸產品。
3) 請勿讓本產品接觸液體。
4) 為達到最安全、最快速的充電效果，請使用原廠或經認證的充電線。
5) 本產品僅適合在溫和的氣候下使用。
6) 使用本產品時，周圍環境溫度請勿超過 104°F/40°C。
7) 請勿將無覆蓋的火源 (如蠟燭) 放置於本產品附近。
8) 僅可使用乾布或刷子清潔本產品。

产品介绍

PowerExpand Thunderbolt™ 4 迷你擴充基座支援菊鏈。具備多個連接埠提供擴充能力，讓您輕鬆地連接裝置，例如 Thunderbolt 相容裝置和 USB 裝置。此外還提供邊充邊用功能，以最大輸出 85W 為您的 USB-C 筆記型電腦充電。

系統需求

相容裝置

Thunderbolt 4 Laptops(Intel Evo Platform): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14, Dell XPS 13 Thunderbolt 3 Laptops: MacBook Air 2020/2019/2018, MacBook Pro 2020/2019/2018/2017/2016, ASUS

Transformer 3 Pro

系統要求：與配備Thunderbolt 4 / Thunderbolt 3端口的Windows 10筆記本電腦兼容；

運行macOS 11（Big Sur）或更高版本的MacBook。

最低系統需求

Windows 10

MacOS 11 和更新版本

包装内容

1 Thunderbolt™ 4 迷你擴充基座
4 Thunderbolt ^TM 4 繫線 (0.7 m) x1
② 電源變壓器 (100W) ×1
5 使用手册×1
③ 電源線 (1.2m) x1

TC 68 67 TC

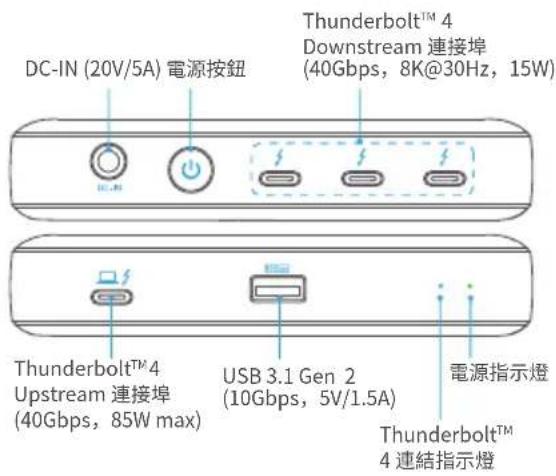

概觀

使用您的 ThunderboltTM 4 迷你擴充基座

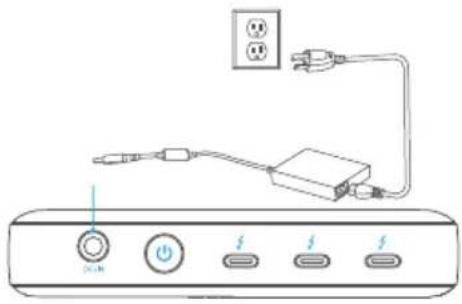

將擴充基座連接電源

1. 將隨附電源變壓器的一端連接至 DC-IN 連接埠，將另一端連接至電源插座。

使用 Thunderbolt ^™ 4 繫線將擴充基座連接您的筆記型電腦。擴充基座可透過 Upstream Thunderbolt ^™ 4 連接埠，以最大輸出功率 85W (5V/3A、9V/3A、15V/3A、20V/4.25A) 為筆記型電腦提供邊充邊用功能。

請確定您的筆記型電腦與 Thunderbolt™ 4 相容，或是具有支援 PowerDelivery 和 DisplayPort Alt 模式的 USB-C 連接埠。

LED 指示燈指引

	LED指示燈說明
電源指示燈	持續亮起綠燈	已開機
	關閉 關閉電源
ThunderboltTM4連結指示燈	持續亮起藍燈	Thunderbolt 繞線已連接

連接埠概觀

Thunderbolt™ 4 迷你擴充基座具有一個 Upstream Thunderbolt™ 4 連接埠和三個 Downstream Thunderbolt™ 4 連接埠。

Upstream Thunderbolt™ 4 連接埠

Thunderbolt™ 4上游端口用於連接兼容Thunderbolt™ 4的筆記本電腦。

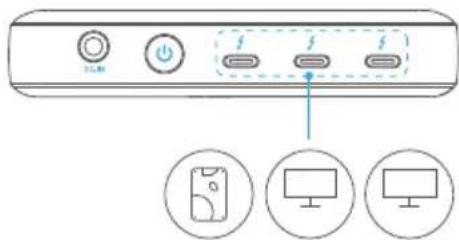

Downstream Thunderbolt™ 4 連接埠

Thunderbolt Downstream 連接埠支援菊鏈。此連接埠支援以 40 Gbps 的速度傳輸資料，或是連接至外部顯示器。

- 顯示器

。單一顯示器：8K@30Hz
。雙顯示器：2×4K@60Hz

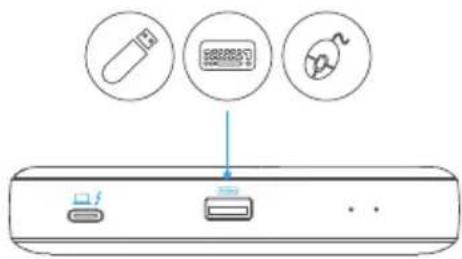

USB 3.1 Gen 2 連接埠可用於連接 USB 裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。
