Тип продукта	Док-станция Thunderbolt 4
Бренд	Anker
Модель	PowerExpand 5in1 Thunderbolt 4 Mini Dock
Размеры (Д x Ш x В)	124 x 72 x 24 мм
Вес	250 г
Питание	Блок питания 100 Вт, вход DC-IN 20 В/5 А
Порты	1 порт Thunderbolt 4 восходящий (40 Гбит/с, 85 Вт), 3 порта Thunderbolt 4 нисходящих (40 Гбит/с, 15 Вт), 1 порт USB-A 3.1 Gen 2 (10 Гбит/с, 5 В/1,5 А)
Поддерживаемые дисплеи	1 экран 8K @ 30 Гц или 2 экрана 4K @ 60 Гц
Максимальная скорость передачи данных	40 Гбит/с
Максимальная мощность зарядки	85 Вт для ноутбука с поддержкой USB-C
Совместимость	Windows 10, macOS 11 и новее; компьютеры Thunderbolt 4/3, MacBook Air/Pro
Комплектация	Док-станция, блок питания 100 Вт, кабель питания 1,2 м, кабель Thunderbolt 4 0,7 м, руководство
Уход и чистка	Чистить мягкой щеткой или сухой тканью
Безопасность	Не ронять, не разбирать, не подвергать воздействию жидкостей, максимальная температура 40 °C, избегать огня
Гарантия	Ограниченная гарантия; законные права не затрагиваются
Соответствие	CNR Министерства промышленности Канады (радиоустройство без лицензии)

Часто задаваемые вопросы - PowerExpand 5in1 Thunderbolt 4 Mini Dock Anker

Какие ноутбуки совместимы с PowerExpand 5in1 Thunderbolt 4 Mini Dock?

Он совместим с компьютерами Thunderbolt 4 (Intel Evo) и Thunderbolt 3 (MacBook Air/Pro, ASUS ZenBook и др.) под управлением Windows 10 или macOS 11 и новее.

Можно ли использовать эту док-станцию с обычным компьютером USB-C?

Да, при условии, что ваш компьютер поддерживает Power Delivery и DisplayPort Alt Mode через USB-C. Проверьте технические характеристики вашего устройства.

Как подключить док-станцию к компьютеру?

Используйте прилагаемый кабель Thunderbolt 4 для подключения восходящего порта док-станции к порту Thunderbolt вашего компьютера. Синий индикатор подтверждает подключение.

Может ли док-станция заряжать мой компьютер?

Да, восходящий порт Thunderbolt 4 обеспечивает мощность до 85 Вт для зарядки вашего ноутбука с поддержкой USB-C.

Сколько мониторов можно подключить и с каким разрешением?

Вы можете подключить один монитор 8K @ 30 Гц или два монитора 4K @ 60 Гц одновременно через нисходящие порты Thunderbolt 4.

Совместима ли док-станция с последовательным подключением (daisy-chain)?

Да, нисходящие порты Thunderbolt 4 поддерживают последовательное подключение, позволяя подключать до 5 устройств Thunderbolt (док-станции, SSD, мониторы).

Какая скорость передачи данных у порта USB-A?

Порт USB-A 3.1 Gen 2 обеспечивает скорость 10 Гбит/с и выходную мощность 5 В/1,5 А.

Как очистить док-станцию?

Используйте мягкую щетку или сухую ткань. Не используйте жидкости или абразивные средства.

Что делать, если индикатор питания не загорается?

Убедитесь, что блок питания подключен и кнопка питания нажата. Если проблема не устранена, попробуйте другую розетку.

Совместима ли док-станция с Mac M1/M2?

Да, при условии, что на вашем Mac установлена macOS 11 (Big Sur) или новее. Mac M1/M2 имеют совместимые порты Thunderbolt 3/4.

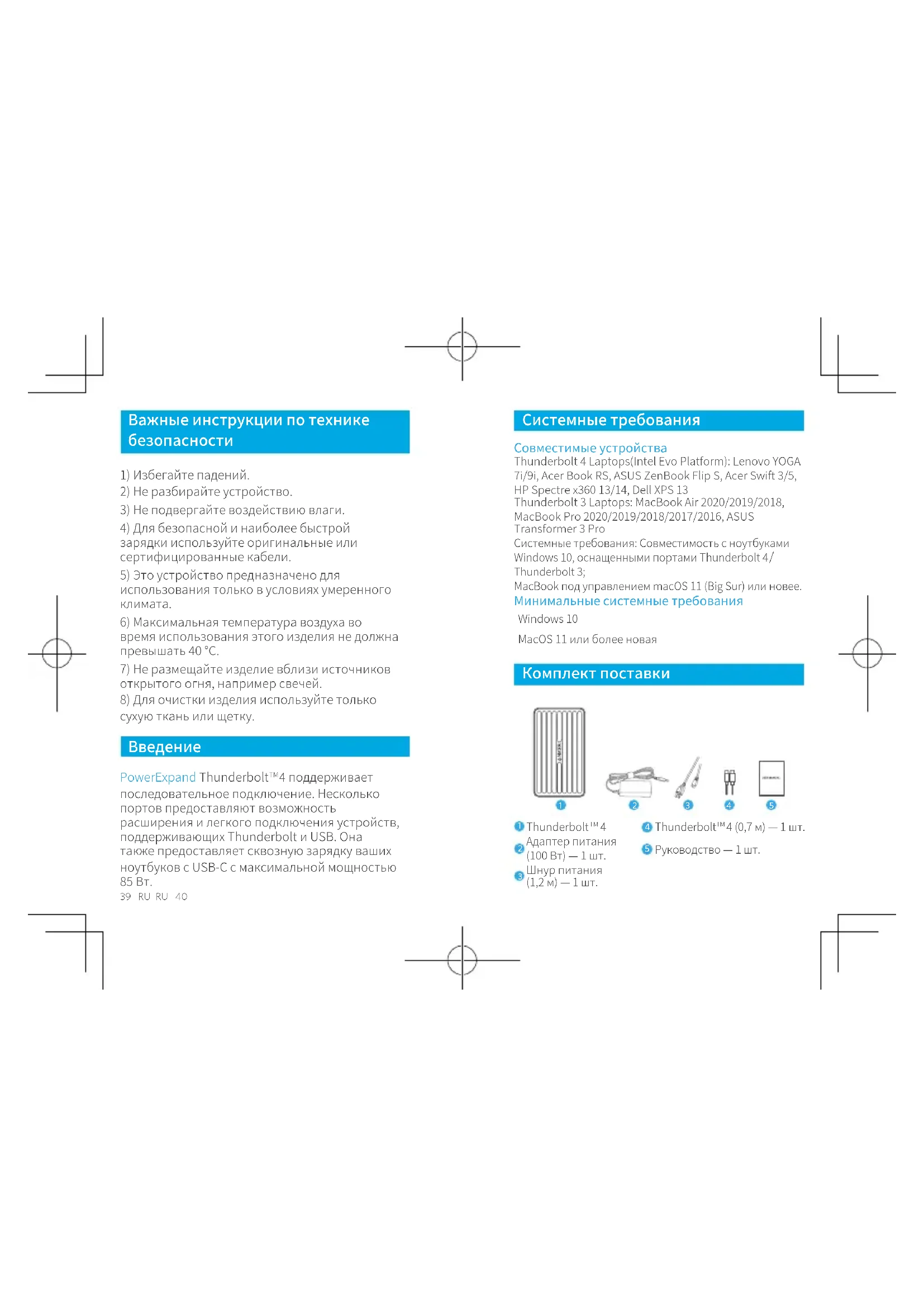

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PowerExpand 5in1 Thunderbolt 4 Mini Dock Anker

Важные инструкции по технике безопасности

1) Избегайте падений.
2) Не разбирайте устройство.
3) Не подвергайте воздействию влаги.
4) Для безопасной и наиболее быстрой зарядки используйте оригинальные или сертифицированные кабели.
5) Это устройство предназначено для использования только в условиях умеренного климата.
6) Максимальная температура воздуха во время использования этого изделия не должна превышать 40 °C.
7) Не размещайте изделие вблизи источников открытого огня, например свечей.
8) Для очистки изделия используйте только сухую ткань или щетку.

Введение

PowerExpand Thunderbolt™4 поддерживает последовательное подключение. Несколько портов предоставляют возможность расширения и легкого подключения устройств, поддерживающих Thunderbolt и USB. Она также предоставляет сквозную зарядку ваших ноутбуков с USB-C с максимальной мощностью 85 Вт.

39 RU RU 40

Системные требования

Совместимые устройства

Thunderbolt 4 Laptops(Intel Evo Platform): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14. Dell XPS 13

Thunderbolt 3 Laptops: MacBook Air 2020/2019/2018, MacBook Pro 2020/2019/2018/2017/2016, ASUS Transformer 3 Pro

Системные требования: Совместимость с ноутбуками Windows 10, оснащенными портами Thunderbolt 4/ Thunderbolt 3;

MacBook под управлением macOS 11 (Big Sur) или новее. Минимальные системные требования

Windows 10

MacOS 11 или более новая

Комплект поставки

1

2

5

1 Thunderbolt ^TV 4
2 Адаптер питания (100 Вт) — 1 шт.
3 Шнур питания (1,2 м) — 1 шт.

4 Thunderbolt ^TM 4 (0,7 M) — 1 wT.
5 Руководство — 1 шт.

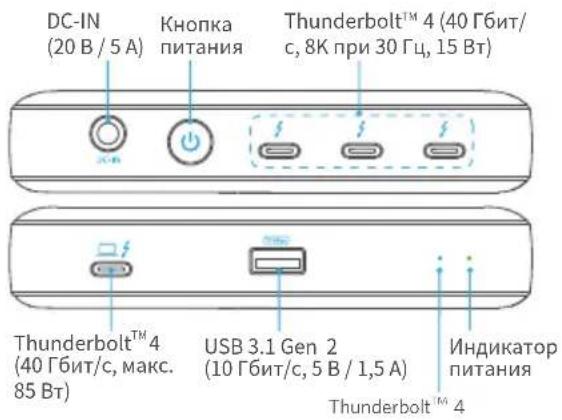

Краткий обзор

Эксплуатация мини-док-станции Thunderbolt™ 4

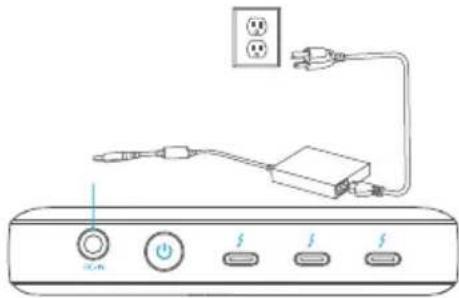

Включение док-станции

1. Подключите один конец адаптера питания из комплекта поставки к разъему DC-IN, а другой — к розетке.

1. Нажмите кнопку питания. Индикатор питания загорится зеленым светом.

Подключение док-станции к ноутбуку

Подключите док-станцию к ноутбуку с помощью кабеля Thunderbolt™4. Через восходящий порт Thunderbolt™4 док-станция может заряжать ноутбуки с максимальной выходной мощностью 85 Вт (5 В / 3 А, 9 В / 3 А, 15 В / 3 А, 20 В / 4,25 А).

Убедитесь, что ваш ноутбук поддерживает Thunderbolt ^™ 4 и оснащен разъемом USB-C с поддержкой PowerDelivery и DisplayPort Alt mode.

LED Indicator Guide

	Светодиодный индикатор	Description
Power Indicator	Постоянно горит зеленым	Питание включено
	Выкл. Выключение
Thunderbolt® 4	Постоянно горит синим	Кабель Thunderbolt подключен

Краткий обзор портов

Мини-док-станция Thunderbolt™ 4 оснащена одним восходящим портом Thunderbolt™ 4 и тремя нисходящими портами Thunderbolt™ 4.

Восходящий порт Thunderbolt 4

Восходящий порт Thunderbolt™ 4 используется для подключения к ноутбуку, совместимому с Thunderbolt™ 4.

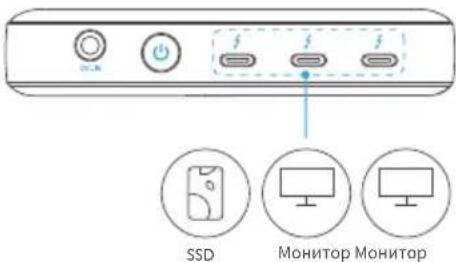

Нисходящий порт Thunderbolt 4

Нисходящий порт Thunderbolt поддерживает последовательное подключение. Этот порт может передавать данные со скоростью до 40 Гбит/с или подключаться к внешним мониторам.

• Дисплей

Один дисплей: 8К при 30 Гц
• Два дисплея: 2 * 4К при 60 Гц

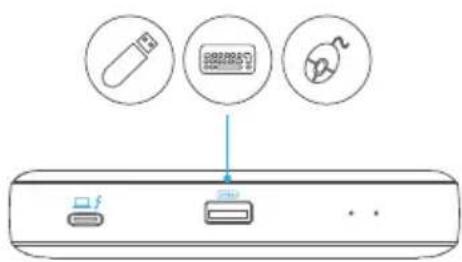

Порт USB 3.1 Gen 2 можно использовать для подключения таких USB-устройств, как клавиатуры, мыши и накопители.

Технические характеристики

Размеры и вес устройства

Размер: 124 x 72 x 24 MM

Bec: 250 r

Порты

• Порт USB-A (10 Гбит/с, 5 В / 1,5 А)
• Нисходящий порт Thunderbolt™ 4 (40 Гбит/с, 15 Вт)
• Восходящий порт Thunderbolt™ 4 (40 Гбит/с, 85 Вт)
• Порт DC-IN (20 Вт / 5А)
