PowerExpand 5in1 Thunderbolt 4 Mini Dock - ドッキングステーション Anker - 無料のユーザーマニュアル

製品タイプ	Thunderbolt 4 ドッキングステーション
ブランド	Anker
モデル	PowerExpand 5in1 Thunderbolt 4 ミニドック
寸法 (L x l x H)	124 x 72 x 24 mm
重量	250 g
電源	100W ACアダプター、DC-IN 20V/5A入力
ポート	1 x Thunderbolt 4 上流ポート (40 Gbit/s, 85 W)、3 x Thunderbolt 4 下流ポート (40 Gbit/s, 15 W)、1 x USB-A 3.1 Gen 2 ポート (10 Gbit/s, 5 V/1.5 A)
対応ディスプレイ	1台の8K @ 30Hzディスプレイ、または2台の4K @ 60Hzディスプレイ
最大データ転送速度	40 Gbit/s
最大充電電力	USB-C対応ノートパソコンに85W
互換性	Windows 10、macOS 11以降；Thunderbolt 4/3対応PC、MacBook Air/Pro
同梱品	ドック、100W ACアダプター、1.2m電源ケーブル、0.7m Thunderbolt 4ケーブル、マニュアル
お手入れと掃除	ブラシや乾いた布で拭いてください
安全注意	落下させない、分解しない、液体にさらさない、最高温度40°C、火気を避ける
保証	限定保証；法的権利に影響なし
準拠	カナダ産業省のCNR（ライセンス不要の無線機器）

よくある質問 - PowerExpand 5in1 Thunderbolt 4 Mini Dock Anker

PowerExpand 5in1 Thunderbolt 4 ミニドックはどのノートパソコンに対応していますか？

Thunderbolt 4（Intel Evo）およびThunderbolt 3（MacBook Air/Pro、ASUS ZenBookなど）搭載のPCで、Windows 10またはmacOS 11以降に対応しています。

このドックは標準のUSB-C搭載PCで使用できますか？

はい、お使いのPCがUSB-C経由でPower DeliveryおよびDisplayPort Alt Modeをサポートしている場合に限ります。お使いの端末の仕様をご確認ください。

ドックをパソコンに接続するにはどうすればいいですか？

付属のThunderbolt 4ケーブルを使用して、ドックの上流ポートをパソコンのThunderboltポートに接続します。青色のランプが接続を確認します。

このドックはパソコンを充電できますか？

はい、Thunderbolt 4上流ポートは最大85Wを出力し、USB-C対応ノートパソコンを充電できます。

何台のディスプレイを接続でき、解像度はどうなりますか？

Thunderbolt 4下流ポート経由で、8K @ 30Hzディスプレイ1台または4K @ 60Hzディスプレイ2台を同時に接続できます。

このドックはデイジーチェーン接続に対応していますか？

はい、Thunderbolt 4下流ポートはデイジーチェーン構成に対応しており、最大5台のThunderboltデバイス（ドック、SSD、ディスプレイなど）を接続できます。

USB-Aポートのデータ転送速度はどのくらいですか？

USB-A 3.1 Gen 2ポートは、10 Gbit/sの転送速度と5V/1.5Aの出力電力を提供します。

ドックのお手入れ方法は？

柔らかいブラシまたは乾いた布を使用してください。液体や研磨剤は使用しないでください。

電源ランプが点灯しない場合はどうすればいいですか？

ACアダプターが正しく接続され、電源ボタンが押されていることを確認してください。問題が解決しない場合は、別の電源コンセントをお試しください。

このドックはMac M1/M2に対応していますか？

はい、お使いのMacがmacOS 11（Big Sur）以降を実行している場合に限ります。Mac M1/M2には互換性のあるThunderbolt 3/4ポートが搭載されています。

使用説明書 PowerExpand 5in1 Thunderbolt 4 Mini Dock Anker

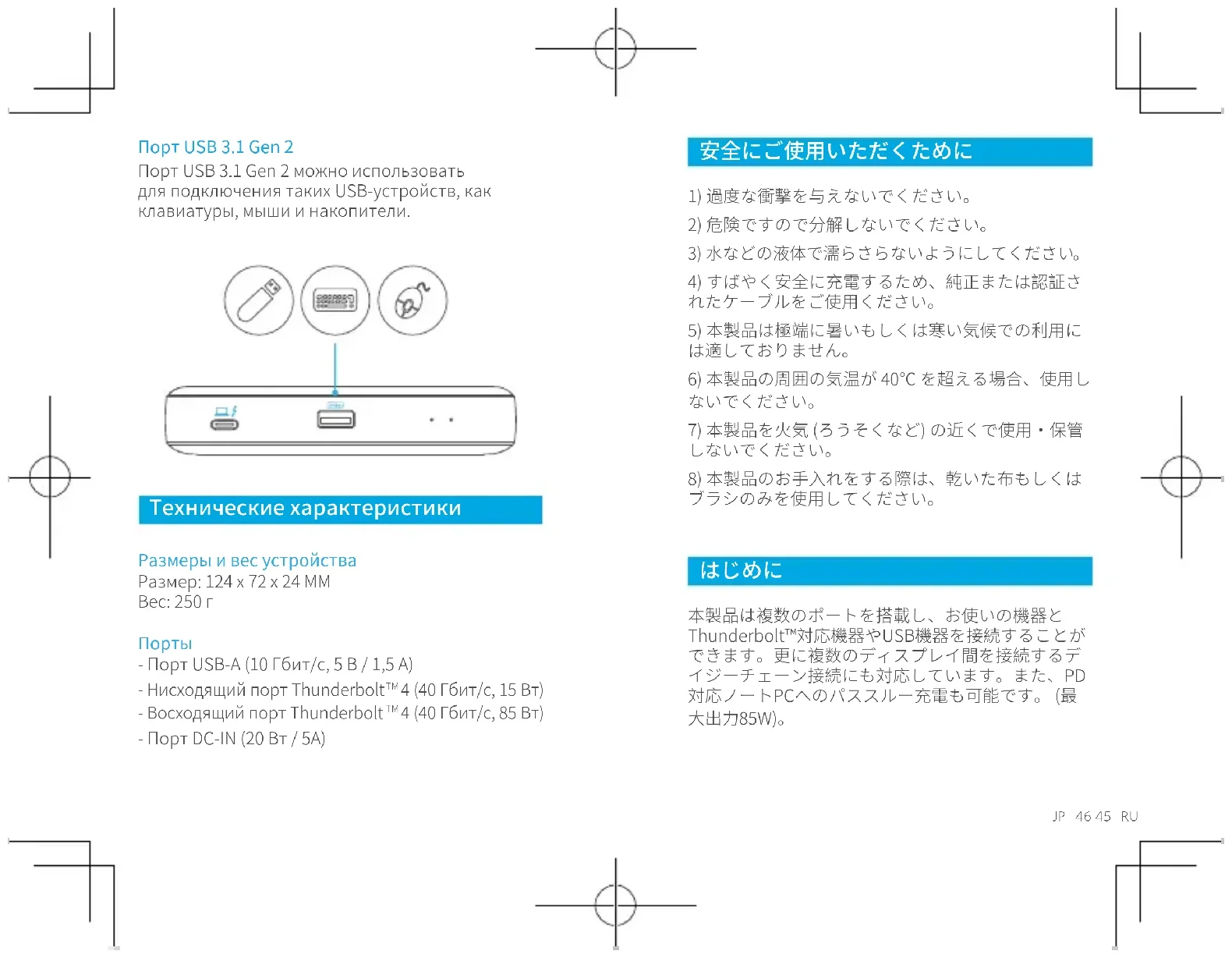

1) 過度な衝撃を与えないでください。
2) 危険ですので分解しないでください。
3) 水などの液体で濡らさらないようにしてください。
4) すばやく安全に充電するため、純正または認証されたケーブルをご使用ください。
5) 本製品は極端に暑いもしくは寒い気候での利用には適しておりません。
6) 本製品の周囲の気温が 40℃ を超える場合、使用しないでください。
7) 本製品を火気 (ろうそくなど) の近くで使用・保管しないでください。
8) 本製品のお手入れをする際は、乾いた布もしくはブラシのみを使用してください。

はじめに

本製品は複数のポートを搭載し、お使いの機器とThunderbolt™対応機器やUSB機器を接続することができます。更に複数のディスプレイ間を接続するデイジーチェーン接続にも対応しています。また、PD対応ノートPCへのパススルー充電も可能です。(最大出力85W)。

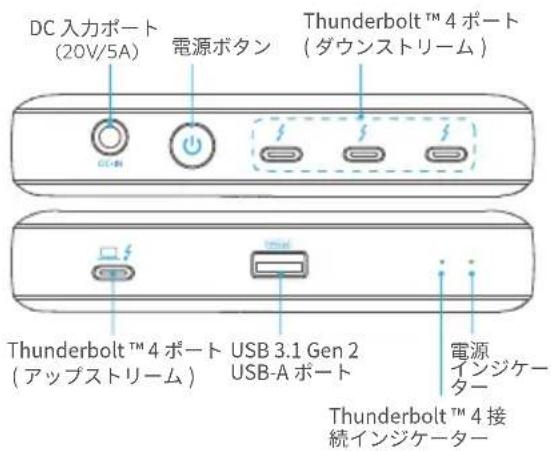

外觀

対応機器とOS

対応機器

Thunderbolt 4 Laptops(Intel Evo Platform): Lenovo YOGA 7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5, HP Spectre x360 13/14, Dell XPS 13 Thunderbolt 3 Laptops: MacBook Air 2020/2019/2018, MacBook Pro 2020/2019/2018/2017/2016, ASUS Transformer 3 Pro システム要件：Thunderbolt4 / Thunderbolt3ポートを搭載したWindows10ラップトップと互換性があります。 macOS 11 (Big Sur) 以降を実行しているMacBook。

動作環境

Windows 10

MacOS 11以降

パッケージ内容

1 Thunderbolt™4ミニドック
4 Thunderbolt™4ケーブル (0.7m)
② ACアダプタ (100W)
5 取扱説明書
③ 電源ケープル (1.2m)

使用方法

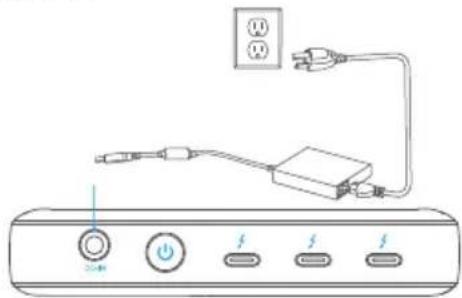

本製品の電源をオンにする

1. 付属の電源ケーブルとACアダプタを接続し、ACアダプタのコネクタをDC入力ポートに接続します。電源ケーブルのもう一方をACコンセントに接続します。

1. 電源ボタンを押すと、電源インジケーターが緑色に変わります。

本製品をノートパソコンに接続する

Thunderbolt™4ケーブルを使用して本製品をお使いのPCに接続します。Thunderbolt™4ポート

(アップストリーム) を使用すると、最大出力85W (5V/3A、9V/3A、15V/3A、20V/4.25A) でのパススルー充電が可能です。

お使いの機器がThunderbolt™4に対応している、またはUSB Power DeliveryおよびDisplayPort Altモード対応のUSB-Cポートを搭載していることを確認してください。

LEDインジケーターの表示

	LEDインジケーター	説明
電源インジケーター	緑色で点灯 電源	がオン
	オフ 電源がオフ
ThunderboltTM4接続インジケーター	青色で点灯	ThunderboltTMケーブルが接続されている

ポートについて

本製品は、Thunderbolt™ 4ポート (アップストリーム) を1つおよびThunderbolt™ 4ポート (ダウンストリーム) を3つ搭載しています。

Thunderbolt™ 4ポート (アップストリーム)

Thunderbolt™ 4ポート (アップストリーム) は Thunderbolt™ 4対応機器との接続に使用します。

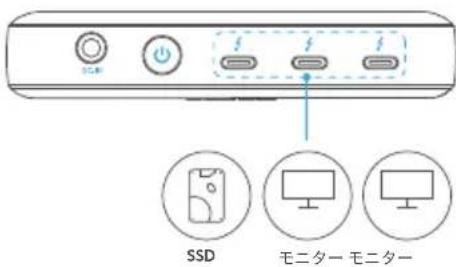

Thunderbolt™ 4ポート (ダウンストリーム)

Thunderbolt™ 4ポート (ダウンストリーム) はデイジーチェーン接続に対応しています。40Gbpsの速度でのデータ転送および外部モニターへの接続が可能です。

・ディスプレイ解像度

。ディスプレイ1台使用の場合:8K@30Hz

。 ディスプレイ2台使用の場合: 4K@60Hz x2

USB 3.1 Gen 2 USB-Aポート

USB 3.1 Gen 2 USB-Aポートは、USBキーボード、USBマウス、USBストレージ機器などへの接続に使用できます。

• USB 3.1 Gen 2 USB-Aポート(10Gbps、5V/1.5A)
• Thunderbolt™4ポート (ダウンストリーム) (40Gbps、最大15W出力、8K/30Hz)
• Thunderbolt™4ポート (アップストリーム) (40Gbps、最大85W出力)
• DC-INポート (20V/5A)

ThunderboltおよびThunderboltロゴは、Intel Corporation またはその関連会社の商標または登録商標です。
