Gysflash S 1.12 PL - 电池充电器 GYS - 免费用户手册

产品类型	自动电池充电器
品牌	GYS
型号	Gysflash S 1.12 PL
电源电压	100-127 伏交流, 50-60 赫兹
充电电流	1 安
兼容电池类型	铅酸 12 伏 (2-32 安时，维持充电至 100 安时)；磷酸铁锂 12 伏 (0.5-20 安时，维持充电至 50 安时)
充电模式	铅酸充电 (14.4 伏), 低温/AGM 选项 (14.7 伏), 锂电池充电 (14.4 伏)
充电周期	铅酸 7 步, 锂电池 8 步
保护功能	极性反接保护, 短路保护, 防打火, 温度传感器, 双重绝缘
维持充电功能	有，锂电池模式下每 10 天进行一次维护充电
指示灯	状态指示灯 (充电中, 正常, 故障)
工作温度	高达 60 °C (超过时热保护)
电气等级	II 级 (双重绝缘)
标准	欧盟, 欧亚联盟, 英国, 摩洛哥 (CMIM)
保修	2 年 (零件和人工)
维护	清洁前拔掉电源；使用干布；损坏的电缆由专业人员更换
随附配件	夹子, 接线端子, 点烟器适配器 (参考号 029439) 可选

常见问题 - Gysflash S 1.12 PL GYS

Gysflash S 1.12 PL 可以给哪些类型的电池充电？

本充电器适用于 12 V 铅酸电池（胶体、AGM、液体），容量 2 至 32 Ah（维持充电至 100 Ah），以及 12 V 磷酸铁锂（LiFePO4）电池，容量 0.5 至 20 Ah（维持充电至 50 Ah）。

如何选择合适的充电模式？

按下按钮循环选择模式：铅酸 (14.4 V)、低温/AGM (14.7 V) 和锂电池 (14.4 V)。约 5 秒后，充电自动开始。

如果锂电池处于 UVP（欠压保护）状态怎么办？

将充电器置于锂电池模式，然后长按按钮 10 秒。充电器将解除 UVP 保护并自动开始充电。

我可以给不可充电的电池充电吗？

不可以，切勿将本充电器用于不可充电的电池。否则有爆炸和火灾风险。

如何解读指示灯？

指示灯快速闪烁表示错误（极性反接、短路）。慢速闪烁：电池损坏。常亮：电池已充满或热故障。待机闪烁：按下按钮。

我可以让充电器一直保持连接吗？

可以，充电器具有维持充电模式。对于铅酸电池，维持电压为 13.6 V；对于锂电池，每 10 天进行一次维护充电，电压为 13.8 V。

充电器有防反接保护吗？

有，Gysflash S 1.12 PL 具有极性反接和短路保护，还具备防打火系统。

如果指示灯快速闪烁怎么办？

这表示极性反接、电池电压过高或夹子短路。检查连接，确保电池为 12 V。

我可以通过摩托车的 12 V 点烟器接口（带 CAN-BUS 系统）使用充电器吗？

可以，使用点烟器适配器（参考号 029439），将充电器插入摩托车的 12 V 插座。充电会在 2 分钟后开始。无需打开仪表盘。

如何保养充电器？

清洁前务必拔掉电源插头。使用干布。如果电源线损坏，请由专业人员更换。

用户手册 Gysflash S 1.12 PL GYS

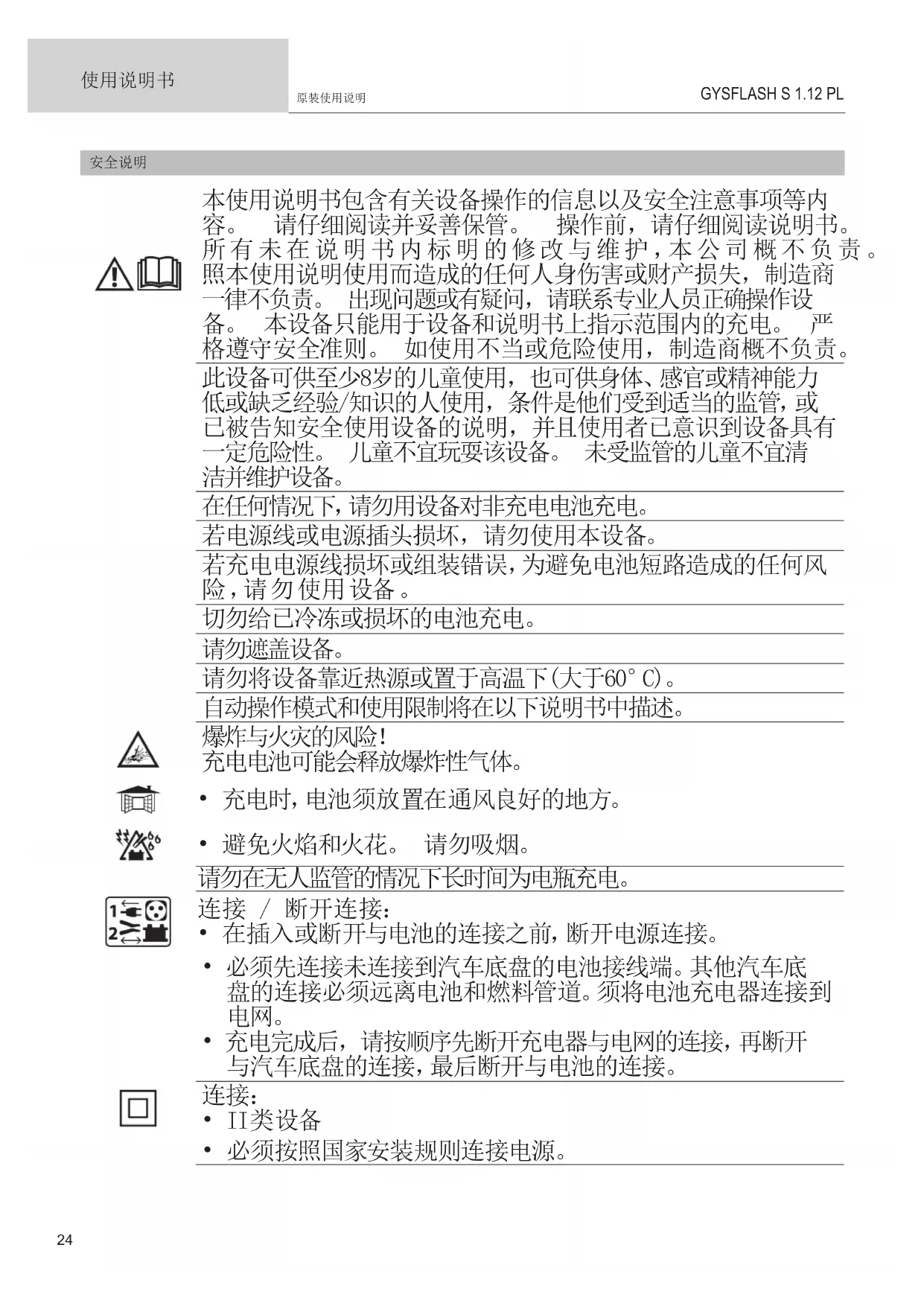

本使用说明书包含有关设备操作的信息以及安全注意事项等内容。请仔细阅读并妥善保管。操作前，请仔细阅读说明书。所有未在说明书内标明的修改与维护，本公司概不负责。照本使用说明使用而造成的任何人身伤害或财产损失，制造商一律不负责。出现问题或有疑问，请联系专业人员正确操作设备。本设备只能用于设备和说明书上指示范围内的充电。严格遵守安全准则。如使用不当或危险使用，制造商概不负责。此设备可供至少8岁的儿童使用，也可供身体、感官或精神能力低或缺乏经验/知识的人使用，条件是他们受到适当的监管，或已被告知安全使用设备的说明，并且使用者已意识到设备具有一定危险性。儿童不宜玩耍该设备。未受监管的儿童不宜清洁并维护设备。

在任何情况下，请勿用设备对非充电电池充电。

若电源线或电源插头损坏，请勿使用本设备。

若充电电源线损坏或组装错误，为避免电池短路造成的任何风险，请勿使用设备。

切勿给已冷冻或损坏的电池充电。

请勿遮盖设备。

请勿将设备靠近热源或置于高温下(大于 60^ C )。

自动操作模式和使用限制将在以下说明书中描述。

爆炸与火灾的风险！

充电电池可能会释放爆炸性气体。

• 充电时，电池须放置在通风良好的地方。

• 避免火焰和火花。请勿吸烟。

请勿在无人监管的情况下长时间为电瓶充电。

连接 / 断开连接:

• 在插入或断开与电池的连接之前，断开电源连接。
• 必须先连接未连接到汽车底盘的电池接线端。其他汽车底盘的连接必须远离电池和燃料管道。须将电池充电器连接到电网。
• 充电完成后，请按顺序先断开充电器与电网的连接，再断开与汽车底盘的连接，最后断开与电池的连接。

连接：

• II类设备
• 必须按照国家安装规则连接电源。

维护：

• 电源线如若受损，为避免危险发生，必须由制造商，其售后服务部或有关专业人士更换。
• 请由专业人员进行设备维护。
• 警告！对设备进行维护工作前，务必拔下电源插座。

规定：

设备符合欧洲标准。
- 如需了解符合性声明，请浏览我们的网站。
EAC认证产品
- 所用材料符合英国标准。

如需了解英国声明，请浏览我们的网站（参阅封面页）

• 所用材料符合摩洛哥标准。
• 如需了解摩洛哥C。(CMTM)认证，请浏览我们的网站。

报废处理：

• 此设备为选择性收集对象。请勿扔进家用垃圾箱。

不要在230V电压下操作--有爆炸的危险！

基本描述

Gysflash S 1.12 PL 为大多数铅酸蓄电池（凝胶，AGM，液体……）和磷酸铁锂电池（LFP / LiFePO4）充电。这些电池通常用于摩托车、摩托艇和其他许多小型电池车辆。

本充电器适配：

• 12V LFP电池（6个2V串联元件）的充电电压为2Ah至32Ah，并有高达100Ah用于维护负载。
• 12V LFP电池（4个3V串联元件）的充电电压为0.5Ah至20Ah，并有高达50Ah用于维护负载。

启动

1. 选择所需配件，将充电器连接至电池（充电钳，接线片等）。
2. 将充电器连接到电源插座（100-127Vac 50-60Hz单相供电电网）。
3. 按下该键选择模式（）。约5秒后，自动开始充电。
4. 充电期间，设备指示充电进度。当指示灯闪烁时，OK 电池已准备好启动发动机。当指示灯（X）长亮，电池已充电完成。OK
   5.拔下电源插头或按下该键可随时停止充电
5. 充电完成后，断开充电器与电网的连接，然后断开与电池的连接。

充电模式

- 模式与选项的描述

Pb

Lead acid

充电模式（14.4V/1A）：

此模式专为2Ah-32Ah 12V铅酸蓄电池充电，并有高达100Ah用于维护负载。7段式自动充电周期。

冷/ACM选项（14.7V/1A）：

• AGM 在寒冷天气（低于5°C）或某些AGM电池或带插头的电池充电时，可选择将充电电压更改为14.7V。

LiFePO4

Lithium

锂充电模式（14.4V/1A）：

此模式专为0.5Ah-20Ah 12V铅酸蓄电池充电，并有高达50Ah用于维护负载。8段式自动充电周期。

UVP wake up

某些锂电池具备欠压保护功能(UVP:UnderVoltageProtection)，可在深度放电时断开电池连接。此保护功能可防止充电器检测到电池。必须先关闭欠压保护功能，GysflashS1.12PL才能为电池充电。将充电器调节至锂充电模式，然后按住按键10秒钟。充电器将关闭欠压保护功能并且开始自动充电。

- 铅酸充电曲线：

Gysflash S 1.12 PL采用先进的7段式充电曲线，可确保电池最佳性能。

步骤：① 分析

分析电池状态 (充电水平，极性反转，电池连接不良…)

步骤：5 充电（1A）

最大电流快速充电可达到充电水平的80%。

步骤：② 恢复（0.5A）

深度放电后恢复受损元件的算法

步骤：⑥ 吸收（14.4V或14.7V可选AGM型）

恒压充电使充电水平达到 100%

步骤： ③ 测试

硫酸蓄电池检验

步骤：⑦ 充电维持（13.6V）

将电池电量保持在最大值。

步骤：4 去硫（15.8V）

电池脱硫的算法

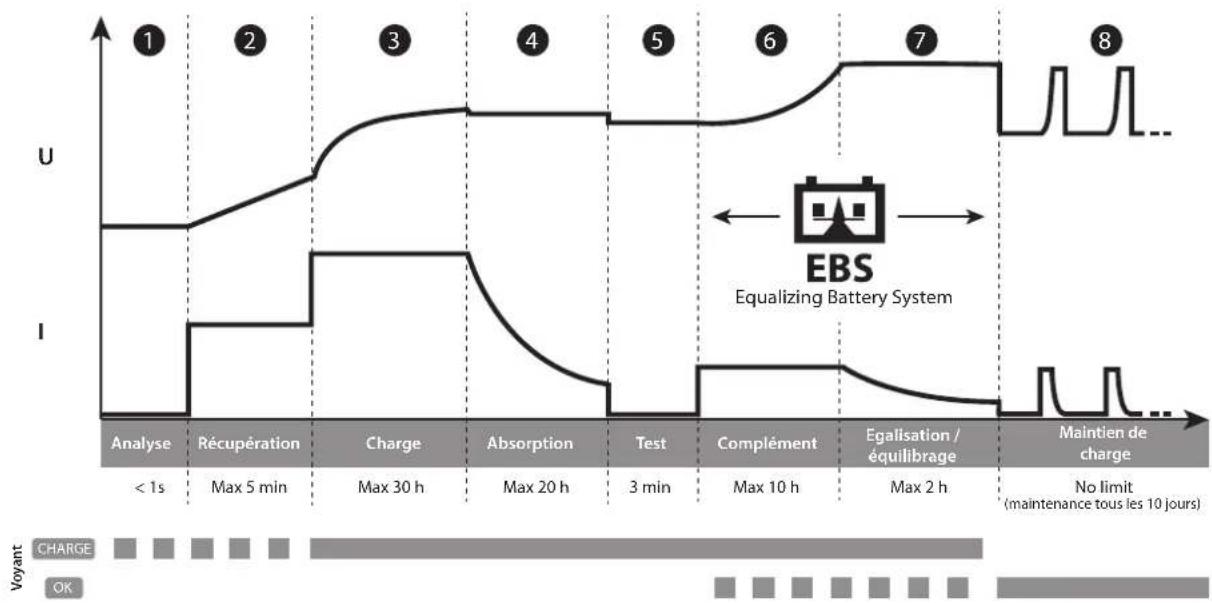

• 锂电池充电曲线：

Gysflash S 1.12 PL采用先进的7段式充电曲线，可确保电池最佳性能。

步骤：① 分析

分析电池状态 (充电水平，极性反转，电池连接不良…）

步骤： ⑤ 测试

充电保持测试。

步骤：② 恢复（0.2A）

深度放电后的恢复算法。

步骤：⑥ 补充

减少电流负载可达到 100% 充电水平。

步骤：③ 充电（1A）

最大电流快速充电可达到充电水平的90%。

步骤：⑦ 均衡/平衡（14.4V）

电池单元的平衡。

步骤：4 吸收（13.8V）

恒压充电使充电水平达到98%。

步骤：8 充电维持（13.8V）

将电池电量保持在最大值，每10天维护一次。

·预计充电时间:	铅酸				锂
电池容量 2Ah 10Ah 20Ah 32Ah					1 Ah(3 Ah EiqPb*)	5 Ah(15 Ah EiqPb*)	10Ah(30 Ah EqPb*)	20Ah(60 Ah EqPb*)
充电时间0% >> 90%	2 h 9	h 18 h 29	h 1 h 30	1 h 30 8 h	30 16 h

*等效铅酸蓄电池: 锂电池比铅酸电池具有更好的启动性能 (CCA)。这就是为什么一些锂电池制造商标出铅电池当量 (EqPb), 这相当于具有相同启动性能的铅酸电池的容量。例如, 10Ah LFP电池与30Ah左右的铅酸电池启动性能相同。

若摩托车配备12V插座，Gysflash S 1.12 PL可通过此插座使用CAN-BUS系统为电池充电，而无需打开仪表板。在此配置中，将点烟器适配器（ref.029439）连接到充电器和摩托车12V插座上，然后按照之前描述的“启动”程序进行操作。某些情况下，连接后可能需要等待2分钟才能开始充电。

·保护：

Gysflash S 1.12 PL 具备保护功能，可防止短路与电池极性反转。同时还配备防火花系统，可避免将充电器连接到电池时产生火花。该充电器采用双重绝缘，与车载电子设备兼容。

Cysflash S 1.12 PL内置温度传感器，可调节充电电流，并避免设备内部电子元件过热。

设备异常，故障原因，补救措施

	设备异常 原因 补救措施
1	指示灯快速闪烁。	·极性反转。·电池电压过高。·充电钳短路。	·检查钳子是否正确连接。·检查待充电电池对否为12V电池。
2	指示灯缓慢闪烁。	电池停止服务或电压过低。	更换电池。
3	指示灯亮起。	充电失败,电池无法恢复。	更换电池并按下按键重新开始充电。
4	按下该键后,指示灯长亮。	热缺陷。	周围温度过高(>60℃),请让房间通风使充电器降温。
5	指示灯闪烁。	充电器待机。	请按下按钮或将电池连接至充电器以退出待机状态。
6	指示灯长亮。	按下按键后充电中断。	重新按下按键,开始充电。

保修条件

该担保涵盖了从购买口起（包括零件和人工）在内的所有缺陷或生产制造缺陷的保修。保修期为2年。

以下不在保修条件内：

·因交通运输造成的损坏。
- 零件的正常破损（例如：电缆，电瓶夹等）。
- 因操作不当引起的故障（电源故障，电压降低，拆卸）。
·环境造成的故障（污染、生锈、粉尘）。
如发生故障，请将设备退回至经销商处，并附上：
-购买凭证（收据，发票...）
- 故障说明。
