用户手册 Q8752E AXIS

0:表示该有毒有害物质在该部件均质材料 中的含量均在GB/T26572标准规定的限量要

音 频 输 入 3.5 毫 米 连 接 器

SD 卡 槽 （ microSD ， 不 含 卡 ）

SFP 模 块 的 SFP 插 槽 （ 不 含 ）

电气连接和导线管安装应由经过认证的电工执行，并遵守当地法规。

伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或 维护产品时，请断开电源。

伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时， 请断开电源并让表面冷却。

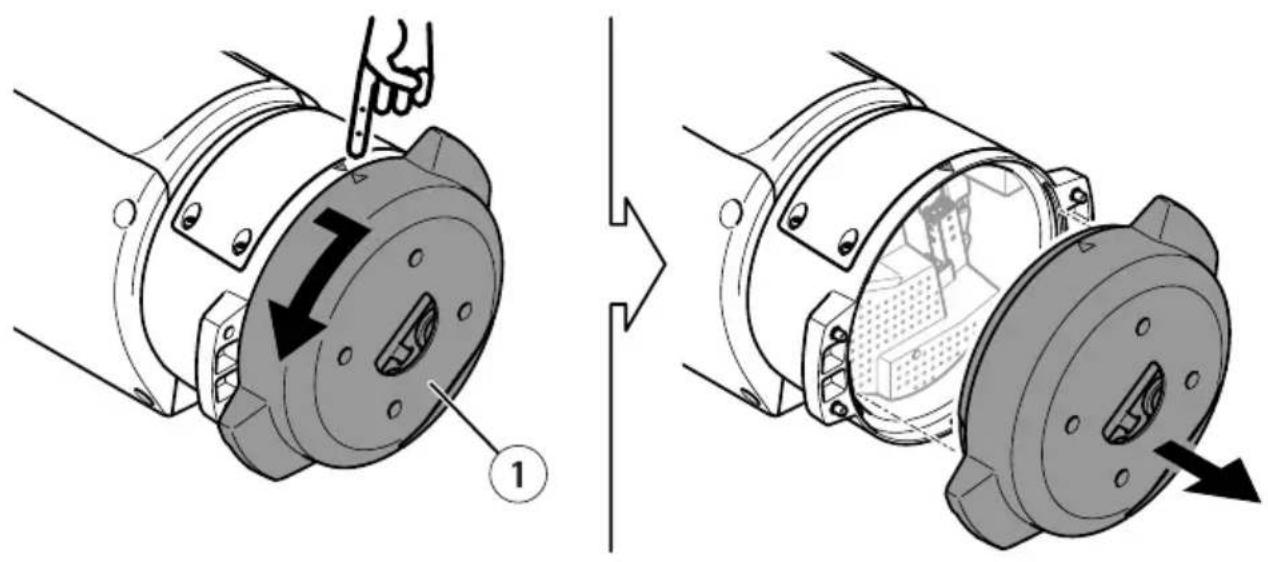

1.移除四颗底座单元螺丝(T30)。 2.同时逆时针拉转底座单元，直到底座单元和定位单元其余部分的箭头对齐。 3.移除底座单元。 118AXISQ8752-EBispectralPTZCamera

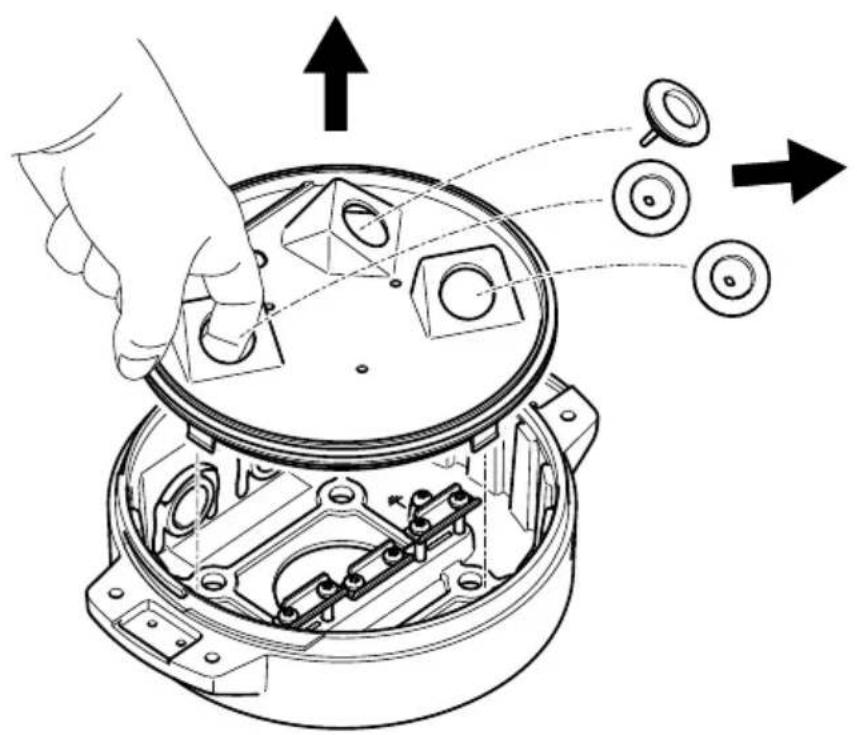

移除透明底座单元盖板时，请勿使用尖锐工具。 4.移除透明底座单元盖板。

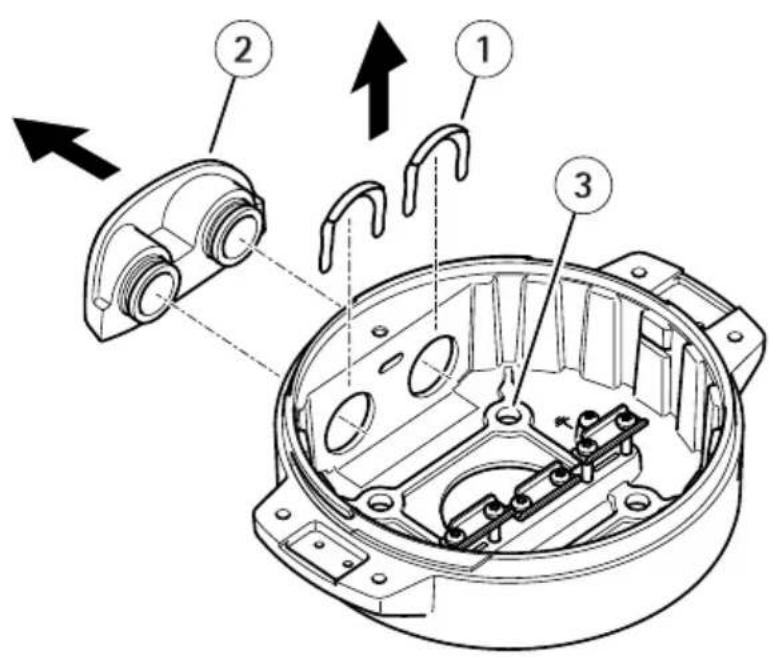

螺 丝 孔 （ 4 个 ） 5.仅适用于导线管安装：取下两个导线管盖夹，然后取下导线管盖。 6.在四个螺丝孔中使用适当的紧固件将底座单元固定到安装表面。

触点危险。本产品应同时使用电源线中的保护接地线和接地编织层进行接地。 确保保护接地线和接地编织层的两端与其各自的接地表面接触。

仅使用符合指定电缆区域要求的电缆。有关详细信息，请参见

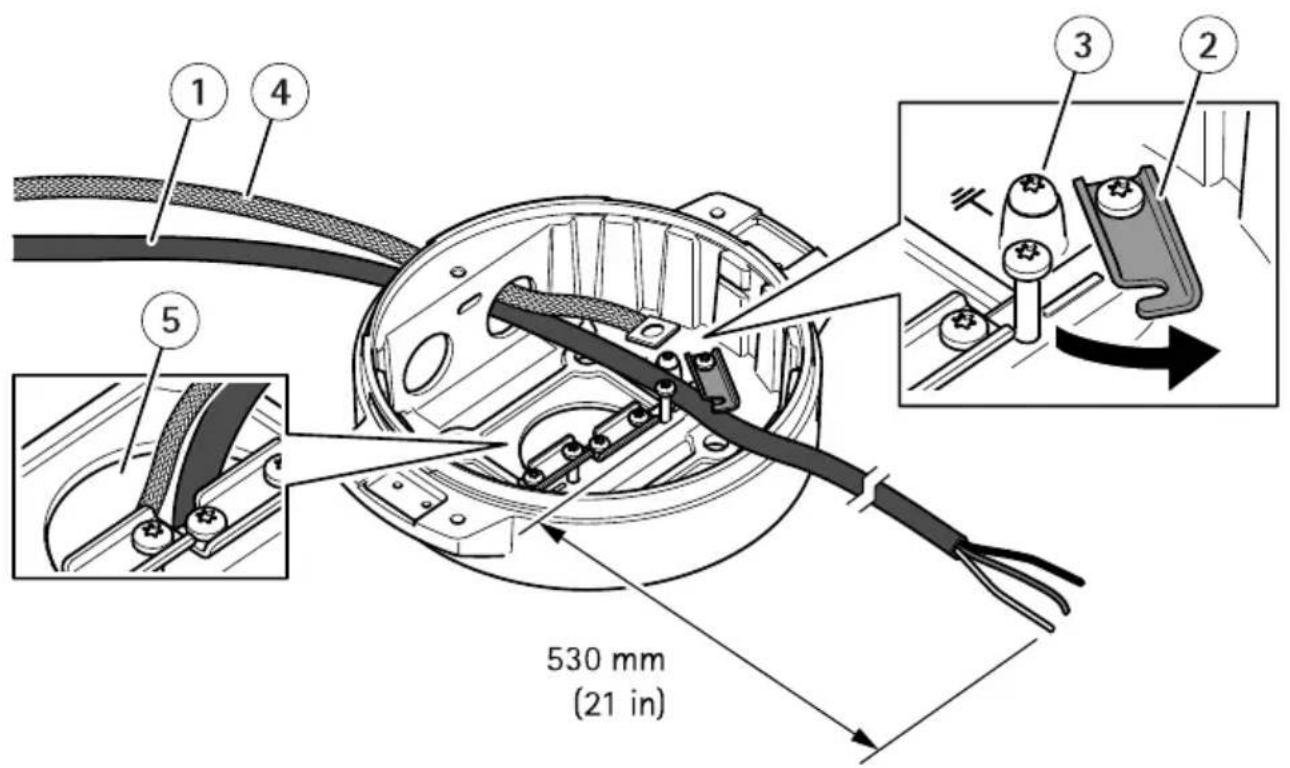

1.安装可选的导线管适配器（不包括）。 2.将接地编织层连接到接地螺丝。 120AXISQ8752-EBispectralPTZCamera 3.将电源线、I/O电缆和网络电缆穿过底座单元上的孔（如上图所示）。或 者，将其穿过底部电缆孔。 4.将电源线穿过应力消除器，并保持应力消除器与电缆末端距离为530毫 米（21英寸）。

I/O 电 缆 （ 可 选 ， 不 包 括 ）

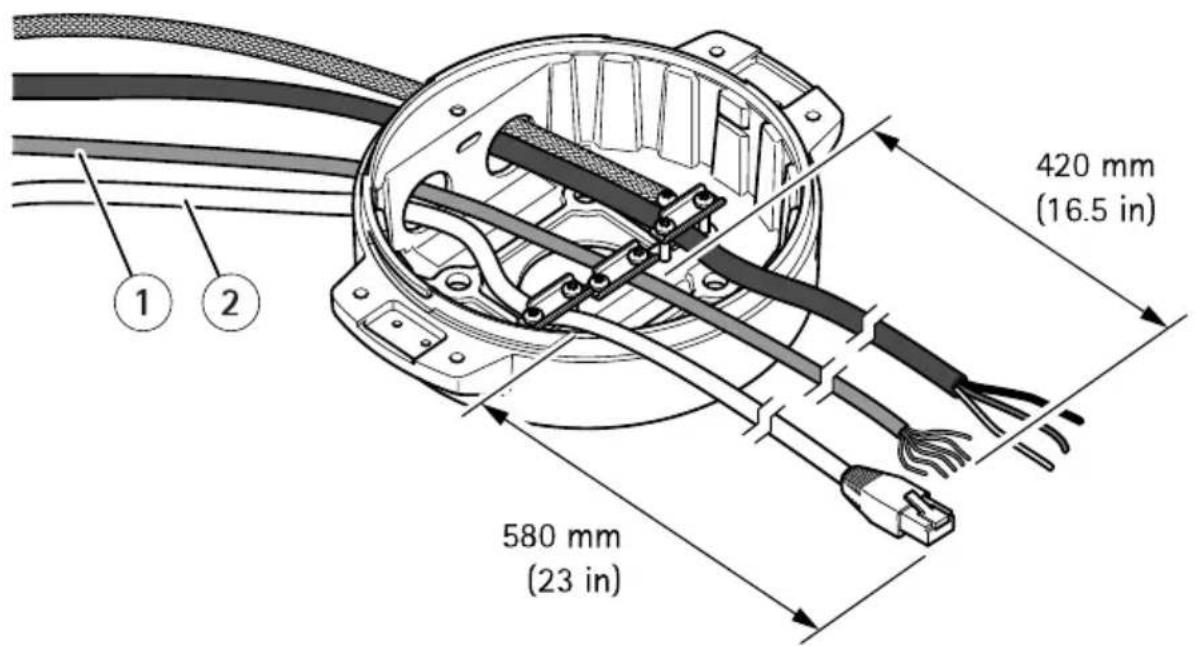

网 络 电 缆 （ 不 包 括 ） 5.将I/O电缆（可选）穿过应变消除件，并使应变消除件至电缆端的距离为420 毫米（16.5英寸）。 6.将网络电缆（光纤电缆和/或RJ45电缆）穿过应力消除器，并保持应力消 除器与连接器末端的距离为580毫米（23英寸）。有关不同网络连接选项

安 装 网 络 链 路 在 第 125 页

I/O 电 缆 （ 可 选 ， 不 包 括 ）

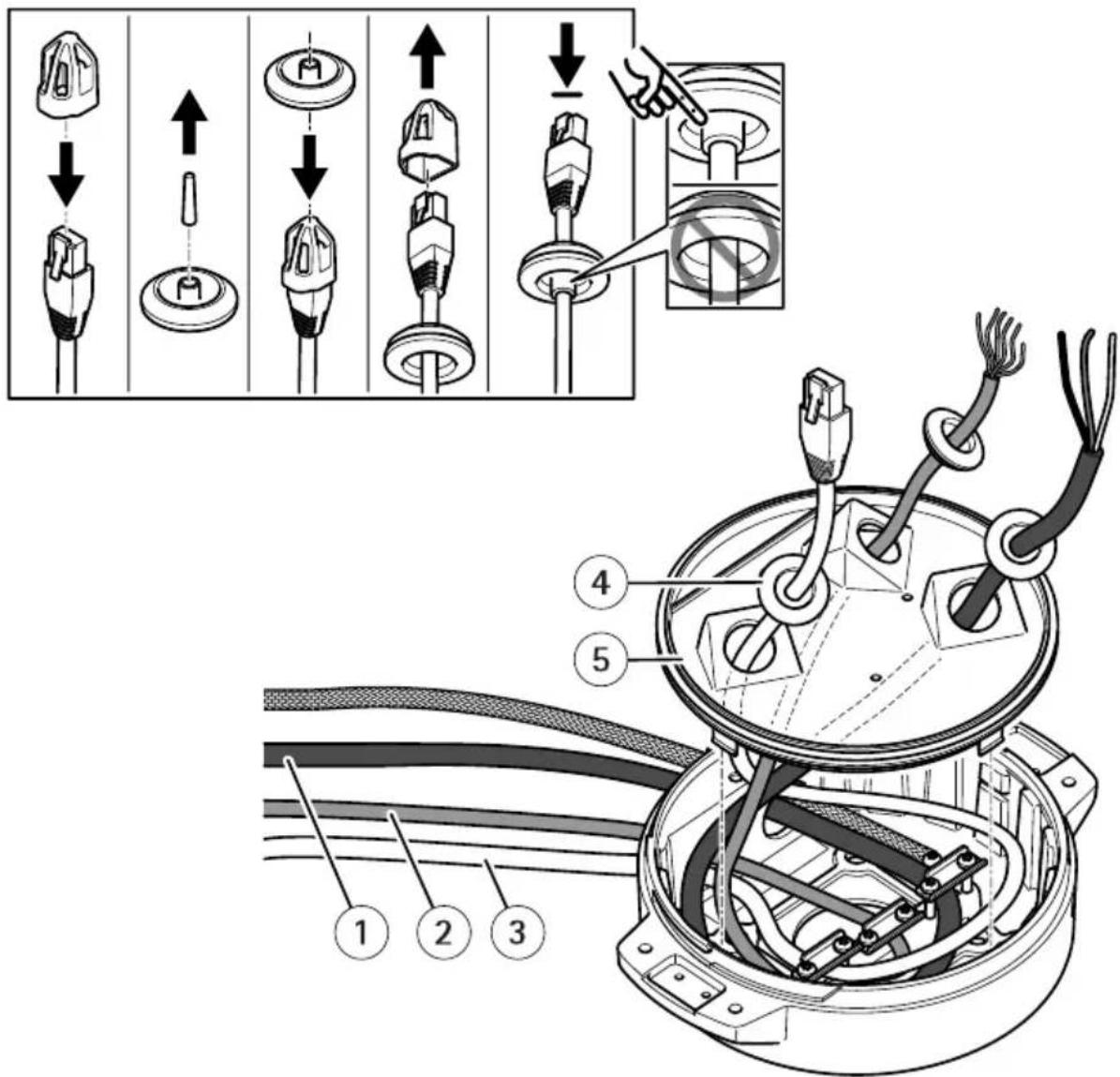

透 明 底 座 单 元 盖 板 8.将电缆垫片安装到电缆上。请参见 电 缆 厚 度 在 第 130 页

9.将电源线、I/O电缆和网络电缆（包括电缆垫片）穿过透明底座单元盖板上的 孔，然后按照上图所示进行布线。

如果您同时使用光纤电缆和RJ45电缆进行网络连接，请将光纤电缆与I/O电缆 穿过同一电缆垫片。在电缆和电缆垫片之间涂抹密封剂以防电缆滑出。有关不 同网络连接选项的详细信息，请参见 安 装 网 络 链 路 在 第 125 页

122AXISQ8752-EBispectralPTZCamera 10.将透明底座单元盖板放在底座单元上，并将线缆垫圈安装在孔内。

为避免电缆被拉扯时单元电源意外断开，保护接地线应该比他两条电线（电源 线内）长约10毫米（0.4英寸）。

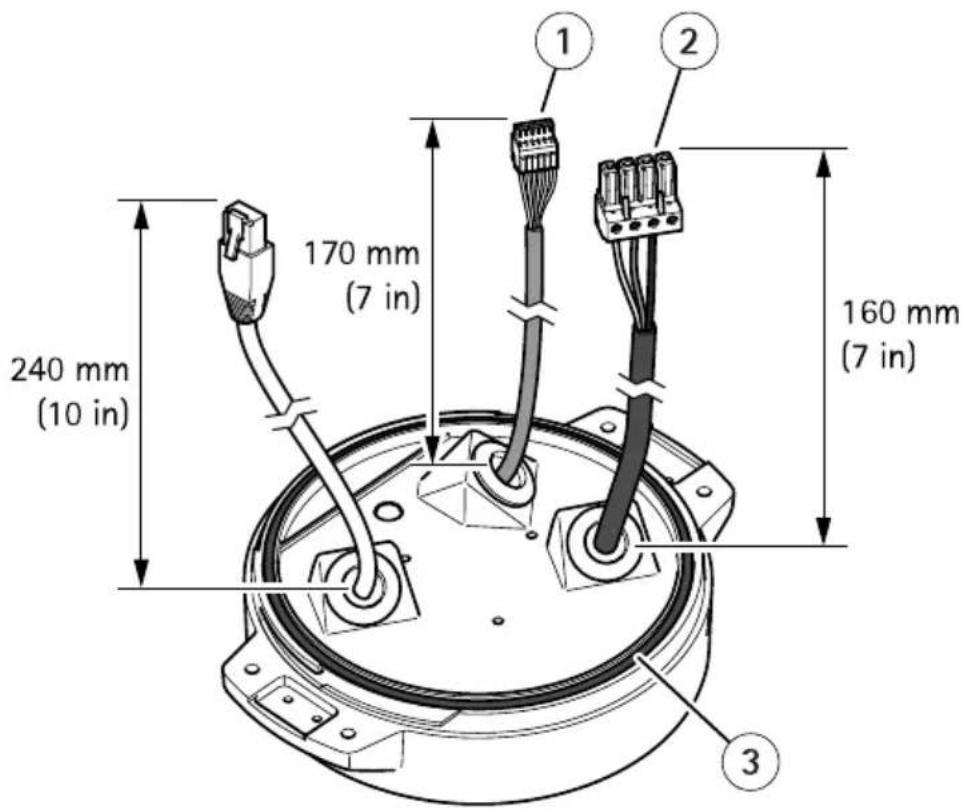

为了让安装尽可能简单，我们建议您将电源线护套剥去约90毫米（3.5英 寸），并将I/O电缆护套剥去70毫米（2.8英寸）。 11.安装电源连接器和I/O连接器。 12.调整网络、I/O和电源线，以使电缆垫片与连接器末端的距离分别为240毫米 （10英寸）、170毫米（7英寸）及160毫米（7英寸）。

确保O型环正确安装在透明底座单元盖板周围。

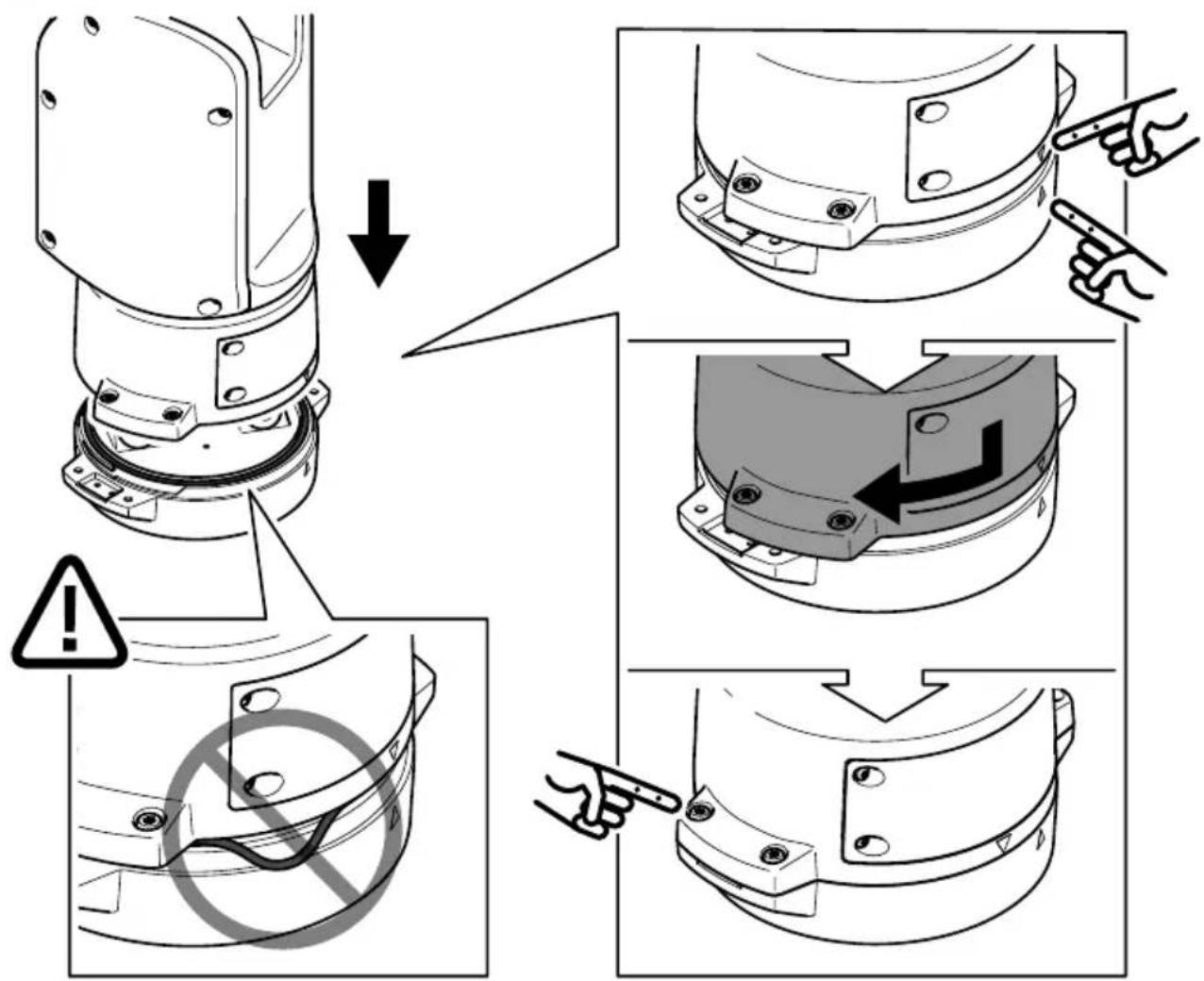

ZHAXISQ8752-EBispectralPTZCamera 13.将定位单元放在底座单元上。确保两个单元上的箭头对齐。 14.按顺时针方向将定位单元转回至其初始位置并拧紧4个底座单元螺丝（扭 矩3.0牛米）。

在安装两个单元时，请确保电缆未被夹扁。 124AXISQ8752-EBispectralPTZCamera

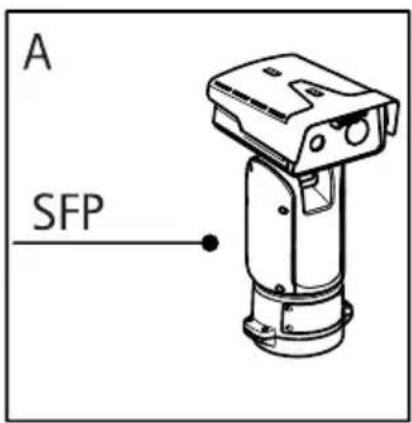

• A：通过光纤电缆或与SFP插槽中的SFP模块（带有相应的连接器）连接 的RJ45电缆。

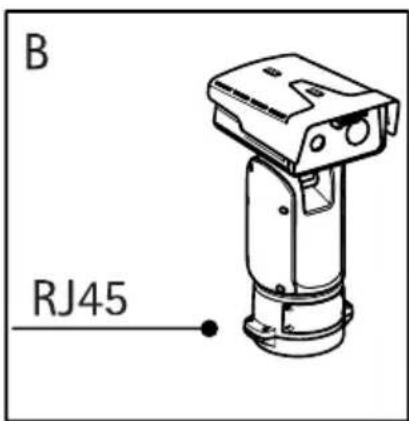

• B：通过与固定式RJ45连接器连接的RJ45电缆。

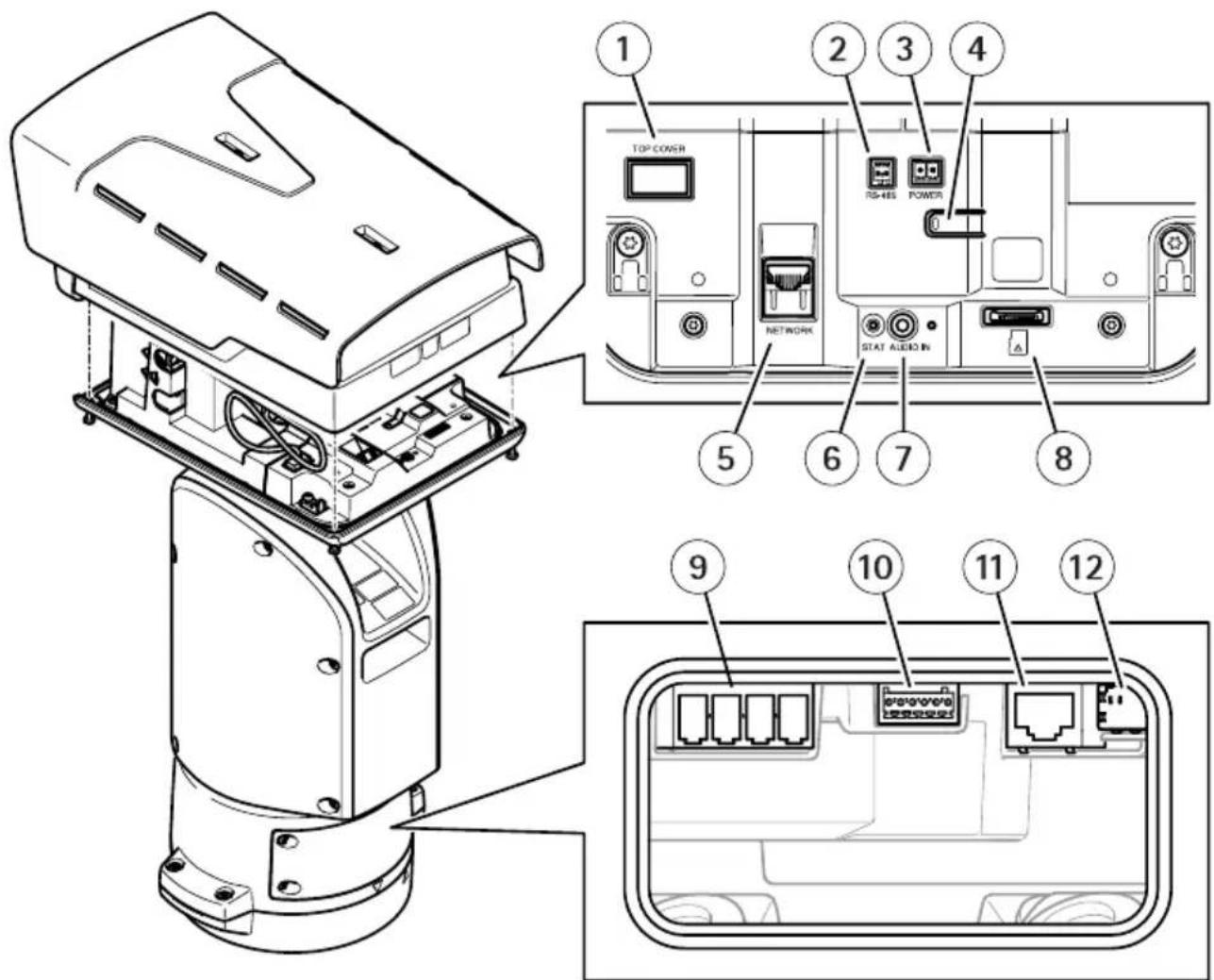

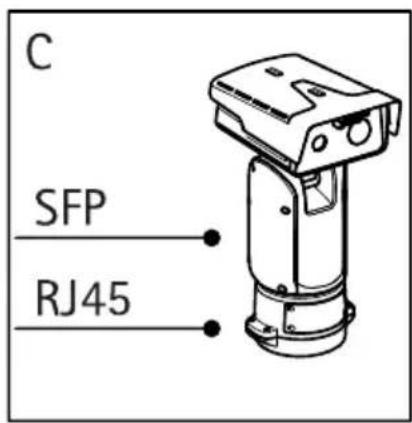

• C：同时连接上述两种电缆，在此情况下，SFP模块连接用作主网络链路，固 定的RJ45连接用作故障转移链路。 有关网络连接器位置的详细信息，请参见 产 品 概 述 在 第 116 页

• 不包括SFP模块。有关可用SFP模块的详细信息，请参见 axis.com

• 如果您仅通过使用相应SFP模块的光纤电缆安装网络链路，它可以用作远程 布线安装的独立解决方案。

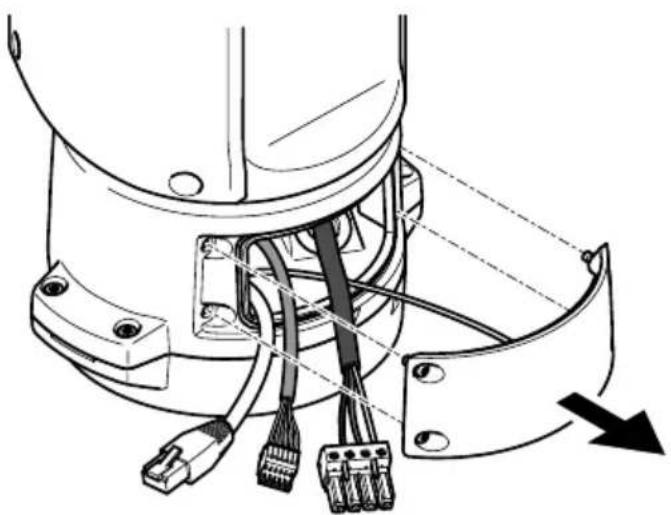

1.松开四颗盖子螺丝(T20)，然后取下盖子。

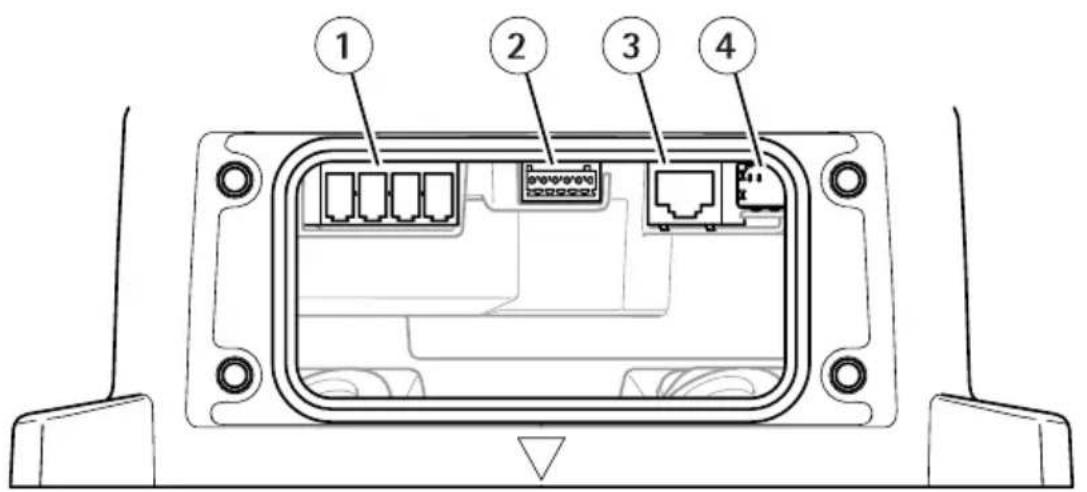

SFP 模 块 的 SFP 插 槽 （ 不 包 括 SFP 模 块 ）

2.连接网络（光纤和/或RJ45）、I/O和电源线。有关不同网络连接选项的详细

安 装 网 络 链 路 在 第 125 页

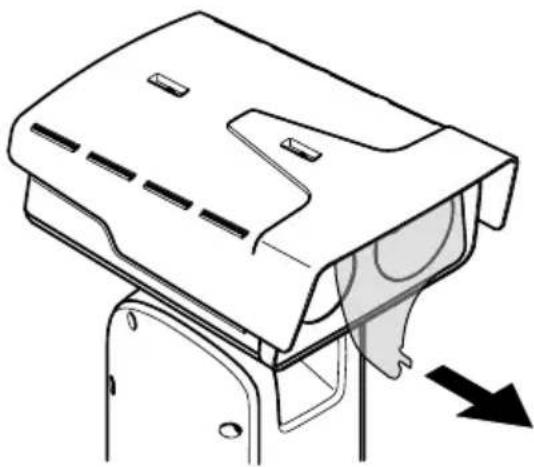

3.将盖子放回原来位置，拧紧四颗盖子螺丝（扭矩3.0牛米）。 126AXISQ8752-EBispectralPTZCamera 4.移除保护盖。 5.接通产品电源。

受伤风险。活动部件。操作期间，请保持身体部位远离产品。安装或 维护产品时，请断开电源。

受伤风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时， 请断开电源并让表面冷却。

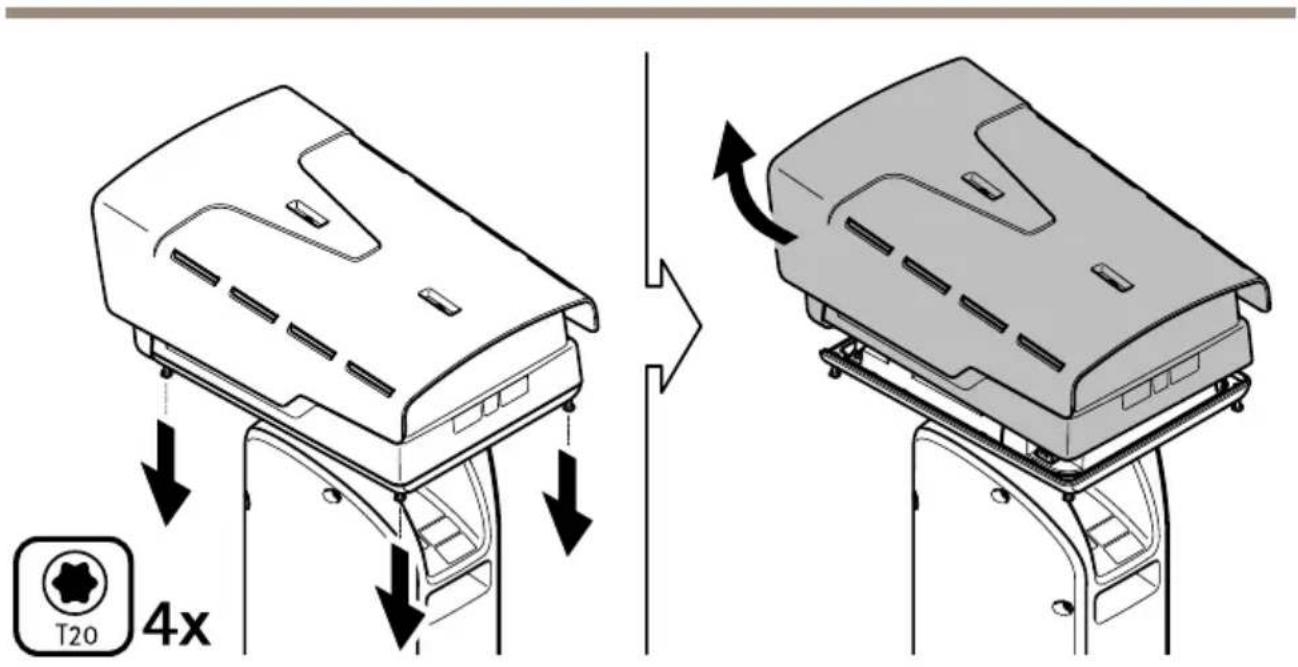

移除顶罩时，将显露易受碰撞影响的视觉摄像机部件。移除顶罩时，请确保 不要让顶罩碰撞无保护的摄像机。 要插入SD卡或重置为出厂默认设置，请移除顶罩：

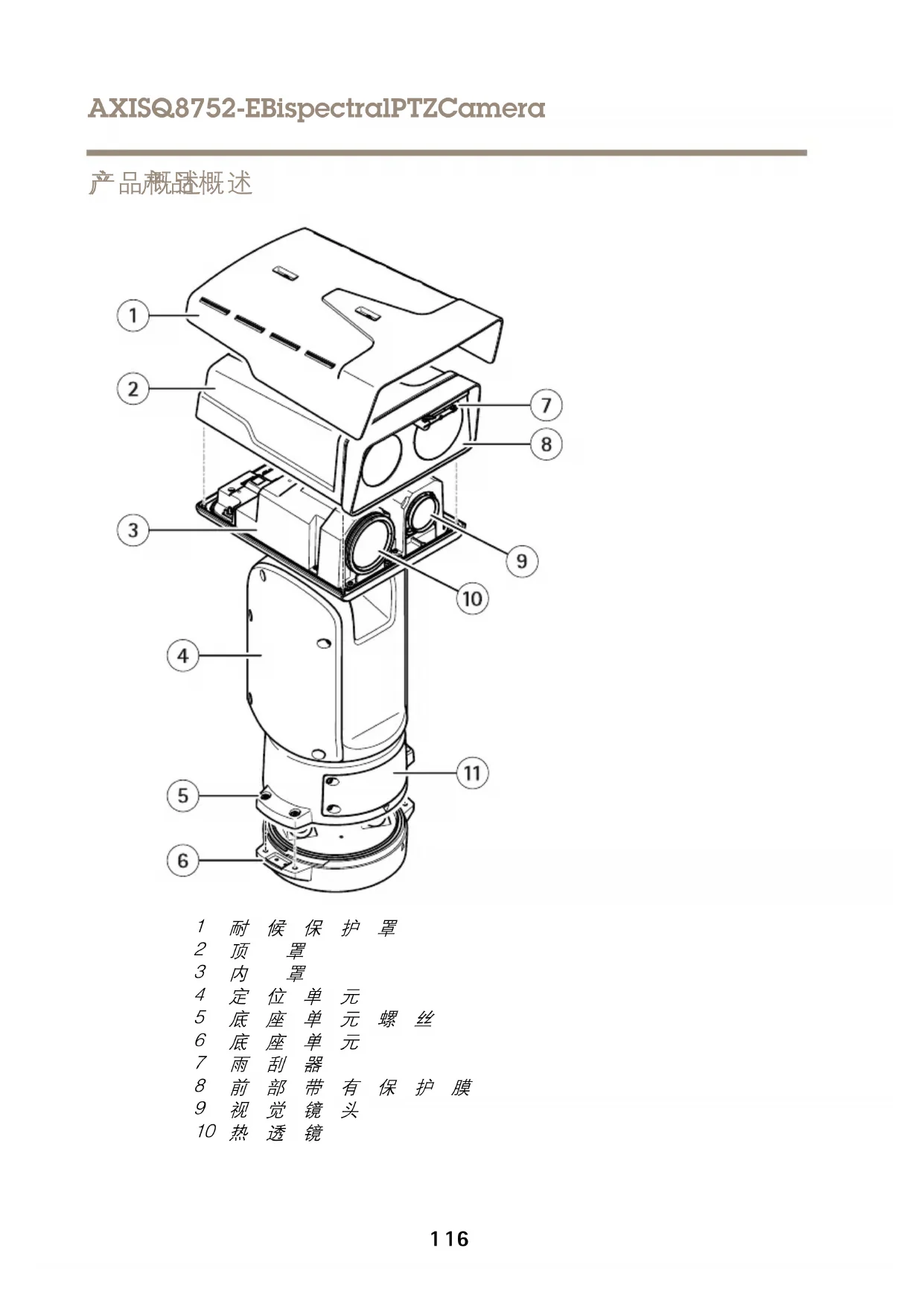

ZHAXISQ8752-EBispectralPTZCamera 要查明SD卡的插入位置或重置为出厂默认设置，请参见 产 品 概 述 在 第 116 页

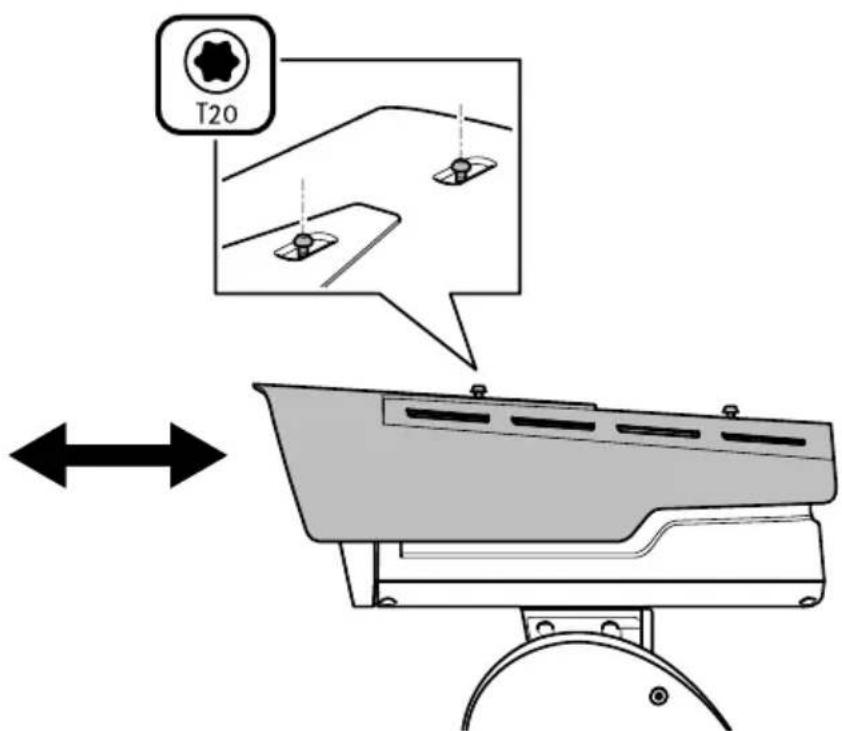

1.拧松耐候保护罩的2个螺丝。 128AXISQ8752-EBispectralPTZCamera 2.将耐候保护罩设置在首选位置。 3.拧紧耐候保护罩的2个螺丝（扭矩0.8牛米）。

要查找最新版本的产品数据表，请转到 axis.com 上的产品页并查找支 支

使用本产品随附的电缆垫片时，电缆直径应在5至11毫米（0.2至0.4英寸）的

• 使用与电缆孔和电缆区域相匹配的电缆垫圈或电缆套管 有关附件（如适合其他电缆区域的电缆垫圈和电缆套管）的信息，请参见 www.axis.com 130安 安

电击风险。在对产品进行安装或维护之 前，应断开所有电缆的电源。

安讯士产品应由受过培训的专业人员进 行安装，并遵守当地法律和法规。

伤害风险。活动部件。操作期间， 请保持身体部位远离产品。安装或维护

受伤风险。灼热的表面。请勿在操 作期间触摸该产品。执行产品维护时， 请断开电源并让表面冷却。

• 安装安讯士产品时，仅使用适用的工 具。使用电动工具过度施力可能导致

• 仅使用符合产品技术规格的附件。这 些附件可由安讯士或第三方提供。安 讯士推荐使用与产品兼容的安讯士电

• 请勿尝试自行维修产品。有关服务事 项，请联系安讯士支持部门或安讯士

• 请勿将摄像机镜头对准太阳或其他高强 度辐射源，因为这可能会损坏摄像机。

• 安讯士产品运输途中，应使用其原包 装或等效包装，以防对产品造成损坏。

安讯士产品使用3.0VBR2032锂电池作为其内 部实时时钟(RTC)的电源。在正常情况下，此

蓄电池电量过低会影响实时时钟的运行，从而导 致实时时钟在每次上电时重置。当电池电压较低 时，产品的服务器报告中将显示一条日志消息。

请勿自行更换电池。如果日志消息要求 更换电池，请联系安讯士支持部门。 3.0V纽扣锂电池内含1,2-二甲氧基乙烷；乙二 醇二甲醚(EGDME)，CAS编号为110-71-4。InstallationGuide Ver.M1.2 AXISQ8752-EBispectralPTZCamera Date:June2020 ©AxisCommunicationsAB,2020 PartNo.2110784
