MANUALE UTENTE Q8752E AXIS

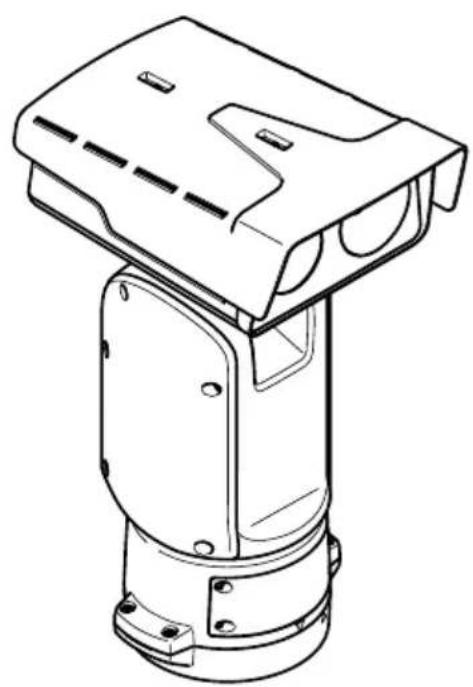

Contenutodellaconfezione

1x

1x

1x
1x

1x

1x

1x

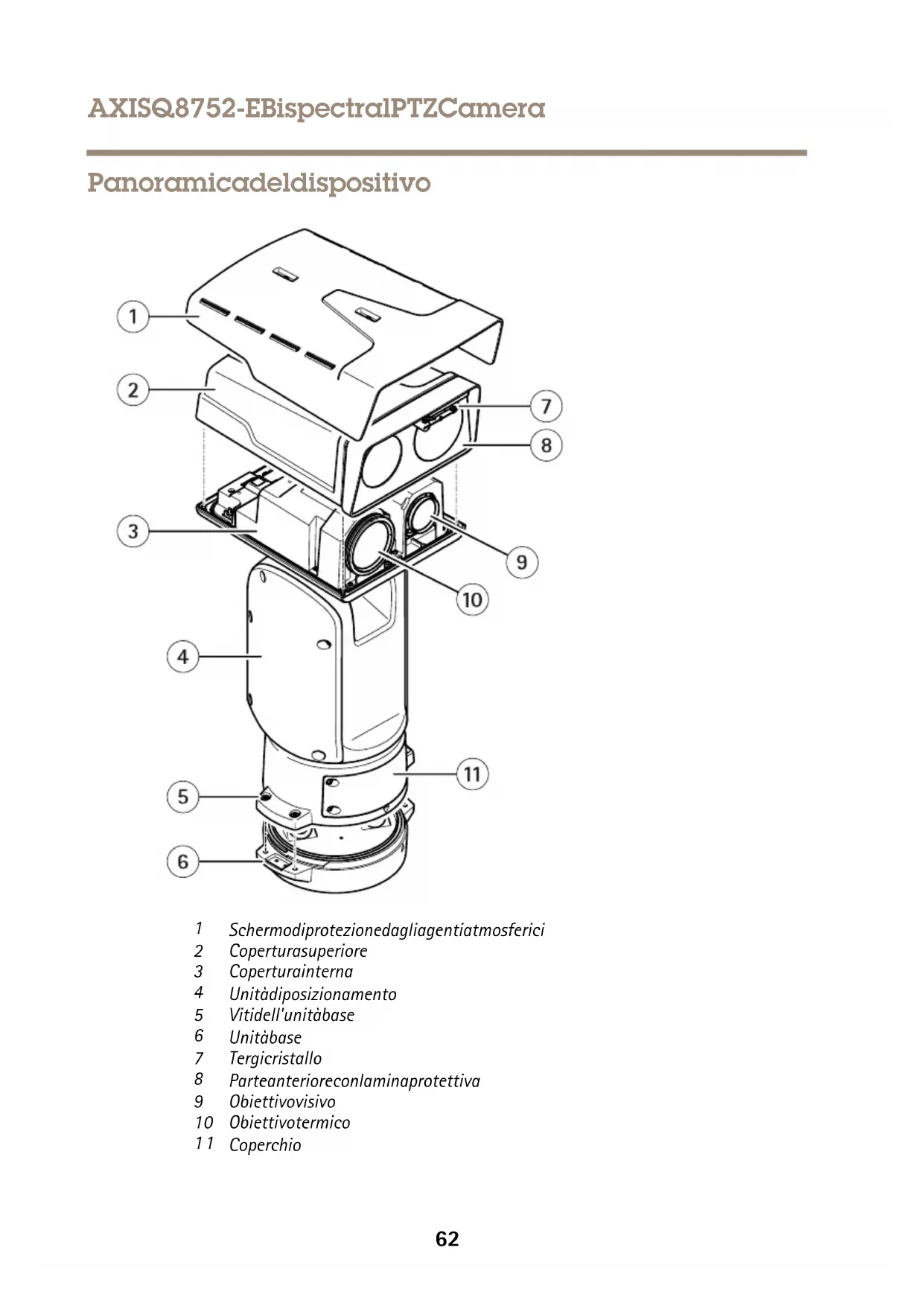

1 Schermodiprotezionedagliagentiatmosferici
2 Coperturasuperiore
3 Coperturointerna
4 Unitadiposizionamento
5 Vitidell'unitabase
6 Unitabase
7 Tergicristallo
8 Parteanterioreconlaminaprotettiva
9 Objittovisivo
10 Objittivotermico
11 Coperchio

IT

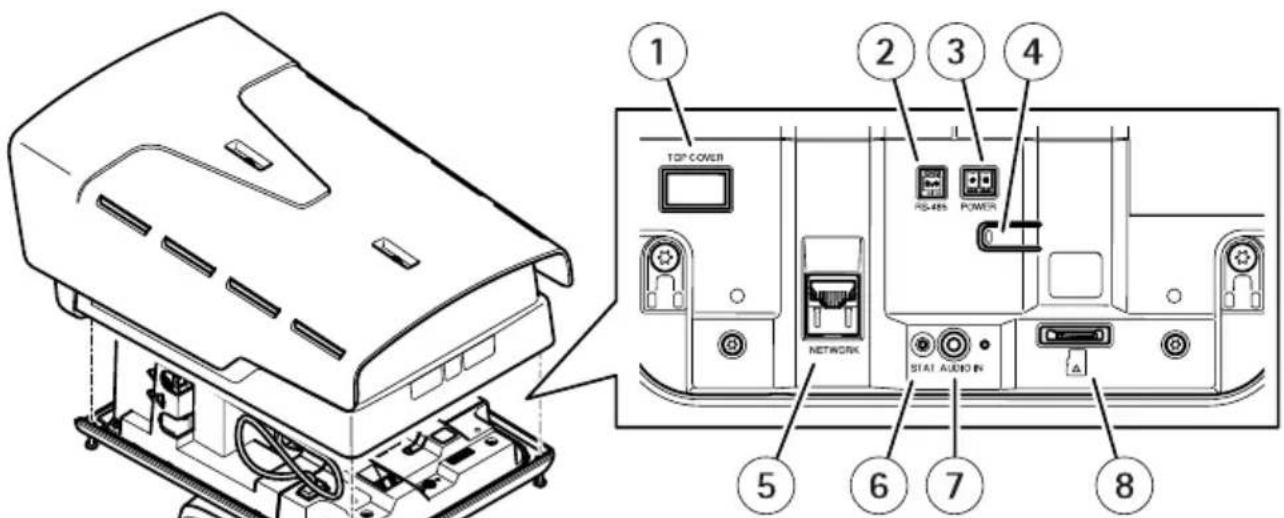

1 Connettorecoperturasuperiore
2 ConnettoreRS485
3 Connettoredialimentazione
4 Pulsantedicomando
5 ConnettoreRJ45
6 LEDdistato
7 Connettoreingressoaudioda3,5mm
8 SlotperschededimemoriaSD(microSD,schedanoninclusa)

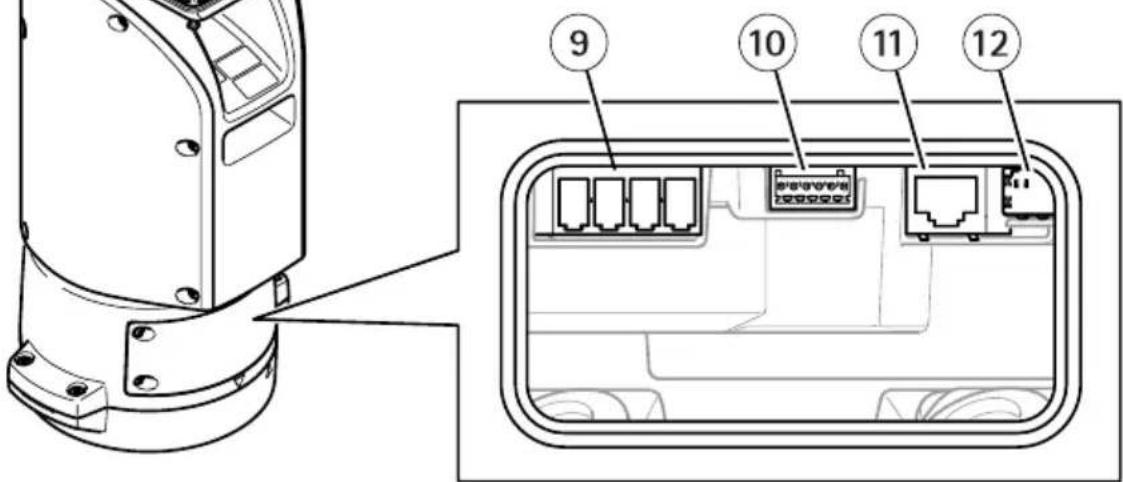

9 Connettoreingressoalimentazione
10 Connettorel/O
11 ConnettoreRJ45
12 SlotSFPpermoduloSFP(nonincluso)

Comeinstallareildispositivo

PERICOLO

Rischiodiscosseeettriche.Tuttiicavinonsarannosottotensioneprimadiinstallareil dispositivo.

ATTENZIONE

Leconnessionielettricheel'installazionedeitubiprotettividevonoessereeffettuatedaune elettricistacertificatoeinconformitàallenormativelocali.

ATTENZIONE

Rischiodilesioni.Partiinmovimento.Tenereilcorpoadistanzadaldispositivo duranteilfunzionamento.Scollegaredall'alimentazioneprimadiinstallareoeseguire lamanutenzionesuldispositivo.

ATTENZIONE

Rischiodilesioni.Superficiecalda.Nontoccareilddispositivoduranteilfunzionamento. Scollegaredall'alimentazioneelasciarraffreddarelesuperfici primadiesegquirela manutenzionesuldispositivo.

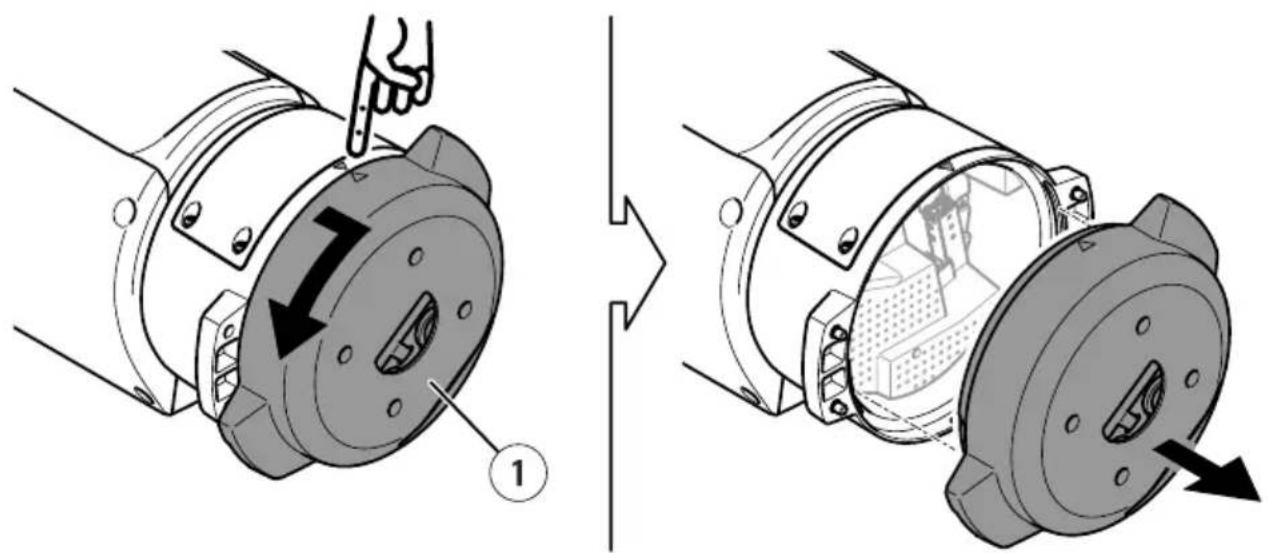

Montaggiodell'unitàbase

1 Unitabase

1.Rimuoverelequattroviti(T30)dell'unitàbase.
2. Estrarreeruotaresimultanementel'unitabaseinsensoantiorariofinchéelfrecce sull'unitabasesulrestodell'unitadiposizionamentononsiallineano.
3.Bimuoverel'unitabase

IT

AVWISO

Nonutilizzarestrumentiappuntitiquandosirimuoveilcoperchiotrasparentedell'unita base.

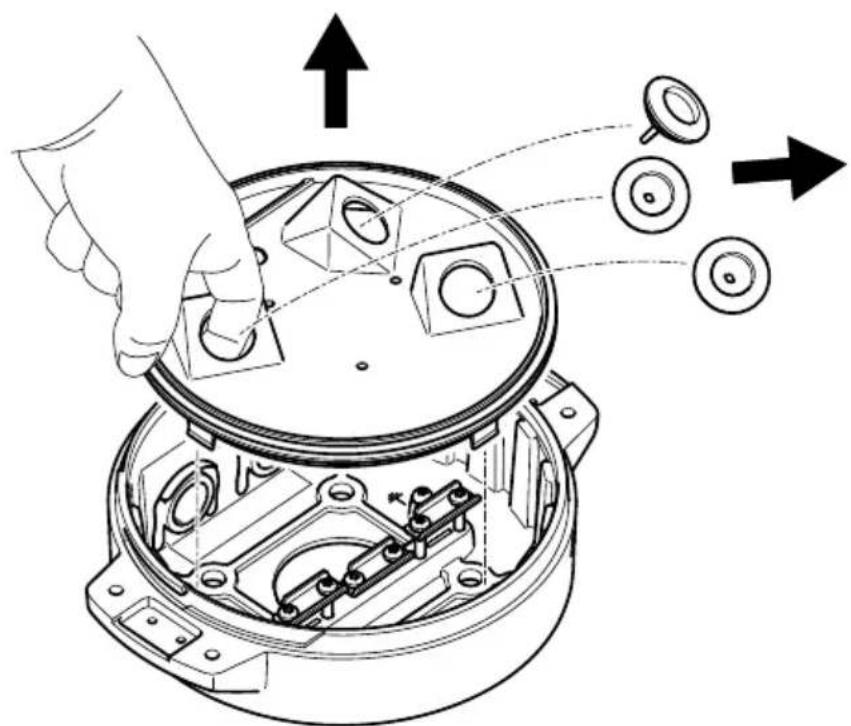

4.Rimuovereilcoperchiotrasparentedell'unitabase.

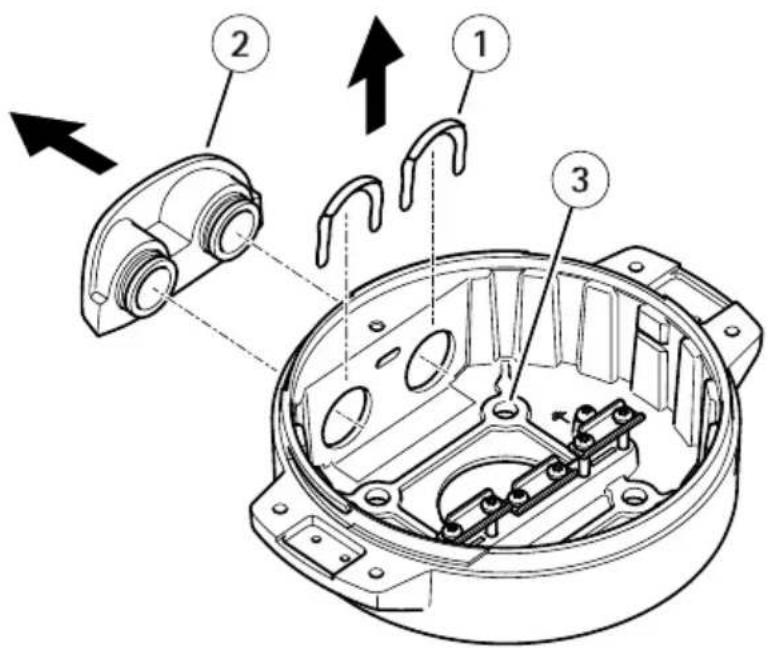

1 Clipdelcoperchiiodeltuboprotettivo

2 Coperchiodeltuboprotettivo
3 Foropervite(x4)

5.Soloperleinstallazioniditubiprotettivi:rimuovereledueclipdelcoperchiodeltubop protettivoepoiilcoperchiodeltuboprotettivostesso.
6. Fissarel'unitàbaseallasuperficiedimontaggioconifissaggiappropriatiequattro foridelleviti.

Installazionedeicavi

AVVERTENZA

Rischiodiscosseelettriche.Questodispositivodeveesserecollegatoaterrutilizzandoil cavodimessaaterradiprotezionenelcavodialimentazioneelatrecciadimessaaterra. Assicurarsicheentrambeleestremitadelcavodimessaaterradiprotezioneedellatrecciadimessaaterrasianoincontattoconlerispettivesuperficidimessaaterra.

Importante

Utilizzaresolocaviconformiall'areadeicavispecificata.Perulterioriinformazioni,vedere Spessoredelcavoallapagina76.

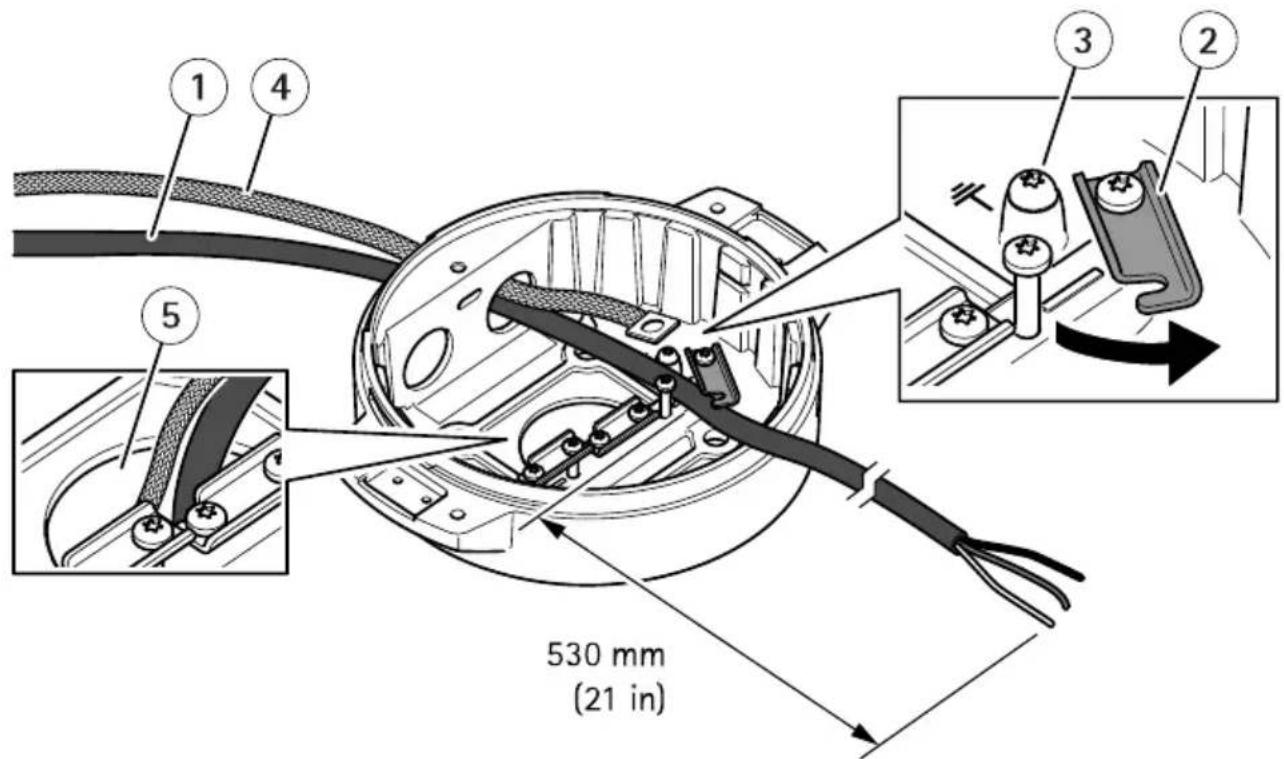

1 Cavodialimentazione(nonincluso)
2 Dispositivoantistrappo
3 Vitedimessaaterra
4 Trecciadimessaaterra(noninclusa)

5 Foropercavoinferiore

1.Installaregliadattatorideitubiprotettiopzionali(noninclusi).
2.Collegarelatrecciadimessaaterraallavitedellamessaaterra.
3.Inserireilcavodialimentazione,ilcavodireteeicavol/Oattraversoilforonell'unita basecomemostratonell'illustrazionesoprariportata.lnalternativa,inserirlinelforodelcavoinferiore.
4. Inserireilcavodialimentazioneneldispositivoantistrappoconunadistanzadi530mm traildispositivoantistrappoeI'estremitadelcavo.

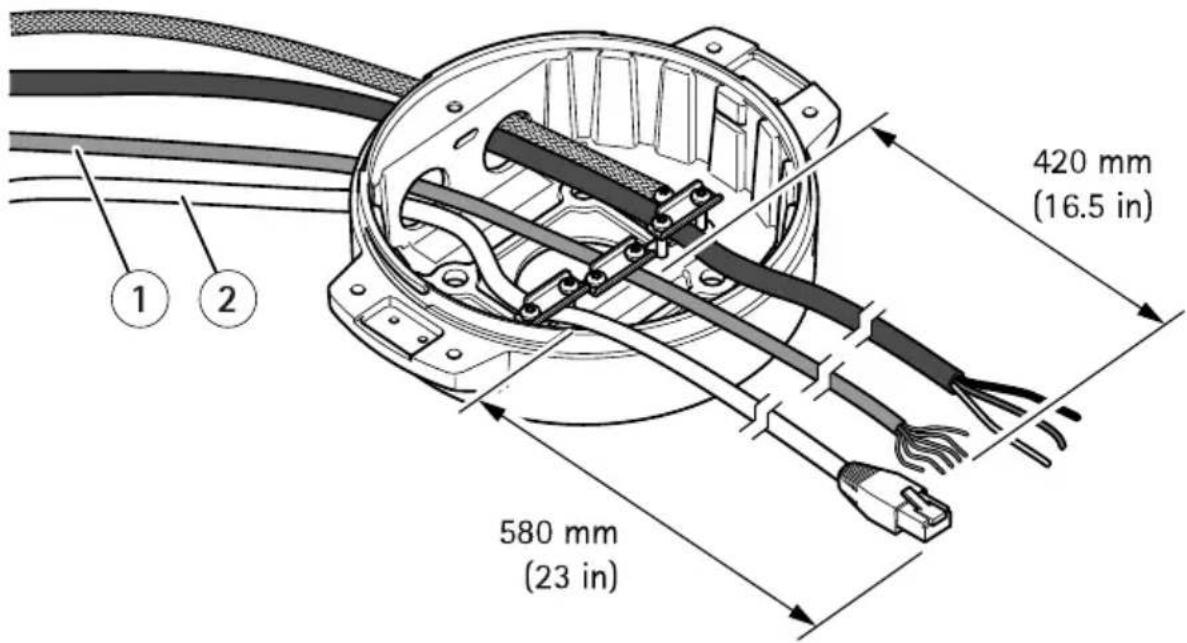

1 Cavol/O(opzionale,nonincluso)
2 Cavodirete(nonincluso)

5.Inserireilcavol/O(opzionale)neldispositivoantistrappoconunadistanzadi420mmtra ildispositivoantistrappoel'estremitadelcavo.
6. Inserireil cavodirete (cavoinfibiaotticae/ocavoRJ45) nelddispositivoantistrappoad unadistanzadi580mmaldispositivoantistrappoall'estremitadelconnettore.Per ulterioriinformazionisulledifferentiopzionidiconnettivitàdirete,vedereInstallazione delcollegamento didireteallapagina71.
7. Chiudereevavitaretiredispositiviantrappo.

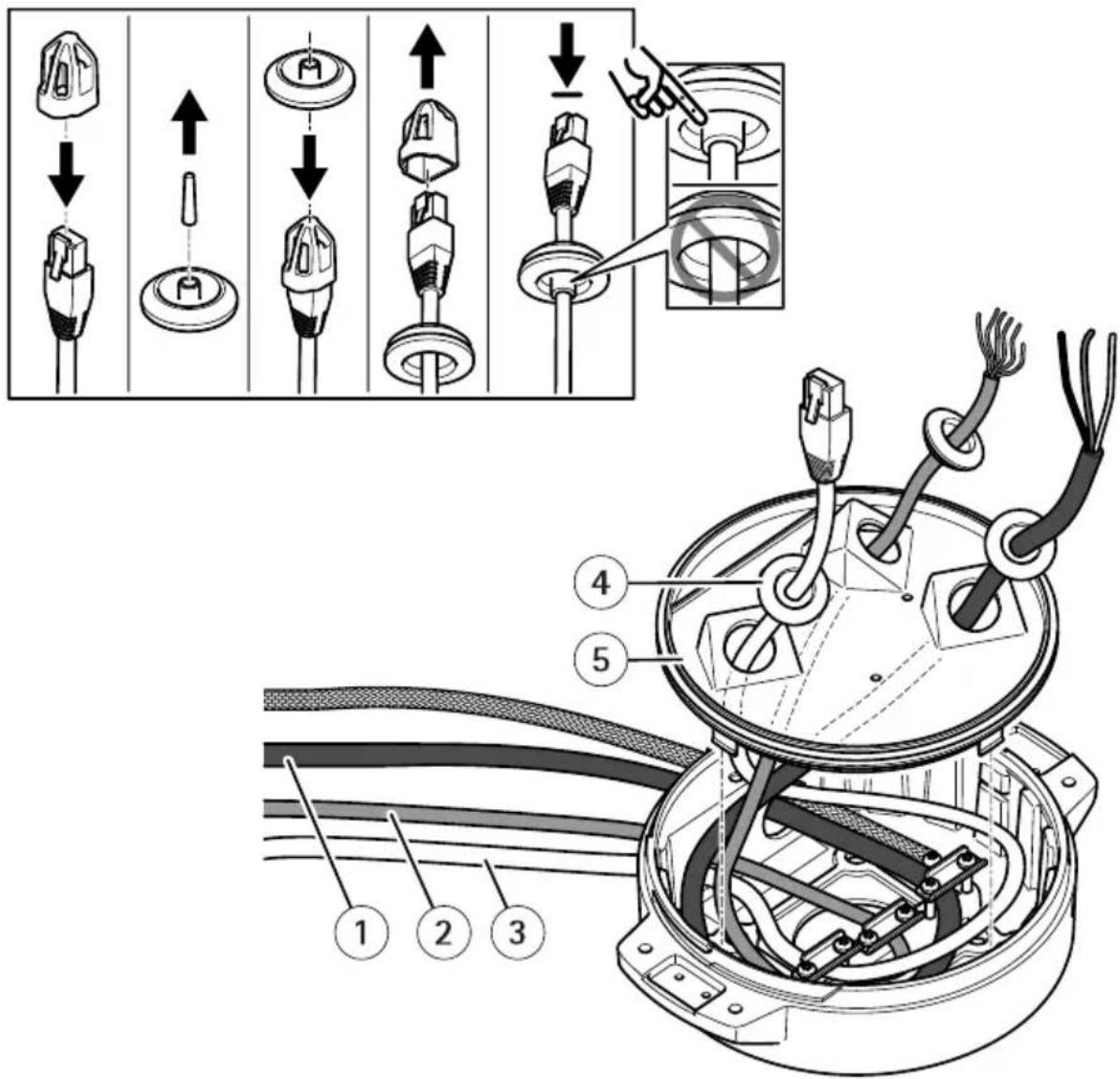

1 Cavodialimentazione(nonincluso)
2 Cavol/O(opzionale,nonincluso)
3 Cavodirete(nonincluso)
4 Guarnizionepercavi
5 Coperchiotrasparentedell'unitabase

8.Inserireleguarnizionisuicavi.VedereSpessoredelcavoallapagina76.
9. Inserireilcavodialimentazione, direteel/O compreseleguarnizioneiattraversoforinel coperchiotrasparentedell'unitàbaseesistemareicavicomemostratonell'illustrazione soprariportata.

AVXISO

SesiutilizzanouncavoinfibiaotticaeuncavoRJ45perlaconnettivitadirete,instradare ilcavoinfibiaotticaaattraversolastessaguarnizionedelcavol/0.Applicareunsigillante

traicavielaguarnizionepeviratedispersioni.Perulterioriinformazionisulldifferenti opziondiconnettivitaireteyederndesignationekollegamentadretalpagea71.

1. Posizione areil coperchiotrasparentesull'unità baseeingereleguarnizionideicavi neifori.

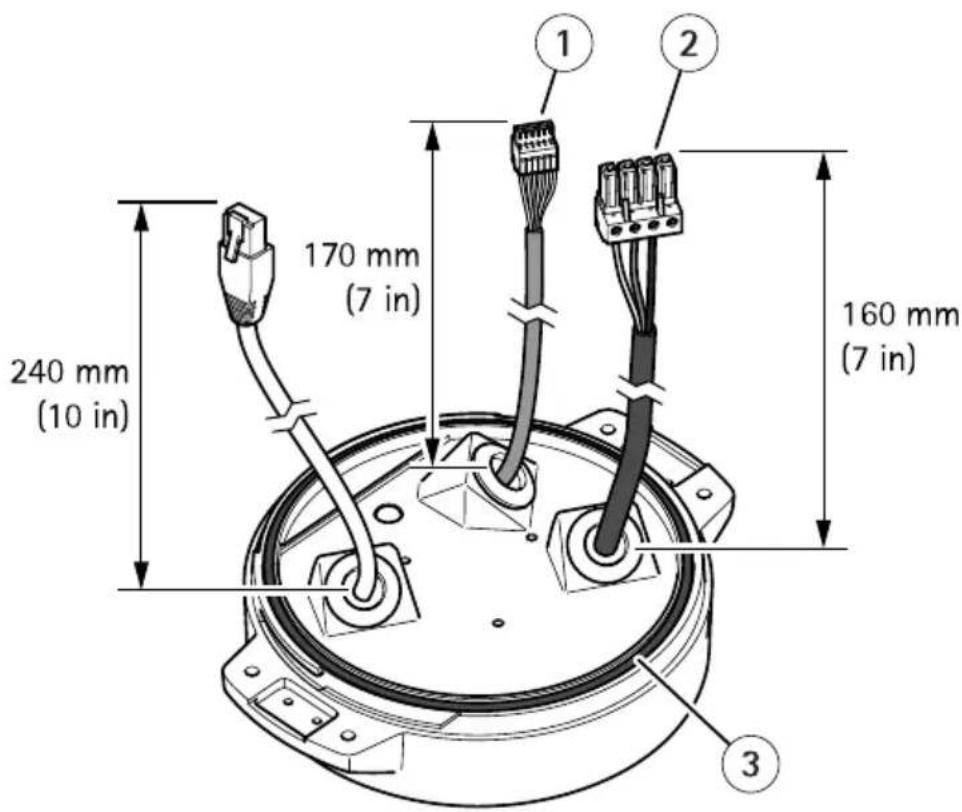

1 Connettorel/O
2 Connettoredialimentazione
3 Anelloditenuta

AVXISO

Pernonscollegareaccidentalmente'unitadall'alimentazioneseilcavovienetirato,farein modulocheilcavodimessaaterradiprotezionesiapiulungodegliatriduecavi(nelcavodi alimentazione)dicirca10mm.

Nota

Perrenderel'installazioneilpiusemplicepossibile,siconsigliaditogliererecirca90mmdel rivestimentodelcavodialimentazionee70mmdelrivestimentodelcavol/0.

11.Installareiconnettoridialimentazioneel/0.
12.Regolareicavidirete,I/Oedialimentazioneinmodocheladistanzadallaguarnizione delcavoall'estremitàdelconnettoresiarispettivamenti 240mm 170mme160mm.

AWISO

Assicurarsichel'anelloditenutasiacorrettamentefissatoalcoperchiotrasparente dell'unitàbase.

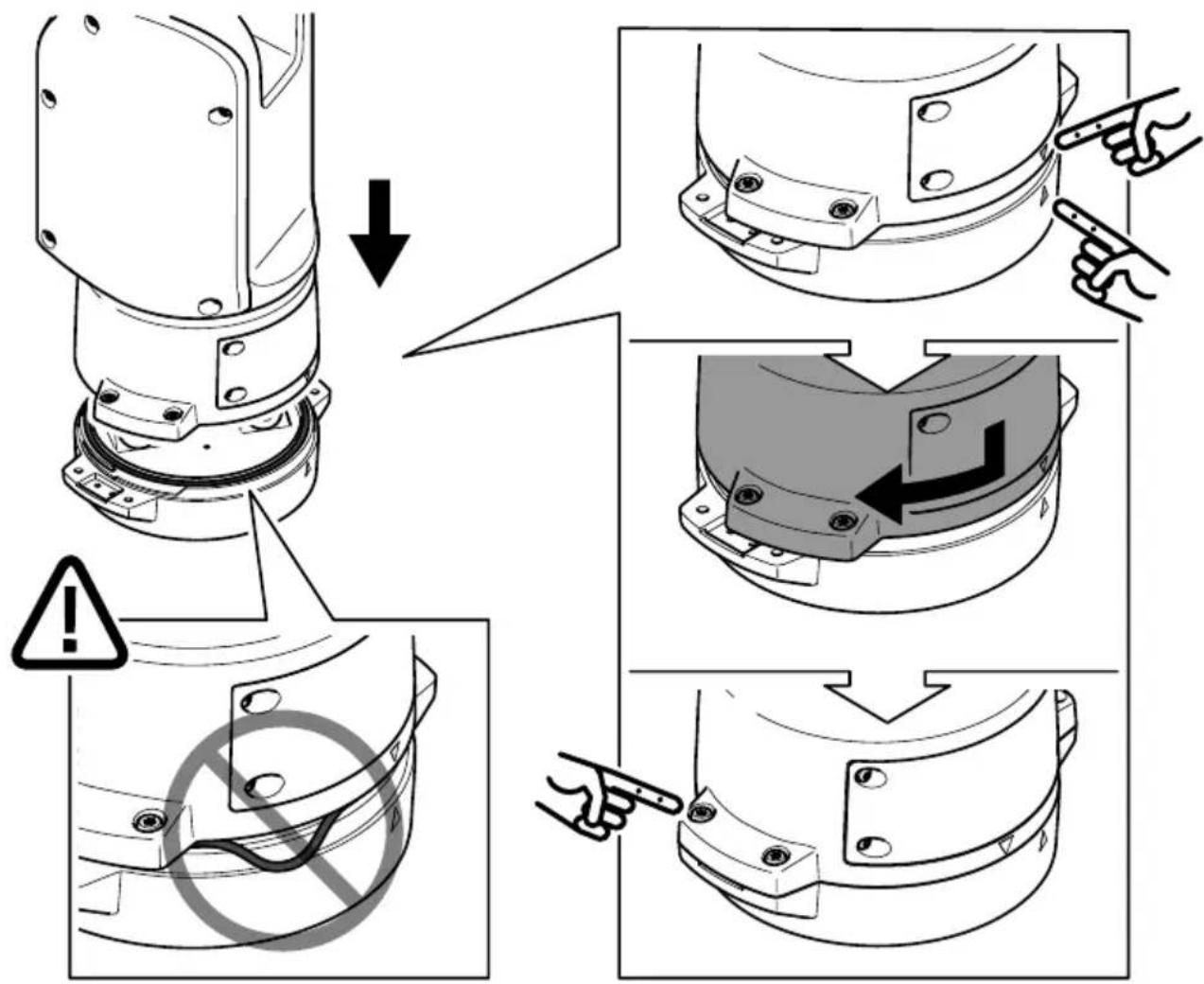

1. Collocarel'unitadiposizionamentosull'unitabase.Assicurarsichelefreccesulledue unitasianoallineate.
2. Ruotarel'unitàdiposizionamentoinsensoorariofacendolatornareallaposizione originaleeserrarelequattrovitidell'unitàbase(coppia3,0Nm).

AVIISO

Accertarsicheicavinvenganoschiacciatidurantel'assemblamentodelledueunita.

Installazionedelcollegamentodirete

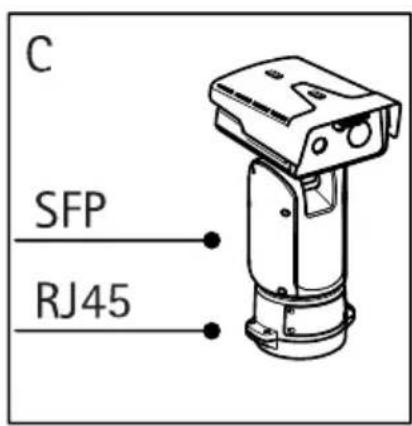

Épossiblesceglieretradiverseopzioniquandosiinstallailcollegamentodirete:

A:tramiteuncavoinfibiaotticaouncavoRJ45collegatoalmoduloSFP(conun rispettivoconnettore)nelloslotSFP.

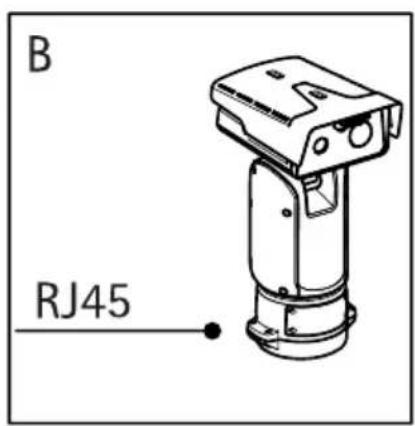

B:tramiteuncavoRJ45collegatoalconnettoreRJ45fisso.
C:tramiteentrambeleopzionprecedenti.Intalcasolaconnessionetramiteilmodulo SFPfungedaprimocollegamentodireteelaconnessionetramiteRJ45fissofunziona comecollegamentodifailover.

Perulterioriinformazionisulleposizionideiconnettoridirete,vederePanoramicadeldispositivo allapagina62.

Nota

• IlmoduloSFPnonéincluso.PerulterioriinformazionisuimoduliSFPdisponibili,vedere axis.com
• Sesiinstallauncollegamentodiretesolotramitecavoinfibiaotticautilizzandoil rispettivomoduloSFP,funzionacomesoluzioneindipendenteperleinstallazionidi cablaggialungoraggio.

IT

Collegamentodeicavi

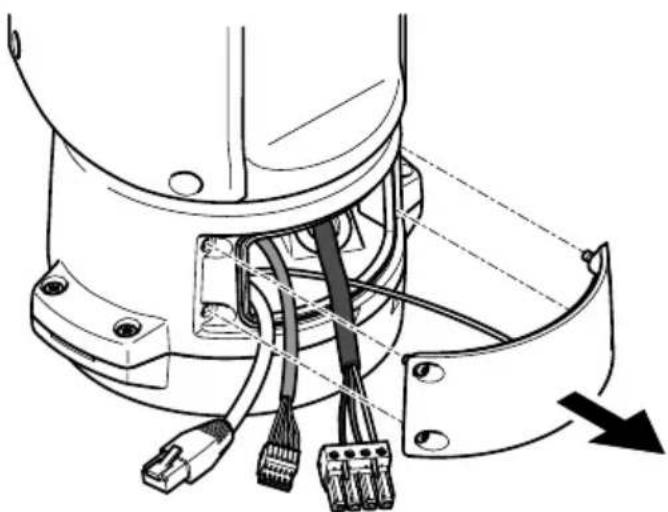

1.Allentarelequattroviti(T20)delcoperchioerimuoverlo.

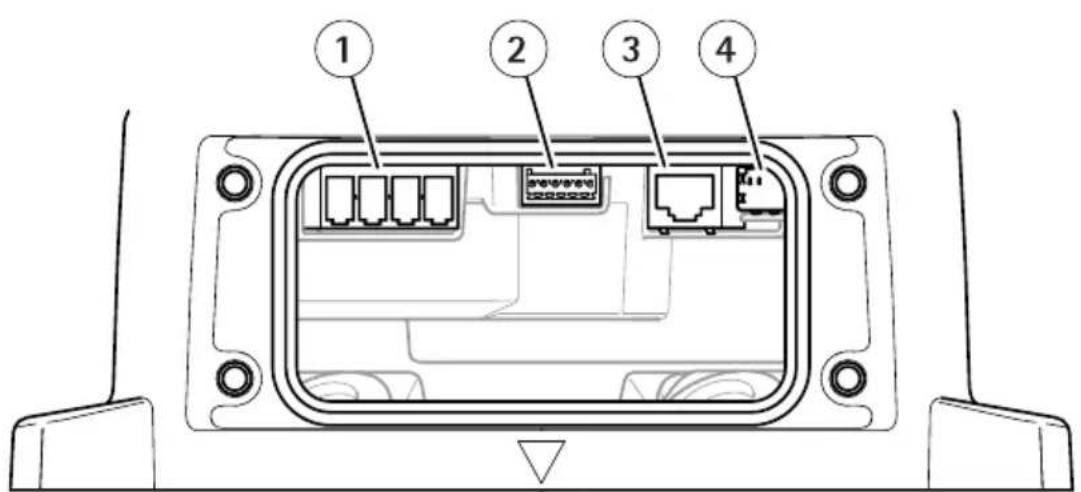

1 Connettoingressoalimentazione
2 Connettorel/O
3 ConnettoreRJ45
4 SlotSFPpermoduloSFP(moduloSFPnonincluso)

2.Collegarelarete(fibraotticae/oRJ45),I/Oeicavidimentazione.Perulteriori informazionisulledifferentiopzionidiconnettivitadirete,vedereInstallazioneed/ collegamentodireteallapagina71.
3.Riportareilcoperchioallasuaposizioneeserrarelequattrovitidelcoperchio(coppia3 Nm).

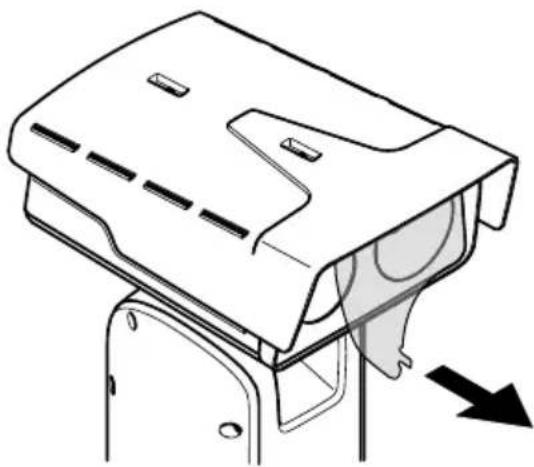

4.Rimuoverelacoperturaprotettiva.

5.Applicarel'alimentazionealdispositivo.

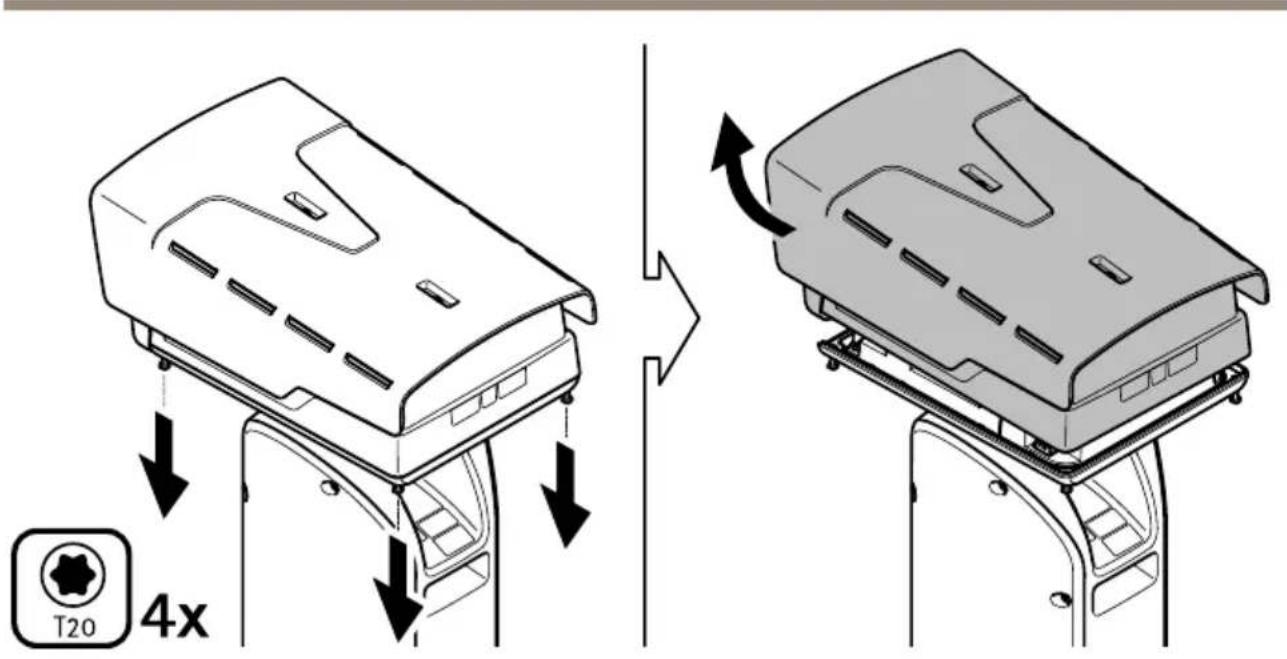

Rimuoverelacoperturasuperiore

ATTENZIONE

Rischiodlesioni.Partiinmovimento.Tenereilcorpoadistanzadaldispositivo duranteilfunzionamento.Scollegaredall'alimentazioneprimadiinstallareoeseguire lamanutenzionesuldispositivo.

ATTENZIONE

Rischiodilesioni.Superficiecalda.Nontoccareildispositivoduranteilfunzionamento. Scollegaredall'alimentazioneelasciarraffreddarelesuperfici primadiesegquirela manutenzionesuldispositivo.

AVXISO

Quandosirimuovelacoperturasuperiore,vengonoespostelepartidellatelecameravisivasensibiliagliurti.Assicurarsidinoncolpirelatelecameranonprotettaconlacopertura superiorequandolasirimuove.

Perinserireunaschedadimemoriaoripristinareleimpostazionipredefinedifabbrica,rimuovere lacoperturasuperiore:

IT

Persaperedoveinserirelaschedadimemoriaoripristinareivaloripredefinitidifabbrica,vedere Panoramicadeldispositivoallapagina62.Perulterioriinformazioni,vedereilmanualeutente suaxis.com

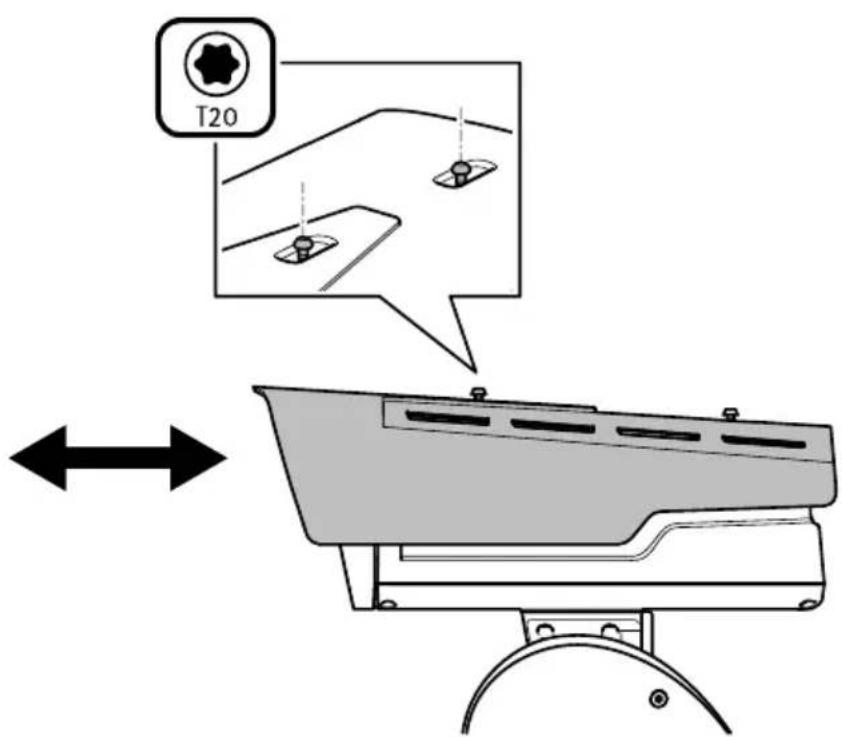

Regolareloschemodiprotezionedagliagentiatmosferici

1.Allentareleduevitidelloschermodiprotezionedagliagentiatmosferici.
2.Regolareloschemodiprotezionedagliagentiatmosfericinellapositionedesiderata.
3.Serrareleduevitiduloschermodiprotezionedagliagentiatmosferici(serraggio0,8Nm).

Specifiche

PerversioneuggiornataellachedtecnicaldispositivoyisitaribWebaxis.conetrovarelasioneSupportetDocumentation(Supportoedocumentazione).

Spessoredelcavo

Quandosiutilizzanoleguarnizionipercavoforniteconildispositivo,ildiametrodelcavodeve esserecompresonell'intervallotra5e11mm.

AVXISO

• Utilizzarecavidlunghezzaadeguataall'areaspecificata
• Selezionareicavinelrispettodellenormativelocali
• Verificarechetuttiiforidecavisianocorrectamentesigillati
• Utilizzareguarnizionipercaviopressacavicorrispondentialforeoeall'areaedicavi

Perinformationisugliaccessoridisponibili,comeadesempioguarnizionipercaviepressacavi adattiperaltreareedeicavi,visitareilsitoWebwww-axis.com.

Informazionidisicurezza

Livellidipericolo

PERICOLO

Indicaunasituationepericolosache,senon evitata,provocamorteoesionigravi.

AWVERTENZA

Indicaunasituazionepericolosache,senon evitata,potrebbeprovocarelamorteolessonigravi.

ATTENZIONE

Indicaunasituationepericolosache,senon evitata,potrebbeprovocarelesionimedieo minori.

AVXISO

Indicaunasituazioneche, senonevitata potrebbedanneggiarelaproprietà.

Altrilivellidimessaggio

Importante

Indicainformazioniimportanti,essenzialiper ilcorrectofunzionamentodeldispositivo.

Nota

Indicainformazioniutilicheaiutanoa ottenerilmassimodaldispositivo.

Informazionidisicurezza

PERICOLO

Rischiodiscosseelettriche.Tuttiicavi devonoesserediseccitatiprimadiinstallare eseguirelamutanenzionesuldispositivo.

AWVERTENZA

IldispositivoAxisdeveessereinstallatodaun professionistaqualificato,inconformitàalle leggiealleddisposizioniolocali.

ATTENZIONE

Rischiodilesioni.Partiinmovimento.

Tenereilcorpoadistanzadalddispositivo duranteilfunzionamento.Scollegare dall'alimentazioneprimadiinstallare eseguirelamutenzionesuldispositivo.

ATTENZIONE

Rischiodilesioni. Superficiecalda.

Nontoccareilddispositivoduranteil funzionamento.Scollegaredall'alimentazione eraffreddarelesuperfici primadieseguirela manutenzionedeldispositivo.

AVXISO

• IldispositivoAxisdeveessereutilizzatoin conformitàalleeggiaeallenormativelocali.
• ConservareilddispositivoAxisinunambiente asciuttoeventilato.
• EvitarediesporreilddispositivoAxisaurti opressionieccessive.

• Noninstallareilddispositivosupporti, superfici,paretiopalinnabili.

• Utilizzaresolostrumentiapplicabiliquando siinstallailddispositivoAxis.Sesiutilizza unaforzaeccessivaconstrumentinonadatti èpossibilecausaredannialdispositivo.
  Nonutilizzaresostanzechimiche,agenticausticiodetergentiaerosol.
  Utilizzareunpannopulitoinumiditoin acquapuraperlapulizia.
  Utilizzaresoloaccessoricompatibilicon lespecificifichetechnicedeldispositivo. QuestipossoconoesserefornitidaAxis odaterzeparti.Axisconsiglial'uso dell'apparecchiaturadialimentazioneAxis compatibileconildispositivo.

• Utilizzaresolpartidiricambioforniteo consigliatedaAxis.
• Nontentarediriparareilddispositivodasoli. Contattarel'assistenzaoilrivenditoreAxis perquisitionirelatveallamanutenzione.
  Nonrivolvergel'obiettivodellatelecamera.
  versoilsoleoaltresorgentidiradiazioni
  moltointensepoichesipotrebbe
  danneggiarelatelecamera.

Trasporto

AVXISO

Duranteiltrasportodeldispositivo Axis,utilizzarel'imballaggiooriginae equivalentepevirtatedannialdispositivo.

Batteria

IldispositivoAxisutilizzaaunabatteriaallitioda 3VBR2032comealimentazioneiperilsuoorologio intemporeale(RTC)interno.Incondizioninormali questabatteriaavr#aunadurataminimadicinqueanni.

Unabassacaricadellabatteriainfluiscesul
funzionamentodell'orologiointemporeale,facendolo
resettareaogniaccensione.Quandolatensione
dellabatteriaebassa,unmessagiodiregistroviene
visualizzatonelreportdelserverdeldispositivo.

ATTENZIONE

Nonsostituirelabatteriadasoli.Contattare l'assistenzadiAxisseilmessaggiodiregistro richiedeunasostitudenziedellabatteria.

Lebatterieabottoneallitioda3Vcontengono 1,2-dimetossietano;eteredimetilicodiglicoletilenico (EGDME),CASn.110-71-4.

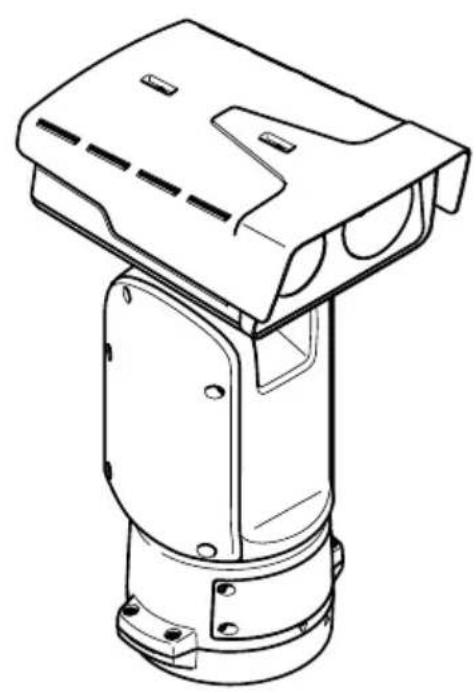

Contenidodelpaquete
