使用説明書 Q8752E AXIS

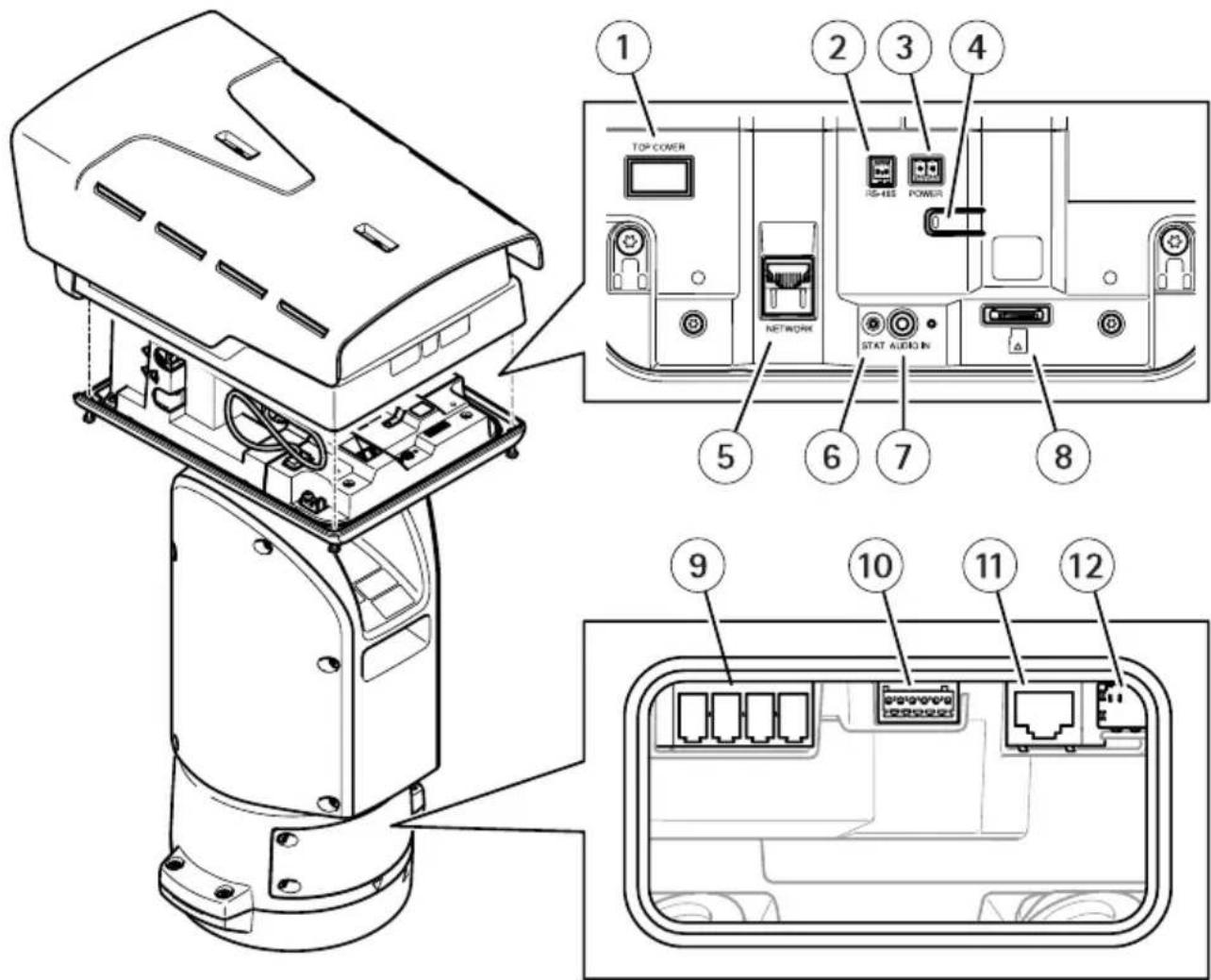

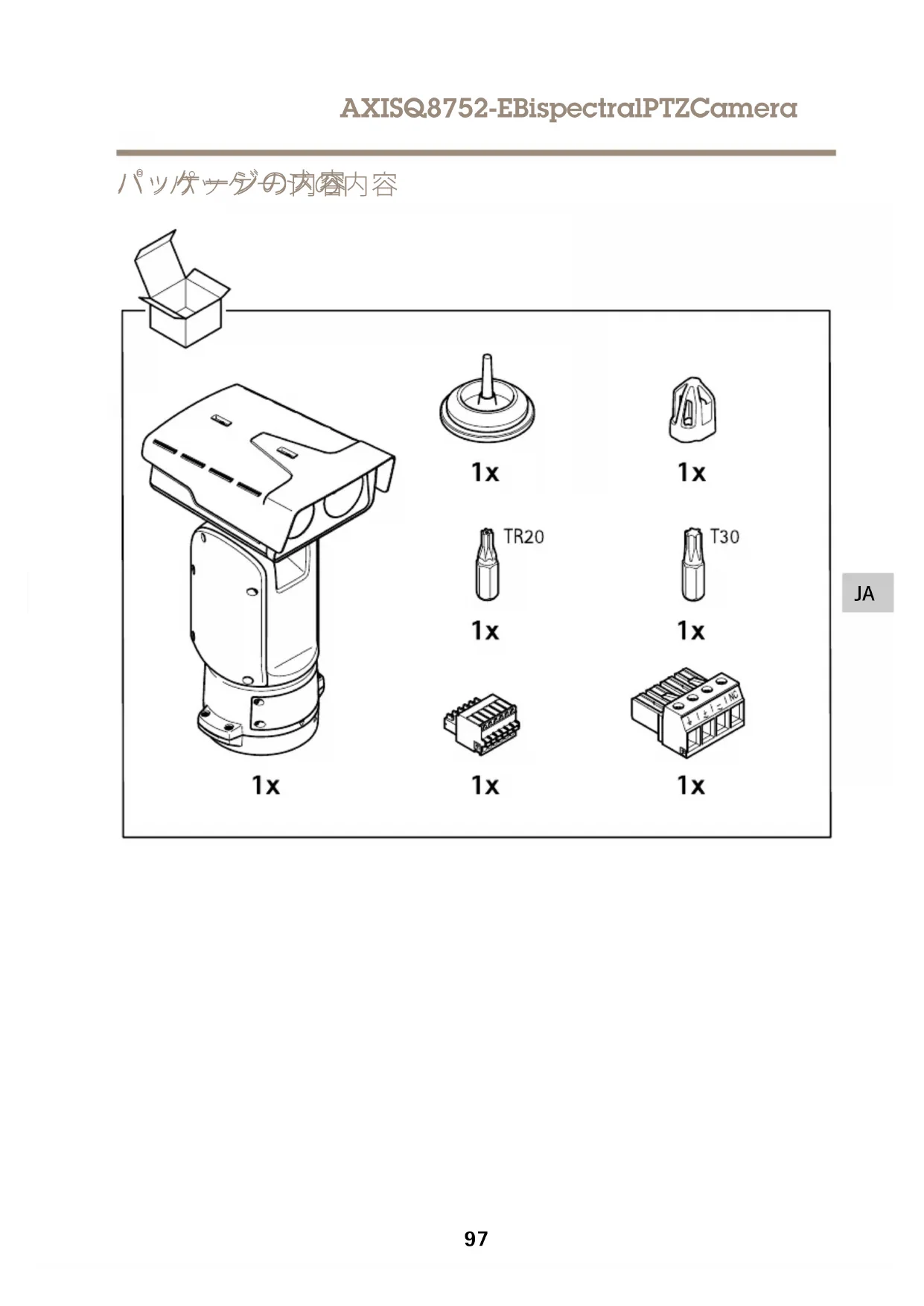

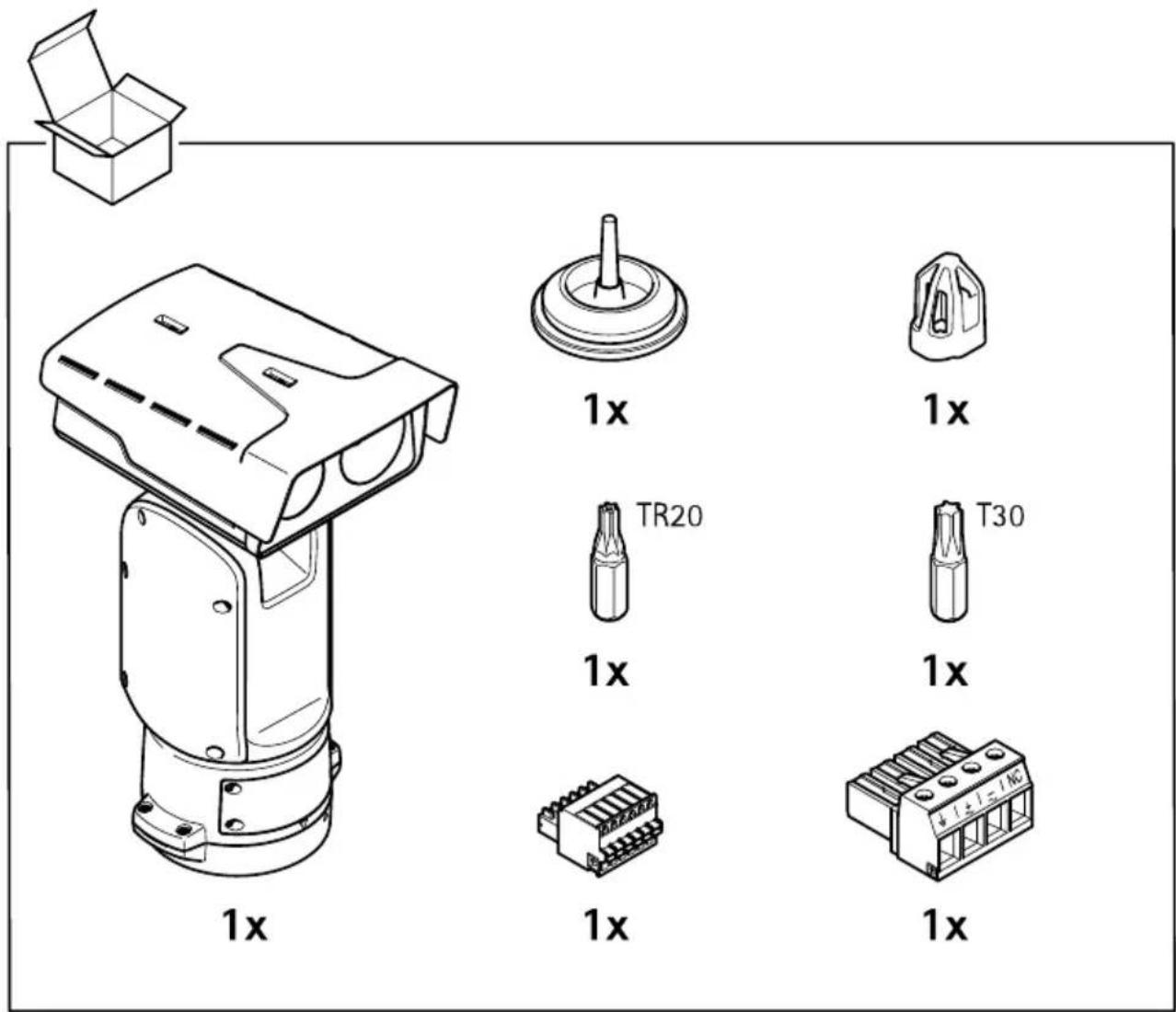

ポ ジ シ ョ ニ ン グ ユ ニ ッ ト

保 護 フ ォ イ ル を 備 え た フ ロ ン ト

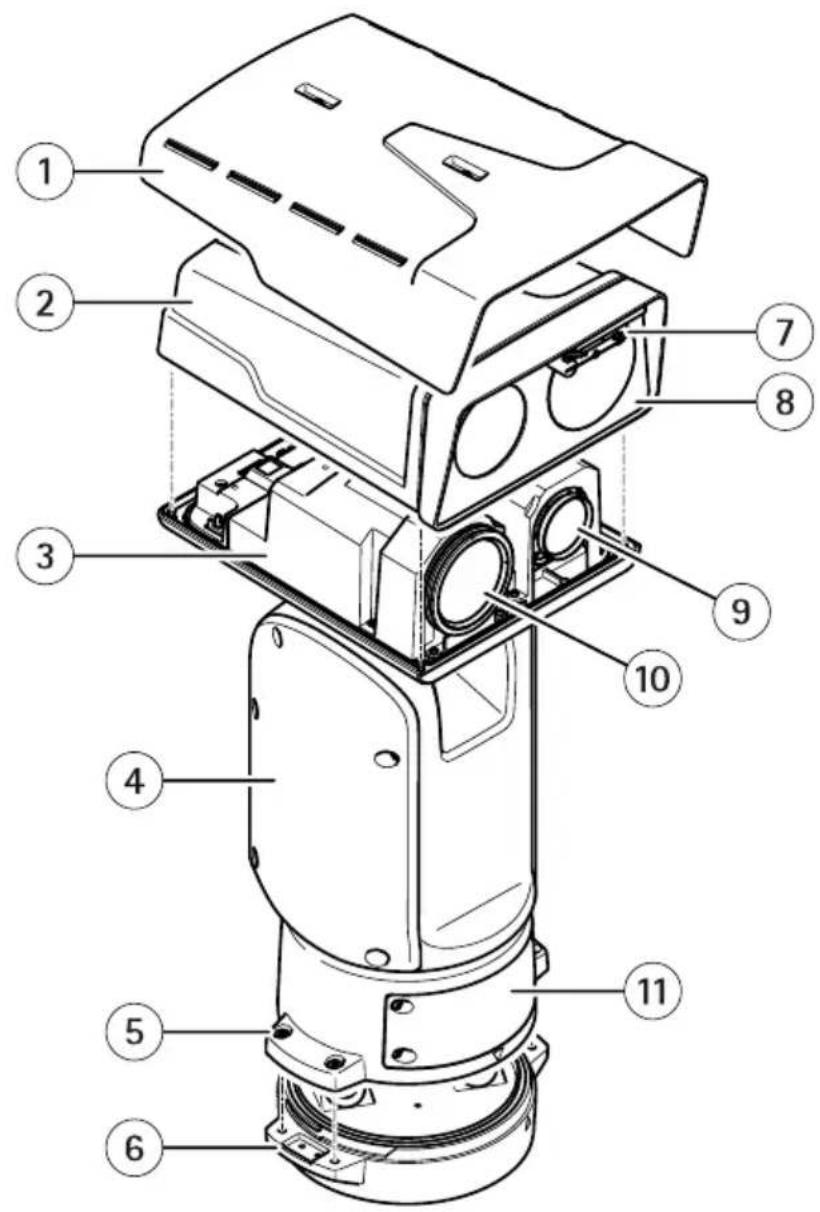

サ ー マ ル レ ン ズ 98AXISQ8752-EBispectralPTZCamera

⾳ 声 ⼊ ⼒ 3.5 mm コ ネ ク タ

SD カ ー ド ス ロ ッ ト (microSD 、 カ ー ド は 付 属 し て い ま せ ん )

SFP モ ジ ュ ー ル ⽤ SFP モ ジ ュ ー ル ( ⾮ 付 属 品 )

感電の危険があります。製品を設置する前に、すべてのケーブルの通電

電気接続およびコンジットの取り付けは、必ず資格のある電気技師が地域 の規制に従って⾏ってください。

損傷の危険があります。可動部分。動作中は、体を製品に近づけないで ください。製品の設置やメンテナンスを⾏う前には電源を切ってください。

損傷の危険があります。表⾯が熱くなります。動作中は、本製品に触れ ないでください。製品のメンテナンスを⾏う前に、電源を切り、表⾯が冷 えるまで待ってください。

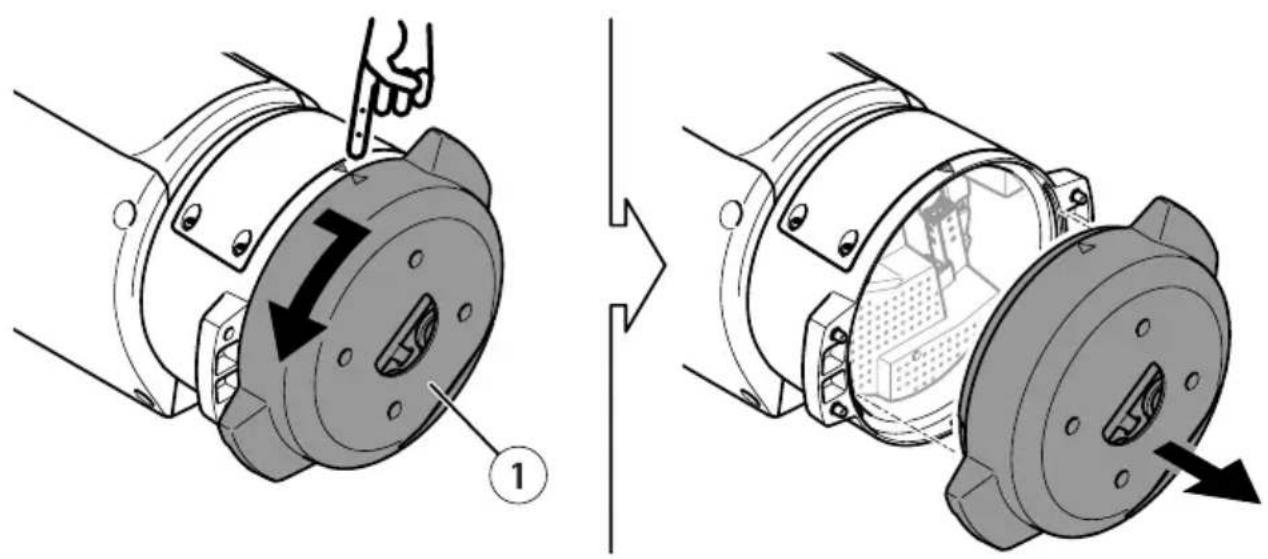

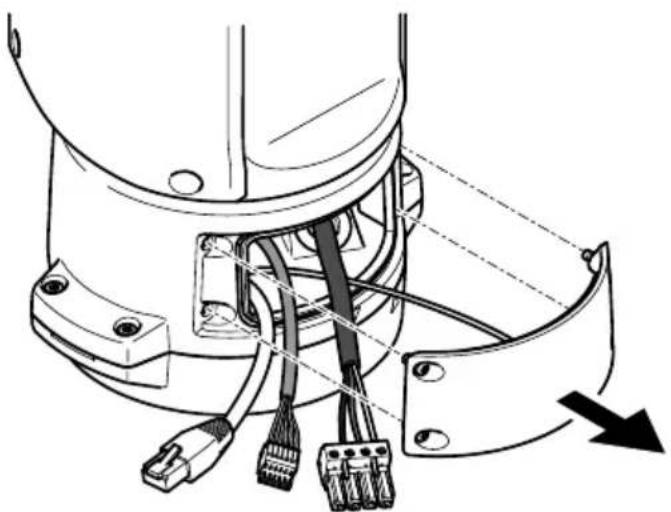

ベ ー ス ユ ニ ッ ト 1.ベースユニットのネジ4本(T30)を外します。 2.ベースユニットと残りの位置決めユニットの⽮印が揃うまで、ベースユ ニットを同時に反時計回りに引いて回します。 3.ベースユニットを取り外します。 100AXISQ8752-EBispectralPTZCamera

透明ベースユニットカバーの取り外しの際には、鋭利な⼯具を使⽤しな

4.透明ベースユニットカバーを取り外します。

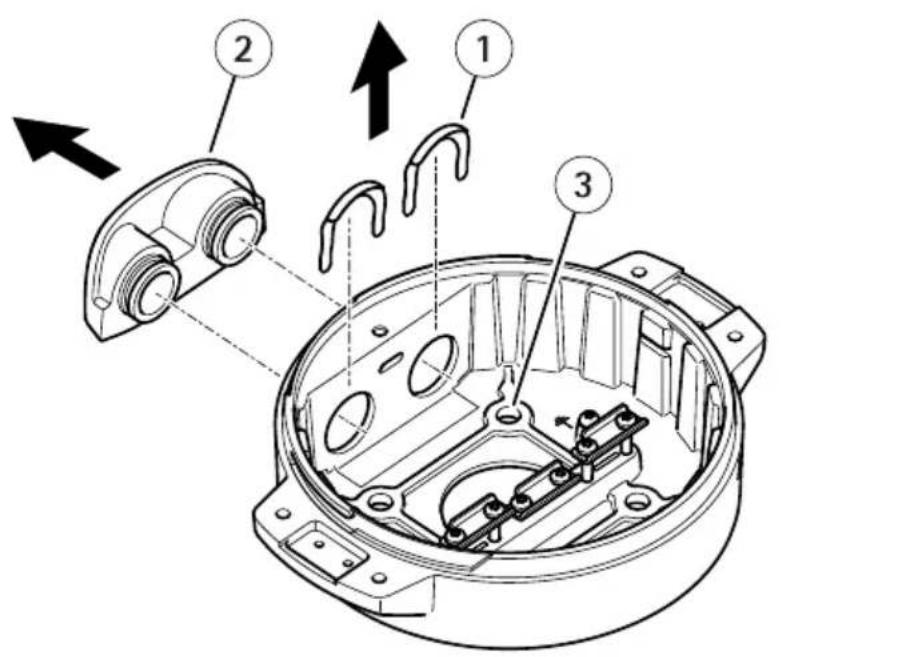

コ ン ジ ッ ト カ バ ー ク リ ッ プ

ネ ジ ⽳ (x4) 5.コンジットの取り付けの場合にのみ、2つのコンジットカバークリップを 取り外し、コンジットカバーを取り外します。 6.4つのネジ⽳に適したファスナーで、ベースユニットを取付⾯に取り付

感電の危険があります。本製品は、電源ケーブルおよび接地編組の両⽅に保 護アース線を使⽤して接地するものとします。保護アース線と接地編組のそ れぞれの両端がいずれもアース⾯と接触していることを確認してください。

指定のケーブルエリアでの仕様に準拠したケーブルのみ使⽤してください。

112 ペ ー ジ の 、 ケ ー ブ ル の 太 さ

電 源 ケ ー ブ ル ( 付 属 し て い ま せ ん )

接 地 編 組 ( 付 属 し て い ま せ ん )

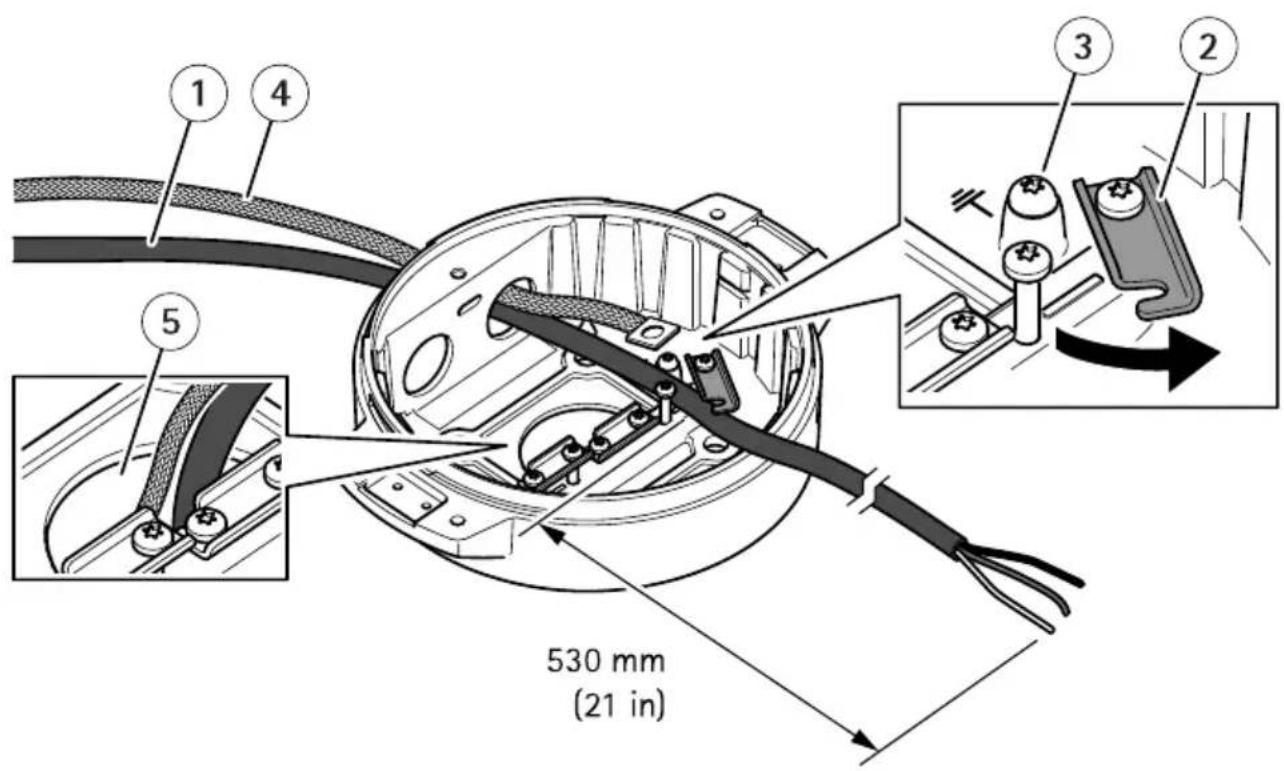

底 部 ケ ー ブ ル 孔 102AXISQ8752-EBispectralPTZCamera 1.オプションのコンジットアダプター(付属していません)を取り付けます。 2.接地編組をアース端⼦ネジに接続します。 3.上図に⽰すように、ベースユニットの⽳から電源ケーブル、I/Oケーブ ル、およびネットワークケーブルを挿⼊します。あるいは、それらを 底部ケーブル孔から挿⼊します。 4.ストレインリリーフからケーブルの先端までの距離が530mmになるよう に、ストレインリリーフを通じて電源ケーブルを挿⼊します。

I/O ケ ー ブ ル ( オ プ シ ョ ン 、 付 属 し て い ま せ ん )

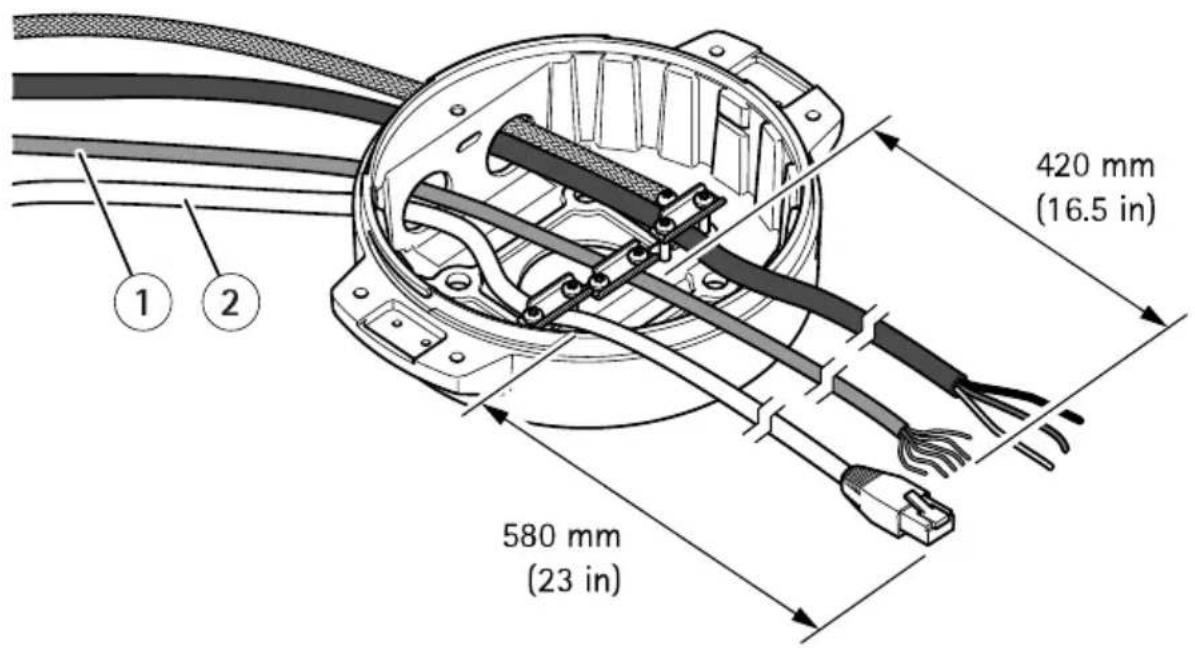

ネ ッ ト ワ ー ク ケ ー ブ ル ( 付 属 し て い ま せ ん ) 5.ストレインリリーフからケーブルの先端までの距離が420mmになるよう に、ストレインリリーフを通じてI/Oケーブル(オプション)を挿⼊します。 6.ストレインリリーフからコネクタの先端までの距離が580mmになるよう に、ストレインリリーフを通じてネットワークケーブル(光ファイバー ケーブルやRJ45ケーブル)を挿⼊します。さまざまなネットワーク接続オ プションの詳細については、 107 ペ ー ジ の 、 ネ ッ ト ワ ー ク リ ン ク の イ ン ス

7.3つのストレインリリーフを閉じて締めます。

電 源 ケ ー ブ ル ( 付 属 し て い ま せ ん )

I/O ケ ー ブ ル ( オ プ シ ョ ン 、 付 属 し て い ま せ ん )

ネ ッ ト ワ ー ク ケ ー ブ ル ( 付 属 し て い ま せ ん )

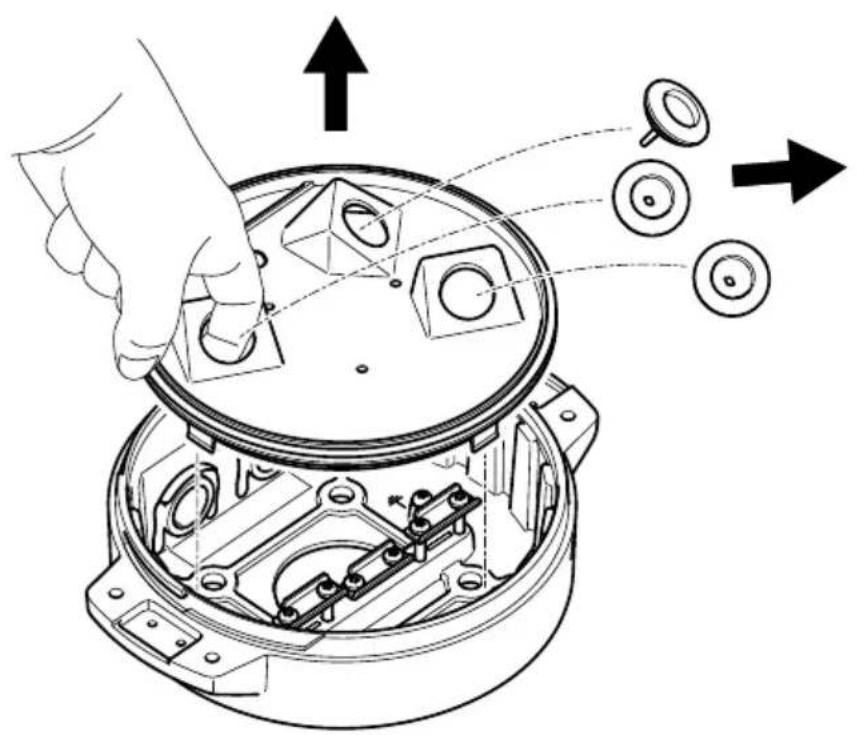

透 明 ベ ー ス ユ ニ ッ ト カ バ ー 8.ケーブルに合ったケーブルガスケットを取り付けます。 112 ペ ー ジ の 、 ケ ー

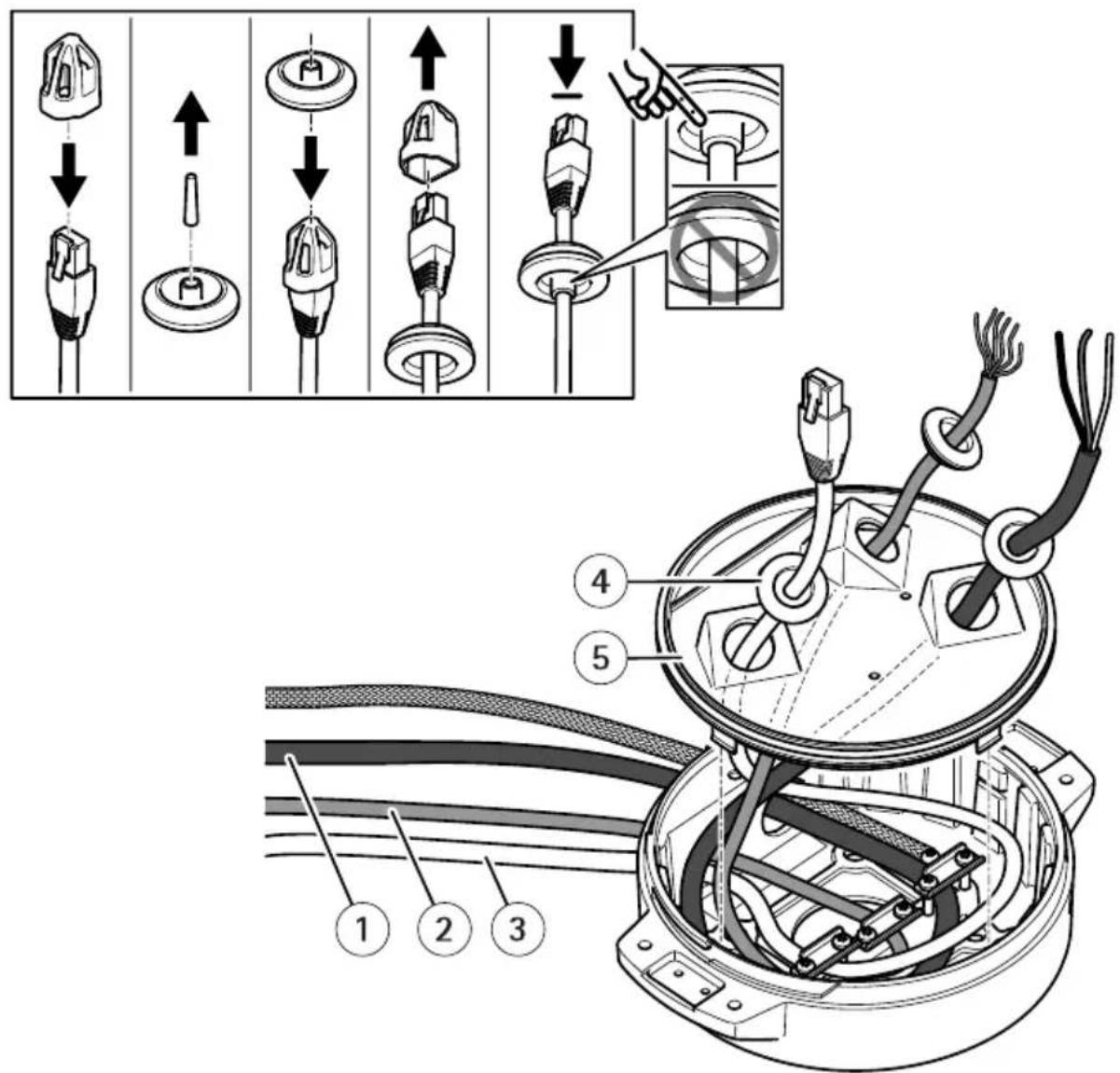

9.上図に⽰すように、ケーブルガスケットを含めて、電源ケーブル、I/Oケー ブル、ネットワークケーブルを透明ベースユニットのカバー孔から挿⼊ し、ケーブルの配置を調整します。

光ファイバーとRJ45ケーブルの両⽅をネットワーク接続に使⽤している場 合、光ケーブルはI/Oケーブルと同じケーブルガスケットを通します。漏電防 104AXISQ8752-EBispectralPTZCamera ⽌のために、シーラントをケーブルとケーブルガスケットの間に貼り付けま す。さまざまなネットワーク接続オプションの詳細については、 107 ペ ー ジ の 、 ネ ッ ト ワ ー ク リ ン ク の イ ン ス ト ー ル

10.ベースユニットの上に透明ベースユニットカバーを置き、⽳の内側にケー ブルガスケットをはめ込みます。

ケーブルが引っ張られた場合に誤って装置を電源から切断しないように、保 護接地線は他の2本の線(電源ケーブル内)よりも約10mm⻑くしてください。

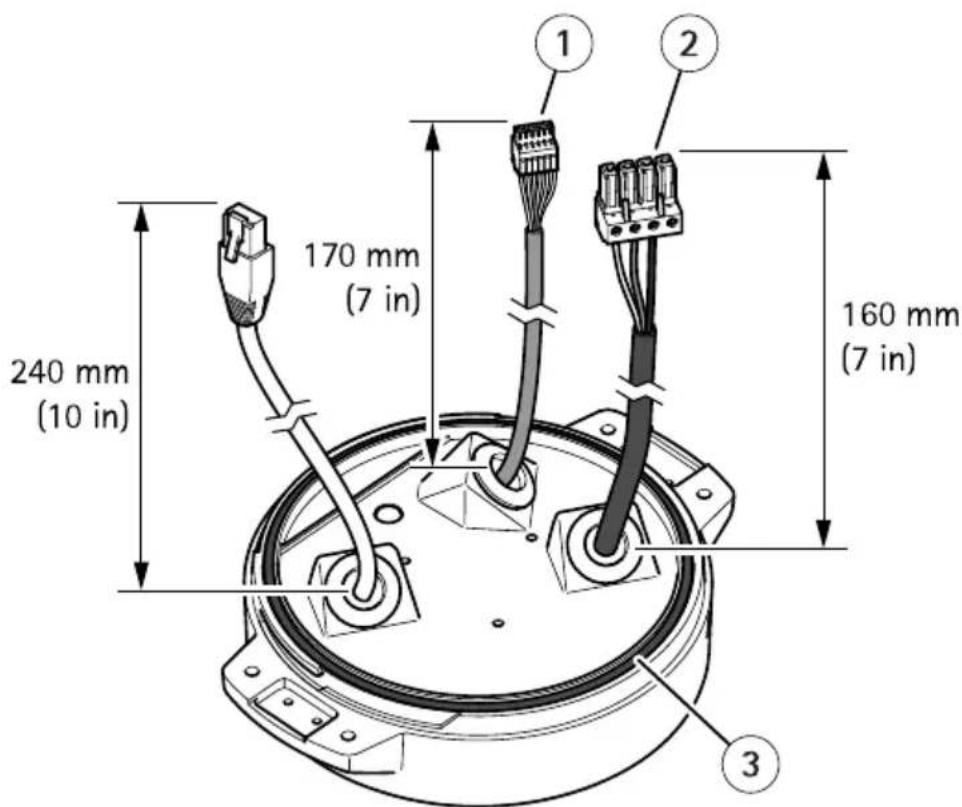

設置をできるだけ簡単にするために、電源ケーブルジャケットの約90mmと I/Oケーブルジャケットの70mmを取り除くことをお勧めします。 11.電源およびI/Oコネクタを取り付けます。 12.ネットワークケーブル、I/Oケーブル、および電源ケーブルのケーブルガ スケットからコネクタの端までの距離が、それぞれ240mm、170mm、 160mmになるように調整します。

O-リングが透明ベースユニットカバーに正しく取り付けられていること

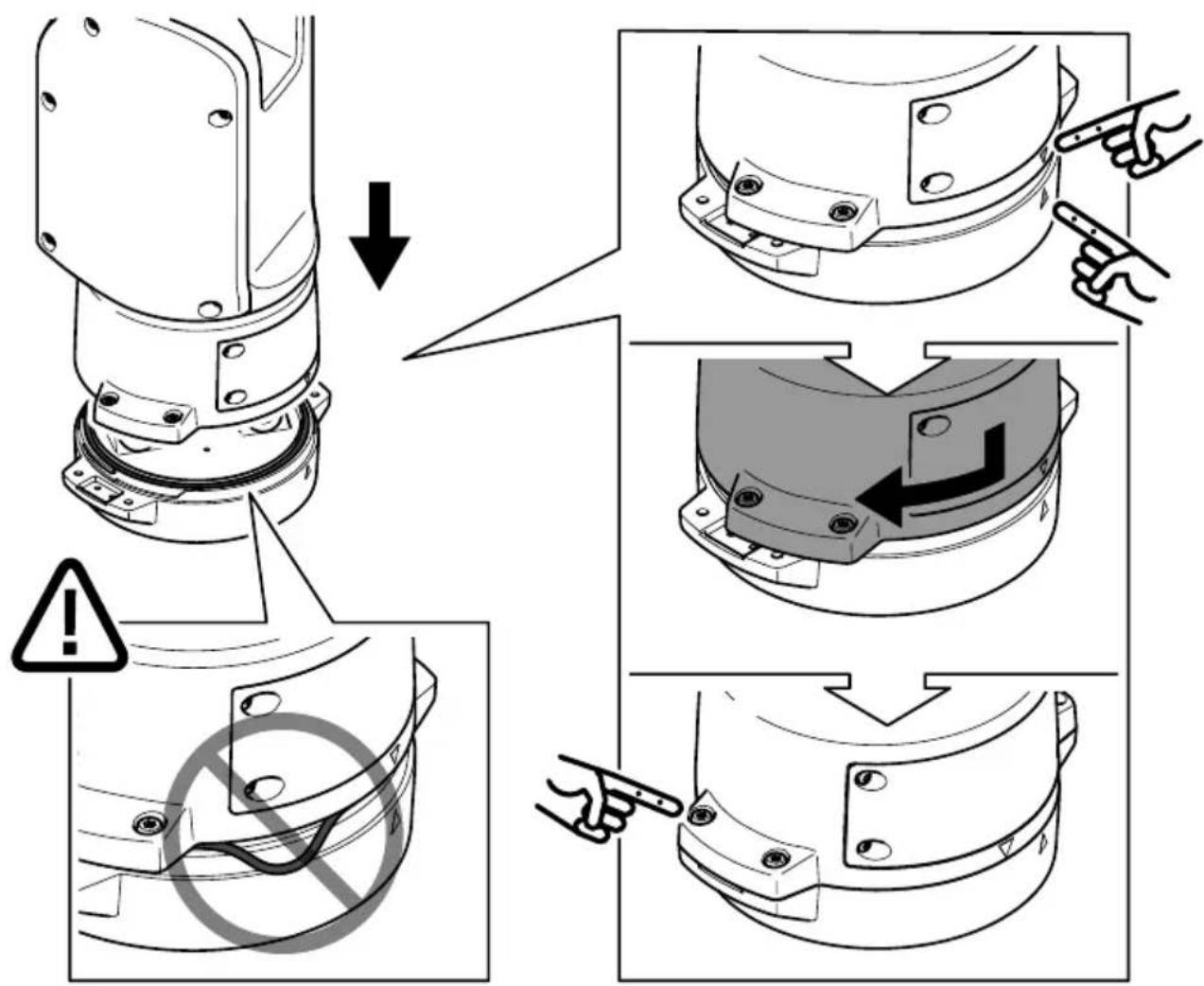

13.ポジショニングユニットをベースユニットに配置します。2つのユニット上 の⽮印が⼀直線上になっていることを確認してください。 14.ポジショニングユニットを元の位置に戻るまで時計回りに回し、ベース ユニットのネジ4本を締めます(トルク3.0Nm)。

2つのユニットを組み⽴てるときにケーブルが締め付けられないように注意

次のいずれかの⽅法で、ネットワークリンクをインストールすることができます:

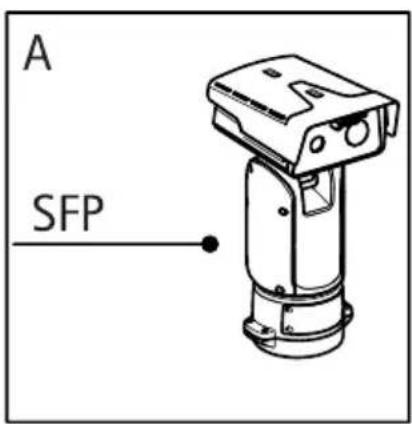

• A:SFPポートで(それぞれのコネクタを使⽤して)SFPモジュールに接続され た光ファイバーまたはRJ45ケーブルを介して接続。

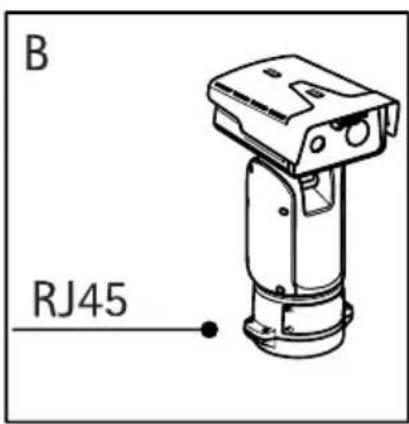

• B:固定RJ45コネクタに接続されたRJ45ケーブルを介して接続。

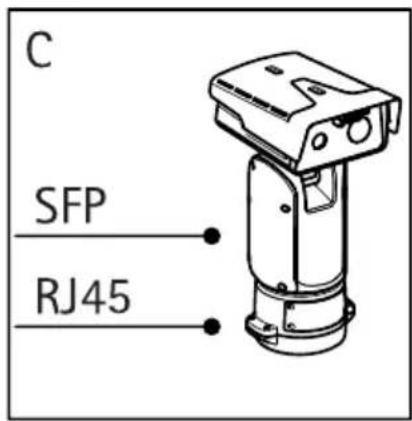

• C:上記の両⽅を使⽤して接続。この場合、SFPモジュール接続はプライマリ ネットワークリンクとして機能し、固定のRJ45接続はフェイルオーバー リンクとして機能します。 ネットワークコネクタの位置の詳細については、 98 ペ ー ジ の 、 製 品 の 概 要

• SFPモジュールは付属していません。利⽤可能なSFPモジュールについて

• 当該SFPモジュールを使⽤する光ファイバーケーブルのみを介してネット ワークリンクをインストールする⽅法は、ケーブルを⻑距離に設置するスタ ンドアロンのソリューションとして有効です。

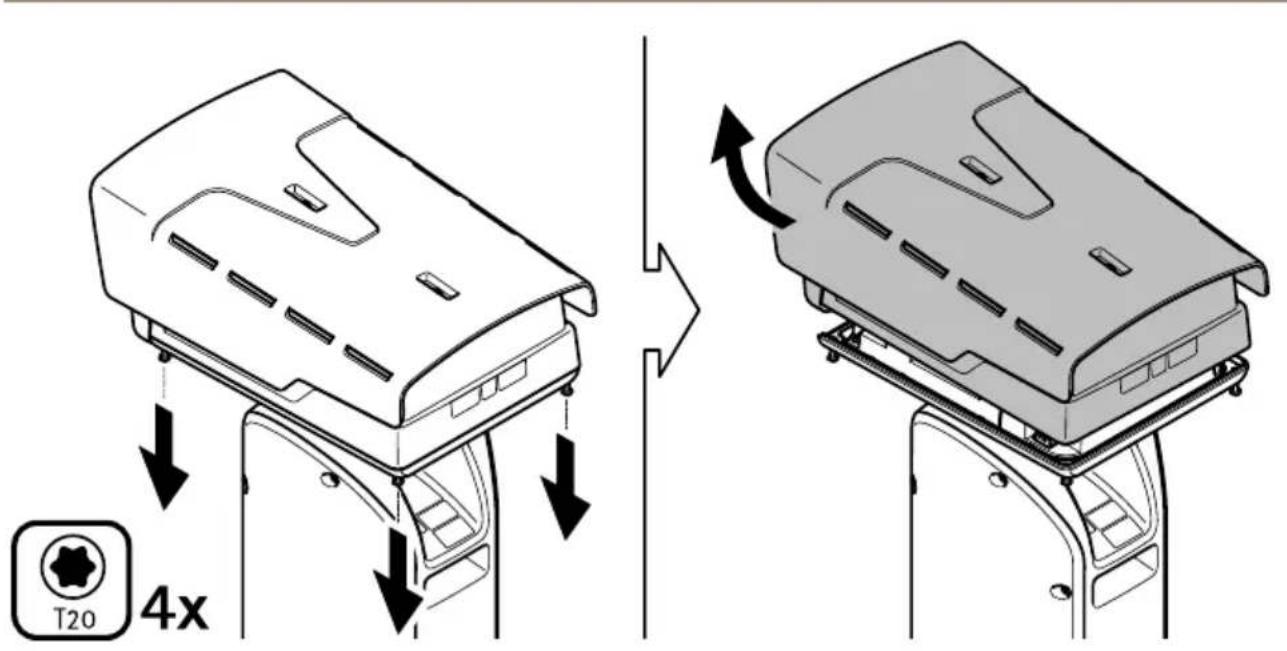

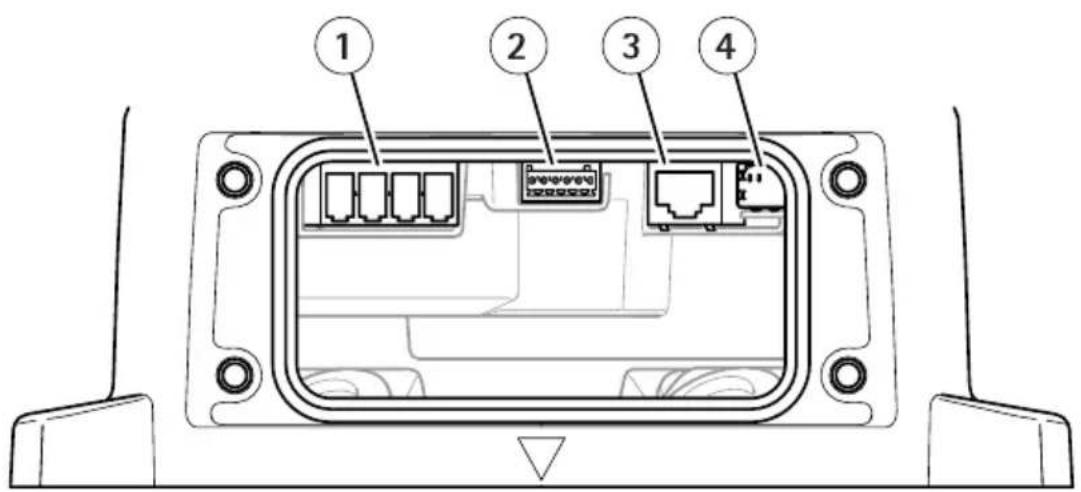

1.4つの蓋⽌めネジ(T20)をゆるめ、蓋を取り外します。

SFP モ ジ ュ ー ル ⽤ SFP ス ロ ッ ト (SFP モ ジ ュ ー ル は 付 属 し て い ま せ ん ) 2.ネットワーク(光ファイバーまたはRJ45)に接続し、I/Oおよび電源ケーブル を接続します。さまざまなネットワーク接続オプションの詳細については、 107 ペ ー ジ の 、 ネ ッ ト ワ ー ク リ ン ク の イ ン ス ト ー ル

3.蓋を位置に戻し、4つの蓋ネジを締めます(トルク3.0Nm)。 108AXISQ8752-EBispectralPTZCamera 4.保護カバーを取り外します。 5.製品の電源を⼊れます。

損傷の危険があります。可動部分。動作中は、体を製品に近づけないで ください。製品の設置やメンテナンスを⾏う前には電源を切ってください。

損傷の危険があります。表⾯が熱くなります。動作中は、本製品に触れ ないでください。製品のメンテナンスを⾏う前に、電源を切り、表⾯が冷 えるまで待ってください。

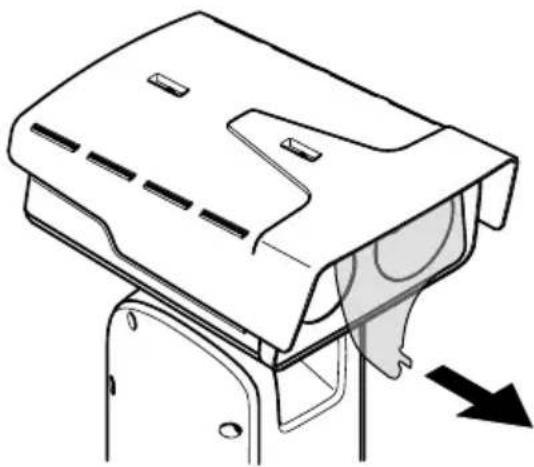

トップカバーを取り外すと、ビジュアルカメラの衝撃に繊細な部分が現れ ます。オフにした場合は、保護されていないカメラを、トップカバーを外 してから押してください。 SDカードを挿⼊または⼯場出荷時の設定にリセットするには、トップカバーを取

JAAXISQ8752-EBispectralPTZCamera SDカードの挿⼊先、または⼯場出荷時の設定へのリセットについては、を参照し

98 ペ ー ジ の 、 製 品 の 概 要

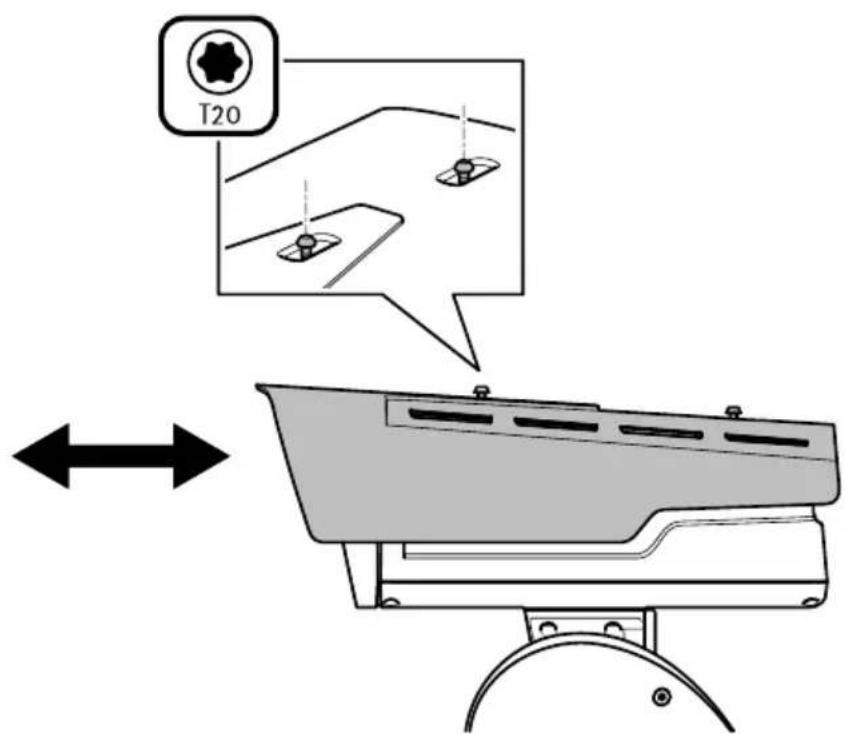

110AXISQ8752-EBispectralPTZCamera 1.ウェザーシールドの2つのネジを緩めます。 2.希望の位置にウェザーシールドを取り付けます。 3.ウェザーシールドの2つのネジを締めます(トルク0.8Nm)。

最新バージョンの製品のデータシートについては、 axis.com で本製品のページを開い て「Support Support Support

本製品に付属のケーブルガスケットを使⽤する際、ケーブルは直径が5〜11mmのも のを使⽤する必要があります。

• 指定のケーブルエリアに収まるケーブルを使⽤してください

• 地域の規制に適合したケーブルを選択してください

• すべてのケーブル孔が適切に密封されていることを確認してください

• ケーブル孔とケーブルエリアの両⽅に適合するケーブルガスケットまたは ケーブルグランドを使⽤してください 他のケーブルエリアに対応するケーブルガスケット、ケーブルグランドなどのアク

回避しない場合、死亡または重傷につ ながる危険な状態を⽰します。

回避しない場合、死亡または重傷に つながるおそれのある危険な状態を

回避しない場合、軽傷または中程度の 怪我につながるおそれのある危険な

回避しない場合、器物の破損につなが るおそれのある状態を⽰します。

製品を正しく機能させるために不可⽋ な重要情報を⽰します。

製品を最⼤限に活⽤するために役⽴つ 有⽤な情報を⽰します。

感電の危険があります。製品の設置や メンテナンスを⾏う前にすべてのケー ブルの通電を切ってください。

本製品の設置は、お使いになる地域の 法律や規制に準拠して、訓練を受けた 専⾨技術者が⾏ってください。

損傷の危険があります。可動部 分。動作中は、体を製品に近づけな いでください。製品の設置やメンテ ナンスを⾏う前には電源を切ってく

損傷の危険があります。表⾯が熱 くなります。動作中は、本製品に触れ ないでください。製品のメンテナンス を実⾏する前には電源を切り、表⾯が 冷えるまで待ってください。

• 本製品は、お使いになる地域の法律 や規制に準拠して使⽤してください。

• 本製品を不安定なポール、ブラケッ ト、表⾯、または壁に設置しないで

• 本製品を設置する際には、適切な⼯ 具のみを使⽤してください。電動⼯ 具を使⽤して過剰な⼒をかけると、 製品が損傷することがあります。

• 化学薬品、腐⾷剤、噴霧式クリーナー は使⽤しないでください。

• 清掃には、きれいな⽔に浸した清潔 な布を使⽤してください。

• 製品の技術仕様に準拠したアクセサ リーのみを使⽤してください。これ らのアクセサリーは、Axisまたはサー ドパーティから⼊⼿できます。Axis は、ご使⽤の製品と互換性のあるAxis 給電ネットワークスイッチの使⽤を

• Axisが提供または推奨する交換部品の みを使⽤してください。

• 製品を⾃分で修理しないでください。 修理については、Axisサポートまたは 販売代理店にお問い合わせください。

• 太陽などの⾼輝度の光源にはカメラ のレンズを向けないでください。カ メラが損傷することがあります。

• 本製品を運搬する際は、製品が損傷 しないよう、元の梱包か同等の梱包

本製品は、内部リアルタイムクロック(RTC)⽤ 電源として、3.0VBR2032リチウムバッテリー を使⽤します。このバッテリーは、通常条件 下で最低5年間使⽤できます。 バッテリーが低電⼒状態になると、RTCの動作 に影響し、電源を⼊れるたびにRTCがリセッ トされます。バッテリーの電圧が低下する と、製品のサーバーレポートにログメッセー

⾃分でバッテリーを交換しないでくだ さい。ログメッセージがバッテリーの 交換を要求している場合は、アクシス サポートに連絡してください。 リチウムコイン型3.0V電池は、1,2-ジメトキ シエタン(エチレングリコールジメチルエーテ

ル(EGDME)、CAS番号110-71-4)を含有してい

ます。AXISQ8752-EBispectralPTZCamera
