BEDIENUNGSANLEITUNG Q8752E AXIS

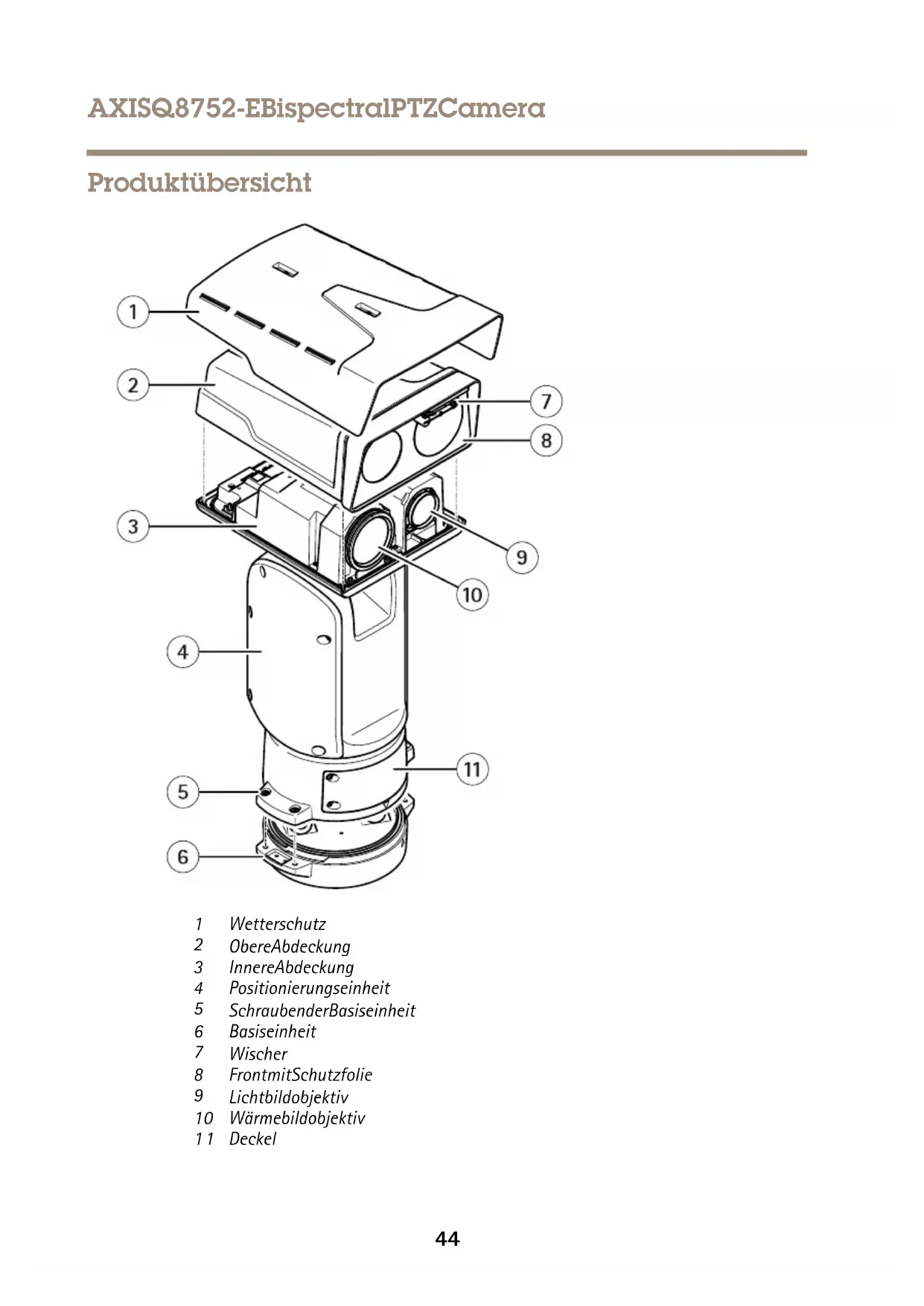

1 Wetterschutz
2 ObereAbdeckung
3 InnereAbdeckung
4 Positionierungseinheit
5 SchraubenderBasiseinheit
6 Basisinheit
7 Wischer
8 FrontmitSchutzfolie
9 Lichtbildobjektiv
10 Wärmebildobjektiv
11 Deckel

DE

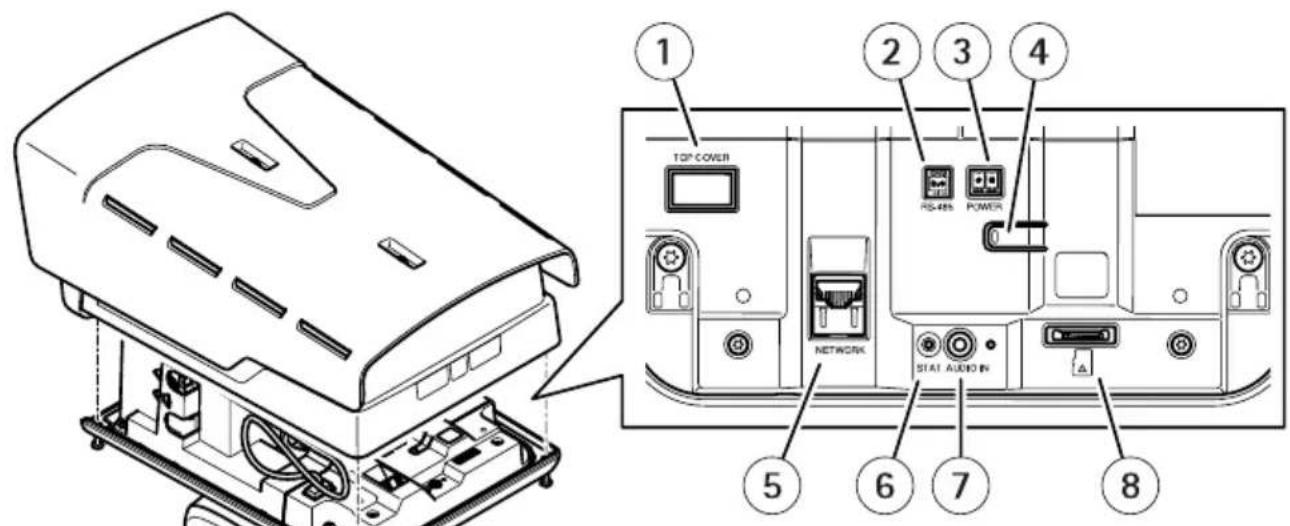

1 AnschlussobereAbdeckung
2 RS485-Steckverbinder
3 Stromanschluss
4 Steuertaste
5 RJ-45-Anschluss
6 LED-Statusanzeige
7 Audio-IN-3,5-mm-Stecker

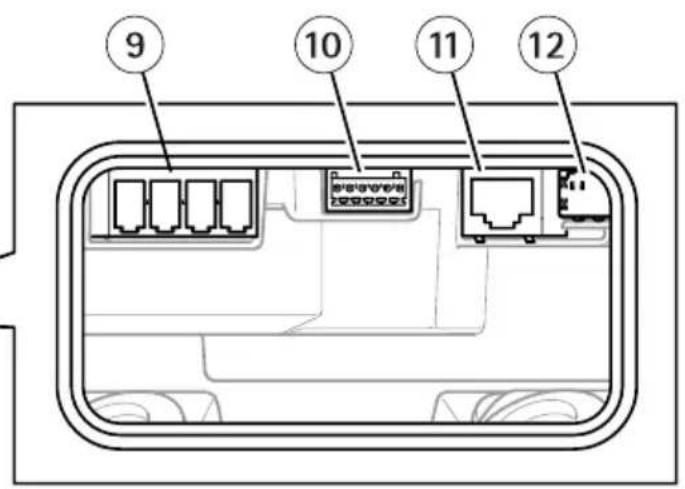

8 SD-Kartensteckplatz(microSD,KartenichtimLieferumfangenthalten)
9 StromversorgungsanschlussEingang
10 E/A-Anschluss
11 RJ-45-Anschluss
12 SFP-EinschubfürSFP-Modul(nichtenthalten)

InstallierendesProdukts

△GEFAHR

StromschlaggefahrVorderInstallationoderWartungdesProduktsmussenalleKabelvonderStromversorgungabgeklemmtwerden.

AVORSICHT

Die Installationdereliktrischen Anschlüsseund Kabelkanäledarfnurvoneinem zugelassenen Elektrikerin Übereinstimmungmitdengeltenden Bestimmungen vorgenommenwerden.

VORSICHT

VerletzungsgefahrGefahr durchbewegliche TeileKörperteilewährenddesBetriebs vom Produktfernhalten.VorderInstallationoderWartungdesProduktalleKabelvon derStromversorgungabklemmen.

A VORSICHT

VerletzungsgefahrHeiBeOberflacheDasProduktwahrendesBetriebsnichtberühren. TrennenSievorWartungsarbeitendieStromversorgungundlassenSiedieOberflächendes Produkttsabkühlen.

MontierenderGerätebasis

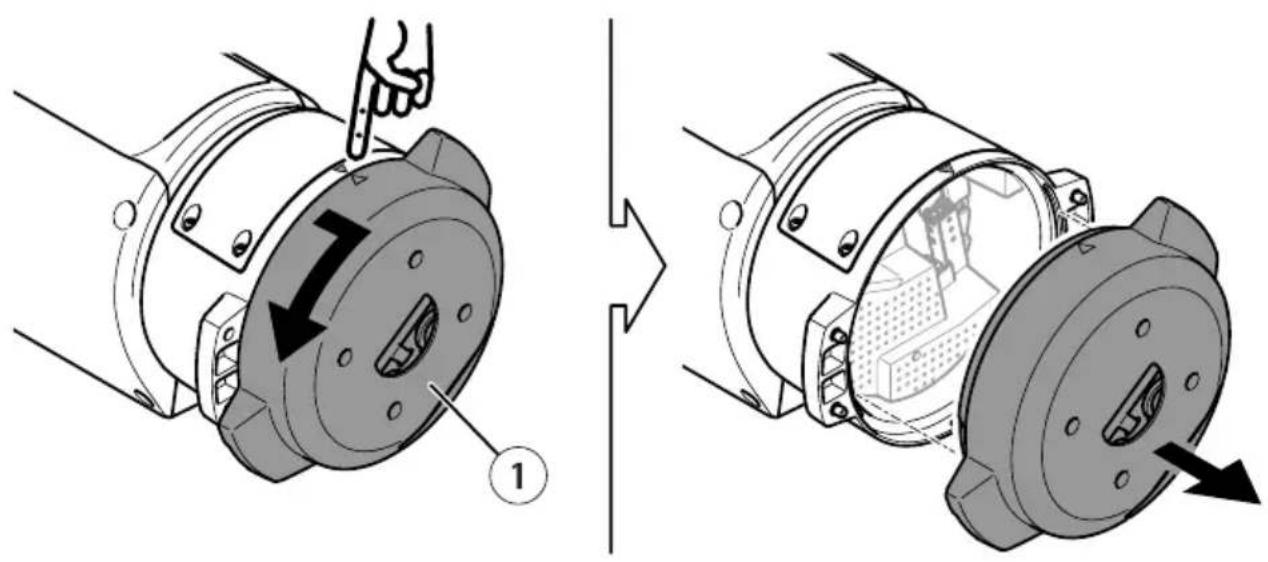

1 Basiseinheit

1.DievierSchrauben(T30)derGerätebasisentfernen.
2.DieGerätebasisgleichzeitigziehenundgegenUhrzeigersinndrehen,bisdiePfeile aufderGerätebasisunddemRestdesGerätsineinerLiniestehen.
3.DieGerätebasisentfernen.

DE

HINWEIS

BeimEntfernendertransparentenAbdeckungderGerätebasiskeinespitzenWerkzeugeverwenden.

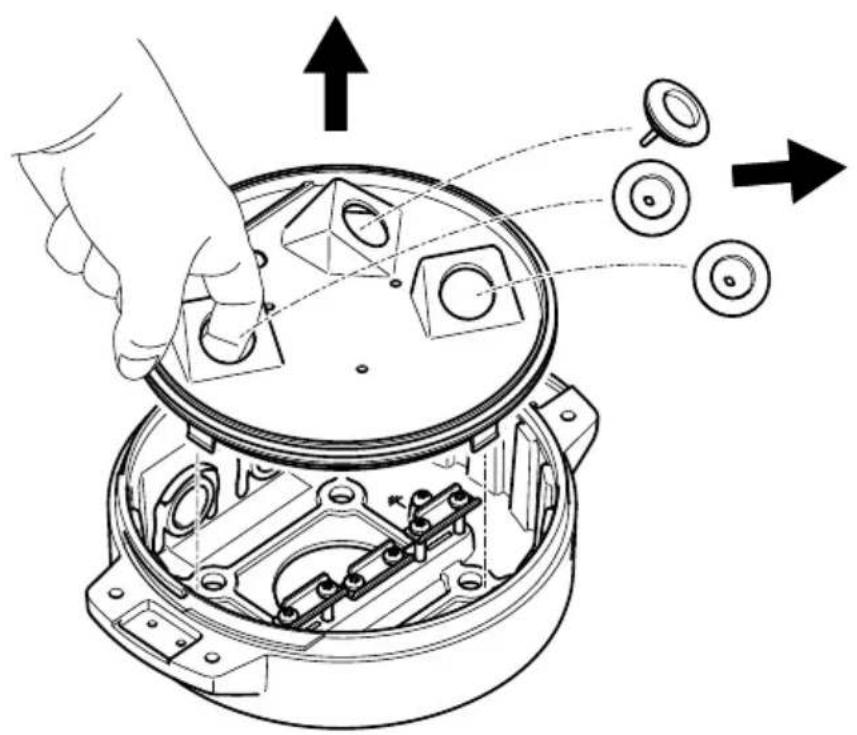

4.DiettransparenteAbdeckungderGerätebasisentfernen.

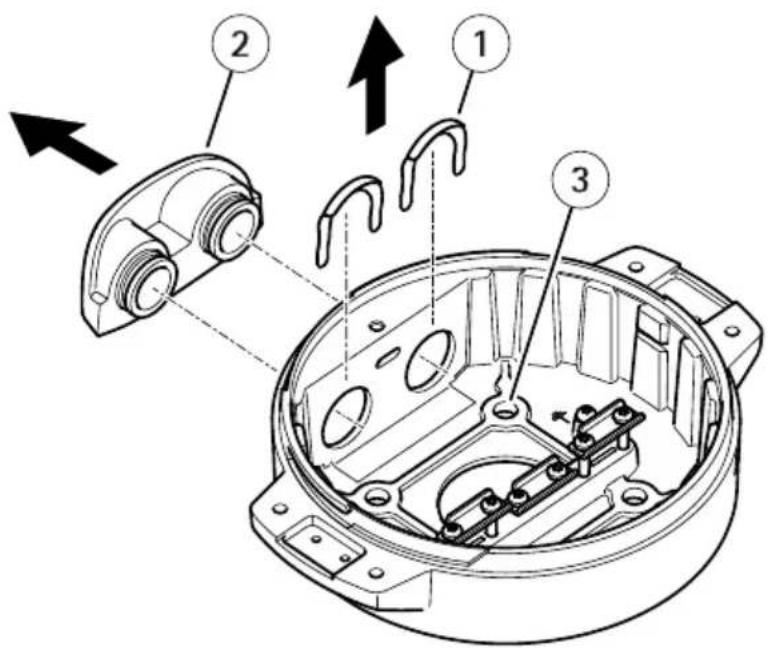

1 KlammerderKabelführung

2 AbdeckungderKabelführung
3 Schraubenbohrung(4x)

5.NurbeilInstallationenüberdieKabelführung:ZuerstdiebeidenKlammernder KabelführungundanschlieBenddieAbdeckungderKabelführungentfernen.
6.DieGerätebasismitgeeignetenBefestigungselementenfürdievierSchraubenbohrungen anderBefestigungsflächeanbringen.

DieKabelverlegen

WARNUNG

Stromschlaggefahr.DasProduktmussgeerdetwerden.Dazumüssensowohlder SchutzleiterimStromversorgungskabelalsauchdasErdungsbandverwendetwerden. Sicherstellen,dassbeideEndendesSchutzleitersunddesErdungsbandesKontaktmit denentsprechendenErdungsflächenhaben.

Wichtig

NurKabelmitdemvorgegebenenKabelquerschnittverwenden.WeiterelInformationen.
findenSieunterKabelstärkeaufSeite58.

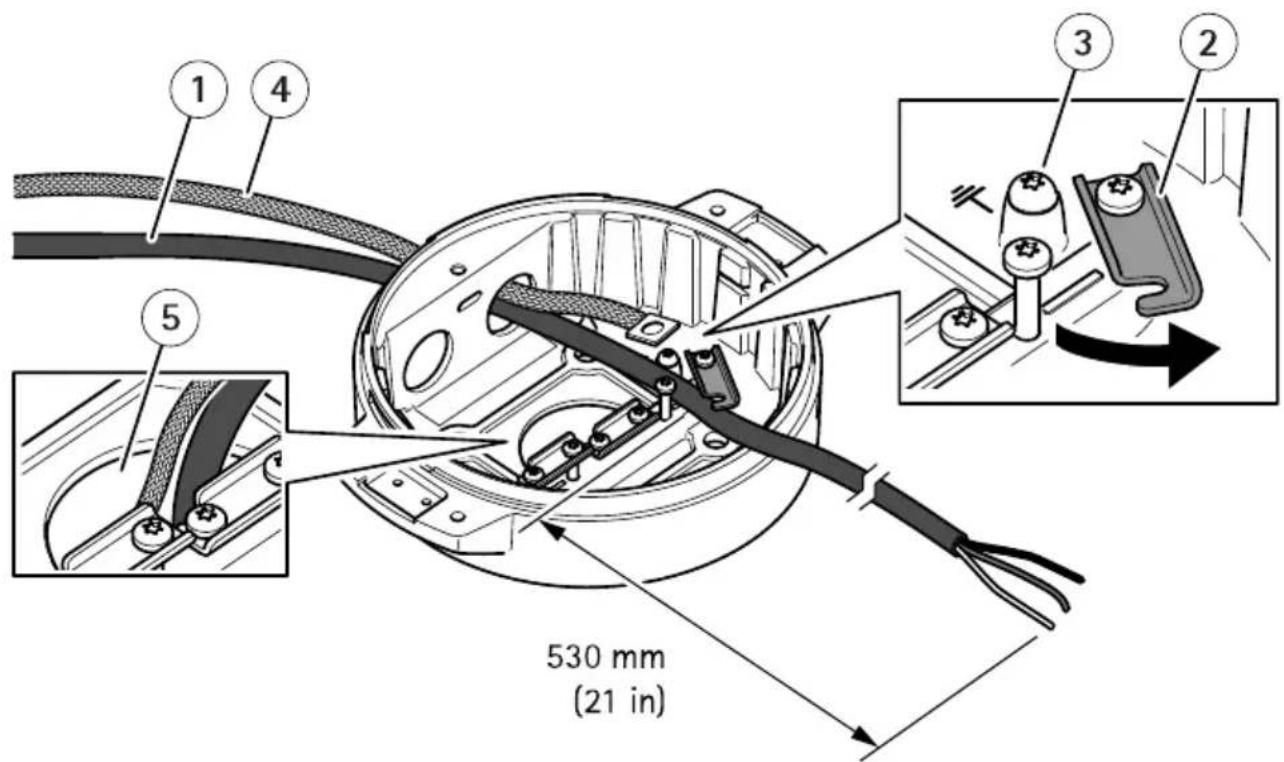

1 Stromversorgungskabel(nichtimLieferumfangenthalten)
2 Zugentlastung
3 Masseschraube
4 Erdungsband(nichtimLieferumfangenthalten)

5 Kabelöffnungunter

1.DieoptionalenKabelfuhrungsadaptererinstallieren(nichtimLieferumfangenthalten).
2.DasErdungskabelmitderErdungsschraubebefestigen.
3.DieKabelfürStromversorgung,NetzwerkundE/AeinschlieBlichder KabelverschraubungenwienderAbbildungobendurchdieÖffnungdesBasisgeräts führen.AlternativdieKabeldurchdieunterKabelöffnungseinführen.
4.DasStromversorgungskabeldurchdieZugentlastungfuhren.DabeeineLangevon530 mmzwischenZugentlastungundKabelendeeinhalten.

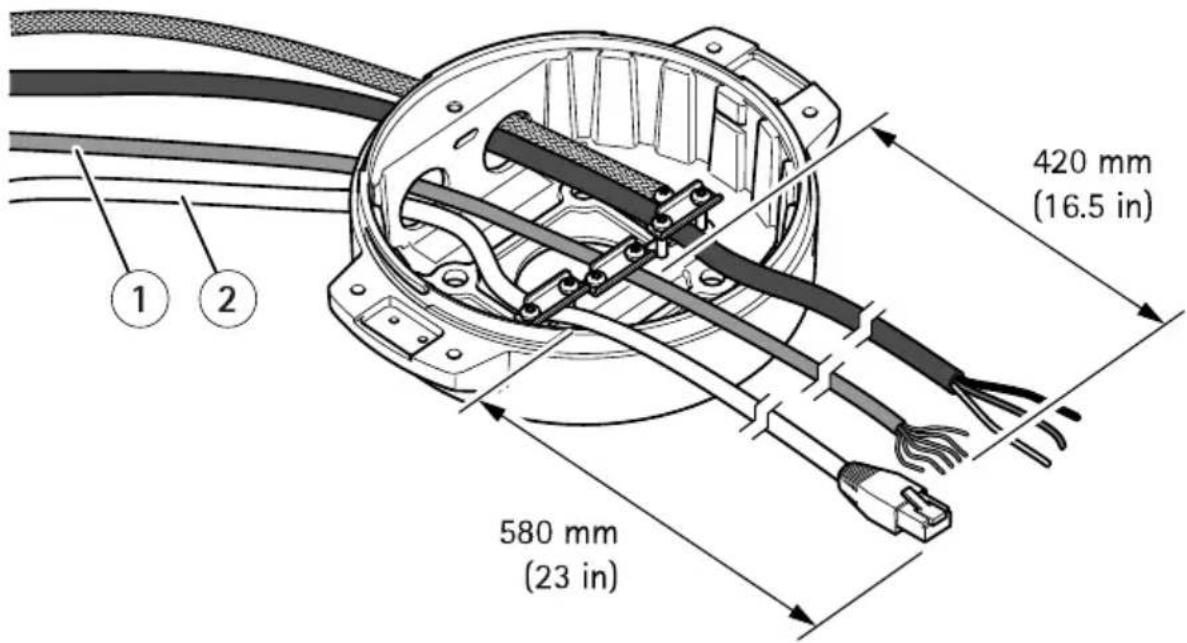

1 E/A-Kabel(optional,nichtimLieferumfangenthalten)
2 Netzwerk-Kabel(nichtimLieferumfangenthalten)

5.DasE/A-Kabel(optional)durchdieZugentlastungfuhren.DabeeineLangevon420mm zwischenZugentlastungundKabelendeehalten.
6.DasNetzwerk-Kabel(GlasfaseroderKabeltypRJ-45)durchdieZugentlastungfuhren. DabeeineLangevon580mmzwischenZugentlastungundAnschlussendeinhalten. WeiterelInformationenzudenverschiedenenAnschlussoptionenandasNetzwerk,siehe EinrichtenderNetzwerkverbindungsaufSeite53.
7.DiedreiZugentlastungenschlieBenundanziehen.

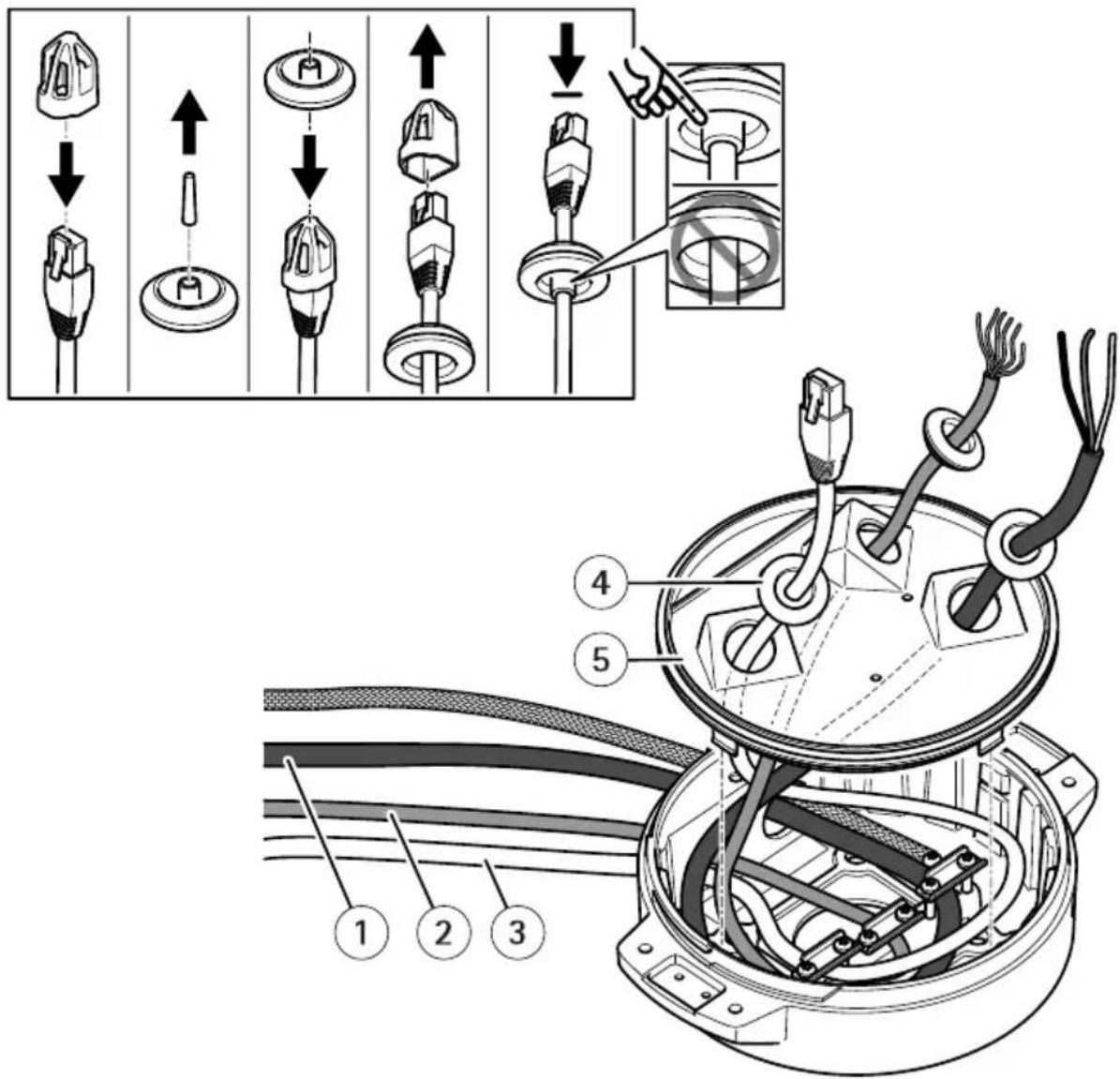

1 Stromversorgungskabel(nichtimLieferumfangenthalten)
2 E/A-Kabel(optional,nichtimLieferumfangenthalten)
3 Netzwerk-Kabel(nichtimLieferumfangenthalten)
4 Kabeldichtung
5 TransparenteAbdeckungderGerätebasis

8.DieKabeldichtungenaufdieKabelschieben.SieheKabelstärkeaufSeite58.
9.DieKabelfürStromversorgung,NetzwerkundE/AeinschlieBlichderKabeldichtungen durchdieÖffnungendertransparentenAbdeckungderGerätebasisfuhrunddieKabel wienderAbbildungobendargestelltausrichten.

HINWEIS

Wirdsowohlein GlasfaserkabelalsaucheinKabeldesTypesRJ-45verwendet,das GlasfaserkabeldurchdieselbeKabeldichtungfuhrenwiedasE/A-Kabel.Gegendas EindringenvonFeuchtigkeitzwischenKabelnundKabeldichtungeinDichtmittelverwenden.

WeitereInformationenzudenverschiedenenAnschlussoptionenandasNetzwerk,siehe EinrichtenderNetzwerkverbindungsaufSeite53.

1. Dietransparente Abdeckung der Gerätebasisaufsetzenunddie Kabeldichtungenindie Öffnungenschieben.

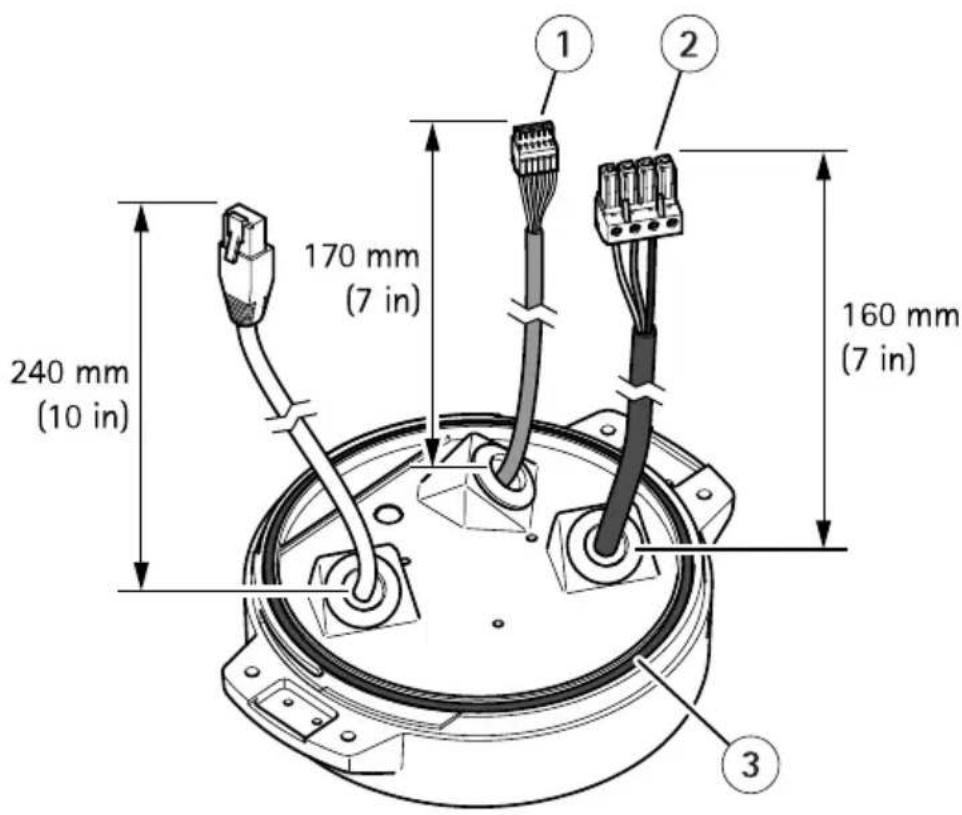

1 E/A-Anschluss
2 Stromanschluss
3 O-Ring

HINWEIS

UmdasGerätnichtversehentlichvonderStromversorgungzutrennen,wenndasKabel gezogenwird,lassenSiedenSchutz-Erdungsdrahtum100,4mmlängeralsdiebeiden anderenKabel(imStromversorgungskabel).

Beachten

UmdiInstallationsoeinfachwiemoglichzumachen, wirdempfohlen,ca.90mmder Stromkabelhülleund70mmderE/A-Kabelhüllezuentfernen.

11.EinbauderStromversorgungs-undE/A-Anschlisse
12.DieKabelfürNetzwerk,E/AundStromversorgungsoausrichten,dassdieLangezwischen KabeldichtungundEndedesAnschlussesjeweils240mm,170mmund160mmbetragt.

HINWEIS

Sicherstellen, dass der Ringrichtigumdiettransparente Abdeckung der Gerätebasis herumeingepasstist.

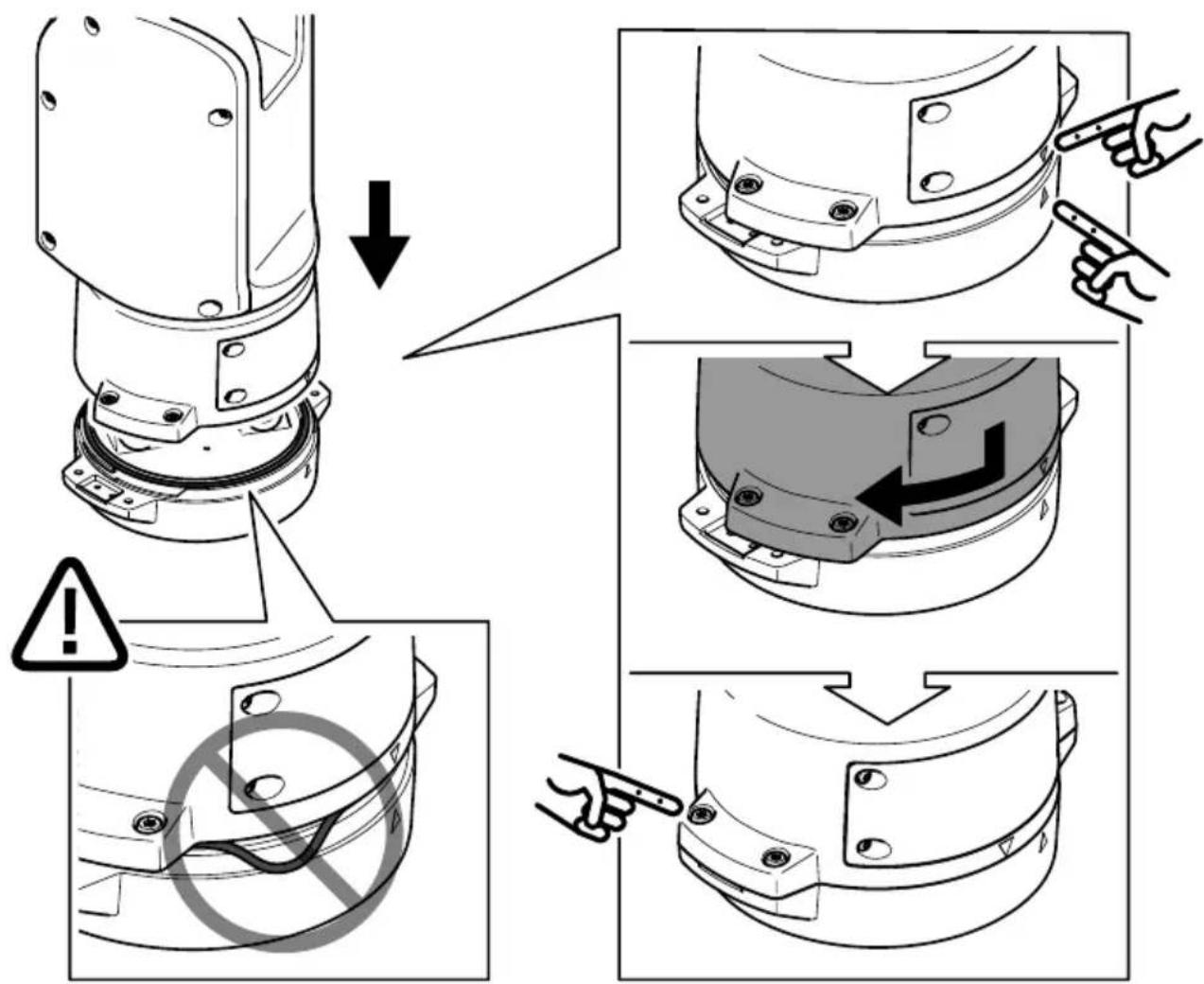

1. Positionieren SiediePositionierungseinheitaufderBaseinheit.StellenSiesicher,dass diePfeileandenbeidenGerätenausgerichtetsind.
2. Die Positionierungseinheit Uhrzeigersinninihre Ausgangsstellungdrehenunddievier SchraubenderGrundeinheitanziehen(Drehmoment3,0Nm).

HINWEIS

Sicherstellen, dass die Kabelbeim Zusammenbauenderbeiden Gerätenichtgequetscht werden.

EinrichtenderNetzwerkverbindung

BeiderInstallationderNetzwerkverbindungstehenverschiedeneOptionenzurVerfügung:

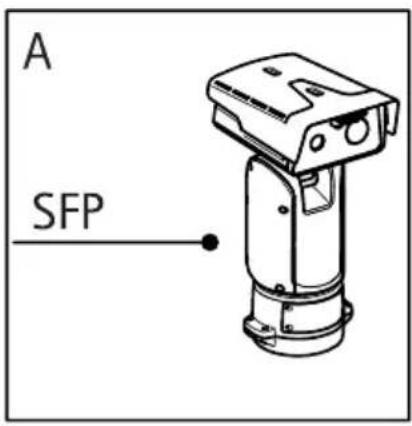

• A:MithilfeeinesGlasfaserkabelsodereinesKabelsdesTypesRJ-45,das(miteinem entsprechendenAnschluss)andasSFP-ModulimSFP-Einschubangeschlossenwird.

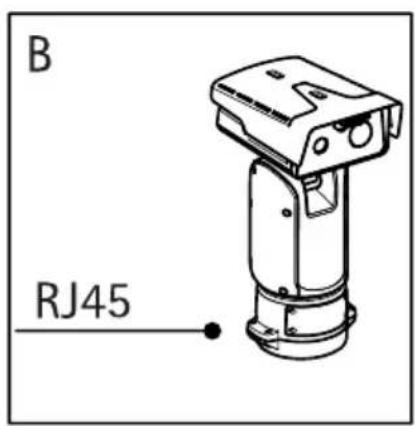

  B:MithilfeinesAnschlussesdesTypesRJ-45andenfestenAnschlussdesTypesRJ-45.

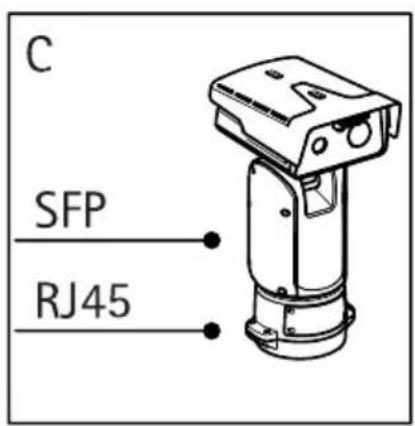

  C:MithilfebeiderobenangeführtenMöglichkeiten.IndiesemFallagiertderAnschluss überdasSFP-ModulalsdieprimäreNetzwerk-VerbindungungddieVerbindungugen festenAnschlussdesTypesRJ-45alsFail-Over-Anschluss.

Weiterer InformationenzurLagederNetzwerk-Steckverbindungen, siehe Produktübersichttaf Seite44.

Beachten

• SFP-Modulnichtim Lieferumfangenthalen. Weiterer Informationenzulieferbaren SFP-Modulen, sieheaxis.com.
• DielInstallationaleinerNetzwerk-Verbindungauschließlich Glasfaserkabelmittels desentsprechendenSFP-ModuldsientalseigenständigeLösung furKabelinstallationen mitgroßerReichweite.

AnschließerKabel

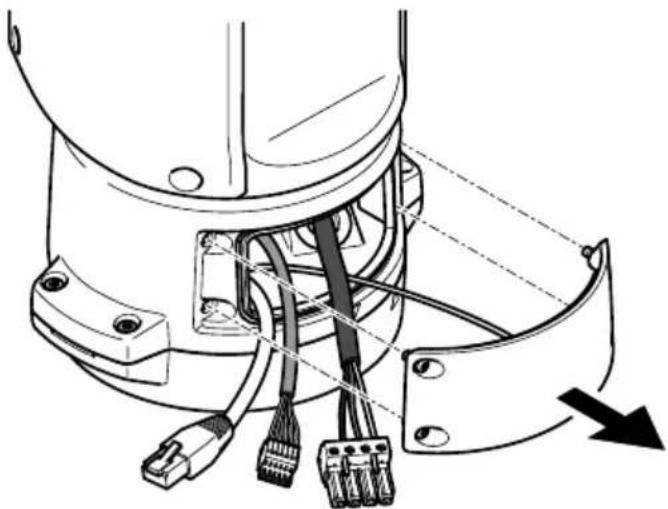

1.DievierDeckelschrauben(T20)lösenunddenDeckelabnehmen.

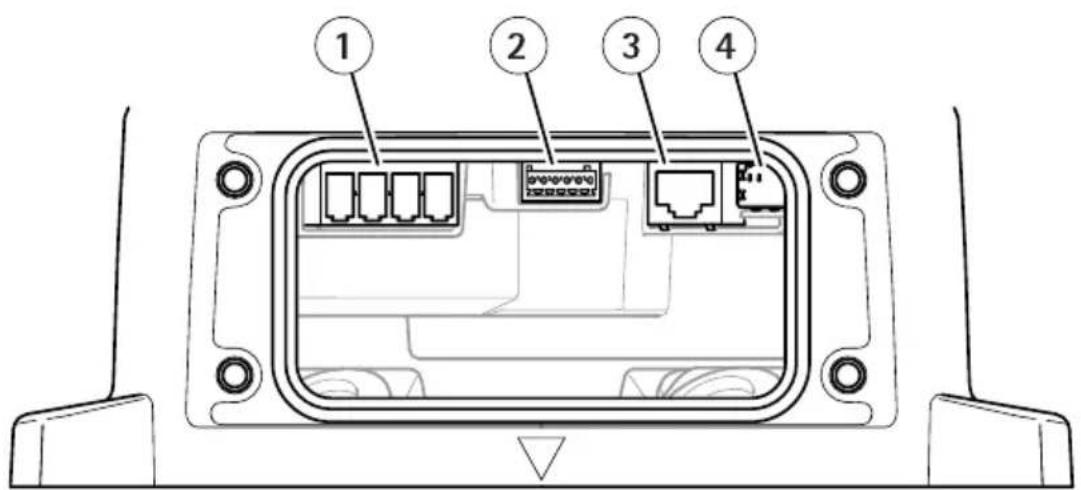

1 StromversorgungsanschlussEingang
2 E/A-Anschluss
3 RJ-45-Anschluss
4 SFP-EinschubfürSFP-Module(SFP-Modulnichtenthalten)

2.DasNetzwerk(Glasfaserund/oderRJ-45),E/AunddieStromversorgunganschlieBen WeiterelInformationenzudenuverschiedenenAnschlussoptionenandasNetzwerk,siehe EinrichtenderNetzwerkverbindungsaufSeite53.
3. Bringen Sieden Deckelanseine Positionundziehen Siedievier Deckelschraubenan (Drehmoment3,ONm).

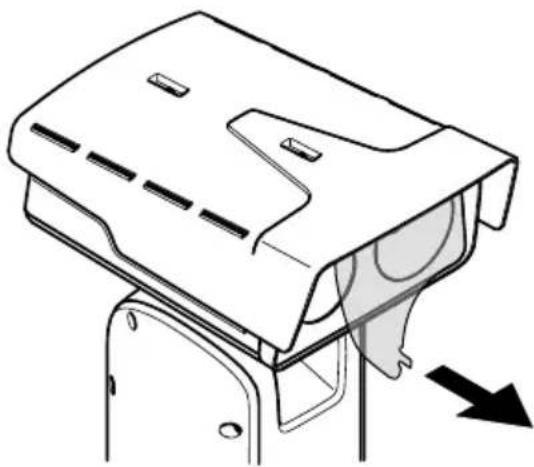

1. Entfernen SiedieSchutzabdeckung.

5.DasProduktandieStromversorgunganschlieBen.

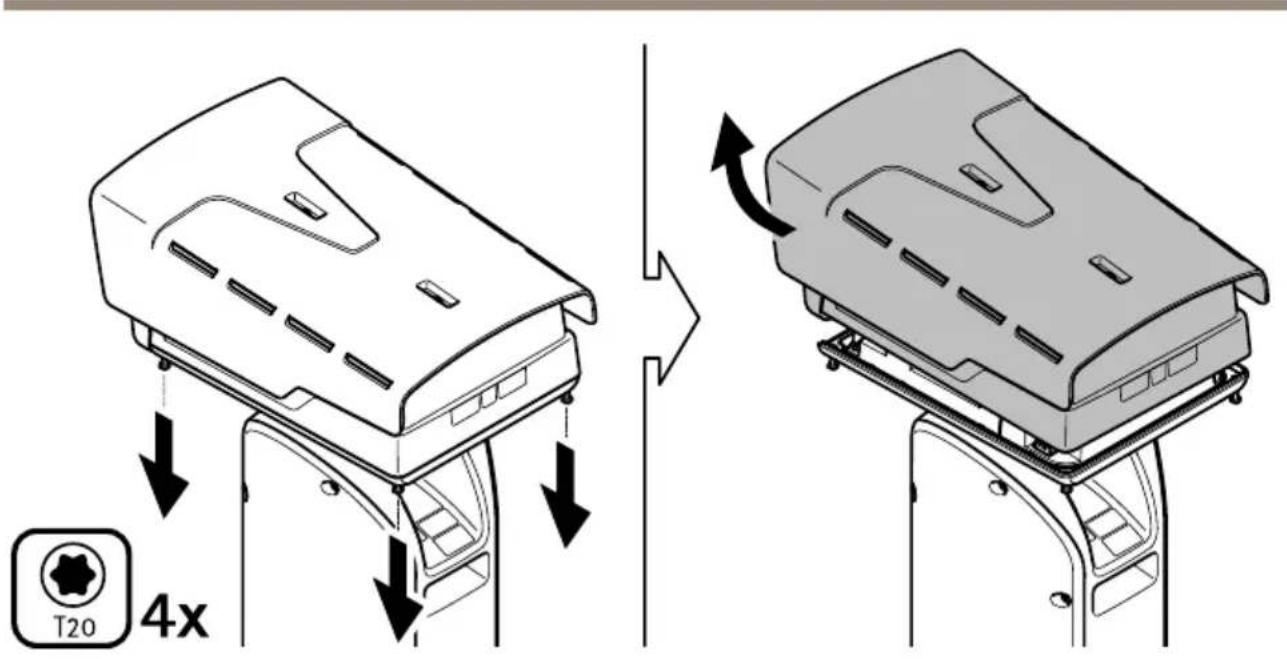

ObereAbdeckungentfernen

AVORSICHT

VerletzungsgefahrGefahrdurchbeweglicheTeileKörperteilewährenddesBetriebs vomProduktfernhalten.VorderInstallationoderWartungdesProdukt salleKabelvon derStromversorgungabklemmen.

AVORSICHT

VerletzungsgefahrHeiBeOberflacheDasProduktwahrendesBetriebsnichtberühren. TrennenSievorWartungsarbeitendieStromversorgungundlassenSiedieOberflächendes Produktssabkühlen.

HINWEIS

WenndieobereAbdeckungentferntist,liegenstoBempfindlicheTeilederLichtbildkamera frei.StellenSiesicher,dassdieungeschutzteKamerabeimEntfernennichtmitderoberen Abdeckunggetroffen wird.

UmeineSD-KarteeinzusetzenoderaufdieWerkseinstellungennzurückzusetzen, dieobere Abdeckungentfernen:

Weitere Informationenzum EinsetzenderSD-Karteoderzum Zurücksetzenaufdiewerksseitige StandardeinstellungfinderSiete ProduktübersichtuSeite44Weiterinformationerhierzu findenSieimBenutzerhandbuchunteraxis.com.

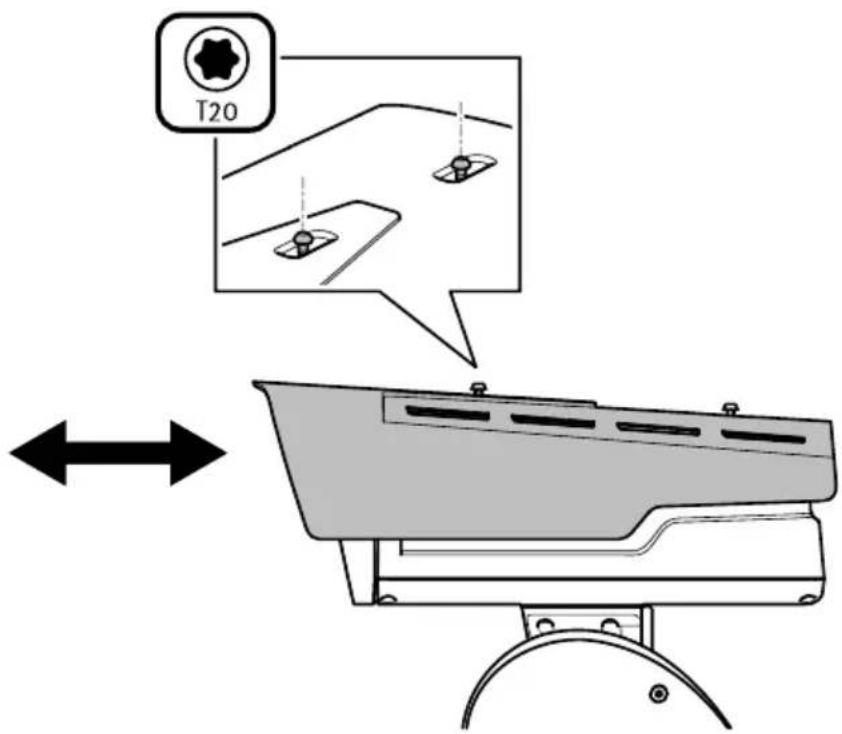

DenWetterschildeinstellen

1.DiebeidenSchraubendesWetterschildslogen.

2.DenWetterschildindiegewünschtePositionstellen.
3.DiebeidenSchraubendesWetterschildsanziehen(Drehmoment0,8Nm)

DE

Technische Daten

Dieaktivelle versionstechnischen Datenblattfudas Produktfindesiauftxis.comunter Supportund Dokumentation.

Kabelstärke

WenndiedemProduktbeiliegendenKabeldichtungenverwendetwerden,mussder Kabeldurchmesserzwischen5und11mmliegen.

HINWEIS

Kabelverwenden, dieder Querschnittsvorgabeentsprechen.
Kabelverwenden, die denörtlichen Vorschriftenentsprechen.
- Sicherstellen, dassalleKabeldurchführungenordnungsgemäßBabgedichtetsind.
- KabeldichtungenoderKabelverschraubungenverwenden,diesowohlder Kabel durchführungalsauchdemKabelquerschnittentsprechen.

FürlinformationenzuZubehörwieKabeldichtungenundKabelverschraubungenfürandere Kabelquerschnitte, siehe < 1> www-axis.com.

Sicherheitsinformationen

Gefahrungsstufen

GEFAHR

WeistaufenegefährlicheSituationhin, welche,fallsnichtverhindert,zuTododer schwerenVerletzungenfuhrenkann.

WARNUNG

WeistaufenegefährlicheSituationhin, welche,fallsnichtverhindert,zuTododer schwerenVerletzungenfuhrenkann.

VORSICHT

WeistaufenegefährlicheSituation hin,welche,fallsnichtverhindert,zu geringfurigerodermaBigerVerletzungfuhrn kann.

HINWEIS

WeistaufeinegeführlicheSituationhin, welche,fallsnichtverhindert,zuSachschaden fuhrenkann.

AndereMeldeebenen

Wichtig

WeistaufwichtigInformationenhin, dieren RichtigenBetriebdesProduktsgewährleisten.

Beachten

WeistaufnutzlichInformationenhin, die dieoptimaleVerwendungdesProduktus unterstützt.

Sicherheitsanweisungen

△GEFAHR

Stromschlaggefahr.VorderInstallationoder WartungdesProduktmussichergestellt werden,dassankeinemderKabelSpannung anliegt.

WARNUNG

DasAxisProduktmussvonfachmännisch geschultemPersonalundunterEinhaltungder örtlichgeltendenBestimmungeninstalliert werden.

VORSICHT

VerletzungsgefahrGefahr durch e.glicheTeileKörperteilewahrenddes ebsvomProduktfernhalten.Vorder IlationoderWartungdesProdukt salle IvonderStromversorgungsbklemmen.

A VORSICHT

VerletzungsgefahrHeiBeOberflächeproduktwährendesBetriebnsnichtnren.TrennenSievorWartungsarbeitentromversorgungundlassenSiedieflächendesProduktsbühlen.

HINWEIS

• DasAxis-ProduktmussunterBeachtung dergeltendenGesetzeundBestimmungen betriebenwerden.

LagernSiedasAxisProduktiner trockenenundbeluftetenUmgebung.
- DasAxis-ProduktwederStößenoch starkemDruckaussetzen.
- DasProduktnichtaninstabilenMasten, Halterungen,OberflächenoderWänden anbringen.
-VerwendenSiebeiderInstallationdes AxisProduktsausschlieBlichpassende Werkzeuge.EinzugroBerKraftaufwandmit elektrischenWerkzeugenanndasProdukt beschädigen.
-VerwendenSiekeinechemischen,atzenden oderaerosolhaltigen Reinigungsmittel.
- VerwendenSiezumReinigeneinsauberes, mitdestilliertem Wasserangefeuchtetes Tuch.
-VerwendenSienurZubehör,dasden technischenVorgabenIhresProduktssentspricht.DiesesistvAxisoder Drittanibeternerhaltlich.Axisempfieht diemitIhremProduktkompatible StromversorgungvonAxis.
-VerwendenSieausschlieBlichErsatzteiledie vonAxisangebotenoderempfohlenwerden.
VersuchenSienicht,diesesProdukt selbsttätigureparieren.WendenSiesich bezüglichReparaturundWartunganden AxisSupportoderIhrenAxisHändler.
RichtenSiedasKameraobjektivnicht direktaufdieSonneoderanderestarke Lichtquellen,umeineBeschädigungder Kamerazuvermeiden.

Transport

HINWEIS

BeiBedarftransportierenSiedasAxis ProdukttinderOriginalverpackungoder einerentsprechendenVerpackung,sodass Schadenvermiedenwerden.

Batterie

DasAxisProduktistmiteiner3,0-V-BR2032-Lithium-Batterieausgestattet,mitderdieinteNeEchtzeituhr (RTC)versorgtwird.UternormalenBedingungenhat dieBatterieineLebensdauervonmindestensfünf Jahren.

Einenichtausreichendgeladene Batterie
beeinträchtigtden Betriebder Echtzeituhr, diedann
beijedem Systemstartzurückgesetzt wird. Sieerhalten
eineProtokollnachrichtimServerberichtdesProduktus,
wenndieBatteriespannungniedrigist.

A VORSICHT

TauschenSiedieBatterienichtselbstaus. WendenSiesichandenAxisSupport, wenn dieProtokollnachrichteinenBatterietausch anfordert.

Lithium-Knopfzellen(3,0V)enthalten 1,2-Dimethoxyethan;Ethylenglycoldimethylether (EGDME),CAS-Nr.110-71-4.
