用户手册 AVR10 ARCAM

为正常散热，请勿将本设备安装在受限空间 中，例如书柜或类似的结构。

建议保留 0.3 米（12 英寸）的间距。

在清洁之前，请从主电源上拔下本设备。 要清洁设备，只需使用柔软的不脱毛抹布擦拭。请 勿使用化学溶剂进行清洁。 不建议使用家具清洁喷剂或抛光剂，因为这些物质

请勿将本设备安装在靠近热源（例如电热炉、 暖气机、火炉）或其他发热仪器（包括放大器）的

请勿破坏定极插头或接地型插头的安全设计。 定极插头的一个插片宽，一个插片窄。接地型插头 包括两个插片，附加一个接地插片。定极插头的较 宽插片或者接地型插头的叉片就是一种安全设计。 如果提供的插头不适合您的插座，请联系电工来更

防止电源线遭到踩踏或者缠绕，尤其对于插 头、插座或者电器接口位置。

只能结合制造商指定的或者随本设备 一起销售的推车、支座、三脚架、托 架或工作台使用本设备。 若将设备安装于移动推车上使用， 移动推车时请务必小心，以免翻倒

雷电天气或长时间不用时，请拔下设备的电源。

当有维修需要时，请咨询合格的维修人员。 当电器出现任何形式的损坏，例如电源线或插头受 损、液体溅入电器、物件掉入电器、雨水或湿气渗 入电器、电器无法正常工作或者电器已摔坏，则需

警告 — 小心不要让任何物体或者液体通过开孔掉 入（溅入）机箱内部。本设备应远离滴水或溅水。 不得在本设备上放置任何装有液体的物体，例如

注意 — 本维修指示仅适用于合格的维修人员。为 减少触电的危险，请勿针对操作说明书中未述及的 部件执行任何维修，除非您有资格执行此类维修。

本设备只能在气候适宜的条件下于家庭环境中使 用。出现雷雨天气时，请拔下本设备的电源，以防 止雷电或电源浪涌造成损坏。

只能将本设备连接到操作指示所描述的或设备上标

断开设备主电源的主要方法就是拔下电源插头。安 装后的设备必须能够方便地拔下电源。

应适当排布电源线，避免绊脚或缠绕。尤其需要注 意设备上的电源线引出位置。

必须使用 II 类线缆（即无需接地的线缆）将任何音 箱连接到 AVR。不遵守此预防措施可能会导致设备

如果长时间不使用本设备，建议从插座中拔下设备

如果发现设备散发异味或烟雾，请立即关闭电源， 并从墙上插座中拔下电源插头。然后联系您的经销 商，并且不要再次连接设备。 注意：为避免触电的危险，请勿拆下盖板（或者背板）。设备内部没有用户可维修部件。只能由合格的维修人员进行维修。 警告：为避免火灾或触电的危险，请勿将本电器曝露在雨水或湿气环境中。 等边三角形包围的带箭头闪电符号旨在提醒用户，产品机箱内部存在未绝缘的“危险电压”，其能量足以构

等边三角形包围的惊叹号旨在提醒用户，设备随附的文档中提供了重要的操作与维护（维修）说明。 注意：在加拿大和美国，为避免触电，请将插头的较宽插片插入插座的较宽插孔，并将插头完全插入插座。 II 类产品 本设备为 II 类或双重绝缘电气设备。 它在设计上不需要与地面建立安全连 接（美国称为“接地”）。

墙壁CN-3 FCC信息（适用于美国客户）

本产品符合 FCC 规则第 15 部分。此规则要求设 备的工作符合下列两个条件：(1) 本设备不能产 生有害干扰；(2) 本设备不受任何干扰（包括可 能导致工作异常的干扰）的影响。

如果根据本手册中的指示安装本产品，本产品将 符合 FCC 要求。在未经 ARCAM 明确许可的情况 下擅自改装可能会导致丧失 FCC 授予的产品使用

本产品经测试，符合 FCC 规则第 15 部分 B 类数 码设备的限制。规定这些限制是为了合理地防止 在居民区产生有害干扰。 本产品会产生、使用并可能发射无线射频，如果 不按照指示进行安装和使用，可能会给无线电通 信造成有害干扰。但是，我们无法保证本设备在 特定安装项目中不会产生干扰。如果本产品确实 给无线电或电视接收造成有害干扰（可以通过关 闭再打开本产品来确定），则建议用户尝试使用 下列一种或多种措施来解决干扰：

• 将产品连接到电路中的插座内，该插座不是接收

• 咨询有权分销此类产品的本地零售商或者 有经验的无线电/ 电视技术人员，以便获得

• 不得在设备上放置明火源，例如燃烧的蜡烛。

• 请勿在设备上放置任何装有液体的物品，例如花

• 当开关位于 OFF（关）位置时，本设备的主电源

• 应该将设备安装在靠近电源的位置，以便能轻松

• 接入本设备的有线网络天线必须与保护接地隔 离，否则可能会引起着火等危险。

本产品的包装材料可回收和重用。请按照本地回收法规处置所有材料。丢弃本设备时，请遵守本地

切勿直接丢弃或焚烧电池，而要根据有关电池处置的本地法规处置电池。 根据 WEEE 指令，本产品和附件（不包括电池）构成了适用产品。

这些标记指示在整个欧盟范围内，不当将本产品当作 普通的家庭废弃物进行处置。 为防止非受控的废弃物处置方式对环境或人类健康造 成危害以及为了节省物料资源，应该以负责任的态度

要处置您的产品，请利用本地的回收系统，或者与销售本产品的零售商联系。 CNCN-4

...购买 Arcam HDA 接收器。 Arcam 生产优质专业音频产品已有三十多年的历史，新款接收器是屡获殊荣的高保真广泛产品系列中的最新一员。 HDA系列凝聚了英国口碑最好的音频产品制造公司之一 — Arcam的丰富经验，卓越的性能、精湛的设计和完美的 制造将陪伴您渡过多年的影音娱乐之旅。 本手册旨在为您详细介绍该接收器的使用方法。本手册首先提供安装方面的建议，然后介绍产品的用法，最后提 供有关其他高级功能的补充信息。请参考本页显示的目录列表转到您想要了解的章节。 我们希望HDA接收器能够长期为您带来无忧享受。如果您的产品发生任何故障（这种情况很罕见），或者您 只是想要了解有关 Arcam 产品的更多信息，我们的经销商网络将很乐意为您效劳。您也可以通过 Arcam 网站 www.arcam.co.uk 了解更多信息。 HDA 研发团队CN-5 欢迎 CN-4 开始之前…… CN-6 商标权声明 CN-8 后面板连接和控制 CN-9 音频/视频连接 CN-10 连接指导 CN-12 收音机和无线音频连接器 CN-13 其他连接器 CN-14 音箱 CN-15 连接音箱 CN-16 操作 CN-17 扩展的前面板菜单 CN-18 通过 USB 更新固件 CN-18 前面板操作 CN-19 遥控器 CN-20 自定义遥控器 CN-22 基本设置 CN-28 自动音箱设置 CN-29 设置菜单 CN-30 连接到网络 CN-34 解码模式 CN-35

调谐器操作 CN-37 故障排除 CN-38 规格 CN-40 全球联保 CN-42

您的高保真音响设备可能包含接收器并且已由合格的 Arcam 经销商进行安装和设置。在这种情况下，您可以 跳过本手册中有关安装和设置的章节，而是直接转到有关使用设备的章节。请参考“目录”列表转到所需的

要进行DIY安装？ 该接收器是一种功能强大且复杂的 AV设 备。如果您要自行安装设备，建议您在开始安装之前，通篇阅读本手 册。例如，必须正确配置和放置音箱，才能充分发挥接收器的功效并确保系统中所有设备的和谐运行。 CNCN-6

Arcam HDA 接收器 这款接收器是高质量、高性能的家庭影院处理器和功 率放大器，符合 Arcam 的品质设计和制造标准。它们 整合了数码处理功能和高性能音视组件，帮您打造一 个无与伦比的家庭娱乐中心。 该接收器可切换和控制七个模拟音频源和六个数字音 频源以及内部 FM 和 DAB+ 收音机及网络音频源，因此 每款接收器型号均可作为家庭影院和双通道立体声系

鉴于很多讯源设备还能生成视频信号，因此接收器包 含针对 HDMI (7 x HDMI2.0b, HDCP2.2) 视频/音频信号的广 播级切换功能。接收器的控制通过前面板控制按钮、 红外遥控器、IP（以太网）控制或 RS232 端口来实现。 接收器随附的遥控器为多设备“通用”学习型遥控 器，简单易用，设置成功后可控制整套系统。该遥控 器可编程，能够使用它的庞大内部代码库来控制 CD 和 BD（蓝光）播放机、PVR（个人视频录像机）、电视机

视听室内的接收器安装过程非常重要，每个阶段都需 要精心操作。出于此原因，我们提供了非常全面的安 装信息，要实现无可比拟的性能，您必须认真遵照这

接收器的设计初衷就是要达到高性能，实现身临其境 般的音乐和电影视听体验。 HOME THEATRE POWER

将设备放置在平坦结实的表面上，远离日光直 射或热源，并避免接触湿气。

除非提供良好的通风，否则请勿将放大器置于 书柜或陈列柜等封闭空间。(请参见 EN-2)接收器 在正常工作过程中会发热。

请勿将其他任何组件或物体置于放大器之上， 因为这可能会阻挡散热器周围的气流，使放大 器变得过热。（置于放大器之上的设备也会变

确保不会阻挡前面板显示屏上的遥控接收器， 否则，可能会影响遥控器的信号接收。如果遥 控瞄准线失效，可以在后面板连接器上使用遥 控中继器（请参阅第 CN-34页）。

请勿在本设备的之上放置录音机。录音机对主 电源产生的噪声非常敏感，如果录音机与主电 源靠得太近，会录下背景“哼声”。

放大器由安装在导线上的模块化电源插头供电。请检 查随附的插头是否与您的电源规格相符 — 如需新的电 源导线，请联系您的 Arcam 经销商。 如果主电源的电压与电源插头上规定的电压不同，请 立即联系您的 Arcam 经销商。 接收器可在 220–240V（开关位置 230V）与 110–120V （开关位置 115V）两种工作电压之间切换。 注：改变电压范围开关的位置之前，务必关闭接收器

将电源线的 IEC 插头一端推入放大器背面的插座，确保 插入到位。将电源线的另一端插入主电源插座，必要

使用前面板上的电源开关打开接收器。开关开启后， 前面板 LED 指示灯发出白光。

按钮可将接收器切换至待机模式。待 机模式下，前面板 LED 指示灯发出红光（默认设置下） 并且功耗小于 0.5 瓦。 在待机模式下，您有可能会听到放大器内部的电源变 压器放出轻微的残留哼声。这完全是正常现象。但 是，如果长时间不使用设备，我们建议断开设备的电

建议使用针对特定应用设计的优质屏蔽线缆。其他线 缆的电阻特征不同，会降低系统的性能（例如，请勿 使用视频专用线缆来传输音频信号）。尽量使用短线 缆，其长度只要够用即可。 在连接设备时，最好让主电源线尽量远离音频线。否 则，音频信号中可能会出现令人讨厌的噪声。 有关音箱布线的信息，请参阅从 CN-16 页开始的“音箱”

接收器是一种包含微处理器和其他数字电子装置的音 频设备。每个型号都是根据极严格的电磁兼容标准设

本产品属于 A 类产品。在家庭环境中，本产品可能会 造成无线电干扰，在这种情况下，用户需要采取充分

如果接收器对收音机或电视信号接收产生干扰 （可通过关闭和开启接收器来判断），应采取以

改变接收天线的方向，或调整受影响设备的天 线线缆布置以尽可能远离 ARCAM 接收器及其

改变受影响设备相对于 ARCAM 接收器的位置。

如果问题持续存在，请联系您的 Arcam 经销商。 CNCN-8

杜比视界 (Dolby Vision)、杜比全 景声 (Dolby Atmos)、杜比音频 (Dolby Audio) 本产品的制造已获 Dolby Laboratories 的授 权。Dolby、Dolby Vision、Dolby Atmos、 Dolby Audio 以及双 D 标志为 Dolby Laboratories 的注册商标。

DTS:X® 对于 DTS 专利，请参阅http: //patents.dts.com。 本产品的制造已获 DTS Licensing Limited 的 授权。DTS 及其符号以及 DTS 与其符号的 组合、DTS:X 和 DTS:X 徽标是 DTS Inc. 公司 在美国和/或其他国家的注册商标或商标。 © DTS, Inc. 保留所有权利。 DTS Virtual:X™ 对于 DTS 专利，请参阅http: //patents.dts.com。 本产品的制造已获 DTS Licensing Limited 的授权。DTS、标志、DTS 和标志组合、 Virtual:X 及 DTS Virtual:X 徽标均为 DTS Inc 公 司在美国和/或其他国家的注册商标和/或商 标。© DTS, Inc. 保留所有权利。 IMAX® & DTS® 本产品的制造已获 IMAX 公司的授权。 IMAX® 是 IMAX 公司在美国和/或其他国 家的注册商标。对于 DTS 专利，请参阅 http://patents.dts.com。本产品的制造已获 DTS Licensing Limited 的授权。DTS、符号以 及 DTS 与符号的组合是 DTS 公司在美国和/ 或其他国家的注册商标或商标。© DTS, Inc.

Auro-3D® Auro, Auro-3D, Auro-Codec, Auro-Matic 是 Auro Technologies 的注册商标。 AAC/AAC Plus aacPlus 是 Coding Technologies 的商标。更多 信息参见 http://codtech.vhost.noris.net。 HDMI、 HDMI 徽标和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的

Bluetooth® 字标和徽标是 Bluetooth SIG, Inc 的注册商标。HARMAN International Industries, Incorporated 对此商标的使用均已 经过授权。其他商标和商品名称属于其各

Qualcomm 是 Qualcomm Incorporated 在 美国和其他国家的注册商标。aptX 是 Qualcomm Technologies International, Ltd 在 美国和其他国家的注册商标。 Apple、AirPlay 和 AirPlay 徽标、iPod、 iPhone 和 iPad 是 Apple Inc 在美国和其他 国家的注册商标。App Store 是 Apple Inc.

AirPlay 2 可在安装了 iOS 11.4 或更高版本 的 iPhone、iPad 和 iPod Touch，安装了 OS X Mountain Lion 或更高版本的苹果电 脑以及安装了 iTunes 10.2.2 或更高版本的

Google、Google Play、Chromecast 和其他相 关标志是 Google LLC 的商标。Chromecast built-in 可能需要订阅。Google Assistant 服务 需要互联网连接，但在某些国家无法使用而 且无法支持某些语言。某些功能和服务的可 用性和属性依赖设备、服务和网络，而且并 非在所有区域都可以使用。要在您的家中控 制特定设备，需采用兼容智能设备。可能需 要订阅相关服务和应用程序，并且满足附加 的条款、条件和/或收费要求。 vTuner 本产品受 NEMS 和 BridgeCo 的某些知识产权 的保护。若未获得 NEMS 和 BridgeCo 或授权 子公司的许可，禁止独立于本产品使用或

MP3 MPEG Layer-3 音频解码技术已获 Fraunhofer IIS 和 Thomson multimedia 的授权。 QQ音乐 QQ音乐是本音响的内容合作伙伴腾 讯公司的商业标识或版权形象。 FLAC FLAC Decoder 版权所有 © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson。 在满足以下条件的前提下，允许以源代码和 二进制文件的形式，在修改或不修改代码的 情况下再分发及使用该软件：

再分发源代码时，必须保留上述版权声 明、本条件列表和以下免责声明：

以二进制文件的形式再分发时，必须在再 分发版的文档和/或其他材料中复制上述版 权声明、本条件列表和以下免责声明。

在未事先经得明确书面许可的情况下，不 得使用Xiph.org基金会的名称或其贡献者的 名称来推广或促销由该软件派生的产品。 该软件由版权持有者和贡献者“按原样”提 供，本公司声明不对该软件提供任何明示或 暗示的担保，包括但不限于适销性、特殊用 途适用性的暗示性担保。无论在什么情况 下，对于因以任何方式使用该软件而导致的 任何直接、间接、意外、特殊、惩戒性或因 果性的损失（包括但不限于采购替代货品或 服务、功能失效、数据丢失、利润损失或者 业务中断），本基金会或贡献者均不承担责 任，不管责任推断如何、合同或严格责任中 是否有规定、是否有民事侵权（包括疏忽或 其他原因），即使已被告知发生这种损失的

MQA 和 Sound Wave Device 是 MQA 公司的注册商标 © 2016 MQA（Master Quality Authenticated）。 MQA是屡获殊荣的英国技术，可提供原始主录音的声 音。 MQA主文件已完全认证，并且足够小以进行流传

访问mqa.co.uk了解更多信息。 Arcam AVRs 包含MQA技术，使您可以播放MQA音频文 件和流，并提供原始主录音的声音。

MQA或MQA。表示产品正在解码和播放MQA流或文

件，并表示出处以确保声音与源材料的声音相同。 MQA。表示它正在播放MQA Studio文件，该文件已被艺 术家/制作人在工作室中批准，或者已由版权所有者验 证。CN-9

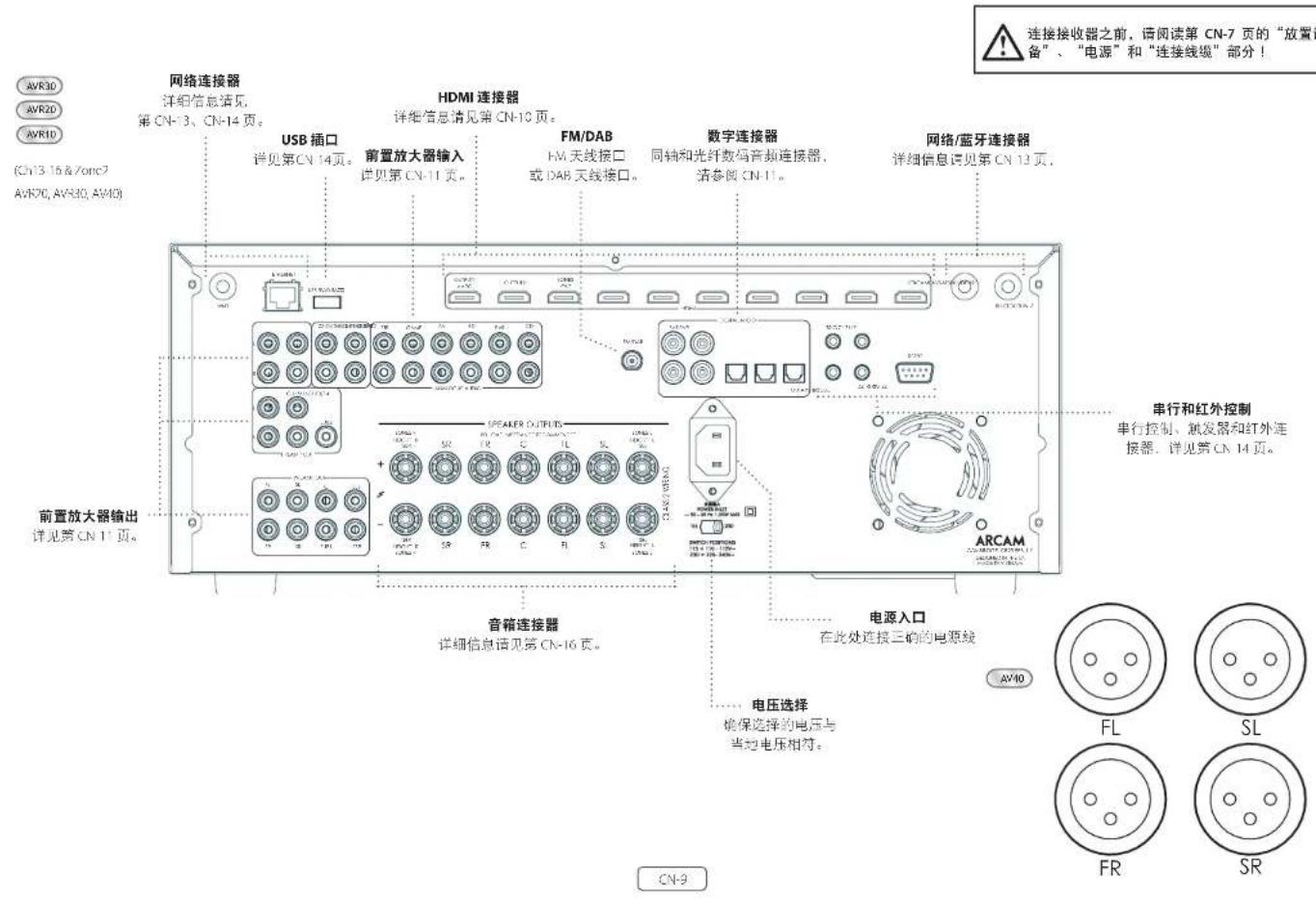

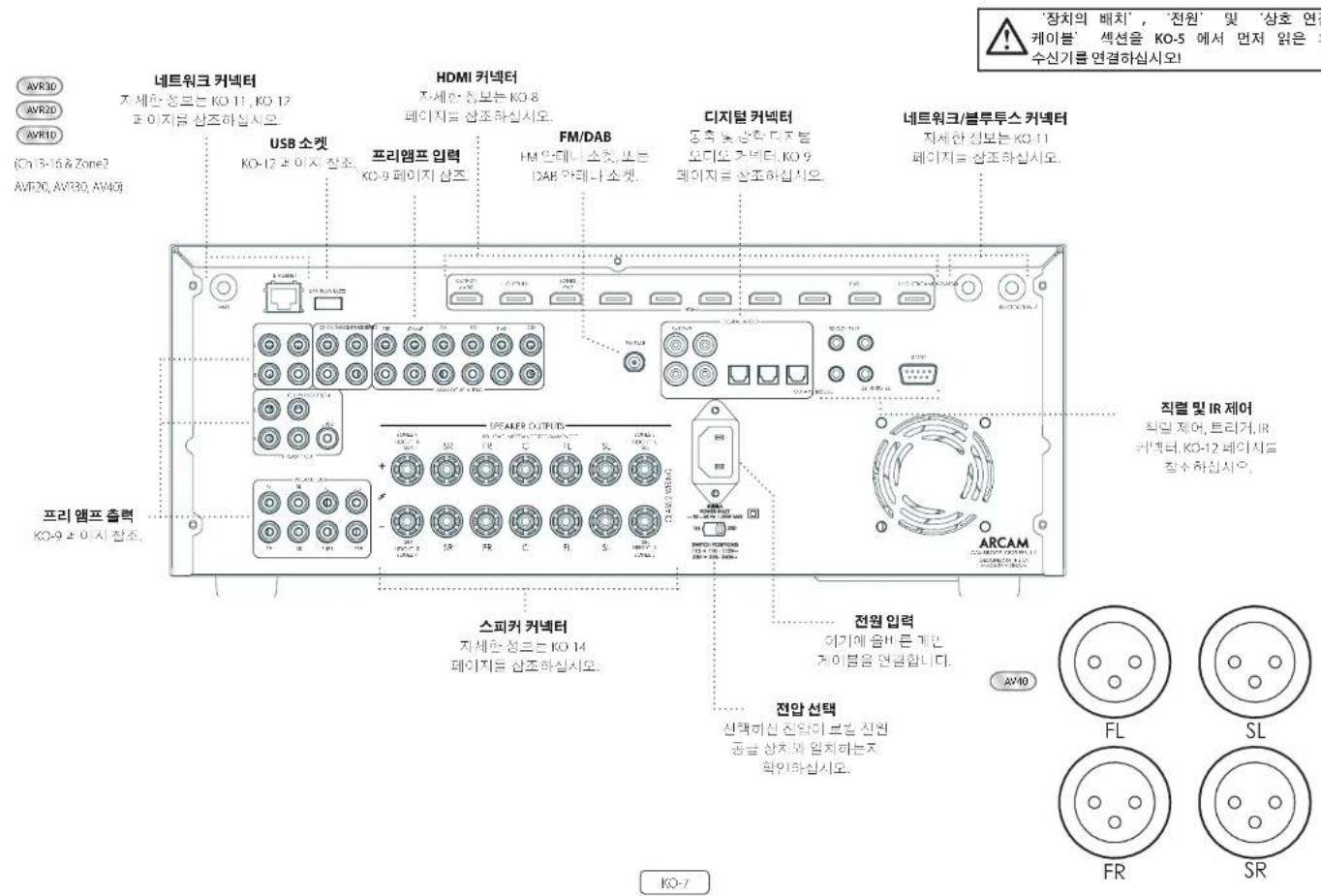

连接接收器之前，请阅读第 CN-7 页的“放置设 备”、“电源”和“连接线缆”部分！ DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2OUTAVSTBCDBDSAT PVR HDMI FM/DAB

串行控制、触发器和红外连 接器，详见第 CN-14 页。

同轴和光纤数码音频连接器， 请参阅 CN-11。

HDMI 连接器 详细信息请见第 CN-10 页。

详见第 CN-11 页。 FM/DAB FM 天线接口 或 DAB 天线接口。 AVR30AVR20

在此处连接正确的电源线 AVR10AV40 DIGITAL AUDIO RS232 BLUETOOTHWI-FI

在将接收器连接到讯源和音箱之前，请通读后面几 页，以了解所有可用的输入和输出连接。“音箱”部 分介绍了如何连接音箱以避免放大器受损，以及如何 排列您的音箱以实现最佳性能。

输入接口的命名直观地反映了要连接的设备（例如“ ” 或“ ”）。所有这些接口都共用同一个输入电路， 因此，您完全可以将不同的设备连接到任何一个输入 接口。例如，如果您有两台蓝光播放机，而AV输入接 口未被使用，那么，您可以将第二台蓝光播放机连接 到该AV输入接口。 在连接视频信源时，必须将它的音频连接到相应的接

视频输入接口中插入了一个卫 星解码器，则必须将音频连接到

请尽量将线缆排布在远离电源线的位置，以减 少电流哼声和其他噪声问题。 注：对于每个输入接口，您必须根据连接类型设置 “视频信源”和“音频源”。（参见第 CN-31 页上的

HDMI 连接器 PVR、UHD、BD、SAT、AV、GAME、STB 将信源设备的 HDMI 视频输出接口连接到对应的 HDMI 输入接口。 输出 (Zone2 – AVR20, AVR30, AV40) 将此输出接口连接到显示设备的 HDMI 视频输入接口。输出1 兼容 HDMI 增强音频回传通道 (eARC)。如果您有支持 本设备的电视机，则可使用接收器的“显示屏”输入端口接收来自电视机内部调谐器（例如 Freeview、Freesat、 DVB-T）的声音。 DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVR HDMI FM/DABCDPVRBDAVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 L

SAT、PVR、BD、CD、STB、AV

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2 OUT OUTPUT1eARCOUTPUT2 Z2 out HDMI 连接器用于将接收器输出连接到位于另一

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 所有前置放大器模拟输出已都经过缓冲，其输出阻抗 较低，采用线路电平，并遵照区域1的音量控制设置。 如果需要，可以使用这些接口来驱动较长线缆或同时

有关连接音箱或其他功率放大器的详细信息，请参阅 CN-9 和 CN-16。 AV40 具有 XLR 输出以及用于连接外部放大器的唱机前

STB、GAME、AV、BD、PVR、CD

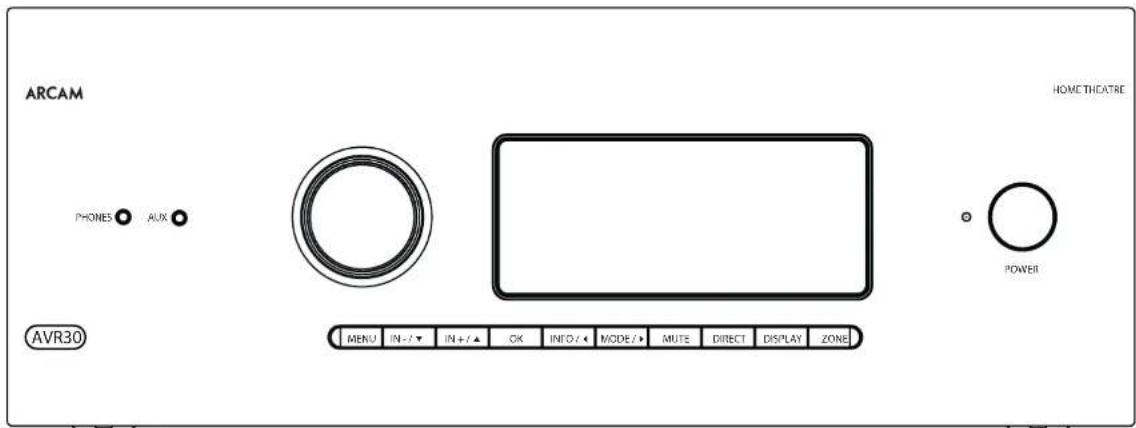

将左右输入接口连接到信源设备的左右输出接口。 前面板AUX输入接口 HOME THEATREPOWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR30 采用一根立体声 3.5mm 导线，可将前面板 AUX

前面板PHONES接口 可以在此接口中插入阻抗范围为 32Ω 至 600Ω，装有 3.5mm 立体声插头的耳机。耳机插口始终有信号，除

插入耳机插头时，音箱输出和模拟前置放大器输出将

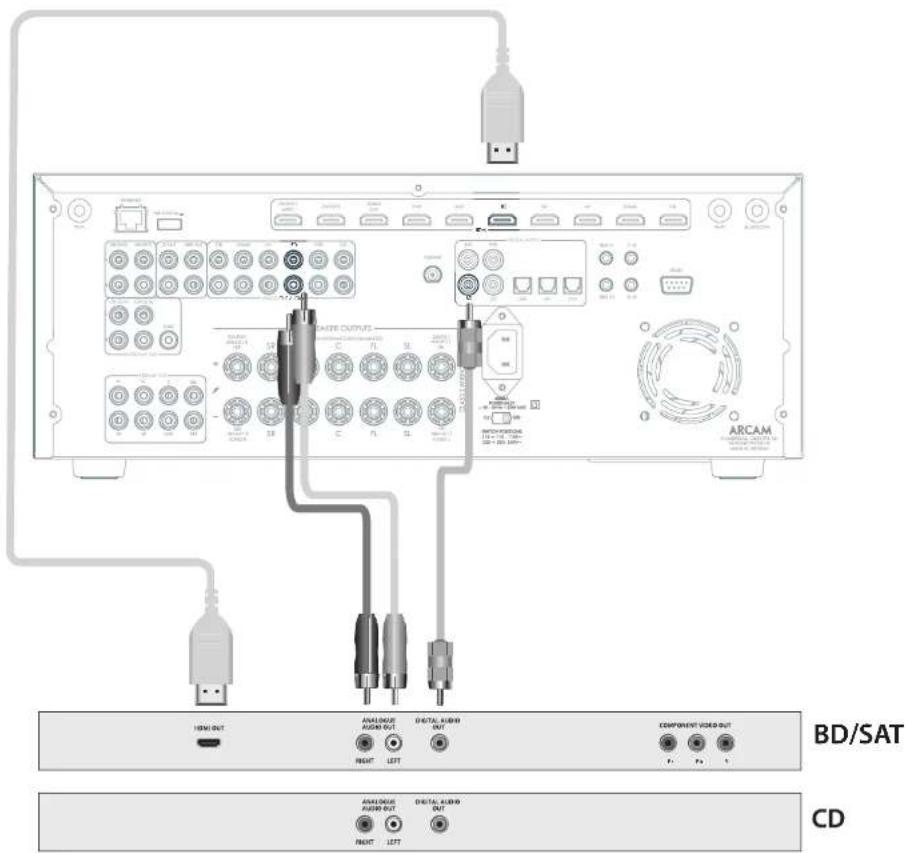

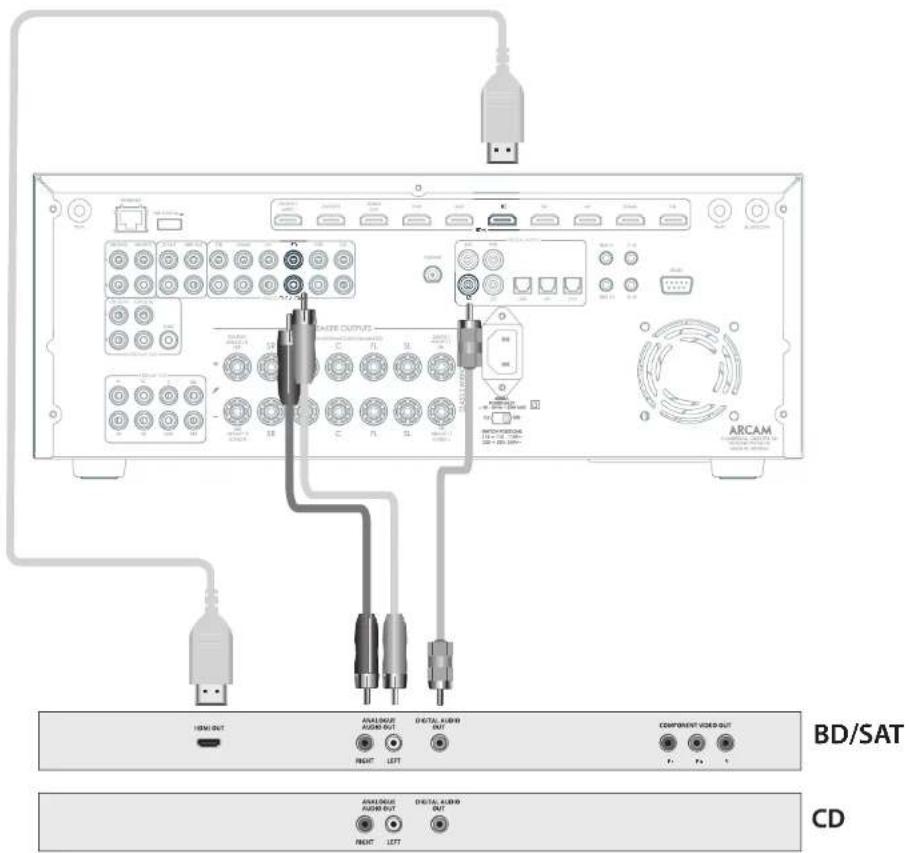

BD（蓝光）/DVD 播放机 下图显示了如何从普通的 BD/DVD 播放机建立音频和视

无论使用 HDMI、数字还是模拟连接，利用接收器上标

依照卫星接收器提供的输出，采用与之相同的顺序来

CD 播放机 使用高质量连接线缆，将数字输出连接到接收器的数字

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 BD/SAT Pr Pb YCN-13 如果您所在区域的 DAB 服务以 L 频段发射，请让您的 经销商建议要使用的最佳天线。 Wi-Fi/蓝牙 DIGITAL AUDIORS232 BLUETOOTHWI-FI

OUTAVSTBCDBD SAT PVRHDMIFM/DABCDPVRBDAVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 如果使用接收器的 Wi-Fi 或蓝牙功能，请连接单个蓝 牙天线和两个 Wi-FI 天线。 DAB/FM 连接器

接收器装有一个 FM 和一个 DAB/DAB+ 接收模块。所需

的天线类型取决于您的听音偏好与当地的条件。 您的接收器具有卓越的收音机接收效果，但前提是要 接收高质量的传输信号。 请尝试使用设备随附的天线。如果您处于信号较强的 区域，则足以保证良好的接收。在信号强度较弱的区 域，可能需要安装屋顶或阁楼天线。 请联系您的当地Arcam经销商或天线安装专业人员，以 针对当地信号接收条件获得相应的建议。 DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCD

在信号较强的区域，使用随附的 DAB/FM“T”形天线

可以产生不错的效果。请将天线安装在墙上尽量高的

在英国，需要垂直定位 T 形天线以进行 DAB 接收，因 为广播信号采用垂直偏振波形式。其他区域的客户请 咨询 Arcam 经销商或同时尝试水平和垂直定位以获得

尝试在房间中的每堵空墙上定位，以确定安装在哪堵 墙上接收效果最好，然后使用平头钉或胶带将天线固 定成“T”形，但请注意，平头钉不得与天线的内部芯

安装天线后，在接收DAB/FM时，请通过以下方法检查 信号强度：按前面板或遥控器上的

在信号较弱的区域，最好使用高增益的外部安装或屋 顶安装天线，以接收最多数目的服务。 在 Band III 发射区域（例如英国），请使用多元 Yagi 天 线并垂直安装天线，因为发射的信号采用垂直偏振波 形式。如果您靠近多个发射源，请使用全向或折合偶

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 该连接器用于带有 RS232 串行端口的控制设备（例如， Crestron 和 AMX 触屏控制器）。

网络是一个很大的话题，本手册只提供最简要的相关 指南。请联系 Arcam 经销商或专业安装人员详细了解 如何将接收器连入您的计算机网络。 DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

如果连接了以太网线缆，接收器会自动尝试连接您的

应该使用 CAT5 线缆，并将它插入后面板上带有 标记的 RJ45 接口。 如果您的网络使用静态IP地址而不是 DHCP，则您需要 提供 IP 地址、网关和 DNS；有关设置网络的信息，请 参阅 第 CN-33页。 USB连接器 如果因无网络连接而无法使用“Over The Air”（无线） 更新功能，还可通过设备后部的 USB 接口来更新接

只要将接收器打开并启用相关区域，触发器连接器

触发器信号用于打开和关闭兼容的家庭娱乐设备，例 如，可以设置一个触发器，从而在打开接收器时打开

接收器上有两个触发器输出接口，各自可输出 12V、 70mA 开关信号。该接口用于插入单声道 3.5mm 插头： 尖端部分为触发器输出，筒管部分为接地。 TRIG Z1 用于遥控开启和关闭区域 1 的功率放大器或信源设备。 开启 = 12V，关闭 = 0V。

用于遥控开启和关闭区域 2 的功率放大器或信源设备。 开启 = 12V，关闭 = 0V。 红外 (IR) 连接器

当接收器前面板的红外接收器被完全或部分遮挡，或 需要使用区域 2 中的遥控器时，可利用红外输入接口

）连接外部红外接收器。 接收器上有两个红外输入接口，各自可连接立体声或 单声道 3.5mm 插头。尖端部分为调制信号，筒管部分

Z1 IR 该输入接口用于在接收器前面板被阻挡时连接附近的

该输入接口用于连接区域 2 中的红外接收器，以便从第

红外接收器和发射器附件与系统的供应商为 Xantech。 有关详细信息，请访问 www.xantech.com 或咨询您的 Arcam 经销商。 注：接收器上的红外输入接口仅支持经过调制的信 号。如果外部红外接收器会解调红外信号，则此接 口不起作用。另外，本设备不为红外插孔中的外部 接收器提供电源，因此，您需要添置外部电源。 注：带有“Z2”标记的接口与多房间安装方案中 使用的连接相关。有关这些连接器的详细信息，请 参阅 CN-11。CN-15

AVR10/AVR20/AVR30/AV40 最多可连接 16 个音箱。AV40

需要为所有通道额外配备功率放大器。AVR10/AVR20/ AVR30 配有 7 条功率放大通道。5 条功率放大通道对应 于左前、中间、右前、左环绕声和右环绕声位置的音 箱。剩余的 2 条功率放大通道可分配至：

区域 2 左侧和右侧 (AVR20, AVR30, AV40) 左前高位、右前高位、左后高位、右后高位以及另外 5 个音箱可通过附加功率放大器连接，详见第 CN-16 页

增加了正确安装和配置的高位通道后，家庭 Dolby Atmos、DTS:X 或 Auro 3D 能为您的家庭影院带来最佳的 电影音效体验，营造出环绕于耳际的流动般强大音频

音箱的配置与布置非常关键。所有音箱（低音炮除 外）应该围绕正常的观看/听音位置排布。低音炮应定 位在从所有听音位置都能获得同等频率响应的位置。 不适当的排布会导致某些区域出现低音轰响。一般来 说，找到低音炮的适当排布位置的唯一途径就是试 验。开始试验的理想位置是靠近墙壁，但距离墙角至 少有 1 米距离的位置。您也可以查阅低音炮的手册，以

要连接音箱，需拧下接收器背面的对应端子，将音箱 连接线插入每个接线柱上的插孔，然后将端子复位并 拧紧。确保音箱的红色（正极/

WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 这些连接线不能有任何松散的芯线接触到其他线缆或 产品外壳，这一点非常重要。如未能做到这点，有可 能导致接收器短路并损坏。 连接音箱时应确保关闭设备的开关。不要将音箱端子 拧得过紧，也不要使用扳手、钳子等工具，因为这样 做可能会损坏端子，而这种损坏不在产品的保修范围

应使用高质量、高纯度、低阻抗的铜线将音箱连接到 放大器。避免使用廉价的音箱线缆 — 这是一种错误的 省钱方式，因为它们会极大地降低声音质量。 用于连接音箱的线缆越短越好，只要够用即可。连接 到音箱端子上的接头必须用手拧紧，可以使用裸线或

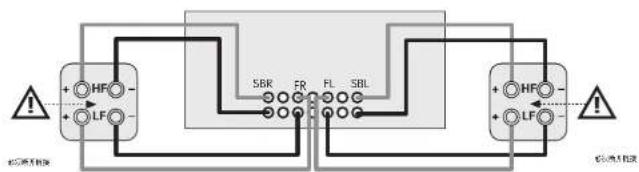

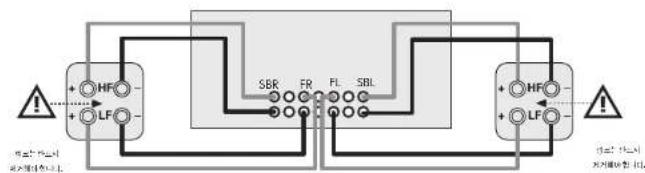

双路放大左前和右前音箱 双路放大是指为每个音箱使用两个放大器通道。与传统的单线放大相比，双路放大可提供更好的声音质量。如果您 没有后环绕声音箱（例如，您使用的是 5.1 环绕声系统而不是 7.1 系统），那么，可以使用备用的后环绕声音箱输出 来双路放大左前和右前音箱，但前提是您的音箱支持双路放大。也可以使用备用通道来为另一房间（区域 2）中的

支持双路放大的每个音箱具有两组+/-端子，通常使用金属条将它们链接在一起。在进行双路放大时，必须拆除这 些金属条；否则会导致放大器损坏，而这种损坏不在保修范围内。 要双路放大左前和右前音箱，请从音箱端子上拆除金属条。将低音音箱或 LF 端子连接到接收器上的 FL 和 FR 端

子。将高音音箱或 HF 端子连接到接收器上的 SBL 和 SBR 端子。最后，导航到设置菜单“音箱类型”，并将“声道

6+7 用于”菜单选项设置为“双功放 左+右”；请参阅 第 CN-32页。

输出接口。请参阅低音炮的手册，以了解特定低音 炮的正确设置与连接步骤。

可以使用外部功率放大器（例如 Arcam PA720）补充或 替代接收器的内部功率放大器。将 接口连 接到功率放大器上的输入接口： DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

将这些接口连接到功率放大器的中央前端通道。 SUB 低音炮输出接口。将此接口连接到有源低音炮（如果

SR、SL 右环绕声和左环绕声输出接口。将这些接口连接到 功率放大器的右环绕声和左环绕声输入接口。 SBR、SBL 右后环绕声和左后环绕声输出。将这些接口连接到功 率放大器的右后环绕声和左后环绕声输入接口。 高位 1（前高位），高位 2（后高位） 前高位和后高位。将它们连接到高位通道功率放大器

所有前置放大器模拟输出已都经过缓冲，其输出阻抗 较低，采用线路电平。如果需要，可以使用这些接口 来驱动较长线缆或同时驱动多个输入。CN-17

要显示信息，建议尽量使用显示设备上的 OSD（屏显）

按前面板电源按钮。电源 LED 指示灯发出白光。完成初 始化后，显示屏将显示音量设置和选定输入的名称。 请等待接收器完成初始化后再进行操作。在关闭设备 后，如果要重新打开，建议最少等待 10 秒。

待机模式。在待机模式下，显示屏将会黑屏， LED 将亮红色。 如果长时间不使用设备，我们建议断开设备的电源连

按钮、前面板上的任意键（电源按 钮除外）或旋转音量旋钮。

接收器在大约四秒钟后即可使用。 显示窗口将显示当前选择的信源，以及上次选择的信 息查看设置（可以使用 按钮更改此信息行）。 区域 1 的当前音量设置显示在前面板上。每当调整区域 2的音量设置时，此设置会显示片刻时间。 前面板显示屏还可用于进行设备设置；按前面板或遥 控器上的 键后即可设置。

该信息显示在前面板显示屏上；或者（如果适用）在 遥控器上按相应的信源按钮。可以使用以下讯源： STB 机顶盒输入 GAME 游戏控制台输入 AV 音视输入 SAT 卫星输入 BD 蓝光光盘/DVD 播放机输入 UHD UHD 播放机输入 PVR 个人视频录像机输入 CD CD 播放机输入 FM 内部调谐器输入 DAB 内部调谐器输入（该讯源因市场而 定，您的接收器可能未配备） NET 以太网输入

USB 外部 USB 固态设备（例如 U盘）输入

AUX 辅助（前面板）输入 DISPLAY 来自兼容显示器的音频回传通道 (eARC)。请在装有内部电视调谐器的 兼容电视机上使用此信源。 大多数音频输入都支持模拟和数码连接。您必须通过 “输入配置”菜单中的“音频源”选项指定每个输入使 用的连接类型，请参阅 第 CN-31页。注意，设置有误会导 致无声音 — 带 HDMI 的输入接口的默认设置为 HDMI 音 频。如果您不使用 HDMI 音频，则必须更改此设置。对 于没有 HDMI 的输入接口，默认设置为数字音频。 处理模式和立体声直入功能将保存在内存中，在使用 每个输入时将调用相应的功能。

要单纯收听模拟立体声输入，请按 按钮。立体声 直入模式会自动绕过所有处理和环绕声功能。在直入 模式下，数字处理被关闭以提高音质并将接收器数字

注意：选择立体声直入模式后，不再执行低音管理， 即不会将低音信号输入低音炮。

必须知道，音量级别指示器并不能精确指示提供给音箱 的功率。接收器经常早在音量控制达到最大档位之前就 提供全部输出功率，尤其是在聆听重度录制音乐时。相 比之下，某些电影音轨可能会显得很安静，因为许多制 片人都希望将最大功率保留给特效帧序使用。

要在接收器上使用耳机，需将耳机插入前面板中间的

将耳机插入前面板上的 接口后，区域 1 的输出 将会静音，音频将混缩为双声道 (2.0)。之所以需要进行 双声道混缩，是因为可以通过耳机收听中央声道和环

按住前面板上的 键四秒以上会显示扩展菜单，您 可以在此菜单中执行以下操作：

此选项可用于将接收器的所有设置恢复成出厂时的默

此选项可让您将所有设置还原到使用“存储安全备份” 功能保存的状态。如果意外地更改了设置，此选项将十

此选项可用于将所有接收器设置保存到安全存储区 域。可以使用上面的“还原”选项检索设置。 恢复USB备份 此选项可用于从之前保存在 U 盘上的文件还原所有

存储USB备份 此选项可用于将所有设置保存到 U 盘。

设置您所在地区 - 欧洲、（其他）美国或加拿大。

接收器所响应的默认 RC5 系统代码为 16。如果需要 （例如，系统中的另一台设备也使用了此 RC5 系统代 码），您可以将它更改为 19。也可对随附的遥控器进 行编程以使用 RC5 系统代码 19，详见第 CN-22 页。

“自动”启用省电的自动待机功能，如果 20 分钟没有 信号或用户未输入，则设备进入待机模式；“手动” 则完全让用户来控制设备何时进入待机模式。

该选项可用于调节功率放大器的保护灵敏性 （非 AV40）。对此设置应加以注意，因为已将其有意 配置成最大保护，仅使用“复杂负载”音箱时才应调

使用显示HDMI 如果设为“否”，接收器将会忽略显示器的 EDID，并 通过接收器发送所有来自讯源的分辨率。

根据所使用的是 16:9 还是 21:9 的显示器来调整 OSD

通过 USB 更新固件 可通过包含固件更新文件的 U 盘来更新接收器的固件。 可以从 Arcam 网站 (www.arcam.co.uk) 下载最新的固件 文件与升级说明。CN-19

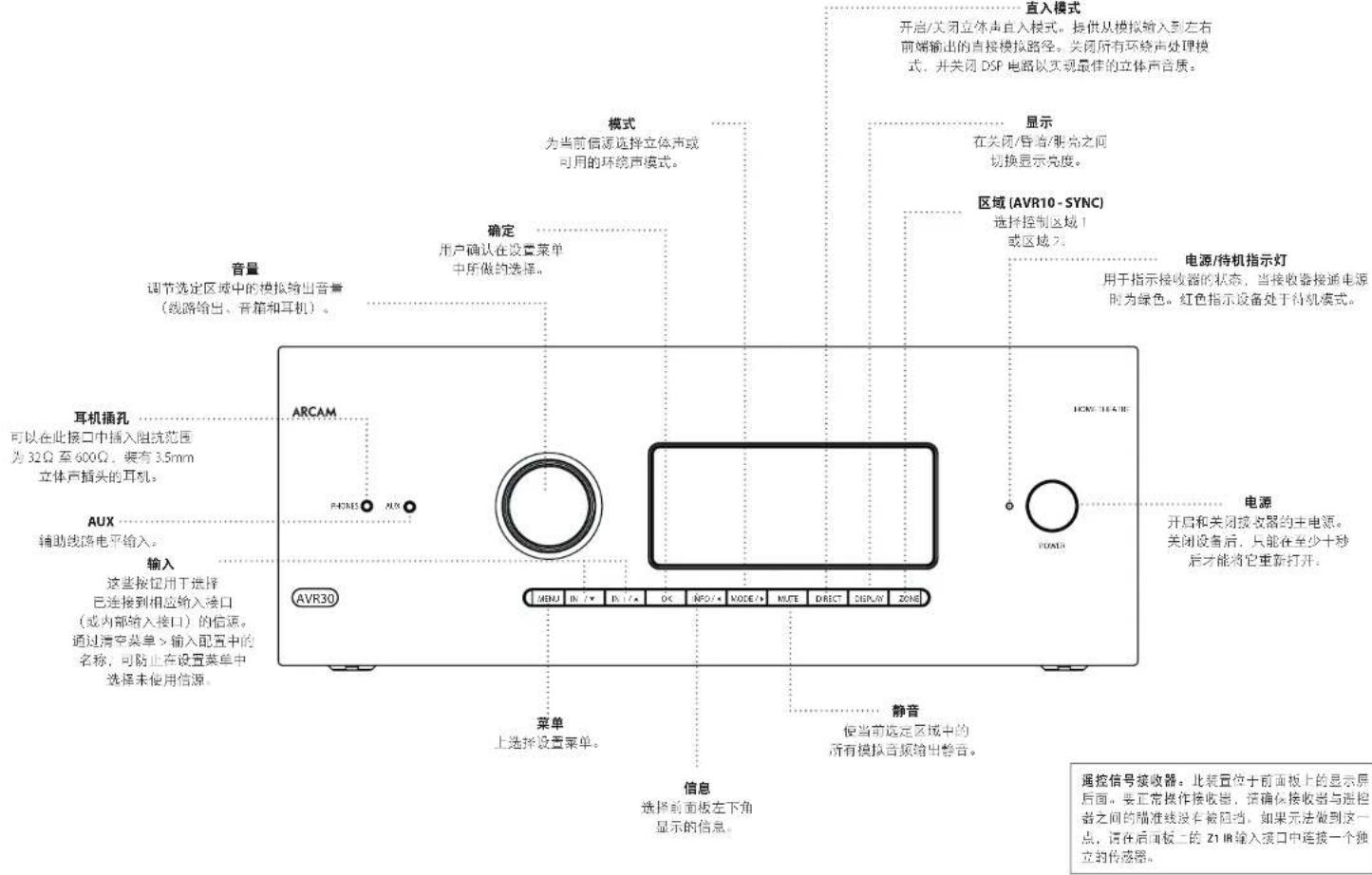

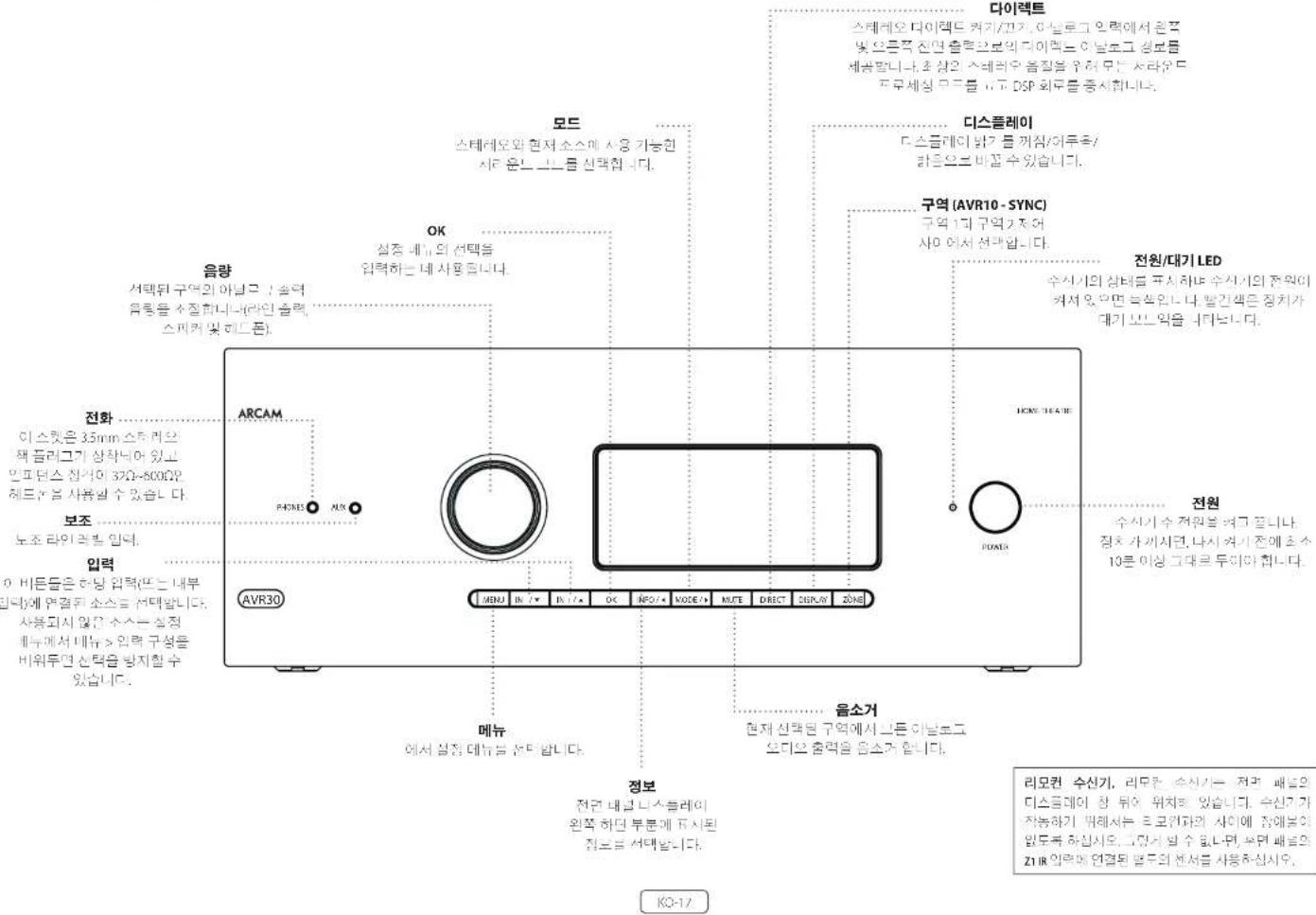

开启和关闭接收器的主电源。 关闭设备后，只能在至少十秒

可以在此接口中插入阻抗范围 为 32Ω 至 600Ω，装有 3.5mm

用于指示接收器的状态，当接收器接通电源 时为绿色。红色指示设备处于待机模式。

开启/关闭立体声直入模式。提供从模拟输入到左右 前端输出的直接模拟路径。关闭所有环绕声处理模 式，并关闭 DSP 电路以实现最佳的立体声音质。 HOME THEATREPOWER

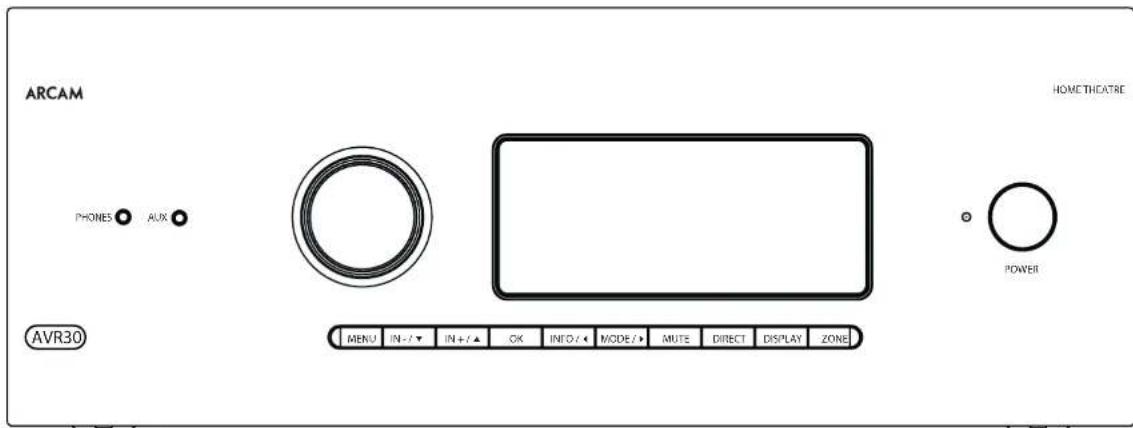

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR30 遥控信号接收器。此装置位于前面板上的显示屏 后面。要正常操作接收器，请确保接收器与遥控 器之间的瞄准线没有被阻挡。如果无法做到这一

调节选定区域中的模拟输出音量 （线路输出、音箱和耳机）。

（或内部输入接口）的信源。 通过清空菜单 > 输入配置中的 名称，可防止在设置菜单中

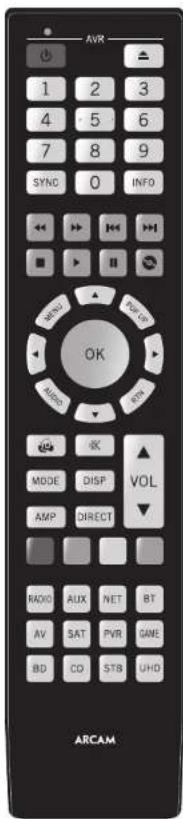

接收器配有功能强大的“通用型”背光遥控器，最多 能控制八台设备。遥控器经过预先配置，适用于接收 器以及 Arcam 的很多其他产品（FM/DAB 调谐器、CD 播

由于包含丰富的内置代码库，它还可用于数千种第三 方音视组件 — 电视机、卫星接收器、机顶盒、个人视 频录像机 (PVR)、CD 播放机等。请参见本手册最后面的

它还是一款“学习型”遥控器，也就是说，您基本上 可以向它传授旧式单一设备遥控器具有的任何功能。

确保遥控器与接收器上的遥控传感器之间无遮 挡物。遥控范围大约为7米。（如果遥控传感器 被阻挡，可以使用后面板上的 Z1 IR 遥控输入插 孔。有关其他信息，请咨询您的经销商。）

如果强烈阳光或日光灯照在接收器的遥控传感 器上，遥控操作可能变得不可靠。

1. 打开遥控器背面的电池室。为此，需按照电

2. 根据电池舱中的指示插入两颗“AAA”电池。

3. 重新安装电池舱盖。为此，需将电池舱盖上

的插栓插入电池舱窄侧的对应孔洞。现在， 向下按电池舱盖另一端（卡扣端），使电池 舱盖与遥控器主体平齐，使卡扣扣紧并发出

不当地使用电池可能会导致漏液和爆炸等危险。

不要混用类型不同的电池——尽管它们看上去 类似，但不同的电池可能具有不同的电压。

确保根据电池舱中指示的方向安装每颗电池的 正（+）极和负（-）极。

如果有一个月或更长时间不使用遥控器，请取

请根据您所在国家/地区适用的政府或当地法规

每当按下一个按键时，背光将会点亮八秒。这方便您 在光照不足的条件下使用遥控器。 LED 闪烁 短暂的闪烁表示按键操作有效。 多次短暂闪烁传达了特定的信息（例如，正在检测设 备代码）或者表示编程序列已开始或成功完成。

超时 — 30 秒后，遥控器将退出编程状态，并返回正常

粘滞键超时 — 持续按住任意键 30 秒后，遥控器将停止 发送红外传输命令以节省电池电量。在松开所有键之 前，遥控器将保持关闭状态。 未分配的键 — 在特定的设备模式下，遥控器将忽略任 何未分配的按键操作，并且不发射红外命令。

如果电池电量不足，每当按下某个按钮时，背光就会

如果出现此情况，请尽早装入两颗全新的 AAA 碱性 电池。CN-21

遥控器能控制接收器以及多种其他设备，因此很多按 钮都有不止一种功能，具体取决于遥控器上所选的

Device Mode （设备模式）键（如下所示）可选择接收 器上的信源。如果短按其中一个键，将发射一条命令 来更改设备上的信源。另外，遥控器的功能也会发生 变化，以操作选定的信源设备；就像您手上持有许多

蓝光或 DVD 播放机 CD 播放机输入

UHD UHD 播放机输入 选择每种设备模式会相应地改变许多遥控器按键控制 信源设备的方式。例如：在

遥控器会记住上一次选择的设备模式，因此，在按每 个命令键之前（例如，如果您只是想要播放或跳过 CD 上的曲目），您不必要再次按设备模式键。

导航键控制设置菜单或屏显菜单中的光标。它 们还可以取代系统中其他家庭娱乐设备随附的 原配遥控器的导航功能。按

默认情况下，无论遥控器当前设为哪种设备模式，遥 控器的音量控制和静音按钮始终控制接收器的音量。 这称为音量“换位控制”。 例如，如果您正在收听 CD，并想要使用处于

式的遥控器来控制 CD 播放机。您可直接使用遥控器上 的音量控制按钮调整接收器音量，无需事先按 将

AMP 设备模式。音量按钮可将遥控器上的

如果需要，可针对任一设备模式单独禁用音量“换位

遥控器提供代码学习功能，允许您将原配遥控器上的 最多 16 项功能复制到遥控器键盘。有关此功能和其他 自定义功能的详细信息，请参见 第 CN-22 页上的 "自定

遥控器符合 FCC 规则的第 15 部分 本设备经测试，符合 FCC 规则第 15 部分 B 类数码设备 的限制。规定这些限制是为了合理地防止在居民区产 生有害干扰。本设备会产生、使用并可能发射无线射 频，如果不按照说明书进行安装和使用，可能会给无 线电通信造成有害干扰。但是，我们无法保证本设备 在特定安装项目中不会产生干扰。如果本设备确实给 无线电或电视接收造成有害干扰（可以通过关闭再打 开本设备进行检测），则建议用户尝试使用下列一种 或多种措施来解决干扰： 重新摆正或重新定位接收天线。 增大本设备与接收器之间的分隔距离。 将设备连接到电路中的插座内，该插座不是接收器所

请咨询经销商或富有经验的无线电/电视技术人员以获

随产品提供的遥控器附带了完整的预设代码库。针 对设备配置遥控器后，您可能会发现原配遥控器上 的一项或多项功能在遥控器键盘上没有对应的按 钮。为方便起见，遥控器提供代码学习功能，允许 您将原配遥控器上的最多 16 项功能复制到遥控器

遥控器未曝露在日光直射或高强度荧光灯之下。

学习功能与特定的模式有关。最多可以向一个 键分配八个不同的功能 — 为每种模式分配一个

直接代码设置（方法 1） 第一种方法是针对您要控制的设备在遥控器中设定 3 位数代码 — 参见“设备代码表”。记下推荐的 一个或多个代码 — 最常用的代码列在最前面。现

针对您要设置的产品，同时按下对应的设备键和 键。按住这两个按钮三秒，直到 LED 保持亮起

现在您已进入设置模式，可以松开这两个按钮。

如果输入的 3 位数代码对于该设备无效，设备将会 关闭。如果设备未关闭，请输入列表中的下一个代

3. 找到正确的代码后，再次按设备键。LED 将闪烁三

，以确认成功存储该代码。 库搜索设置（方法 2） 您可以使用库搜索功能来全面扫描遥控器内存中包 含的所有代码。与上一种方法相比，此方法所需的 时间要长得多，因此，仅在以下情况时才使用此

尝试输入针对您的品牌列出的所有代码后，设备仍

针对您要设置的产品，同时按下对应的设备键和 键。按住这两个按钮三秒，直到 LED 保持亮起

2. 将遥控器指向您要控制的产品，然后按导航控制

钮，就会递增（或递减）一个代码编号，同时发出

3. 以大约一秒钟的间隔持续按向上或向下按钮，直到

设备关闭。（切勿交替按向上和向下按钮 — 只能

4. 要存储正确的代码，再次按设备键。LED 将闪烁三

，以确认成功存储该代码。 学习设置（方法 3） 第三种方法是将设备原配遥控器中的功能“传授” 给 Arcam 遥控器。两个遥控器距离约 10cm 相对

针对您要设置的产品，同时按下对应的设备键和 键。按住这两个按钮三秒，直到 LED 保持亮起状

2. 在您要向其分配命令的 Arcam 遥控器上按所需的按

3. 在另一个遥控器上按住相应的键不放，直到 LED 闪

。这表示 Arcam 遥控器已经从另一个

4. 在遥控器上按下一个按钮并重复步骤 2 至 3，以继

5. 在学习了所有选定命令后，同时按住设备键（用于

进入学习模式）和数字键 ，以存储学习的命令。

如果 Arcam 遥控器 LED 闪烁五次

则表示学习过程出错。在此情况下，请从头开

在启动代码学习会话后，需要在大约十秒内完成每 个步骤。如果花费的时间更长或者出现超时，则您

学习功能与特定的模式有关 — 您可以将每个模式 的一项功能复制到某个键。

要替换某个学习到的功能，只需向同一按键分配新

如果代码学习失败，请尝试改变两个遥控器之间的 距离；确保环境光线不会太强。

要删除某个设备的所有已学习到的数据，请执行以

针对您要设置的产品，同时按下对应的设备键和 键。按住这两个按钮三秒，直到 LED 保持亮起

2. 同时按住您要清除其数据的产品对应的设备键与

后持续 30 秒未按任何按 键，则遥控器退出清除模式且不删除学习到的数据。

4. 如果在 LED 闪烁两次后 30 秒内再按一次设备键和

，则可完成清除模式并删除设备上的所 有已学习数据。然后，LED 将闪烁三次

在后续页面中，遥控器电源 LED“闪烁”一次以

指示。CN-23 锁定/解锁特定的设备模式 当您首次拆开遥控器的包装并装入电池时，它能自 动控制特定的 Arcam 组件（例如蓝光播放机、放大 器、调谐器和 CD 播放机）。在出厂之前，我们已 将特定的 Arcam 设备代码设定到了相关的设备模式 键，然后锁定了设备模式，使您不会意外地重新设

如果您要覆盖这些锁定的默认设置（例如，您想要 控制第三方蓝光播放机），您首先需要解锁蓝光模 式，然后使用上一页介绍的学习方法之一设置遥

设备模式 默认状态 默认代码 AMP 已锁定 001（Arcam 代码 16）

未锁定 108（Philips 电视） UHD

STB 未锁定 030（Bush/Goodmans/ Grundig，来自 SAT 数据库） SAT 未锁定 128（Sky+ Digital，来自 SAT

PVR 未锁定 018（Humax PVR，来自 SAT

已锁定 001 (Arcam) 备选代码适用于多房间解决方案，或者在现有代码 不符合其他制造商的产品时使用。

（系统代码 19）：002 请注意，您必须在需要控制的产品以及遥控器上更

要删除某个设备某个键的已学习到的数据，请执行

针对您要设置的产品，同时按下对应的设备键和 键。按住这两个按钮三秒，直到 LED 保持亮起状

2. 按住您要删除其数据的键三秒。LED 将闪烁两次

。如果接下来未进一步按键，遥控器将退出 清除模式，且不删除学习到的数据。

3. 如果 30 秒内未按任何其他键，则 LED 闪烁两次

4. 如果 LED 闪烁两次之后的 30 秒内再次同时按设

备键和 键，则会删除该设备的所有已学习到的 数据，并退出清除模式。然后，LED 将闪烁三次

针对您要设置的产品，同时按下对应的设备键和 键。按住这两个键三秒，直到 LED 闪烁。

=3 等）。每指示一个数字会 有延迟。（请注意，“0 ”以十次闪烁表示:

是可能锁定或解锁的设备键。 “锁定”和“解锁”是切换开关（动作顺序为“锁 定”到“解锁”再到“锁定”，依此类推）。

电源 LED 将保持点亮，表示已进入锁定/解锁设置

3. 如果在 30 秒内未进一步按键，LED 将会熄灭，遥控

4. 如需切换设备的状态，然后验证设备状态，需依次

如果您已经锁定设备，LED 灯闪烁三次：

5. 如果在 30 秒内按下有效的设备键，LED 会闪烁三

默认情况下，音量键和静音键用于控制放大器的

您可以配置这些按钮，使其向其他设备发送音量命 令。在以下示例中，将向链接的 AV 设备（例如电

按 + 三秒钟，直至 LED 灯点亮并保持常亮。

现在，音量和静音键将会向电视机发送音量命令。 要再次将音量按钮设置为控制放大器，请重复上述 步骤，但在执行步骤3时不要按 。

循环选择 HDMI 输出 1、2、1&2。 CD +

您可以将遥控器重置为最初的出厂默认设置。 同时按住 （主页）和 键大约五秒，直到电 源 LED 闪烁五次

您在遥控器中输入的所有编程和设置代码将被清 除，遥控器将恢复为最初的出厂默认设置。

本手册最后一部分中的表格列出了针对不同制造商 设备的 3 位数字代码。 设置遥控器时，请使用这些代码以便控制您的设 备，详见：直接代码设置：（方法 1）（请使用这

如果列出了多个代码，请尝试第一个代码。如果您 对结果不满意，请继续尝试针对该供应商的其他代 码，以获得符合功能需要的最合适代码。 如果您的设备的制造商未列出，可以尝试执行库搜 索设置：方法2（参见上一页）。您可以通过此方 法全面扫描遥控器内存中包含的所有代码。 CNCN-24 AMP 设备模式 设备模式按钮用于配置遥控器，以便控制接收器。 按下此按钮不会影响接收器上当前选择的输入。 遥控器的功能根据内部信源的变化而变化，下表对

按一次 – 在当前区域（接收命令的区域） 内，使接收器电源在待机与开启之间切换。 长按 — 强制所有区域进入待机模式，不管 接收命令的是哪个区域。

数字键可用于直接输入数值 SYNC 同步。视频处理可能会造成视频信号延 迟，从而导致音频和视频定时不匹配。此 时，您会发现，语音与视频中的嘴唇动作 并不同步。要补偿这种时差，您可以调整 唇音同步延迟。按 按钮并使用

时，前面板显示屏左下部分所显示的信息。 调出 DTS:X 对话控制调整功能。 MENU 在屏显画面上显示设备的设置菜单。 POP UP

AUDIO 开启/关闭 Dirac Live 均衡器。 RTN 显示一个临时性的低音炮微调控件。使用

炮微调菜单。这只是暂时的调整，关闭设备 或者将它置于待机模式时，低音炮微调音量 将重置为“音箱音量”菜单中设置的值。 切换AVR的静音功能。 VOL

MODE 切换可用的环绕声和混缩模式。 DISP 切换前端面板显示屏的亮度选项 AMP

DIRECT 开启/关闭立体声直入模式。提供从模拟输 入到左右前端输出的直接模拟路径。关闭 所有环绕声处理模式，并关闭 DSP 电路以 实现最佳的立体声音质。 浏览屏幕上的文件和菜单。

可以选择屏幕上突出显示的文件或进 入突出显示的菜单 — 相当于按下某些遥控 器上的“进入”或“选择”。

CD 输入。 STB STB 输入。 UHD UHD 输入。

AMP 设备模式下使用网络客户端时，可以使用以下

RED 使用网络客户端时，将当前显示的收音机 电台添加到收藏夹列表。 GREEN 使用网络客户端时，从收藏夹列表中删除 当前显示的收音机电台。 导航回到网络客户端菜单的顶层， 即“主页”。CN-25 BD/DVD 设备模式 使用 设备模式按钮可将遥控器配置为控制 Arcam 蓝 光 (BD) 和 DVD 播放机的功能，不过以后可以更改这种 控制。按下此按钮还可以选择

在播放 CD 时，搜索并播放与按键对应的

DISP 切换前面板显示屏的亮度选项。 MODE 切换重复选项（曲目、光盘等）。

开始录制（在提供此功能的产品上）。 MENU

POP UP 激活 BD/DVD 播放机菜单（如果可用）。 AV 设备模式 使用 设备模式按钮可将遥控器配置为控制电视机或 其他显示设备的功能。只有在配置了此设备模式后， 此模式才对设备起作用。按下此按钮还可以选择 作

将电源切换为待机或打开。（某些电视机 要求使用数字键开机）。 与原配遥控器上的数字键功能相同 — 通常

DISP 显示INFO或 OSD（屏显）功能（如果

MODE AV；此功能只能在电视机上使用。

INFO 显示画面信息；此功能只能在电视机上使

可确认选择（相当于某些遥控器上的 “进入”或“选择”）。 导航回到菜单的顶层（“主页”）。 AMP 将遥控器重置为 AMP 模式。 RED

UHD UHD 设备模式 使用 设备模式按钮可选择 作为信源。

UHD 页允许从专用 UHD 遥控器学习代码 – 详见第 CN-22 页

上的 "自定义遥控器" 浏览设置菜单与 BD/DVD 节目选择菜单。

可以选择屏幕上突出显示的文件或进 入突出显示的菜单 — 相当于按下某些遥控 器上的“进入”或“选择”。

更改画面分辨率（对于 BD 播放 机，只能在主页屏幕上操作）。 导航回到菜单的顶层（“主页”）。 AUDIO 更改音频解码格式（Dolby Digital、 DTS 等）。 AMP

按钮对应于 BD。 CNCN-26 STB 设备模式 使用 设备模式按钮可选择 作为信源。 如果已针对机顶盒解码器或类似的设备配置了遥控 器，则以后可以使用遥控器来控制该设备。

与原配遥控器上的数字键功能相同 — 通常

DISP 显示 INFO 或 OSD（屏显）功能（如果

INFO 在某些卫星接收器和有线电视机顶盒上打 开 EPG（电子节目指南）。 POP UP 打开菜单功能（如果机顶盒使用此功能）。 浏览设置菜单与节目选择菜单。

可确认选择（相当于某些遥控器上的 “进入”或“选择”）。 导航回到菜单的顶层（“主页”）。 AUDIO

AMP 将遥控器重置为 AMP 模式。 RED

SAT 设备模式 使用 设备模式按钮可选择 作为信源。 如果已针对卫星接收器配置了遥控器，则以后可以使 用遥控器来控制该设备。

与原配遥控器上的数字键功能相同 — 通常

DISP 显示 INFO 或 OSD（屏显）功能（如果

POP UP 指南（在某些机顶盒上显示设置菜单）。 浏览设置菜单与节目选择菜单。

可确认选择（相当于某些遥控器上的 “进入”或“选择”）。 导航回到菜单的顶层（“主页”）。 RTN

AMP 将遥控器重置为 AMP 模式。 RED

按钮对应于卫星接收器。 PVR 设备模式 使用 设备模式按钮可选择 作为信源。 如果已针对个人（硬盘）视频录像机 (PVR) 或类似的设备 配置了遥控器，则以后可以使用遥控器来控制该设备。

与原配遥控器上的数字键功能相同 — 通常

INFO 显示 INFO 或 OSD（屏显）功能（如果

MENU 在某些卫星接收器和有线电视机顶盒上打 开 EPG（电子节目指南）。 POP UP 打开菜单功能（如果 PVR 使用此功能）。 浏览设置菜单与节目选择菜单。

可确认选择（相当于某些遥控器上的 “进入”或“选择”）。 导航回到菜单的顶层（“主页”）。 AUDIO

AMP 将遥控器重置为 AMP 模式。 RED

搜索并播放与按键对应的曲目。 DISP 切换前面板显示屏的亮度选项。 MODE 切换重复选项（曲目、光盘等）。

POP UP 在“正常播放”模式下（即显示屏不显示

可以选择屏幕上突出显示的文件或进 入突出显示的菜单 — 相当于按下某些遥控 器上的“进入”或“选择”。

CD 设备模式 使用 设备模式按钮可选择 作为信源。 该按钮已配置为控制 Arcam CD 播放机的 CD 功能，不 过以后可以更改这种控制（参见 第 CN-23 页上的 "锁定/ 解锁特定的设备模式"）。 CNCN-28 使用接收器之前，务必在设置菜单中输入一些关于音 箱配置的信息。从而确保接收器就可以处理任意环绕 声数字讯源，以准确匹配您的系统并提供最佳环绕声

后面的章节中概述了三个至关重要的信息项：“音箱 类型”、“音箱距离”和“音箱音量”。 关于如何将此信息手动输入到接收器，请见后文第 CN-30 页的“设置菜单”部分。 当使用 Dirac Live Room 均衡器进行校准时，会自动建 立音箱音量和延迟，并且在打开均衡器时加以应用； 然而音箱类型必须手动收入。若在关闭均衡器的情况 下使用，则必须手动输入音箱尺寸、音箱距离和音箱 音量设置。理解为什么必须输入这些音箱设置十分重 要，这也是为什么要把该部分放在“均衡”部分之前

您需要设置已连接到接收器的音箱类型： 大型 支持全频率范围再现 小型 不支持低频端的全频率范围再现

术语“大型”和“小型”不一定与音箱的实物大小相 关。根据经验法则，如果某个音箱无法再现最低大约 40Hz 的平滑频率响应（事实上能做到这一点的音箱 很少！），那么，在安装家庭影院时，最好将它视为

将某个音箱设置为“小型”时，该音箱发出的极低频 声音将重定向到“大型”音箱或低音炮，因此，再现 这些低频声音的效果就要好得多。 请注意，除非您的音箱配置中包含低音炮，否则无法 将所有音箱都设置为“小型”。如果您没有低音炮， 则只能将前端音箱设置为“大型”。 （高级用户可以自动覆盖“小型”音箱设置，以便在 不观看电影时单纯收听立体声音乐。这可以在“输入 配置”菜单中实现 – 详见第 CN-31页。

如果将任意音箱设置为“小型”，则需要设置分频频 率值。低于此频率的信号将从这些“小型”音箱中 过滤掉，并重定向到“大型”音箱或低音炮（如果 有）。80Hz的频率通常是一个不错的起点，但是，您 最好是试验不同的值或查阅音箱手册，以找到最适合

声道 6+7 用于 如果未在主区域使用后环绕通道，可将其分配给高度 1，以对左前/右前通道进行双路放大，或者为区域 2 提

最后，需要调节系统中所有音箱的音量，使彼此在听音 位置上相协调，这同样也是为了营造理想的环绕声效。 为了便于调节，接收器可以为每台音箱生成测试噪音， 这些噪音可使用声压 (SPL) 计进行测量。应该将此计量表 设置为“C”权重和慢速响应。有几款智能手机/平板应 用程序可供使用，这些程序也可执行该功能。需要在设 置菜单的“音箱微调”页面上调节在听音位置上测得的 每个音箱的噪声级别，使计量表的读数为 75dB SPL。打 开测试噪音之前的接收器系统音量大小并不重要，因为 音箱噪音测试期间音量设置会被覆盖。 市场上有许多价格合格的基本型声压计，其目标客户 就是家庭影院发烧友。您可以在当地的科技用品商店 或网上商店查找这种仪表，或者咨询您的经销商。 如果您没有声压计或合适的应用程序，可以尝试凭耳 调节每个音箱的噪声级别。在这种情况下，您无法将 音箱调节到 75dB SPL 的绝对音量，目的只能是使每个 音箱的响度均衡。不建议凭耳设置音箱的测试噪声级 别，因为这很难做到精确，不过，总归比什么都不做

必须准确测量每个音箱与听音位置之间的距离并在 “设置”菜单中输入此值。这可以确保各个音箱发出 的声音能够在适当的时间传到听音位置，以营造真实 的环绕声效。距离的单位可以是厘米或英寸。CN-29

Dirac Live Arcam 您的接收器中内置 Dirac Reasearch 公司独家开发的音箱 自动校准功能。该功能可使用基于个人电脑/苹果电脑 的应用程序，尝试为系统中的音箱完成基本的音箱设 置。它还会计算室内均衡器滤波值(Room EQ)，以消除 听音室中的共振频率造成的某些不利影响。 接收器包装箱内随附一部校准麦克风；需将校准麦克

风插入与接收器同属一个网络的 PC 或 MAC 上的 USB 接

口，并按照 Dirac Live PC/MAC 应用程序指示摆放麦克 风。Dirac Live 应用程序运行时，麦克风会接收音箱产 生的特殊校准音。然后，接收器分析信号并计算：

房间中需要通过滤波控制的有问题的共振频率。 在执行 Dirac Live 设置时，为使系统尽可能地精确，应

将麦克风朝上摆放在坐在正常收听位置时的头 部高度相近位置。不必让麦克风直接指向发出 测试音的音箱，而是让其垂直指向天花板。 （如果您能够将麦克风定位在平时听音时头部 所在的确切位置，并且麦克风与所有音箱之间 没有任何障碍物，那么，将可以获得更好的操

如果系统包含有源低音炮，则开始时可以将其 输出电平/增益控制设置为大致匹配前置音箱

启动后，通过接收器的每个通道轮流播放校准音，包 括低音炮通道。每个音箱将循环发出校准音调多次， 同时系统会计算出不同的参数。请密切关注个人电脑/ 苹果电脑上的‘进度’信息。 默认情况下，室内均衡器将应用到所有信源输入。您 应该根据需要，在认为室内均衡器功能可为其带来好 处的输入上启用此功能。为此，您可以在通过每个输 入播放典型的信源媒体时凭借聆听来判断此功能的作 用。经过计算之后，可通过“输入配置”菜单启用此

尽管房间均衡有助于减少听音室中的声学问题，但 是，尝试在房间中直接解决这些问题的做法要有效得 多。总体上讲，正确地布置音箱、进行墙壁隔音处理 并使听音位置远离墙壁将会产生好得多的效果。但 是，在家庭环境中可能很难做到这一切，因此，室内 均衡器是退而取其次的选项。

我们建议您在 Dirac Live 设置完成后检查屏幕上显示的报 告测量值有无明显错误结果，尤其应确保被测音箱与您 的配置相符，而且音箱与收听位置距离大致正确。如果 结果与预期不符，应重新运行 Dirac Live 设置。 Dirac Live 设置功能通常很准确，但有时也会产生错误 结果。出现问题的原因可能是：

麦克风获取了外部声音或隆隆声/触动噪声；

靠近聆听位置的坚硬表面（例如窗户或墙壁）

扬声器与麦克风之间有障碍物（例如沙发）。 如果在解决原因后仍然出现问题，或者您想要获得最 精确的结果以实现最佳的环绕声性能，我们建议您手 动测量音箱距离和音量。

如果您的系统包含有源低音炮，可能需要将低音炮输 出电平/增益控制设为更高或更低的值。 请参考 Dirac 应用程序和快速入门指南详细了解如何将 系统与接收器配合使用。 下载 Dirac Live 应用程序 如需下载 Dirac Live PC/MAC 应用程序和快速入门指南，

live.dirac.com 使用 Dirac 您可在接收器中最多存储三条 Dirac 均衡曲线。每个输 入可以使用一条不同曲线，例如“电影”曲线用于 BD 输入，“音乐”曲线用于 CD 输入。 使用遥控器上的 键对每个输入进行设置。 或者，使用音频设置菜单中的室内均衡器菜单项为每个 输入设置曲线。详见第第 CN-31页页的“室内均衡器”。 注：第一次运行 Dirac时，曲线会应用到所有输入。之 后不会自动应用曲线，需通过上述方法为相应输入选

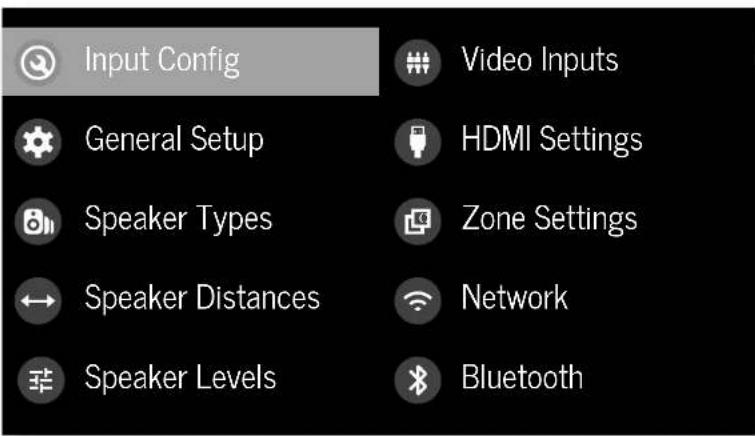

CNCN-30 设置菜单用于全方位配置接收器。后续页面将会逐个 介绍菜单项及其功能。如果您还不熟悉家庭影院的设 置，设置菜单可能看上去令人望而却步，但大多数菜 单项只需在首次安装系统时配置一次即可（如果系统 发生变化或者您迁居了，也需要进行配置！）。

要进入设置菜单，请在遥控器或前面板上按 按 钮。前面板显示屏显示设置菜单（右图）。

可以使用遥控器上的光标（箭头）键在设置菜单中导 航。目前这是最简便的方法。

1. 要进入设置菜单，请按 按钮（该按钮位于

键上下浏览右侧面板中的区域设 置。某些设置可能已灰显。这些设置可能仅用 于提供信息（例如输入采样频率）或当前无法 选择。当设置项太多，因而无法一次显示时， 右侧面板两侧的滚动条将指示您在设置列表中

5. 按 可以选择要更改的设置，再次按 会取消

6. 随时按 按钮都会退出菜单。退出时将保存

接收器前面板控制键可用于对设备进行配置。请遵照 有关使用遥控器的说明。按 下移，按 上 移，按 左移，按 右移。

设置菜单的此页面上的音频和视频设置可以专门针对 当前选定的输入进行自定义，或者独立于该输入进行

在“输入”行中选择了不同的输入时，它的下面将显 示该输入的所有相关设置。这些设置将只应用到指定 的输入并存储在内存中，每次开启设备或选择该输入 时，就会调用这些设置。 输入 — 与下面的设置相关的当前选定输入连接器。 名称 — 输入的显示名称。您可以更改任何输入的名 称，使其与设置的内容更加相符。例如，如果您有两 台卫星接收器，您可以将主接收器连接到 SAT 音频和视 频输入连接器，并将名称更改为“SAT 1”。然后，您 可以将第二台卫星接收器连接到UHD音频和视频输入连 接器，并将 UHD 名称更改为“SAT 2”。因此，接收器 用户在浏览时就能更清楚地判断需要选择哪个输入。 唇音同步 — 每个输入都可能提供了这样一个与自身 相关的设置：它允许用户在音频与视频信号之间添加 一个延迟时间，以补偿声音与画面不同步的现象。通 常，当系统使用视频处理技术来缩放或隔行扫描视频 时，您需要进行此项设置。唇音同步延迟的范围为 0 至 250 毫秒。 只能针对延迟的视频调整唇音同步。如果音频延迟， 请将唇音同步设置为最小值。 模式 — 设置此输入上的立体声信源的初始音频解码

在应用立体声信源时，选择“上一模式”将调 用此输入的上次使用的设置。有关详细信息， 请参见 第 CN-35 页上的 "双声道信源模式" 部分。 MCH. 模式 – 为此输入上的多通道数字信源设置初始音

在应用立体声信源时，选择“上一模式”将调 用此输入的上次使用的设置。有关详细信息， 请参见 第 CN-35 页上的 "多声道信源模式" 部分。

这些设置可让您更改各个输入的所有当前已启用音箱 的低音和高音控制。例如，如果PVR信源的低音效果 略显不足，您可以在此菜单顶部的“输入”行中选择 “PVR”，并在低音控制中增加 2 到 3dB，以纠正此问 题。然后，只要选择PVR输入，低音就会自动增强。 室内均衡器 – 当 Dirac Live 应用程序运行而且均衡滤 波器已下载到其中一个插槽（共三个）时，可选择此

未计算：（仅供参考）没有均衡滤波器，因此

项目名称：Dirac Live 室内均衡器被应用到当前信 源，并显示来自 Dirac Live 应用程序的项目名称。

关闭：Dirac Live 室内均衡器未被应用到当前

输入微调 — 在闭合 ADC（模拟-数码转换器）信号路径 之前，在此输入上设置最大模拟输入信号电平（灵敏

度）。选项包括 1、2、4V RMS 最大输入。默认值为 2V

RMS 最大输入。 例如，选择 1V 最大设置可能对输出电平较低的模拟信 源有利。这有助于加强接收器的信噪比性能，并有助 于在任何给定的接收器音量控制设置下使不同模拟信 源处在基本相同的音量水平。 杜比音频处理 — 将杜比音频处理应用于传入的音频。

关：（默认）杜比音频处理功能不应用于此输

立体声模式 — 如果您已将系统配置为包含低音炮，那 么，您可以灵活地选择在收听立体声（仅限双声道） 模拟与数码信源时，如何在左前/右前音箱与低音炮 之间分发低音信息。请选择最有浑厚感（即使带有低 音）的选项。如果使用低音炮来播放立体声，另请参 见下面的“超低音立体声”以设置低音炮的音量。为 实现最佳效果，请使用安装光盘或实时节目内容进行 测试。当接收器播放立体声音频时，该设置可用于覆 盖音箱类型菜单中的常规音箱设置。使用与环绕声电 影略有不同的低音炮/音箱设置来收听双声道立体声节

作为音箱类型：播放模拟或数码立体声信源 时，使用正常的音箱配置（与音箱类型菜单中 的配置相同）再现信号。

左/右音箱：全频立体声信息。只会将所有音频 发送到左前和右前音箱，且不进行任何低音重 定向。如果您觉得左前/右前音箱能够处理全 频范围的音乐，则可以使用此设置。如果您在 “音箱类型”设置页面中将左前/右前音箱大小 设置为“小型”，可以使用此选项将大小更改 为“大型”以收听立体声音乐，但前提是您安 装了全频范围的左/右音箱。如果您的系统包含 低音炮，则有利的做法通常是在“音箱类型” 设置页面中将全频范围的音箱设置为“小型” 以播放电影。这样做可以改善电影音轨的播 放，因为低音炮主要设计为再现重低音内容。 但是，对于立体声音乐，如果不使用低音炮， 而是有效地将左前/右前音箱设置为“大型”， 您可能会发现总体效果更好。

左/右音箱 + 低音炮：将全频范围立体声馈送到 左前和右前音箱，并将提取的低音馈送到低音 炮。在此情况下，将有效地复制低频信息。

卫星音箱 + 低音炮如果您确实安装了小型的左 前和右前伴侣音箱，或者您想要通过低音炮处 理整个低音，则可以使用此设置。在使用全面 低音管理时，模拟和数码立体声信源将馈送到 DSP，而低音将从左前和右前音箱中过滤掉，并

注：在立体声直入模式下使用模拟信源时，立体声

超低音立体声 – 如果选择了上述立体声模式中的左/右 音箱+低音炮或卫星音箱+低音炮，当信源是双通道立 体声时该设置用于调整低音炮音量。 IMAX 模式 – IMAX 模式通过流入音频流（自动）启用， 或需要强制开启或关闭时，选择此模式。 Auro-matic 3D – 选择 Auro-matic 3D 上混音器的模式。

中型：（默认）调整上混音器以适合中等房间

语音：调整上混音器以提高语音清晰度。 Auro-matic 3D 强度 – 当使用 Auro-Matic 3D 上混音器时 调整未处理与已处理信号的相对量。 音频源 — 选择每个输入的特定连接类型。有 HDMI 连接 的输入，默认为 HDMI；无 HDMI 连接的输入，默认为数 字。如果使用了另一种连接，则必须更改该设置。 从列表中选择您要在此信源上使用的音频类型。

HDMI：强制本设备为此信源使用 HDMI 音频

模拟：强制本设备为此信源使用模拟音频输入。 CD 直连– 关闭压缩音频检测静音延迟，此选项仅用于 只传送 PCM 音频的信源（例如 CD 播放机）。 CNCN-32

传入格式 —（仅供参考）连接到此输入的数码音频流

传入采样率 —（仅供参考）连接到此输入的数码音频 流（如果有）的采样率。 传入比特率 —（仅供参考）连接到此输入的数码音频 流（如果有）的比特率。 对白归一 —（仅供参考）如果将杜比数码音频流连接 到此输入，该流将请求该对话规范化设置。 传入分辨率 — （仅供参考）显示传入视频分辨率。 音频压缩 — 用于选择适合在深夜收听的压缩音频。 压缩效果将提高安静声道的音量，降低响亮声道的音 量。压缩仅适用于支持此功能的杜比/DTS 音轨格式。

中：应用压缩以降低音轨响亮部分的音量。 Dolby True HD 流会按照传入媒体流的设置自动

高：应用最高的动态范围压缩量，以最小化音 轨响亮与安静部分的音量差。 检测到相关的数码音频流时，将向所有输入应用此 设置。此设置存储在内存中，每次开启设备时将会

平衡 — 用于暂时改变左前与右前音箱之间的声音平 衡。最多可将左音箱或右音箱的声基宽更改6dB。请注 意，无法将整个音频信号切换到一个声道。更改输入 时，此功能将重置为左/右相等。 最大音量 — 限制主区域中系统可以调到的最大音量。 这个有用的功能可以防止低功率容量音箱意外地被超 负荷驱动等现象。此设置存储在内存中，每次开启设

最大开机音量 — 限制主区域中的系统在开机或者退出 待机模式时的最大音量。如果上次使用的音量（可能 非常大）超出了此值，系统在开机时将使用此存储的 音量设置。此设置存储在内存中，每次开启设备时将

显示屏亮屏持续时间 — 设置在前面板显示屏收到命令 后，保持亮屏的持续时间。默认设置为始终亮屏。 控制 — 启用或禁用 RS232 或 IP（网络）控制，该机制 可让您通过不同的第三方家庭自动化系统进行控制。 请注意，只能使用 RS232 或 IP 控制中的一个，而不能

Last state: 最近一次的状态（默认）。 语言 — 选择设置菜单的语言— 英语、法语、德语、西 班牙语、荷兰语、俄语以及简体中文。

在配置中连接的音箱类型的设置。这些设置将应用到 所有音频输入并存储在内存中，每次开启设备或选择 该输入时，就会调用这些设置。

您可在这里设置已连接到接收器的音箱类型：

无：音箱未在配置中出现 注：除非您的音箱配置中包含低音炮，否则无法将 所有音箱都设置为“小型”。如果您没有低音炮， 则只能将前端音箱设置为“大型”。 低音炮 – 配置是否将专用低音炮输出端子用于单个低音 炮通道（使用两个并行输出）。 第13和14频道– 第15和16频道– 配置第13、14、15 和 16频道所对应的音箱位置。 高位音箱类型 – 配置高位音箱的类型 - 吊顶式或杜比音

声道 6+7 用于 — 如果布置的主区域音箱不包括左后和 右后环绕声音箱，您可以选择使用后环绕声放大器通 道作为高度 1 放大器，对左前和右前音箱进行双路放 大，或用作区域 2 的立体声功率放大器。 滤波器斜率 – 配置低音管理所用的滤波器斜率 - 12dB、 24dB、36dB、48dB/八度。 低音炮增益 – 为所有设为低音炮的输出配置输出电平修 正值，步长 -6dB，范围 0dB 至 -30dB。

音箱与听音位置之间的距离的校准设置。 注：配置中不存在的音箱将会灰显。 如果使用 Dirac Live，则这些设置以时间单位 (mS)

这些设置将应用到所有音频输入并存储在内存中，每 次开启设备或选择该输入时，就会调用这些设置。 单位 — 选择距离测量单位：英制或公制。

第13频道– 第14频道– 第15频道– 第16频道– 如第 CN-28 页上的 "基本设置"中所述，请测量系统中每 个音箱与主听音位置中您的耳朵之间的距离，并输入 这些值。这样可以让接收器为每台音箱计算正确的相

在听音位置测量的，通过音箱的测试噪声信号电平的

注：配置中不存在的音箱将会灰显。 这些设置将应用到所有音频输入并存储在内存中，每 次开启设备或选择该输入时，就会调用这些设置。 测试音 – 选择内部测试音生成器，或允许使用来自当 前所选HDMI输入接口的外部测试音（例如使用 BD 播

调整每个音箱的噪声级别。 如 第 CN-28 页上的 "基本设置" 中所述，调整每个音箱 的测试噪声级别，使听音位置的声压计测量读数为 75dB SPL。

用于根据需要将视频信源分配到通常仅限插入音频的

这些设置存储在内存中，每次开启设备时将会调用。 视频输入 CD– 视频输入 Aux– 视频输入 FM– 视频输入 DAB– 视频输入 NET– 视频输入 BT– 每个音频输入的默认设置为“无”。但是，您可以将 “SAT”视频与FM或数码收音机音频相关联，以便在卫 星信号覆盖范围内接收体育比赛等节目的收音机解说

HDMI 设置 该菜单中的设置用于控制接收器中视频处理器的输出 分辨率。这些设置将应用到所有视频输入并存储在内 存中，每次开启设备或选择该输入时，就会调用这些

第1区OSD – 选择主区域 OSD（屏显）弹出消息为开启 或关闭。此设置存储在内存中，每次开启设备时将会

如果设置为开启，则接收器常规使用过程中所 作的所有用户调整都会显示在屏幕以及前面板 显示屏上。这些调整包括主音量、低音炮音 量、唇音同步、音调控制等的调整。此设置存 储在内存中，每次开启设备时将会调用。

如果设置为关闭，则上述用户调整将不显示在 屏幕上，而只显示在前面板显示屏上。这样， 显示设备中的画面上不会弹出文本，因而保持 了画面的整洁。但是，不管如何设置此选项， 设置菜单始终会显示在屏幕上。 区域 1 输出 – 该设置用于控制区域 1 内来自输出 1、输 出 2 或这两个接口的输出信号。 区域 1 唇音同步 — （仅供参考）显示向 HDMI 输出自 动应用唇音同步以补偿所连接显示设备中的视频处理 延迟的时间量。并非所有显示设备都支持此功能。 HDMI 音频输出到电视 – 该设置用于控制直接发送至电

HDMI旁路和IP – 该设置用于在待机模式下控制 HDMI 旁

路和 IP 控制的功能。选择“低功耗”（默认）表示禁

用 IP 控制（网络）和 HDMI 旁路。选择“HDMI和IP开

启”表示启用 IP 控制（网络）和 HDMI 旁路。 HDMI旁路源 – 选择将哪个输入用于 HDMI 旁路功能， 可具体指定某个输入，也可以是上次使用的输入。 CEC 控制 – 选择是否在输出 1 上启用CEC控制。 eARC 控制 – 该设置用于启用/禁用从显示屏进行音量

电视音频 – 该设置用于启用/禁用从显示屏自动切换至 eARC 音频。 关机控制 – 该设置用于启用/禁用从其他 CEC 设备进行

区域设置 (AVR20, AVR30, AV40) 列出区域 2 的音量与控制设置。这些设置将应用到所有 音频输入并存储在内存中，每次开启设备或选择该输 入时，就会调用这些设置。 Z2 输入 – 选择要通往区域2的输入。默认设置为“遵循 Z1”，即与区域 1 中当前选择的信源相同。 区域 2 状态 — 区域 2 处于待机或开启状态时选择。 区域 2 音量 — 区域 2 中的当前音量。 区域 2 最大音量 — 限制区域 2 中的系统可以调到的最 大音量。这个有用的功能可以防止低功率容量音箱意 外地被超负荷驱动等现象。 区域 2 固定音量 — 区域 2 的音量控制可以锁定为当前 值，以配合区域 2 中设置了自身音量的外部放大器。 区域 2 最大开机音量 — 限制区域 2 中的系统在开机或 者退出待机模式时的最大音量。如果上次使用的音量 （可能非常大）超出了此值，系统在开机时将使用此

接收器配有网络音频客户端；该客户端支持播放 AirPlay 2和 Chromecast built-in 以及网络存储 设备（例如 PC）或网络附加存储器上存储的

无线网络通过 Apple AirPlay 设置或 Google Home 应用程

SSID –（仅供参考）显示接收器当前连接的 SSID：如果 使用接线连接，应为“已接线”;如果没有连接，则为

IP地址 –（仅供参考）由 DHCP 服务器分配的 IP 地址；

如果未使用 DHCP，则是您为接收器分配的您自己网络 的 IP 地址。 MAC 地址 –（仅供参考）接收器网卡的唯一地址。 易记名称 –（仅供参考）接收器的网络“易记名称”。

接收器配有蓝牙音频输入。 配对设备 –让接收器能够被蓝牙设备发现。 清除配对设备列表 –清除接收器的已配对蓝牙设备

已配对设备 –显示与接收器配对的设备列表。

为使用接收器的 AirPlay 和 Chromecast built-in 功能，您 需要通过无线或有线连接将接收器连接到您的家庭网

以下几部分将详述如何联网。 注：设置无线连接之前，须将随附的无线天线安装到 接收器后部的天线插槽。

当连接到网络时，可使用专用的家庭自动化软件远程

也可通过 RS232 输入实现相同的控制功能。 可使用各种第三方系统对所有的娱乐设备进行精密控 制。请联系经销商或安装人员以了解详细信息。可按 需提供遥控协议的技术详细信息，请联系 Arcam，电子 邮箱：luxurysupport@harman.com. 如需详细了解控制功能，请参考控制文档 (www.arcam.co.uk）) 以了解更多信息。 AirPlay 设置

将以太网线缆连接到接收器。 要在 AirPlay 中使用接收器听音频，应确保您的苹果设 备与接收器连接到同一网络，并选择接收器作为 AirPlay

注：接收器随即出现在 AirPlay 音箱菜单中，名称为 “ARCAM 型号名称-xxxxxx”，其中 xxxxxx 是设备 MAC 地址最后 6 位。

确保将您的苹果设备连接到接收器所在的无线网络。 打开苹果设备上的 Wi-Fi 设置菜单，从“设置新的 AirPlay 音箱”菜单中选择接收器。 按照屏幕提示进行操作。要在 AirPlay 中使用接收器 听音频，应确保您的苹果设备与接收器连接到同一网 络，并选择接收器作为 AirPlay 音频播放设备。 注：接收器随即出现在 AirPlay 音箱设置菜单中，名称 为“ARCAM 型号名称-xxxxxx，其中 xxxxxx 是设备 MAC 地址最后 6 位。 Chromecast built-in 设置

下载并打开Google Home应用程序。 Google Home 程序应提示有待安装的设备。如果未出现提示，请点 击“添加”，再点击“安装设备”。 选择接收器，并按照屏幕提示进行操作。 如需使用接收器收听来自任意兼容应用程序的投射音 频，应确保您的设备与接收器连接到同一网络中。点 击应用程序中的 Chromecast built-in 图标，选择接收器

注：接收器会出现在 设置菜单中，名称为“ARCAM 型 号名称-xxxxxx”，其中 xxxxxx 是设备 MAC 地址最后6 位。CN-35

您的接收器提供针对模拟和数字信号的所有主要解码 和处理模式，包括最新的HDMI高分辨率音频格式。

数码录制内容在编码上通常包含有关其格式类型的信 息。接收器会自动检测数字信号的格式——例如 Dolby Atmos、TrueHD、Dolby Digital Plus、DTS:X、DTS-HD Master Audio、Auro 3D、Dolby Digital 或 DTS——并切换

模拟录制内容不包含有关其编码格式的信息，因此需 要手动选择所需的模式 — 例如 Dolby Surround。

杜比数码或 DTS 音频（包括高清格式）可通过两种混合 模式输出，并可使用 按钮选择：

环绕声（例如，五个主声道加一个低音炮，形 成 5.1 信源）

双声道音频（无论是模拟还是数码音频）也可以通过 两种混合模式输出，并可使用 模式 (MODE) 按钮选择：

环绕声（例如杜比环绕声、DTS Neural:X 等）

接收器会存储每个信源的设置。因此，可以单独存储 以下信源内容组的解码模式：

以下解码和环绕声模式用于通过双声道信源创建多通 道立体声模式。接收器的这些模式适用于标准和高分 辨率 Dolby Digital 2.0、DTS 2.0、PCM 或模拟信源：

这种模式下，接收器作为普通的高质量音频放大器。 请注意，如果在立体声模式下启用了低音炮，则会对

立体声直入：能在有模拟连接的条件下实现最

16 通道立体声：通过将左侧输出复制到所有左 侧音箱，将右侧输出复制到所有右侧音箱，通 过所有音箱生成输出。中央音箱输出左右音箱

杜比环绕声模式下，接收器能从双通道或多通道信源 导出最多 16 路输出，以更好地利用系统中的所有放大

杜比虚拟高位模式可利用传统音箱布局（无需高位音 箱）将高位内容虚拟化，以实现沉浸式音频体验。注 - 如果选择了高度音箱，则该模式不可用。 DTS Neural:X DTS Neural:X 是先进的上混音器，几乎可将任何低通道 数量的内容渲染成最高 7.1.4 通道的沉浸式音频。 DTS Virtual:X DTS Virtual:X 可利用传统音箱布局（无需高位音箱）将 高位内容虚拟化，以实现沉浸式音频体验。注 - 如果选 择了高度音箱，则该模式不可用。 Auro-matic 3D Auro-matic 3D 从输入音频产生附加通道以匹配已有的 输出通道数量，从而实现沉浸式音频体验。

数码多声道信源内容通常以“5.1 音频”提供。 “5.1 声道”包括：左、中、右前端音箱，两个环绕声 音箱和一个低频效果 (LFE) 声道。由于LFE声道不是全范 围声道，因此以“.1”来表示。 环绕声系统将直接解码和再现 5.1 声道。DTS-ES 矩阵增 强解码系统将会基于 5.1 信源的两个环绕声信号中嵌入 的信息创建一个附加的后声道。ES 增强系统有时称为 “6.1”系统。通常会通过两个独立的音箱再现这个附 加的环绕声后声道，从而建立“7.1”系统。 DTS-ES离散格式是真正的“6.1”信源，它包含六个离散 编码的声道，加上“.1”LFE 声道。 Dolby Digital Plus、Dolby TrueHD、Dolby Atmos、DTS:X、 DTS-HD、Auro 3D 均为蓝光光碟上的高分辨率环绕声

下表中提供的模式适用于多声道数码信源。 诸如 DTS-ES 6.1 discrete、Dolby Digital Plus、Dolby TrueHD、Dolby Atmos、DTS:X、DTS-HD和IMAX® ENHANCED、Auro 3D 等特殊模式仅适用特定信源内容。

杜比全景声 杜比全景声内容作为音频对象而不是传统通道进行混合，因此可充分利用音

Dolby TrueHD 提供多达 7.1 个 96kHz，24 位清晰度的完整声道，在压缩过程中甚至可以实现 不丢帧。数据率高达18Mbps。 Dolby Digital Plus 提供多达 7.1 个离散音频声道，压缩率比传统的杜比数码编码更低。数据率高 达 6Mbps。 DTS-HD Master Audio 提供多达 7.1 个 96kHz，24 位清晰度的完整声道，在压缩过程中甚至可以实现 不丢帧。数据率高达 24.5Mbps。

DTS:X® DTS:X 是一款解码器包，用于呈现采用 DTS:X 编码进行编码的沉浸式内容。

DTS:X 内容包含音频对象或音频通道和音频对象的组合。DTS:X 解码器包还可

播放传统的 DTS 格式，包括 DTS-HD Master Audio 无损和有损音频流。 支持大于 7.1 通道输出配置（包含高度音箱） 提供“对话控制”，因此消费者可根据个人偏好或聆听环境调整声音 可将任意 DTS 内容重新映射到任意音箱布局 支持蓝光光盘 (BD)、DVD 以及流媒体格式，传统音频流可达 192kHz。 包含 Neural:X，DTS 最新推出的上混音/下混音技术。 IMAX 增强 IIMAX® Enhanced 产品满足最高标准，确保达到市场上最佳的色彩、对比度、 清晰度和音质。这些产品已获 IMAX 认证，能提供效果最佳的沉浸式家庭娱乐 体验，充分发挥 IMAX Enhanced 内容的质量和比例。IMAX Enhanced 计划重新 定义了家庭娱乐新标准。 AURO 3D AURO 3d 是一种解码器程序，能够将音频渲染成耳位、高位和“上帝之音”这 三个高度，以打造沉浸式球形音频域。

Dolby Digital 5.1 Dolby Digital 5.1 信源通过五个离散的全范围声道传递声音；这些声道分别为 左、中、右、左环绕、右环绕声道，以及 LFE 声道。 Dolby Digital 立体声下混音 提供信源内容的立体声混缩，以通过耳机收听。 Dolby Digital 5.1 + 杜比环绕声 此模式用于通过 Dolby Surround 解码器从环绕声道派生各个后环绕声道的

对于 DTS 信源 DTS 5.1 普及性不如杜比数码格式，但是，音频行业一般将它视为音质高超的格式。 DTS 5.1 通过五个全范围声道加一个 LFE 声道提供环绕声。 DTS 5.1 立体声混缩 提供信源内容的立体声混缩，以通过耳机收听。 DTS-ES 6.1 矩阵 这是基于 DTS 5.1的6.1 声道格式。它的第六个声道矩阵已编码到左环绕和右环 绕声道中。第六个声道为中央环绕声道，定向到左后和右后环绕音箱。

DTS-ES 6.1 离散 这是真正的离散 6.1 声道声音格式。DTS-ES 离散模式只能在采用 DTS-ES 6.1 离

散音频编码的信源上运行。 DTS96/24 提供多达 5.1 个 96kHz，24 位清晰度的音频声道，与标准的 DTS 5.1 相比，音质 更加卓越。CN-37

接收器装有一个 FM/DAB/DAB+（数字收音机）调谐

器。DAB 广播在所有地区均不可用。 本部分介绍调谐器的操作，有关设置调谐器和安装天 线的信息，请参阅 CN-13。 选择调谐器输入后，OSD 将显示收音机预设电台列 表，此外还显示一个信息面板，其中提供了有关当前 频率（适用于 FM）或电台（适用于 DAB）的所有可用

前面板也会显示相同的信息，按 键可以切换各个

信源时，接收器进入上次使用的调 谐器频段，即 FM 或 DAB。反复按

选择接收器上可用的调谐器频段。 FM模拟收音机

FM 收音机频率调节。每按一下会将频率向下或向上移 动一个步长。如果按住任一调谐按钮两秒，调谐器将 扫描下一个强信号。随时再次按任一调谐按钮可停止

在欧洲，内部 FM 收音机能够接收某些电台传输的 RDS （无线电数据系统）收音机文字信号。RDS 信息通常包 括收音机电台名称、音乐或语音节目流派，以及有关 当前节目的附加信息。对于音乐电台，这通常是有关

DAB 数码收音机 数码音频广播 (DAB) 收音机越来越流行。有关 DAB 覆盖范围的信息，请访问 www.worlddab.org/country_information。 在收听电台之前需要先扫描可用电台。 要扫描 DAB 电台，请选择 DAB 调谐器，然后按住

放，直到显示屏指示已开始扫描。然后，接收器会扫描 所有 DAB 收音机频率，并生成一个可用电台列表。 完成扫描后，可以使用遥控器上的

浏览电台列表。要收听当前显示的电台，请按

最多可以存储50个任意频段的预设电台。例如， “预设电台1”可能是FM电台，“预设电台2”可能是 DAB电台，等等。按 键将显示下一个可用编号，再 次按 键将在该预设位置存储当前频率/频道。如果需 要使用不同的预设编号，请按

电台），可以使用遥控器上的黄色按钮来删除当前突 出显示（但未播放）的电台或频率。

电源线已插入接收器，并且所用的主电源插座已打开。

如果红色指示灯点亮，则接收器处于待机模式。按前面板上的任意按 钮或遥控器上的待机按钮。 按遥控器时设备有时无反应或

前面板上的接收传感器未被挡住，您需要将遥控器指向该传感器。

未关闭显示屏。按前面板或遥控器上的 按钮。

您的观看设备已打开，并已设置为显示您的接收器。测试方法：按 接收器或遥控器上的 按钮，查看您的显示设备上有无主菜单界

视频信源已打开并正常运行，在适用的情况下处于“播放”模式。 画面上有亮边或“伪影”

确保在显示设备上关闭“清晰度”控制，或者将它设置为接近最小值。

对于HDMI连接，请尝试使用更短的线缆或不同品牌的线缆。

已在‘输入配置’菜单中正确设置了‘音频源’

信源设备已打开并正常运行，在适用的情况下处于“播放”模式。

音量已调高到合理水平，而且接收器未处在静音模式。

在使用模拟输入时，您未在输入配置菜单中过度调高输入灵敏度 （即降低最大输入信号电压）。

已选择正确的音箱大小来配合设置菜单中的系统。

蓝光/DVD光盘采用特定的格式编码，您在蓝光播放机的光盘启动菜单 中选择了正确的格式（如果适用）。

蓝光/DVD 播放机已设置为在数码输出中输出“位流”音频。

显示窗口指示您播放的光盘是多声道录制内容（可能需要按 键多 次，直到显示“传入格式”）。

所有音箱已正确连接到音箱端子并已固定就位。

您未将接收器配置为包含系统中的所有音箱。 无法选择杜比或 DTS 解码模式

接收器只能对采用杜比和 DTS 格式进行编码的信源进行杜比和 DTS 解

蓝光/DVD 光盘采用特定的格式编码，您在蓝光播放机的光盘启动菜单 中选择了正确的格式（如果适用）。

蓝光/DVD 播放机已设置为在数码输出中输出“位流”音频。 当播放杜比 BD/DVD 时， AVR 选择杜比环绕音

您已从蓝光/DVD 播放机建立数码连接。

有时，杜比数码蓝光/DVD 光盘中的电影正片开头或末尾不完全采用

所有线缆的连接得当。如果必要，请从连接器中拔出电缆，然后重新 将它完全插入（执行此操作之前关闭电源）。

信源线缆连接器内部连接未断开或不存在焊锡不良。

如果只是在连接特定的信源组件时发出电流哼声，请检查与此信源之 间的闭路天线或碟形卫星天线连接是否已进行接地绝缘。联系安装承 包商。CN-39

干扰的来源。轮流关闭每个信源组件以排查干扰源。大多数电子设备 都会产生较低程度的干扰。

尝试重新排布干扰信源的线缆，使其远离其他线缆

确保使用针对特定用途设计的，且已适当屏蔽的优质线缆。

如果问题持续存在，请联系您的经销商。 切换信源时顺序紊乱，有时定

开启或关闭附近的用电设备（例如加热器或空调）不会造成静电或脉 冲干扰问题。关闭接收器，等待十秒钟，然后再次打开以清除运行问 题。如果问题再次发生或持续存在，请联系安装人员。

前面板显示屏后面的红外检测器未曝露在日光直射之下。

‘最大开机音量’设置未设置太高。 如果网络附加存储器上的文件

计算机通过网络进行连接，而非通过 USB——接收器的 USB 端口无法 作为到计算机的直接连接 如果无法连接到有线网络

所使用的以太网线缆正确连接在接收器与网络硬件之间。

将网络设为固定 IP 地址，并将接收器设为使用 DHCP。

将网络设置为使用 DHCP，将接收器设置为使用固定 IP 地址。 如果无法连接到收藏的互联网

电台仍在广播节目或者未发生阻塞 — 稍后重试。 如果互联网收音机电台音质很

网络速度不会很慢或未发生阻塞。 无线LAN 部分 网络类型（无线LAN 标准）: 符合IEEE 802.11a/b/g/n/ac

安全： WPA/WPA2-PSK（AES）

通信系统 ： 蓝牙规格版本 4.2 传输功率 ： 蓝牙规格功率等级 1 使用频率范围 ： 2.4GHz 调制方案 ： FHSS (Frequency-Hopping Spread Spectrum) 支持协议 ： A2DP（Advanced Audio Distribution Profile）

50W（发热量大约为 170 BTU/小时） 功耗（空闲时的典型值） 40W（发热量大约为 170 BTU/小时）

<0.5W 尺寸:宽 x 深（包括音箱端子）x 高（包括支脚） 433 x 425 x 171mm

DAB/FM 天线 3 x WiFi/蓝牙天线

USB 线缆 E&OE 注：除非另有说明，否则所有规格值均为典型值。 AV40 持续改进政策：Arcam 针对其产品推行持续改进政 策。这意味着我们可能随时更改设计和规格，恕不

AVR30 8Ω/4Ω 条件下每个通道的连续功率输出 2 通道驱动，20Hz - 20kHz，<0.02% 总谐波失真 120W/200W 双通道驱动，1kHz，0.2% 总谐波失真 140W/220W 七通道驱动，1kHz，0.2% 总谐波失真 100W/180W 残留噪声和哼声 (A-wtd) <0.15mV

1.5kW（发热量大约为5200 BTU/小时） 功耗（空闲时的典型值） 100W（发热量大约为340 BTU/小时）

<0.5W 尺寸:宽 x 深（包括音箱端子）x 高（包括支脚） 433 x 425 x 171mm

DAB/FM 天线 3 x WiFi/蓝牙天线

USB 线缆 E&OE 注：除非另有说明，否则所有规格值均为典型值。CN-41 8Ω/4Ω 条件下每个通道的连续功率输出 2 通道驱动，20Hz - 20kHz，<0.02% 总谐波失真 110W/175W 双通道驱动，1kHz，0.2% 总谐波失真 125W/190W 七通道驱动，1kHz，0.2% 总谐波失真 90W/110W 残留噪声和哼声 (A-wtd) <0.15mV

1.5kW（发热量大约为5200 BTU/小时） 功耗（空闲时的典型值） 100W（发热量大约为340 BTU/小时）

<0.5W 尺寸:宽 x 深（包括音箱端子）x 高（包括支脚） 433 x 425 x 171mm

DAB/FM 天线 3 x WiFi/蓝牙天线

USB 线缆 E&OE 注：除非另有说明，否则所有规格值均为典型值。 AVR20 8Ω/4Ω 条件下每个通道的连续功率输出 2 通道驱动，20Hz - 20kHz，<0.02% 总谐波失真 80W/100W 双通道驱动，1kHz，0.2% 总谐波失真 85W/120W 七通道驱动，1kHz，0.2% 总谐波失真 60W/85W 残留噪声和哼声 (A-wtd) <0.15mV

1.5kW（发热量大约为5200 BTU/小时） 功耗（空闲时的典型值） 90W（发热量大约为 340 BTU/小时）

<0.5W 尺寸:宽 x 深（包括音箱端子）x 高（包括支脚） 433 x 425 x 171mm

DAB/FM 天线 3 x WiFi/蓝牙天线

USB 线缆 E&OE 注：除非另有说明，否则所有规格值均为典型值。 AVR10 CNCN-42

在购买本设备之后的前五年内您享有免费保修权，但前提是您的设备最初是从 Arcam 授权经销商那里购买而来。 Arcam 经销商负责提供所有的售后服务。对于由于意外、误用、滥用、磨损、疏忽、未经授权的调校和/或维修而导 致的缺陷，制造商可以不承担任何责任，此外，对于在运输期间发生的损坏或丢失，制造商可以不履行保修义务。

自购买之日起五年期部件（不包括磁盘驱动器）和人工费用（请参见下面的附加条款和条件）。五年后，您必须

磁盘驱动器（任何类型）自购买之日起保修三年。 无论何时，保修都不包括电池更换。 无论何时，保修都不包括运输费用。

应该使用原有包装将本设备退回到销售本设备的经销商。应该在预付运费的情况下通过快递公司发货 — 请勿邮 寄。如果设备在发往经销商或分销商的途中出现问题，我们不承担责任；因此，客户需确保设备在运输途中不会

如需了解更多详细信息，请联系 Arcam，电子邮箱：luxurysupport@harman.com。

如果您的 Arcam 经销商无法解答有关本设备或其他任何 Arcam 产品的咨询，请通过上述地址联系 Arcam 客户支持 部，我们将尽力为您提供帮助。

您可以通过 www.arcam.co.uk 在线注册您的产品。핸드북
