MANUALE UTENTE AVR10 ARCAM

Benvenuto Grazie e congratulazioni.......per l'acquisto del ricevitore Arcam HDA. Arcam realizza prodotti audio specializzati di notevole qualità da oltre tre decenni e i nuovi ricevitori sono gli ultimi esempi di una lunga serie di premiati Hi-Fi. Il design della gamma HDA attinge da tutta l'esperienza Arcam come una delle aziende audio più rispettate del Regno Unito, per la produzione della serie di prodotti più performante di Arcam - progettati e costruiti per offrire anni di visione e di ascolto. Questo manuale ha lo scopo di fornire una guida dettagliata per utilizzare il ricevitore. Inizia dando consigli su installazione, passa a descrivere come utilizzare il prodotto e termina con informazioni aggiuntive sulle funzioni più avanzate. Utilizzate l'indice mostrato in questa pagina per guidarvi alla sezione di interesse. Ci auguriamo che il vostro ricevitore HDA vi dia anni di funzionamento senza problemi. Nel caso improbabile di un guasto, o anche solo per ricevere ulteriori informazioni sui prodotti Arcam, la nostra rete di rivenditori sarà lieta di offrire supporto agli utenti. Ulteriori informazioni sono disponibili anche sul sito Arcam www.arcam.co.uk. Il team di sviluppo HDAIT IT-3 Benvenuto IT-2 Prima di iniziare… IT-4 Note sui marchi commerciali IT-6 Connettori e comandi del pannello posteriore IT-7 Collegamenti Audio/Video IT-8 Guida al collegamento IT-10 Connettori Audio Radio e Wireless IT-11 altri connettori IT-12 Altoparlanti IT-13 Collegamento degli altoparlanti IT-14 Funzionamento IT-15 Menù esteso del pannello anteriore IT-16 Aggiornamento del rmware via USB IT-16 Uso Del Pannello Anteriore IT-17 Telecomando IT-18 Personalizzazione del telecomando IT-20 congurazione essenziale IT-27 congurazione automatica degli altoparlanti IT-28 Menu di Congurazione IT-29 Connessione alla rete IT-33 Modalità di decodica IT-34 Indice Uso Del Sintonizzatore IT-36 Risoluzione dei problemi IT-37 Speciche IT-39 Garanzia in tutto il mondo IT-41 Installazione professionale? Può darsi che il ricevitore sia stato installato e configurato come parte di un impianto Hi-Fi da un rivenditore qualificato Arcam. In questo caso, si potrebbe desiderare di saltare le sezioni di questo manuale che si occupano di installazione e configurazione, e passare direttamente alle sezioni che si occupano di come usare l'unità. Utilizzare l'indice per guidarvi in queste sezioni. Installazione fai da te? Il ricevitore è un potente e sofisticato componente di un'apparecchiatura AV. Se configurate l'unità per conto vostro, si consiglia di leggere attentamente questo manuale prima di iniziare. Per esempio, la configurazione e il posizionamento corretti dell'altoparlante sono due fasi chiave per ottenere il massimo dal ricevitore e fare in modo che tutti gli elementi del sistema funzionino in armonia.IT-4 Prima di iniziare… Ricevitore HDA Arcam I ricevitori sono processori e amplificatori home-cinema di alta qualità e a elevate prestazioni, costruiti secondo la progettazione di qualità e gli standard di produzione di Arcam. Essi combinano elaborazione digitale con audio ad alte prestazioni e componenti video per fornirvi un centro di home-entertainment senza pari. Il ricevitore permette la commutazione e il controllo di sette sorgenti audio analogiche e sei digitali, in aggiunta a una radio FM o DAB+ interna, oltre a sorgenti audio di rete, per cui tutti i modelli in questione costituiscono un hub ideale per i sistemi stereo home-cinema e a due canali. Dal momento che molte di queste sorgenti sono anche in grado di generare segnali video, il ricevitore offre eccellenti funzioni di commutazione di trasmissione per segnali video HDMI (7x HDMI2.0b, HDCP2.2). Il controllo del ricevitore avviene tramite i pulsanti di controllo del pannello anteriore, dal telecomando IR, tramite controllo IP (Ethernet) o porta RS232. Il telecomando in dotazione è un modello universale, adattabile a più dispositivi, semplice da usare, e una volta configurato, è in grado di controllare un sistema completo. Può essere programmato utilizzando la sua vasta libreria di codici interni per il controllo di lettori CD e BD, PVR, televisori e altri dispositivi. L'installazione del ricevitore in un ambiente di ascolto è un processo importante che richiede attenzione in ogni fase. Per questo motivo, le informazioni di installazione sono molto complete e dovrebbero essere seguite con attenzione per ottenere un ineguagliabile livello di prestazioni. Il ricevitore è progettato per garantire un livello di prestazioni in grado di dare veramente vita a musica e film. HOME THEATRE POWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR30IT IT-5 Posizionamento dell'unità Collocare l'unità su una superficie piana e ferma, evitando la luce solare diretta e fonti di calore o umidità. Non posizionare il ricevitore sopra un amplificatore di potenza o su altre fonti di calore. Non posizionare l'amplificatore in uno spazio chiuso, come una libreria o un armadietto chiuso a meno che non ci sia abbastanza spazio per una buona ventilazione. (vedere pagine EN-2). Il ricevitore tende a riscaldarsi durante il normale funzionamento. Non collocare qualsiasi altro componente o elemento sopra l'amplificatore in quanto ciò potrebbe ostruire il flusso d'aria attorno al dissipatore di calore, provocando il riscaldamento dell'amplificatore. (L'unità posta sopra l'amplificatore diventerebbe a sua volta calda). Assicurarsi che il ricevitore del telecomando sul display del pannello anteriore non sia ostruito, altrimenti questo potrebbe compromettere l'uso del telecomando. Se la linea visiva è impraticabile, un ripetitore del telecomando può essere utilizzato con il connettore nel pannello posteriore (vedi pagina IT-33). Non posizionare il giradischi sulla parte superiore di questa unità. I giradischi sono molto sensibili al rumore generato dagli alimentatori di rete, che sarà ascoltato come 'ronzio' di fondo se il giradischi è troppo vicino. Alimentazione L'amplificatore è dotato di una presa di alimentazione montata su cavo. Verificare che la spina in dotazione si adatti all'alimentatore in uso. In caso di bisogno di un nuovo cavo di alimentazione, contattare il rivenditore Arcam. Se il vostro alimentatore di rete o la spina è diversa, si prega di contattare il rivenditore Arcam immediatamente. Il ricevitore può essere commutato per funzionare con una tensione da 220-240 V (posizione dell'interruttore 230 V) e una da 110-120 V (posizione dell'interruttore 115 V). NOTA: assicurarsi che il ricevitore sia spento e il cavo di alimentazione rimosso prima di cambiare la posizione del selettore di tensione. Premete l'estremità della spina IEC del cavo di alimentazione nella presa sul retro dell'amplificatore, facendo in modo che essa sia inserita saldamente. Inserite l'altra estremità del cavo nella presa di corrente e, se necessario, accendete la presa. Il ricevitore può essere acceso utilizzando l'Interruttore sul pannello anteriore. Mentre il dispositivo è acceso, il LED sul pannello anteriore diventa bianco. Alimentazione in standby Il ricevitore può essere messo in modalità standby, utilizzando il pulsante

sul telecomando. In modalità standby, il LED del pannello anteriore si illumina in rosso e il consumo di energia (con le impostazioni predefinite) è inferiore a 0,5 Watt. In modalità standby, può essere possibile sentire un leggero ronzio residuo proveniente dal trasformatore di rete all'interno dell'amplificatore. Questo è perfettamente normale. Tuttavia, se l'unità deve essere lasciata inutilizzato per un periodo prolungato, si consiglia di scollegarlo dalla rete elettrica per risparmiare energia. Cavi di interconnessione Si consiglia l'utilizzo di cavi schermati di alta qualità, che sono stati progettati per questa particolare applicazione. Altri cavi avranno caratteristiche di impedenza diverse che peggioreranno le prestazioni del sistema (ad esempio, non utilizzare cavi progettati per i segnali video per trasportare i segnali audio). Tutti i cavi devono essere tenuti il più possibile corti. È buona norma, quando si collega l'apparecchiatura, verificare che il cablaggio di alimentazione di rete venga mantenuto il più lontano possibile dai cavi audio. In caso contrario si potrebbe generare rumore indesiderato nei segnali audio. Per informazioni sul cablaggio degli altoparlanti, si prega di fare riferimento alla sezione 'Altoparlanti', a partire da pagina IT-14. Interferenze radio Il ricevitore è un dispositivo audio che contiene microprocessori e altri dispositivi elettronici digitali. Ogni modello è stato progettato per standard molto elevati di compatibilità elettromagnetica. Questo è un prodotto di Classe A. In un ambiente domestico, questo prodotto può causare interferenze radio, nel qual caso all'utente potrebbe essere richiesto di adottare misure adeguate. Se il ricevitore provoca interferenze alla ricezione radio o televisiva (il che può essere determinato spegnendo e accendendo il ricevitore), devono essere adottate le seguenti misure: Riorientare l'antenna di ricezione o far passare il cavo dell'antenna del ricevitore interessato il più lontano possibile dal ricevitore ARCAM e il suo cablaggio. Spostare il dispositivo influenzato rispetto alla posizione del ricevitore ARCAM. Collegare il dispositivo influenzato e il ricevitore a prese elettriche diverse. Se il problema persiste, contattare il rivenditore Arcam.IT-6 Note sui marchi commerciali Dolby Vision, Dolby Atmos, DolbyAudio Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e il simbolo della doppia D sono marchi commerciali registrati di Dolby Laboratories.

DTS:X® Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto sotto licenza della DTS Licensing Limited. DTS, il Simbolo, DTS insieme con il Simbolo, DTS:X e il logo DTS:X sono marchi o marchi registrati della DTS, Inc. negli Stati Uniti e/o negli altri paesi. © DTS, Inc. Tutti i diritti riservati. DTS Virtual:X™ Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto sotto licenza della DTS Licensing Limited. Il nome DTS, il simbolo, il nome DTS e il simbolo insieme, Virtual:X e il logo DTS Virtual:X sono marchi commerciali e/o marchi commerciali registrati di DTS, Inc. negli Stati Uniti e/o altri paesi. © DTS, Inc. Tutti i diritti riservati. IMAX® & DTS® Prodotto sotto licenza della IMAX Corporation. IMAX® è un marchio registrato di IMAX Corporation negli Stati Uniti e/o altri paesi. Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto sotto licenza della DTS Licensing Limited. Il nome DTS, il simbolo e il nome DTS e il simbolo insieme sono marchi e/o marchi registrati di DTS, Inc. negli Stati Uniti e/o altri paesi. © DTS, Inc. Tutti i diritti riservati. Auro-3D® Auro, Auro-3D, Auro-Codec, Auro-Matic è un marchio commerciale registrato di Auro Technologies. AAC/AAC Plus aacPlus è un marchio di Coding Technologies. Consultare la pagina http://codtech.vhost.noris.net per ulteriori informazioni. HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi o marchi registrati di HDMI Licensing LLC. Il marchio denominativo e il logo Bluetooth® sono marchi commerciali registrati di proprietà di Bluetooth SIG, Inc. e ogni uso di tali marchi fatto da HARMAN International Industries, Incorporated avviene sotto licenza. Altri marchi e nomi commerciali sono quelli dei rispettivi proprietari. Qualcomm è un marchio commerciale di Qualcomm Incorporated, registrato negli Stati Uniti e in altri paesi. aptX è un marchio registrato di Qualcomm Technologies International, Ltd., registrato negli Stati Uniti e in altri paesi. Apple, AirPlay e il logo AirPlay, iPod, iPhone e iPad sono marchi registrati di Apple Inc., registrati negli Stati Uniti e in altri paesi. App Store è un marchio di servizio della Apple Inc. AirPlay 2 funziona con iPhone, iPad e iPod touch con iOS 11.4 o versioni successive, nonché su Mac con OS X Mountain Lion o versioni successive e PC con iTunes 10.2.2 o versioni successive. Il logo Wi-Fi CERTIFIED è un marchio di certificazione di Wi-Fi Alliance. Google, Google Play, Chromecast e altri marchi collegati sono marchi registrati di Google LLC. L'integrazione di Chromecast può richiedere un abbonamento. L'Assistente Google richiede una connessione a Internet e non è disponibile in alcuni paesi e in certe lingue. La disponibilità e il funzionamento di certe funzionalità e servizi dipendono dai dispositivi, dai servizi e dalla rete e potrebbero non essere disponibili in alcune aree. Il controllo di alcuni dispositivi domestici richiede la compatibilità con dispositivi intelligenti. Alcuni servizi e applicazioni potrebbero richiedere un abbonamento, con la conseguente applicazione di ulteriori termini e condizioni e addebiti aggiuntivi. vTuner Questo prodotto è protetto da alcuni diritti di proprietà intellettuale di NEMS e BridgeCo. Uso o la distribuzione di tale tecnologia al di fuori di questo prodotto è vietato senza una licenza da parte di NEMS e BridgeCo o una filiale autorizzata. MP3 Tecnologia di decodifica audio MPEG Layer-3 concessa in licenza da Fraunhofer IIS e Thomson multimedia. FLAC FLAC Decoder Copyright © 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 Josh Coalson La ridistribuzione e l'utilizzo in formato sorgente e binario, con o senza modifiche, sono consentiti a condizione che siano soddisfatte le seguenti condizioni: - La ridistribuzione del codice sorgente deve conservare la suddetta nota sul copyright, il presente elenco di condizioni e la seguente declinazione di responsabilità. - La ridistribuzioni in forma binaria devono riprodurre l'avviso di copyright, questo elenco di condizioni e la seguente declinazione di responsabilità riportata nella documentazione e/o altri materiali forniti con la distribuzione. - Né il nome della Xiph.org Foundation né i nomi dei suoi collaboratori potranno essere utilizzati per avallare o promuovere prodotti derivati da questo software senza previa autorizzazione scritta.

POSSIBILITÀ DI TALI DANNI. MQA e Sound Wave Device sono marchi commerciali registrati di MQA Limited.© 2016 MQA (Master Quality Authenticated). MQA è una tecnologia britannica pluripremiata che offre il suono della registrazione master originale. Il file MQA principale è completamente autenticato ed è abbastanza piccolo da essere riprodotto in streaming o scaricato. Visita mqa.co.uk per ulteriori informazioni. Arcam AVRs include la tecnologia MQA, che consente di riprodurre file audio e flussi MQA, offrendo il suono della registrazione master originale. MQA o MQA. indica che il prodotto sta decodificando e riproducendo un flusso o un file MQA e indica la provenienza per garantire che il suono sia identico a quello del materiale sorgente. MQA. indica che sta riproducendo un file MQA Studio, che è stato approvato in studio dall’artista / produttore o è stato verificato dal proprietario del copyright.IT IT-7 Connettori e comandi del pannello posteriore Leggere le sezioni "Posizionamento dell'unità", "Alimentazione" e "Cavi di interconnessione" a pagina IT-5 prima di collegare il ricevitore! DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2OUTAVSTBCDBDSAT PVR HDMI FM/DAB

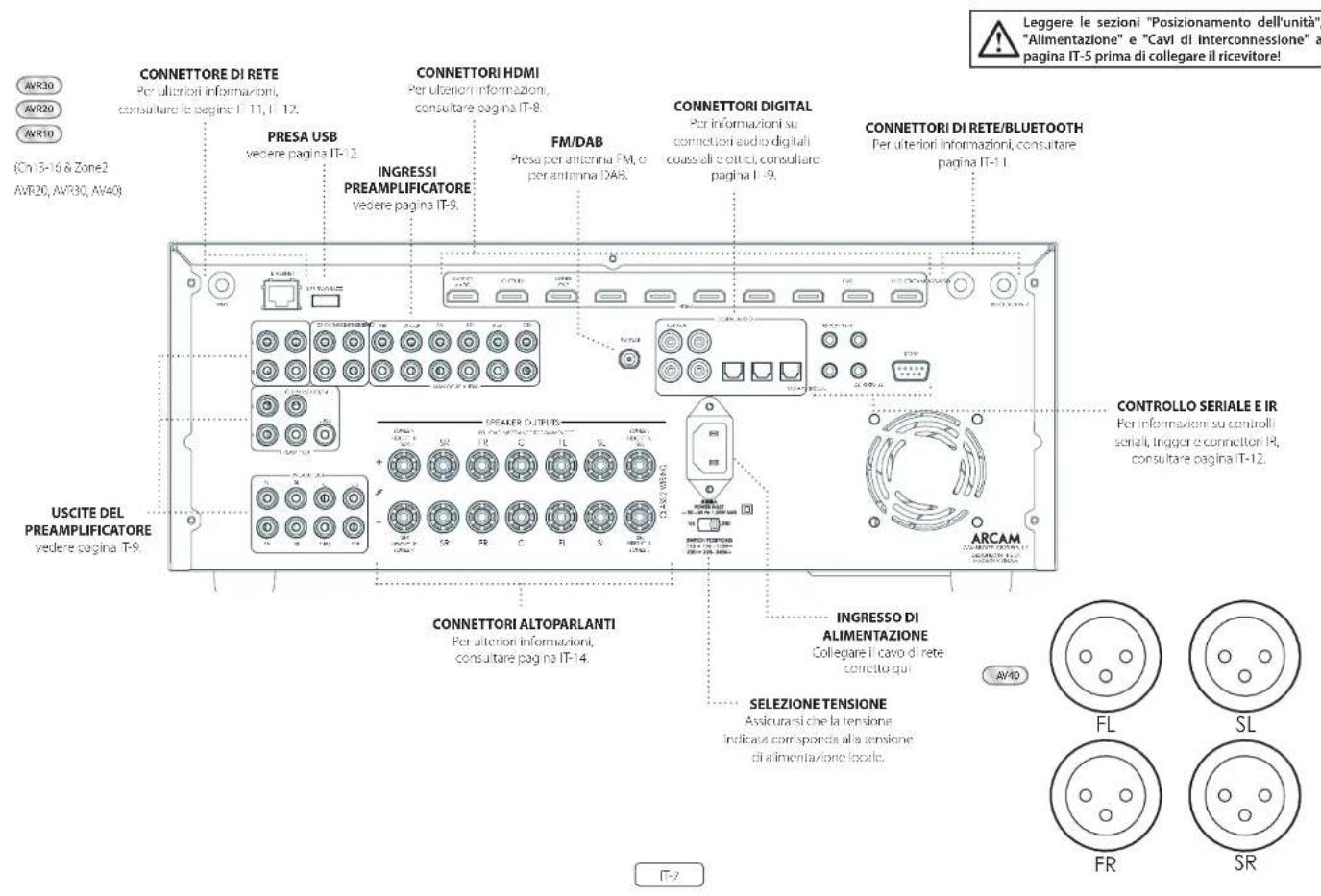

Per informazioni su controlli seriali, trigger e connettori IR, consultare pagina IT-12. CONNETTORI DIGITAL Per informazioni su connettori audio digitali coassiali e ottici, consultare pagina IT-9. SELEZIONE TENSIONE Assicurarsi che la tensione indicata corrisponda alla tensione di alimentazione locale. CONNETTORI HDMI Per ulteriori informazioni, consultare pagina IT-8. CONNETTORI ALTOPARLANTI Per ulteriori informazioni, consultare pagina IT-14. USCITE DEL PREAMPLIFICATORE vedere pagina IT-9. FM/DAB Presa per antenna FM, o per antenna DAB. AVR30AVR20 INGRESSO DI ALIMENTAZIONE Collegare il cavo di rete corretto qui AVR10AV40 DIGITAL AUDIO RS232 BLUETOOTHWI-FI

Per ulteriori informazioni, consultare le pagine IT-11, IT-12.

CONNETTORI DI RETE/BLUETOOTH

Per ulteriori informazioni, consultare pagina IT-11. INGRESSI PREAMPLIFICATORE vedere pagina IT-9. PRESA USB vedere pagina IT-12. (Ch13-16 & Zone2

AVR20, AVR30, AV40)IT-8

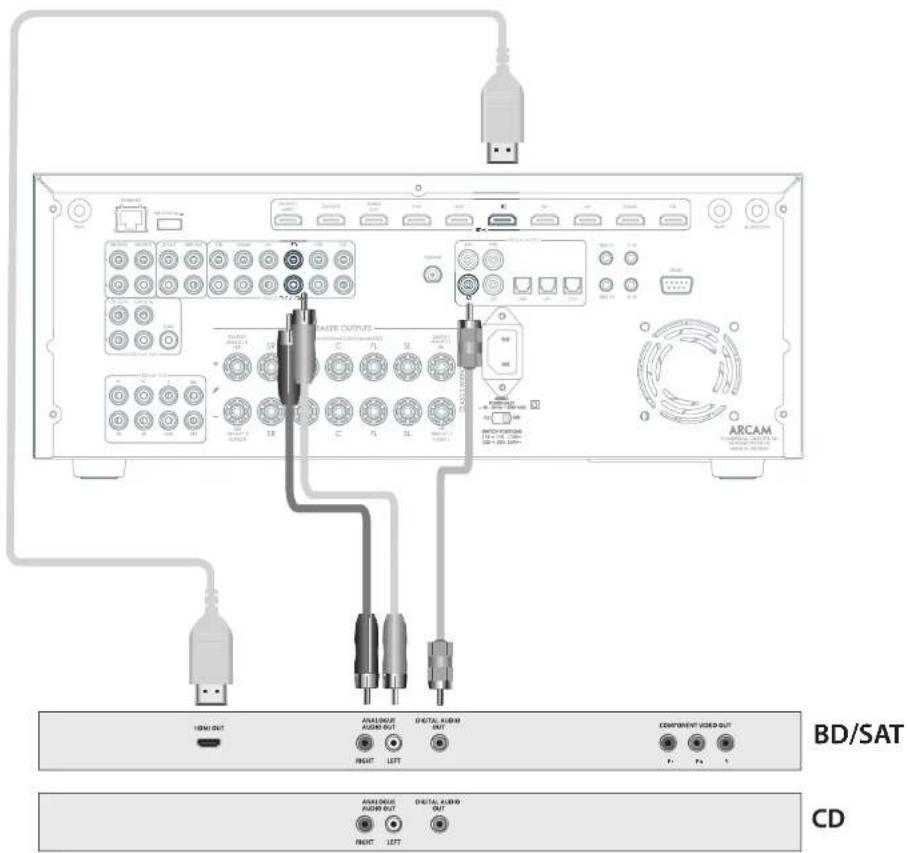

Collegamenti Audio/Video Prima di collegare il ricevitore ai componenti sorgente e agli altoparlanti, occorre leggere con attenzione le prossime pagine, che spiegano le procedure di connettività di ingressi e uscite disponibili. La sezione 'Altoparlanti' spiega come collegare gli altoparlanti al fine di evitare danni all'amplificatore e come organizzare gli altoparlanti per ottenere prestazioni ottimali. Generale Gli ingressi sono hanno dei nomi per rendere più facile il riferimento a dispositivi collegati (ad esempio ' ' o ‘ '). Hanno tutti lo stesso circuito di ingresso, quindi non c'è alcun motivo per cui non si debba collegare un dispositivo diverso a qualsiasi ingresso. Per esempio, se avete due lettori BD e non è stato utilizzato l'ingresso AV, allora il secondo lettore BD può essere collegato all'ingresso AV. Quando si collega una sorgente video, l'audio deve essere collegato alle prese corrispondenti. Ad esempio, se si ha un decoder satellitare collegato a un ingresso video , l'audio deve essere collegato agli ingressi audio ! Eettuare i collegamenti Aver cura di posizionare i cavi il più lontano possibile da qualsiasi cablaggio di alimentazione, di ridurre il ronzio e altri problemi di rumore. NOTA: Per ogni ingresso, è necessario impostare la 'Sorgente video' e 'Sorgente audio' in base al tipo di connessione. (vedi “Cong. Ingresso.” a pagina IT-30) Connettori HDMI PVR, UHD, BD, SAT, AV, GAME, STB Collegare le uscite video HDMI del dispositivo sorgente a questi corrispondenti ingressi HDMI. USCITA (Zone2 – AVR20, AVR30, AV40) Collegare questa uscita all'ingresso video HDMI del dispositivo di visualizzazione. L'uscita1 è compatibile con il canale ritorno audio esteso HDMI (eARC). Disponendo di un televisore supportato, il suono proveniente dal sintonizzatore interno del televisore (ad esempio, Freeview, Freesat, DVB-T) sarà disponibile tramite l'ingresso "Display" del ricevitore. DIGITAL AUDIO RS232 BLUETOOTHWI-FI

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2 OUT OUTPUT1eARCOUTPUT2 Il connettore HDMI di uscita Z2 può essere utilizzato per collegare l'uscita del ricevitore ad un sistema situato in una seconda stanza. Uscite analogiche del preamplicatore DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Tutte le uscite analogiche del preamplificatore hanno un buffer, hanno una bassa impedenza di uscita, sono a livello di linea e seguono l'impostazione del controllo del volume della Zona 1. Sono in grado di usare cavi lunghi o più ingressi in parallelo se necessario. Per ulteriori informazioni sul collegamento di altoparlanti o amplificatori di potenza aggiuntivi, consultare le pagine IT-7 e IT-14. Il modello AV40 dispone di uscite XLR oltre alle pre-uscite fono per il collegamento a un amplificatore esterno. Ingressi analogici audio DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

Collegare gli ingressi sinistro e destro alle uscite sinistra e destra del dispositivo sorgente. Ingresso AUX del pannello anteriore HOME THEATREPOWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR30 L'ingresso AUX del pannello anteriore può essere utilizzato come ingresso analogico, servendosi di un cavo stereo da 3,5 mm. Presa PHONES sul pannello anteriore Questa presa accetta cuffie con un rating di impedenza tra 32 Ω e 600 Ω, dotate di una spina stereo da 3,5 mm. La presa delle cuffie è sempre attiva, tranne quando il ricevitore è silenziato. Quando lo spinotto per le cuffie è inserita, le uscite dei diffusori e le uscite del preamplificatore analogico vengono disattivate automaticamente.IT-10 DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVR HDMI FM/DABCDPVR AVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

8 LOAD IMPEDANCE RECOMMENDED

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 BD/SAT Pr Pb Y Guida al collegamento Lettore Blu-ray Disc (BD) / DVD La figura mostra come effettuare i collegamenti audio e video da un tipico lettore BD/DVD. Qualunque siano le connessioni usate, HDMI, digitali o analogiche, le connessioni che utilizzano ingessi/ uscite etichettati sul ricevitore ne miglioreranno il funzionamento. Ricevitore satellitare Un ricevitore satellitare è collegato con lo stesso ordine di preferenza delle uscite fornite dal ricevitore satellitare. Lettore CD Collegare l'uscita digitale all'ingresso CD digitale del ricevitore e l'uscita analogica all'ingresso CD analogico del ricevitore, tramite un cavo di connessione di alta qualità. NOTA: Per ogni ingresso, è necessario impostare la 'Sorgente audio' in base al tipo di connessione. (vedi “Cong. Ingresso.” a pagina IT-30) DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVR HDMI FM/DABCDPVR AVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

8 LOAD IMPEDANCE RECOMMENDED

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 BD/SAT Pr Pb YIT IT-11 In aree di trasmissione su Banda III (come nel Regno Unito), utilizzare un'antenna Yagi multi-elemento con gli elementi montati verticalmente, poiché le trasmissioni sono polarizzate verticalmente. Se si è vicino a più di un trasmettitore, utilizzare un'antenna omnidirezionale o a dipolo piegata. Se i servizi DAB nella vostra area vengono trasmessi su banda L, allora chiedete al vostro rivenditore un consiglio per la migliore antenna da utilizzare. Wi-Fi/Bluetooth DIGITAL AUDIORS232 BLUETOOTHWI-FI

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 In caso di utilizzo delle funzioni Wi-Fi o Bluetooth del ricevitore, applicare l'antenna unica per il Bluetooth e le due antenne per il Wi-Fi. Connettore DAB/FM Il ricevitore è dotato di un modulo ricevitore FM e DAB/ DAB+. Il tipo di antenna necessario dipende dalle vostre preferenze di ascolto e le condizioni locali. Il ricevitore garantisce un'ottima ricezione radio, ma solo se si riceve un segnale di trasmissione di buona qualità. Provare le antenne fornite con l'unità. Se siete in un'area con segnale da medio a forte, queste dovrebbero essere adeguate per una buona ricezione. In aree con segnale debole, può essere necessaria un'antenna montata su un tetto o soffitta. Contattare il rivenditore locale Arcam o esperti di installazione di antenne per darvi informazioni sulle condizioni di ricezione locali. DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCD

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Nelle aree con forti segnali, l'antenna con filo a 'T' DAB/FM in dotazione può essere utilizzata con buoni risultati. Montare l'antenna il più in alto possibile su un muro. Nel Regno Unito gli elementi a 'T' devono essere posizionati in verticale per la ricezione DAB in quanto le trasmissioni sono polarizzate verticalmente. In altre località, controllare con il proprio rivenditore Arcam o provare le posizioni orizzontale e verticale per una migliore ricezione. Provare ogni muro utilizzabile della stanza per vedere quale dà la migliore ricezione e usare chiodini o nastro adesivo per fissare l'antenna in forma di una 'T', ma bisogna evitare che i chiodi entrino in contatto con il filo interno dell'antenna. Una volta installata e verificata la ricezione DAB/FM, controllare la potenza del segnale premendo il tasto sul pannello anteriore o sul telecomando fino a quando l'indicatore di qualità del segnale viene visualizzato. In aree con segnale debole, un'antenna ad alto guadagno, montata esternamente o sul tetto è auspicabile al fine di ricevere il maggior numero di servizi. Connettori Audio Radio e WirelessIT-12 altri connettori Connettori seriale Connettore seriale RS232 DIGITAL AUDIO RS232

OUTAVSTBCDBD SAT PVRHDMIFM/DABCDPVRBDAVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUTZONE2 RHEIGHT1 RSBRSBRHEIGHT1 RZONE2 RZONE2 LHEIGHT1 LSBLSBLHEIGHT1 LZONE2 LSRSRFRFRCCFLFLSLSLCAMBRIDGE, CB25 9PB, UKDESIGNED IN THE UKMADE IN VIETNAMCLASS 2 WIRING

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Il connettore viene utilizzato con dispositivi di controllo con una porta seriale RS232 (per esempio, controller touch- screen Crestron e AMX). Connettore di rete Il networking è un argomento complesso e in questo manuale sono presentate solo alcune brevi linee guida. Si prega di contattare il proprio rivenditore o installatore specializzato Arcam per ulteriori informazioni sull'introduzione del ricevitore in una rete di computer. DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Ethernet In caso di collegamento di un cavo Ethernet, il ricevitore tenterà automaticamente di connettersi alla rete. Si consiglia di utilizzare cavi CAT5 inseriti nella presa RJ45 etichettata sul pannello posteriore. Se la rete utilizza un indirizzo IP statico e non un DHCP, è necessario fornire l'indirizzo IP, gateway e DNS; vedere pagina IT-32 per informazioni sulla configurazione della rete. Connettore USB Il ricevitore può essere aggiornato tramite la presa USB sul retro dell'unità. Connettori trigger

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 punta: Uscita trigger guaina: Terra I connettori trigger ( e ) forniscono un segnale elettrico ogni volta che il ricevitore è acceso e la relativa zona attiva. Il segnale di trigger può essere utilizzato per accendere e spegnere componenti compatibili di dispositivi di home entertainment, per esempio, è possibile impostare un trigger per accendere il televisore e il lettore BD ogni volta che il ricevitore viene acceso. Sono presenti due prese di uscita trigger sul ricevitore, ciascuna in grado di emettere un segnale di commutazione da 12 V, 70 mA. La presa è progettata per jack mono da 3,5 mm: la punta è l'uscita del trigger, la guaina è la terra. TRIG Z1 Utilizzare in remoto per accendere e spegnere gli amplificatori o apparecchiature sorgente per la Zona 1. Acceso = 12V, Spento = 0V. TRIG Z2 (non disponibile su AVR10) Utilizzare in remoto per accendere e spegnere gli amplificatori o apparecchiature sorgente per la Zona 2. Acceso = 12V, Spento = 0V. Connettori infrarossi (IR)

SPEAKER OUTPUTSWI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 punta: Segnale modulato guaina: Terra Gli ingressi infrarossi ( e ) consentono il collegamento di ricevitori IR esterni, sia quando il ricevitore IR sul pannello anteriore del ricevitore è completamente o parzialmente ostruito o per consentire l'utilizzo di un telecomando in Zona 2. Ci sono due ingressi IR sul ricevitore, ciascuno progettato per jack stereo o mono da 3,5 mm. La punta è il segnale modulato, la guaina è la terra. Z1 IR Questo ingresso è destinato all'uso con un ricevitore IR locale quando il pannello anteriore del ricevitore è ostruito. Z2 IR (non disponibile su AVR10) Questo ingresso è destinato all'uso con un ricevitore IR locale in Zona 2 per permettere il controllo remoto del ricevitore da una seconda stanza. Un fornitore di ricevitori ad infrarossi e accessori e sistemi di emissione è Xantech. Vedere www.xantech.com per ulteriori informazioni, oppure rivolgersi al rivenditore Arcam. NOTA: Gli ingressi IR sul ricevitore sono progettati per segnali modulati. Se il ricevitore IR esterno demodula il segnale IR, non funzionerà. Inoltre l'apparecchio non fornisce alimentazione ai ricevitori esterni sulla presa IR, quindi sarà richiesta una fonte di alimentazione esterna. NOTA: Le prese indicate con 'Z2' si riferiscono a connessioni usate durante l'installazione multi- stanza. Per maggiori informazioni su questi connettori, consultare pagina IT-9.IT IT-13 Altoparlanti I modelli AVR10/AVR20/AVR30/AV40 permettono di collegare fino a sedici altoparlanti. Il modello AV40 richiede amplificatori di potenza aggiuntivi per tutti i canali. I modelli AVR10/AVR20/AVR30 hanno 7 canali di amplificazione. 5 canali corrispondono agli altoparlanti installati nelle posizioni anteriore sinistra, centrale, anteriore destra, surround sinistro, surround destro. I 2 canali rimanenti possono essere assegnati per: biamplificare l'anteriore sinistro e destro il surround posteriore sinistro e destro verticale 1 sinistro e destro Zona 2 sinistro e destro (AVR20, AVR30, AV40) Verticale anteriore sinistro, verticale anteriore destro, verticale posteriore sinistro, verticale posteriore destro e 5 altoparlanti aggiuntivi possono essere applicati usando un amplificatore aggiuntivo; consultare pagina IT-14 per ulteriori informazioni. Con l'aggiunta di canali verticali correttamente installati e configurati, dotati di sistemi Dolby Atmos, DTS:X o Auro 3D, l'impianto home theatre garantirà un'esperienza sonora di ultima generazione per l'ascolto dei film, capace di creare un audio dinamico e potente tutto intorno allo spettatore. La congurazione e la posizione degli altoparlanti è molto importante. Tutti gli altoparlanti, ad eccezione del subwoofer, dovrebbero essere sistemati intorno alla vostra posizione normale di visione/ascolto. Il subwoofer deve essere posto in una posizione che fornisce una risposta in frequenza uniforme in tutte le posizioni di ascolto. Un posizionamento errato porta alla produzione di rimbombi in alcune aree. Spesso l'unico modo per trovare una buona posizione per il subwoofer è fare delle prove. Un buon posto per iniziare a sperimentare è vicino a un muro, ma ad almeno 1 m di distanza da qualsiasi angolo. Potete anche consultare il manuale del subwoofer per i suggerimenti sul posizionamento.IT-14 Collegamento degli altoparlanti Per collegare ogni altoparlante, svitare i corrispondenti terminali sul retro del ricevitore, inserire i cavi degli altoparlanti attraverso il foro in ogni posizione e riavvitare i terminali. Assicurarsi che il terminale rosso (positivo/+) del diffusore è collegato al terminale rosso (positivo/+) sul pannello posteriore, e il terminale nero (negativo/-) del diffusore è collegato al terminale nero (negativo/-) sul pannello posteriore. DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD SAT PVRHDMIFM/DABCDPVRBDAVGAMESTBLINE OUTANALOGUE AUDIOZ2 OUTHEIGHT1HEIGHT2LRCH15/16CH13/14SUB2LRETHERNETUSB 5V/0.5AFLFRSLSRCSUB1SBLSBRPREAMP OUTPREAMP OUT

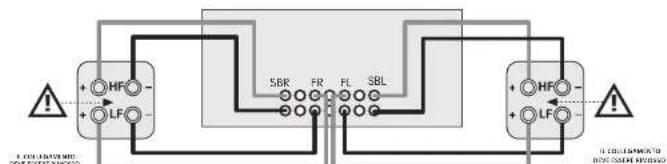

WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 È importante che nessun filo vagante proveniente da questi collegamenti possa toccare un altro cavo o la custodia del prodotto. L'incapacità di garantire questa condizione può causare un cortocircuito e danneggiare il ricevitore. Assicurarsi che l'unità sia spenta durante il collegamento degli altoparlanti. Non stringere troppo i terminali dei diusori, o utilizzare una chiave, pinze, ecc, in quanto ciò potrebbe danneggiare i terminali e ciò non sarebbe coperto dalla garanzia del prodotto. Cavi degli altoparlanti Gli altoparlanti devono essere collegati all'amplificatore con cavi in rame a bassa impedenza di buona qualità, ad alta purezza. Si dovrebbero evitare i cavi economici - sono un falso risparmio e possono degradare significativamente la qualità del suono. Il cavo che va verso gli altoparlanti deve essere il più breve possibile. I collegamenti con i terminali degli altoparlanti devono essere sempre stretti con le dita, sia che si utilizzino fili scoperti che connettori a forcella. Biamplicazione degli altoparlanti anteriori sinistro e destro La biamplificazione è l'uso di due canali di amplificazione per altoparlante. La biamplificazione è in grado di fornire una migliore qualità del suono rispetto al singolo cablaggio convenzionale. Se non si dispone di altoparlanti surround posteriori (ad esempio si dispone di un sistema 5.1 surround, non un sistema 7.1), allora si può usare le uscite libere degli altoparlanti surround posteriori per biamplificare gli altoparlanti anteriori sinistro e destro, se gli altoparlanti supportano la biamplificazione. I canali liberi in alternativa può essere utilizzati per alimentare gli altoparlanti stereo in un'altra stanza (Zona 2). Gli altoparlanti che supportano la biamplificazione hanno due serie di terminali +/- per altoparlante, solitamente legati insieme da strisce di metallo. Queste strisce di metallo DEVONO essere rimosse in caso di biamplificazione, la loro mancata rimozione si tradurrà in danni all'amplificatore che non è coperto dalla garanzia. Per biamplificare gli altoparlanti anteriori sinistro e destro, rimuovere le strisce di metallo dai terminali degli altoparlanti. Collegare i terminali del woofer o LF ai terminali FL e FR sul ricevitore. Collegare i terminali del tweeter o HF ai terminali SBL e SBR sul ricevitore. Infine, accedere al menu di configurazione ‘Tipi altoparlanti' e impostare l'opzione di menù 'Utilizzare i Canali 6+7 per' su 'BiAmp Sx+Dx'; vedere pagina IT-31.

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 Il ricevitore consente di collegare fino a quattro subwoofer attivi alle uscite o . Consultare il manuale del subwoofer per la corretta impostazione e la procedura di collegamento per il vostro particolare subwoofer. Utilizzo di amplicatori di potenza esterni L'amplificatore di potenza interno del ricevitore può essere integrato o sostituito con amplificatori di potenza esterni, quali Arcam PA720. Collegare le prese agli ingressi dell'amplificatore di potenza: DIGITAL AUDIORS232BLUETOOTHWI-FITRIG Z1 Z1 IRZ2 IRTRIG Z2 OUTAVSTBCDBD

SPEAKER OUTPUTS WI-FI STBGAMEAVSATBDUHDPVR ZONE2OUTOUTPUT1eARCOUTPUT2 FL, FR Collegare questi ai canali anteriori equivalenti (destro e sinistro) del vostro amplificatore di potenza.

Collegare queste uscite al canale anteriore centrale del vostro amplificatore di potenza. SUB Uscita subwoofer. Collegare questo all'ingresso del subwoofer attivo, se presente. SR, SL Uscite surround destro e surround sinistro. Collegare queste uscite agli ingressi dell'amplificatore di potenza surround destro e sinistro. SBR, SBL Uscite surround posteriore destro e surround posteriore sinistro. Collegare queste agli ingressi dell'amplificatore di potenza surround posteriore destro e surround posteriore sinistro. Verticale 1 (Altezza posteriore), Verticale 2 (Altezza posteriore) Altezza anteriore e Altezza posteriore. Collegare queste uscite agli ingressi dell'amplificatore di potenza del canale verticale. Tutte le uscite analogiche del preamplificatore hanno un buffer, hanno una bassa impedenza di uscita e sono a livello di linea. Sono in grado di usare cavi lunghi o più ingressi in parallelo se necessario.IT IT-15 Funzionamento del ricevitore Per visualizzare le informazioni si consiglia di usare il menù OSD (On-Screen Display) sul dispositivo di visualizzazione quando possibile. Accensione Premere il pulsante di accensione sul pannello anteriore. Il LED di accensione si illumina in bianco. Quando l'inizializzazione è completata, il display mostra l'impostazione del volume e il nome dell'ingresso selezionato. Attendere che l'unità abbia terminato l'inizializzazione prima di usare il ricevitore. Si raccomanda, se l'apparecchio è spento, di attendere almeno 10 secondi prima di accenderlo nuovamente. Standby Il ricevitore dispone di una modalità di standby che può essere inserita premendo STANDBY sul telecomando. In modalità standby, il display è vuoto e il LED si illumina di rosso. Tuttavia, se l'unità deve essere lasciata inutilizzata per un periodo prolungato, si consiglia di scollegarla dalla rete elettrica per risparmiare energia. Per passare dalla modalità standby Premere il pulsante STANDBY sul telecomando o un tasto qualsiasi sul pannello anteriore (ad eccezione del tasto di accensione), o ancora ruotare la manopola del volume. Display del pannello anteriore Il ricevitore è pronto per l'uso dopo circa quattro secondi. La finestra del display mostra la sorgente attualmente selezionata e l'ultima impostazione di visualizzazione delle informazioni selezionata (questa linea di informazioni può essere modificata utilizzando il pulsante ). L'impostazione corrente del volume per la Zona 1 viene visualizzata sul pannello anteriore. L'impostazione del volume per la Zona 2 viene visualizzata temporaneamente ogni volta che viene regolata. Il display del pannello anteriore è anche usato per la configurazione dell'unità dopo aver premuto il tasto sul pannello anteriore o sul telecomando. Selezione di una sorgente Per selezionare una particolare sorgente, premere il tasto o fino a che la sorgente viene visualizzata sul display del pannello anteriore, o (se disponibile) premere il tasto corrispondente alla sorgente sul telecomando. Sono disponibili le seguenti sorgenti: STB Ingresso Set Top Box GAME Ingresso della console di gioco AV Ingresso dispositivi audio-video SAT Ingresso Satellite BD Ingresso lettore Blu-ray Disc/DVD UHD Ingresso lettore UHD PVR Ingresso videoregistratore digitale CD Ingresso lettore Compact Disc FM Ingresso sintonizzatore interno DAB Ingresso sintonizzatore interno (questa sorgente è dipendente dal mercato e potrebbe non essere disponibile sul ricevitore) NET Ingresso Ethernet USB Ingresso dispositivo a stato solido USB esterno (ad esempio pen drive) AUX Ingresso ausiliario (pannello anteriore) DISPLAY L'Audio Return Channel (eARC) da un display compatibile. Utilizzare questo canale con una televisione compatibile con sintonizzatori TV interni. Molti ingressi audio hanno entrambe le collegamenti analogici e digitali. È necessario specificare il tipo di collegamento utilizzato per ogni ingresso usando l'opzione 'Sorgente audio' in 'Config. Ingresso.' menù, vedere pagina IT-30. Un'impostazione errata comporterà l'assenza di suono: il valore predefinito per gli ingressi HDMI è l'audio HDMI. Se non si utilizza l'audio HDMI, allora questa impostazione deve essere modificata. Per ingressi privi di HDMI, l'impostazione predefinita è l'audio digitale. La modalità di elaborazione e le funzioni Stereo Direct sono ricordate e richiamate per ogni singolo ingresso. Stereo Direct Per ascoltare un ingresso stereo analogico puro, premere il pulsante . La modalità Stereo Direct ignora automaticamente tutti le elaborazioni e le funzioni surround. In modalità diretta, l'elaborazione digitale viene arrestata per migliorare la qualità del suono e riduce il rumore digitale del ricevitore al minimo assoluto. Nota: quando si seleziona la modalità Stereo Direct, non viene eseguita la gestione dei bassi, per cui i segnali dei bassi non saranno reindirizzati a un subwoofer. Controllo del volume È importante rendersi conto che il livello dell'indicatore di volume non è un'indicazione accurata della potenza erogata agli altoparlanti. Il ricevitore spesso eroga la sua potenza di uscita molto prima che il controllo del volume raggiunga la sua posizione massima, soprattutto quando si ascolta musica registrata ad alto volume. In confronto, alcune colonne sonore dei film possono apparire molto silenziose, poiché molti registi preferiscono mantenere i livelli massimi in riserva per le sequenze di effetti speciali. Cue Per utilizzare le cuffie con il ricevitore, collegare le cuffie nella presa al centro del pannello anteriore. Quando le cuffie sono collegate alla presa del pannello anteriore, le uscite per la Zona 1 sono disattivate e l'audio sarà indirizzato a due canali (2.0). È necessario il down-mix di due canali in modo che il canale centrale e le informazioni di surround possano essere ascoltati tramite le cuffie. FunzionamentoIT-16 Menù esteso del pannello anteriore Premendo il tasto sul pannello anteriore e tenendolo premuto per più di quattro secondi, si apre il menù esteso, che consente di eseguire le seguenti operazioni: Ripristino delle impostazioni di fabbrica Questa opzione consente di ripristinare tutte le impostazioni del ricevitore ai valori di fabbrica. Controlla aggiornamenti Verifica la presenza di aggiornamenti firmware via etere (richiede una connessione di rete esterna). Ripristino backup sicuro Questa opzione consente di ripristinare tutte le impostazioni al loro stato salvato utilizzando la funzione 'Conservazione backup sicuro'. Questa opzione è utile se le impostazioni sono cambiate involontariamente. Conservazione backup sicuro Questa opzione consente di salvare tutte le impostazioni del ricevitore in un'area sicura della memoria. Le impostazioni possono essere recuperate utilizzando l'opzione Ripristina sopra riportata. Ripristino backup USB Questa opzione permette di ripristinare tutte le impostazioni da un file precedentemente salvato su un'unità flash USB. Conservazione backup USB Questa opzione consente di salvare tutte le impostazioni su un'unità flash USB. Regione Definisce la propria regione di residenza - Europa, (Resto del mondo) USA o Canada. Cambio codice remoto Il codice predefinito di sistema RC5 del ricevitore è 16. Se necessario, per esempio a causa di un altro dispositivo del sistema che usa questo sistema codice RC5, può essere cambiato in 19. Il telecomando in dotazione può essere riprogrammato per utilizzare i 19 comandi del codice di sistema RC5, consultare pagina IT-20. Modalità standby L'opzione "Auto" usa la funzione di standby automatico per risparmio energetico, per cui l'unità entra in modalità standby dopo 20 minuti di assenza di segnali o di mancato utilizzo, mentre la modalità "manuale" lascia all'utente il controllo completo sull'attivazione dello standby. Sensibilità protezione Questa opzione consente di regolare la sensibilità di protezione dell'amplificatore di potenza (non disponibili su AV40). Questa opzione va usata con cautela, poiché è stata deliberatamente configurata per garantire la massima protezione e va attivata solo con altoparlanti che sono "carichi complessi"! Usa display HDMI Se questa opzione è impostata su "no", il ricevitore ignora l'EDID del display e tutta la risoluzione della sorgente è inviata al ricevitore. Tipo display Regola la posizione degli OSD in base all'utilizzo di un display 16:9 o 21:9. Aggiornamento del rmware via USB Il firmware del ricevitore può essere aggiornato da un'unità flash USB che contiene un file di aggiornamento del firmware. È possibile scaricare il file del firmware più recente, insieme con le istruzioni di aggiornamento, dal sito Arcam (www.arcam.co.uk).IT IT-17 Uso Del Pannello Anteriore MUTO Esclude tutte le uscite audio analogiche nella zona selezionata. ALIMENTAZIONE Accende e spegne l'alimentazione principale del ricevitore. Una volta che l'apparecchio è spento, deve essere lasciato per almeno dieci secondi prima di riaccenderlo. AUX Ingresso di livello linea ausiliaria. CUFFIE Questa presa accetta cuffie con un rating di impedenza tra 32 Ω e 600 Ω, dotate di una spina stereo da 3,5 mm. DISPLAY Questo cambia la luminosità del display tra off/dim/bright. ZONA Seleziona tra controllo Zona 1 e Zona 2.

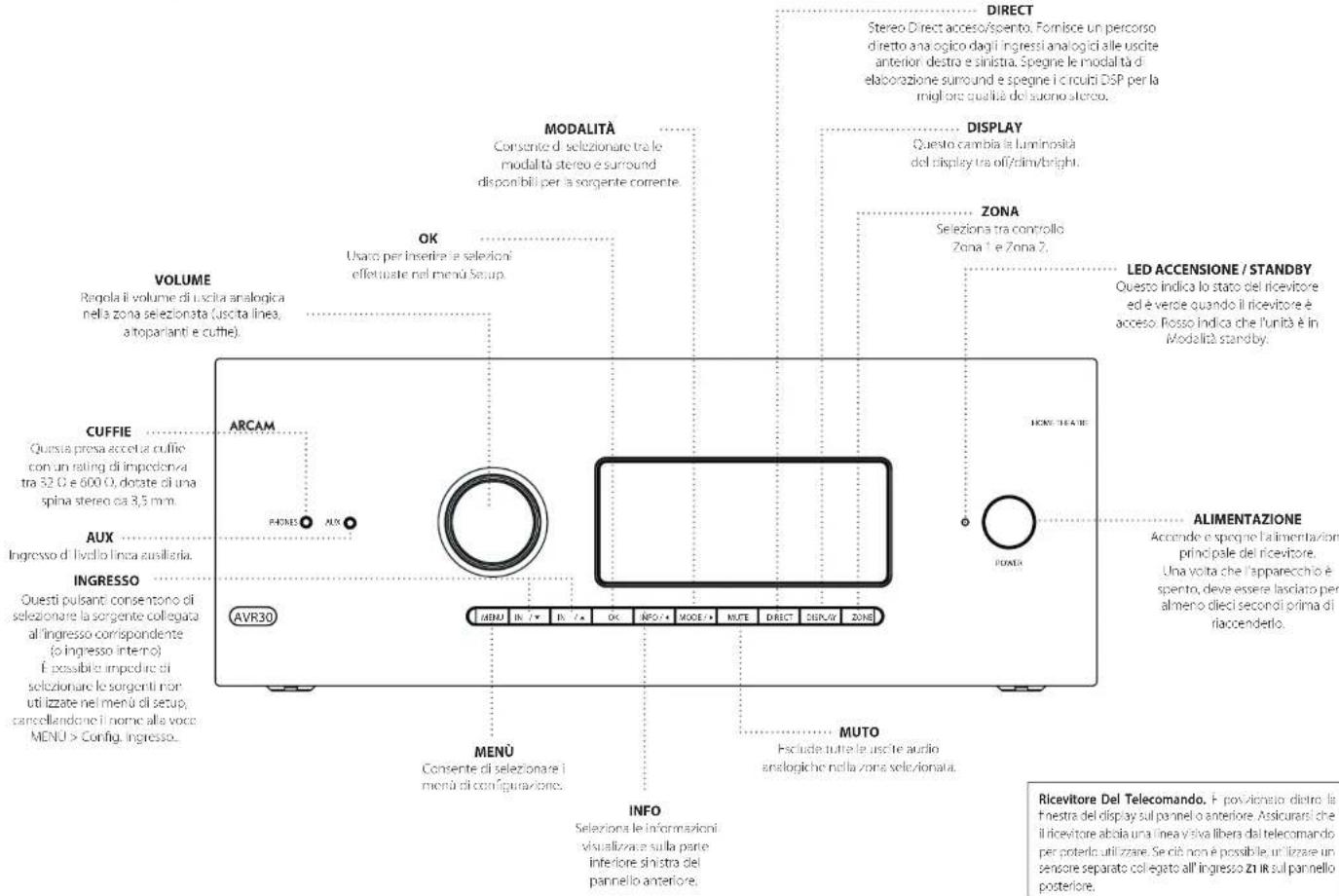

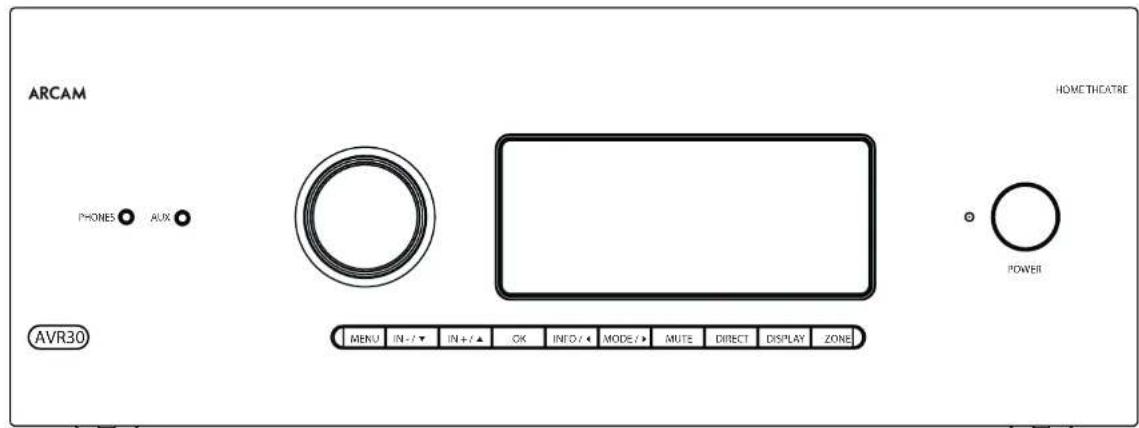

LED ACCENSIONE / STANDBY

Questo indica lo stato del ricevitore ed è verde quando il ricevitore è acceso. Rosso indica che l'unità è in Modalità standby.

Usato per inserire le selezioni effettuate nel menù Setup. INFO Seleziona le informazioni visualizzate sulla parte inferiore sinistra del pannello anteriore. MODALITÀ Consente di selezionare tra le modalità stereo e surround disponibili per la sorgente corrente. DIRECT Stereo Direct acceso/spento. Fornisce un percorso diretto analogico dagli ingressi analogici alle uscite anteriori destra e sinistra. Spegne le modalità di elaborazione surround e spegne i circuiti DSP per la migliore qualità del suono stereo. HOME THEATREPOWER

ZONEDISPLAYDIRECTMUTEMODE / 4INFO / 3OKIN + / 5IN - / 6MENU

PHONES AUX AVR30 Ricevitore Del Telecomando. È posizionato dietro la finestra del display sul pannello anteriore. Assicurarsi che il ricevitore abbia una linea visiva libera dal telecomando per poterlo utilizzare. Se ciò non è possibile, utilizzare un sensore separato collegato all' ingresso Z1 IR sul pannello posteriore. VOLUME Regola il volume di uscita analogica nella zona selezionata (uscita linea, altoparlanti e cuffie). INGRESSO Questi pulsanti consentono di selezionare la sorgente collegata all'ingresso corrispondente (o ingresso interno) È possibile impedire di selezionare le sorgenti non utilizzate nel menù di setup, cancellandone il nome alla voce MENÙ > Config. Ingresso.. MENÙ Consente di selezionare i menù di configurazione.IT-18 Telecomando Il telecomando universale Il ricevitore è dotato di un sofisticato telecomando retroilluminato universale, in grado di controllare fino a otto dispositivi. È pre-programmato per l'uso con il ricevitore e molti altri prodotti Arcam (sintonizzatori FM/DAB, lettori CD e lettori BD). Con la sua vasta libreria di codici integrata, può essere utilizzato anche con migliaia di componenti audio-video di terzi: TV, box satellitari e set-top box, PVR, lettori CD, ecc... Consultare l'elenco dei codici alla fine di questo manuale. Il telecomando è anche in grado di 'apprendere', è infatti possibile insegnargli quasi tutte le funzioni di un vecchio telecomando per dispositivo unico. Uso del telecomando Si prega di tenere presente quanto segue quando si utilizza il telecomando: Controllare l'assenza di ostacoli tra il telecomando e il relativo sensore sul ricevitore. Il telecomando ha un raggio di circa 7 metri. (Se il sensore remoto è oscurato, sul pannello posteriore è disponibile la presa di ingresso del telecomando IR Z1. Si prega di rivolgersi al proprio rivenditore per ulteriori informazioni.) Il funzionamento del telecomando può essere compromesso se una forte luce solare o una luce fluorescente illumina il sensore remoto del ricevitore. Sostituire le batterie quando si nota una riduzione del raggio di funzionamento del telecomando. Inserimento delle batterie nel telecomando

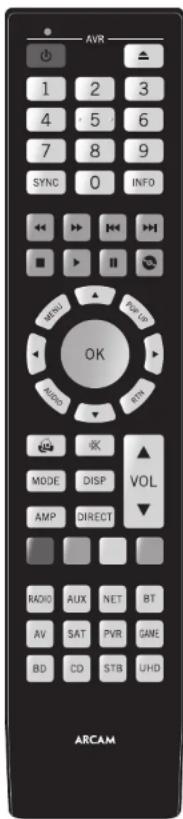

1. Aprite il vano batteria sul retro del telecomando.

A questo scopo, spingere la scanalatura sul coperchio della batteria nella direzione indicata dalla freccia e rimuovere il coperchio.

2. Inserire due batterie 'AAA', come indicato nel vano

3. Sistemare il coperchio della batteria. A questo

scopo, inserire la linguetta del coperchio della batteria nel relativo foro sul lato corto del vano batteria. Quindi spingere in basso il lato opposto del coperchio della batteria (con la scanalatura) e far scorrere il coperchio nella struttura principale del telecomando finché non si aggancia. Note sulle batterie: L'uso improprio delle batterie può causare danni, ad esempio la perdita di liquido ed esplosioni. Non mischiare batterie vecchie e nuove. Non utilizzare insieme batterie non identiche – anche se possono sembrare simili, batterie diverse possono avere tensioni diverse. Assicurarsi che il segno più (+) e meno (-) di ciascuna batteria corrispondano alla direzione indicata nel vano batterie. Rimuovere le batterie dall'apparecchio se non sarà utilizzato per un mese o più. Per lo smaltimento delle batterie usate, vi preghiamo di rispettare le norme governative o locali in vigore nel proprio paese o regione. Informazioni utili Retroilluminazione La retroilluminazione si attiva per otto secondi ogni volta che viene premuto un tasto. Questo consente di utilizzare il dispositivo mobile in condizioni di illuminazione attenuata. LED lampeggianti Lampeggi brevi indicano un tasto valido. Lampeggi più brevi trasmettono le informazioni (ad esempio un codice dispositivo) o segnalano l'inizio e il completamento di una sequenza di programmazione. Il simbolo '

' è usato nel manuale per indicare un LED che lampeggia. Timeout e tasti non assegnati Timeout - Dopo 30 secondi il telecomando esce dallo stato di programmazione e ritorna al funzionamento normale. Timeout tasto bloccato - Premendo un tasto ininterrottamente per 30 secondi, il telecomando interrompe l'invio della trasmissione IR per preservare la durata della batteria. Il telecomando rimane spento fino a quando tutti i tasti vengono rilasciati. Tasti non assegnati - il telecomando ignora la pressione di tasti non assegnati per una particolare modalità dispositivo e non trasmette IR. Indicatore di bassa tensione Quando le batterie iniziano a scaricarsi, la retroilluminazione lampeggia brevemente ogni volta che si preme un pulsante. In questo caso, inserire il più presto possibile due nuove batterie alcaline AAA.IT IT-19 Modalità dispositivo / Tasti sorgente Poichché il telecomando è in grado di controllare il ricevitore e una serie di altre apparecchiature, molti dei pulsanti hanno più di una funzione, a seconda della 'modalità dispositivo' selezionata sul telecomando. I tasti della modalità dispositivo (indicati sotto) selezionano la sorgente sul ricevitore. Se uno di questi tasti viene premuto brevemente, viene trasmesso un comando per modificare la sorgente sull'unità. Anche la funzionalità del telecomando cambia per azionare il dispositivo di origine selezionato, è come avere più telecomandi in mano! Sintonizzatore interno FM o DAB Ingresso ausiliario Ingresso Ethernet (ad esempio radio Internet) Ingresso Bluetooth Ingresso dispositivi audio-video Ingresso Satellite Ingresso Personal Video Recorder (o Digital Video Recorder) Ingresso della console di gioco Lettore Blu-ray Disc o DVD Ingresso lettore Compact Disc Ingresso per il decoder Set Top Box UHD Ingresso lettore UHD Ogni modalità dispositivo modifica il comportamento di molti dei tasti del telecomando per controllare il dispositivo sorgente in modo appropriato. Per esempio: in modalità CD

riproduce il brano precedente CD, ma in modalità AV

emette al TV il comando 'canale giù'. Il telecomando rimane nell'ultima modalità dispositivo selezionata; in tal modo non sarà necessario premere un tasto di selezione modalità dispositivo prima dei tasti di comando, se per esempio si stanno solo riproducendo o saltando determinati brani di un CD. Tasti di navigazione I tasti di navigazione guidano il cursore nei menù di configurazione o nei menù su schermo. Essi replicano anche le funzioni di navigazione dei telecomandi originali in dotazione di altri dispositivi di home entertainment nel sistema. OK conferma le impostazioni. Controllo del volume L'impostazione predefinita del telecomando fa in modo che i pulsanti di controllo del volume e di disattivazione audio controllino sempre il volume del ricevitore, indipendentemente dalla modalità dispositivo attualmente impostata. Questo è noto come 'punch-through' del volume. Ad esempio, se si sta ascoltando un CD, è probabile che il telecomando sia in modalità dispositivo CD per controllare il lettore CD. È possibile utilizzare i controlli del volume sul telecomando direttamente per regolare il volume dell'ricevitore senza prima dover premere per mettere il telecomando in modalità dispositivo AMP. I tasti del volume fanno il 'punch-through' della modalità dispositivo CD sul telecomando verso la modalità dispositivo AMP. Il 'punch-through' del volume può essere disattivato singolarmente per ogni modalità dispositivo se lo si desidera. Personalizzazione del telecomando Il telecomando offre una funzione di apprendimento codici, che permette di copiare fino a 16 funzioni da un telecomando originale sulla tastiera del nuovo telecomando. Per dettagli su questo, e altre opzioni di personalizzazione, vedere “Personalizzazione del telecomando” a pagina IT-20. Il telecomando è conforme con la Parte 15 delle norme FCC Questo apparecchio è stato testato ed è risultato conforme ai limiti previsti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una ragionevole protezione contro interferenze dannose in una installazione residenziale. Questa apparecchiatura genera, utilizza e può emettere energia a radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere determinate spegnendo e accendendo l'apparecchio, l'utente è incoraggiato a cercare di rimuovere l'interferenza con uno o più dei seguenti metodi: Riorientare o riposizionare l'antenna di ricezione. Aumentare la distanza tra l'apparecchio e il ricevitore. Collegare l'apparecchio a una presa o a un circuito diverso da quello a cui è collegato il ricevitore. Consultare il rivenditore o un tecnico esperto di televisione o di radio per chiedere aiuto.IT-20 Personalizzazione del telecomando Apprendimento del codice Il telecomando fornito è dotato di una completa libreria di codici pre-programmati. Dopo aver impostato il telecomando per il dispositivo, si potrebbe scoprire che ci sono una o più funzioni del telecomando originale che non hanno corrispondenza sulla tastiera del nuovo. Per comodità, il telecomando ore una funzione di apprendimento codici che permette di copiare no a 16 funzioni da un telecomando originale sulla tastiera del nuovo. Prima di iniziare, assicurarsi che: < Il telecomando originale funzioni correttamente. < I telecomandi non siano rivolti verso il dispositivo. < I telecomandi siano dotati di batterie nuove. < I telecomandi non sono sotto la luce diretta del sole o sotto luci fluorescenti forti. NOTA Funzioni apprese dipendono dalla modalità. È possibile assegnare no a otto diverse funzioni su un unico tasto - una funzione appresa separata per ciascuna modalità. Impostazione diretta codice (Metodo 1) Il primo metodo è quello di programmare il telecomando con il numero di codice a 3 cifre per il dispositivo che si desidera controllare - vedi "Tabelle dei codici dei dispositivi". Annotare il numero o i numeri suggeriti - il codice più comune è elencato per primo. Ora accendere il dispositivo.

1. Premere il tasto del dispositivo per il prodotto che si

desidera impostare, insieme al tasto . Tenere premuti entrambi i tasti per tre secondi fino a quando il LED si illumina. Ora si è in modalità di impostazione, ed è possibile rilasciare i pulsanti.

2. Inserire un codice a 3 cifre per il dispositivo.

Se il codice a 3 cifre immesso è corretto per il dispositivo, esso si spegne. Se non si spegne, inserire il numero di codice successivo dalla lista fino a quando il dispositivo non si spegne.

3. Una volta trovato il codice corretto, premere di

nuovo il tasto del dispositivo. Il LED lampeggia tre volte

per confermare che il codice è stato memorizzato correttamente. Impostazione tramite ricerca dalla libreria (Metodo 2) La ricerca in libreria consente di eseguire la scansione attraverso tutti i codici contenuti nella memoria del telecomando. Può richiedere molto più tempo rispetto al metodo precedente, perciò utilizzare questo metodo solo se: < Il proprio dispositivo non risponde al telecomando, dopo aver provato tutti i codici elencati per la relativa marca. < La marca non è elencata nelle tabelle Codici dei dispositivi.

1. Premere il tasto del dispositivo per il prodotto che si

desidera impostare, insieme al tasto . Tenere premuti entrambi i tasti per tre secondi fino a quando il LED si illumina.

2. Puntare il telecomando verso il prodotto che si desidera

controllare e premere il pulsante

sul tastierino di navigazione. Ogni volta che si preme il pulsante

, il codice conta su (o giù) di un numero di codice, con un segnale per spegnere il dispositivo.

3. Continuare a premere il pulsante verso l'alto o verso il

basso, a intervalli di circa un secondo, fino a quando il dispositivo si spegne. (NON alternare il tasto su e giù - è necessario muoversi in una sola direzione.)

4. Per memorizzare il codice corretto, premere di

nuovo il tasto del dispositivo. Il LED lampeggia tre volte

per confermare che il codice è stato memorizzato correttamente. Impostazione con apprendimento (Metodo 3) Il terzo metodo prevede l''insegnamento' al telecomando Arcam dal telecomando originale del dispositivo. I due telecomandi devono essere rivolti l'uno verso l'altro, a circa 10 cm di distanza.

1. Premere il tasto del dispositivo per il prodotto che si

desidera impostare, insieme al tasto . Tenere premuti entrambi i tasti per tre secondi fino a quando il LED si illumina.

2. Premere sul telecomando Arcam il pulsante a cui si

desidera assegnare un comando. Il LED lampeggia una volta

indicando che il telecomando è pronto per apprendere il comando.

3. Premere e tenere premuto il tasto appropriato sul

telecomando fino a quando il LED lampeggia due volte

. Ciò indica che il telecomandoArcam ha appreso la funzione dall'altro telecomando.

4. Continuare ad apprendere i comandi dall'altro

telecomando premendo il tasto successivo sul telecomando e ripetendo i passi 2 e 3.

5. Una volta che il telecomando ha imparato tutti i

comandi selezionati, premere e tenere premuto il tasto del dispositivo utilizzato per inserire l'apprendimento insieme al tasto numerico per memorizzare i comandi appresi. NOTA Se il LED del telecomando Arcam lampeggia cinque volte

c'è stato un errore nel processo di apprendimento. In questo caso, avviare il programma di Congurazione dell'apprendimento dall'inizio. I tasti e non imparano alcun comando. Note importanti < Una volta che si avvia una sessione di apprendimento del codice, avete circa dieci secondi per effettuare ogni passo. Se ci si mette di più e si va in timeout significa che dovrete avviare di nuovo il processo. < La funzione di apprendimento è specifica per la modalità - è possibile copiare una caratteristica per modalità su un tasto. < Il telecomando può apprendere circa 16 funzioni in totale. < Per sostituire una funzione appresa, è sufficiente assegnare una nuova funzione per lo stesso tasto. < Le funzioni apprese vengono mantenute quando si modificano le batterie. < Se l'apprendimento del codice non funziona, provare a modificare la distanza tra i due telecomandi, fare in modo che la luce dell'ambiente non sia troppo luminosa. NOTA Nelle pagine seguenti, un unico 'lampeggio' del LED di accensione del telecomando è indicato dal simbolo

.IT IT-21 Lettura codici memorizzati

1. Premere il tasto del dispositivo per il prodotto che si

desidera impostare, insieme al tasto . Tenere premuti entrambi i tasti per tre secondi fino a quando il LED si illumina.

2. Premere il tasto e contare il numero di lampeggi

=3, ecc.). C'è un intervallo di tempo tra le cifre. (Si noti che '0' è rappresentato da dieci lampeggi:

Blocco/sblocco di una specifica modalità dispositivo Quando si apre la confezione del telecomando e si inseriscono le batterie, questo è in grado di controllare automaticamente alcuni componenti Arcam (ad esempio lettori BD, amplificatori, sintonizzatori e lettori CD). Raggiungiamo questo obiettivo programmando specifici codici dei dispositivi Arcam sui tasti corrispondenti alle modalità dispositivo, quindi bloccando le modalità del dispositivo in modo che non li riprogrammiate inavvertitamente. Se si desidera modificare queste impostazioni predefinite bloccate - per controllare un lettore BD di terze parti, ad esempio - è necessario prima sbloccare la modalità BD prima di configurare il telecomando, utilizzando uno dei metodi di apprendimento descritti nella pagina precedente. Qui ci sono le impostazioni di fabbrica: Modalità dispositivo Stato predenito Codici predeniti AMP Bloccato 001 (codice Arcam 16)

Bloccato 001 (Arcam)

Sbloccato 108 (Philips TV) UHD Sbloccato Solo apprendimento codice PARTITA Sbloccato Solo apprendimento codice Cancellare i dati appresi Per cancellare tutti i dati appresi per un dispositivo:

1. Premere il tasto del dispositivo per il prodotto che si

desidera impostare, insieme al tasto . Tenere premuti entrambi i tasti per tre secondi fino a quando il LED si illumina.

2. Premere e tenere premuto il tasto del dispositivo per il

prodotto che si desidera cancellare, insieme al tasto per tre secondi finché il LED lampeggia due volte

3. Se nessun'altra pressione del tasto avviene per 30

secondi dopo che il LED lampeggia due volte

, il telecomando esce dalla modalità di cancellazione senza cancellare i dati appresi.

4. Premendo il tasto del dispositivo ancora una volta

entro 30 secondi assieme al tasto dopo che il LED lampeggia due volte

, è possibile terminare la modalità di cancellazione, eliminando tutti i dati appresi sul dispositivo. Il LED lampeggia tre volte

per confermare. Per cancellare i dati appresi per un tasto del dispositivo:

1. Premere il tasto del dispositivo per il prodotto che si

desidera impostare, insieme al tasto . Tenere premuti entrambi i tasti per tre secondi fino a quando il LED si illumina.

2. Premere e tenere premuto il tasto su cui si desidera

eliminare i dati per tre secondi. Il LED lampeggia due volte

. Se non viene effettuata alcuna ulteriore pressione di un tasto, il telecomando esce dalla modalità di cancellazione senza cancellare i dati appresi.

3. Se nessun'altra pressione del tasto avviene per

30 secondi, il LED lampeggia due volte

, il telecomando esce automaticamente dalla modalità di cancellazione senza eliminare i dati appresi.

4. Se si preme di nuovo il tasto del dispositivo assieme al

tasto entro 30 secondi dopo che il LED lampeggia due volte, tutti le informazioni apprese per questo dispositivo sono cancellate e si lascia la modalità di cancellazione. Il LED lampeggia tre volte

come conferma. STB Sbloccato 030 (Bush/Goodmans/ Grundig, dal database SAT ) SAT Sbloccato 128 (Sky+ Digital, dal database SAT) PVR Sbloccato 018 (Humax PVR, da database SAT)

Bloccato 001 (Arcam) Codici alternativi sono disponibili per le soluzioni multi-stanza, o, nel caso il codice vada in conitto con quello di prodotti di altri produttori. Esempio: (codice di sistema 19): 002 Si noti che è necessario modicare il codice di sistema sul prodotto che si desidera controllare, così come sul telecomando.

1. AMP, BD e CD sono i tasti del dispositivo che possono

essere bloccati e sbloccati. Blocco e sblocco sono alternativi (cambiano da blocco a sblocco a blocco, ecc...).

2. Premere e tenere premuto i tasti dispositivo e insieme

per tre secondi. Il LED di alimentazione rimane acceso, mostrando che è in modalità di impostazione blocco/sblocco.

3. Se non vi è un ulteriore pressione di tasti per 30 secondi,

il LED si spegne e il telecomando lascia la modalità di impostazione Blocco/Sblocco.

4. Per selezionare e verificare lo stato di un dispositivo,

premere in sequenza i tasti : Se il dispositivo è stato bloccato, il LED lampeggia tre volte:

In caso di sblocco del dispositivo, il LED lampeggia cinque volte:

il LED lampeggia tre volte:

e il telecomando esce dalla modalità di impostazione Blocco/Sblocco. Controllare il volume di altri dispositivi Per impostazione predenita, i tasti del volume e il tasto muto controllano il volume dell'amplicatore. È possibile congurare i pulsanti in modo che mandino i comandi di volume a un altro dispositivo. Nel seguente esempio, i comandi di volume vengono inviati a un dispositivo collegato AV (televisore, per esempio):

1. Premere + per tre secondi, fino a quando il LED si

3. Premere di nuovo . Il LED lampeggia tre volte

I tasti di regolazione volume e disinserimento audio ora invieranno i comandi del volume alla TV. Per impostare i pulsanti del volume per controllare l'amplicatore ancora una volta, ripetere i passaggi precedenti, ma premere al punto 3. Comandi nascosti Comando Eetto AMP +

Invia un comando di accensione AMP +

Invia un comando di spegnimento AMP + OK Invia un comando di zona AMP +

Seleziona ciclicamente le uscite HDMI 1, 2, 1&2. CD +

Invia un comando di accensione CD +

Invia un comando di spegnimento BD +

Invia un comando di accensione BD +

Invia un comando di spegnimento BD +

Invia un comando di risoluzioneIT-22 Ripristino alle impostazioni predefinite È possibile reimpostare il telecomando alle impostazioni originali di fabbrica. Tenere premuti insieme i tasti (home) e per circa cinque secondi no a quando il LED di alimentazione lampeggia cinque volte

Tutta la programmazione e i parametri di programmazione che avete inserito nel telecomando vengono cancellati e il telecomando ritorna alle impostazioni predenite di fabbrica. Codici dei dispositivi Le tabelle che si trovano nella parte nale di questo manuale, elencano dei codici a 3 cifre per i dispositivi di diversi produttori. Usateli quando si imposta il telecomando per controllare i dispositivi, come descritto nella sezione Congurazione diretta del codice: Metodo 1 (vedi pagina precedente). Se sono elencati più numeri di codice, provare il primo numero. Se i risultati non sono soddisfacenti, continuare a provare i numeri per quel produttore per ottenere la miglior 'corrispondenza' con la funzionalità necessaria. Se il produttore del vostro apparecchio non è presente nell'elenco, si può provare la Congurazione con ricerca nella libreria: Metodo 2 (vedere pagina precedente). Questo metodo consente di eseguire la scansione attraverso ogni codice contenuto nella memoria del telecomando.IT IT-23 Modalità dispositivo AMP Il pulsante modalità dispositivo configura il telecomando per controllare il ricevitore. Premendo questo pulsante non si modificherà l'ingresso selezionato sull'amplificatore. La funzionalità del telecomando dipende dal contesto per le sorgenti interne ed è descritta nella seguente tabella.

Singola pressione - Lo stato del ricevitore passa da standby a acceso nella zona corrente (zona in cui è ricevuto il comando). Tenere premuto - Forza tutte le zone in standby, indipendentemente dalla zona in cui il comando è stato ricevuto. I tasti numerici possono essere utilizzati per l'inserimento diretto di valori numerici SYNC Sincronizza. Ritardi possono essere introdotti nel segnale video durante l'elaborazione della immagini, causando una mancata corrispondenza della temporizzazione tra audio e video. Si noterà questo quando il suono del parlato non è più sincronizzato con i movimenti delle labbra nel video. Per rimediare a questo difetto, è possibile regolare il ritardo nella sincronizzazione del movimento labiale. Premere il tasto e utilizzare i pulsanti di navigazione

. Premere di nuovo per uscire dal menu di regolazione della sincronizzazione labiale. INFO Le informazioni scorrono attraverso le informazioni visualizzate nella parte inferiore sinistra del display del pannello anteriore quando sono sugli ingressi , e . Porta in primo piano la finestra di dialogo per il controllo DTS:X. MENU Visualizza il menù di configurazione dell'unità sulla visualizzazione su schermo. POP UP Attiva o disattiva il Dolby Volume. AUDIO Attiva o disattiva la funzione Dirac Live EQ. RTN Apre un temporaneo controllo dell'assetto del subwoofer. Utilizzare i pulsanti di navigazione

. Premere di nuovo per uscire dal controllo di regolazione sub. Poiché si tratta di una regolazione temporanea, il livello di regolazione sub è riportato al valore impostato nel menù Livelli altoparlanti quando l'apparecchio è spento o messo in modalità standby. Attiva o disattiva la funzione mute dell'AVR. VOL Regolare il volume dell'amplificatore. MODE Scorre le modalità disponibili di surround e downmix. DISP Scorre fra le opzioni di luminosità del display del pannello anteriore AMP Ripristina il telecomando per la modalità AMP. DIRECT Stereo Direct acceso/spento. Fornisce un percorso diretto analogico dagli ingressi analogici alle uscite anteriori destra e sinistra. Spegne le modalità di elaborazione surround e spegne i circuiti DSP per la migliore qualità del suono stereo. Navigare tra i file e menù sullo schermo. OK seleziona il file selezionato oppure entra nel menù evidenziato sullo schermo - equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi.

Standby da accensione AMP + OK seleziona Zona 2 RED Tasto rosso. GREEN Tasto verde. YELLOW Tasto giallo. BLUE Tasto blu. RADIO Ingresso sintonizzatore. AUX Ingresso Aux.

ingresso. USB Ingresso USB.

Ingresso AV. SAT Ingresso SAT. PVR Ingresso PVR. GAME Ingresso della console di gioco.

Ingresso CD. STB Ingresso STB. UHD ingresso UHD. Comandi di rete Quando si utilizza il client di rete, i tasti di seguito sono utilizzati per navigare nei file musicali in modalità dispositivo AMP. Naviga nei file sullo schermo. OK seleziona/riproduce il file evidenziato.

Consente di selezionare il brano precedente/ successivo nella playlist corrente.

Passa tra la pausa e la riproduzione del brano corrente. Interrompe la riproduzione. RED Consente di aggiungere la stazione radio correntemente visualizzata alla lista dei preferiti quando si utilizza il client di rete. GREEN Consente di rimuovere la stazione radio correntemente visualizzata alla lista dei preferiti quando si utilizza il client di rete. Restituisce la navigazione al livello superiore di menù del client di rete ('Home')IT-24 Modalità Dispositivo BD/ DVD Il pulsante modalità dispositivo configura il telecomando per controllare le funzioni dei lettori Blu-ray Disc e DVD Arcam, anche se questo può essere modificato. Premendo questo pulsante si seleziona anche BD come sorgente.

Passa l'alimentazione tra standby e acceso.

Aprire/chiudere il vassoio del disco.

Consente di cercare e riproduce la traccia corrispondente al tasto premuto durante la riproduzione di un CD. DISP Scorre le opzioni di luminosità del display del pannello anteriore. MODE Scorre le opzioni di ripetizione (brano, disco, ecc.).

Riavvolgimento rapido.

Premere e rilasciare per saltare all'inizio del brano corrente/precedente.

Premere e rilasciare per saltare in avanti all'inizio del brano successivo. Interrompere la riproduzione di un BD o DVD.

Passa tra la pausa e la riproduzione del brano corrente. Avviare la registrazione (per i prodotti che hanno questa caratteristica). MENU Menù disco. POP UP Attiva menù lettore BD/DVD, se disponibile. Modalità dispositivo AV Il pulsante modalità dispositivo configura il telecomando per controllare le funzioni di un televisore o altri dispositivi di visualizzazione. Sarà necessario configurare questa modalità dispositivo affinché funzioni col vostro apparecchio. Premendo questo pulsante si seleziona anche come sorgente.

Passa l'alimentazione tra standby e acceso. (Alcuni televisori richiedono l'utilizzo di un tasto numerico per accenderli).

Funziona come tasto numerico originale del telecomando - di solito per la selezione dei canali. DISP Visualizzare la funzione INFO oppure OSD (On Screen Display), se disponibile. MODE AV, questa funzione è specifica per il TV.

Canale su. INFO Consente di visualizzare le informazioni sull'immagine, questa funzione è specifica del TV. POP UP Guida. Naviga nei menù di configurazione e selezione della programmazione. OK conferma una selezione (equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi). Torna al livello superiore del menu ('Home'). AMP Ripristina il telecomando per la modalità AMP. RED Pulsante ROSSO per il televideo. GREEN Pulsante VERDE per il televideo. YELLOW Pulsante GIALLO per il televideo. BLUE Pulsante BLU per il televideo. UHD Modalità dispositivo UHD Il pulsante di modalità dispositivo seleziona come sorgente. La pagina UHD consente l'apprendimento del codice da un apposito telecomando UHD- vedere “Personalizzazione del telecomando” a pagina IT-20. Naviga nei menu di configurazione e selezione del programma BD/DVD. OK seleziona il file selezionato oppure entra nel menù evidenziato sullo schermo - equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi.

cambia la risoluzione dell'immagine (per BD, solo nella schermata Home). Torna al livello superiore del menu ('Home'). AUDIO Modifica il formato di decodifica audio (Dolby Digital, DTS, ecc.). AMP Ripristina il telecomando per la modalità AMP. RED Pulsante ROSSO per BD GREEN Pulsante VERDE per BD YELLOW Pulsante GIALLO per BD BLUE Pulsante BLU per BD.IT IT-25 Modalità dispositivo STB Il pulsante di modalità dispositivo seleziona come sorgente. Se configurato per funzionare con il decoder set top box o un dispositivo simile, il telecomando può in seguito controllare il dispositivo.

Passa l'alimentazione tra standby e acceso.

Funziona come tasto numerico originale del telecomando - di solito per la selezione dei canali. DISP Visualizzare la funzione INFO oppure OSD (On Screen Display), se disponibile. MODE Seleziona la Libreria o la funzione Media.

Canale su. Interrompe la riproduzione.

Passa tra la pausa e la riproduzione del brano corrente. Registrazione. INFO Apre la EPG (Electronic Program Guide) su alcuni ricevitori digitali satellitari e via cavo. POP UP Consente di attivare la funzione Menu se il set top box utilizza questa funzione. Naviga nei menù di configurazione e selezione della programmazione. OK conferma una selezione (equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi). Torna al livello superiore del menu ('Home'). AUDIO Seleziona la funzione di Guida in linea. AMP Ripristina il telecomando per la modalità AMP. RED Pulsante ROSSO per set top box. GREEN Pulsante VERDE per set top box. YELLOW Pulsante GIALLO per set top box. BLUE Pulsante BLU per set top box. Modalità dispositivo SAT Il pulsante di modalità dispositivo seleziona come sorgente. Se configurato per funzionare con il ricevitore satellitare, il telecomando può in seguito controllare il dispositivo.

Passa l'alimentazione tra standby e acceso.

Funziona come tasto numerico originale del telecomando - di solito per la selezione dei canali. DISP Visualizzare la funzione INFO oppure OSD (On Screen Display), se disponibile.

Canale su. INFO Visualizza le informazioni sul programma. POP UP Guida (o Configurazione su alcuni set top box). Naviga nei menù di configurazione e selezione della programmazione. OK conferma una selezione (equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi). Torna al livello superiore del menu ('Home'). RTN Indietro. AMP Ripristina il telecomando per la modalità AMP. RED Pulsante ROSSO per Satellite. GREEN Pulsante VERDE per Satellite. YELLOW Pulsante GIALLO per Satellite. BLUE Pulsante BLU per Satellite. Modalità dispositivo PVR Il pulsante di modalità dispositivo seleziona come sorgente. Se configurato per funzionare con il videoregistratore personale (disco rigido) o con un dispositivo simile, il telecomando può in seguito controllare il dispositivo.

Passa l'alimentazione tra standby e acceso.

Funziona come tasto numerico originale del telecomando - di solito per la selezione dei canali. INFO Visualizzare la funzione INFO oppure OSD (On Screen Display), se disponibile. MODE Seleziona la Libreria o la funzione Media.

Canale su. Interrompe la riproduzione.

Passa tra la pausa e la riproduzione del brano corrente. Registrazione. MENU Apre la EPG (Electronic Program Guide) su alcuni ricevitori digitali satellitari e via cavo. POP UP Consente di attivare la funzione Menu se il PVR utilizza questa funzione. Naviga nei menù di configurazione e selezione della programmazione. OK conferma una selezione (equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi). Torna al livello superiore del menu ('Home'). AUDIO Seleziona la funzione di Guida in linea. AMP Ripristina il telecomando per la modalità AMP. RED Pulsante ROSSO per PVR. GREEN Pulsante VERDE per PVR. YELLOW Pulsante GIALLO per PVR. BLUE Pulsante BLU per PVR.IT-26

Passa l'alimentazione tra standby e acceso.

Aprire/chiudere il vassoio del disco.

Consente di cercare e riproduce la traccia corrispondente al tasto premuto. DISP Scorre le opzioni di luminosità del display del pannello anteriore. MODE Scorre le opzioni di ripetizione (brano, disco, ecc.).

Riavvolgimento rapido.

Premere e rilasciare per saltare all'inizio del brano corrente/precedente

Premere e rilasciare per saltare in avanti all'inizio del brano successivo. Interrompere la riproduzione di un CD

Passa tra la pausa e la riproduzione del brano corrente. POP UP In 'riproduzione normale' (cioè il display non visualizza la lettera P), premere il tasto

per selezionare il brano e poi memorizza il brano. In modalità 'riproduzione programmata', il tasto cancella il brano memorizzato. Naviga nei menù di configurazione e selezione della programmazione CD. OK seleziona il file selezionato oppure entra nel menù evidenziato sullo schermo - equivalente a 'Invio' o 'Seleziona' su alcuni telecomandi.

Standby da accensione. AMP Ripristina il telecomando per la modalità AMP. RADIO Consente di riprodurre i brani programmati. Modalità dispositivo CD Il pulsante di modalità dispositivo seleziona come sorgente. Il pulsante è configurato per controllare le funzioni del CD dei lettori CD Arcam, anche se questo può essere cambiato (vedi “Blocco/sblocco di una specifica modalità dispositivo” a pagina IT-21).IT IT-27 Prima di utilizzare il ricevitore è essenziale che si inseriscano alcune informazioni nei menu di configurazione circa la configurazione degli altoparlanti. Questo permette al ricevitore di elaborare qualsiasi fonte sonora surround digitale per abbinare esattamente il sistema e garantire la migliore esperienza audio surround. Ci sono tre tipi di informazioni vitali che sono illustrate nelle sezioni: 'Tipi altoparlanti', 'Distanze altoparlanti' e 'Livelli altoparlanti'. La procedura per inserire queste informazioni manualmente nel ricevitore è descritta più avanti nella sezione "Menu di configurazione" a pagina IT-29. In caso di calibrazione con equalizzazione ambientale Dirac Live, i livelli degli altoparlanti e i ritardi sono definiti automaticamente e applicati all'attivazione dell'equalizzazione, anche se i tipi di altoparlanti devono essere inseriti manualmente. Se l'equalizzazione è disattivata, impostazioni quali dimensione, distanza e livello degli altoparlanti devono essere inserite manualmente. Tuttavia è importante capire come queste impostazioni degli altoparlanti devono essere inserite, per cui questa sezione è presentata prima di quella sull'equalizzazione. Tipi altoparlanti È necessario impostare il tipo di diffusori collegati al ricevitore: Grande capace di riproduzione di gamma di frequenze completa Piccolo non capace di riproduzione di gamma frequenza completa all'estremità a bassa frequenza Nessuno altoparlante non presente nella configurazione I termini 'Grande' e 'Piccolo' non necessariamente riguardano la dimensione fisica dei diffusori. Come regola generale, se un altoparlante non può riprodurre una risposta in frequenza piatta fino a circa 40 Hz (e pochissimi possono!) spesso è meglio considerarlo come 'Piccolo' ai fini della configurazione home cinema. Quando un altoparlante è impostato su 'Piccolo', i suoni a frequenza molto bassa vengono reindirizzati da quel diffusore a un altoparlante 'Grande' o a un subwoofer, che sono molto più adatto a riprodurre questi suoni a bassa frequenza. Si noti che non è possibile impostare tutti i diffusori su 'Piccolo' a meno che non ci sia un subwoofer nella configurazione degli altoparlanti. Se non si dispone di un subwoofer, sarete costretti a impostare i diffusori anteriori su 'Grande'. (Gli utenti più esperti potrebbero voler sovrascrivere automaticamente l'impostazione dell'altoparlante 'Piccolo' per ascoltare musica puramente stereo quando non si guarda un film. Ciò può essere ottenuto nel menù 'Config. Ingresso.' – vedere pagina IT-30. Frequenze di crossover Se avete impostato alcuni altoparlanti come Piccolo, vi sarà richiesto di impostare un valore per la frequenza di crossover. Questa è la frequenza sotto la quale i segnali vengono filtrati da questi altoparlanti Piccoli e reindirizzati agli altoparlanti Grandi o al subwoofer (se presente). Una frequenza di 80 Hz è spesso un buon punto di partenza, ma probabilmente si dovrà sperimentare con valori diversi per trovare il miglior valore per il vostro sistema o consultare il manuale degli altoparlanti. Utilizzare i Canali 6+7 per Se non usati nella zona principale, è possibile assegnare i canali surround posteriori ai diffusori di altezza 1, per biamplificare i canali Anteriore sinistro/destro o per fornire un'uscita amplificata per la Zona 2. Livelli altoparlanti Infine i livelli di tutti gli altoparlanti del sistema devono essere adeguati per abbinarsi tra loro nella posizione di ascolto, ancora per creare un effetto surround corretto. A questo scopo, il ricevitore può generare un rumore di test per ogni altoparlante che deve poi essere misurato con un misuratore di pressione sonora (SPL). Lo strumento deve essere impostato su ponderazione 'C' e risposta lenta. Esistono diverse applicazioni per smartphone/tablet in grado di svolgere questa funzione. Il livello di rumore misurato nella posizione di ascolto da ogni altoparlante deve essere regolato sulla pagina Trim altoparlante del menù di configurazione in modo che il misuratore rilevi 75 dB SPL. Non importa quale sia l'impostazione del volume di sistema prima di avviare il rumore di test, poiché essa è ignorata per tutta la durata della prova di rumore dell'altoparlante. Ci sono diversi misuratori SPL di base sul mercato a prezzi ragionevoli rivolti ad appassionati di home cinema. Controllate il vostro negozio locale di tecnologia, ricercate online o chiedete al vostro rivenditore. Se non si dispone di un misuratore SPL, si può provare a regolare il livello di rumore di ciascun diffusore a orecchio. In questo caso non è possibile regolare gli altoparlanti al livello di volume 75 dB SPL assoluto, ma si dovrebbe puntare a fare in modo che tutti i diffusori suonino altrettanto forte. L'impostazione dei livelli di rumore di prova dei diffusori a orecchio non è raccomandato in quanto è molto difficile da fare con precisione, ma spesso è meglio che non fare niente! congurazione essenziale Distanze altoparlanti È essenziale che la distanza da ogni altoparlante dalla posizione di ascolto sia accuratamente misurata e inserita nel menù 'Configurazione'. Questo assicura che i suoni provenienti dai vari altoparlanti arrivino alla posizione di ascolto al momento giusto per ricreare un effetto surround realistico. La distanza può essere inserita in centimetri o pollici.IT-28 congurazione automatica degli altoparlanti Arcam Dirac Live Si tratta di una funzione proprietaria di calibrazione automatica degli altoparlanti integrata nel ricevitore e sviluppata da Dirac Research. Servendosi di un'applicazione basata su PC/MAC, è possibile impostare tutte le impostazioni essenziali degli altoparlanti su tutti i diffusori del sistema. Calcola anche i valori di filtro per equalizzazione della stanza di ascolto (EQ stanza) per rimuovere alcuni degli effetti peggiori delle frequenze risonanti nella sala d'ascolto. La confezione del ricevitore comprende un microfono di calibrazione, che deve essere inserito in una presa USB di un PC o MAC, collegato alla stessa rete del ricevitore e sistemato come indicato nell'applicazione Dirac Live per PC/MAC. Questo microfono raccoglie i toni di calibrazione speciali, generati dai diffusori quando l'applicazione Dirac Live è in esecuzione. Il ricevitore quindi analizza il segnale e calcola: ritardo degli altoparlanti, livello dell'altoparlante, frequenze problematiche di risonanza nella stanza di ascolto,che hanno bisogno di controllo tramite filtro. Per rendere il sistema più preciso possibile, quando si esegue la configurazione dell'applicazione Dirac Live, ci sono alcune regole guida che dovrebbero essere seguite: Ridurre al minimo qualsiasi suono di sottofondo nella sala d'ascolto e di altre stanze vicine. Chiudere tutte le finestre e le porte della sala di ascolto. Spegnere tutte le ventole, compresi i sistemi di condizionamento d'aria. Sistemare il microfono su un'asta a tre piedi o una struttura simile. Posizionare il microfono di configurazione puntato verso l'alto più o meno all'altezza della testa di un soggetto seduto in posizione di ascolto normale. Non occorre puntare il microfono direttamente verso l'altoparlante che genera il tono di test, ma il microfono deve essere puntato verticalmente verso il soffitto. (Aiuta se si è in grado di posizionare il microfono esattamente dove sarebbe normalmente la testa per l'ascolto, con il microfono con la vista libera diretta a tutti i diffusori.) Se il sistema include un subwoofer attivo, iniziare impostando il suo livello di uscita/controllo di guadagno a un valore all'incirca pari a quello dei diffusori anteriori. Dopo l'attivazione, un tono di calibrazione viene riprodotto attraverso ciascun canale del ricevitore a turno, compreso il canale subwoofer. Il tono di calibrazione cicla su ciascun altoparlante più volte mentre sono calcolati i diversi parametri. Seguire le informazioni di 'progresso' sul proprio PC/MAC. Per impostazione predenita, EQ stanza non viene applicato ad alcun ingresso sorgente. È necessario abilitare EQ stanza sugli ingressi che si pensa beneficerebbero di questa funzione, come richiesto, con l'ascolto durante la riproduzione di materiale tipico della sorgente attraverso ogni ingresso. Dopo la procedura, i valori calcolati possono essere immessi dal menu di Config. Ingresso.. Anche se l'equalizzazione ambientale può contribuire a ridurre i problemi di acustica della stanza di ascolto, di solito è molto meglio cercare di risolvere questi problemi direttamente nella stanza. Posizionamento corretto altoparlante, trattamenti acustici alle pareti e spostare la posizione di ascolto lontano dalle pareti dovrebbero in generale produrre risultati di gran lunga migliori. Tuttavia può essere difficile fare questo in un ambiente domestico, così EQ stanza è la migliore scelta successiva. Problemi Consigliamo di leggere le misurazioni riportate nella schermata di configurazione di Dirac Live per eventuali risultati errati, in particolare per garantire che gli altoparlanti misurati corrispondano alla configurazione e che le distanze degli altoparlanti dalla posizione di ascolto siano corrette. Se i risultati non sono quelli previsti eseguire di nuovo la configurazione tramite Dirac Live. La funzione di configurazione Dirac Live è normalmente abbastanza precisa, ma a volte possono essere generati risultati erronei. I problemi possono essere causati da: suoni esterni o rombi/rumori dovuti al movimento raccolti dal microfono riflessioni del suono su superfici dure (ad esempio finestre o pareti) vicino alla posizione di ascolto, risonanze acustiche molto forti all'interno della stanza, ostacoli (ad esempio un divano) tra diffusori e il microfono. Se si verificano ancora problemi o si desidera avere i risultati più accurati per le prestazioni surround, si consiglia di utilizzare il metodo manuale di stabilire distanze e livelli degli altoparlanti. Uso dei subwoofer Se il sistema comprende uno o due subwoofer attivi, può rendersi necessario impostare il livello di uscita/controllo di guadagno del subwoofer ad un valore superiore o inferiore. Fare riferimento alla guida di avvio rapido dell'applicazione Dirac per altri dettagli sull'uso del sistema con il ricevitore. Scaricare l'applicazione Dirac Live Per scaricare l'applicazione Dirac Live per PC/MAC e la relativa guida di avvio rapido, consultare la pagina: live.dirac.com Uso di Dirac Il ricevitore permette di memorizzare fino a 3 curve di equalizzazione Dirac. Ciascun ingresso può usare una curva diversa, ad esempio una curva "Film" per l'ingresso BD e una curva "Musica" per l'ingresso CD. Questa impostazione può essere definita per ogni ingresso tramite il tasto sul telecomando. Si può anche usare la voce EQ stanza nel menu delle impostazioni audio per impostare la curva di ciascun ingresso. Consultare "EQ stanza" a pagina pagina IT-30. Nota: alla prima esecuzione di Dirac, la curva sarà applicata a tutti gli ingressi. Le curve successive non saranno applicate automaticamente, ma si dovranno usare i metodi prima descritti per scegliere una curva per ciascun ingresso.IT IT-29I menu di Configurazione consentono di impostare tutti gli aspetti del ricevitore. Le prossime pagine mostreranno le voci di menù e spiegheranno la loro funzione. I menù di configurazione possono sembrare scoraggianti a chi è alle prime armi nel settore home cinema, ma per la maggior parte si tratta di opzioni da configurare una sola volta, alla prima installazione del sistema (o in caso si cambi sistema o casa!) Accesso alla modalità di congurazione Per accedere al menù di configurazione, premere il pulsante sul telecomando o sul pannello dei caratteri. Il display del pannello anteriore mostra il menu di configurazione (foto a destra). Navigazione nel menù di congurazione ... utilizzando il telecomando Il menù di configurazione può essere esplorato con i tasti cursore (freccia) del telecomando. Questo è di gran lunga il metodo più semplice.1. Per accedere al menù di configurazione, premere il pulsante (che si trova subito sotto i pulsanti di navigazione).2. Utilizzare i tasti

per spostarsi su e giù tra i titoli della sezione principale.3. Una volta che avete la sezione principale richiesta evidenziata, usate il tasto per accedere alla sezione.4. Utilizzare i tasti

per spostarsi su e giù tra le impostazioni della sezione nel pannello di destra. Alcune impostazioni potrebbero essere in grigio. Questi sono solo a scopo informativo (ad esempio il tasso di campionamento in ingresso) o non sono attualmente selezionabili. Le barre di scorrimento ai lati del pannello di destra indicano la posizione nella lista delle impostazioni dove ci sono più elementi che possono essere visualizzati in una sola volta.5. Premendo si seleziona un'impostazione per modificarla, premendo di nuovo si de-seleziona l'impostazione.6. In qualsiasi momento, premere il pulsante per uscire dal menù. Eventuali modifiche alle impostazioni vengono salvate. ... utilizzando i tasti sul pannello anteriore I controlli del pannello anteriore del ricevitore possono essere usati per configurare l'unità. Seguire le istruzioni per l'utilizzo del telecomando, in questo caso utilizzando per giù, per su, per sinistra e per destra.

Input Config General Setup Speaker Types Speaker Distances Speaker Levels Video Inputs HDMI Settings Zone Settings Network Bluetooth Menu di CongurazioneIT-30 Cong. Ingresso. Le impostazioni audio e video in questa pagina del menù di configurazione possono essere personalizzate specicamente e in modo indipendente per l'ingresso selezionato. Quando un ingresso diverso viene selezionato sulla linea di ingresso, vengono visualizzate sotto di esso tutte le impostazioni specifiche per l'ingresso. Queste impostazioni vengono applicate solo a tale ingresso e vengono salvate in memoria e richiamate ogni volta che l'unità è accesa e quando si seleziona quell'ingresso. Ingresso - I connettori dell'ingresso attualmente selezionato a cui si riferiscono le impostazioni sotto riportate. Nome - Il nome di visualizzazione dell'ingresso. È possibile modificare il nome di un ingresso per far corrispondere meglio la configurazione. Per esempio, se aveste due ricevitori satellitari, è possibile collegare il ricevitore principale ai connettori di ingresso audio e video SAT e cambiare il nome in 'SAT 1'. Si può quindi collegare il secondo ricevitore satellitare ai connettori di ingresso audio e video UHD, ma modificare il Nome UHD in 'SAT 2'. È quindi chiaro agli utenti del ricevitore quali ingressi selezionare durante lo scorrimento. Sincr. labiale - Ogni ingresso può avere la propria impostazione per aggiungere un ritardo tra il segnale video e audio per compensare la non sincronizzazione tra il suono e l'immagine. Questo è normalmente richiesto quando l'elaborazione video è utilizzata nel sistema di ridimensionamento o de-interlacciamento del video. L'intervallo di ritardo di sincronizzazione labiale è da 0 a 250 millisecondi. La regolazione di sincronizzazione labiale può correggere solo per il ritardo video. Se l'audio è in ritardo impostate la sincronizzazione labiale al minimo. Modalità - Imposta la modalità di decodifica audio iniziale per le sorgenti stereo su questo ingresso. Ultima Modalità ricorda l'ultima impostazione utilizzata per questo ingresso, quando è stata applicata una sorgente stereo. Per ulteriori informazioni, vedere la sezione “Modalità della sorgente a due canali” a pagina IT-34. Modalità MCH. - Imposta la modalità di decodifica audio iniziale per le sorgenti digitali multicanale su questo ingresso. Ultima Modalità ricorda l'ultima impostazione utilizzata per questo ingresso, quando è stata applicata una sorgente stereo. Per ulteriori informazioni, vedere la sezione “Modalità sorgente multicanale” a pagina IT-34. Bassi – Alti – Questi permettono di modificare il controlli dei bassi e degli acuti per i diffusori attualmente attivi per ogni singolo ingresso. Per esempio, se la vostra sorgente PVR ha i bassi troppo leggeri, si può sempre correggere questo selezionando PVR sulla linea di ingresso nella parte superiore di questo menù e aggiungere 2 o 3 dB per il controllo dei bassi. Poi, ogni volta che viene selezionato l'ingresso PVR, il basso è potenziato automaticamente per tutto il tempo che tale ingresso è selezionato. EQ stanza – Selezionare questo valore quando l'applicazione Dirac Live è in esecuzione e dopo aver scaricato i filtri EQ in uno dei tre slot disponibili. Non calcolato: (Solo scopo informativo) Non vi sono filtri EQ, per cui non può essere selezionato. Nome progetto: La funzione EQ stanza di Dirac Live si applica alla sorgente attualmente selezionata e il sistema mostra il nome del progetto dell'applicazione Dirac Live. Spento: La funzione EQ stanza di Dirac Live per Arcam non si applica alla sorgente attualmente selezionata. Regolatore ingresso - Imposta il massimo livello del segnale analogico di ingresso (sensibilità) di questo segnale prima dei clip di percorso del segnale ADC (convertitore analogico- digitale). Le opzioni sono 1, 2 e 4 volt RMS di ingresso massimo. Il valore predefinito è 2Vrms massimo. Ad esempio, le sorgenti analogiche con bassi livelli di uscita possono beneficiarne scegliendo l'impostazione massima 1V. Questo aiuta a massimizzare le prestazioni segnale- rumore del ricevitore e a mantenere le varie fonti analogiche in riproduzione allo stesso livello per una data impostazione di controllo del volume del ricevitore. Elaborazione audio Dolby - Applica l’elaborazione audio Dolby all’audio in entrata. Spento: (predefinito) l’elaborazione Dolby Audio non viene applicata a questo ingresso. Film: adatto per la visione di film. Musica: adatto per l’ascolto di musica. Notte: comprime l’audio per renderlo più adatto alla visione o all’ascolto a tarda notte. Modalità Stereo - Se si è configurato il sistema per avere un subwoofer, allora si ha la possibilità di scegliere in che modo le informazioni dei bassi si distribuiscono tra gli altoparlanti anteriori sinistro/destro e il subwoofer quando si ascoltano sorgenti analogiche e digitali stereo (solo due canali). Scegliere l'opzione che fornisce i basso più omogenei e solidi. Se si utilizza un subwoofer per lo stereo, vedere anche Stereo sec. di seguito per impostare il livello del subwoofer. Per ottenere migliori risultati fare una prova con un disco di configurazione o il materiale dei programmi in diretta. Questa impostazione può essere utilizzata per sovrascrivere le impostazioni degli altoparlanti normali nel menu Tipi altoparlanti ogni volta che il ricevitore riproduce materiale stereo. È abbastanza comune trovare che l'ascolto di musica stereo con due canali è migliore con un'impostazione sub/altoparlanti leggermente diversa da quella per i film surround. Come Tipi altoparlanti: Quando una sorgente stereo analogica o digitale viene riprodotta, la configurazione degli altoparlanti normali (come nel menù Tipi altoparlanti) è utilizzata per riprodurre il segnale. Sinistro/Destro: Informazioni stereo a frequenza completa. Tutto l'audio viene inviato agli altoparlanti anteriori sinistro e destro, senza il reindirizzamento dei bassi. È possibile utilizzare questa impostazione se si ritiene che gli altoparlanti anteriori sinistro/destro siano in grado di gestire l'intera gamma di frequenze della musica. Se avete impostato la dimensione degli altoparlanti anteriori sinistro/destro su Piccolo nell'impostazione della pagina Tipi altoparlanti, è possibile utilizzare questa opzione per passare l'impostazione su Grande per l'ascolto di musica stereo, se si dispone di altoparlanti destro/sinistro con tutte la gamma di frequenze. Spesso può essere utile impostare gli altoparlanti a gamma di frequenza completa su Piccolo nella pagina di configurazione Tipi altoparlanti per l'uso con i film, se si dispone di un subwoofer nel vostro sistema. Ciò potrebbe fornire maggiore impatto sulle colonne sonore dei film poiché i subwoofer sono progettati per gestire la riproduzione di contenuti con molti bassi. Tuttavia è possibile che per la musica stereo un miglior risultato complessivo sia dato dal non utilizzare il subwoofer e trattando gli altoparlanti anteriori sinistro/destro come diffusori Grandi. Sinistro/Destro+sub: Lo stereo con gamma di frequenza completa è inviato negli altoparlanti anteriori sinistro e destro e i bassi estratti vengono inviati al subwoofer. In questo caso le informazioni a bassa frequenza vengono efficacemente duplicate. Sat+Sub: Utilizzare questa impostazione se si hanno veramente altoparlanti anteriori satellite destro e sinistro Piccoli, o se si preferisce che il suono dei bassi sia gestito dal subwoofer. La gestione completa dei bassi è utilizzata in modo che le sorgenti stereo analogiche e digitali siano inviate al DSP dove i bassi sono estratti dal sinistro e destro anteriore e reindirizzati al subwoofer. NOTA: La funzione di Modalità Stereo non è disponibile quando si utilizza una sorgente analogica in modalità Stereo Direct. Stereo sec. - Se Sinistro/Destro+sub o Sat+Sub è selezionato nella Modalità Stereo sopra riportata, questa impostazione consente di regolare il livello del subwoofer quando la sorgente è stereo a due canali. Modalità IMAX – Permette di attivare la modalità IMAX per il flusso audio in ingresso in modo automatico oppure di attivarla o disattivarla a scelta. 3D Auro-Matic – Seleziona la modalità del mixer 3D Auro- Matic. Piccolo: Regola il mixer per stanze di piccole dimensioni. Medio: (Predefinito) Regola il mixer per stanze di medie dimensioni. Grande: Regola il mixer per stanze di grandi dimensioni. Film: Regola il mixer per film. Audio: Regola il mixer per esaltare la comprensibilità del parlato. Potenza Auro-matic 3D – Regola il livello di segnali elaborati e non elaborati durante l'uso del mixer 3D Auro-Matic. Sorgente audio - Seleziona il particolare tipo di collegamento per ogni ingresso. L'impostazione predefinita è HDMI per ingressi con connessione HDMI e Digitale per ingressi privi di connessione HDMI. L'impostazione deve essere modificata se si usa un altro collegamento. Selezionare dalla lista il tipo di audio che si sta utilizzando suIT IT-31 questa sorgente. HDMI: l'unità è costretta ad usare l'ingresso video HDMI per questa sorgente. Digitale: l'unità è costretto ad usare l'ingresso audio digitale ottico (TOSLINK) o coassiale (S/PDIF) per questa sorgente Analogico: l'unità è costretta a utilizzare l'ingresso audio analogico per questa sorgente. CD Direct – Disattiva il ritardo di rilevamento di audio compresso e deve essere usato solo per sorgenti che trasmettono solo audio PCM (ad es. lettori CD). Congurazione generale Informazioni generali e controlli di sistema. Ingresso sorgente - (Solo informazioni) I connettori dell'ingresso attualmente selezionato a cui si riferiscono le impostazioni sotto riportate. Formato in ingresso - (Solo informazioni) Il formato del flusso audio digitale collegato a questo ingresso, se presente. Tasso campionamento in ingresso - (Solo informazioni) La frequenza di campionamento del flusso audio digitale collegato a questo ingresso, se presente. Bit rate in ingresso - (Solo informazioni) Il bit rate del flusso audio digitale collegato a questo ingresso, se presente. Dialnorm - (Solo informazioni) Se un flusso audio Dolby Digital è collegato a questo ingresso, questa è l'impostazione di normalizzazione dialogo richiesta dal flusso. Risoluzione in ingresso – (Solo informazioni) Mostra la risoluzione video in ingresso. Compressione audio - Consente la selezione della compressione che è ideale per l'ascolto a tarda notte. L'effetto di compressione aumenta il volume dei passaggi silenziosi e diminuisce il volume dei passaggi più forti. La compressione è valida solo per i formati di colonna sonora Dolby/DTS che supportano questa funzione. Spento: (impostazione predefinita) non viene applicata nessuna compressione audio. Medio: la compressione viene applicata in modo che porzioni forti di una colonna sonora siano ridotte di livello. Le sequenze Dolby True HD sono compresse automaticamente in base alle impostazioni del flusso in ingresso. Alta: viene applicata la quantità massima di compressione di gamma dinamica, in modo che la differenza tra le porzioni ad alto volume e quella a basso volume di una colonna sonora venga ridotta al minimo. Questa impostazione si applica a tutti gli ingressi quando viene rilevato un flusso audio digitale adatto. Viene memorizzato e richiamato ogni volta che l'unità è accesa. Bilanciamento - Per modificare il bilanciamento del suono temporaneamente tra i diffusori anteriori sinistro e destro. È possibile modificare la scena sonora a sinistra o a destra fino a 6 dB. Si noti che non è possibile spostare completamente il segnale audio verso un canale. Questa funzione riporta alla parità di bilanciamento sinistro/destro quando si cambia l'ingresso. Estensione centro Dolby – Permette la regolazione del campo sonoro per la modalità di decodifica Dolby Surround di sorgenti a due canali. Con la decodifica Dolby Surround, i segnali centrali dominanti provengono solo dall'altoparlante centrale. Se nessun altoparlante centrale è presente, il decoder divide il segnale centrale tra gli altoparlanti destro e sinistro per creare un'immagine centrale 'fantasma'. Il controllo Estensione Centro permette la regolazione variabile del centro dell'immagine in modo da poter essere udita solo dal diffusore centrale, solo dagli altoparlanti sinistro/destro come immagini fantasma, o da tutti e tre i diffusori anteriori in vari gradi. Controllo dialogo DTS – Imposta il livello del canale di dialogo in modalità compatibile con i flussi audio DTS. Volume massimo - Limita l'impostazione di volume massimo del sistema nella zona principale. Questa è una funzione utile per prevenire sovraccarichi accidentali agli altoparlanti a bassa potenza (per esempio). Viene memorizzato e richiamato ogni volta che l'unità è accesa. Volume max. attivo - limita il volume massimo con il sistema opera nella zona principale quando è acceso o esce dalla modalità Standby. Il sistema si accende a questo volume memorizzato se l'ultimo volume usato (molto forte) supera questo valore. Viene memorizzato e richiamato ogni volta che l'unità è accesa. Tempo di accensione del display - Imposta il tempo in cui il display del pannello anteriore rimane acceso dopo aver ricevuto un comando. Il valore predefinito è sempre attivo. Controllo - Attiva o disattiva il controllo RS232 o IP (NET), un sistema che permette il controllo di diversi sistemi domotici di terze parti. Si noti che solo il controllo RS232 o IP può essere utilizzato, non entrambi. Accensione - Determina come l'unità si accende. Stby: in modalità Standby On: Acceso Last state: Ultimo stato (impostazione predefinita). Lingua – Scegliere la lingua per i menù OSD - Inglese, Francese, Tedesco, Spagnolo, Olandese, Russo, Cinese. Tipi altoparlanti Impostazioni per i tipi di altoparlanti che avete collegato nella configurazione. Queste impostazioni vengono applicate a tutti gli ingressi audio o e vengono salvate in memoria e richiamate ogni volta che l'unità è accesa. Anteriore sinistro/destro – Centrale – Surr. Sinistro/Destro – Surr. Retro sx/dx – Altezza anteriore – Altezza posteriore – È necessario impostare il tipo di altoparlanti collegati al ricevitore: Grande: capace di riproduzione della gamma completa delle frequenze Piccolo: non capace di riproduzione di gamma frequenza completa all'estremità a bassa frequenza Nessuno: altoparlante non presente nella configurazione NOTA: Non è possibile impostare tutti i diusori su Piccolo a meno che non ci sia un subwoofer nella congurazione degli altoparlanti. Se non si dispone di un subwoofer, sarete costretti a impostare i diusori anteriori su Grande. Subwoofer – stabilisce se i terminali di uscita subwoofer dedicati sono usati per un singolo canale Subwoofer (tramite le due uscite parallele). Canali 13 e 14 – Canali 15 e 16 – Configura le posizioni degli altoparlanti usati con i canali 13, 14, 15 e 16. Tipo di altezza – configura il tipo di altoparlanti verticali montati a soffitto o con Dolby attivo. Utilizzare i Canali 6+7 per - Se la configurazione del diffusore di zona principale non include gli altoparlanti surround posteriori sinistro e destro, è possibile utilizzare i canali surround posteriori dell'amplificatore come amplificatori del diffusore di altezza 1, per biamplificare la coppia anteriore sinistro e destro, o come amplificatore di potenza stereo per la Zona 2. Filtro slope – Configura la pendenza filtro usata per la gestione dei bassi - 12 dB, 24 dB, 36 dB, 48 dB/ottava. Guad. secondario – definisce il livello trim di uscita per tutte le uscite configurate come subwoofers a intervalli di -6 dB da 0 dB a -30 dB. Distanze altoparlanti Impostazioni di calibrazione per le distanze tra gli altoparlanti e la posizione di ascolto. NOTA: Gli altoparlanti che non sono presenti nel le di congurazione sono mostrate in grigio. Se si usa il Dirac Live, queste impostazioni saranno indicate come tempi (mS) e non come distanze. Queste impostazioni vengono applicate a tutti gli ingressi audio o e vengono salvate in memoria e richiamate ogni volta che l'unità è accesa. Unità - Selezionare se si desidera misurare le distanze in unità imperiali o metriche. Anteriore sinistro – Centrale – Anteriore destro – Surr. Destro – Surr. Posteriore destro – Surr. Posteriore sinistro – Surr. Sinistro – Anteriore sx superiore – Anteriore dx superiore – Posteriore sx superiore – Posteriore dx superiore –IT-32 Subwoofer – Canale 13 – Canale 14 – Canale 15 – Canale 16 – Come descritto in “configurazione essenziale” a pagina IT-27, misurare la distanza da ogni diffusore del sistema all'orecchio nella posizione di ascolto principale e immettere i valori. Questo permette al ricevitore di calcolare il ritardo relativo corretto per ciascun altoparlante. Livelli altoparlanti Impostazioni di calibrazione per il livello del segnale del rumore di test attraverso gli altoparlanti e misurato nella posizione di ascolto. NOTA: Gli altoparlanti che non sono presenti nel le di congurazione sono mostrate in grigio. Queste impostazioni vengono applicate a tutti gli ingressi audio o e vengono salvate in memoria e richiamate ogni volta che l'unità è accesa. Tono di Test – seleziona il generatore di toni di test interni o permette l'uso di toni di test esterni dall'ingresso HDMI selezionato (ad es., da un BD). Anteriore sinistro – Centrale – Anteriore destro – Surr. Destro – Surr. Posteriore destro – Surr. Posteriore sinistro – Surr. Sinistro – Anteriore sx superiore – Anteriore dx superiore – Posteriore sx superiore – Posteriore dx superiore – Subwoofer – Canale 13 – Canale 14 – Canale 15 – Canale 16 – Utilizzare i pulsanti di navigazione

sul telecomando per selezionare l'altoparlante in questione. Premere

per attivare/disattivare il rumore di calibrazione e i pulsanti di navigazione

per regolare il livello di rumore di ciascun diffusore. Come descritto in “configurazione essenziale” a pagina IT-27, regolare il livello del rumore di test da ciascun diffusore in modo che un misuratore di SPL misuri nella posizione di ascolto 75 dB SPL. Ingressi video Impostazioni per assegnare facoltativamente una sorgente video a ciascuno degli ingressi normalmente solo audio. Queste impostazioni vengono salvate in memoria e richiamate ogni volta che l'unità è accesa. Ingresso video CD – Ingresso video Aux – Ingresso video FM – Ingresso video DAB – Ingresso video Net – Ingresso video BT– L'impostazione predefinita per ciascuno degli ingressi audio è 'Nessuno'. Si potrebbe, tuttavia, associare il video 'Sat' con audio radio FM o digitale per ricevere la radiocronaca di una partita sportiva con le immagini di copertura del satellite, per esempio. Impostazioni HDMI Le impostazioni di questo menu controllano la risoluzione in uscita dal processore video del ricevitore. Queste impostazioni vengono applicate a tutti gli ingressi video o e vengono salvate in memoria e richiamate ogni volta che l'unità è accesa. OSD Zona 1 - Consente di selezionare se i messaggi OSD pop-up della zona principale siano Acceso od Spento. Viene memorizzato e richiamato ogni volta che l'unità è accesa. Quando è Acceso, tutte le regolazioni da parte dell'utente che vengono effettuate durante l'uso generale del ricevitore sono visualizzate sullo schermo e sul display del pannello anteriore. Questo include la regolazione del volume, il livello del subwoofer, la sincronizzazione labiale, i controlli di tono, ecc... Viene memorizzato e richiamato ogni volta che l'unità è accesa. Quando è su Spento, le regolazioni da parte dell'utente di cui sopra non vengono visualizzate sullo schermo, solo sul display del pannello anteriore. Questo lascia l'immagine sul dispositivo di visualizzazione priva di pop-up. Tuttavia, indipendentemente da questa impostazione i menù di configurazione sono sempre visualizzati sullo schermo. Uscita Zona 1 – Questa impostazione imposta l'uscita per la zona 1 (uscita 1, uscita 2 o entrambe). Sincr. labiale Zona 1 - (Solo informazioni) Mostra la quantità di sincronizzazione labiale applicata automaticamente all'uscita HDMI per compensare i ritardi di elaborazione video del dispositivo collegato. Non tutti i dispositivi di visualizzazione supportano questa funzione. Audio HDMI a TV – Questa impostazione fa in modo che l'audio sia inviato direttamente alla TV. Bypass HDMI e IP – Questa impostazione controlla la funzione di bypass HDMI e IP in modalità standby. Selezionando "Bassa potenza" (predefinita), i controlli IP (rete) e bypass HDMI sono disattivati. Selezionando "HDMI e IP attivi" i controlli IP (rete) e bypass HDMI sono attivati. Bypass sorgente HDMI – Seleziona l'ingresso usato per la funzione di bypass HDMI, un ingresso specifico o l'ultimo in uso. Controllo CEC – Seleziona se il controllo CEC è attivo sull'uscita 1. Controllo eARC – Questa impostazione attiva/disattiva il controllo volume dal display. Audio TV – Questa impostazione attiva/disattiva la commutazione automatica all'audio eARC dal display. Controllo accensione/spegnimento – Questa impostazione attiva/disattiva il controllo di spegnimento automatico per altri dispositivi abilitati al CEC. Impostazioni di zona (AVR20, AVR30, AV40) Elenca le impostazioni di volume e di controllo per la Zona

2. Queste impostazioni vengono applicate a tutti gli ingressi

audio o e vengono salvate in memoria e richiamate ogni volta che l'unità è accesa. Ingresso Z2 - Consente di selezionare l'ingresso da indirizzare alla Zona 2. L'impostazione predefinita è 'Segue Z1', vale a dire la stessa sorgente attualmente selezionata in Zona 1. Stato Zona 2 – Seleziona la modalità della Zona 2, in Standby o Acceso. Volume Zona 2 - Il volume corrente nella Zona 2. Volume max. Zona 2 - Limita l'impostazione di volume massimo del sistema nella Zona 2. Questa è una funzione utile per prevenire sovraccarichi accidentali agli altoparlanti a bassa potenza (per esempio). Volume sso Zona 2 - Il Controllo volume della Zona 2 può essere bloccato al valore attuale per l'utilizzo con un amplificatore esterno con il controllo del volume nella Zona 2. Volume max. Zona 2 attivo - Limita il volume massimo a cui il sistema opera nella Zona 2 quando è acceso o esce dalla modalità Standby. Il sistema si accende a questo volume se l'ultimo volume usato (molto forte) supera questo valore. Rete Il ricevitore è dotato di un client audio di rete che è in grado di riprodurre contenuti AirPlay 2 e Chromecast built-in oltre alla musica memorizzata su un dispositivo di archiviazione di rete, ad esempio un PC o un disco NAS. La rete wireless è configurata usando le app Apple AirPlay setup o Google Home. SSID – (solo scopo informativo) Mostra l'SSID cui il ricevitore è attualmente collegato, "cablato" in caso di connessione cablata, o "non connesso" in assenza di connessioni. Indirizzo IP – (solo scopo informativo) indirizzo IP assegnato dal server DHCP o assegnato manualmente dall'utente per la connessione di rete del ricevitore. Indirizzo MAC – (solo scopo informativo) Indirizzo univoco della scheda di rete del ricevitore. Nome signicativo – (solo scopo informativo) Nome significativo di rete del ricevitore.IT IT-33 Bluetooth Il ricevitore è dotato di un ingresso audio Bluetooth. Abbina dispositivo – Rende il ricevitore visibile ai dispositivi Bluetooth. Cancella lista dispositivi abbinati – cancella la lista dei dispositivi Bluetooth abbinati al ricevitore. Dispositivi abbinati – Mostra un elenco dei dispositivi abbinati al ricevitore. Connessione alla rete Per utilizzare le funzioni AirPlay e Chromecast built-in sul ricevitore occorre collegarlo alla propria rete domestica tramite una connessione cablata o wireless. Le sezioni seguenti descrivono queste operazioni. Nota: Prima di procedere alla configurazione di una connessione wireless, verificare che le antenne wireless in dotazione siano collegate alle prese sul retro del ricevitore. Controllo di sistemi domotici Dopo aver collegato il ricevitore a una rete, sarà possibile controllarlo da remoto tramite specifici software di domotica. Gli stessi controlli sono disponibili tramite porta RS232. Sono disponibili vari sistemi di parti terze in grado di fornire un sistema di controllo sofisticato su tutti i dispositivi di intrattenimento. Contattare il proprio rivenditore o installatore per ulteriori dettagli. I dettagli tecnici sul protocollo di controllo remoto possono essere richiesti ad Arcam all'indirizzo e-mail luxurysupport@harman.com. Per i dettagli sui controlli disponibili consultare il documento disponibile alla pagina www.arcam.co.uk. Congurazione AirPlay Connessioni cablate Collegare un cavo Ethernet al ricevitore. Per l'ascolto di contenuti audio via AirPlay sul ricevitore, verificare che il dispositivo Apple sia collegato alla stessa rete del ricevitore e poi selezionare il ricevitore come dispositivo di riproduzione AirPlay. Nota: Il ricevitore sarà indicato come ARCAM nome modello- xxxxxx nel menu dell'altoparlante AirPlay, dove xxxxxx sono le ultime 6 cifre dell'indirizzo MAC dell'unità. Connessioni wireless Assicurarsi che il dispositivo Apple sia collegato alla stessa rete wireless del ricevitore. Aprire il menu delle impostazioni Wi-Fi sul dispositivo Apple e selezionare il ricevitore dal menu "impostare nuovo altoparlante trasmissione". Seguire le istruzioni sullo schermo. Per l'ascolto di contenuti audio via AirPlay sul ricevitore, verificare che il dispositivo Apple sia collegato alla stessa rete del ricevitore e poi selezionare il ricevitore come dispositivo di riproduzione AirPlay. Nota: Il ricevitore sarà indicato come ARCAM nome modello-xxxxxx nel menu di configurazione dell'altoparlante AirPlay, dove xxxxxx sono le ultime 6 cifre dell'indirizzo MAC dell'unità. Congurazione Chromecast built-in Connessioni cablate Collegare un cavo Ethernet al ricevitore. Connessioni wireless Scaricare e aprire l'applicazione Google Home. Google Home Il sistema indicherà che c'è un dispositivo pronto per la configurazione. In caso contrario, basta toccare "Aggiungi" seguito da "Imposta dispositivo". Selezionare il ricevitore e seguire le istruzioni sullo schermo. Per ascoltare trasmissioni audio da qualunque applicazione supportata dal ricevitore, verificare che il dispositivo sia connesso alla stessa rete del ricevitore. Toccare l'icona Chromecast built-in dall'applicazione e selezionare il ricevitore come dispositivo di riproduzione. Nota: Il ricevitore sarà indicato come ARCAM nome modello- xxxxxx nel menu di configurazione , dove xxxxxx sono le ultime 6 cifre dell'indirizzo MAC dell'unità.IT-34 Introduzione Il ricevitore fornisce tutte le modalità principali di decodifica ed elaborazione di segnali analogici e digitali, tra cui i più recenti formati audio ad alta definizione su HDMI. Modalità per le sorgenti digitali Le registrazioni digitali sono solitamente codificate per includere informazioni sul loro tipo di formato. Il ricevitore rileva automaticamente il formato pertinente in un segnale digitale - come Dolby Atmos, TrueHD, Dolby Digital Plus, DTS:X, DTS-HD Master Audio, Auro 3D, Dolby Digital o DTS - e passa alla decodifica appropriata. Modalità per sorgenti analogiche Le registrazioni analogiche non contengono informazioni sui loro formati di codifica, in modo che la modalità desiderata - come il Dolby Surround - debba essere selezionata manualmente. Modalità di memoria Audio Dolby Digital o DTS (compresi i formati ad alta definizione) possono essere emessi in due modalità mix, selezionate usando il pulsante : Surround (per esempio, cinque canali principali più un subwoofer per una sorgente 5.1) Downmix stereo. Audio a due canali, a prescindere dal fatto che sia analogico o digitale può anche essere emesso in due modalità mix, scelta con il pulsante modalità: Surround (ad es., Dolby Surround, DTS Neural:X, ecc.) Stereo. Il ricevitore memorizza le impostazioni per ciascuna sorgente. Così la modalità di decodifica per i seguenti gruppi di materiale della sorgente può essere memorizzata indipendentemente: Materiale della sorgente Dolby Digital (multi-canale) e DTS Materiale della sorgente Dolby a due canali, PCM o analogica Modalità della sorgente a due canali Le seguenti modalità di decodifica e surround sono per la creazione delle modalità stereo multi-canale da sorgenti a 2 canali. Sono disponibili sul ricevitore per sorgenti standard e ad alta definizione Dolby Digital 2.0, DTS 2.0, PCM o analogiche: Stereo – 16 canali Stereo – Dolby Surround – Dolby Verticale Virtuale - DTS Neural:X - DTS Virtual:X - 3D Auro-Matic - Stereo In questa modalità il ricevitore funziona come un amplificatore audio convenzionale di elevata qualità. Si noti che se il subwoofer è attivato in modalità stereo, quindi viene eseguita qualche elaborazione del segnale. Stereo Direct: questo garantisce il percorso più diretto del segnale, se una connessione analogica è presente. 16 canali Stereo: questo produce un'uscita da tutti i diffusori, copiando l'uscita a sinistra per tutti i diffusori sinistri e l'uscita destra per tutti i diffusori destri. L'altoparlante centrale emette un mix di destro e sinistro. Dolby Surround Dolby Surround permette al ricevitore di ricavare fino a 16 uscite da una sorgente a due o più uscite per sfruttare al meglio tutti gli altoparlanti e diffusori dell'impianto. Dolby Virtual Height Dolby Virtual Height consente un'esperienza di ascolto davvero coinvolgente, riproducendo in modo virtuale i contenuti delle configurazioni dei tradizionali sistemi audio con altoparlanti verticali, senza bisogno della loro effettiva presenza. Nota - questa modalità NON è disponibile se si selezionano altoparlanti verticali. DTS Neural:X DTS Neural:X è un potente mixer in grado di riprodurre canali fino alla qualità 7.1.4, fornendo un audio coinvolgente, a partire da qualunque sistema con canali di qualità inferiore. DTS Virtual:X DTS Virtual:X consente un'esperienza di ascolto davvero coinvolgente, riproducendo in modo virtuale i contenuti delle configurazioni dei tradizionali sistemi audio con altoparlanti verticali, senza bisogno della loro effettiva presenza. Nota - questa modalità NON è disponibile se si selezionano altoparlanti verticali. 3D Auro-Matic 3D Auro-Matic consente un'esperienza di ascolto davvero coinvolgente, creando canali aggiuntivi dall'audio in ingresso per sfruttare i canali di uscita disponibili e migliorare l'esperienza audio. Modalità sorgente multicanale Il materiale sorgente multicanale digitale è normalmente fornito come 'audio 5.1'. I '5.1 canali' sono composti da: altoparlanti anteriori sinistro, centrale e destro, due altoparlanti surround e un canale di effetti a bassa frequenza (LFE). Poiché il canale LFE non è un canale a gamma completa, viene indicato come '.1'. I sistemi surround decodificano e riproducono direttamente i canali 5.1. I sistemi di decodifica a matrice avanzata DTS- ES creano un canale posteriore extra da informazioni contenute nei due segnali surround della sorgente 5.1. Tali sistemi avanzati ES sono a volte indicati come sistemi '6.1'. Questo ulteriore canale surround posteriore è normalmente riprodotto attraverso due altoparlanti separati, creando un sistema '7.1'. DTS-ES Discrete è una vera sorgente '6.1', con sei canali codificati separatamente, più il canale LFE '.1'. Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD, Auro 3D sono formati surround ad alta risoluzione trovati su dischi Blu-Ray Modalità di decodica Modalità di decodica Le modalità indicate nella tabella seguente sono disponibili per sorgenti digitali multicanale. Modalità speciali come DTS-ES 6.1 Discrete, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS:X, DTS-HD e IMAX® ENHANCED, Auro 3D sono disponibili solo da opportune sorgenti.IT IT-35 Sorgenti audio ad alta risoluzione Dolby Atmos I contenuti Dolby Atmos sono miscelati come oggetti audio, anziché come canali tradizionali, in modo da sfruttare al massimo il numero e la collocazione degli altoparlanti disponibili. Dolby TrueHD Fornisce fino a 7.1 canali completi a 96 kHz, risoluzione 24 bit, con potenzialmente nessuna perdita nel processo di compressione. La velocità di trasmissione dati può essere fino a 18 Mbps. Dolby Digital Plus Fornisce fino a 7.1 canali discreti di audio con una minore compressione rispetto alla tradizionale codifica Dolby Digital. La velocità di trasmissione dati può essere fino a 6 Mbps. DTS-HD Master Audio Fornisce fino a 7.1 canali completi a 96 kHz, risoluzione 24 bit, con potenzialmente nessuna perdita nel processo di compressione. La velocità di trasmissione dati può essere fino a 24,5 Mbps. DTS:X® DTS:X è un pacchetto di decodifica in grado di restituire contenuti coinvolgenti, precedentemente trattati con codifica DTS:X. I contenuti DTS:X consistono in oggetti audio o in combinazioni di canali e oggetti audio. Il pacchetto di decodifica DTS:X è anche in grado di riprodurre formati DTS preesistenti, tra i quali le sequenze DTS-HD Master Audio con e senza perdita di dati. Supporta configurazioni di uscita canali maggiori della 7.1 (comprendenti i diffusori di altezza) Fornisce opzioni di "Controllo dialoghi", che consentono all'utente di regolare l'audio del sistema in base alle proprie preferenze o agli ambienti di ascolto Mappa tutti i contenuti DTS a qualunque configurazione dei diffusori Supporta i lettori di Blu-ray Disc (BD), DVD e di vari formati di streaming multimediali, nonché sequenze in formati preesistenti fino a 192 kHz. Include Neural:X, la più moderna tecnologia DTS di upmix/downmix. IMAX ENHANCED I prodotti IIMAX® Enhanced soddisfano i migliori standard del settore, garantendo la migliore qualità di colori, contrasto, chiarezza e audio. Tali prodotti sono proposti da IMAX per garantire la più coinvolgente esperienza di home entertainment e sfruttare al massimo la qualità e la scalabilità dei contenuti IMAX Enhanced. Il programma IMAX Enhanced definisce un nuovo standard per l'home entertainment. AURO 3D AURO 3D è un pacchetto di decoder che restituisce l'audio a tre livelli - livello uditivo, livello verticale e livello supremo, immergendo in una profonda sfera di ascolto audio. Per le sorgenti Dolby Digital Dolby Digital 5.1 Le sorgenti Dolby Digital 5.1 offrono un suono con cinque distinti canali a gamma completa: sinistro, centro, destro, surround sinistro, surround destro, più un canale effetti a bassa frequenza (LFE). Dolby Digital Stereo Downmix Fornisce un downmix stereo del materiale della sorgente per l'utilizzo con le cuffie. Dolby Digital 5.1 + Dolby Surround Questa modalità viene utilizzata per ricavare le informazioni per i canali surround posteriori individuali dai canali surround, utilizzando il decodificatore Dolby Surround. Per le sorgenti DTS DTS 5.1 Meno comune rispetto al formato Dolby Digital, ma generalmente riconosciuto nel settore audio come di qualità audio superiore. DTS 5.1 offre un suono surround con cinque canali a gamma completa più un canale LFE. DTS 5.1 Stereo Downmix Fornisce un downmix stereo del materiale della sorgente per l'utilizzo con le cuffie. DTS-ES 6.1 Matrix Questo è un formato di canale 6.1 basato su DTS 5.1. Ha la matrice del sesto canale codificata nei canali surround sinistro e surround destro. Il sesto canale è un canale surround centrale ed è diretto ai diffusori surround posteriore sinistro e surround posteriore destro. DTS-ES 6.1 Discrete Si tratta di un vero formato audio discreto a 6.1 canali. La modalità DTS-ES discrete funziona solo sulle sorgenti con codifica audio DTS-ES 6.1 Discrete. DTS96/24 Fornisce fino a 5.1 canali audio a 96 kHz, risoluzione 24 bit per una qualità audio superiore rispetto allo standard DTS 5.1IT-36 Il ricevitore è dotato di un sintonizzatore radio digitale FM/ DAB/DAB+. Le trasmissioni DAB non sono disponibili in tutte le località. Questa sezione si occupa del funzionamento del sintonizzatore, per informazioni su come configurare il sintonizzatore e installare le antenne, vedere pagina IT-11. Quando un ingresso del sintonizzatore viene selezionato, il menu OSD mostra un elenco di stazioni radio più un pannello informativo che fornisce tutte le informazioni disponibili sulla frequenza (per FM) o stazione attuale (per DAB). Anche il pannello anteriore darà le stesse informazioni, premendo il tasto si scorrerà attraverso le varie informazioni:

Modalità di elaborazione (predefinita) Tasto radio (se disponibile) Tipo di programma (se disponibile) Potenza segnale DAB Modalità di elaborazione (predefinita) Tasto radio (se disponibile) Tipo di programma Qualità del segnale Bit-rate di trasmissione Selezione sintonizzazione/canale Quando si passa alla sorgente TUNER interna, il ricevitore va nell'ultima banda utilizzata del sintonizzatore, sia essa FM o DAB. Premendo ripetutamente si passa attraverso le bande del sintonizzatore disponibili sul ricevitore. Radio analogica FM La sintonia della frequenza sulla radio FM avviene usando i pulsanti

sul telecomando in modalità dispositivo TUN. Pressioni individuali spostano la frequenza verso il basso e l'alto di un passo. Se si tiene premuto uno dei due pulsanti di sintonizzazione per due secondi, il sintonizzatore effettua una scansione fino al prossimo segnale forte. È possibile interrompere una scansione in qualsiasi momento premendo di nuovo uno dei pulsanti di sintonizzazione. In Europa, la radio FM interna è in grado di ricevere segnali di testo radio RDS (Radio Data System) che vengono trasmessi da alcune stazioni. Le informazioni RDS includono in genere il nome della stazione radio, il genere di musica o parlato, nonché ulteriori informazioni relative al programma corrente. Sulle stazioni di musica queste sono spesso informazioni sulla traccia in riproduzione. Radio digitale DAB La radio Digital Audio Broadcasting (DAB) sta diventando sempre più ampiamente disponibile. Vedere www.worlddab.org/country_information per informazioni sulla disponibilità DAB. È necessario eseguire la scansione delle stazioni disponibili prima di essere in grado di ascoltarle. Per eseguire la scansione delle stazioni DAB, prima selezionare il sintonizzatore DAB quindi tenere premuto

fino a quando il display indica che la scansione è stata avviata. Il ricevitore quindi farà la scansione di tutte le frequenze radio DAB e compila un elenco delle stazioni che sono disponibili. Quando la scansione è completata, è possibile scorrere la lista delle stazioni utilizzando i tasti

del telecomando. Per ascoltare la stazione attualmente visualizzata, premere il tasto

entro due secondi, il display torna a visualizzare la stazione attualmente in riproduzione. Salvataggio e richiamo stazioni preimpostate La selezione delle stazioni pre-memorizzate utilizza i tasti

sul telecomando per navigare e

per selezionare le pre-impostazioni quando il telecomando è in modalità dispositivo TUN. Fino a 50 preset possono essere memorizzati e possono essere di qualsiasi banda, per esempio Preset 1 potrebbe essere una stazione FM, preset 2 una stazione DAB, ecc... Premendo il tasto si provoca la visualizzazione del successivo numero di preselezione disponibile, quindi premendo nuovamente il tasto si memorizza la frequenza/canale corrente in quel preset. Se è richiesto un numero di preset diverso, premere i tasti

fino a quando il numero desiderato viene visualizzato prima di premere il tasto per una seconda volta. Eliminazione di preset Quando si è in modalità di ricerca di sintonizzazione (utilizzando

per scorrere tra i preset), il pulsante giallo sul telecomando è utilizzato per eliminare la stazione e la frequenza attualmente evidenziata (ma non riprodotta). Uso Del SintonizzatoreIT IT-37IT-37 Risoluzione dei problemi Problema Verificare che Non ci siano luci sull'unità Il cavo di alimentazione sia inserito nel ricevitore e la presa di rete collegata sia accesa. Il pulsante di accensione sia premuto. Se si visualizza il LED rosso, il ricevitore è in modalità standby. Premere un pulsante qualsiasi sul pannello anteriore o il pulsante standby sul telecomando. L'unità non risponde o risponde in modo irregolare al telecomando Ci sono batterie nuove nel telecomando. Il pannello anteriore è visibile e il telecomando è puntato verso di esso. Il display del pannello anteriore è vuoto Il display non è stato spento. Premere il pulsante sul pannello anteriore o sul telecomando. Nessuna immagine è prodotta Il dispositivo di visualizzazione sia acceso e impostato per visualizzare il ricevitore. Provare premendo il pulsante sul ricevitore o sul telecomando e cercare la schermata del menu principale del dispositivo di visualizzazione. L'ingresso video corretto sia selezionato sul ricevitore. La sorgente video sia attiva, funzioni normalmente, e si trovi in modalità 'play', se del caso. Non ci sono bordi luminosi o 'fantasmi' sull'immagine Assicurarsi che il controllo 'nitidezza' sul dispositivo di visualizzazione sia spento o vicino al minimo. Per i collegamenti HDMI, provare a utilizzare un cavo più corto o in alternativa una marca diversa. Nessun suono viene prodotto Sia stato selezionato l'ingresso corretto. La 'Sorgente audio' sia stata impostata correttamente nel menù 'Config. Ingresso.'. L'apparecchio sorgente sia attivo, funzioni normalmente, e si trovi in modalità 'play', se del caso. il volume sia a un livello ragionevole e il ricevitore non sia in modalità silenziata. Il suono è scadente o distorto La sensibilità dell'ingresso non sia eccessiva (ad es., la tensione massima del segnale di ingresso non sia ridotta) sul menu Config. Ingresso. in caso di ingressi analogici. Abbiate selezionato il formato corretto di altoparlanti che soddisfi il vostro sistema nel menù di configurazione. Problema Verificare che Il suono proviene solo da alcuni degli altoparlanti Disponete di un'adeguata sorgente Surround selezionata e in riproduzione. Il disco BD/DVD sia codificato nel formato appropriato, e il formato corretto sia stato selezionato nel menù di avvio del disco del lettore BD (se applicabile). Il lettore BD/DVD sia stato impostato per l'uscita audio 'bitstream' sull'uscita digitale. la finestra del display indichi che il disco che si sta riproducendo è una registrazione multicanale (potrebbe essere necessario premere il tasto più volte fino ad arrivare alla videata 'Formato in ingresso'). Tutti i diffusori siano collegati correttamente ai terminali dei diffusori e siano stabili. Non sia stato selezionato 'Stereo' come modalità di decodifica. Il bilanciamento degli altoparlanti sia corretto. il ricevitore sia stato configurato per includere tutti gli altoparlanti del sistema. Impossibile selezionare le modalità di decodifica Dolby o DTS Il ricevitore può applicare solo decodifica Dolby e DTS a sorgenti che sono state codificate nello stesso formato. Verificare che: La sorgente digitale sia selezionata e collegata. La sorgente stia riproducendo il materiale adeguatamente codificato. Il disco BD/DVD sia codificato nel formato appropriato, e il formato corretto sia stato selezionato nel menù di avvio del disco del lettore BD (se applicabile). Il lettore BD/DVD sia stato impostato per l'uscita audio 'bitstream' sull'uscita digitale. Quando si riproduce un BD/DVD Dolby, l'AVR seleziona Dolby Surround Si disponga di un collegamento digitale dal lettore BD/DVD. A volte dischi BD/DVD Dolby contengono materiale sia all'inizio che alla fine del filmato principale, che non è in formato 5.1 completo, ma con decodifica a due canali. Ronzio sull'ingresso analogico Tutti i cavi garantiscano un buon collegamento. Se necessario rimuovere il cavo dal connettore e reinserirlo completamente (spegnere l'alimentazione prima di fare questo). I collegamenti all'interno del connettore del cavo di origine non siano rotti o mal saldati. Se il ronzio si verifica solo quando è collegato un particolare componente di origine, verificare che i cavi di antenne o parabole collegate a questa sorgente siano isolati da terra. Contattare il tecnico di installazione.IT-38IT-38 Problema Verificare che Vi sono interferenze di ricezione radio o televisiva Da dove l'interferenza provenga. Spegnere ogni componente di origine, una alla volta, poi le altre apparecchiature. La maggior parte delle apparecchiature elettroniche generano bassi livelli di interferenza. Provare a ri-organizzare il cablaggio dalla sorgente di fastidio lontano da altri cavi. Verificare che il cavo utilizzato sia di alta qualità, per lo scopo specificato, e sia schermato correttamente. Se il problema persiste, contattare il rivenditore. La commutazione della sorgente cambia in modo casuale o si blocca su una sorgente Non ci sia problemi di interferenze statiche o impulsi causati dalla commutazione di un'apparecchiatura elettrica vicina, ad esempio, comando del riscaldamento o condizionatore d'aria. Spegnere il ricevitore, attendere dieci secondi, quindi riaccenderlo per eliminare un problema di funzionamento. Contattate il installatore se il problema si ripresenta o persiste. Non ci sia luce diretta del sole sul rivelatore a infrarossi dietro il display del pannello anteriore. Il volume è sempre troppo alto quando accendo l'impostazione 'Volume max. attivo’ non sia troppo alta. Se il file su un'unità NAS non possono essere riprodotti I file siano in un formato compatibile. Il computer sia collegato tramite una rete e non USB - la porta USB del ricevitore non può essere utilizzata per il collegamento diretto ad un computer Se non è possibile connettersi a una rete cablata Il cavo Ethernet in uso sia collegato correttamente tra l'unità e l'hardware di rete. La rete sia impostata per l'utilizzo dell'indirizzamento IP fisso, mentre il ricevitore è impostato con opzione DHCP. La rete sia impostata per l'uso del DHCP, mentre il ricevitore è impostato all'uso di un indirizzamento IP fisso. Se non è possibile connettersi a una stazione internet radio preferita La stazione stia ancora trasmettendo o non sia congestionata - riprovare più tardi. Se la qualità del suono della stazione internet radio è scarsa o interrotta la stazione radio abbia un bitrate ridotto (utilizzare il tasto per scoprirlo). La rete non sia lenta o congestionata.IT IT-39IT-39 Speciche Ingressi di linea stereo Ingresso massimo 4,5 Vrms Sensibilità nominale 1 V, 2 V, 4 V (regolabile dall'utente) Impedenza in ingresso 47 kΩ Rapporto segnale/rumore (A-WTD rif 100W) normale/stereo direct 93 dB/110 dB Risposta in frequenza 20 Hz – 20 kHz ± 0,1 dB Uscite del preamplicatore Livello di uscita nominale (estremità singola/bilanciato)

Impedenza in uscita 560 Ω THD+N (20 Hz—20 kHz) –100 dB Uscita cue Massimo livello di uscita in 32 Ω 5 V RMS Impedenza in uscita <100 Ω Generale Tensione di rete 110–120 V o 220–240 V, 50–60 Hz Consumo energetico (massimo) 50 W (dissipazione termica circa 170 BTU/ora) Consumo di potenza (a riposo, tipico) 40 W (dissipazione termica circa 170 BTU/ora) Consumo di potenza (Standby) <0,5 W Dimensioni L x P (compresi i terminali dei diffusori) x A (compresi piedi) 433 x 425 x 171 mm Peso (netto) 10,6 kg Peso (imballato) 13,9 kg Accessori in dotazione Cavo di alimentazione Telecomando con 2 batterie AAA Manuale Antenna DAB/FM 3 antenne WiFi/Bluetooth Microfono di calibrazione Cavo USB E&OE NOTA: tutti i valori delle specifiche sono tipici se non diversamente specificato. AV40 Politica di miglioramento continuo: Arcam ha una politica di continuo miglioramento dei propri prodotti. Ciò signica che i progetti e le speciche sono soggetti a modiche senza preavviso. AVR30 Potenza di uscita continua, per canale, 8 Ω/4 Ω 2 canali diretti, 20 Hz - 20 kHz, <0,02% THD 120 W/200 W 2 canali pilotati, 1 kHz, 0,2% THD 140 W/220 W 7 canali pilotati, 1 kHz, 0,2% THD 100 W/180 W Rumore e ronzio residuo (A-wtd) <0,15 mV Ingressi di linea stereo Ingresso massimo 4,5 Vrms Sensibilità nominale 1 V, 2 V, 4 V (regolabile dall'utente) Impedenza in ingresso 47 kΩ Rapporto segnale/rumore (A-WTD rif 100W) normale/ stereo direct 93 dB/110 dB Risposta in frequenza 20 Hz – 20 kHz ± 0,1 dB Uscite del preamplicatore Livello nominale di uscita 1 V RMS Impedenza in uscita 560 Ω THD+N (20 Hz—20 kHz) –100 dB Uscita cue Massimo livello di uscita in 32 Ω 5 V RMS Impedenza in uscita <100 Ω Generale Tensione di rete 110–120 V o 220–240 V, 50–60 Hz Consumo energetico (massimo) 1,5 kW (dissipazione termica circa 5200 BTU/ora) Consumo di potenza (a riposo, tipico) 100 W (dissipazione termica circa 340 BTU/ora) Consumo di potenza (Standby) <0,5 W Dimensioni L x P (compresi i terminali dei diffusori) x A (compresi piedi) 433 x 425 x 171 mm Peso (netto) 18,1 kg Peso (imballato) 21,4 kg Accessori in dotazione Cavo di alimentazione Telecomando con 2 batterie AAA Manuale Antenna DAB/FM 3 antenne WiFi/Bluetooth Microfono di calibrazione Cavo USB E&OE NOTA: tutti i valori delle specifiche sono tipici se non diversamente specificato.IT-40 Potenza di uscita continua, per canale, 8 Ω/4 Ω 2 canali diretti, 20 Hz - 20 kHz, <0,02% THD 110 W/175 W 2 canali pilotati, 1 kHz, 0,2% THD 125 W/190 W 7 canali pilotati, 1 kHz, 0,2% THD 90 W/110 W Rumore e ronzio residuo (A-wtd) <0,15 mV Ingressi di linea stereo Ingresso massimo 4,5 Vrms Sensibilità nominale 1 V, 2 V, 4 V (regolabile dall'utente) Impedenza in ingresso 47 kΩ Rapporto segnale/rumore (A-WTD rif 100W) normale/ stereo direct 93 dB/110 dB Risposta in frequenza 20 Hz – 20 kHz ± 0,2 dB Uscite del preamplicatore Livello nominale di uscita 1 V RMS Impedenza in uscita 560 Ω THD+N (20 Hz—20 kHz) –100 dB Uscita cue Massimo livello di uscita in 32 Ω 5 V RMS Impedenza in uscita <100 Ω Generale Tensione di rete 110–120 V o 220–240 V, 50–60 Hz Consumo energetico (massimo) 1,5 kW (dissipazione termica circa 5200 BTU/ora) Consumo di potenza (a riposo, tipico) 100 W (dissipazione termica circa 340 BTU/ora) Consumo di potenza (Standby) <0,5 W Dimensioni L x P (compresi i terminali dei diffusori) x A (compresi piedi) 433 x 425 x 171 mm Peso (netto) 16,6 kg Peso (imballato) 19,9 kg Accessori in dotazione Cavo di alimentazione Telecomando con 2 batterie AAA Manuale Antenna DAB/FM 3 antenne WiFi/Bluetooth Microfono di calibrazione Cavo USB E&OE NOTA: tutti i valori delle specifiche sono tipici se non diversamente specificato. AVR20 Potenza di uscita continua, per canale, 8 Ω/4 Ω 2 canali diretti, 20 Hz - 20 kHz, <0,02% THD 80 W/100 W 2 canali pilotati, 1 kHz, 0,2% THD 85 W/120 W 7 canali pilotati, 1 kHz, 0,2% THD 60 W/85 W Rumore e ronzio residuo (A-wtd) <0,15 mV Ingressi di linea stereo Ingresso massimo 4,5 Vrms Sensibilità nominale 1 V, 2 V, 4 V (regolabile dall'utente) Impedenza in ingresso 47 kΩ Rapporto segnale/rumore (A-WTD rif 100W) normale/ stereo direct 93 dB/110 dB Risposta in frequenza 20 Hz – 20 kHz ± 0,2 dB Uscite del preamplicatore Livello nominale di uscita

Impedenza in uscita 560 Ω THD+N (20 Hz—20 kHz) –100 dB Uscita cue Massimo livello di uscita in 32 Ω 5 V RMS Impedenza in uscita <100 Ω Generale Tensione di rete 110–120 V o 220–240 V, 50–60 Hz Consumo energetico (massimo) 1,5 kW (dissipazione termica circa 5200 BTU/ora) Consumo di potenza (a riposo, tipico) 90 W (dissipazione termica circa 340 BTU/ora) Consumo di potenza (Standby) <0,5 W Dimensioni L x P (compresi i terminali dei diffusori) x A (compresi piedi) 433 x 425 x 171 mm Peso (netto) 16,5 kg Peso (imballato) 19,8 kg Accessori in dotazione Cavo di alimentazione Telecomando con 2 batterie AAA Manuale Antenna DAB/FM 3 antenne WiFi/Bluetooth Microfono di calibrazione Cavo USB E&OE NOTA: tutti i valori delle specifiche sono tipici se non diversamente specificato. AVR10IT IT-41IT-41 Garanzia in tutto il mondo Questa garanzia dà diritto all'utente di far riparare l’unità gratuitamente per i primi cinque anni successivi all’acquisto, sempre che sia stata acquistata originariamente presso un concessionario autorizzato Arcam. Il concessionario Arcam è responsabile di tutti i servizi postvendita. Il produttore non si assume alcuna responsabilità per difetti derivanti da incidenti, uso improprio, abuso, usura, negligenza o da modifiche e/o riparazioni non autorizzate. Inoltre, il produttore non accetta alcuna responsabilità per danni o perdite che si verifichino durante il trasporto da o verso la persona che invoca la garanzia. La garanzia copre: I costi di componenti (escluse le unità a disco) e manodopera per cinque anni a partire dalla data di acquisto (fare riferimento alla successiva sezione relativa a termini e condizioni aggiuntive). Dopo cinque anni, tutti i costi di componenti e manodopera saranno a carico del cliente. Le unità a disco (di qualunque tipo) sono coperte dalla presente garanzia per cinque anni a partire dalla data di acquisto. La garanzia non copre mai la sostituzione delle batterie. La garanzia non copre mai i costi di trasporto. Richieste in garanzia Questo apparecchio deve essere imballato nella confezione originale e restituito al rivenditore presso il quale è stato acquistato. Dovrebbe essere inviato tramite spedizione prepagata con un vettore affidabile e non per posta. Nessuna responsabilità può essere accettata per l'unità mentre è in transito verso il rivenditore o il distributore e i clienti sono pertanto invitati ad assicurare l'unità contro smarrimenti o danni durante il trasporto. Per ulteriori informazioni, contattare Arcam all'indirizzo luxurysupport@harman.com. Problemi? Se il rivenditore Arcam non è in grado di rispondere a una domanda per quanto riguarda questo o qualsiasi altro prodotto Arcam, si prega di contattare il supporto clienti all'indirizzo Arcam di cui sopra e noi faremo del nostro meglio per aiutarvi. Registrazione on-line È possibile registrare il prodotto on-line all'indirizzo www.arcam.co.uk.手册 AVR 环绕声放大器
