用户手册 Fujinon XF 50140mm f2.8 R LM OIS WR FUJIFILM

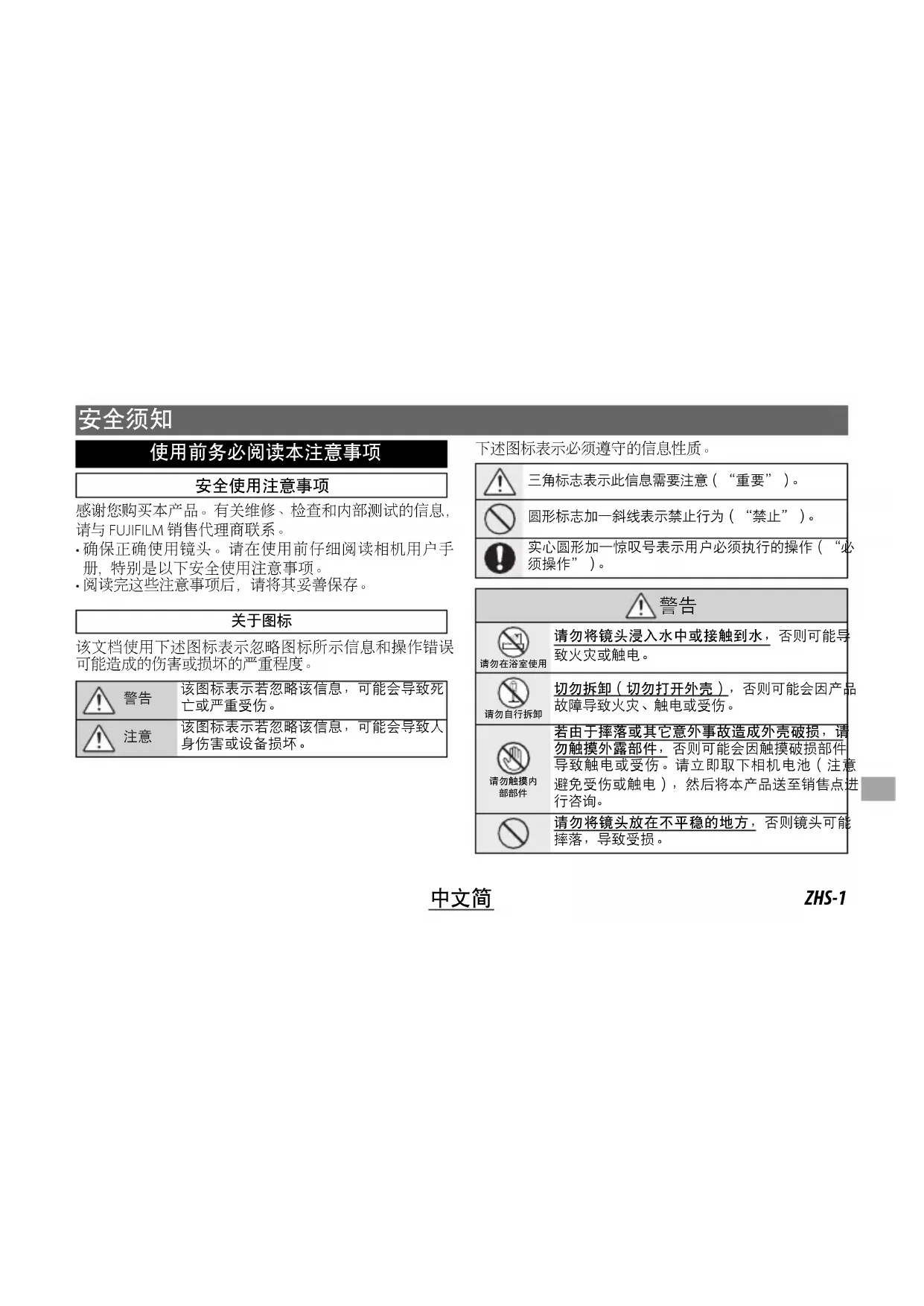

感谢您购买本产品。有关维修、检查和内部测试的信息， 请与 FUJIFILM 销售代理商联系。

• 确保正确使用镜头。请在使用前仔细阅读相机用户手 册，特别是以下安全使用注意事项。

该文档使用下述图标表示忽略图标所示信息和操作错误 可能造成的伤害或损坏的严重程度。

该图标表示若忽略该信息，可能会导致死亡或严重受伤。 该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。 下述图标表示必须遵守的信息性质。 三角标志表示此信息需要注意（“重要”）。圆形标志加一斜线表示禁止行为（“禁止”）。实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

请勿在浴室使用请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。请勿自行拆卸切勿拆卸（切勿打开外壳），否则可能会因产品故障导致火灾、触电或受伤。请勿触摸内 若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进 请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。ZHS-2

请勿透过镜头或相机取景器观看太阳，否则将 可能导致永久性的视觉损伤。

请勿在有水蒸气或烟雾的地方或者非常潮湿或 灰尘弥漫之处使用或存放镜头，否则可能导致

请勿将镜头置于阳光直射或极端高温之处，如 晴天封闭的车内，否则可能会导致火灾。 请勿存放在儿童伸手可及之处。本产品在儿童

请勿用湿手操作，否则可能导致触电。 拍摄背光拍摄对象时，请不要让太阳进入构图 范围。因为当太阳位于或靠近构图范围时，阳光 可能通过镜头聚焦从而导致火灾或灼伤。 不使用本产品时，请盖好镜头盖并将其存放在 没有阳光照射的地方。因为阳光通过镜头聚焦 将可能导致火灾或灼伤。 请勿直接提拿安装于三脚架上的相机或镜头， 否则相机或镜头可能摔落或撞击其它物体，导

握住手柄时请勿快速旋转相机，否则您的手可能 会撞到三脚架或三脚架固定底座而导致受伤。 操作相机之前，请完全拧紧（将以固定方位使用 相机时）或拧松（相机将被旋转时）三脚架固定 座锁定螺钉。若螺钉仅部分拧紧，相机可能会意 外晃动而导致受伤。ZHS-3

■ 产品中有毒有害物质或元素的名称及含量

○： 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定

×： 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标

• 铅（Pb）项目（×）属于欧盟 RoHS 指令豁免申请项目。ZHS-4

某些镜头功能不适用于较老版本的相机固件。 请务必将相机固件更新至最新版本。有关查看 相机固件版本以及更新相机固件的指示说明，

• 请使用吹气球去除镜头或滤镜玻璃表面的 灰尘和浮屑。若要去除污点和指纹，可使用 一块滴有少许镜头清洁剂的干净软棉布或镜 头清洁纸，以圆周运动方式从里向外进行清 洁，注意不要留下污渍，也不要用手指触碰

• 为防止发霉和生锈，请将镜头和滤镜存放在 阴凉、干燥的地方。切不可存放在直射阳光 下，也不可与石脑油或樟脑丸一起存放。

• 请保持镜头干燥。生锈将导致无法挽回的损 坏。请擦干雨水和水滴。

• 请注意，根据相机和三脚架位置的不同，旋 转相机时您持握相机手柄的手可能会触碰到 三脚架或三脚架固定底座。ZHS-5

R 镜头卡口包含一个橡胶环以确保镜头的防尘防溅性能。该环可在任何 FUJIFILM 服务中心进行有偿更换。ZHS-6

有关安装和取下镜头的信息，请参阅相机 使用手册。请注意，本产品不兼容 X 卡口

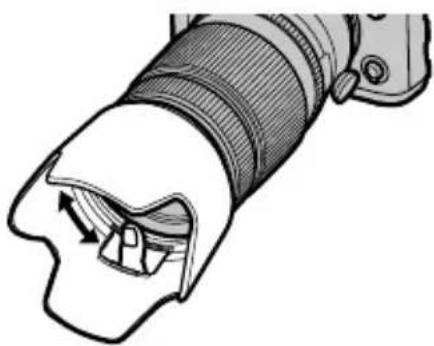

随后，将手指插入孔中即可旋转滤镜。ZHS-8

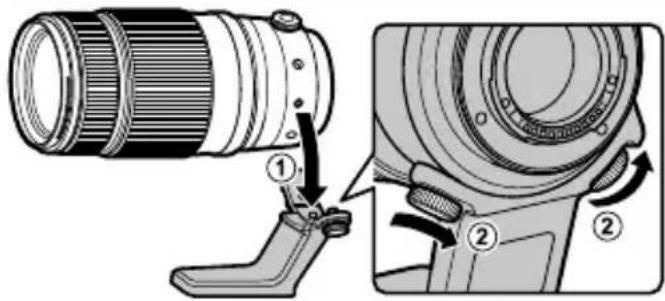

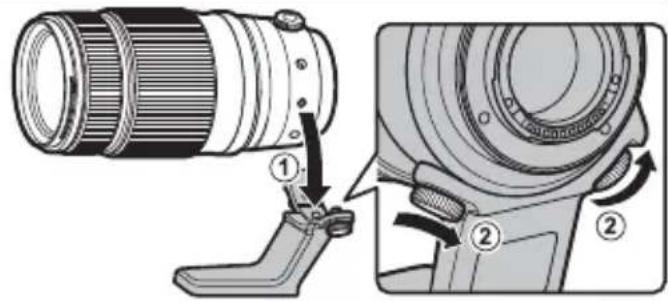

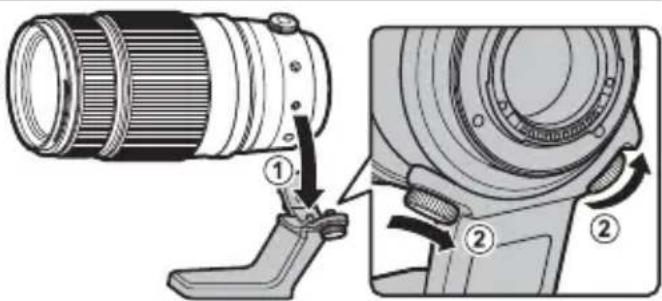

若要安装三脚架固定底座，请将底座上的安 装标记和镜头旋转位置指示对齐，然后拧紧

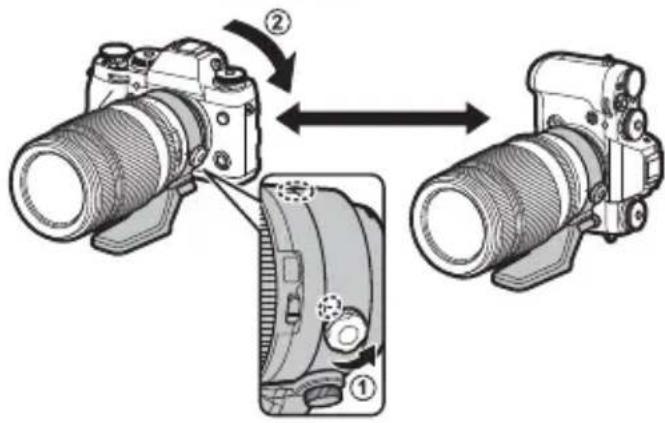

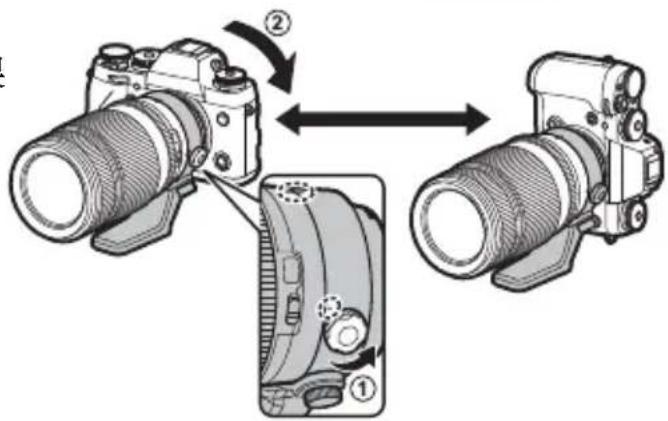

若要直接旋转相机以切换成风景方位或人 像方位而不从三脚架上取下，请拧松三脚架

Q 请将螺钉牢固拧紧以避免相机意外旋转。ZHS-9

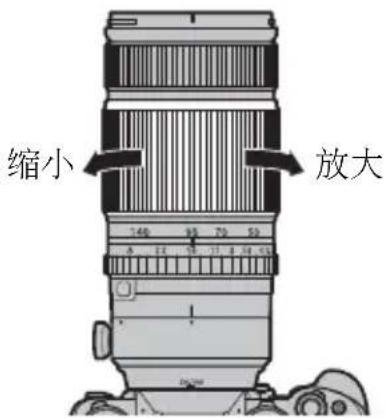

向左旋转变焦环可进行缩小，即降低放大 倍率并增加画面中的可视区域。向右旋转 变焦环则可进行放大，即增加放大倍率使 拍摄对象占据更多画面。

Q 若镜头被弄湿，使用变焦环可使镜头内部的水分更容 易流出。使用变焦环之前，请先擦干镜头上的所有水

光学图像稳定（OIS） 若要使用光学图像稳定，请 将 O.I.S. 开关推至 ON（开）。

整光圈（曝光模式 A 和 M）。 光圈环ZHS-10

16 组 23 片（包括 5 个超低色散（ED）元件和 1 个超级 ED 元件） 焦距（35 mm 格式相当值） f=50–140 mm (76–213 mm)

叶片数目 7 片（圆形光圈孔） 等级大小 ⁄ EV (19 级）

普通: 1 m – 无限远 微距拍摄: 1 m – 3 m

T : 0.12 × 外部体积: 直径 × 长度* (近似值)

• 从相机镜头卡口边缘起的距离 ⌀82.9 × 175 .9 mm

• 不包括盖子、遮光罩及三脚架固定底座 995 g

⌀72 mm Q 为改进产品，我们有可能更改其规格和外观，恕不另行通知。 Q 由于该镜头的构造方式，在某些情况下，照相机显示的“距离指示”可能与实际对焦距离不同。请将“距离指示”仅用 作参考。ZHT-1

感謝您選購本產品。有關維修、檢查和內部測試的資 訊，請 與 FUJIFILM 經銷商聯絡。

• 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手 冊，特別是以下安全使用注意事項。

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤 可能造成的傷害或損壞的嚴重程度。

該圖示表示若忽略該資訊，可能會導致死亡或嚴重傷害。 該圖示表示若忽略該資訊，可能會導致人身傷害或設備損壞。 下述圖示表示必須遵守的指示的性質。 三角標誌表示此資訊需要注意（“重要”）。圓形標誌加一斜線表示禁止行為（“禁止”）。實心圓形加一驚嘆號表示使用者必須執行的操作（“必要”）。

請勿將鏡頭浸入水中或接觸到水，否則可能導致火災或電擊危險。 不可分解（不可打開外殼），否則可能會因產品故障導致火災、電擊危險或受傷。請勿觸摸內 若由於摔落或其他意外事故造成外殼破損，請勿觸摸外露部件，否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池（注意避免受傷或遭受電擊），然 後 將 本 產 品送至銷售點進行諮詢。ZHT-2

請勿將鏡頭放在不平穩的地方，否則鏡頭可能

請勿透過鏡頭或相機觀景窗觀看太陽，否則將 可能導致永久性的視覺損傷。

請勿在有水蒸氣或煙霧的地方或者非常潮濕或 灰塵彌漫之處使用或存放鏡頭，否則可能導致

請勿將鏡頭置於陽光直射或極端高溫之處，如 晴天密閉的汽車內，否則可能導致火災。 請妥善保管，避免幼童接觸。本產品在兒童手

請勿用濕手操作，否則可能導致電擊危險。 拍攝逆光拍攝對象時，請不要讓太陽進入構圖 範圍。因為當太陽位於或靠近構圖範圍時，陽 光可能透過鏡頭聚焦從而導致火災或灼傷。

不使用本產品時，請蓋好鏡頭蓋並將其存放在 無陽光照射的地方。因為陽光透過鏡頭聚焦將

請勿直接提拿安裝於三腳架上的相機或鏡頭， 否則相機或鏡頭可能摔落或撞擊其他物體，導

握住手柄時請勿快速旋轉相機，否則您的手 可能會撞到三腳架或三腳架固定底座而導致

操作相機之前，請完全擰緊（將以固定方位使 用相機時）或擰鬆（相機將被旋轉時）三腳架 固定座鎖定螺釘。若螺釘僅部分擰緊，相機可 能會意外晃動而導致受傷。ZHT-3

某些鏡頭功能不適用於較老版本的相機韌 體。請務必將相機韌體更新至最新版本。有關 檢視相機韌體版本以及更新相機韌體的指示 說明，請參閱以下網站： http://www.fujifilm.com/support/digital_cameras/ software/#firmware 若您無法訪問電腦，請從相機隨附的 “FUJIFILM 全球保用”資料中所列當地經銷商

• 請使用吹氣球去除鏡頭或濾鏡玻璃表面的 灰塵和浮屑。若要去除污點和指紋，可使用 一塊滴有少許鏡頭清潔劑的乾淨軟棉布或 鏡頭清潔紙，以圓周運動方式從裡向外進行 清潔，注意不要留下污漬，也不要用手指觸

• 為防止發霉和生銹，請將鏡頭和濾鏡存放在 陰涼、乾燥的地方。切不可存放在直射陽光 下，也 不 可 與 石 腦 油 或 樟 腦 丸 一 起 存 放。

• 請保持鏡頭乾燥。生銹將導致無法挽回的損 壞。請 擦 乾 雨 水 和 水 滴。

• 請注意，根據相機和三腳架位置的不同，旋 轉相機時您持握相機手柄的手可能會觸碰 到三腳架或三腳架固定底座。ZHT-4

R 鏡頭卡口包含一個橡膠環以確保鏡頭的防塵防濺效能。該環可在任何 FUJIFILM 服務中心進行有償更換。ZHT-5

有關安裝和取下鏡頭的資訊，請參閱相 機使用手冊。請注意，本產品與 X 卡口軟

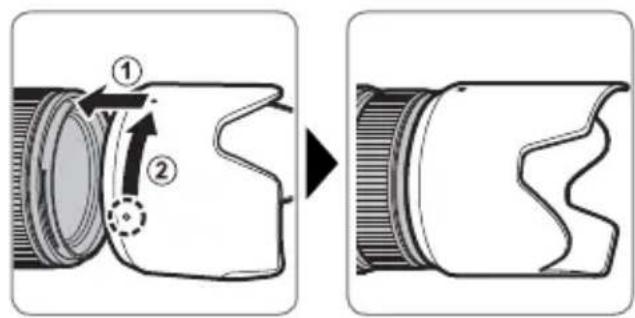

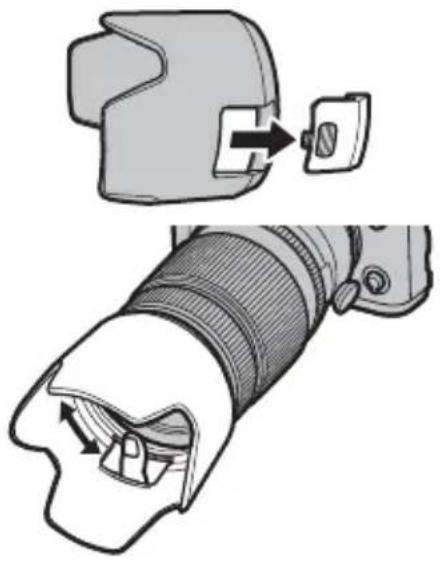

若要操作偏光濾鏡，請在安裝鏡頭遮光罩之前取下活

隨後，將手指插入孔中即可旋轉濾鏡。ZHT-7

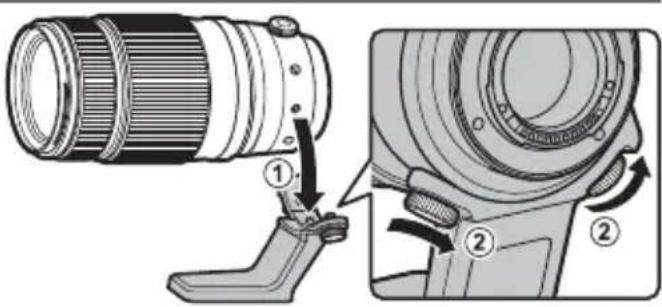

若要安裝三腳架固定底座，請將底座上的 安裝標記和鏡頭旋轉位置指示對齊，然後 擰緊三腳架底座安裝螺釘。 若要直接旋轉相機以切換成風景方位或人 像方位而不從三腳架上取下，請擰鬆三腳

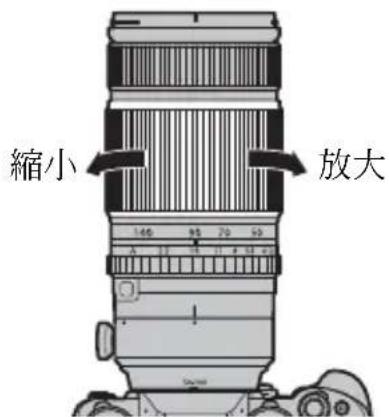

向左旋轉變焦環可進行縮小，即降低放 大倍率並增加畫面中的可視區域。向右旋 轉變焦環則可進行放大，即增加放大倍 率使拍攝對象占據更多畫面。

Q 若鏡頭被弄濕，使用變焦環可使鏡頭內部的水分更容 易流出。使用變焦環之前，請先擦乾鏡頭上的所有水

光學影像穩定（OIS） 若要使用光學影像穩定，請 將 O.I.S. 開關推至 ON（開）。

XF50–140 mm F2.8 R LM OIS WR 鏡頭結構 16 組 23 片（包括 5 個超低色散（ED）元 件 和 1 個超級 ED 元件） 焦距（35 mm 格式相當值） f=50–140 mm (76–213 mm) 畫角 31.7°–11.6° 最大光圈 f/2.8 最小光圈 f/22

葉片數目 7 片（圓形光圈孔） 等級大小 ⁄ EV（19 級） 對焦範圍 一般: 1 m – 無限遠 近拍: 1 m – 3 m 最大放大倍率 T : 0.12 × 外部體積: 直徑 × 長度* (近似值)

• 不包括蓋子、遮光罩及三腳架固定底座 995 g

⌀72 mm Q 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。 Q 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅 用作參考。KO-1
