用户手册 Lumix SR24105 PANASONIC

请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。

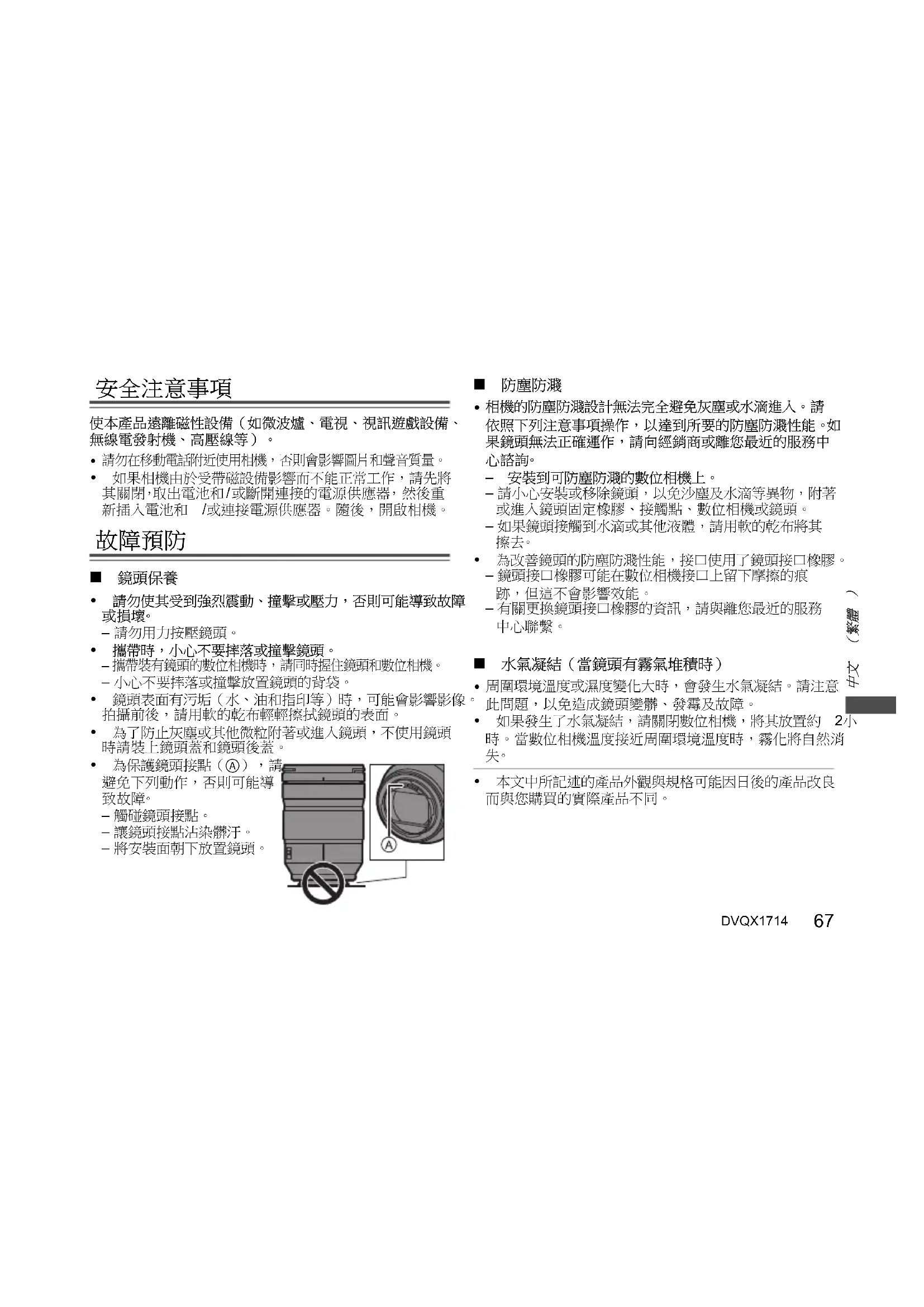

感謝您購買 Panasonic產品。 使用本產品前請仔細閱讀這些說明，並保留本說明書供日

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、 無線電發射機、高壓線等）。

請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。 0 如果相機由於受帶磁設備影響而不能正常工作，請先將 其關閉，取出電池和 /或斷開連接的電源供應器， 然後重 新插入電池和 /或連接電源供應器。隨後，開啟相機。

0 請勿使其受到強烈震動、撞擊或壓力，否則可能導致故障

– 請勿用力按壓鏡頭。 0 攜帶時，小心不要摔落或撞擊鏡頭。

攜帶裝有鏡頭的數位相機時，請同時握住鏡頭和數位相機。 – 小心不要摔落或撞擊放置鏡頭的背袋。 0 鏡頭表面有污垢（水、油和指印等）時，可能會影響影像。 拍攝前後，請用軟的乾布輕輕擦拭鏡頭的表面。 0 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭 時請裝上鏡頭蓋和鏡頭後蓋。 0 為保護鏡頭接點（A），請 避免下列動作，否則可能導

– 讓鏡頭接點沾染髒汙。 – 將安裝面朝下放置鏡頭。

相機的防塵防濺設計無法完全避免灰塵或水滴進入。請 依照下列注意事項操作，以達到所要的防塵防濺性能。如 果鏡頭無法正確運作，請向經銷商或離您最近的服務中

– 安裝到可防塵防濺的數位相機上。 – 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著 或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。 – 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其

0 為改善鏡頭的防塵防濺性能，接口使用了鏡頭接口橡膠。 – 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕 跡，但這不會影響效能。 – 有關更換鏡頭接口橡膠的資訊，請與離您最近的服務

周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意 此問題，以免造成鏡頭變髒、發霉及故障。 0 如果發生了水氣凝結，請關閉數位相機，將其放置約 2小 時。當數位相機溫度接近周圍環境溫度時，霧化將自然消

0 本文中所記述的產品外觀與規格可能因日後的產品改良 而與您購買的實際產品不同。 S-R24105-DVQX1714ZA.book 67 ページ ２０１８年１２月２８日　金曜日　午後３時２６分68 DVQX1714

產品號碼截至 2019 年 1月為準。此後可能會有變更。¢ 購買時已安裝在鏡頭上。

1 鏡頭表面 2 對焦環 設為MF（手動對焦）時，轉動聚焦環可進行對焦。0 使用相容的數位相機內的功能表，還可設定聚焦環的對焦移動量。有關詳細資料，請參閱數位相機的使用說明書。 3 變焦環 變焦為遠攝或廣角。1 鏡頭袋2 鏡頭遮光罩3 鏡頭蓋 4 鏡頭後蓋

S-R24105-DVQX1714ZA.book 68 ページ ２０１８年１２月２８日　金曜日　午後３時２６分69 DVQX1714中文 （繁體 ) 4 變焦鎖定開關 焦距設為 24 mm且變焦鎖定開關設為[LOCK]時，變焦環將鎖定。 0 攜帶鏡頭時請鎖上變焦環鎖定，避免鏡頭因自身重 5 AF/MF 開關 切換AF（自動對焦）和MF（手動對焦）。 0 數位相機設定為 MF時，無 論 AF/MF開關設定為何， 皆以MF運作。 6 O.I.S. 開關 如果將 O.I.S.開關設定到 [ON]，會啟動穩定器功能。

0 使用三腳架時，建議將 O.I.S.開關設定到 [OFF]。

7 接觸點 8 鏡頭安裝標記 9 鏡頭接口橡膠

0 在對焦完成後變焦，對焦可能會有差異，此時請重新對

0 如果您介意錄製影片時的 AF和穩定器的操作聲音，建 議 – 將AF/MF開關設為 [MF]錄製。

– 將O.I.S.開關設為[OFF]並使用三腳架錄製。

有關如何安裝鏡頭的資訊，請參閱數位相機的使用說明書。 0 要安裝鏡頭，請先關閉數位相機。 0 要安裝鏡頭，請先取下鏡頭後

0 為了防止灰塵或其他微粒附著 或進入鏡頭，從數位相機上取下鏡頭後務必裝上鏡頭蓋和鏡

持拿鏡頭遮光罩時，您的手指要如圖所示那樣放置。 0請勿以會使其變 形或彎曲的方式持拿鏡頭遮光

2 朝箭頭指示的方向轉動鏡 頭遮光罩，將鏡頭遮光罩上 的標記 B（ ）對準鏡頭

轉動鏡頭遮光罩，直到發出喀噠聲為止，以裝上鏡頭遮

按下鏡頭遮光罩按鈕的同時，朝箭頭指示的方向轉動鏡頭遮光罩，然後取下。

0 攜帶時，可以以相反的方向安裝鏡頭遮光罩。 1 請取下鏡頭遮光罩。2 將鏡頭遮光罩上的標記 C（ ）對準鏡頭頂端的標記。3 朝箭頭指示的方向轉動鏡頭遮光罩，直到發出喀噠聲為止，完成鏡頭遮光罩安裝。 0 建議用閃光燈拍照時取下鏡頭遮光罩，因為鏡頭遮光罩 可能會擋住閃光燈的光線。 0 為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。

即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。 0 如果你拍攝時同時使用兩塊濾鏡或以上，部份圖像可能

0 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡 頭使用，例如轉換鏡頭或轉換器。如果安裝這類物品，可能會使鏡頭損壞。

0 請勿用殺蟲劑或揮發性化學藥品噴灑鏡頭。 – 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面

0 請勿將鏡頭對著太陽或其他強光源。 – 這會使鏡頭聚集過多的光量，導致火災和故障。 0 請勿在低溫環境下長時間直接接觸鏡頭。 – 在寒冷的地方（如滑雪坡等 0 oC以下的環境）長時間直 接接觸鏡頭的金屬部分，可能會導致皮膚受傷。長 時 間 使用鏡頭時，請使用手套或類似物品。 0 請用軟的無塵乾布清潔鏡頭。 – 請勿使用汽油、稀釋劑、酒精或其他類似清潔劑清潔鏡 頭，使用溶劑可能會損壞鏡頭或使漆面剝落。 – 請勿使用廚房清潔劑或經化學方法處理過的抹布。 0 請勿讓橡膠、PVC或類似材質的製品與鏡頭長期接觸。 0 請勿拆解或改裝本產品。 0 準備長時間不使用本鏡頭時，建議在存放時放入一些乾

0 假如已長時間未使用鏡頭，請在拍攝前先檢查所有零件。 0 請避免在下列地點使用或儲存鏡頭，因為這可能會導致

– 太陽直射的地方或夏天的海邊 – 在高溫和高濕度或溫度和濕度有顯著變化的地方 – 在多沙子和灰塵的地方

– 靠近加熱器、空調或加濕器的地方 – 在可能有水弄濕鏡頭的地方

數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噠聲等。 拍攝過程中鏡頭發出聲音。 0 這是鏡頭移動和光圈操作的聲音。這並非故障。 S-R24105-DVQX1714ZA.book 71 ページ ２０１８年１２月２８日　金曜日　午後３時２６分72 DVQX1714

鏡頭結構 13組 16 片（2片非球面ED鏡片、2片非球面鏡片、1片UED鏡片、2片ED鏡片）

F22 視角 84x（廣角）至23o（遠攝） 拍攝範圍 0.30 m至 ¶（從對焦距離基準線開始）

‰84 mm 總長度 約118 mm（從鏡頭的頂端到鏡頭接口的基準面） 重量 約680 g

建議的工作溫度 j10 oC至 40 oC 允許的相對濕度 10%RH至80%RH 進口廠商 :台松電器販賣股份有限公司 地址 :新北市中和區員山路579號 電話 :(02)2223-5121 S-R24105-DVQX1714ZA.book 72 ページ ２０１８年１２月２８日　金曜日　午後３時２６分73 DVQX1714

数码相机使用的可更换镜头 感谢您购买Panasonic产品。 请于使用前仔细阅读操作使用说明书，并将 说明书妥善保管，以备将来使用。

0 L-Mount是Leica Camera AG的注册商标。 0 本说明书中提及的其他公司名称和产品名 称为各自公司的商标或注册商标。

使本机远离电磁设备（如微波炉、电视机、 视频游戏设备、无线电发射机、高压线

• 如果相机由于受电磁设备影响而停止正常工 作，请关闭相机，并取出电池和 / 或断开连 接的交流电源适配器。 然后，重新插入电池 和 / 或重新连接交流电源适配器，打开相

0 请勿使其受到强烈震动、撞击或压力。否 则，可能会导致故障或损坏。

0 携带镜头时，请注意不要使镜头跌落或受到

–如果数码相机已安装了镜头，则携带时请 同时握住镜头和数码相机。

请注意不要使装有镜头的包跌落或受到撞击。

• 镜头表面有污垢（水、油和指印等）时，可能 会影响图像。拍摄前后，请用软干布轻轻擦

• 不使用镜头时，请确保安装镜头盖和镜头后 盖，以防止灰尘和其他颗粒在镜头上聚集或

0 本相机的防尘和防溅设计不会完全阻止灰 尘或水滴进入。请采取以下预防措施，以实 现良好的防尘和防溅性能。如果镜头不正确 工作，请向经销商或离您最近的服务中心咨

–请安装到防尘且防溅的数码相机上。 –安装或取下镜头时，请注意不要让沙子、 灰尘和水滴等异物附着或进入镜头卡口橡 胶、触点、数码相机和镜头。 –如果镜头接触到水滴或其他液体，请用软

–镜头卡口橡胶会在数码相机卡口上留下擦 痕，但这并不影响性能。 –有关更换镜头卡口橡胶的信息，请与离您

• 周围环境温度或湿度变化大时，会发生水汽 凝结。请务必注意，否则可能会造成镜头变

• 如果发生了水汽凝结，请关闭数码相机，将 其放置约 2 小时。当数码相机温度接近周围 环境温度时，雾化将自然消失。

产品号码截至2019年1月为准。 ¢ 购买时安装在镜头上。 1 镜头袋 2 镜头遮光罩 3 镜头盖

1 镜头表面 2 聚焦环 设置为 MF（手动对焦）时，转动对焦环

0 您可以使用兼容的数码相机中的菜单来 设置对焦环的对焦移动量。有关详情， 请参阅数码相机的使用说明书。 3 变焦环

4 变焦锁定开关 当焦距设置为 24 mm 且变焦锁定开关 设置到 [LOCK] 时，变焦环会被锁定。 0 携带镜头时，请应用变焦环锁定，使其 不会因其自身重量而伸长。 5 AF/MF 开关 在 AF（自动对焦）和 MF（手动对焦）

0 当数码相机设置为 MF时，无论AF/MF开 关上的设置如何，都将进行MF操作。 6 O.I.S. 开关 如果将 O.I.S. 开关设置到 [ON]，请将 稳定器功能设置为启动。

• 建议在使用三脚架时将 O.I.S. 开关设置 到 [OFF]。 7 触点 8 镜头安装标记 9 镜头卡口橡胶

0 对焦后使用变焦时，对焦结果可能会有所不

–将AF/MF开关设置到 [MF]进行录制。

–将O.I.S.开关设置到 [OFF]并使用三脚架录

0 关闭数码相机后，安装镜头。0 取下镜头后盖后，安装 0 从数码相机上取下镜头

转动镜头遮光罩直至听到咔哒一声完成安装。

1 请取下镜头遮光罩。 2 将镜头遮光罩上的标记 C（）对准镜头

3 通过朝箭头指示的方向转动安装镜头遮光 罩，直至听到咔哒一声。

• 在闪光灯拍摄过程中，建议取下镜头遮光 罩，因为镜头遮光罩可能会遮住闪光灯发出

• 不能将滤镜以外的任何物品（如转换镜头或 适配器）安装到镜头前面，也不能将其与此

0 请勿用杀虫剂或挥发性化学药品喷洒镜头。 –如果此类化学药品接触到镜头，可能会损 坏镜头，表面漆可能也会剥落。 0 请勿将镜头对着太阳或其他强光源。 –这会使镜头聚集过多的光量，导致火灾和

需要长时间在低温下直接接触镜头时，切勿使用。 –在寒冷的地方（0 oC以下环境，如滑雪 场），长时间直接接触镜头的金属部分可 能会导致皮肤受伤。长时间使用镜头时，

0 请用软的无尘干布清洁镜头。 –请勿使用汽油、稀释剂、酒精或其他类似 的清洁剂清洁镜头。使用溶剂可能会损坏

• 请勿让橡胶、PVC 或类似材料制品与镜头长

• 准备长时间不使用镜头时，建议在存放时放 入一些干燥剂（硅胶）。

• 避免在以下任何地点使用或存放镜头，否则 可能导致工作出现问题或故障 : –太阳直射的地方或夏天的海边 –高温多湿或温度和湿度变化较大的地方

–靠近加热器、空调或加湿器的地方 –有水并可能打湿镜头的地点

数码相机使用的可更换镜头 “LUMIX S 24-105 mm F4 MACRO O.I.S.”

13 组16 片（2 片非球面ED镜片、2 片非球面镜片、1 片UED镜片、 2片ED镜片） 光圈类型 9 片控光片/圆形虹膜光圈

F22 视角 84x（广角）至23o（远摄） 拍摄范围 0.30 m至¶（从对焦距离基准线开始）

‰84 mm 全长 约118 mm（从镜头的顶端到镜头卡口的基准面） 重量 约680 g

本表格依据 SJ/T11364 的规定编制。 ○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。 k : 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。

k” 的情况，属于欧盟 RoHS 指令的豁免项目。 2019ᒤ1ᴸ㹼
