MANUAL DE USUARIO Lumix SR24105 PANASONIC

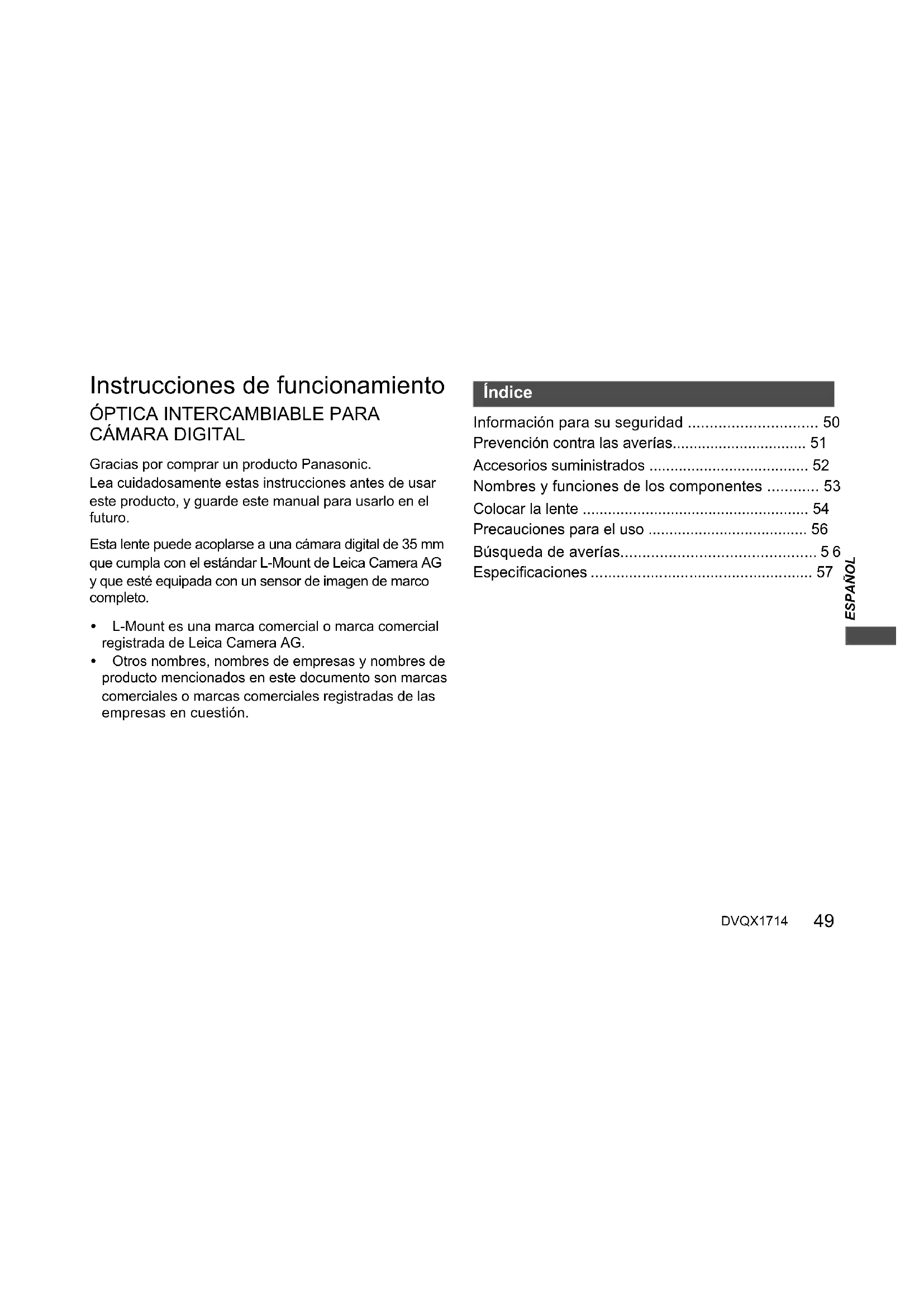

Instrucciones de funcionamiento

• Gracias por comprar un producto Panasonic. Lea cuidadosamente estas instrucciones antes de usar este producto, y guarde este manual para usarlo en el futuro. Esta lente puede acoplarse a una cámara digital de 35 mm que cumpla con el estándar L-Mount de Leica Camera AG y que esté equipada con un sensor de imagen de marco completo. 0 L-Mount es una marca comercial o marca comercial registrada de Leica Camera AG. 0 Otros nombres, nombres de empresas y nombres de producto mencionados en este documento son marcas comerciales o marcas comerciales registradas de las empresas en cuestión. Información para su seguridad p. 50
• Prevención contra las averías p. 51
• Accesorios suministrados p. 52
• Nombres y funciones de los componentes p. 53
• Colocar la lente p. 54
• Precauciones para el uso p. 56
• Búsqueda de averías p. 56
• Especificaciones Índice S-R24105-DVQX1714ZA.book 49 ページ ２０１８年１２月２８日　金曜日　午後３時２６分50 DVQX1714 Información para su seguridad Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.). 0 No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido. p. 57

Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara. LO SIGUIENTE SÓLO SE APLICA EN LOS EE. UU. Nota FCC: Este equipo se ensayó y se encontró que cumple con los límites de un dispositivo digital de la Clase B, de acuerdo con la Parte 15 de las Reglas FCC. Dichos límites se han previsto para proporcionar una razonable protección contra las interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede radiar frecuencias radio y, por si no se instala y no se utiliza según dichas instrucciones, puede causar interferencias dañinas en las comunicaciones radio. Sin embargo, no hay ninguna garantía que dichas interferencias puedan ocurrir en instalaciones especiales. Si este equipo no causa interferencias dañinas a recepción de radio o televisión, que pueden ser determinadas apagando y enciendo el equipo, se anima al usuario a intentar corregir la interferencia por medio de una o más de las medidas a continuación:

• Vuelva a orientar o colocar la antena receptora.

• Aumente el espacio separador entre el equipo y el receptor.

• Conecte el equipo a un toma de un circuito diferente al que está conectado el receptor.

• Llame para ayuda a concesionario o a un técnico especializado de radio/televisores. Cualquier cambio o modificación no autorizada en este equipo anularía la autoridad del usuario para operar este dispositivo. Este dispositivo cumple con la Parte 15 de las Reglas FCC. Su funcionamiento está sujeto a las dos condiciones a continuación: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo tiene que aceptar cualquier interferencia recibida, incluyendo las que puede causa un funcionamiento no deseado. Declaración de conformidad del proveedor Nombre comercial: Panasonic Model N: S-R24105 Parte responsable: Panasonic Corporation of North America Two Riverfront Plaza, Newark, NJ 07102-5490 Contacto para atención : http://shop.panasonic.com/support LO SIGUIENTE SÓLO INTERESA A CANADÁ. CAN ICES-3(B)/NMB-3(B) S-R24105-DVQX1714ZA.book 50 ページ ２０１８年１２月２８日　金曜日　午後３時２６分51 DVQX1714 ESPAÑOL -Si ve este símbolo- Prevención contra las averías ∫ Atención del objetivo

No la exponga a vibraciones fuertes, golpes o presión. Esto podría causar daños o un mal funcionamiento. – No presione con fuerza en la lente. 0 Tenga cuidado de no dejar caer o golpear la lente al transportarla. – Cuando lleve la cámara digital con la lente montada, sostenga tanto la lente como la cámara digital para transportarlas. – Tenga cuidado de no dejar caer o golpear la bolsa en la que haya colocado la lente. 0 Cuando haya suciedad (agua, aceite y huellas dactilares, etc.) en la superficie de la lente, puede que las imágenes se vean afectadas. Limpie suavemente la superficie de la lente con un paño suave y seco antes y después de grabar. 0 Cuando la lente no esté en uso, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evitar que el polvo y otras partículas se acumulen en la lente o entren en ella. 0 Para proteger los puntos de contacto de la lente (A), no haga lo siguiente, ya que podría causar un mal funcionamiento. – Tocar los puntos de contacto de la lente. – Dejar que los puntos de contacto de la lente se ensucien. – Colocar la lente con la superficie de montaje hacia abajo. Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos. Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional. Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente. Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento. Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional. S-R24105-DVQX1714ZA.book 51 ページ ２０１８年１２月２８日　金曜日　午後３時２６分52 DVQX1714 ∫ Resistencia al polvo y a las salpicaduras 0 El diseño resistente al polvo y a las salpicaduras de la cámara no evitará completamente la entrada de polvo y gotas de agua. Tome las siguientes precauciones para un rendimiento satisfactorio de resistencia al polvo y a las salpicaduras. Si la lente no funciona correctamente, consulte con su distribuidor o con el Centro de Servicio más cercano.– Móntela en una cámara digital que sea resistente al polvo y a las salpicaduras.– Al colocar o quitar la lente, tenga cuidado de que materiales extraños como arena, polvo o gotas de agua no se adhieran a la lente o entren en la goma de montaje, los puntos de contacto, la cámara digital y la lente.– Si la lente quedara expuesta a gotas de agua u otros líquidos, séquela con un paño suave seco. 0 Para mejorar la resistencia al polvo y a las salpicaduras de la lente, en la montura se utiliza una goma de montaje de la lente,– La goma de montaje de la lente dejará marcas de roce en la montura de la cámara digital, pero esto no afecta al desempeño.– Para obtener información sobre cómo cambiar la goma de montaje de la lente, póngase en contacto con el Centro de Servicio más cercano.

Condensación (cuando las lentes están empañadas) 0 La condensación se produce cuando la temperatura ambiente o la humedad cambia. Tenga cuidado con la condensación, ya que podría provocar manchas y moho en la lente y producirse un mal funcionamiento. 0 Si se produce condensación, apague la cámara digital y déjela aprox. 2 horas. La neblina desaparecerá naturalmente cuando la temperatura de la cámara digital se aproxime a la temperatura ambiente. La apariencia y las especificaciones de los productos descritos en este documento pueden diferir de los productos reales comprados debido a posteriores mejoras. Accesorios suministrados Números de productos correctos a partir de enero de 2019. Pueden estar sujetos a cambio.¢ Acoplado a la lente al momento de la compra. 1 Estuche de la lente 2 Visera del objetivo 3 Tapa de la lente

Nombres y funciones de los componentes 1 Superficie del objetivo 2 Anillo del enfoque Gire el anillo de enfoque para enfocar cuando esté en MF (enfoque manual). Puede ajustar lo que se mueve el enfoque con el anillo de enfoque utilizando los menús de cámaras digitales compatibles. Consulte las instrucciones de funcionamiento de la cámara digital para más detalles. 3 Anillo de zoom Hace zoom hasta teleobjetivo o gran angular. 4 Interruptor de bloqueo del zoom Cuando la distancia focal sea de 24 mm y el interruptor de bloqueo del zoom esté ajustado en [LOCK], el anillo del zoom se bloqueará. Aplique el bloqueo del anillo del zoom cuando transporte la lente para que no se extienda por su propio peso. 5 Interruptor AF/MF Alterna entre AF (enfoque automático) y MF (enfoque manual). Cuando la cámara digital se ajusta en MF, funcionará en MF independientemente del ajuste del interruptor AF/MF. 6 Interruptor O.I.S. La función del estabilizador se configura como activa si el interruptor O.I.S. está en la posición [ON]. 0 Le recomendamos que ajuste el interruptor O.I.S. a [OFF] cuando usa un trípode. 7 Punto de contacto 8 Marca para ajustar el objetivo 9 Goma de montaje de la lente Nota 0 Puede haber diferencias en el enfoque cuando se usa el zoom después de enfocar. Enfoque de nuevo. 0 Si el sonido del funcionamiento AF y del estabilizador le molesta durante la grabación de vídeo, se recomienda grabar de la siguiente manera:– Ajuste el interruptor AF/MF en [MF] para grabar.– Ajuste el interruptor O.I.S. en [OFF] y utilice un trípode para grabar.

S-R24105-DVQX1714ZA.book 53 ページ ２０１８年１２月２８日　金曜日　午後３時２６分54 DVQX1714 Colocar la lente Para obtener información sobre cómo colocar la lente, consulte las instrucciones de funcionamiento de su cámara digital. 0 Coloque la lente después de apagar la cámara digital. 0 Coloque la lente después de quitar la tapa trasera de la lente. 0 Después de quitar la lente de la cámara digital, asegúrese de colocar la tapa de la lente y la tapa trasera de la lente para evitar que el polvo y otras partículas se acumulen en la lente o entren en ella. ∫ Unión de la visera del objetivo Sostenga la cubierta de la lente con sus dedos colocados como se muestra en la imagen. 0 No sostenga la cubierta de la lente de forma que pueda doblarla o torcerla. 1 Alinee la marca A ( ) en la visera de la lente con la marca en el extremo de la lente. 2 Gire el parasol en la dirección de la flecha para alinear la marca B ( ) del parasol con la marca en el extremo de la lente.

Monte el parasol girándolo hasta que haga clic. ∫ Cómo desmontar un parasol Mientras presiona el botón del parasol, gire el parasol en la dirección de la flecha y luego retírelo.

S-R24105-DVQX1714ZA.book 54 ページ ２０１８年１２月２８日　金曜日　午後３時２６分55 DVQX1714 ESPAÑOL Nota 0 Cuando transporte la cámara, puede colocar la visera de la lente en la dirección inversa. 1 Quite la visera de la lente. 2 Alinee la marca C ( ) en la visera de la lente con la marca en el extremo de la lente. 3 Monte el parasol girándolo en la dirección de la flecha hasta que haga clic. 0 Se recomienda retirar la visera de la lente al realizar fotografías con flash, ya que la visera de la lente puede bloquear la luz del flash. 0 Para evitar que la lente se caiga, nunca debe transportarla simplemente sujetando la visera de la lente. ∫ Notas sobre el uso de filtros 0 Se puede colocar la tapa de la lente o la visera de la lente con el filtro ya puesto. 0 Si utiliza dos o más filtros a la vez, puede oscurecerse parte de una imagen grabada. 0 No es posible colocar en la parte frontal de la lente, y utilizarlo en combinación con ella, otro elemento que no sea un filtro, como una lente de conversión o un adaptador. La lente podría dañarse si se colocan tales objetos.

S-R24105-DVQX1714ZA.book 55 ページ ２０１８年１２月２８日　金曜日　午後３時２６分56 DVQX1714 Precauciones para el uso 0 No rocíe la lente con insecticidas o productos químicos volátiles. – Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz. 0 No apunte con el objetivo al sol u otras fuentes de luz intensa. – Esto podría hacer que el objetivo recogiera demasiada luz, lo que podría provocar un incendio y una avería. 0 No la utilice si va a tocar directamente la lente a bajas temperaturas durante un periodo de tiempo prolongado. – En lugares fríos (entornos por debajo de 0 oC (32 oF), como las pistas de esquí), el contacto directo prolongado con los componentes metálicos de la lente puede provocar lesiones en la piel. Utilice guantes o algo similar cuando utilice la lente durante periodos prolongados. 0 Utilice un paño suave, seco y sin polvo para limpiar la lente. – No utilice gasolina, diluyente, alcohol u otros agentes de limpieza para limpiar la lente. Si usa solventes podría dañar la lente o causar que la pintura se descascare. – No use detergentes para cocina o un paño tratado químicamente. 0 No deje productos de goma, PVC o materiales similares en contacto directo con la lente durante un largo periodo. 0 No desarme ni altere este producto. 0 Cuando la lente no se vaya a usar durante un periodo de tiempo prolongado, se recomienda guardarla con un desecante (gel de sílice). 0 Compruebe todas las partes antes de comenzar a grabar cuando no haya usado la lente durante un periodo de tiempo prolongado. 0 Evite usar o guardar la lente en cualquiera de las siguientes ubicaciones, ya que esto podría causar problemas en el funcionamiento o fallas: – Bajo la luz directa del sol o bien a lo largo de la costa durante el verano – En ubicaciones con altas temperaturas y altos niveles de humedad o cambios bruscos de temperatura y humedad – En lugares arenosos o polvorientos – Donde haya llamas – Cerca de calefactores, acondicionadores de aire o humedecedores – Donde el agua pueda mojar la lente – Donde haya vibraciones – Dentro de un vehículo 0 Consulte además las instrucciones de funcionamiento de la cámara digital. Búsqueda de averías Cuando se enciende o apaga la cámara digital o cuando se sacude la lente, se oye un sonido de traqueteo. Hay un sonido que proviene de la lente cuando se toman imágenes.

Este es el sonido de la lente moviéndose y de la operación de apertura. No se trata de un funcionamiento defectuoso. S-R24105-DVQX1714ZA.book 56 ページ ２０１８年１２月２８日　金曜日　午後３時２６分57 DVQX1714 ESPAÑOL Especificaciones Las especificaciones están sujetas a cambios para la mejora del rendimiento. ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL “LUMIX S 24-105 mm F4 MACRO O.I.S.” Montura Leica Camera AG L-Mount Longitud focal f=24 mm a 105 mm Estructura del objetivo 16 elementos en 13 grupos (2 lentes ED asféricas, 2 lentes asféricas, 1 lente UED, 2 lentes ED) Tipo de abertura 9 aspas de diafragma/Diafragma de apertura circular Apertura máxima F4.0 Valor de abertura mínimo F22 Ángulo visual 84x (Gran angular) a 23o (Teleobjetivo) Rango de grabación 0,30 m (0,98 pies) a ¶ (desde la línea de referencia de la distancia de enfoque) Máxima ampliación de la imagen 0,5k Estabilizador de imagen Sí Diámetro del filtro 77 mm Diámetro máximo ‰84 mm (3,3

) (desde la punta de la lente en hasta el lado base del montaje de la lente) Masa Aproximadamente 680 g (1,4991 lb) Resistencia al polvo y a las salpicaduras
