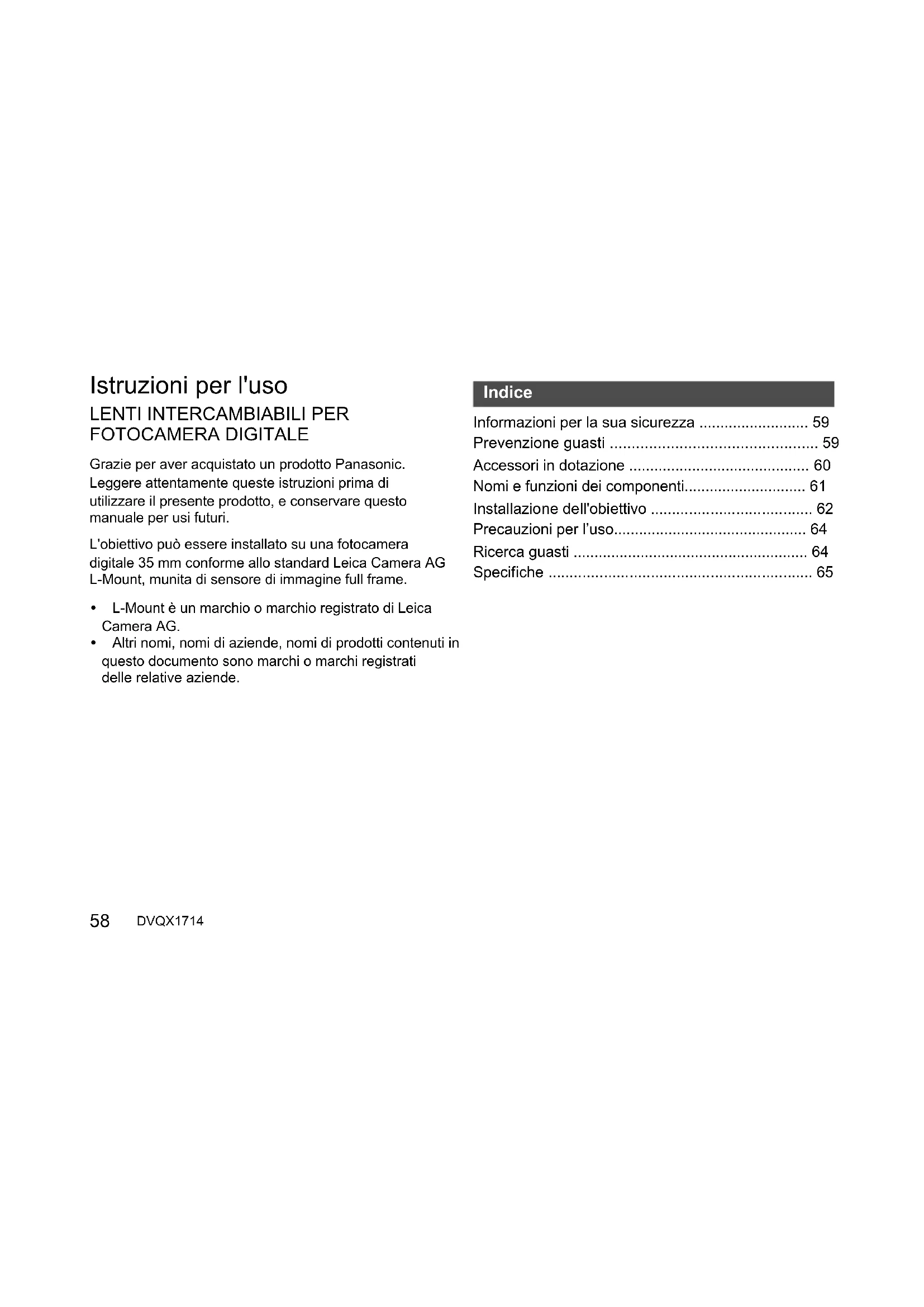

• FOTOCAMERA DIGITALE Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri. L'obiettivo può essere installato su una fotocamera digitale 35 mm conforme allo standard Leica Camera AG L-Mount, munita di sensore di immagine full frame. 0 L-Mount è un marchio o marchio registrato di Leica Camera AG. 0 Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende. Informazioni per la sua sicurezza p. 59
• Prevenzione guasti p. 59
• Accessori in dotazione p. 60
• Nomi e funzioni dei componenti p. 61
• Installazione dell'obiettivo p. 62
• Precauzioni per l’uso p. 64
• Ricerca guasti p. 64
• Specifiche Indice S-R24105-DVQX1714ZA.book 58 ページ ２０１８年１２月２８日　金曜日　午後３時２６分59 DVQX1714 ITALIANO Informazioni per la sua sicurezza Tenere l’unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell’alta tensione, ecc.). p. 65

Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.

Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l’adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l’adattatore CA. Infine, riaccendere la fotocamera. -Se vedete questo simbolo- Prevenzione guasti ∫ Custodia dell’obiettivo

Non sottoporre a forti vibrazioni, urti o pressioni, che possono causare malfunzionamenti o danni. – Non premere con forza sull'obiettivo. 0 Durante il trasporto dell'obiettivo, fare attenzione a non lasciarlo cadere e a non urtarlo. – Quando si trasporta la fotocamera digitale con l'obiettivo installato, sostenere sia la fotocamera digitale sia l'obiettivo. – Fare attenzione a non lasciar cadere o urtare la custodia in cui è stato messo l'obiettivo.

Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), questo può influenzare le immagini. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.

Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

Per proteggere i punti di contatto dell'obiettivo (

non fare quanto segue. Queste azioni potrebbero provocare malfunzionamenti. – Toccare i punti di contatto dell'obiettivo. – Lasciare che i punti di contatto dell'obiettivo si sporchino. – Posizionare l'obiettivo con la sua superficie di innesto rivolta verso il basso. Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale. S-R24105-DVQX1714ZA.book 59 ページ ２０１８年１２月２８日　金曜日　午後３時２６分60 DVQX1714 ∫ Resistenza alla polvere ed agli schizzi 0 Il design resistente alla polvere ed agli schizzi della fotocamera non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere ed agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.– Installare su una fotocamera digitale resistente alla polvere ed agli schizzi.– Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.– Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido. 0 Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere ed agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.– La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma questo non influisce sulle prestazioni.– Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino. ∫ Condensa (quando l'obiettivo è appannato) 0 La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell'obiettivo. 0 Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente. 0 L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito. Accessori in dotazione I codici dei prodotti sono aggiornati a gennaio 2019. È possibile che subiscano delle modifiche.¢ Installato sull'obiettivo al momento dell'acquisto. 1 Borsa per l'obiettivo 2 Paraluce 3 Copriobiettivo

4 Copriobiettivo posteriore

S-R24105-DVQX1714ZA.book 60 ページ ２０１８年１２月２８日　金曜日　午後３時２６分61 DVQX1714ITALIANO Nomi e funzioni dei componenti 1 Superficie dell’obiettivo 2 Ghiera di messa a fuoco Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF (messa a fuoco manuale). È possibile impostare quanto si sposta la messa a fuoco con la ghiera di messa a fuoco usando i menu nelle fotocamere digitali compatibili. Per ulteriori informazioni consultare le istruzioni per l’uso della fotocamera digitale. 3 Ghiera dello zoom Consente di zoomare su telefoto o grandangolo. 4 Selettore blocco zoom Quando la lunghezza focale è 24 mm e il selettore blocco zoom è impostato su [LOCK], la ghiera dello zoom sarà bloccata. Applicare il blocco ghiera zoom quando si trasporta l'obiettivo, in modo che non si estenda a causa del suo stesso peso. 5 Selettore AF/MF Commuta tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale). Quando la fotocamera digitale è impostata su MF, il funzionamento sarà MF indipendentemente dall'impostazione del selettore AF/MF. 6 Interruttore O.I.S. La funzione stabilizzatore è impostata in modo da attivarsi se il selettore O.I.S. è posizionato su [ON]. 0 Si consiglia di posizionare l’interruttore O.I.S. su [OFF] quando si utilizza un treppiede. 7 Punto di contatto 8 Segno per l’installazione dell’obiettivo 9 Protezione in gomma sull’innesto dell’obiettivo Nota 0 Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco. Se il suono di funzionamento della messa a fuoco automatica e dello stabilizzatore disturba durante la registrazione di video, si consiglia di registrare come segue:– Impostare il selettore AF/MF su [MF] per registrare.– Impostare il selettore O.I.S. su [OFF] ed usare un treppiede per registrare.

S-R24105-DVQX1714ZA.book 61 ページ ２０１８年１２月２８日　金曜日　午後３時２６分62 DVQX1714 Installazione dell'obiettivo Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale. 0 Installare l'obiettivo dopo aver spento la fotocamera digitale. 0 Installare l'obiettivo dopo aver rimosso il copriobiettivo posteriore. 0 Dopo aver rimosso l'obiettivo dalla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno. ∫ Installazione del paraluce Tenere il paraluce come indicato nella figura. 0 Tenere il paraluce in modo da evitare di torcerlo o di piegarlo. 1 Allineare il segno A ( ) sul paraluce con il segno sull'estremità dell'obiettivo. 2 Ruotare il paraluce nella direzione della freccia per allineare il segno B ( ) sul paraluce con il segno all'estremità dell'obiettivo.

Installare il paraluce ruotandolo sino a che non si sente un clic. ∫ Rimozione di un paraluce Tenendo premuto il pulsante del paraluce, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

S-R24105-DVQX1714ZA.book 62 ページ ２０１８年１２月２８日　金曜日　午後３時２６分63 DVQX1714 ITALIANO Nota 0 Durante il trasporto, è possibile montare il paraluce al contrario. 1 Rimuovere il paraluce. 2 Allineare il segno C ( ) sul paraluce con il segno sull'estremità dell'obiettivo. 3 Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic. 0 Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash. 0 Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce. ∫ Note sull'uso del filtro 0 È possibile installare il copriobiettivo o il paraluce con il filtro già installato. 0 Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata può diventare scura. 0 Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo. Se vengono installati elementi di questo tipo, l'obiettivo potrebbe venire danneggiato.

S-R24105-DVQX1714ZA.book 63 ページ ２０１８年１２月２８日　金曜日　午後３時２６分64 DVQX1714 Precauzioni per l’uso 0 Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo. – Se tali sostanze vengono a contatto con l’obiettivo possono danneggiarlo o provocare il distacco di vernice. 0 Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose. – L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi. 0 Non usare toccando direttamente l'obiettivo a temperature basse per lungo tempo. – In luoghi freddi (ambienti con temperatura inferiore a 0 oC, come piste da sci), un contatto diretto prolungato con le parti in metallo dell'obiettivo potrebbe causare lesioni cutanee. Utilizzare guanti o simili quando si utilizza a lungo l'obiettivo. 0 Per pulire l'obiettivo, usare un panno morbido asciutto privo di polvere. – Non utilizzare benzina, diluenti, alcol o altri detergenti simili per pulire l'obiettivo. L'uso di solventi potrebbe danneggiare l'obiettivo o causare il distacco della vernice. – Non utilizzare un detergente da cucina o un panno chimico. 0 Non tenere a lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili. 0 Non smontare o modificare questo prodotto.

Quando l'obiettivo non verrà usato per un periodo prolungato, si consiglia di riporlo con un essiccante (gel di silice). 0 Controllare tutte le parti prima di registrare quando non si è usato l'obiettivo per un lungo periodo di tempo. 0 Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento: – Esposta alla luce del sole, o in spiaggia d’estate – In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità – In luoghi con sabbia o polvere – Dove sono presenti fiamme – Vicino a caloriferi, condizionatori o umidificatori – Dove l'acqua può bagnare l'obiettivo – Dove sono presenti vibrazioni – All’interno di un’auto 0 Vedere anche le istruzioni per l'uso della fotocamera digitale. Ricerca guasti Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio. Quando si scattano foto si sente un suono proveniente dall'obiettivo. 0 Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento. S-R24105-DVQX1714ZA.book 64 ページ ２０１８年１２月２８日　金曜日　午後３時２６分65 DVQX1714 ITALIANO Specifiche Le specifiche sono soggette a modifica per migliorare le prestazioni. LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE “LUMIX S 24-105 mm F4 MACRO O.I.S.” Supporto Leica Camera AG L-Mount Distanza focale f=24 mm a 105 mm Costruzione dell’obiettivo 16 elementi in 13 gruppi (2 lenti ED asferiche, 2 lenti asferiche, 1 lente UED, 2 lenti ED) Tipo di apertura Diaframma con 9 lamelle/Diaframma ad apertura circolare Apertura massima F4.0 Valore minimo dell’apertura F22 Profondità di campo 84x (Grandangolo) a 23o (Tele) Distanza utile di ripresa 0,30 m a ¶ (dalla linea di riferimento della distanza di messa a fuoco) Ingrandimento massimo dell’immagine 0,5k Stabilizzatore di immagine Sì Diametro filtro 77 mm Diametro massimo ‰84 mm Lunghezza complessiva Circa 118 mm (dall’estremità dell'obiettivo al lato di base del supporto dell’obiettivo) Massa Circa 680 g Resistenza alla polvere ed agli schizzi
